数字舵机原理
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。
在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。
一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。
舵机可分为模拟式和数字式两种类型。
以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。
2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。
3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。
4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。
5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。
二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。
以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。
通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。
典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。
2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。
这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。
三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。
微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。
2.控制信号的生成：控制信号可以通过软件或硬件生成。
用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件，广泛应用于机器人、遥控车辆、模型飞机等领域。
它通过电信号控制来改变输出轴的角度，实现精准的位置控制。
本文将介绍舵机的控制方式和工作原理。
一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。
电机驱动输出轴，减速装置减速并转动输出轴，而控制电路则根据输入信号来控制电机的转动或停止。
舵机的主要工作原理是通过PWM（脉宽调制）信号来控制。
PWM信号是一种周期性的方波信号，通过调整占空比即高电平的时间来控制舵机的位置。
通常情况下，舵机所需的控制信号频率为50Hz，即每秒50个周期，而高电平的脉宽则决定了输出轴的角度。
二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。
1. 模拟控制模拟控制是指通过改变输入信号电压的大小，来控制舵机输出的角度。
传统的舵机多采用模拟控制方式。
在模拟控制中，通常将输入信号电压的范围设置在0V至5V之间，其中2.5V对应于舵机的中立位置（通常为90度）。
通过改变输入信号电压的大小，可以使舵机在90度以内左右摆动。
2. 数字控制数字控制是指通过数字信号（如脉宽调制信号）来控制舵机的位置。
数字控制方式多用于微控制器等数字系统中。
在数字控制中，舵机通过接收来自微控制器的PWM信号来转动到相应位置。
微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号，通过改变脉宽的占空比，舵机可以在0度至180度的范围内进行精确的位置控制。
三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。
当舵机接收到控制信号后，控制电路将信号转换为电机驱动所需的功率。
电机驱动输出轴旋转至对应的角度，实现精准的位置控制。
在舵机工作过程中，减速装置的作用非常重要。
减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转，提供更大的扭矩输出。
这样可以保证舵机的运动平稳且具有较大的力量。
四、舵机的应用领域舵机以其精准的位置控制和力矩输出，广泛应用于各种领域。
舵机结构原理(一)
舵机结构原理(一)舵机结构原理什么是舵机？先给大家解释一下，什么是舵机。
舵机是一种能够控制转角的电机。
和普通电机相比，它能够精准控制转动的角度。
因此，在机器人，航模，机械手臂等系统中广泛应用。
舵机的构成舵机由电机、电子控制电路、减速齿轮、伺服控制电路、反馈电路和输出轴等组成。
电机舵机采用的电机为直流无刷电机。
电子控制电路舵机的电子控制电路主要包括芯片、晶振、陶瓷电容、电阻等元件。
减速齿轮普通直流电机旋转速度快而力量小，而舵机需要得到较大的扭矩。
因此，舵机装有减速齿轮箱将电机的速度降低，提高舵机的扭矩。
反馈电路舵机的反馈电路通常由电位器和反馈电路板组成。
电位器可以精确测量输出轴的位置和角度。
伺服控制电路伺服控制电路是舵机最核心的部件，它控制电机的旋转方向和旋转速度。
伺服控制电路的中心是一个小电机，也被称为伺服马达，它通过机械方式与输出轴相连。
舵机的工作原理舵机的工作原理是将电信号转化为机械运动。
舵机的输出轴可以旋转到特定的角度，角度的范围通常在0~180度之间。
当接收到驱动舵机的信号时，电子电路首先控制伺服控制电路旋转到指定位置，然后通过反馈电路检测输出轴的实际位置，去调整伺服电机使其旋转到指定的角度。
结语以上就是舵机的结构原理和工作原理的介绍。
在我们的日常生活以及工业制造中，舵机都扮演着非常重要的角色，对于我们的生活和工作都有着深远的影响。
舵机的分类按照舵机控制方式的不同，常见的舵机可以分为模拟舵机和数字舵机两种。
模拟舵机模拟舵机是在控制信号的基础上，通过调节正负脉宽信号的宽度和相位来控制输出轴的旋转角度。
模拟舵机在控制信号变化范围内能够达到连续性和流畅性较好的效果。
但是，由于信号的受干扰和干扰信号的存在，模拟舵机易受到环境影响，稳定性较差。
数字舵机数字舵机是采用数字信号进行控制的，能够直接控制输出轴的转角。
由于数字信号的稳定性好，能够有效防止干扰以及干扰信号的干扰，因此数字舵机的稳定性和精度更高。
《舵机原理讲稿》课件
舵机的安装和使用注意事项
安装位置：选择合适的安装位置，避免 干扰和碰撞
固定方式：使用螺丝或胶水固定，确保 牢固可靠
优点：控制精度高，响应速度 快
缺点：抗干扰能力差，容易受 到电磁干扰影响
数字信号控制
舵机控制方式：数字信号控制 工作原理：通过控制舵机的旋转角度来实现对物体的控制 控制信号：数字信号，如PWM信号 控制精度：高，可以实现精确控制 应用领域：机器人、无人机、自动化设备等
PWM控制方式
原理：通过改变脉 冲宽度来控制舵机 的转速和转向
舵机的主要部件
舵盘
舵盘是舵机的重 要组成部分，负 责控制舵机的转 向和速度
舵盘通常由金属 材料制成，具有 较高的强度和耐 磨性
舵盘上通常装有舵 机控制器，用于接 收舵机指令并控制 舵机的转向和速度
舵盘上还装有舵机 传感器，用于检测 舵机的转向和速度， 并反馈给舵机控制 器
连杆机构
连杆机构的作用：连接舵机和舵 面，传递舵机输出的力矩
Hale Waihona Puke 电压稳定性：舵机对电压稳 定性的要求，如±5%等
电流稳定性：舵机对电流稳 定性的要求，如±10%等
工作寿命和可靠性
工作寿命：舵机的使用寿命，通常以小时为单位 可靠性：舵机的稳定性和准确性，包括抗干扰能力、抗冲击能力等 环境适应性：舵机在不同环境下的性能表现，如高温、低温、潮湿等 维护和保养：舵机的维护和保养要求，包括定期检查、润滑、更换零件等
添加副标题
舵机原理讲稿
舵机的工作原理
舵机的工作原理引言概述：舵机是一种常见的控制装置，广泛应用于机器人、遥控模型、无人机等领域。
它通过接收控制信号来实现精确的角度控制，具有快速响应和高精度的特点。
本文将详细介绍舵机的工作原理，包括信号解析、电机驱动、反馈控制等方面。
一、信号解析1.1 脉冲宽度调制（PWM）舵机接收的控制信号是一种脉冲宽度调制信号（PWM）。
脉冲的周期通常为20毫秒，高电平的脉冲宽度决定了舵机的角度位置。
通常，1.5毫秒的脉冲宽度对应舵机的中立位置，较短的脉冲宽度使舵机转到一侧，较长的脉冲宽度使舵机转到另一侧。
1.2 控制信号解码舵机内部的电路会解析接收到的控制信号。
首先，它会将脉冲信号进行整形和增益放大，然后通过一个比较器将脉冲信号转换为数字信号。
接着，舵机会将数字信号与一个内部的角度表进行比较，以确定舵机应该转到哪个角度位置。
1.3 信号频率舵机还可以通过控制信号的频率来判断是否处于异常工作状态。
通常，合法的控制信号频率为50赫兹，如果接收到的频率超出了合法范围，舵机会进入错误状态或保护状态。
二、电机驱动2.1 直流电机舵机内部通常采用直流电机来实现角度调节。
直流电机由一个电枢和一个永磁体组成，电枢通过电流控制来产生转矩。
舵机内部的驱动电路可以根据控制信号的大小和方向，控制电流的流向和大小，从而驱动电机转动到指定的角度位置。
2.2 驱动电路舵机的驱动电路通常由一个H桥电路组成。
H桥电路可以实现电流的正反向控制，从而控制电机的转向。
通过改变电流的方向和大小，舵机可以根据控制信号精确地调整到指定的角度位置。
2.3 电机驱动的注意事项在实际应用中，为了保护电机和延长舵机的寿命，需要注意控制信号的合理范围和频率。
过大的电流或频繁的启停会导致电机过热或损坏，因此需要根据舵机的规格和工作要求来选择合适的控制信号。
三、反馈控制3.1 位置反馈为了提高舵机的精度和稳定性，一些高级舵机还配备了位置反馈装置。
位置反馈装置可以实时监测舵机的角度位置，并将实际位置与控制信号要求的位置进行比较。

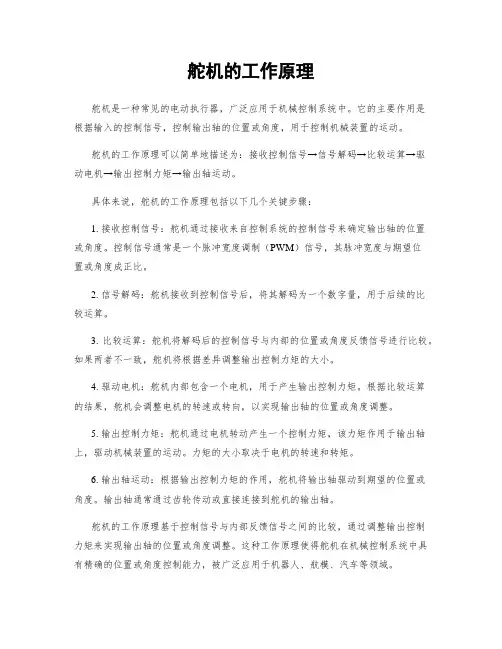

舵机的工作原理
舵机的工作原理
舵机是一种常见的电动执行器，广泛应用于机械控制系统中。
它的主要作用是
根据输入的控制信号，控制输出轴的位置或角度，用于控制机械装置的运动。
舵机的工作原理可以简单地描述为：接收控制信号→信号解码→比较运算→驱
动电机→输出控制力矩→输出轴运动。
具体来说，舵机的工作原理包括以下几个关键步骤：
1. 接收控制信号：舵机通过接收来自控制系统的控制信号来确定输出轴的位置
或角度。
控制信号通常是一个脉冲宽度调制（PWM）信号，其脉冲宽度与期望位
置或角度成正比。
2. 信号解码：舵机接收到控制信号后，将其解码为一个数字量，用于后续的比
较运算。
3. 比较运算：舵机将解码后的控制信号与内部的位置或角度反馈信号进行比较。
如果两者不一致，舵机将根据差异调整输出控制力矩的大小。
4. 驱动电机：舵机内部包含一个电机，用于产生输出控制力矩。
根据比较运算
的结果，舵机会调整电机的转速或转向，以实现输出轴的位置或角度调整。
5. 输出控制力矩：舵机通过电机转动产生一个控制力矩，该力矩作用于输出轴上，驱动机械装置的运动。
力矩的大小取决于电机的转速和转矩。
6. 输出轴运动：根据输出控制力矩的作用，舵机将输出轴驱动到期望的位置或
角度。
输出轴通常通过齿轮传动或直接连接到舵机的输出轴。
舵机的工作原理基于控制信号与内部反馈信号之间的比较，通过调整输出控制
力矩来实现输出轴的位置或角度调整。
这种工作原理使得舵机在机械控制系统中具有精确的位置或角度控制能力，被广泛应用于机器人、航模、汽车等领域。
舵机的工作原理和PWM信号控制分析(二)2024
舵机的工作原理和PWM信号控制分析（二）引言概述：在上一篇文章中，我们已经初步了解了舵机的工作原理以及PWM信号的基本概念。
本文将继续深入探讨舵机的工作原理，并详细分析PWM信号在舵机控制中的运用。
正文：一、舵机的工作原理1. 电机运转原理- 舵机内部装有电动机，通过电能转换为机械能。
- 电机通常采用直流无刷电机，具有高效率和长寿命的特点。
2. 位置反馈系统- 舵机内部配备位置反馈系统，用于检测舵盘位置并实时反馈给控制器。
- 位置反馈系统通常采用编码器或霍尔传感器等装置。
3. 控制器- 舵机的控制器根据接收到的控制信号和位置反馈信号，计算出应去的位置，并驱动电机转动到该位置。
- 控制器的设计和算法决定了舵机的精度和响应速度。
二、PWM信号的概念1. PWM信号的产生- PWM信号是一种脉冲宽度调制信号，由一个高电平和一个低电平组成。
- 通过改变高电平和低电平的持续时间比例，可以调整PWM信号的占空比。
2. PWM信号在舵机中的作用- PWM信号被用于控制舵机的位置。
- 控制器根据接收到的PWM信号的占空比，确定舵盘应该转到的位置。
三、PWM信号与舵机的工作原理的关系1. PWM信号与位置控制- 不同的PWM信号占空比对应不同的位置输入。
- PWM信号的占空比与舵盘位置的关系可以通过试验得到，从而建立校准模型。
2. PWM信号与速度控制- 通过改变PWM信号的占空比可以改变舵盘旋转的速度。
- PWM信号的频率也会影响到舵机的响应速度。
四、PWM信号控制舵机的注意事项1. PWM信号的频率选取- 通常舵机的工作频率在50Hz到300Hz之间，选择合适的频率可以保证舵机的正常工作。
- 过低的频率可能导致舵机颤动或者无法工作。
2. PWM信号的占空比设置- 根据舵机的校准模型，设置PWM信号的占空比可以精确控制舵盘的位置。
- 过大或过小的占空比可能导致舵盘不能准确到达期望位置。
五、总结本文深入探讨了舵机的工作原理以及PWM信号在舵机控制中的应用。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器，广泛应用于机械设备、机器人、航模等领域。
它通过接收控制信号来调节输出轴的角度，实现精确的位置控制。
本文将介绍舵机的控制方式和工作原理，供读者参考。
一、PWM控制方式PWM（Pulse Width Modulation）控制是舵机最常用的控制方式之一。
它通过改变控制信号的脉宽来控制舵机的角度。
具体来说，一种典型的PWM控制方式是使用50Hz的周期性信号，脉宽为0.5~2.5ms的方波信号，其中0.5ms对应的是舵机的最小角度，2.5ms对应的是舵机的最大角度。
PWM控制方式的实现比较简单，可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。
一般情况下，控制信号的频率为50Hz，也可以根据实际需求进行调整。
通过调节控制信号的脉宽，可以精确地控制舵机的角度。
二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。
它通过改变输入信号的电压值来控制舵机的角度。
典型的模拟控制方式是使用0~5V的电压信号，其中0V对应的是舵机的最小角度，5V对应的是舵机的最大角度。
模拟控制方式的实现需要使用DAC（Digital-to-Analog Converter）将数字信号转换为相应的模拟电压信号。
通过改变模拟电压的大小，可以控制舵机的角度。
需要注意的是，模拟控制方式对输入信号的精度要求较高，不能容忍较大的误差。
三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展，它使用串行通信协议（如UART、I2C、SPI等）将数字信号传输给舵机，并通过解析数字信号控制舵机的角度。
数字信号控制方式可以实现更高精度、更复杂的控制功能，适用于一些对角度精度要求较高的应用。
数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块，通过编程来实现对舵机的控制。
在这种控制方式下，控制器可以同时控制多个舵机，可以实现多轴运动控制的功能。
另外，数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。
数字舵机控制
数字舵机控制第一章：引言数字舵机是一种常见的控制设备，广泛应用于机器人、航模、机械臂等领域。
数字舵机能够通过接收控制信号来实现精确的运动控制，并且具有响应速度快、重复性高等优点。
本论文将探讨数字舵机的工作原理、控制方式以及其在机器人领域的应用。
第二章：数字舵机的工作原理数字舵机是一种闭环控制设备，通过接收控制信号来调整输出角度。
其工作原理可以概括为以下几个步骤：首先，接收控制信号，该信号的脉冲宽度表示期望的输出角度；然后，通过内部的控制电路和位置反馈传感器，将控制信号转换成电流信号；接下来，电流信号通过电机驱动电路，驱动舵机电机的转动；最后，舵机电机的转动会通过减速机构等机械结构，转化成输出的角度运动。
第三章：数字舵机的控制方式数字舵机有多种控制方式，常见的有位置控制和速度控制。
位置控制方式主要通过改变控制信号的脉冲宽度来调整输出角度，通过不断的脉冲信号输入来实现舵机的精确位置控制。
速度控制方式主要是调整控制信号的脉冲频率，通过增加或减小脉冲信号间隔时间来改变舵机的转速，实现对舵机转动速度的控制。
根据实际应用需要，可以选择适合的控制方式。
第四章：数字舵机在机器人领域的应用数字舵机在机器人领域有着广泛的应用。
以机器人舵机为例，数字舵机可以通过控制信号来实现机器人的关节运动控制。
通过精确的位置和速度控制，数字舵机可以实现机器人的准确定位和灵活运动。
在机器人领域，数字舵机还可以通过串联控制实现多关节的协调运动，从而实现更加复杂的动作。
此外，数字舵机还可以应用于机器人的机械臂、手爪等部分的控制，为机器人的操作能力提供支持。
综上所述，数字舵机是一种具有精确控制和响应速度快的控制设备，在机器人领域有着广泛的应用前景。
通过深入研究数字舵机的工作原理和控制方式，可以更好地应用和推动数字舵机的发展，为机器人技术的发展提供支撑。
第一章：引言数字舵机是一种常见的控制设备，广泛应用于机器人、航模、机械臂等领域。
数字舵机能够通过接收控制信号来实现精确的运动控制，并且具有响应速度快、重复性高等优点。
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。
信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后，舵机会驱动电机转动。
电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。
该传感器能够感知电机的转动角度或位置，并反馈给控制电路。
控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。
二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。
舵机的工作原理
舵机的工作原理标题：舵机的工作原理引言概述：舵机是一种常见的电动机械装置，广泛应用于遥控模型、机器人、航空模型等领域。
它通过接收控制信号，控制输出轴的角度，实现对机械装置的精确控制。
本文将详细介绍舵机的工作原理，包括信号解码、机电驱动、位置反馈等方面。
一、信号解码1.1 脉宽调制信号舵机接收的控制信号是一种脉宽调制信号，通常使用PWM（Pulse Width Modulation）方式进行传输。
脉宽调制信号的周期固定，通过脉冲宽度的变化来表示不同的控制指令。
舵机根据脉冲宽度的长短来确定输出轴的角度。
1.2 信号解码电路舵机内部有一个信号解码电路，用于解析接收到的脉宽调制信号。
解码电路将脉冲宽度转换为对应的控制指令，以驱动机电转动到相应的位置。
解码电路通常由微控制器或者专用芯片实现，能够高效地解析不同的脉宽调制信号。
1.3 控制信号范围舵机的控制信号范围通常为0.5ms到2.5ms，其中0.5ms对应最小角度，2.5ms 对应最大角度。
实际使用时，可以根据具体需求进行微调和限制，以适应不同的应用场景。
二、机电驱动2.1 直流电动机舵机内部通常采用直流电动机作为驱动装置。
直流电动机具有结构简单、转速可调、扭矩大等优点，能够满足舵机对于转动精度和响应速度的要求。
2.2 驱动电路舵机的驱动电路主要由功率放大器和机电驱动器组成。
功率放大器负责放大控制信号，将其转化为驱动机电所需的电流和电压。
而机电驱动器则根据信号解码电路输出的控制指令，提供适当的电流和电压给机电，实现转动。
2.3 机电控制舵机的机电控制是通过调整机电的电流和电压来实现的。
根据控制信号的变化，驱动电路会调整输出的电流和电压，从而控制机电的转动速度和位置。
机电控制的精度和响应速度直接影响到舵机的工作效果。
三、位置反馈3.1 位置传感器为了实现对输出轴位置的准确控制，舵机通常配备了位置传感器。
位置传感器可以实时监测输出轴的角度，并将角度信息反馈给控制系统。
数字舵机原理
dark课堂：舵机的原理，以及数码舵机 VS 模拟舵机一、舵机的原理标准的舵机有3条导线，分别是：电源线、地线、控制线，如图2所示。
以日本FUTABA-S3003型舵机为例，图1是FUFABA-S3003型舵机的内部电路。
3003舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调，获得一个直流偏置电压。
该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。
该输出送入电机驱动集成电路BAL6686，以驱动电机正反转。
当电机转动时，通过级联减速齿轮带动电位器Rw1旋转，直到电压差为O，电机停止转动。
舵机的控制信号是PWM信号，利用占空比的变化，改变舵机的位置。
有个很有趣的技术话题可以稍微提一下，就是BA6688是有EMF控制的，主要用途是控制在高速时候电机最大转速。
原理是这样的:收到1个脉冲以后，BA6688内部也产生1个以5K电位器实际电压为基准的脉冲，2个脉冲比较以后展宽，输出给驱动使用。
当输出足够时候，马达就开始加速，马达就能产生EMF，这个和转速成正比的。
因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。
超过EMF 判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)一些国产便宜舵机用的便宜的芯片，就没有EMF控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。
注意，给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20 ms(即频率为50 Hz)。
当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。
最新AX-12数字舵机工作原理
整理的AX-12 资料控制原理程序：时间仓促。
弄的不是很整齐，有什么问题，请直接联系我！~~概述：Dynamixel系列机器人驱动器是一个很流行模块化的驱动器，其由齿轮减速器、精密直流电机和具有串联功能的电路板分别单一封装组成。
尽管它体积小巧紧凑，但它可以产生很大扭矩，加上高品质材料制造并具有一定的强度，可以抵御一定外部冲击。
它具有检测内部温度功能，例如改变内部温度和供电电压。
AX-12+数字伺服电机不像一般的R/C微伺服电机（舵机）使用PWM（脉冲宽度调制）控制，其需要使用CM-5 Dynamixel AX12+伺服电机专用控制器控制。
当用做关节电机时，可以旋转0～300°；当用作轮子驱动时，可以选择360°连续旋转模式。
更重要的是AX-12+提供了高达16kg·cm的扭矩，是一般数字舵机的2倍。
下面是AX-12舵机的主要技术参数：AX-12+规格参数：1.重量：55g2.齿轮减速比：1/2543.扭矩：12kg·cm（7V）；16.5kg·cm（10V）4.速度：0.269秒/60度(7V)；0.196秒/60度(10V)5.最小分辨率：0.35°6.最大运行角度：300°（有位置控制）；360°连续旋转（无位置控制）7.电压：7V~10V （推荐供电：9.6V）8.最大电流：900mA9.工作温度：-5 ~ +85℃10.控制信号：数字信号11.通讯协议：半双工异步串行通信12.通讯设置：（数据位8、停止位1、无奇偶效验）13.Link 方式:TTL－Daisy总线14.ID数：254ID (0~253)15.通讯速率：7343bps ~ 1 Mbps16.反馈：位置、温度、负载、电压17.材质：工业塑料18.报警功能：当内部温度、扭矩、供电电压超过额定范围时，电机主动反馈实时情况。
此种紧急状况，电机会闪动LED指示灯或停止输出扭矩。
数字舵机的控制信号
数字舵机的控制信号数字舵机的控制信号第一章：引言数字舵机是一种常用的装置，用于控制机械装置的精确位置和角度。
数字舵机的特点是能够通过数字信号进行控制，提供高精度和灵活性。
本文将介绍数字舵机的基本原理和控制信号的相关内容。
第二章：数字舵机的工作原理数字舵机由电机、位置传感器、控制电路和电源组成。
在工作过程中，电机通过接收来自控制电路的数字信号进行驱动。
位置传感器用于监测舵机的转动角度，并将其转化为数字信号。
然后这个数字信号会经过一系列的处理和运算，最终产生出控制信号，将所需的角度转动信息传递给舵机。
数字舵机的工作原理可以简单概括为：接收输入的位置指令信号，将其转换为电信号，通过控制电路驱动电机以实现舵机转动。
第三章：数字舵机的控制信号数字舵机的控制信号通常是脉冲宽度调制（PWM）信号。
PWM信号由一系列的脉冲组成，脉冲的宽度决定了舵机转动的角度。
通常情况下，脉冲宽度在一定的范围内变化，例如0.5ms-2.5ms，其中0.5ms代表最小角度，2.5ms代表最大角度。
舵机根据接收到的脉冲宽度信号而转动到对应的角度位置。
传统的PWM信号通常使用频率为50Hz，即每20ms发送一次。
但近年来，高频率的PWM信号，如250Hz或更高，也变得流行。
这些高频率信号能够提供更高的精度和响应速度。
第四章：调整和优化数字舵机的控制信号为了保证数字舵机的正常工作并获得更好的性能，调整和优化控制信号是非常重要的。
首先，要保证PWM信号的合理范围，确保脉冲宽度在舵机的工作范围内。
其次，要合理选择PWM信号的频率，以平衡控制精度和响应速度。
频率过低会导致控制精度不高，频率过高则可能造成处理器负荷过大。
另外，还可以通过增加分辨率的方式提高控制信号的精度。
通过增加PWM信号的周期，可以使舵机的角度调整更精确，但同时也会增加处理器的负荷。
在调整和优化数字舵机的控制信号时，需要综合考虑控制精度、响应速度和系统限制，以实现最佳的性能。
数字舵机控制方法
数字舵机控制方法数字舵机控制方法第一章：引言1.1 研究背景舵机是一种广泛应用于机器人、无人机、航空模型等领域的电机装置，用于实现精准的角度控制。
传统的模拟舵机控制方法存在精度低、响应慢、可靠性差等问题。
为了克服这些问题，研究者们提出了数字舵机控制方法，该方法通过数字信号控制电机角度，能够实现更高的控制精度和响应速度。
1.2 研究目的与意义本章将介绍数字舵机控制的研究背景和目的，说明数字舵机控制方法的研究对于提高舵机控制效果和应用领域的重要性。
第二章：数字舵机原理2.1 数字舵机的基本工作原理本章将介绍数字舵机的工作原理，包括电机驱动、位置反馈和控制算法等方面的基本原理。
通过对数字舵机的原理进行详细阐述，可以帮助读者更好地理解数字舵机控制方法的实现基础。
2.2 数字舵机控制系统的组成本节将介绍数字舵机控制系统的组成，包括主控芯片、驱动电路和传感器等。
通过了解数字舵机控制系统的组成，可以为后续章节中数字舵机控制方法的设计提供基础。
第三章：数字舵机控制方法3.1 开环控制方法本节将介绍数字舵机的开环控制方法，包括位置控制和速度控制。
通过对开环控制方法的详细阐述，可以帮助读者了解开环控制的原理和适用范围。
3.2 闭环控制方法本节将介绍数字舵机的闭环控制方法，包括位置反馈控制和速度反馈控制。
通过对闭环控制方法的详细阐述，可以帮助读者了解闭环控制的原理和优势。
第四章：数字舵机控制方法的实验与应用4.1 实验设计与环境搭建本节将介绍数字舵机控制方法的实验设计和环境搭建，包括实验所需硬件设备、测试方法和数据记录等。
通过对实验设计和环境搭建的详细介绍，可以为实验结果的可靠性提供保证。
4.2 实验结果与分析本节将介绍数字舵机控制方法的实验结果和分析，包括开环控制和闭环控制方法的性能对比和优化方案等。
通过实验结果的总结和分析，可以评估数字舵机控制方法的性能和应用前景。
4.3 应用领域展望本节将对数字舵机控制方法在机器人、无人机和航空模型等领域的应用进行展望。
hg14-m单轴数字舵机原理
hg14-m单轴数字舵机原理
HG14-M单轴数字舵机是一种伺服控制系统，其工作原理如下：
1.控制系统发送PWM（脉宽调制）信号给舵机，控制舵机的旋转角度。
PWM信号是一种方波信号，其占空比决定了舵机的旋转角度。
2.舵机内部有一个微控制器，接收到PWM信号后，会根据信号的占空
比计算出目标旋转角度。
然后，微控制器将舵机驱动器与电源接通，使舵机旋转到目标角度。
3.舵机旋转过程中，会通过电位器检测实际旋转角度，并将检测到的角
度反馈给微控制器。
微控制器将反馈的角度与目标角度进行比较，如果存在误差，会调整PWM信号的占空比，使舵机逐渐接近目标角度。
4.舵机内部的微控制器会根据PID（比例-积分-微分）控制算法对误差
进行调节，使舵机能够快速、准确地跟踪控制信号的变化。
通过以上工作原理，HG14-M单轴数字舵机能够实现精确的角度控制和快速的动态响应，广泛应用于机器人、无人机、遥控模型等领域。
数码舵机常见问题原理分析及解决
数码舵机常见问题原理分析及解决：一、数码舵机与模拟舵机的区别传统模拟舵机和数字比例舵机（或称之为标准舵机）的电子电路中无MCU微控制器，一般都称之为模拟舵机。
老式模拟舵机由功率运算放大器等接成惠斯登电桥，根据接收到模拟电压控制指令和机械连动位臵传感器（电位器）反馈电压之间比较产生的差分电压，驱动有刷直流电机伺服电机正/反运转到指定位臵。
数字比例舵机是模拟舵机最好的类型，由直流伺服电机、直流伺服电机控制器集成电路(IC)，减速齿轮组和反馈电位器组成，它由直流伺服电机控制芯片直接接收PWM（脉冲方波，一般周期为20ms，脉宽1~2 ms，脉宽1 ms为上限位臵，1.5ms为中位,2ms为下限位臵）形式的控制驱动信号，迅速驱动电机执行位臵输出,直至直流伺服电机控制芯片检测到位臵输出连动电位器送来的反馈电压与PWM控制驱动信号的平均有效电压相等,停止电机，完成位臵输出。
数码舵机电子电路中带MCU微控制器故俗称为数码舵机，数码舵机凭借比之模拟舵机具有反应速度更快，无反应区范围小，定位精度高，抗干扰能力强等优势已逐渐取代模拟舵机在机器人、航模中得到广泛应用。
数码舵机设计方案一般有两种：一种是MCU+直流伺服电机+直流伺服电机控制器集成电路(IC)+减速齿轮组+反馈电位器的方案，以下称为方案1，另一种是MCU+直流伺服电机+减速齿轮组+反馈电位器的方案，以下称为方案2。
市面上加装数码驱动板把模拟舵机改数码舵机属方案1。
二、舵机电机调速原理及如何加快电机速度常见舵机电机一般都为永磁直流电动机，如直流有刷空心杯电机。
直流电动机有线形的转速-转矩特性和转矩-电流特性，可控性好，驱动和控制电路简单，驱动控制有电流控制模式和电压控制两种模式。
舵机电机控制实行的是电压控制模式，即转速与所施加电压成正比，驱动是由四个功率开关组成H桥电路的双极性驱动方式，运用脉冲宽度调制（PWM）技术调节供给直流电动机的电压大小和极性，实现对电动机的速度和旋转方向（正/反转）的控制。
数字舵机工作原理
数字舵机工作原理
嘿呀！今天咱们就来好好聊聊数字舵机工作原理这回事儿！
首先呢，咱得知道啥是数字舵机呀？哎呀呀，简单说，数字舵机就是一种能精确控制角度的神奇装置！
那它到底咋工作的呢？哇！这可得好好说道说道！数字舵机的核心部件有控制器、电机、传感器等等呢。
你想呀，控制器就像是舵机的大脑，它来指挥着一切！决定啥时候该让电机转，转多快，转多少角度！厉害不？
电机呢，就是提供动力的呀！当控制器下达指令，电机就开始努力工作啦！
还有传感器哟！它就像一个小侦探，时刻监测着舵机的转动角度和速度，然后把信息反馈给控制器，哎呀呀，这可太重要啦！
数字舵机工作的时候，控制器会接收到外部的信号，比如说来自遥控器的指令。
然后呢，控制器就会根据这个指令，计算出舵机需要转动的角度和速度。
哇塞！是不是很神奇？
接着呀，控制器就会控制电机开始转动。
在转动的过程中，传感器一直在工作，不停地把实际的转动情况告诉控制器。
如果跟预定的角度和速度有偏差，控制器就会调整电机的工作，让舵机最终达到准确的位置。
你说，这数字舵机是不是超级聪明？它能如此精准地工作，为各种设备提供精确的控制，像无人机、机器人，哎呀呀，简直无处不在！
总之呢，数字舵机工作原理虽然有点复杂，但只要咱们用心去理
解，其实也不难懂，对吧？哇！希望这一番讲解能让你对数字舵机工作原理有个清楚的认识哟！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
dark课堂：舵机的原理，以及数码舵机 VS 模拟舵机一、舵机的原理标准的舵机有3条导线，分别是：电源线、地线、控制线，如图2所示。
以日本FUTABA-S3003型舵机为例，图1是FUFABA-S3003型舵机的内部电路。
3003舵机的工作原理是：PWM信号由接收通道进入信号解调电路BA6688的12脚进行解调，获得一个直流偏置电压。
该直流偏置电压与电位器的电压比较，获得电压差由BA6688的3脚输出。
该输出送入电机驱动集成电路BAL6686，以驱动电机正反转。
当电机转动时，通过级联减速齿轮带动电位器Rw1旋转，直到电压差为O，电机停止转动。
舵机的控制信号是PWM信号，利用占空比的变化，改变舵机的位置。
有个很有趣的技术话题可以稍微提一下，就是BA6688是有EMF控制的，主要用途是控制在高速时候电机最大转速。
原理是这样的:收到1个脉冲以后，BA6688内部也产生1个以5K电位器实际电压为基准的脉冲，2个脉冲比较以后展宽，输出给驱动使用。
当输出足够时候，马达就开始加速，马达就能产生EMF，这个和转速成正比的。
因为取的是中心电压，所以正常不能检测到的，但是运行以后就电平发生倾斜，就能检测出来。
超过EMF 判断电压时候就减小展宽，甚至关闭，让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)一些国产便宜舵机用的便宜的芯片，就没有EMF控制，马达、齿轮的机械惯性就容易发生过冲现象，产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源．电压通常介于4～6V，一般取5V。
注意，给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号，方波脉冲信号的周期为20 ms(即频率为50 Hz)。
当方波的脉冲宽度改变时，舵机转轴的角度发生改变，角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用围3来表示。
二、数码舵机VS 模拟舵机数码舵机比传统的模拟舵机，在工作方式上有一些优点，但是这些优点也同时带来了一些缺点。
传统的舵机在空载的时候，没有动力被传到舵机马达。
当有信号输入使舵机移动，或者舵机的摇臂受到外力的时候，舵机会作出反应，向舵机马达输出驱动电压。
由第一节的电路分析我们知道——马达是否获得驱动电压，取决于BA6688的第3脚是否输出一个电压信号给BAL6686马达驱动IC。
数码舵机最大的差别是在于它处理接收机的输入信号的方式。
相对与传统的50脉冲/秒的PWM信号解调方式，数码舵机使用信号预处理方式，将频率提高到300脉冲/秒。
因为频率高的关系，意味着舵机动作会更精确，“无反应区”变小。
以下的三个图表各显示了两个周期的开/关脉冲。
图1是空载的情况；图2是脉冲宽度较窄，比较小的动力信号被输入马达；图3是更宽，持续时间更长的脉冲，更多的输入动力。
您可以想象，一个短促的脉冲，紧接着很长的停顿，这意味着舵机控制精度是不够高的，这也是为什么模拟舵机有“无反应区”的存在。
比如说，舵机对于发射机的细小动作，反应迟钝或者根本就没有反应。
而数码舵机提升了脉冲密度，轻微的信号改变都会变的可以读取，这样无论是遥控杆的轻微变动，或者舵机摇臂在外力作用下的极轻微变动，都会能够检测出来，从而进行更细微的修正。
三、数码舵机的缺点：以上我们已经知道数码舵机会更精确这个优点，那么我们来看数码舵机的缺点1、数码舵机需要消耗更多的动力。
其实这是很自然的。
数码舵机以更高频率去修正马达，这一定会增加总体的动力消耗。
2、相对教短的寿命。
其实这是很自然的。
马达总在转来转去做修正，这一定会增加马达等转动部位的消耗。
四、拟人化比喻技术性的东西说了这么多，也许很多对电路原理不熟悉的朋友还是不明白，呵呵，举个简单的例子来说明吧！比如遥控器是老师，舵机控制电路是家长，舵机的马达是小孩现在的任务是老师要求家长辅导孩子做一个动作，比如倒立以数字舵机而言，家长自主地给这个动作设置了非常非常严格的标准，他要求孩子倒立时在鞋面上摆一个竖立的硬币，然后盯着硬币，硬币向左一震动他在右边给孩子一鞭子，硬币向右一震动他在左边给孩子一鞭子.........总之他要求的不再是老师要求的“倒立”，而是倒立以后顶一枚不倒的硬币..........模拟舵机的家长部分则是柔和派，老师要求倒立是吧？他忠实地按老师的要求，让孩子倒立起来，孩子身体的轻微调整他不去关注了，他只关心是不是偏移了老师的标准，呵呵五、实际应用选择我们已经知道模拟舵机对于极轻微的外力干扰导致舵机盘移位的敏感度，和舵机执行命令的精确度，是不如数码舵机的了，那么我们是不是应该尽量使用数码舵机呢我个人而言不是这么认为。
首先——舵机的素质，其实不单纯是电路决定的，还有舵机的齿轮精度，还有非常非常关键的舵机电位器的精度。
一颗质量上乘的模拟舵机，往往比电路虽然是数码但是零件却是普通货色的数码舵机更准确，更不会抖舵。
其次，要知道我们在模型车上应用的时候，很多时候太高的精度并不是好事！比如你玩1/8的车，特别是大脚车和越野车，那么烂的路面导致车时而滑动适合腾空，动不动就是零点几秒、N公分的偏差，舵机的微秒级别敏感、微米级别精度对整个事件能起怎么改善？？那叫神经质的舵机反应...........其实应用在1/8车辆上，一颗0.1秒反应的模拟舵机是更合适的搭配。
它会更省电，更顺滑，不会那么神经质。
而且最重要的——它不会在一台转向虚位有几毫米的1/8越野车上，去不停地吱吱叫着去找那0.1毫米的居中（其实你即使把舵机连杆给它拆掉，让舵机空转，它也往往找不到那0.1毫米的居中，只是自己不停地吱吱叫着折腾自己而已，哈哈）实际的应用上，我建议是1/10的竞赛级别房车，暴力型的飞机，可以选用数码舵机。
所谓神经质配神经质，呵呵。
其实我个人选择舵机，更看重的是品牌和玩家反响，而不是某些山寨工厂一力鼓吹的什么狗屁数码........贴完自己整理补充过的，再转贴一篇我认为不错的网络上流行的对舵机的误解文章太多太多！而且很怪异的是——很多主流的意识是错误的！！！下面这篇文章，我大致看过，是符合科学原理的，想学习知识的可以看看。
注意吸收知识，要由根本上去分析，而不是以讹传讹！否则你必定就象很多人一样去坚守“数码舵机比模拟舵机快”这个完全错误的观点，呵呵，那会被真正掌握知识的人暗地里面耻笑的数码舵机常见问题原理分析及解决：一、数码舵机与模拟舵机的区别传统模拟舵机和数字比例舵机（或称之为标准舵机）的电子电路中无MCU微控制器，一般都称之为模拟舵机。
老式模拟舵机由功率运算放大器等接成惠斯登电桥，根据接收到模拟电压控制指令和机械连动位置传感器（电位器）反馈电压之间比较产生的差分电压，驱动有刷直流电机伺服电机正/反运转到指定位置。
数字比例舵机是模拟舵机最好的类型，由直流伺服电机、直流伺服电机控制器集成电路(IC)，减速齿轮组和反馈电位器组成，它由直流伺服电机控制芯片直接接收PWM（脉冲方波，一般周期为20ms，脉宽1~2 ms，脉宽1 ms为上限位置，1.5ms为中位,2ms为下限位置）形式的控制驱动信号，迅速驱动电机执行位置输出,直至直流伺服电机控制芯片检测到位置输出连动电位器送来的反馈电压与PWM控制驱动信号的平均有效电压相等,停止电机，完成位置输出。
数码舵机电子电路中带MCU微控制器故俗称为数码舵机，数码舵机凭借比之模拟舵机具有反应速度更快，无反应区范围小，定位精度高，抗干扰能力强等优势已逐渐取代模拟舵机在机器人、航模中得到广泛应用。
数码舵机设计方案一般有两种：一种是MCU+直流伺服电机+直流伺服电机控制器集成电路(IC)+减速齿轮组+反馈电位器的方案，以下称为方案1，另一种是MCU+直流伺服电机+减速齿轮组+反馈电位器的方案，以下称为方案2。
市面上加装数码驱动板把模拟舵机改数码舵机属方案1。
二、舵机电机调速原理及如何加快电机速度常见舵机电机一般都为永磁直流电动机，如直流有刷空心杯电机。
直流电动机有线形的转速-转矩特性和转矩-电流特性，可控性好，驱动和控制电路简单，驱动控制有电流控制模式和电压控制两种模式。
舵机电机控制实行的是电压控制模式，即转速与所施加电压成正比，驱动是由四个功率开关组成H桥电路的双极性驱动方式，运用脉冲宽度调制（PWM）技术调节供给直流电动机的电压大小和极性，实现对电动机的速度和旋转方向（正/反转）的控制。
电机的速度取决于施加到在电机平均电压大小，即取决于PWM驱动波形占空比（占空比为脉宽/周期的百分比）的大小，加大占空比，电机加速，减少占空比电机减速。
所以要加快电机速度：1、加大电机工作电压；2、降低电机主回路阻值，加大电流；二者在舵机设计中要实现，均涉及在满足负载转矩要求情况下重新选择舵机电机。
三、数码舵机的反应速度为何比模拟舵机快很多模友错误以为：“数码舵机的PWM驱动频率300Hz比模拟舵机的50Hz高6倍，则舵机电机转速快6倍，所以数码舵机的反应速度就比模拟舵机快6倍” 。
这里请大家注意占空比的概念，脉宽为每周期有效电平时间，占空比为脉宽/周期的百分比，所以大小与频率无关。
占空比决定施加在电机上的电压，在负载转矩不变时，就决定电机转速，与PWM的频率无关。
模拟舵机是直流伺服电机控制器芯片一般只能接收50Hz频率（周期20ms）~300Hz 左右的PWM外部控制信号，太高的频率就无法正常工作了。
若PWM外部控制信号为50Hz，则直流伺服电机控制器芯片获得位置信息的分辨时间就是20ms，比较PWM控制信号正比的电压与反馈电位器电压得出差值,该差值经脉宽扩展(占空比改变,改变大小正比于差值)后驱动电机动作，也就是说由于受PWM外部控制信号频率限制，最快20ms才能对舵机摇臂位置做新的调整。
数码舵机通过MCU可以接收比50Hz频率（周期20ms）快得多的PWM外部控制信号，就可在更短的时间分辨出PWM外部控制信号的位置信息，计算出PWM信号占空比正比的电压与反馈电位器电压的差值，去驱动电机动作，做舵机摇臂位置最新调整。
结论：不管是模拟还是数码舵机，在负载转矩不变时，电机转速取决于驱动信号占空比大小而与频率无关。
数码舵机可接收更高频率的PWM外部控制信号，可在更短的周期时间后获得位置信息，对舵机摇臂位置做最新调整。
所以说数码舵机的反应速度比模拟舵机快，而不是驱动电机转速比模拟舵机快。
四、数码舵机的无反应区范围为何比模拟舵机小根据上述对模拟舵机的分析可知模拟舵机约20ms才能做一次新调整。
而数码舵机以更高频率的PWM驱动电机。
PWM频率的加快使电机的启动/停止，加/减速更柔和，更平滑，更有效的为电机提供启动所需的转矩。
就象是汽车获得了更小的油门控制区间，则启动/停止，加/减速性能更好。
所以数码舵机的无反应区比模拟舵机小。
