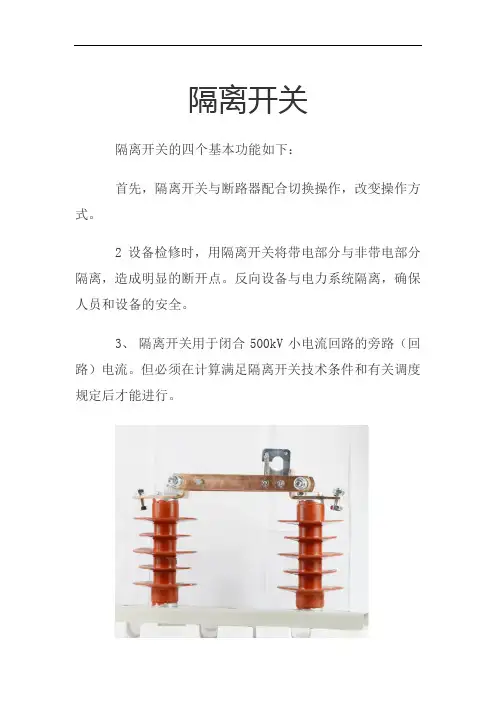

隔离开关
一.隔离开关的主要用途隔离开关(俗称“刀闸”)是一种最简单的、供配电系统中使用最多的高压开关，没有灭弧装置。

隔离开关的用途和分类，变电站电工经验分享，民熔它既不能断开正常负荷电流，更不能断开短路电流，否则即发生“带负荷拉刀闸”的严重事故。

此时产生的电弧不易熄灭，甚至造成“飞弧”(相间或相对地经电弧短路)，会损坏设备并严重危及人身安全。

隔离开关的用途和分类，变电站电工经验分享，民熔1、隔离电压隔离开关的主要用途是保证检修装置时工作的安全。

在需要检修的部分和其它，带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。

隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一~般比其对地绝缘的存压高出10% 15%。

必要时应在隔离开关。

上附设接地刀闸，供检修时接地用。

2、倒闸操作投入备用母线或旁路母线以及改变运行方式，常用隔离开关配合断路器，进行电路的切换操作。

隔离开关的用途和分类，变电站电工经验分享，民熔
3、分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

◆拉合电压互感器和避雷器。

◆拉合母线和直接与母线相连设备的电容电流。

◆拉合励磁电流小于2A的空载变压器( 电压35KV、容量为1000KVA 及以下;电压110KV、容量3200KVA及以下 )拉合电容电流不超过5A的空载线路(电压10KV、长度5km及以下的架空线路;电压35KV、长度10km 及以下的架空线路。

隔离开关的结构:高压隔离开关是由一动触头( 活动刀片)和一静触头( 固定触头或刀嘴)所组成，动、静触头均由高压支撑绝缘子固定于底板上，底板用螺丝固定在构架或墙体上。

主要由导电部分、绝缘部分、致由底座、操动机构和传动机构组成。

隔离开关分类;高压隔离开关按安装地点不同可分为户外式和户
内式两种;按绝缘支柱数目可分为单柱、双柱、三柱式三种;按运动方式可分为水平旋转式、垂直旋转式、垂直伸缩式、摆动式、插入!式等;
按极数可分为单极和三极;按有无接地开关可分为不接地、单接地和双接地三种;按用途可分为一-般用、快速分闸用和变压器中性点用等。

链接软母线合闸状态。
