脉冲针灸治疗仪基本参数(精)

合集下载

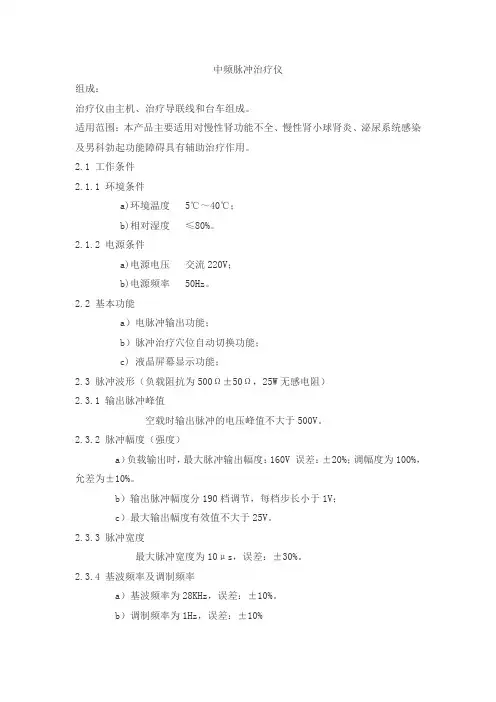

中频脉冲治疗仪产品技术要求wlxsj

中频脉冲治疗仪产品技术要求wlxsj

中频脉冲治疗仪组成:治疗仪由主机、治疗导联线和台车组成。

适用范围:本产品主要适用对慢性肾功能不全、慢性肾小球肾炎、泌尿系统感染及男科勃起功能障碍具有辅助治疗作用。

2.1 工作条件2.1.1 环境条件a)环境温度 5℃~40℃;b)相对湿度≤80%。

2.1.2 电源条件a)电源电压交流220V;b)电源频率 50Hz。

2.2 基本功能a)电脉冲输出功能;b)脉冲治疗穴位自动切换功能;c) 液晶屏幕显示功能;2.3 脉冲波形(负载阻抗为500Ω±50Ω,25W无感电阻)2.3.1 输出脉冲峰值空载时输出脉冲的电压峰值不大于500V。

2.3.2 脉冲幅度(强度)a)负载输出时,最大脉冲输出幅度:160V 误差:±20%;调幅度为100%,允差为±10%。

b)输出脉冲幅度分190档调节,每档步长小于1V;c)最大输出幅度有效值不大于25V。

2.3.3 脉冲宽度最大脉冲宽度为10μs,误差:±30%。

2.3.4 基波频率及调制频率a)基波频率为28KHz,误差:±10%。

b)调制频率为1Hz,误差:±10%2.3.5 脉冲输出稳定性:治疗仪输出电极处于开路和短路状态后,其脉冲负载最大输出幅度保持为160V,误差:±20%。

2.3.6 输出电流a)在500Ω的负载电阻下,输出电流不超过100mA(r.m.s)。

b)输出电流稳定度:不同负载下的输出电流变化率应不大于10%。

2.3.7 输出波形a)基波波形为正弦半波b)调制波波形为方波2.4 治疗仪治疗时间及顺序a)每路定时治疗时间最大为240s±2s,倒计时;b)治疗仪脉冲输出共8路输出,其中1号~8号为治疗电极,9号为公共端电极。

治疗开始后,由第1路至第8路依次自动转换。

2.5 治疗仪连续工作时间不少于4h。

2.6 治疗仪导联线:a)治疗仪导联线为九导联线,导通电阻≤1Ω;b)每根脉冲输出导联线长度≥30cm。

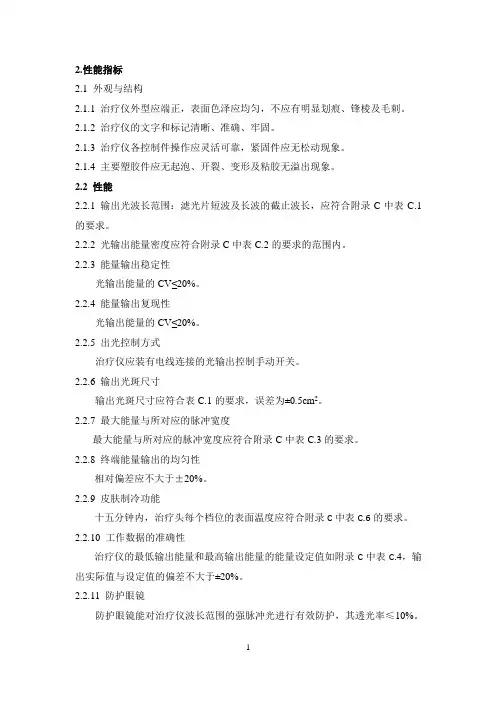

强脉冲光治疗仪-产品技术要求-性能指标

强脉冲光治疗仪-产品技术要求-性能指标

2.性能指标2.1 外观与结构2.1.1 治疗仪外型应端正,表面色泽应均匀,不应有明显划痕、锋棱及毛刺。

2.1.2 治疗仪的文字和标记清晰、准确、牢固。

2.1.3 治疗仪各控制件操作应灵活可靠,紧固件应无松动现象。

2.1.4 主要塑胶件应无起泡、开裂、变形及粘胶无溢出现象。

2.2 性能2.2.1 输出光波长范围:滤光片短波及长波的截止波长,应符合附录C中表C.1的要求。

2.2.2 光输出能量密度应符合附录C中表C.2的要求的范围内。

2.2.3 能量输出稳定性光输出能量的CV≤20%。

2.2.4 能量输出复现性光输出能量的CV≤20%。

2.2.5 出光控制方式治疗仪应装有电线连接的光输出控制手动开关。

2.2.6 输出光斑尺寸输出光斑尺寸应符合表C.1的要求,误差为±0.5cm2。

2.2.7 最大能量与所对应的脉冲宽度最大能量与所对应的脉冲宽度应符合附录C中表C.3的要求。

2.2.8 终端能量输出的均匀性相对偏差应不大于±20%。

2.2.9 皮肤制冷功能十五分钟内,治疗头每个档位的表面温度应符合附录C中表C.6的要求。

2.2.10 工作数据的准确性治疗仪的最低输出能量和最高输出能量的能量设定值如附录C中表C.4,输出实际值与设定值的偏差不大于±20%。

2.2.11 防护眼镜防护眼镜能对治疗仪波长范围的强脉冲光进行有效防护,其透光率≤10%。

2. 2.12 冷却系统冷却系统应能在一分钟内把治疗头上的导光晶体降温10K以上。

2.3 故障保护当强脉冲光治疗仪发生故障时光能量输出应立即停止,并在显示屏上出现故障显示,(例如:①当水箱水少时,会报警;②治疗头接触不好时会报错无法操作;③当水压不足够冲开水流开关出现故障时应会报警)。

2.4 脉冲参数a)脉冲输出方式:单脉冲和脉冲串;b)脉冲能量:应符合附录C中表C.2的要求;c)工作方式:单次曝光和重复曝光;d)输出脉冲宽度、脉宽间隔应附录C中表C.5与附录B脉冲参数示意图的要求,脉冲宽度、脉宽间隔以及对应预设方案输出能量密度的偏差应在±20%以内。

强脉冲光治疗仪 技术参数

强脉冲光治疗仪 技术参数

强脉冲光治疗仪技术参数嘿,咱今儿就来聊聊强脉冲光治疗仪的技术参数,这可真是个挺有意思的玩意儿呢!先来说说波长范围吧,这就好比是它的“武器库”,不同的波长能对付不同的“敌人”。

就像你有不同的工具去解决不同的问题一样,强脉冲光治疗仪的波长范围决定了它能在哪些方面发挥作用。

要是波长范围太窄,那能解决的问题就少了,就好像你只有一把小锤子,很多大工程就干不了啦。

但要是波长范围够广,那就像有了一个齐全的工具箱,啥都能试试。

再讲讲脉冲宽度,这可就像是出拳的速度。

脉冲宽度短,就好比出拳快,能快速打击目标,效果可能更精准。

而脉冲宽度长呢,就像慢悠悠地挥拳,但也许力量更足,能更深入地解决问题。

你说这是不是挺神奇的?能量密度呢,就像是拳头的力量大小。

能量密度高,那打击力度就大,能更有力地处理问题。

但要是能量密度不合适,要么太弱没啥效果,要么太强可能会带来一些不必要的麻烦,就像打人太狠了自己也可能受伤一样。

然后就是光斑大小啦,这就像是你攻击的范围。

光斑大,可以一次覆盖更大的面积,处理起来效率高。

但要是光斑不合适,要么太小得一点一点弄,太费劲;要么太大,可能会波及到不需要处理的地方,那不就弄巧成拙了嘛。

还有重复频率,这就像是攻击的节奏。

合适的重复频率能让治疗过程更顺畅,效果更好。

要是频率太快或太慢,可能都达不到最佳效果呢。

治疗头呢,就像是不同的武器配件。

有的治疗头专门针对某种问题,就像有个专门打怪兽的武器;有的治疗头则比较通用,可以应对多种情况。

你想想看,要是这些参数都能设置得恰到好处,那强脉冲光治疗仪不就像个超级英雄一样,能帮人们解决各种皮肤问题啦?它能祛斑、能脱毛、能改善肤质,多厉害呀!咱可不能小看这些技术参数哦,它们就像是强脉冲光治疗仪的“武功秘籍”,只有掌握好了,才能发挥出它最大的威力。

要是随便乱用,那可不行,说不定还会弄出乱子来呢。

所以啊,在使用强脉冲光治疗仪的时候,一定要了解清楚这些参数,根据不同的需求和情况进行合理的设置。

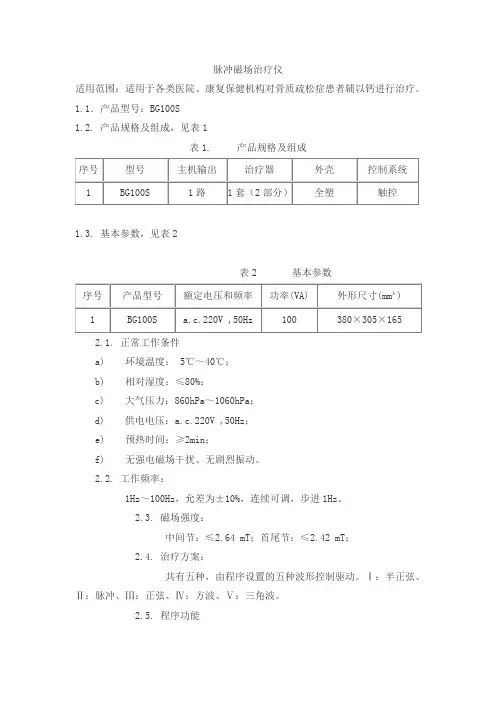

脉冲磁场治疗仪产品技术要求yuhua

脉冲磁场治疗仪产品技术要求yuhua

脉冲磁场治疗仪适用范围:适用于各类医院、康复保健机构对骨质疏松症患者辅以钙进行治疗。

1.1.产品型号:BG100S1.2. 产品规格及组成,见表1表1. 产品规格及组成1.3. 基本参数,见表2表2 基本参数2.1. 正常工作条件a) 环境温度: 5℃~40℃;b) 相对湿度:≤80%;c) 大气压力:860hPa~1060hPa;d) 供电电压:a.c.220V ,50Hz;e) 预热时间:≥2min;f) 无强电磁场干扰、无剧烈振动。

2.2. 工作频率:1Hz~100Hz,允差为±10%,连续可调,步进1Hz。

2.3. 磁场强度:中间节:≤2.64 mT;首尾节:≤2.42 mT;2.4. 治疗方案:共有五种,由程序设置的五种波形控制驱动。

Ⅰ:半正弦、Ⅱ:脉冲、Ⅲ:正弦、Ⅳ:方波、Ⅴ:三角波。

2.5. 程序功能a) 控制仪器运行功能;b) 治疗参数设置功能及运行显示功能;c) 定时治疗功能。

仪器可以给出的治疗时间为10~99分钟,步长1分钟,误差不大于2%。

2.6. 安全应符合BG 9706.1—2007《医用电气设备第一部分: 安全通用要求》、YY 0505—2012《医用电气设备第1-2部分:安全通用要求并列标准:电磁兼容要求和试验》的要求,产品主要安全特征见附录A。

2.7. 环境试验应符合GB/T 14710-2009《医用电器环境要求及试验方法》中气候环境条件Ⅱ组、机械环境条件Ⅱ组和附录B的要求。

2.8. 外观要求2.8.1. 产品外观应整齐、色泽均匀、无伤痕、划痕等缺陷。

2.8.2. 产品上文字和标志应清晰可见。

2.8.3. 产品的控制和调节器件应可靠,紧固部位无松动。

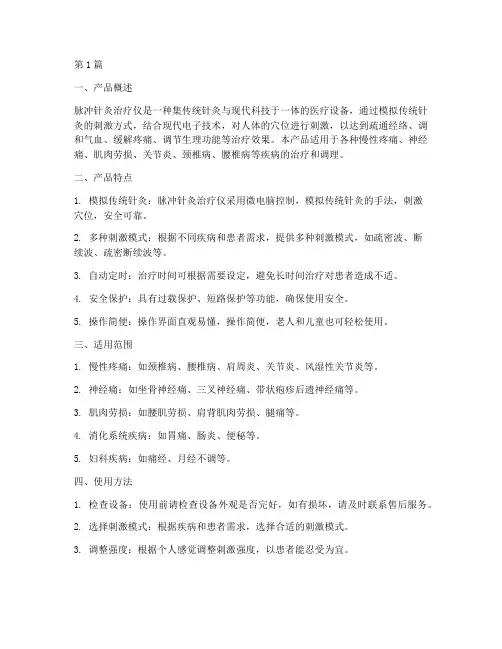

脉冲针灸治疗仪使用说明书(3篇)

脉冲针灸治疗仪使用说明书(3篇)

第1篇一、产品概述脉冲针灸治疗仪是一种集传统针灸与现代科技于一体的医疗设备,通过模拟传统针灸的刺激方式,结合现代电子技术,对人体的穴位进行刺激,以达到疏通经络、调和气血、缓解疼痛、调节生理功能等治疗效果。

本产品适用于各种慢性疼痛、神经痛、肌肉劳损、关节炎、颈椎病、腰椎病等疾病的治疗和调理。

二、产品特点1. 模拟传统针灸:脉冲针灸治疗仪采用微电脑控制,模拟传统针灸的手法,刺激穴位,安全可靠。

2. 多种刺激模式:根据不同疾病和患者需求,提供多种刺激模式,如疏密波、断续波、疏密断续波等。

3. 自动定时:治疗时间可根据需要设定,避免长时间治疗对患者造成不适。

4. 安全保护:具有过载保护、短路保护等功能,确保使用安全。

5. 操作简便:操作界面直观易懂,操作简便,老人和儿童也可轻松使用。

三、适用范围1. 慢性疼痛:如颈椎病、腰椎病、肩周炎、关节炎、风湿性关节炎等。

2. 神经痛:如坐骨神经痛、三叉神经痛、带状疱疹后遗神经痛等。

3. 肌肉劳损:如腰肌劳损、肩背肌肉劳损、腿痛等。

4. 消化系统疾病:如胃痛、肠炎、便秘等。

5. 妇科疾病:如痛经、月经不调等。

四、使用方法1. 检查设备:使用前请检查设备外观是否完好,如有损坏,请及时联系售后服务。

2. 选择刺激模式:根据疾病和患者需求,选择合适的刺激模式。

3. 调整强度:根据个人感觉调整刺激强度,以患者能忍受为宜。

4. 穴位定位:根据疾病选择相应的穴位,如颈椎病可选用风池、大椎、肩井等穴位。

5. 治疗操作:将电极片贴在穴位上,开启治疗仪,开始治疗。

治疗过程中,如感觉不适,请立即关闭治疗仪。

6. 治疗时间:每次治疗时间约为30分钟,每天1-2次,具体治疗次数根据病情和患者需求而定。

五、注意事项1. 使用前请确保治疗仪处于干燥、通风的环境中。

2. 治疗时请保持电极片与皮肤接触良好,避免脱落。

3. 治疗过程中,如感觉不适,请立即关闭治疗仪。

4. 治疗过程中,避免电极片受到碰撞、挤压等外力作用。

低频电子脉冲红外治疗仪技术参数

低频电子脉冲红外治疗仪技术参数

低频电子脉冲红外治疗仪技术参数
1.具备与乳管灌注器配合使用,完成导管治疗的功能。

2.临床治疗部位:1)乳腺2)腹部
3.低频脉冲输出:双路4通道,可同时治疗2个病人,互不
影响。

4.低频脉冲输出调节:0~100分级可调,输出调节步距为1。

5.红外输出:光谱范围:800nm~2500nm。

6.红外探头电极温度范围:电极可调,温度分别对应为:
35℃、36℃、38℃~51℃,误差±1℃。

7.电极可加热,电脑控制,电极极限温度:40℃±2℃。

8.治疗穴位电脑自动图示及声音提示,穴位图形实时引导,
治疗参数随时显示。

9.标配红外治疗探头:2支,与LED治疗器并联。

10.标配固定贴身电极:2片(可加热)。

11.标配手持式微电脑遥控器:2只,对应双路治疗。

12.治疗界面:实时穴位提示,每三分钟蜂鸣器发声提醒
更换治疗部位。

13.治疗过程中≥3种基本治疗参数可调整。

14.治疗参数的编程:可设置治疗时间,治疗部位,红外
光强度,电生物场刺激强度。

15.具备开机自检报警功能。

16.具备输出过载自动关机功能。

17.液晶屏:具备背光显示功能。

脉冲针灸治疗仪技术参数及配置件

脉冲针灸治疗仪技术参数及配置件

脉冲针灸治疗仪技术参数及配置件
适用于肩周炎、腰腿痛、神经痛的辅助治疗。

电路设有短路自动保护装置;定时治疗完毕声、光提示并自动停止输出;每路输出独立调节,输出强、弱由灯光显示。

主要技术指标:
1.输出波形:非对称脉冲波。

2.脉冲宽度:0.5ms,允许偏差为+30%。

3.连续波:0.8~20Hz,分11档。

4.断续周期:6s。

5.疏波:4Hz。

6.密波:20Hz。

7.疏密周期:6s。

8.输出路数:输出6路。

9.输出电压:皮肤电极(负载500Ω)0~34V。

毫针电极(负载250Ω)0~14V。

10.治疗时间:10、15、20、25、30、40、50、60min八档。

11.电源:~220V,50Hz;输入功率:≤8V或 6V时为3VA。

12.工作制:连续工作时间4h。

13.使用环境:环境温度为5℃~40℃,相对湿度≤80%。

14.外形尺寸:260mm×200mm×90mm, 重量:1.5kg。

配置清单:
15.导电硅橡胶电极:50m×40mm 6片;φ40mm 6片。

16.带夹输出线 6条。

17.带插针输出线 6条。

18.电源线 1条。

19.松紧带 6条。

电针

电针
电针法
electroacupuncture
一、 脉冲电针仪
一、概述
1、定义:脉冲电针仪是用输出脉冲电流,通
过毫针等作用于人体经络腧穴,以治疗疾病 的一种仪器。 电针法是毫针与电生理效应的结合,可以提 高治疗效果,减轻手法捻针的工作量,已经 成为临床普遍使用的治疗方法。
2、电针仪器的发展

三、电针操作方法
1、熟悉电针仪
本仪器在未使用前,应该首先检查一下各部
位旋钮是否都处于关闭状态(逆时针方向旋 到底),然后将电源插头插入220V交流电插 座内。该仪器有5个并排旋钮,每只旋钮调节 强度是与相应输出插孔相对应,治疗时,每 路输出可以根据临床需要和患者耐受性任意 调节。
2、电针选穴
为一疗程,每日或隔日治疗1次,急症患者每 天电针2次。2个疗程中间可以间隔3~5天。 治疗完毕,将各个旋钮重新转至零位。
四、临床应用
(一)适应范围

电针的适应范围和毫针刺法基本相同,可广泛应 用于内、外、妇、儿、眼、耳鼻咽喉、骨伤等各 种疾病,并可用于针刺麻醉,如头痛、三叉神经 痛、坐骨神经痛、牙痛、痛经、面神经麻痹、多 发性神经炎、精神分裂症、癫痫、神经衰弱、视 神经萎缩、肩周炎、风湿性关节炎、类风湿性关 节炎、腰肌劳损、骨质增生、关节扭挫伤、脑血 管病后遗症、耳鸣、耳聋、子宫脱垂、遗尿、尿 潴留等。

3、仪器简介
(1)G6805型电针治疗仪 G6805—Ⅱ型治疗仪是在G6805—Ⅰ型的基础上,根 据临床需要而设计的电针治疗仪,该仪器采用电子 集成电路,具有体积小,易于操作,便于携带等优 点。 其性能比较稳定,可使用交直流两用电源,能够输 出连续波、疏密波、断续波。连续波频率为 1Hz~100Hz可调;疏密波其疏波为4Hz,密波为20 Hz;断续波为1~100Hz可调。正脉冲幅度(峰值) 为50V,负脉冲幅度(峰值)为35V。正脉冲波宽为 500μs,负脉冲波宽为250μs。

脉冲磁治疗仪技术参数

脉冲磁治疗仪技术参数

脉冲磁治疗仪技术参数
脉冲磁治疗仪技术参数
数量:2台预算:7万元/台
1、采用高场强磁场、振动、温热三种物理因子相结合进行同步治疗;*
2、脉冲磁场强度最高可达到800mT(8000GS):磁头:输出强度最低50mT,最高可达到800mT,步长调节50mT;磁垫:输出强度最低10mT,最高可达到350mT,调节步长:10-100mT调节步长为10mT,100-350mT调节步长为50mT;
3、脉冲频率:10~100(调节步长10次/分)、120次/分、300次/分、600次/分、1500次/分、3000次/分;
*4、设备自带处方的数量:≥30个;
5、治疗时间:1~99分钟可调;
6、治疗仪的输出温度:≤55℃,智能温控自动调整,达到最适温度状态;
7、显示模式:液晶显示,每个液晶显示屏均可显示强度、频率、时间、处方;
8、振动模式:可选择设置磁垫的振动模式为连续振动、断续振动;振动强度可调:可选择设置磁垫的振动强度为弱、强、无;
*9、单、双极性磁场输出:治疗仪可输出单极性(磁场N、S极固定)和双极性(磁场N、S极可互换)的磁场;
10、输出通道:4通道;
11、自带台车,方便移动。

12、质保期≥1年。

电针仪(电针治疗仪)采购参数

电针仪(电针治疗仪)采购参数

电针仪(电针治疗仪)采购参数
1.治疗原理:
电针治疗仪是利用低频脉冲对人体穴位的刺激。

2.技术参数:
1、治疗仪额定输入功率:8VA。

2、输出波形:连续波、断续波、疏密波。

3、连续波:
a)连续波频率:1Hz~100Hz 连续可调,允差±15%;
b)脉冲宽度:0.35ms±0.1ms;
4、断续波:断续周期:2.3s~6s 可调;允差±10%
5、疏密波:疏、密波变换周期:2.3s~6s 可调;允差±10%。

6、每路输出脉冲强度为:0~12V,允差±20%(负载电阻250Ω)。

7、输出通道:5 路输出。

8、入选国家中医药管理局中医诊疗设备推荐产品目录。

9、产品通过XXXX认证有限公司(CMD)ISO9001、13485 医疗器械质量管理体系认证。

3. 功能描述:
1、五路输出,每路可独立调节强度大小
2、输出波形:连续波、断续波、疏密波三种可选
3、小巧精致,操作方便
4. 适应症:
适用于周围性面神经炎恢复期的辅助治疗。

1。

中频脉冲治疗仪 产品技术要求性能指标

中频脉冲治疗仪 产品技术要求性能指标

2.性能指标2.1外观与结构2.1.1治疗仪外型应端正,表面应平整、光洁,不应有明显划痕、凹凸、锋棱及毛刺。

2.1.2治疗仪上的文字、标记应清晰、准确、牢固。

2.1.3治疗仪的各控制件操作应灵活可靠,紧固件应无松动现象。

2.1.4治疗仪的电极线与主机插座的连接应牢固可靠。

2.2载波波形2.2.1载波输出波形:方波(如图1所示),工作频率为3KHz,允差为±10%。

2.2.2载波脉冲宽度应在0.1ms~0.5ms范围内。

2.2.3载波脉冲幅度当负载阻抗为500Ω时,最大输出幅度值应不大于80V。

图12.3调制波波形及频率2.3.1模式(处方)I调制波波形:正弦波,频率80Hz,允差为±10%。

图22.3.2模式(处方)II调制波波形:正弦波,频率45Hz,允差为±10%。

图32.4输出电流在基准负载下(500欧)最大输出电流小于90mA。

2.5不同负载下的电流变化率不同负载下的电流变化率小于10%。

2.6治疗仪工作时间治疗仪的工作时间控制为1~99min可调;计时误差±10%;治疗结束时,治疗仪应停止工作。

2.7环境试验要求治疗仪的环境试验应符合GB/T14710—2009中气候环境试验Ⅱ组,机械环境试验Ⅱ组的规定。

运输试验、电源电压适应能力试验应分别符合GB/T14710—2009中4章、5章的规定。

2.8安全要求应符合GB9706.1-2007、YY0607-2007标准的要求。

2.9电磁兼容应符合YY0505-2012标准的要求,按GB4824-2013分类I组B类,符合YY0607-2007第36章的要求。

2.10电极电极应符合YY0868-2011的要求。

2.10.1尺寸规格自粘性电极尺寸最大为:60mm×50mm,应符合YY0868-2011标准 4.1条款的要求。

2.10.2导电阻抗自粘性电极的导电阻抗≤500Ω,应符合YY0868-2011标准 4.2.1条款的要求。

强脉冲光治疗仪技术参数

强脉冲光治疗仪技术参数

强脉冲光治疗仪技术参数强脉冲光治疗仪,这名字听起来就很厉害对吧?其实它可不是个高冷的科技怪兽,而是个能帮你解决皮肤问题的“小天使”。

想象一下,平时我们都忙着工作、生活,皮肤问题像小麻烦一样,时不时就会冒出来。

没办法,岁月不饶人,脸上的小细纹、色斑、痘痘,有时候就像顽皮的小孩,赖着不走。

这个时候,强脉冲光治疗仪就像个魔法师,能帮你把这些小麻烦统统赶跑。

说到这个仪器,它的工作原理其实挺简单的。

它发出强脉冲光,这种光线能够渗透到皮肤的深层,真的是深得很哦。

然后呢,它能把那些皮肤问题的“元凶”给消灭掉,听起来是不是感觉很爽快?不仅如此,强脉冲光还能够促进皮肤的自我修复。

就像是给皮肤开了个小派对,大家都忙着修复、更新,结果皮肤就变得越来越好。

谁不想在镜子前多看几眼呢?这种治疗仪的技术参数也很有趣哦。

比如它的光波长度,恰到好处,能精准地打击目标。

这可不是随便哪个光线都能做到的。

它的能量输出稳定,治疗过程中不疼不痒,真的是很温柔。

听说有些人在使用的时候,简直就像在享受美容SPA,放松得不行。

真是让人羡慕,想想自己躺在那儿,享受着这份待遇,真是舒服得不要不要的。

再说说治疗效果,强脉冲光治疗仪可不只是说说而已。

使用一段时间后,许多人都发现自己的皮肤变得光滑细腻,连那些顽固的色斑和痘印都乖乖地退去。

你说这是不是就像是晴天霹雳,给人带来意外的惊喜?而且这种仪器的适应性强,几乎适合各种肤质,不管你是干皮、油皮,还是敏感肌,统统都能来试试。

用过的人都说,效果真的很赞,跟朋友们分享的时候,眼里都是闪闪的光。

使用强脉冲光治疗仪的时候,还是要注意一些事情哦。

比如,治疗前后要做好防晒,毕竟强光照射后,皮肤可能会变得比较敏感。

就像给小朋友玩火,得小心翼翼,不能让他们受伤害。

还有就是,治疗频率也得掌握好,不要频繁使用,慢慢来,才能收获最好的效果。

这就像种花一样,急不来,细水长流才是王道。

现在市面上有很多品牌的强脉冲光治疗仪,有的名气大,有的可能是小众。

激光脉冲综合治疗仪-产品技术要求-性能指标

激光脉冲综合治疗仪-产品技术要求-性能指标

1性能指标1.1外观a)治疗仪表面应无划伤、裂痕、缺损、气泡、锋棱及毛刺;表面应清洁,文字、符号和标识应清晰、准确、牢固。

b) 治疗仪各连接部分、功能开关及调节按键,应安装准确、调节可靠,显示应正确;紧固件应无松动。

c) 热疗袋布面应柔软、缝制针迹整齐均匀,无跳针、漏针,每厘米应为2针~4针。

d) 激光治疗头的一次性柔软硅胶鼻套(以下简称鼻套),出光端面应透明光滑,不应有破损;两个支撑翅膀应完好。

e) 激光发生器应封闭在壳体内。

1.2治疗仪定时功能治疗仪应分为10min、20min、30min三档定时,为倒计时,定时误差±1min。

1.3治疗仪热疗功能(适用于ZH-2000型、ZH-6000型)1.3.1治疗仪工作30min后,热疗温度按表2规定。

表2 单位:摄氏度1.3.2超温保护装置1.3.2.1当治疗仪热疗垫表面温度超过55摄氏度时,超温保护装置应自动切断热疗带电源。

1.3.2.2当热疗垫在输出时,应有输出指示。

1.4治疗仪激光治疗功能1.4.1激光治疗头发出的激光波长应为650nm±50nm。

1.4.2激光治疗头引线长应为140cm±5cm。

1.4.3激光治疗头的激光输出功率按表3。

表3 单位:毫瓦1.4.4终端输出激光功率不稳定度St应为±10%。

1.4.5终端输出激光功率复现性Rp应为±10%。

1.4.6激光模式:单横膜(TEMeo)其光斑呈高斯分布,光斑中部的功率密度比边缘大。

1.5治疗脉冲输出1.5.1治疗脉冲的工作频率应为 1kHz方波脉冲,脉宽500μs,频率允差应为±10%。

1.5.2治疗仪整个波形分九种模式:分全功能、中频、捏揉、推拿、拔罐、针灸、拍打、刮痧、按摩。

全功能输出包括表4中32个子波形,每10s±1s自动转至下一个波形,32个不同的波形按1-32依次循环,直至定时结束;其他模式输出分别包含6种不同的子波形,在循环模式下每10s±1s自动转至下一个波形,六个不同的波形按A、B、C、D、E、F依次循环,直至定时结束,参见表4和5。

脉冲电针灸治疗仪[实用新型专利]

脉冲电针灸治疗仪[实用新型专利]

专利名称:脉冲电针灸治疗仪专利类型:实用新型专利
发明人:侯升魁,关宏毅
申请号:CN87203481
申请日:19870722
公开号:CN87203481U
公开日:
19880928
专利内容由知识产权出版社提供
摘要:本实用新型是一种脉冲电疗仪,由包括脉冲发生器和热源的主机2及电炙头3组成。

它集针刺和热炙功效于一体,以电刺激、电热代替针刺和热炙,不会给患者带来治疗上的痛苦,也无副作用。

操作简便(可由患者自己操作),电刺激程度和电热大小都可调节、构造简单、体积小、成本低廉、不仅限于医院采用,也适于广大家庭备用。

申请人:侯升魁
地址:辽宁省沈阳市中医研究所
国籍:CN
代理机构:沈阳市专利事务所
代理人:武也平
更多信息请下载全文后查看。

针灸脉冲治疗仪[实用新型专利]

针灸脉冲治疗仪[实用新型专利]

专利名称:针灸脉冲治疗仪专利类型:实用新型专利
发明人:蒋希民
申请号:CN201220513638.1申请日:20121009
公开号:CN202777462U
公开日:
20130313
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种针灸脉冲治疗仪,包括壳体,所述壳体内设有MCU处理器、脉冲发生器、控制单元、显示单元和电源,所述MCU处理器分别与所述脉冲发生器、控制单元、显示单元和电源连接,所述脉冲发生器通过导线连接有若干个脉冲输出端,所述针灸脉冲治疗仪还包括脉冲输出端固定带,所述脉冲输出端固定带上设有穴位图,在所述每个穴位上的所述脉冲输出端固定带上设有用于固定所述脉冲输出端的子扣或母扣,所述脉冲输出端上设有与所述子扣或母扣对应的母扣或子扣。

该针灸脉冲治疗仪,使使用者能够根据提示准确找准穴位进行针灸治疗,且能够达到理想的治疗效果,从而拓宽针灸脉冲治疗仪的使用范围。

申请人:蒋希民
地址:150129 黑龙江省哈尔滨市双城市永胜乡卫生院
国籍:CN
代理机构:哈尔滨市伟晨专利代理事务所(普通合伙)
代理人:张伟
更多信息请下载全文后查看。

脉冲针灸治疗仪基本参数(精)

脉冲针灸治疗仪基本参数(精)

KWD-808-I型/1型脉冲针灸治疗仪基本参数
【主要功能】:
1、能辅助探测人体穴位。

2、有无针针灸—脉冲理疗功能。

3、有电针治疗功能。

4、能代替人工按摩。

5、具有医疗定时装置及音乐提示功能。

6、具低压、低频、双向特点,开机输出安全保护装置,治疗特别安全。

【特点】:
1、输出的基波脉冲具有低压、低频、与人体生理频率范围一致特点,治疗特别有效。

2、输出脉冲波形有五种可供选择:(1)连续波(2)疏密波(3)间歇波(4)三角波(5)锯齿波
3、有六组输出,每组可独立调节幅度大小,可供同时或分别使用。

4、世界通用电压转换器:采用美国进口芯片,体积小、重量轻、效率高,输入电压范围宽,输出电压稳定,电压自动转换,世界各国通用。

具有独特的软起动,短路保护,过压保护,过载保护,过热保护。

确保仪器使用更安全,更可靠。

【技术参数】:
输入电压:85V AC-265V AC
输出电压:9VDC
输出功率:5W
输出组数:单组
电压稳定度:±1%(用户要求电压范围全程)
负载稳定度:±1%(20%负载—100%负载)
纹波比率:≤1%
效率:≥75%
【技术指标】:
重量:1.5kg
体积(mm):220x170x75。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

KWD-808-I型/1型脉冲针灸治疗仪基本参数
【主要功能】:
1、能辅助探测人体穴位。

2、有无针针灸—脉冲理疗功能。

3、有电针治疗功能。

4、能代替人工按摩。

5、具有医疗定时装置及音乐提示功能。

6、具低压、低频、双向特点,开机输出安全保护装置,治疗特别安全。

【特点】:
1、输出的基波脉冲具有低压、低频、与人体生理频率范围一致特点,治疗特别有效。

2、输出脉冲波形有五种可供选择:(1)连续波(2)疏密波(3)间歇波(4)三角波(5)锯齿波
3、有六组输出,每组可独立调节幅度大小,可供同时或分别使用。

4、世界通用电压转换器:采用美国进口芯片,体积小、重量轻、效率高,输入电压范围宽,输出电压稳定,电压自动转换,世界各国通用。

具有独特的软起动,短路保护,过压保护,过载保护,过热保护。

确保仪器使用更安全,更可靠。

【技术参数】:
输入电压:85V AC-265V AC
输出电压:9VDC
输出功率:5W
输出组数:单组
电压稳定度:±1%(用户要求电压范围全程)
负载稳定度:±1%(20%负载—100%负载)
纹波比率:≤1%
效率:≥75%
【技术指标】:
重量:1.5kg
体积(mm):220x170x75。

相关文档
最新文档
