心电图导联连接快速确定位置及图示
心电图机十二导联分别接在什么地位
心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间v2：胸骨左缘第四肋间v3：v2与v4连线的中点v4：左锁骨中线与第5肋间交点处v5：左腋前线与v4同一水平v6：左腋中线与v4同一水平v7：左腋后线与v4同一水平v8：脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：红色：右上肢黑色：右下肢黄色：左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA) ：左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C）：C1 胸骨右缘第4肋间；C2 胸骨左缘第4肋间；C3 C2与C4两点连线之中点；C4 锁骨中线与第5肋间之交点；C5 左腋前线与V4同一水平之交点；C6 左腋中线与V4同一水平之交点，这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。
心电图12导联连接彩色示意图
时间：二O二一年七月二十九日
心电图12导联连接黑色示意图之老阳三干创作
全导心电导联线的装置办法
1、用75%的乙醇对人体的10个丈量部位进行清洁,目的是清除人体皮肤上的角质层和汗渍,避免电极球和电极夹子接触不良.（10个电极贴位置见下图）
2、将心电导联线的电极头与胸导联和肢体导联电极扣扣好.
3、导联具体链接办法：
⏹胸部电极装置
胸导联主要包含：C1(V1)、C2(V2)、C3(V3)、C4(V4)、
C5(V5)、C6(V6),按压胸电极的吸球,将胸电极吸附于C1-
C6(V1-V6)位置.示意图如下：
具体连接办法见表一:
⏹四肢电极连接：
肢体导联电极夹应装于双手双脚的柔软皮肤上.示意图如下：
时间：二O二一年七月二十九日。
心电图导联定位PPT课件
冠状动脉造影
冠状动脉主要分支管腔狭窄≥50%（或≥75%） 有意义 左主干狭窄包括左主干病变或前降支及旋支 同时受累 两支以上狭窄≥50%~70%是多支病变
13
ST段测量
以QRS波起点作为基线点，QRS与ST段交 界处为J点，J点后60~80ms处是ST段移位测量 点
ST段抬高或降低≥0.1mV始有意义。 梗死性Q波指两个或多个相邻导联出现新的Q 波，且Q波时限≥30ms；后壁MI表现V1或V2导联 Q波时限≥40ms，R/S≥1
14
ST改变的意义
ST段抬高提示大片心肌缺血。 ST段降低提示: 镜像改变
边界模糊的心肌缺血
15
单纯ST段降低
单纯ST段降低≥1mm,高度提示急性心梗。 弥漫性ST段降低提示多支病变 胸导弥漫性ST段降低 V2~V3提示回旋支 V4~V6提示前降支
16
ST段抬高伴ST段降低
前壁 MI伴下壁ST段降低通常是镜像改变。 下壁MI伴前壁ST段降低
前降支近段
前降支中远段
S T aV R 抬 高 是
I、 II、 V 4~ V 6S T 段 压 低
是
否
总 振 幅 ≥ 1 .8 m V
V 1S T 段 抬 高
排除左主干
S T V 1< S T a V R 左主干
S T V 1> S T a V R 前降支开口或近段
II、 III、 a V F S T 段 抬 高
25
前降支开口、近段、中段重度狭窄
26
左前降支中远段闭塞
1、胸导联V1~V3ST段抬高的同时下壁导 联的ST段也抬高
2、 V4~V6导联出现新的病理性Q波 或QS波 3、 V2导联R波振幅增高 4、前壁导联抬高的同时aVL导联出 现ST段压低

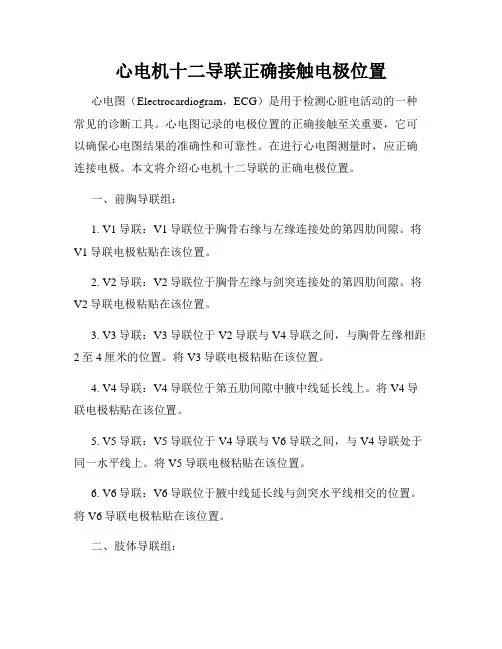

心电机十二导联正确接触电极位置
心电机十二导联正确接触电极位置心电图（Electrocardiogram，ECG）是用于检测心脏电活动的一种常见的诊断工具。
心电图记录的电极位置的正确接触至关重要，它可以确保心电图结果的准确性和可靠性。
在进行心电图测量时，应正确连接电极。
本文将介绍心电机十二导联的正确电极位置。
一、前胸导联组：1. V1导联：V1导联位于胸骨右缘与左缘连接处的第四肋间隙。
将V1导联电极粘贴在该位置。
2. V2导联：V2导联位于胸骨左缘与剑突连接处的第四肋间隙。
将V2导联电极粘贴在该位置。
3. V3导联：V3导联位于V2导联与V4导联之间，与胸骨左缘相距2至4厘米的位置。
将V3导联电极粘贴在该位置。
4. V4导联：V4导联位于第五肋间隙中腋中线延长线上。
将V4导联电极粘贴在该位置。
5. V5导联：V5导联位于V4导联与V6导联之间，与V4导联处于同一水平线上。
将V5导联电极粘贴在该位置。
6. V6导联：V6导联位于腋中线延长线与剑突水平线相交的位置。
将V6导联电极粘贴在该位置。
二、肢体导联组：1. Lead I导联：Lead I导联电极位于右手腕部的尖端，左手腕部的尖端。
将两个电极分别连接在右手和左手腕部的尖端。
2. Lead II导联：Lead II导联电极位于右手腕部的尖端，左脚踝部的内侧。
将右手腕部的尖端电极和左脚踝部的内侧电极相连。
3. Lead III导联：Lead III导联电极位于左手腕部的尖端，左脚踝部的内侧。
将左手腕部的尖端电极和左脚踝部的内侧电极相连。
4. aVR导联：aVR导联电极位于脚踝部的任一侧尖端，右手腕部的尖端。
将右手腕部的尖端电极和脚踝部的任一侧尖端电极相连。
5. aVL导联：aVL导联电极位于左侧腋窝或左侧锁骨中部，脚踝部的任一侧尖端。
将左侧腋窝或左侧锁骨中部电极和脚踝部的任一侧尖端电极相连。
6. aVF导联：aVF导联电极位于右侧腋窝或右侧锁骨中部，脚踝部的任一侧尖端。
将右侧腋窝或右侧锁骨中部电极和脚踝部的任一侧尖端电极相连。
心电图机导联位置123
心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间 v2：胸骨左缘第四肋间v3：v2与v4连线的中点 v4:左锁骨中线与第5肋间交点处v5:左腋前线与v4同一水平 v6：左腋中线与v4同一水平v7:左腋后线与v4同一水平 v8:脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反!心电图的导联分为肢体导联和胸导联.颜色顺序分别如下：肢体导联：红色：右上肢黑色:右下肢黄色:左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联:V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置:左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7:红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5,6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA） :左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C) ： C1 胸骨右缘第4肋间C2 胸骨左缘第4肋间C3 C2与C4两点连线之中点C4 锁骨中线与第5肋间之交点C5 左腋前线与V4同一水平之交点C6 左腋中线与V4同一水平之交点这六种指的是测六个位置的胸电极，即在测量时贴电极时,贴V或C胸电极时，只贴c1-c6其中之一.对角安放白色电极（RA）和红色电极（LL）以便获得最佳呼吸波。

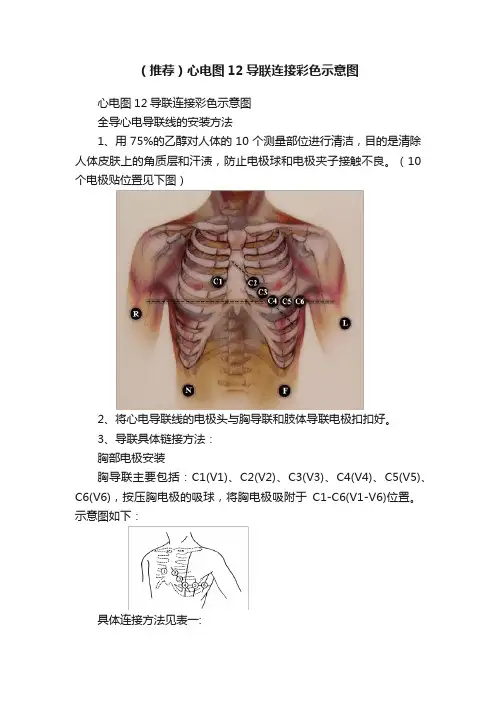

（推荐）心电图12导联连接彩色示意图
（推荐）心电图12导联连接彩色示意图
心电图12导联连接彩色示意图
全导心电导联线的安装方法
1、用75%的乙醇对人体的10个测量部位进行清洁，目的是清除人体皮肤上的角质层和汗渍，防止电极球和电极夹子接触不良。
（10个电极贴位置见下图）
2、将心电导联线的电极头与胸导联和肢体导联电极扣扣好。
3、导联具体链接方法：
胸部电极安装
胸导联主要包括：C1(V1)、C2(V2)、C3(V3)、C4(V4)、C5(V5)、C6(V6)，按压胸电极的吸球，将胸电极吸附于C1-C6(V1-V6)位置。
示意图如下：
具体连接方法见表一:
四肢电极连接：
肢体导联电极夹应装于双手双脚的柔软皮肤上。
示意图如下：
具体链接方法见表二:
导联线R (RA) L (LA) F(LL) N(RF) 颜色红黄绿黑连接部位右手腕左手腕左脚腕右脚腕导联线颜色连接部位
C1(V1) 红胸骨右缘第4肋间
C2(V2) 黄胸骨左缘第4肋间
C3(V3) 绿C2(V2)-C4(V4)连线的中点
C4(V4) 灰左锁骨中线第5肋间
C5(V5) 黑左腋前线与C4(V4)平齐
C6(V6) 紫左腋中线与C4(V4)平齐
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
心电图导联连接快速确定位置及图示
个人收集整理-ZQ
心电图导联连接
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分.
单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器地负端相连，成为无关电极.另一个电极和描记器正端相连，作为探查电极，可放在胸壁地不同部位.分别构成种单极胸导联，电极地位置是：b5E2R。
，胸骨右缘第肋间；
，胸骨左缘第肋间；（乳头水平胸骨（第四肋间隙）右侧，左侧）
，左锁骨中线第肋间；(乳头下方一指处地肋间隙（第五肋间隙）)
，在与连线地中点；，左腋前线与同一水平；
，在腋中线与同一水平..
1 / 1。
心电图机导联位置123
心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间 v2：胸骨左缘第四肋间v3：v2与v4连线的中点 v4：左锁骨中线与第5肋间交点处v5：左腋前线与v4同一水平 v6：左腋中线与v4同一水平v7：左腋后线与v4同一水平 v8：脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：红色：右上肢黑色：右下肢黄色：左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA) ：左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C）： C1 胸骨右缘第4肋间C2 胸骨左缘第4肋间C3 C2与C4两点连线之中点C4 锁骨中线与第5肋间之交点C5 左腋前线与V4同一水平之交点C6 左腋中线与V4同一水平之交点这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。
心电图导联线的连接
心电图导联线的连接
电极位置和标志符号导联线的颜色
右手臂（RA）红（右手）左手臂（LA）黄（左手）左脚（LL）绿（左脚）右脚（RL）黑（右脚）胸部（V1/C1）红（胸1）胸部（V2/C2）黄（胸2）胸部（V3/C3）绿（胸3）胸部（V4/C4）棕（胸4）胸部（V5/C5）黑（胸5）胸部（V6/C6）紫（胸6）
一般按照颜色记，做几次就熟了。
肢导：
右手腕---红色左手腕---黄色
左脚腕---绿色右脚腕---黑色
（如果绿色和黑色的电极夹在一起，夹在哪只脚腕都可以）
胸导：
V1：探查电极放在胸骨右缘第4肋间。
---红色V2：探查电极放在胸骨左缘第4肋间。
---黄色V3：探查电极放在V2 与V4连线的中点。
---绿色V4：探查电极放在锁骨中线与第5肋间的交点上。
---棕色V5：探查电极放在左腋前线与第5肋间的交点上。
---黑色V6：探查电极放在左腋中线与第5肋间的交点上。
---紫色。
【你知道么】心电图导联的连接方法
【你知道么】心电图导联的连接方法肢体联连接法：
右上肢→红线、左上肢→黄线
左下肢→绿线、右下肢→黑线
（简单记忆法：又红又黑）
胸导联连接法：
V1，胸骨右缘第4肋间。
V2，胸骨左缘第4肋间。
V3，V2与V4两点连线中点。
V4，左锁骨中线与第5肋间相交处。
V5，左腋前线同V4水平。
V6，左腋中线同V4水平。
V7，左腋后线同V4水平。
V8，左肩胛线同V4水平。
V9，左脊旁线同V4水平。
V3R~V6R，右胸部与V3~V6对称处
V1~V6接线按颜色顺序：
红、黄、绿、褐、黑、紫
（注意：V5~V9导联水平均是指同V4水平，并非指的是都在第5肋间）
致谢来源：本资料综合自网络，感谢原作者，如有侵权请后台留言妥善处理。
心电图导联位置
心电图导联位置心电图是一种常见的临床检查方法，用于评估心脏的电活动情况。
在进行心电图检查时，正确的导联位置非常重要，因为错误的导联位置可能会导致心电图结果不准确或无法解读。
本文将介绍心电图导联位置的准确放置方法。
一、前胸导联1. V1导联：将导联电极贴在胸骨右缘的第四肋间隙处。
2. V2导联：将导联电极贴在胸骨左缘的第四肋间隙处。
3. V3导联：将导联电极贴在V2导联与V4导联之间的位置。
4. V4导联：将导联电极贴在腋前线与胸骨中线的交点处。
5. V5导联：将导联电极贴在V4导联与V6导联之间的位置。
6. V6导联：将导联电极贴在腋中线的第五肋间隙处。
二、四肢导联1. 右手臂导联（RA）：将导联电极贴在右手腕横纹与小臂内侧之间的位置。
2. 左手臂导联（LA）：将导联电极贴在左手腕横纹与小臂内侧之间的位置。
3. 左脚导联（LL）：将导联电极贴在左脚踝骨与趾骨之间的位置。
4. 右脚导联（RL）：将导联电极贴在右脚踝骨与趾骨之间的位置。
三、胸导联胸导联是连接四肢导联与前胸导联的桥梁，用于增强心脏电信号的捕捉和信号幅度的放大。
四、头部导联头部导联主要用于检测心电图的P波和T波。
四肢导联、胸导联和头部导联的连接顺序应按照心电图仪器上的标识进行连接。
导联电极的粘贴要求：1. 导联电极应贴在清洁、干燥和无污染的皮肤上。
2. 导联电极和皮肤之间不得有空隙。
3. 导联电极应贴紧，但不应过紧。
4. 导联电极贴在毛发稀疏的部位，避免贴在有毛发的区域。
5. 导联电极不得贴在肌肉、骨骼或其他干扰信号的区域。
总结：正确的心电图导联位置是获得准确结果的前提。
在进行心电图检查时，应根据导联位置的要求，将导联电极准确贴在相应的位置。
导联电极的粘贴要求也是保证心电图信号质量的重要因素。
只有在正确导联位置和正确贴电极的情况下，才能获得准确、可靠的心电图结果，从而更好地评估心脏的电活动情况。
心电图机十二导联分别接在什么位置
心电图机十二导联分别接在什么位置12导联位置：红黄黑绿分别夹在左腕、右腕、右踝、左踝v1：胸骨右缘第四肋间v2：胸骨左缘第四肋间v3：v2与v4连线的中点v4：左锁骨中线与第5肋间交点处v5：左腋前线与v4同一水平v6：左腋中线与v4同一水平v7：左腋后线与v4同一水平v8：脊柱旁与v4同一水平18导联心电图的颜色顺序及位置口诀：红黄绿棕黑紫，手和胸一样，左脚绿右脚黑。
PS：脚上可以接反，但是手上不能接反！心电图的导联分为肢体导联和胸导联。
颜色顺序分别如下：肢体导联：红色：右上肢黑色：右下肢黄色：左上肢绿色：左下肢注：肢体导联有个记忆方式红配黑。
黄配绿。
在操作的时候一定不要搞错了。
胸导联：V1：红色在体表的位置：胸骨右缘第四肋间V2：黄色在体表的位置：胸骨左缘第四肋间V3：绿色在体表的位置：V2,V4连线的中点V4：褐色在体表的位置：左锁骨中线第五肋间V5：黑色在体表的位置：左腋前线与V4同水平V6：紫色在体表的位置：左腋中线与V4导联同一水平一般情况下只用做6个胸导联，记忆胸导联有个方法，就是以乳头为界，最关键位置找到V1后面就好办了。
V7：红色在体表的位置：腋后线V8：黄色在体表的位置：肩胛中线与4，5，6水平V9：蓝色在体表的位置：脊柱旁线心电监护仪导联线的五个颜色分别在身上的哪几个部位黑白棕红绿心电监护仪的导线位置是相对的，也就是说位置相对移一点是不要紧的，例如RA贴在右手臂上一样也会出心电图。
如果是按以下位置贴的话效果是最好的：白线（RA）：右锁骨中线与第2肋间之交点；黑线（LA) ：左锁骨中线与第2肋间之交点；红线（LL）：左下腹；绿线（RL）：右下腹；棕线（C）：C1 胸骨右缘第4肋间；C2 胸骨左缘第4肋间；C3 C2与C4两点连线之中点；C4 锁骨中线与第5肋间之交点；C5 左腋前线与V4同一水平之交点；C6 左腋中线与V4同一水平之交点，这六种指的是测六个位置的胸电极，即在测量时贴电极时，贴V或C胸电极时，只贴c1-c6其中之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图导联连接
红黄绿棕黑紫
口诀：左手梨黄橙橙，右手番茄红彤彤；
右足踩地黑黝黝，左脚踏青绿茵茵；
胸前导联白墩墩，红黄绿棕青紫分。
单极胸导联
将一个测量电极固定为零电位（中心电端法），把中心电端和心电描记器的负端相连，成为无关电极。
另一个电极和描记器正端相连，作为探查电极，可放在胸壁的不同部位。
分别构成6种单极胸导联，电极的位置是：
V1，胸骨右缘第4肋间；
V2，胸骨左缘第4肋间；（乳头水平胸骨（第四肋间隙）右侧V1，左侧V2）
V4，左锁骨中线第5肋间；(乳头下方一指处的肋间隙（第五肋间隙）V4)
V3，在V2与V4连线的中点；V5，左腋前线与V4同一水平；
V6，在腋中线与V4同一水平。
