发电机断路器设计相关问题探究

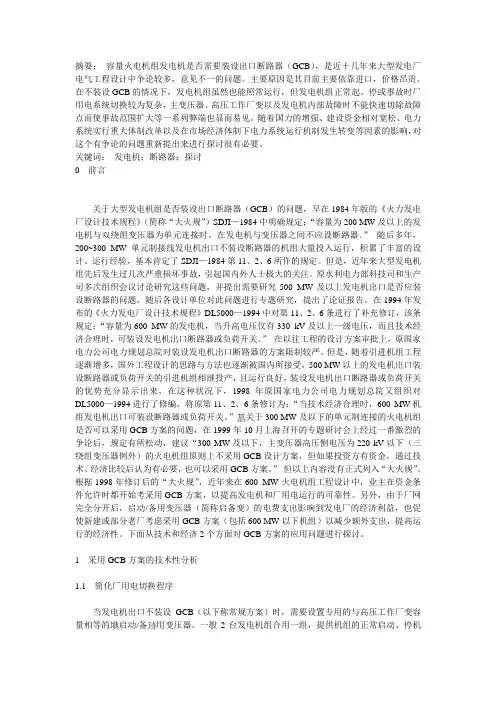

大容量发电机出口断路器应用问题的探讨
摘要：容量火电机组发电机是否需要装设出口断路器（GCB），是近十几年来大型发电厂电气工程设计中争论较多，意见不一的问题。
主要原因是其目前主要依靠进口，价格昂贵。
在不装设GCB的情况下，发电机组虽然也能照常运行，但发电机组正常起、停或事故时厂用电系统切换较为复杂，主变压器、高压工作厂变以及发电机内部故障时不能快速切除故障点而使事故范围扩大等一系列弊端也显而易见。
随着国力的增强、建设资金相对宽松、电力系统实行重大体制改革以及在市场经济体制下电力系统运行机制发生转变等因素的影响，对这个有争论的问题重新提出来进行探讨很有必要。
关键词：发电机；断路器；探讨0前言关于大型发电机组是否装设出口断路器（GCB）的问题，早在1984年版的《火力发电厂设计技术规程》（简称“大火规”）SDJI—1984中明确规定：“容量为200 MW及以上的发电机与双绕组变压器为单元连接时，在发电机与变压器之间不应设断路器。
”随后多年，200~300 MW单元制接线发电机出口不装设断路器的机组大量投入运行，积累了丰富的设计、运行经验，基本肯定了SDJI—1984第11、2、6所作的规定。
但是，近年来大型发电机组先后发生过几次严重损坏事故，引起国内外人士极大的关注。
原水利电力部科技司和生产司多次组织会议讨论研究这些问题，并提出需要研究500 MW及以上发电机出口是否应装设断路器的问题，随后各设计单位对此问题进行专题研究，提出了论证报告。
在1994年发布的《火力发电厂设计技术规程》DL5000—1994中对第11、2、6条进行了补充修订，该条规定：“容量为600 MW的发电机，当升高电压仅有330 kV及以上一级电压，而且技术经济合理时，可装设发电机出口断路器或负荷开关。
”在以往工程的设计方案审批上，原国家电力公司电力规划总院对装设发电机出口断路器的方案限制较严。
但是，随着引进机组工程逐渐增多，国外工程设计的思路与方法也逐渐被国内所接受，500 MW以上的发电机出口装设断路器或负荷开关的引进机组相继投产，且运行良好，装设发电机出口断路器或负荷开关的优势充分显示出来，在这种状况下，1998年原国家电力公司电力规划总院又组织对DL5000—1994进行了修编，将原第11、2、6条修订为：“当技术经济合理时，600 MW机组发电机出口可装设断路器或负荷开关。
略论发电机保护用真空断路器应用中的若干问题
略论发电机保护用真空断路器应用中的若干问题摘要：对于很多大容量、安全性要求高的机组进来说，发电机断路器的安装非常重要，这样可以使发电机具有较高的可靠性。
所以要在新建的火力发电发电机变压器与升压变压器间安装断路器，这也可以使产供电系统的稳定性得到保障。
本文就对真空断路器应用中的问题进行了论述，其中涉及到额定电流过大、开断电流过大、失步开断等。
关键词：发电机保护；真空断路器；问题真空断路器在我国得到了广泛的应用，其在很多方面要优于其他类型的断路器。
而且在中低压领域，真空断路器有着非常大的优势。
当然任何设备都不能够完全确保不会出现一些状况，真空断路器也不例外。
所以，对真空断路器应用中出现的问题进行分析、探讨很有必要，针对这些问题提出措施具有非常重要的意义。
1、发电机保护用断路器应用简述GCB直接连接在发电机与升压变压器主回路之间，由于近年来用电量的加大，很多大型电站机组容量被提升，这样也就提升了对电站运行的可靠性要求[1]。
这也致使很多新发电厂在发电机出口端装设发电机保护用断路器。
这不仅省去了电源专用线路使结构简化，还降低了总成本，提高了电厂保护的可靠性[2]。
早期的发电厂采用的单元接线方式为单机-单变的方式，在主变压器与发电机之间不装设断路器。
这是由于单线连接方式中发电机高压侧主断路器提供保护会使操作、控制更加复杂，也在一定的程度上提升了运行成本。
图1为某厂家采用的发电机保护断路器的单元接线图。
图 1 装设发电机保护器断路器的单元接线图2、真空断路器的相关问题发电机出口端的工作条件与一般的输配电断路器不同，所以发电机保护用真空断路器就需要很多的技术要求。
发电机组容量决定着流过真空断路器触头与导电系统的额定电流，而机组的容量越大，流过导电系统与断路器触头的电流就会越大，这样会出现发热的情况，对设备会造成一定的损害[3]。
由于现在的机组容量大，所以这需要保护用发电机组的真空断路器可进行大短路电流的开断。
发电机断路器失灵保护判据问题探讨
发电机断路器失灵保护判据问题探讨兀鹏越;孙钢虎;徐金;许寅智;刘国荣【摘要】This paper discussed and analyzed a mal-operation of generator circuit breaker failure protection, brought out the issues that existed in the current criteria which may lead to protection failure. By analyzing the single phase-to-ground fault and phase-to-phase fault in small current earthing system.To determine the reason that cause incapable pick up of overcurrent element, thus to put forward some suggests to improve the criteria for generator circuit breaker failure protection.%对一起发电机出口断路器失灵保护误动事故进行了论述和分析,提出了现有发电机断路器失灵保护中的电流判据会导致保护拒动的问题,分析了小电流接地系统单相接地及相间短路等故障时,断路器失灵保护电流判据无法起动的原因,对改进发电机断路器失灵保护判据提出了采用有流判据及增加电压等判据的建议。
【期刊名称】《电气技术》【年(卷),期】2012(000)012【总页数】4页(P74-77)【关键词】断路器失灵;发电机断路器;误动;小电流接地;保护判据【作者】兀鹏越;孙钢虎;徐金;许寅智;刘国荣【作者单位】西安热工研究院有限责任公司,西安710043;西安热工研究院有限责任公司,西安710043;南瑞继保电气有限公司,南京211100;南瑞继保电气有限公司,南京211100;西北电力建设第一工程公司,陕西渭南714000【正文语种】中文【中图分类】TM561按照《防止电力生产重大事故的二十五项重点要求》[1]中11.6条的要求：“发电机变压器组的主断路器出现非全相运行时，其相关保护应及时起动断路器失灵保护，在主断路器无法断开时，断开与其相连在同一母线上的所有电源。

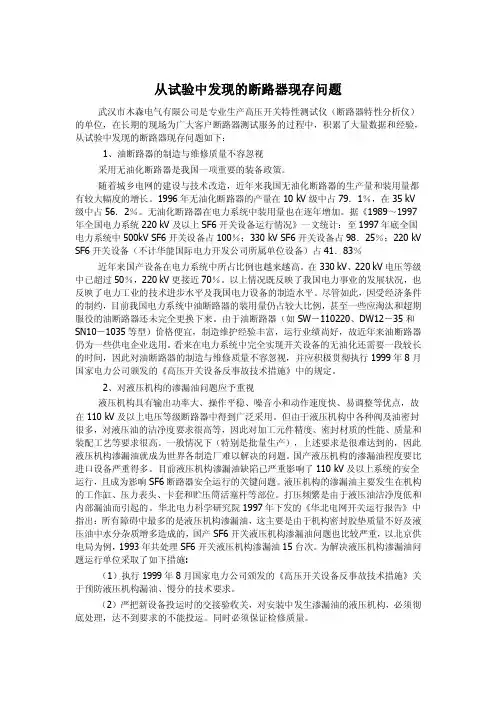

断路器现有问题及改进方法
从试验中发现的断路器现存问题武汉市木森电气有限公司是专业生产高压开关特性测试仪（断路器特性分析仪）的单位，在长期的现场为广大客户断路器测试服务的过程中，积累了大量数据和经验，从试验中发现的断路器现存问题如下：1、油断路器的制造与维修质量不容忽视采用无油化断路器是我国一项重要的装备政策。
随着城乡电网的建设与技术改造，近年来我国无油化断路器的生产量和装用量都有较大幅度的增长。
1996年无油化断路器的产量在10 kV级中占79．1％，在35 kV 级中占56．2％。
无油化断路器在电力系统中装用量也在逐年增加。
据《1989～1997年全国电力系统220 kV及以上SF6开关设备运行情况》一文统计：至1997年底全国电力系统中500kV SF6开关设备占100％；330 kV SF6开关设备占98．25％；220 kV SF6开关设备（不计华能国际电力开发公司所属单位设备）占41．83％近年来国产设备在电力系统中所占比例也越来越高。
在330 kV、220 kV电压等级中已超过50％，220 kV更接近70％。
以上情况既反映了我国电力事业的发展状况，也反映了电力工业的技术进步水平及我国电力设备的制造水平。
尽管如此，因受经济条件的制约，目前我国电力系统中油断路器的装用量仍占较大比例，甚至一些应淘汰和超期服役的油断路器还未完全更换下来。
由于油断路器（如SW－110220、DW12－35和SN10－1035等型）价格便宜，制造维护经验丰富，运行业绩尚好，故近年来油断路器仍为一些供电企业选用。
看来在电力系统中完全实现开关设备的无油化还需要一段较长的时间，因此对油断路器的制造与维修质量不容忽视，并应积极贯彻执行1999年8月国家电力公司颁发的《高压开关设备反事故技术措施》中的规定。
2、对液压机构的渗漏油问题应予重视液压机构具有输出功率大、操作平稳、噪音小和动作速度快、易调整等优点，故在110 kV及以上电压等级断路器中得到广泛采用。
大容量发电机出口断路器在我国的制造和应用问题
大容量发电机出口断路器在我国的制造和应用问题大容量发电机出口断路器在我国的制造和应用问题摘要：大容量发电机出口是否要装断路器（GCB）在我国过去和现在都存在较大争议，如何正确应用，不同类型的机组有不同的要求。
现在很多地方均在建设超临界或超超临界的大型燃煤火力发电机组，以便迅速扭转电力紧张局面。
为取得较高的可靠性和经济性，都希望装设发电机出口断路器（GCB），从而使发电机出口断路器的供需矛盾扩大。
文章介绍了我国大容量发电机出口断路器的应用状况及生产情况，同时对国外GCB制造技术的现状进行了介绍。
指出了研发具有我国自主知识产权的大容量发电机出口断路器的必要性。
关键词：电力系统；发电机；大容量发电机出口断路器（GCB）；制造；应用我国自20世纪80年代开始，随着电力需求的高速增长，大型火力发电机组的容量由125MW迅速向200、300、600MW级及以上发展，成为电力系统的主力机组。
由于历史原因和设计规程的制约，发电机和变压器只能以发电机-变压器组的单元制接线方式运行，这给正常的运行操作带来诸多不便，特别是事故时的厂用电快速切换存在较大风险，极有可能因切换失败而使厂用电中断，厂用电的可靠性较低。
所以，在发电机的出口加装断路器（GCB），不论是从安全技术层面还是从经济运行层面来讲都很有必要。
1 应用状况1.1 在大型火电机组的应用现状我国20世纪80年代开始出现125 MW的火电机组，1984年，原水利电力部为适应大火电设计要求，在1979年颁布的《火力发电厂设计技术规程》（SDJ1—1979）基础上进行了修订，修订后的编号为SDJ1—1984，并明确规定：汽轮发电机组容量为12～25 MW时，火电厂设计暂时按SDJ 1—1979执行；容量为50～600 MW时，火电厂设计按SDJ 1—1984执行。
所以，1984后修订的DL 5000—1994、DL 5000—1998和DL 5000—2000等《火力发电厂设计技术规程》，都简称为“大火规”。

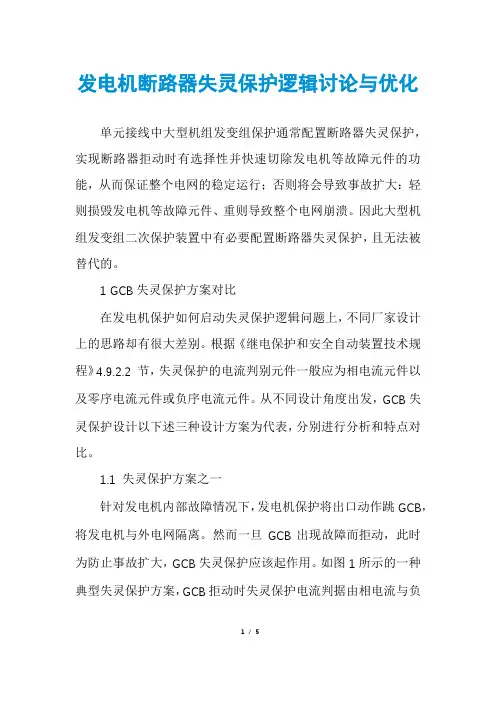

发电机断路器失灵保护逻辑讨论与优化
发电机断路器失灵保护逻辑讨论与优化单元接线中大型机组发变组保护通常配置断路器失灵保护，实现断路器拒动时有选择性并快速切除发电机等故障元件的功能，从而保证整个电网的稳定运行；否则将会导致事故扩大：轻则损毁发电机等故障元件、重则导致整个电网崩溃。
因此大型机组发变组二次保护装置中有必要配置断路器失灵保护，且无法被替代的。
1 GCB失灵保护方案对比在发电机保护如何启动失灵保护逻辑问题上，不同厂家设计上的思路却有很大差别。
根据《继电保护和安全自动装置技术规程》4.9.2.2 节，失灵保护的电流判别元件一般应为相电流元件以及零序电流元件或负序电流元件。
从不同设计角度出发，GCB失灵保护设计以下述三种设计方案为代表，分别进行分析和特点对比。
1.1 失灵保护方案之一针对发电机内部故障情况下，发电机保护将出口动作跳GCB，将发电机与外电网隔离。
然而一旦GCB出现故障而拒动，此时为防止事故扩大，GCB失灵保护应该起作用。
如图1所示的一种典型失灵保护方案，GCB拒动时失灵保护电流判据由相电流与负1/ 5序电流取“或”构成，同时叠加GCB合闸位置触点和其他启动失灵的保护动作接点，经“与”门输出动作；其分别经延时t1、t2出口：跳GCB和全停。
（全停出口动作：跳变压器高压侧断路器、跳GCB、跳汽轮机、灭磁等。
）该GCB失灵保护逻辑方案中电流判据需要经整定，正序电流按躲过发电机额定负荷电流In整定，并考虑一定的可靠和返回系数，一般取值区间为1.16至1.44倍的In；按躲过正常运行时发电机最大不平衡电流整定，负序电流一般取值0.1～0.2倍的In，保护动作可靠，不容易发生误动。
1.2 失灵保护方案之二图2所示GCB失灵保护逻辑方案二在方案一的基础上进行了补充和调整，相电流元件判据ⅠOP=K*Ⅰn （K1），使得发电机正常运行情况下GCB位置触点和相电流判据一直开放，此时相关保护动作开入接点成为断路器失灵保护唯一闭锁条件。
考虑保护动作接点可能存在误动的情况，引入主汽门位置接点或者灭磁开关位置接点，与保护接点构成与门作为闭锁接点，一定程度上增加了保护的可靠性。
发电厂电气控制与保护设计问题分析
发电厂电气控制与保护设计问题分析目前火力发电厂中的电气控制和管理存在一系列的问题，所以加强火力发电厂中的电气控制和管理是电厂管理工作中的重点。
在我国快速发展和改变发展方式的关键时期，任何可能阻碍发展的因素都要全面的考虑到，并且采取有效措施解决阻碍我国社会和经济发展的障碍，继而保证我国可以顺利发展早日实现我国现代化建设和全面建成小康社会。
鉴于此，本文主要介绍了发电厂电气控制与保护设计等问题，仅供参考。
标签：火电厂；电气；控制；设计一、电气控制室的选择目前在发电厂对于电气控制室的选择上，还没有统一的规定，是利用主控室还是单元控制室则需要根据电厂的单机容量、相关经验等来进行选择。
这两种形式的电气控制室在运行过程中都有其各自的优缺点。
单机一控：采用单机一控，不仅有利于安装、操作、监视、测量、调试，而且还对单元具有较强的保护性，而且控制室环境较大，环境较好，但还是会存在着两台机公用设备的情况，这样就会造成两地控制、管理分散，需要运行人员多的问题，给运行和管理都带来较大的不便。
两机一控：由于采用此种控制室，两台公用设备在布置上较为集中，不需要进行两地控制，而且接线较为简单，易于操作，不需要较多的值班人员，对电缆所用量少，节约了成本。
但对一台设备进行安装、调试、维护和故障处理时，则会给另一台设备带来一定的干扰。
二、电气设备的控制方式目前，发电厂有强电控制、弱电选线控制及微机监控三种方式对电气设备控制方式。
断路器的跳合闸与控制回路的选择有很大关系，目前一般通过强弱电转换装置来实现弱电控制断路器，从而导致接线复杂，可靠性不高。
而强电控制则接线简单、运行方便、调试容易、安全可靠，因此，目前很多火电厂基本均采用强电控制方式。
随着科学技术的不断发展，微机控制技术也日趋成熟，采用微机监控方式将电气控制纳入DCS系统以提高机组的自动化运行水平，从而达到了炉机电单元统一管理水平。
因此，选用哪种控制方式要因情况而异，就安全稳定和机组规模来说，微机控制是大势所趋，也与示范电厂自动化设计原则和目标相符合。
中小水电站发电机断路器设计选型探讨
关合能力要求高 ， 型式试验的考核也相对严格得多。
通用型断路器苛刻得多。
２ ２ 发 电机 短路 的开 断试 验 ．
２ Ｃ Ｇ Ｂ的主要型式试验考核 内容
依据当前 国际通用的 Ａ Ｓ ＩＥ Ｃ７ １ Ｎ ＩＥ Ｅ ３ —０３以对 ／
平和质量保障体系的随机性 ， 相对于价格 昂贵的水 轮发 电机而 言 ， Ｇ Ｂ回 路 ， 应 加 装 过 电压 保 护 在 Ｃ 仍 装置 。
４ ２ 避 免 Ｇ Ｂ设 计选 型 的误 区 ． Ｃ
早期 在 Ｇ Ｂ标 准未 实施之 前 ， Ｃ因为没 有专 门的
发 电机 断路器 产 品 ， 人们 对 于 发 电机 断 路器 设 计选 型， 只是 考虑 额定 电流 、 短路 开断 电流和直 流分量较 大 ， 可 以应 用 于发 电机 回路 。我 国过 去 常用 于 中 就 小 容量水 电站 的发 电机 断路 器 主要 是少 油 ｓ ３ ０ Ｎ —１ 型和 Ｓ ４—１ ， 些产 品 的结 构 比较 简单 、 Ｎ ０型 这 技术落 后、 额定参 数低 、 行 极 不 可靠 、 运 满足 不 了 当前 发展 中的 中小 型水力 发 电站 的技 术 和 安 全运 行 要求 ， 逐 步将 被新 型真 空断路 器所 取 代 。设计 选 型 Ｇ Ｂ时 ， Ｃ 除应 满足 额定 电流 、 路 开 断 电 流和 直 流分 量 的 同 短 时， 必须充 分考 虑 回路 的时 问 常数 ， 瞬态 恢 复 电压 、 失步 开断 电流 和关 合 电流等 其 它 参数 ， 免 忽视 这 避 些 因素 ， 择优选 择符合 发 电机 断路器标 准 的产品 。
发 电机短路 的开断试验条件则更为苛刻 ， 该试 验具有更高 的直流分量 。按照 Ａ Ｓ ＩＥ Ｃ７ １ Ｎ ＩＥ Ｅ ３ —０３ ／
小议水电站发电机断路器
小议水电站发电机断路器[摘要] 随着我国电力系统建设的全面推进，大型水电站的大量兴建使其安全运行问题备受关注。
而发电机断路器作为在最苛刻开断条件下的大电流、大容量、价格昂贵的中压断路器，在大型水电站中的应用已较为成熟和广泛，但在中小型水电站中，由于认识不足，再加上场地布置和经济方面的考虑，发电机出口采取装设断路器的设计方案极为少见，大多以普通配电型断路器替代，使机组长期安全运行存在潜在危险。
本文对中小型发电站发电机断路器的特点、设计及选型进行了探讨。
[关键词] 水电站发电机断路器设计选型依照惯例，电力系统通常将单机容量为1OOMV A及以下的发电机组称为中小型发电机。
随着水电站发电机组的不断扩大和发展已初具规模，发电站设备也逐渐暴露出负荷变化大、无功调节难、隔离开关接触性能得不到保证等缺陷，发电机增加出口断路器已经势在必行。
一、发电机断路器的特点1．适应水电站某些类型电气主接线的需要一些水电站电气主接线的接线方式决定了必须装设发电机断路器。
如规范规定，对扩大单元回路、三绕组变压器回路或自耦变压器回路必须装设发电机断路器；此外，对抽水蓄能电站当在发电电动机电压侧进行换相时，也应装设发电机断路器。
2．适应水电站频繁调峰的要求对主变高压侧为3／2、4／3断路器接线或多角形等环形接线的水电厂，以装设发电机断路器为宜。
水电厂多在系统中担任调峰、调频任务。
开机、停机频繁，一天要开停2～3次，一年可达700～1000次。
如果主变高压侧为3／2、4／3断路器接线或多角形等环形接线，而主变低压侧又未装设发电机断路器，则每次开停机均会影响高压侧短时开环运行、且因并联合分两台高压侧断路器而增加多一倍的开断次数。
由于一般高压侧断路器的机械寿命比发电机断路器的机械寿命要短些，故装设发电机断路器较为有利。
3．提高厂用电供电的可靠性和灵活性根据规范规定：“大型水电厂全厂公用电应不少于三个独立电源，在全厂停机时，应保持有一个工作电源和一个可靠的备用电源。
发电机保护与断路器配合优化方案探讨
电力 系 统 设 计 中 ， 对 继 电器 跳 跃 闭锁 技 术 的设 计 需要制 定相 应 的 规定 范 围 ， 电流 启 动值 对继 电器 跳 跃 闭 锁非常重要 ， 会影响到电流启动时的可靠性 ， 通常 电流 启动 值 要与 断 路器 跳 闸 电流 有一 定 的配 比值 ， 一般 是 以 １ ： ２为最 大 配 合 值 ， 若 超 出会 发 生 电流 不 正常 的现 象 引 发跳闸 ， 此 时 需 要控 制 回路 电流 参 数值 ， 一般 以Ｔ Ｂ Ｊ 启 动 电流 的 ２ 倍 以上 为 准 ， 才 能 够 为其 提 供 可靠 性 保 障 ， 般 以＞ ２为可 靠系 数值 。
关键 词 电力 系统 ； 发 电机保 护 ； 断路 器 ： 配合 中图 分 类号 Ｔ Ｍ ７ 文 献标 识码 Ａ 文 章编 号 ２ ０ ９ ５ — ６ ３ ６ ３（ ２ ０ １ ７ ）０ ３ — ０ ０ ３ １ — ０ ２
１ 断路 器跳 跃 闭锁 回 路 电路
继 电器 是 引 发 发 电机 跳 跃 闭 锁 回路 发 生 的 根 源 ， 经 过 对 跳 跃 闭锁 回 路 实 现 的过 程 分 析 （ 如图 ｌ 所示 ） ， 图中 Ｔ Ｂ Ｊ 继 电器 是 通 过 电流 启 动 器 Ｔ Ｂ Ｊ ／ Ｉ 与 电压 保 护 器Ｔ Ｂ Ｊ ／ Ｕ 共 同运 行 而达 到 控制 效 果 ，电流 启 动器 通 常有 两组触 点 ， 一组 是 Ｔ Ｂ Ｊ １ 、Ｔ Ｂ Ｊ ４动 合 ， 另一 组是 Ｔ Ｂ Ｊ ２ 、 Ｔ Ｂ Ｊ ３动 断 触 点 ， 动 合 触 点 与动 断触 点相 继 安 装 连 接 在 断路 器 跳 闸线 圈 回路 与 断路器 合 闸 回路 中 。若是 继 电器 触点 Ｓ Ｈ Ｊ闭合 是处 在 断路 器 断开 之 前 ，Ｔ Ｂ Ｊ 会 在 已发 生 闭合 的 Ｓ Ｈ Ｊ 与Ｔ Ｂ Ｊ ４中 自保 持 ，Ｔ Ｂ Ｊ ２ 与Ｔ Ｂ Ｊ ３的 断 开 能 够控 制 断路器 不 闭合 ， 进 而 完成 断路器 跳 跃 闭锁 。
火电厂发电机出口断路器的选择与设计分析
压， 则 同断路器 及系 统 的具体 结构和 配置 密 切关联 ， 随机 性较 强 。 另外 ， 考虑 到 断路 器 制造 时 ， 其 工 艺水 平 以及 质 量 监 管体 系均 有着 随 机 局 限性 ，故针 对 火 电厂 出 口断 路 器 ， 还 应 该在 其 Ｇ Ｃ Ｂ 回路 区域 ， 额外 安装 过 电压保 护设 施 。
２ 断路 器型 式的选 择以 及测 试 内容
按 照 目前 国际 上 广 泛 采 用 的 Ａ Ｎ Ｓ Ｉ 标 准 的 最新 内容 中 ，关 于 发 电机 出 口断路器 的相 关规 定 ， 应 从 多个 方 面对 发 电机 类 出 口断 路器 功 能进 行 考核 ：系统 源 短路 、 发 电机 源短 路 以及 发 电 机 失步 几 种情 况 下 的断 路 器开 断 和开 合 都 应 当根据 发 电机 情 况
３ 真 空 断路器截 流过 电压 保护 措施
考虑 到 其优 秀 的 开断 功 能 ， 故 在 发 电机 出 口断 路 器 中 ， 广
泛应 用 了真 空 断路 器 。 由于 真 空环 境 具有 良好 的灭 弧 性 ， 故在 开 断试 验过 程 中可 能 会 出现 截 流 问题 ， 而 截 流 导致 的 操作 过 电
２ ． ３ 发 电机 失步性 能测 试
用 于发 电机 中 的断路 器 ， 其开 断 及 关合 性 能测 试 ， 分 别 在
合与 分 条件 下开展 。取 发 电机 电压 最 高值 的 １ ． ２ ２ 倍 作为 外施 与 首相 开 断 工频 两 部分 的恢 复 电压 ； 取 交 流 分量 有 效值 的 １ ／ ２作 为 开 断 电流 ； 直 流 分量 则 需要 划 分 为 ２ ０ ％以下与 ５ ０ ％以上 两 类 情况 ； 取 发 电机 电压最 高值 的 ２ ． ５ 倍作 为瞬 态恢 复 电压 的峰值 ，
发电机出口断路器装设的必要性研究
154电力技术0 引言 关于发电机出口是否装设发电机断路器，这涉及到电气主接线、起/备电源引接及厂用电源切换等，特别是随着机组容量的增大、厂内配电装置电压等级的提高和“厂网分开，竞价上网”的逐步推行，经常引起对这一问题的论证。
按[1]《大中型火力发电厂设计规程》GB50660-2011 第12.2.6条中规定“600MW级以上机组，根据工程具体情况，经技术经济论证合理时，在发电机与变压器之间可装设发电机断路器或负荷开关”由此可知，本工程2×660MW机组发电机出口是否装设断路器，应经过技术经济比较确定。
1 工程概况 锡林浩特胜利电厂项目，本期工程建设2×660MW超超临界、间接空冷燃煤发电机组，规划总容量为4×660MW超超临界空冷发电机组。
本期工程暂考虑以1000kV电压接入系统，根据本期规模以及兼顾终期规模，考虑本期2×660MW机组以1回1000kV线路接入胜利特高压站1000kV侧，线路长度约15km，考虑采用LGJ-500×8导线。
本工程起动/备用电源可由当地电网就近的博日特变电站110kV 母线引接。
结合电厂电气主接线的特点，从技术、经济两方面论述本工程发电机出口装设发电机断路器的优缺点，最终提出是否装设断路器的推荐意见。
2 装设发电机出口断路器的优缺点分析2.1 装设发电机断路器的优点[2] （1）厂用电切换操作方便、提高其供电可靠性。
发电机出口不装断路器，在机组的正常起/停机过程中，不可避免的要进行高压厂用工作变压器和起动/备用变压器电源之间的并联切换。
如果厂用工作变压器与起动/备用变压器的电源取自不同的系统，两台变压器低压侧母线之间存在初始相位差，当初始相位差大于20°时，在机组起动时，机组厂用电的起动/备用电源与正常工作电源切换比较困难，可能出现切换失败事故。
同时初始相位差过大，将对电气设备造成直接危害，使得在正常并联切换时，两台变压器之间将产生较大的环流，严重情况下环流可达数千安培，如此大的环流，即使在并联切换时间内对变压器不造成随时故障，也会对变压器的寿命产生累积影响；初始相位差过大，也将对高压电动机产生很大的暂态冲击电流，极有可能引起高压电动机的损坏。
发电机出口断路器装设的必要性研究
发电机出口断路器装设的必要性研究分析胜利发电厂新建项目工程情况，通过技术和经济比较，发电机出口装设发电机断路器方案具有明显的技术优势，但需增加设备投资。
综合保护人身与设备安全至关重要性考虑，因此，建议大型火电机组装设发电机断路器。
标签：发电机；断路器；装设0 引言关于发电机出口是否装设发电机断路器，这涉及到电气主接线、起/备电源引接及厂用电源切换等，特别是随着机组容量的增大、厂内配电装置电压等级的提高和“厂网分开，竞价上网”的逐步推行，经常引起对这一问题的论证。
按[1]《大中型火力发电厂设计规程》GB50660-2011 第12.2.6条中规定“600MW级以上机组，根据工程具体情况，经技术经济论证合理时，在发电机与变压器之间可装设发电机断路器或负荷开关”由此可知，本工程2×660MW机组发电机出口是否装设断路器，应经过技术经济比较确定。
1 工程概况锡林浩特胜利电厂项目，本期工程建设2×660MW超超临界、间接空冷燃煤发电机组，规划总容量为4×660MW超超临界空冷发电机组。
本期工程暂考虑以1000kV电压接入系统，根据本期规模以及兼顾终期规模，考虑本期2×660MW机组以1回1000kV线路接入胜利特高压站1000kV侧，线路长度约15km，考虑采用LGJ-500×8导线。
本工程起动/备用电源可由当地电网就近的博日特变电站110kV母线引接。
结合电厂电气主接线的特点，从技术、经济两方面论述本工程发电机出口装设发电机断路器的优缺点，最终提出是否装设断路器的推荐意见。
2 装设发电机出口断路器的优缺点分析2.1 装设发电机断路器的优点[2]（1）厂用电切换操作方便、提高其供电可靠性。
发电机出口不装断路器，在机组的正常起/停机过程中，不可避免的要进行高压厂用工作变压器和起动/备用变压器电源之间的并联切换。
如果厂用工作变压器与起动/备用变压器的电源取自不同的系统，两台变压器低压侧母线之间存在初始相位差，当初始相位差大于20°时，在机组起动时，机组厂用电的起动/备用电源与正常工作电源切换比较困难，可能出现切换失败事故。
论发电机保护断路器的设计与选择
论发电机保护断路器的设计与选择摘要：当前飞速发展的社会主义经济下，我国现代电力供应设备普遍难以满足国民日益增长的电力需求。
而电路发电机保护断路器作为必不可少的保护装置，其综合性能和运行稳定性都将直接影响到整体设备的运行承载效率。
尽管发电机保护断路器在机械效能和综合电气功能方面与常规断路器类似，但发电机保护断路器有着更加严格的参数要求和规格匹配。
考虑到发电机瞬时电感峰值的巨大波动变化，断路器应当选择相配合的规格。
以下具体以小容量、大容量发电机出口保护断路器作以详细的选择设计与分析。
关键词：发电机；出口保护断路器；大功率；小功率；设计与选择引言：发电机出口断路器作为保护输电安全和电路效应的必须设备元件，相比于普通家用设备断路器，在选择上有着更多需要注意的细节。
基于发电机出口保护断路器所具备的不同特性，其配电性能和应用环境也有所不同。
因此，需要我们合理设计并自主选用相匹配的发电机出口保护断路器。
一、小容量发电机保护断路器设计分析1.1保护用断路器特性作为直接连接在发电机主回路中控制阈值和紧急开关的断路器，可以保护并有效控制整个电站发电机组工作电流范围。
但是不同位置的发电机断路器功能和特性需求都不尽相同，具体如下：（1）电路承载额定阈值：发电机断路器相比普通设备常用断路器，甚至是不同规格的发电机中所使用的保护断路器，其阈值和电流承载能力，都存在差异。
发电机组规模越大，紧急断路所需的电流就越大，相应的断路器承载额定电流就越高。
详细数据参考表1-3.（2）瞬态机组恢复电压能力：发电机瞬态恢复电压能力是由发电机规格和具体内部回路、材料结构以及升压变压器核心参数所共同决定的。
瞬态恢复电压上升率以及电压恢复效率还受到变压器容量影响。
因此，发电机断路器在电压适配上，就要求有更高的瞬时电压抗性，以及波动回复能力。
（3）有效瞬时开断：发电机瞬时产生的高频震荡交流电具有极其不稳定的物理参数。
而对于常见的非对称电流，在高频震荡区间内，其直流分量的衰减时间通常在40ms-100ms之间波动，少数情况下达到150ms。
火电厂发电机出口断路器的选择与设计分析
火电厂发电机出口断路器的选择与设计分析作者：康宇来源：《硅谷》2014年第19期摘要综合分析目前我国社会主义经济的发展情况，电力资源供不应求问题日益严重，而发电机出口断路器本身又同普通断路器存在较大差别，本文就火电厂发电机出口断路器的选择及设计方案的拟定进行了深入探讨，并总结了一系列要点，以供实际工作参考。
关键词发电机；出口断路器；选择与设计中图分类号：TM561 文献标识码：A 文章编号：1671-7597（2014）19-0154-01出口断路器是火电厂内必不可少的装置，出口断路器的综合运行性能会直接给火电厂内其他设备的整体运行质量造成影响。
尽管发电机出口断路器在机械特点、绝缘性能以及综合电气性能等方面基本和常规式断路器一样。
但相比之下，出口断路器拥有更为严格的参数要求，考虑到发电机电感值比系统规范值大，故断路器应该具备瞬间承受巨大直流分量以及衰减时间常数的能力。
1 计算火电厂出口断路器直流分量按照国家电路规范内容要求，断路器分闸所用时间每增加0.01s，相应的直流分量也应变为68%，衰减时间常数则对应在100-105ms之间，与一般性断路器相比具有较大差异。
此外，与一般断路器相比，出口断路器的额定短路关合电流也应该有所调整，考虑到发电厂出口断路器需要承受更大的直流分量，故需要取额定短路电流值的2.75倍左右数值，作为额定短路关合电流的峰值。
在调整火电厂出口断路器直流分量时，不仅需要在铭牌上标注额定短路电流的数值，还需要额外标注直流分量额定值。
通常情况下，发电机出口断路器的直流分量值要远大于常规断路器直流分量值。
2 断路器型式的选择以及测试内容按照目前国际上广泛采用的ANSI标准的最新内容中，关于发电机出口断路器的相关规定，应从多个方面对发电机类出口断路器功能进行考核：系统源短路、发电机源短路以及发电机失步几种情况下的断路器开断和开合都应当根据发电机情况做出相应调整，其他情况下的发电机出口断路器性能测试内容同常规断路器的性能测试内容基本一样。
发电厂电气控制与保护设计问题分析
发电厂电气控制与保护设计问题分析摘要：近年来我国社会行业的不断发展，电气工程项目在我国各行各业都得到了较为广泛的用。
电气自动化技术在发电厂内部的深度应用，让发电厂的运行、监控和管理等都得到了长足的进步，而电气控制与电气设计作为自动化技术的重要组成板块，对于发电厂的发展有着极大的影响。
在发电厂的长期运行当中，一些技术问题也逐渐的凸现出来，为了让发电厂的运行环境更加的稳定，就必须要对电气控制的各个环节进行分析，对保护设计进行优化，以此来改善电厂运行环境。
本文就发电厂电气控制与保护设计问题展开探讨。
关键词：发电厂；电气设计；电气控制；问题引言科学技术的发展，有效的带动了电气自动化控制技术的快速发展，由于其具有测量、监测和控制功能，所以在当前的电厂中得到广泛的应用，有效的保证了电厂运行的安全性，提高了电厂运行管理的水平。
但在应用过程中不可避免的存在着一些问题，需要从电气控制系统的运行的各个方面进行注意，并加以改进，从而使其能够处于高效的运行状态。
1发电厂电气控制工程概况采用集中控制与非集中控制的监控方式。
在发电厂电气设备监控工作中普遍采用的方式为集中控制与非集中控制两种模式，集中控制措施普遍应用于新建机组中、125MW以上机组中；非集中控制措施应用于老旧机组中、125MW以下机组内，在老旧机组与125MW机组内也可以采用集中控制方式（老旧机组通过技术改造升级）。
对于125MW以下新建的机组一般会采用机电集中控制的方式，而电气设备的控制会设立单独控制室进行控制。
目前，在对升压站区域的设备进行控制的方式采用的是单独建立网控室或者网络继电器室进行控制的措施。
主接线方式。
发电厂内使用的电气发电机部分主接线图采用的主接线方式有单元接线与发电机电压母线，单元接线是指发电厂的出口位置与主变压器进行连接，再与电网进行连接。
此方式不会在发电机与主变压器之间设置断路器，只需要加入检修隔离孔。
2发电厂电气控制与保护设计问题2.1电气控制室的选择通常发电厂对电气控制室选择有两种，即主控室和单元控制室，而设计者也会根据发电厂的具体情况来进行控制室的选择，在控制室选择上并没有硬性的规定。
发电机断路器设计相关问题探究
发电机断路器设计相关问题探究发表时间：2008-12-11T09:53:54.013Z 来源：《科海故事博览科教创新》2008年第10期供稿作者：唐艺匀[导读] 通常，人们习惯地对单机容量100MV A及以下的发电机组称为中小型发电机。
鉴于我国能源综合利用开发的基本国策，自西部大开发以来，特别在西南地区，中小型水力发电机组建设拔地而起，产业结构也已具备了一定的规模，随着市场经济的发展，对于中小型水力发电机保护断路器的设计选型，改变以往使用通用型断路器为发电机型断路器的传统，已是大势所趋。
摘要：通常，人们习惯地对单机容量100MVA及以下的发电机组称为中小型发电机。
鉴于我国能源综合利用开发的基本国策，自西部大开发以来，特别在西南地区，中小型水力发电机组建设拔地而起，产业结构也已具备了一定的规模，随着市场经济的发展，对于中小型水力发电机保护断路器的设计选型，改变以往使用通用型断路器为发电机型断路器的传统，已是大势所趋。
关键词：断路器水电站发电机1 发电机型断路器与通用型断路器之异同发电机型断路器与通用型断路器在机械特性、绝缘特性和电气特性的表述方式上基本相同。
如对短路开断电流均以交流分量有效值和直流分量百分数(DC%)表示；绝缘性能均以工频和雷电冲击耐压水平考核；机械特性考核项目等也基本相同。
发电机型断路器与通用型断路器的不同之处，是前者对某些技术性能的技术参数要求要苛刻得多。
因为发电机的电感值较系统相对要大，作为保护断路器在瞬间所承受的直流分量和衰减时间常数均大得多。
GB/T14824-1993中规定：在断路器分闸时间加0.01s时，直流分量(DC%)约为68%，衰减时间常数为60ms，显然较通用型断路器的直流分量DC%≤20%和衰减时间常数45ms要大；同时，额定短路关合电流也不相同，发电机型断路器因为直流分量较大，额定短路关合电流(峰值)为额定短路电流的2.74倍，而通用型断路器此值仅为2.5倍；在表述方式上，发电机型断路器的铭牌除标有额定短路电流值外，同时还注明有直流分量(DC%)值，而通用型断路器则仅标有额定短路电流值。
