网络工程综合布线方案复习过程
网络综合布线施工方案
网络综合布线施工方案网络综合布线是指构建与建筑配套的各种网络线缆的系统工程，以满足现代化信息化的需求。
下面是一个网络综合布线施工方案的例子，总字数为700字。
一、项目概况本项目拟在某公司进行网络综合布线施工，布线范围涉及到全部办公区域，总面积为1000平方米。
根据公司的需求，我们将使用Cat6a双绞线作为主要的数据通信介质，同时，还将部署无线网络覆盖。
二、布线方案1. 布线类型本项目采用径向星形布线方式，以满足不同办公区域的通信需求。
同时，布线采用层次化设计，将主干线和分支线结合起来，提高网络的可扩展性和可管理性。
2. 布线材料（1）数据通信布线主干线使用Cat6a双绞线，支架使用金属材料，使其具有较好的屏蔽性能和抗干扰能力。
分支线采用Cat6a双绞线，支架使用塑料材料，以减少对数据传输的干扰。
（2）无线网络覆盖在办公区域内安装适量的无线AP设备，覆盖全部办公区域，确保无线网络的稳定性和可用性。
3. 布线路径主干线和分支线的布线路径应尽量减少与电源线、强电线等干扰源的交叉和接触。
同时，还需要避免与其他设备和设施产生冲突，确保布线的安全和稳定。
4. 布线规划根据办公区域的具体情况，将整个办公区域划分为若干个小区域，根据每个小区域的通信需求进行布线规划。
同时，考虑到未来的扩容需求，合理留有一定的预留线缆，以方便后续的扩展。
三、施工流程1. 布线前的准备工作在施工开始之前，需要进行充分的准备工作，包括调查现场情况，制定详细的施工方案，准备相关的材料和工具。
2. 布线过程（1）确定布线路径，将主干线和分支线按照布线规划图进行布线定位。
（2）进行墙面开槽和铺设线缆，保证线缆的完整性和整洁性。
（3）安装支架和挂钩，固定线缆，确保线缆的稳定性和可维护性。
（4）进行线缆的朔端，加装插座和面板等配套设备。
3. 网络调试和验收在布线完成后，需要进行网络调试和验收工作，确保所有的网络连接良好、稳定，满足用户需求。
四、安全与维护1. 安全措施在施工过程中，需要严格遵守有关安全规范，使用符合标准和质量要求的材料和工具，做好施工现场的安全防护工作。
《网络综合布线》期末考试复习资料
一、填空题（1）“3A”智能建筑是指智能大厦具有、和功能。
（2）工作区子系统是指到的范围。
（3）水平布线子系统也称作水平子系统，其设计范围是到。
（4）管理子系统由组成（5）对于建筑物的综合布线系统，一般根据用户的需要和复杂程度，可分为三种不同系统设计等级，他们是、和。
（6）在双绞线电缆内，不同线对具有不同的扭绞长度，这样作用是。
（7）双绞线电缆的每一条线都有色标，以易于区分和连接。
一条4对电缆有四种本色，即、、、。
（8）按照绝缘层外部是否有金属屏蔽层，双绞线电缆可以分为和两大类。
目前在综合布线系统中，除了某些特殊的场合通常都采用。
（9）光纤由三部分组成，即：、和。
（10）按传输模式分类，光缆可以分为和两类。
（11）单模光缆一般采用为光源，一般采用和波长。
光信号可以沿着光纤的轴向传播，因此光信号的损耗很小，离散也很小，传播距离较远。
多模光缆一般采用的光源是，一般采用和波长。
（12）室外光缆主要适用于综合布线系统中的子系统。
（13）光纤配线架的交叉和互连的基本元件包括：、、和。
（14）设备间中应有足够的设备安装空间，一般设备间的面积不应小于。
（15）我国通信行业标准规定，水平布线子系统的双绞线电缆最大长度为。
（16）综合布线系统的网络拓扑结构一般采用结构。
（17）管理子系统的管理标记通常有、和三种。
（18）在不同类型的建筑物中，管理子系统常采用和两种管理方式。
（19）综合布线中建筑群配线架（CD）到楼层配线架（FD）间的距离不应超过米，建筑物配线架（BD）到楼层配线架（FD）的距离不应超过米。
（20）干线子系统的接合方法主要有和。
（21）在敷设管道时，应尽量减少弯头，每根管的弯头不应超过，并不应有S 形弯出现。
（22）安装机柜面板，柜前应留有净空。
机柜背面离墙面距离视其型号而定，要便于安装于维护。
（23）综合布线工程的测试内容主要包括。
（24）目前综合布线工程中，常用的测试标准为ANSI/EIA/TIA制定的标准。

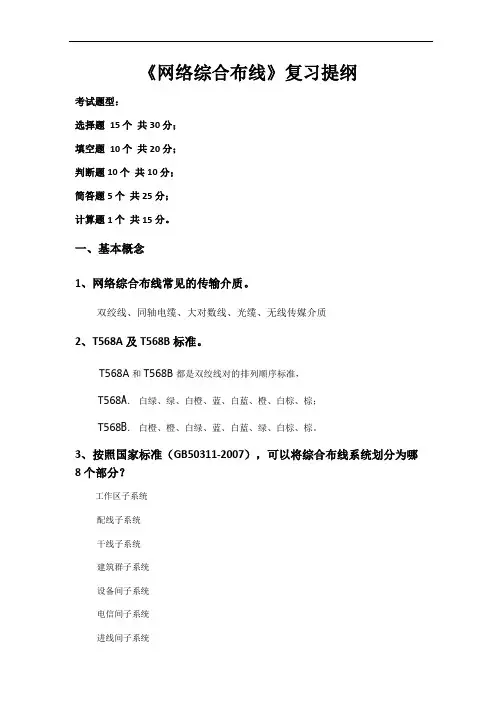

网络综合布线复习提纲
《网络综合布线》复习提纲考试题型：选择题15 个共30 分；填空题10 个共20 分；判断题10 个共10 分；简答题5 个共25 分；计算题1 个共15 分。
一、基本概念1、网络综合布线常见的传输介质。
双绞线、同轴电缆、大对数线、光缆、无线传媒介质2、T568A 及T568B 标准。
T568A 和T568B 都是双绞线对的排列顺序标准，T568A．白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；T568B．白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
3、按照国家标准（GB50311-2007），可以将综合布线系统划分为哪8 个部分？工作区子系统配线子系统干线子系统建筑群子系统设备间子系统电信间子系统进线间子系统管理4、简述双绞线的特点及主要应用环境。
双绞线具有价格便宜、布线成本低、易于安装；适用于多种网络拓扑结构；电缆双绞结构能够降低信号干扰程度；双绞线既可以传输模拟信号，也可以传输数字信号等特点。
双绞线是综合布线系统工程中最常用的有线传输介质，主要用于垂直干线子系统、水平子系统、工作区信息插座到桌面计算机之间的连线以及各种跳线等多种环境中。
5、网络工程项目实施方案可划分为几个阶段？6、请给出认证测试中基本链路和通道的概念、它们之间的区别，并说出测试接法的不同之处。
基本链路包括了最长90 米的固定水平布线电缆，水平电缆两端的接插件和两条与现场测试仪相连接的2 米测试条线，由这3 部分组成基本链路。
通道链路包括了最长90 米的固定水平布线电缆，水平电缆两端的接插件，一个靠近工作区的可选的附属转接器，最长10 米的配线架上的跳线和用户终端连接线，通道最长100 米。
基本链路和通道的区别在于基本链路不含用户使用的跳线电缆，测试基本链路时，要使用测试仪专配的测试跳线，而测试通道时，直接用链路两端的跳线连接到测试仪。
7、综合布线系统的安全涉及哪几方面内容各应注意什么?电气防护：应注意间距环境和防护接地：应注意接地要求、竖井和护套防火：应注意防火材料的选择、阻燃电缆和推广应用等8、综合布线系统特性主要有哪些？1)可靠性、实用性2)先进性3)灵活性4)模块化5)扩充性6)标准化9、简述单芯互连光缆的主要性能及应用范围。
网络综合布线培训教程
网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
（2）编制施工组织设计，明确施工方案、施工工艺、施工进度等。
网络综合布线施工方案
网络综合布线施工方案网络综合布线施工方案一、概述本文档是对网络综合布线施工方案的详细说明，旨在确保网络布线施工的高效、安全、可靠。
二、施工前准备工作1. 设计图纸准备：根据需求，制定合理的网络布线设计图纸，包括线路规划、设备位置等。
2. 材料准备：采购网络布线所需的各类电缆、接头、插座、配线架等材料，并检查材料的质量和数量是否符合要求。
3. 工具准备：准备好所需的各类工具，如剥线钳、压线钳、剥皮刀等，并检查工具的完好程度。
三、施工流程1. 环境准备：清理施工现场，确保工作区域的环境整洁、通风良好，并设置警示标志。
2. 布线路径规划：根据设计图纸确定网络布线的路径，包括墙壁、地板以及吊顶等。
3. 电缆敷设：根据布线路径，将电缆进行敷设，注意保持电缆的整洁，并尽量避免电缆的弯曲和受力。
4. 电缆固定：使用合适的固定装置将电缆固定在墙壁或地板上，确保电缆的稳定性和美观。
5. 接头焊接：根据需要，进行电缆接头的焊接，确保接头的质量和可靠性。
6. 接地处理：对网络布线进行接地处理，保证网络的安全性，同时避免电缆的干扰和噪音。
7. 连接测试：完成布线后，进行连通测试，确保网络布线的正常运行。
8. 线缆标识：在每个线缆末端进行标识，便于维护和管理。
四、安全措施1. 使用合格的电缆和材料，确保网络布线的质量和安全。
2. 在施工现场设置警示标志，提醒他人注意安全。
3. 进行接地处理，避免电击和电磁干扰。
4. 施工过程中要注意工作人员的安全防护，如佩戴绝缘手套、安全帽等。
5. 施工时遵循现有的施工标准和规范，确保施工质量。
五、施工验收1. 施工完成后，对布线进行检查，确保布线的质量和完整性。
2. 进行连通测试，测试网络布线的是否正常运行。
3. 对布线进行标识，便于维护和管理。
4. 编制施工验收报告，记录布线施工情况。
六、施工注意事项1. 在施工过程中，严格按照设计图纸进行施工，避免随意更改布线路径和位置。
2. 在敷设电缆时，避免将电缆与其他设备的电源线或干扰源的电缆放置在一起，以避免电磁干扰。

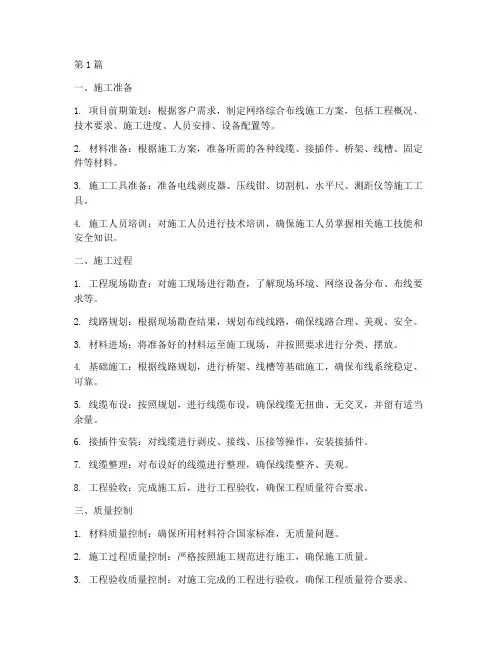

网络综合布线施工工程(3篇)
第1篇一、施工准备1. 项目前期策划：根据客户需求，制定网络综合布线施工方案，包括工程概况、技术要求、施工进度、人员安排、设备配置等。
2. 材料准备：根据施工方案，准备所需的各种线缆、接插件、桥架、线槽、固定件等材料。
3. 施工工具准备：准备电线剥皮器、压线钳、切割机、水平尺、测距仪等施工工具。
4. 施工人员培训：对施工人员进行技术培训，确保施工人员掌握相关施工技能和安全知识。
二、施工过程1. 工程现场勘查：对施工现场进行勘查，了解现场环境、网络设备分布、布线要求等。
2. 线路规划：根据现场勘查结果，规划布线线路，确保线路合理、美观、安全。
3. 材料进场：将准备好的材料运至施工现场，并按照要求进行分类、摆放。
4. 基础施工：根据线路规划，进行桥架、线槽等基础施工，确保布线系统稳定、可靠。
5. 线缆布设：按照规划，进行线缆布设，确保线缆无扭曲、无交叉，并留有适当余量。
6. 接插件安装：对线缆进行剥皮、接线、压接等操作，安装接插件。
7. 线缆整理：对布设好的线缆进行整理，确保线缆整齐、美观。
8. 工程验收：完成施工后，进行工程验收，确保工程质量符合要求。
三、质量控制1. 材料质量控制：确保所用材料符合国家标准，无质量问题。
2. 施工过程质量控制：严格按照施工规范进行施工，确保施工质量。
3. 工程验收质量控制：对施工完成的工程进行验收，确保工程质量符合要求。
4. 工程后期维护：定期对网络综合布线系统进行维护，确保系统稳定、高效运行。
总之，网络综合布线施工工程是信息化建设的基础工程，施工过程中要严格遵循相关规范和标准，确保工程质量。
同时，加强施工人员的技术培训和安全教育，提高施工质量，为我国信息化建设贡献力量。
第2篇标题：网络综合布线施工工程——信息化建设的基石随着信息技术的飞速发展，网络综合布线工程已成为各行各业信息化建设的重要组成部分。
网络综合布线施工工程不仅关系到网络的稳定性和安全性，还直接影响到用户的网络体验。
网络布线与施工知识 总复习
网络布线与施工知识总复习-2012.5。
17网络布线与施工第一节布线施工专用术语和词汇在局域网布线与施工过程中，通常会涉及到一些专用术语和词汇。
为了理解这些术语和词汇，本节先对有关的术语和词汇进行必要的解释和说明。
1、综合布线系统(PDS，Premises Distribution System): 也称开放式布线系统(Open Cabling System)，是一种在建筑物和建筑群中综合布线的网络系统.它把建筑物内部的语音交换设备、智能数据处理设备及其他数据通信设施相互连结起来，并通过必要的设备同建筑物外部数据网络或电话线路相连,是由通信电缆、光缆和各种连接设备等构成的，用以支持数据、图像、语音、视频信号通信的布线系统。
综合布线系统包括3个子系统：水平布线于系统、垂直布线子系统和建筑群布线子系统.通常也称作网络的水平干线、垂直干线和主干线。
2、建筑物与建筑群智能化系统:由通信系统、办公自动化系统、楼宇自动化系统（空调控制、给排水控制、照明控制等)、消防控制系统、综合布线系统等构成的弱电系统称作建筑物与建筑群智能化系统。
3、建筑群布线子系统：由建筑群配线架以及连接建筑群配线架和各建筑物配线架的电缆、光缆等组成的布线系统。
4、水平布线子系统：由楼层配线架，信息端口以及连接楼层配线架和信息端口的网络电缆、光缆等组成的布线系统。
5、垂直布线子系统：由建筑物配线架以及连接建筑物配线架和各楼层配线架的电缆，光缆等组成的布线系统6、工作区和信息点：工作区是用户使用终端设备的地方，也就是客户机所在的房间，信息点是客户机与网络的连接点。
7、区域电缆：建筑上的一个概念。
这个概念将平面电缆分为两个部分。
在移动、添加和更换时无需变动整个平面电缆。
8、集合点：一种互连设备，可将平面电缆分为两部分。
用于区域电缆连接。
9、转接点：因型号或规格的不同或布线环境的要求进行电缆、光缆转接的地点。
10、配线架：一种机架固定的面板(通常19英寸宽），内含连接硬件。
学校网络综合布线工程方案
学校网络综合布线工程方案一、项目概述为了满足学校日益增长的信息化需求，提高教学、科研和管理水平，学校决定进行网络综合布线工程。
该工程旨在建设一个稳定、高效、安全的校园网络，以支持教学、科研和管理各项业务的顺利开展。
二、项目目标1.构建高速、稳定、安全的校园网络，提供多媒体教学、在线考试、科研数据共享等网络服务；2.实现校园各个区域的无缝网络覆盖，确保全校师生都能畅通无阻地接入网络；3.提高网络带宽，提升网络响应速度，降低网络故障率；4.保障网络信息的安全，建立完善的网络安全防护体系。
三、工程方案1.网络架构设计根据学校规模和需求，采用三层网络结构，核心层、汇聚层和接入层相互连接，构建高效的校园网络。
其中，核心层负责提供高速路由、交换、互联等核心功能；汇聚层负责连接核心层和接入层，为接入层提供路由和交换功能；接入层负责为终端用户提供接入服务，连接各楼层、各个区域的网络设备。
2.网络布线规划根据校园结构和用网情况，制定合理的网络布线规划。
在建筑结构施工之初，设计师应该与网络工程师充分沟通，共同确定网络布线的具体走向和位置。
同时，应充分考虑未来的网络扩容需求，确保布线规划的灵活性和可持续性。
3.网络设备选型根据校园网络规模和功能需求，选择可靠的网络设备。
对于核心层、汇聚层和接入层的网络设备，应选择具有高性能、高可靠性和易管理性的设备。
同时，应选用支持IPv6、QoS、VLAN等功能的设备，以满足日益增长的网络应用需求。
4.无线网络覆盖为了满足师生移动办公和移动学习的需求，应在校园内建设无线局域网（WLAN）。
根据校园结构和用网情况，合理部署无线接入设备，确保覆盖每个角落，同时避免干扰和信号盲区。
5.网络安全设计网络安全是整个网络工程的重要组成部分。
应采取严格的网络安全措施，包括防火墙、入侵检测系统、反病毒系统、安全管理系统等。
另外，还应加强网络安全意识培训，防范内部人员和外部攻击对网络的损害。
6.网络管理系统建设完备的网络管理系统，对网络设备和网络服务进行全面管理和监控。
综合布线理论复习
综合布线理论复习江苏省⾼职《综合布线》理论重点1、综合布线是20世纪90年代初传⼊我国的，我国2007年10⽉1⽇开始实施GB 50311-2007《综合布线系统⼯程设计规范》和GB 50312《综合布线系统⼯程验收规范》2、综合布线系统的基本概念综合布线系统指⽤数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通⽤布线系统，它能⽀持语⾳、数据、图像和其他信息技术的标准应⽤系统。
3、GB 50311-2007《综合布线系统⼯程设计规范》规定在智能建筑与智能建筑园区的⼯程设计中宜将综合布线系统分为基本型、增强型、综合型3种常⽤形式。
基本型：基本型综合布线系统⼤多能⽀持语⾳/数据，其特点是⼀种富有价格竞争⼒的综合布线⽅案，能⽀持所有语⾳和数据应⽤，应⽤于语⾳、语⾳/数据或⾼速数据，便于技术⼈员管理，能⽀持多种计算机系统数据的传输。
增强型：增强型综合布线系统不仅具有增强功能，⽽且还可以提供发展余地。
它⽀持语⾳和数据应⽤，特点是每个⼯作区有两个信息插座，不仅机动灵活，⽽且功能齐全，任何⼀个信息插座都可以提供语⾳和⾼速数据应⽤，可统⼀⾊标，按需要可以利⽤端⼦板进⾏管理，是⼀个能为多个数据应⽤部门提供服务的经济有效的综合布线⽅案。
综合型:综合型综合布线系统的主要特点是引⼊光缆，可适⽤于规模较⼤的智能⼤楼，其余特点与基本型或增强型相同。
4、GB 50311-2007《综合布线系统⼯程设计规范》规定，在综合布线系统⼯程设计中，宜按照下列七个部分进⾏：⼯作区⼦系统、配线⼦系统（⽔平⼦系统）、⼲线⼦系统（垂直⼦系统）、建筑群⼦系统、设备间⼦系统、进线间⼦系统、管理间⼦系统。
5、⼯作区⼦系统⼜称服务区⼦系统，它由跳线与信息插座所连接的设备组成。
（备注：⼀个信息点⼀个插座）6、在⼯作区⼦系统的设计⽅⾯，必须注意以下⼏点：7、⽔平⼦系统在GB50311国家标准中称为配线⼦系统，以往资料中也称⽔平⼲线⼦系统8、⽔平⼦系统的设计要点如下：9、垂直⼦系统在GB50311国家标准中称为⼲线⼦系统，是提供建筑物的⼲线电缆，负责连接管理间⼦系统到设备间⼦系统。
校园网络工程综合布线方案
校园网络工程综合布线方案一、方案概述二、结构设计1.逻辑结构设计逻辑结构设计是指对校园网络的分层结构进行规划，常见的逻辑结构包括核心层、汇聚层和接入层。
核心层连接校园内部各个主干网络，汇聚层连接核心层和接入层，接入层连接用户终端设备。
逻辑结构设计需充分考虑网络的负载均衡、容错能力和冗余备份等要求。
2.物理结构设计物理结构设计是指对布线路径和设备安装位置进行规划。
在设计布线路径时，应选择直线短、综合布线站点少、无电磁干扰的传输路径。
设备安装位置应满足设备散热和后期维护的需求。
三、布线规划布线规划是指在校园内规划网络设备之间的物理连线路径。
布线规划时需充分考虑网络设备位置、传输介质、传输速率和信号退化等因素。
1.网线布线网线布线是校园网络工程中最常见的一种布线方式。
一般选用Cat5e 或Cat6标准的电缆，按照布线规程对设备进行适当的划分，如同一个宿舍楼内的设备可以通过同一条网线连接。
布线时要避免网线过长和弯曲等情况，以保证信号传输的稳定性。
2.光纤布线对于大规模校园网络工程，可采用光纤布线。
光纤具有高速传输、抗干扰能力强等特点，能够满足校园网络的需求。
光纤布线需根据距离和网络速率的要求选择合适的光缆类型，如单模光纤或多模光纤。
四、材料选取材料选取是校园网络工程中的重要一环，好的材料可以提高网络的稳定性和性能。
1.网线材料选取校园网络中常用的网线有电缆、RJ45连接器和配线架等。
对于1000Mbps及以下的网络，可选用Cat5e或Cat6标准的网线。
对于1000Mbps以上的网络，建议使用Cat6A标准的网线。
RJ45连接器也需选择质量可靠的品牌，以保证连接的稳定。
2.光纤材料选取光纤材料选取时需注意光缆类型、颜色、直径和韧性等因素。
一般情况下，选择质量可靠的品牌光缆，并根据实际需求选择适当的光缆类型。
五、布线施工布线施工是校园网络工程的最后一环，需要配备专业技术人员进行，确保布线的质量和效果。
1.接头制作在布线施工前，需要对网线进行接头制作。
网络类综合布线施工方案0
网络类综合布线施工方案0一、前期准备工作1.需求调研：了解用户网络需求，包括用户数量、使用设备、网络带宽要求等信息。
2.设计方案：根据需求调研结果，制定相应的网络布线方案，包括网络设备选型和拓扑结构设计等。
3.预算评估：根据设计方案，评估项目所需的设备、材料和人工成本，并进行预算编制。
二、施工准备工作1.材料采购：根据预算编制结果，采购所需的网络设备、光缆、光纤配件、电缆、插座等材料。
2.施工人员培训：对施工队员进行网络布线相关知识培训，确保施工人员具备必要的技能和安全意识。
3.施工计划制定：制定详细的施工计划，包括时间节点、施工顺序和工作内容等，确保施工进度和质量的控制。
三、网络布线施工1.走线施工：安装走线槽，将光缆、电缆等线缆按照设计方案进行布置，保证线缆的整齐美观和安全可靠。
2.挖槽和埋管：根据设计方案，在墙壁或地面上挖槽并埋入硬质管道，起到保护线缆和方便维修的作用。
3.接头盒和配线架安装：安装光缆、电缆接头盒和配线架，连接光缆、电缆，方便后续设备的连接和维护。
4.设备安装和调试：根据设计方案，安装交换机、路由器、无线接入点等网络设备，并进行必要的调试和配置，确保网络正常工作。
5.光纤熔接：进行光缆熔接工作，确保光缆的连接质量和信号传输的稳定性。
6.测试和验收：对布线完成后的网络进行测试和验收，包括网络连通性、带宽测试和安全性测试等，确保网络正常运行。
四、施工后的处理工作1.工程验收：按照设计方案和施工标准，对施工的整体质量进行验收，确保工程符合用户需求和相关规范要求。
2.文档归档：将施工过程和结果进行详细记录，并归档保存，方便后期的维护和升级工作。
3.维护和保养：对已经布线完成的网络进行日常的维护和保养工作，包括定期巡检、清洁设备、备份数据等。
4.运营支持：提供必要的运营支持，包括用户培训、故障排除和技术支持等，确保用户的正常使用和满意度。
通过以上的网络类综合布线施工方案，可以保证网络布线工程的顺利进行，并能够满足用户的网络需求。
网络综合布线复习提纲
教师： 李岩舟 邮箱：lyz197916@
题型
►填空题：每空2分，总共28分
►单选题：每题3分，总共12分 ►简答题：每题5分，总共25分 ►问答题：前两题每题10分，最后一题15
分，总共35分
第一章
综合布线系统
1.1.2智能大厦
►智能大厦：将结构、系统、服务、运营
1.1.3综合布线
►综合布线的发展过程
►综合布线的特点
兼容性 开放性 灵活性 可靠性 先进性 经济性
1.1.3综合布线
►兼容性
指其自身是完全独立的而与应用系统相对无 关，可以适用于多种应用系统
►开放性
综合布线由于采用开放式体系结构，符合多 种国际上现行的标准，因此它几乎对所有著 名厂商的产品都是开放的，并对所有通信协 议也是支持的。
2.4 局域网技术
►交换式以太网
交换式以太网是以交换式集线器（switching Hub）或交换机（switch）为中心构成，是一 种星型拓扑结构的网络。简称为交换机为核 心设备而建立起来的一种高速网络，这种网 络在近几年运用的非常广泛。
2.5.1 双绞线
双绞线（Twisted pair，TP）是一种综合布线工程中 最常用的传输介质。双绞线是由两根具有绝缘保护层 的铜导线组成。把两根绝缘的铜导线按一定密度互相 绞在一起，可降低信号干扰的程度，每一根导线在传 输中辐射出来的电波会被另一根线上发出的电波抵消。 既可以传输模拟信号，也可以传输数字信号。双绞线 一般由两根直径为0.4mm～1mm绝缘铜导线相互缠绕 而成，其扭绞方向为逆时针，绞距为3.81cm～14cm， 相邻双绞线的扭绞长度差大约为1.27cm。双绞线的缠 绕密度、扭绞方向和绝缘材料直接影响它的特性阻抗、 衰减和近端串扰。如果把一对或多对双绞线放在一个 绝缘套管中便成了双绞线电缆。与其他传输介质相比， 双绞线在传输距离、信道宽度和数据传输速度等方面 均受一定限制，但价格较为低廉。
网络类综合布线施工方案范文
网络类综合布线施工方案一、概述网络是现代社会最为重要的信息交流渠道之一，而网络的布线方案是网络基础设施的重要组成部分。
本文将结合实践经验，为大家分享一套完整的网络类综合布线施工方案。
二、布线类型一般情况下，网络类综合布线可分为两种类型：1. 水平布线水平布线是指从主机房到各个工作组的信息传输线路。
根据工作组的数量和规模，分别采用不同类型的布线方式，包括碳纤维，UTP/STP电缆等。
2. 垂直布线垂直布线是指将不同楼层之间的水平线路通过垂直线路连接，主要用于信息的传递与共享。
常用的布线方式有光纤、同轴电缆等。
三、施工前准备网络类综合布线的施工首先需要进行前期准备工作，包括：1. 设计方案在施工前，需要完成整个布线的方案设计。
主要包括布线的数量，规格，长度以及安装的设备等。
2. 环境检验在施工前，需要对工作环境进行检验，包括检查电源、通风、温度等因素。
确保工作环境良好，不会对布线工作造成合理的干扰。
3. 其他设备准备在施工前，需要检查所需设备的数量和型号，包括线缆、插头、壁挂板、检测仪等。
检查这些设备是否齐备，能够满足网络类综合布线的需要。
四、施工步骤1. 网络设备安装安装网络设备前，需要先进行设备台架的设置、开关的配接等操作。
在安装网络设备时，要特别注意设备的接线和开关的设置。
2. 线缆铺设线缆铺设是网络类综合布线中最为重要的一步，它直接决定了网络的连接质量及信号强度。
在铺设线缆时，我们需要注意以下几点：•线缆铺设需避免将线缆与电线、机械设备等杂乱物品混淆，以避免线缆受损。
•在线缆铺设过程中，我们需要根据需要设置线缆的方向和长度。
长度不宜超过规定长度，以减少信号衰减。
3. 线缆标识在线缆铺设完成后，我们需要对铺缆的位置和类型进行标注，以便以后维护和管理。
4. 端口接线将不同设备和连接不同工作区的线缆通过端口进行连接。
建议采用模块化插头设计，方便以后的维护及扩展。
5. 整体检测铺设完成后，我们需要对整个布线进行测试和检查，以确保布线的质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤焦企业网络布线工程方案系别：信息工程系年级专业：12级网络一班姓名：杨硕学号：1203130154指导教师：郑广目录第一章方案概述 (3)1.1项目总体规划 (3)1.2设计目标 (3)第二章综合布线系统 (3)2.1 综合布线系统分析 (3)2.2 综合布线的特点 (4)2.3 综合布线的优点 (4)2.4 布线系统的结构 (4)2.4.1垂直干线子系统 (5)2.4.2设备间子系统 (5)2.4.3垂直线缆布放及管道 (5)2.4.4水平子系统 (5)第三章结构化综合布线系统技术设计方案 (6)3.1系统选型 (6)3.2系统规划 (6)3.2.1 楼内布线系统结构 (6)3.2.2管理区子系统\设备子系统 (6)3.2.3网络系统设计 (8)3.2.4 机房供电设计 (9)3.2.5 机房的接地保护 (10)第一章方案概述1.1项目总体规划1.新建办公大楼共有6层，信息点儿122个。
一楼22个，二楼20个，三楼26个，四楼18个，五楼16个，六楼20个。
2.新建办公大楼局焦化厂500m距离万岭煤矿1000m。
办公大楼，焦化厂和煤矿三个区域之间采用1000 Mbps连接。
3.中心机房相电压为380~400V，线电压为180~230V，需要采用净化电源和UPS。
4.中心机房设备间需要安装防雷地和工作保护地。
接地电阻小于4Ω。
1.2设计目标某煤焦企业占地面积120亩，包括新建的办公大楼，万家岭煤矿和焦化厂等三个区域。
企业区域内有的楼宇已经有了局域网，企业信息化的新要求是将各个孤立的楼宇连接起来，汇聚在新建的大楼三层中心机房，如图1.0所示。
图 1.0 网络布线示意第二章综合布线系统2.1 综合布线系统分析综合布线是一个模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。
它既能使语音、数据、图象设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。
2.2 综合布线的特点1、综合布线是一套标准的配线系统，综合了所有的语音、数据、图像与网络等设备。
2、综合布线对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。
3、综合布线采用模块化设计，所有的接插件都是积木标准件，易于扩充及重新配置。
4、综合布线系统采用高品质的标准材料，以组合压接的方式构成一套高标准通道，所有器件均通过UL、CSR及ATM认证。
5、综合布线系统属于一次性投资的项目。
2.3 综合布线的优点1.全系列产品2.开放的系统体系3.先进的互连结构4. 模块化的设计5. 灵活性6.管理的简易性7.扩充的方便性8. 集散式的管理思想9. 构建及操作费用的节省10. 多厂商的支持2.4 布线系统的结构综合布线一般采用星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成几个部分。
这几个部分可以概括成“一间、二区、三个子系统”2.4.1垂直干线子系统垂直干线子系统由连接设备间与各层信息模块的干线构成。
其任务是将各楼层模块的信息，传递到设备间并送至最终接口。
垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。
为达此目的，本方案中我们采用超五类网线，支持数据信息的传输，采用5类4对非屏蔽双绞线缆，支持语音信息的传输。
垂直干线子系统的作用是将数据语音信号从设备室间系统传输到各楼层信息模块。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼信息模块之间的干线路由。
2.4.2设备间子系统设备间子系统是整个布线系统的中心单元，设备间子系统(主配线间)由设备间中的电缆、主配线架和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
该子系统连接公共系统设备(如PABX)，通过垂直干线分别向各楼信息模块进行配线管理。
2.4.3垂直线缆布放及管道怎样设置电缆通道尤其是垂直布线的管道是布线安装中的首要考虑的问题之一。
因为其直接影响到水平、垂直布线走线情况。
为结构化布线系统的管槽，有别于强电的管槽布放方法，除要有结构化、灵活性等特点外，其密封性、屏蔽性及储线容量等方面都有较高的要求。
系统的布线是放射型的，线缆量较大，所以线槽容量的计算很重要。
按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。
2.4.4水平子系统将工作区引至管理区子系统，它是整个布线系统的一部分，将干线子系统线路延伸到用户工作区，水平布线子系统总是处在一个楼层上，并端接在信息插座上。
第三章结构化综合布线系统技术设计方案3.1系统选型基于系统目标规模，在系统选型上应选用在技术上处于领导地位，产品成熟稳定，具有极佳应用效果的布线材料。
3.2系统规划3.2.1 楼内布线系统结构1 SCS结构化布线系统楼内布线分为工作区子系统，水平子系统、主干子系统及管理/设备子系统的五个部分。
2采用中心星形结构，分为水平、系统主干布线两个层次。
3 从设备间出发，水平布线采用4对的UTP电缆，阻抗100W，最长布线距离**为90米。
工作位的信息出口处采用兼容EIA、RJ45 的5类8针插座模块连接。
在配线架端，采用RJ45式端接模块，可满足多系统（数据和视像等）并行使用。
并可采用D8SA模块跳线与网络设备直接连接，全套采用超五类布线器件组成。
4设备中心内，将设立管理配线架，对各应用网络进行配接管理，采用RJ45模块专用跳线；对于构造网络的各种通信设备，则提供统一的19inch工业标准设备机架作设备的安装；而设备的连接同样采用标准RJ45模式统一连接介面(可选)。
3.2.2管理区子系统\设备子系统处于各线缆汇集点，将各系统线缆用标准的线架模块进行分区端接，并实现水平配线、光纤干线及设备信道之间的交连和互连，可方便地将通讯线路定位或重新定位到不同的工作区1. 管理、设备配线间的环境需求配线间不应是一个“壁橱”，而应当是一个真正的操作工作室，其特点如下：（1）面积：（其规模根据安装在此的设备大小而定）（2）电源供应：至少1KVA（具体根据安装的设备而定）（3）低阻抗接地：低于5（建议值）（4）通风系统（5）免提电话（6）与竖井相连（7）照明至少200勒克司（8）门宽至少75厘米，带锁（9）远离所有电磁干扰源配线间的面积应当不仅足容纳布线系统的所有连接器具，而且也能满足容纳所需的通讯设备及配件以便构成所有网络。
这些设备一般是19”规格，要求电源供应和通风。
因此在配置中，我们为每个管理设备间设置了一个19”设备机架。
配线间应距离强力电动机（电梯和发电机）和电力电源变电室至少2米。
配线架框架的两端应当与设在工作室里的接地带连接（根据接地等级），否则应与工作室的主要接地端子连接。
配线架应当与电缆金属通道连接。
在同一配线架的各轨道之间应保证电的连续性。
配线间应关上门以保证所装网络的安全。
而大楼配线间应该由局内指定一个部门作统一管理和维护。
如果由好几个部门同时使用，他们可以共享配线间，但是这时可能会出现管理混乱，并容易发生安全和保密问题。
2. 设备配线间的组织配线间的组织应当加以分析以便能安放短、中期中所需要的全部设备。
光纤布线的配线间和铜线布线的配线间可以是同一个。
但是，如果光纤模块的量很多，最好将光纤模块放在一个专门的配线架上。
设备配线间内应由两方面的设施构成。
一部分是配线管理线架；另一方面是具体网络设备的安放和配接器件。
在配线间里面，有配线器架、配线器框架以及安装以下传输设备所需的19“构件（底架、柜）：中继器·集中器·集线器装置·局部网络的路由服务器·网关、路由设备等·图象通信有源产品·配线器架和框架上放置各种模块以连接配线电缆。
这样，再使用一些附件和有源设备，就可以构成具有一定拓扑结构的网络了。
在这些元部件上作一些变动即可以改变拓扑结构。
配线间之间的连接通过更高网络或通过主干电缆进行。
配线间接收所有来自办公室的水平配线电缆以及来自于其它管理配线间的主干电缆。
这些主干电缆，根据不同情况可以是双绞线的，也可以是光纤的。
对于光纤配线，光纤的载体（光纤头或光纤线架）也放在这配线间内。
3. 配线间的设备配线间里的设备分成四部分：配线架模块光纤配线架 19“承载部件（机箱、机架、配线板）分区网络设备。
3.2.3网络系统设计网络拓扑结构图：图1.1 网络拓扑结构图管理维护简单：设备支持全中文配置界面，支持配置导入与导出，管理维护简单，操作方便。
3.2.4 机房供电设计网络（数据）中心与各种服务器系统，意外掉电或者电压波动会导致服务器系统发生故障。
例如：系统配置文件损坏，数据库记录丢失，操作系统无法启动等问题。
好的解决办法就是设置性能优良的大功率不间断的电源（UPS），保护服务器系统。
1.2.UPS的结构与分类一般有两种：工频机结构还有高频机结构（1）工频机结构是以传统的模拟电路原理设计的，由工频机结构UPS是以传统的模拟电路原理设计，由可控硅SCR整流器、IGBT逆变器、旁路和工频升压隔离变压器组成。
（2）（3）高频机结构是通常由IGBT高频整流器、电池变换器、逆变器和旁路组成。
3.UPS的工作原理当市电正常时UPS输出由市电220V稳压后输出（有的不稳压直接由市电输出）。
同时充电部分给电瓶充电。
当市电断电时UPS输出由电瓶经逆变部分转换成220V后输出。
转换部分在断电时自动完成市电与电瓶转换当电瓶电压低时报警4.配置UPS注意问题首先要看你装的是什么机型，采用什么并机还是单机运行。
一般电池一定不能接错，三相并机时相序不要搞错，并机不能开维修旁边，机房承重不能出问题就行了5.UPS的使用与维护（1）ups最好装在空调房间，散热好，没有粉尘（2）UPS负载在30-60%之间最好（3）每年保养一次，开机吹灰、检测（4）没停过电的情况下，每三个月关掉市电给电池放电，时间为延时时间的60%（5）如长时间停电在电池报警后把UPS关掉，不要把电池放空，来电后记得开机给电池充电，后两条可以延长电池寿。
3.2.5 机房的接地保护"工作地、保护地、防静电地是否都可以接在同一条与铜排上" ，保护接地、工作接地、直流接地在设备上相互分开，各自成为独立系统。
可从机柜引出三个相互绝缘的接地端子，再由引线引到总等电位铜排上共同接地。
从防雷的要求看，均压才能避免反击，而均压又要求多点接地。
从防干扰的要求应该是单点接地，所以只有做好机房地网的等电位连接，并通过单点连接到大楼综合地网上，才能使上述两项矛盾的要求兼而顾之。
等电位系统一般构成如下 : 在各个机房防静电地板下采用 3 × 30mm 紫铜带做成等电位网。
