浪涌保护器安装接线图
浪涌保护器安装接线图之欧阳家百创编
浪涌保护器安装接线图欧阳家百（2021.03.07）1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
JLSP型浪涌保护器使用说明书
JLSP型浪涌保护器使用说明书一、适用范围JLSP型电源浪涌保护器适用于电网电压1000V以下，频率50/60Hz的各种低压配电系统中。
如邮电通信、铁路、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。
使这些用电单位的用电器（如电脑、仪器设备、家用电器等）免受雷击、暂态过电压等浪涌过电压带来的损害。
保证设备及人身安全。
是理想的过电压保护装置。
二、主要结构和工作原理在三相五线制系统中，三条相线和一条零线对地线之间均有保护器（见图一）。
在正常情况下保护器处于高阻状态，当电网因雷击或其他原因造成浪涌过电压时，保护器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。
当该浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态。
从而不影响电网的正常运行。
三、特点1、采用内部接线，整体结构紧凑，安装方便。
2、高速反应，动作时间小于5ns。
3、工作状态显示明显，绿色（正常）、红色（故障）。
4、可附加功能，如R：热备份；C：计数器；Y：遥信四、JLSP的正常工作条件1、海拔高度不超过2000m；2、周围空气温度：正常范围：-10℃～+40℃极限范围：-40℃～+70℃3、空气相对湿度：室内温度条件下30%～90%；4、与垂直面的倾斜角度不超过5°；5、无显著摇动和冲击震动的地方；6、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。
五、型号定义JLSP-P附加功能（R：热备份；C：计数器；Y：遥信）组合方式（1、2、3、4、3+NPE）最大放电电流Imax系统电压400（三相）或230（单相）安徽金力电气技术有限公司电源浪涌保护器六、技术参数七、安装接线图八、注意事项1、模块式浪涌保护器采用标准的35mm导轨安装，安装以后不需要调整；2、只要保护器安装正确即可自动对电网进行保护；3、安装应由熟练的电气人员进行，安装前应检查模板单元上标定UC 值是否与实际系统电压相配对，外观是否有损坏，若不配对或有损坏发生时，就不应安装在保护电路上。
P+F浪涌保护器
灾害性的雷雨气候在气候性自然灾害中，雷电灾害的发生比洪水、地震、龙卷风更为频繁。
亚太地区是全世界雷雨气候发生比较频繁的地区。
在亚太地区，每年带有雷电灾害性的雷雨气候的平均发生次数为：中国190-260印尼、马来西亚180-260新加坡160-220泰国90-200菲律宾90-140印度50-150中国地域辽阔，雷电灾害性的雷雨气候主要分布在华南地区和长江流域。
过去，人们通常只关注陆地上的雷电灾害。
但随着海洋石油工业的发展，渤海、东海、南海、北部湾、台湾海峡发生的雷雨气候也开始对人类活动造成直接危害。
外部雷电防护和内部雷电防护为保护建筑物在遭雷电直接打击时避免损坏，人们利用避雷针、避雷网、空气端子等外部防雷设备将雷击电流按照预先设计的通路引至大地。
但是，即便有了完善的外部防雷措施，经常只有约50%的雷电能量直接进入大地。
其余约50%的雷电能量将以各种方式传入建筑物中的导体，如电缆和金属管道。
为实施内部雷电防护，一方面建筑物内的所有金属管道必须实现等电位接地，另一方面必须采用浪涌保护器保护建筑物内电缆所连接的电气和电子设备。
Pepperl+Fuchs公司致力于为工厂提供先进的浪涌保护器，保护工厂内的电气和电子设备，尤其是过程控制系统。
雷电通过电缆对室内电气和电子设备的危害雷电是如何通过电缆危害到建筑物内的电气和电子设备的呢？1）电阻耦合效应如右图所示，雷击导致附近的地电势急剧升高。
靠近雷击点的建筑物和远离雷击点的建筑物之间产生地电势差。
如果两座建筑物内的电气和电子设备之间有连接电缆，通常电缆的电阻又小于土壤的电阻，于是雷击能量就总是试图以浪涌电流的形式通过两个建筑物之间的电缆从高地电势区流向低地电势区。
从而损坏建筑物内的电气和电子设备。
2） 电感/电容耦合效应如右图所示，雷击将使建筑物外部防雷设备的导体中产生瞬间巨大的电流和电势。
如果外界的电线遭雷击，该电线上也会形成巨大的电势。
该电势和电流都会在建筑物内设备的电缆上感应出有害电压并进而产生浪涌电流。

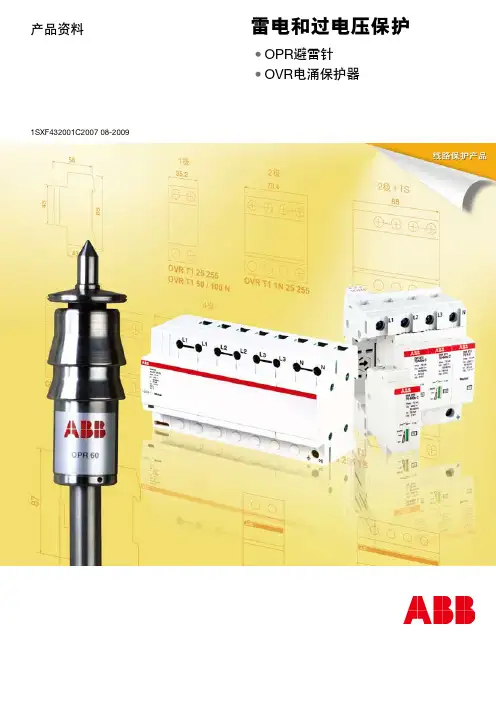

ABB OVR-浪涌保护器
28
44
1
3
33
52
38
59
42
65
4
44
69
50
78
57
87
保护区域的计算
5
55
86
63
97
71
107
OPR 保护范围的半径Rp是按照1995年7月颁布的法国标准 NF
6
55
87
64
97
72
108
C 17 - 102 制定。它取决于在高压实验室测量的提前放电时
8
56
87
66
99
75
109
间、根据雷击风险评估导则或标准（IEC 62305 - 2）计算的防
5. 外形尺寸图
5
OVR Type 1 ……………………………………………………………………… 5/1
OVR Type 1+2 …………………………………………………………………… 5/1
OVR Type 2 ……………………………………………………………………… 5/1
OVR TC …………………………………………………………………………… 5/1
2/1
雷电和过电压保护
OVR 电涌保护器 电气特性专用名词
共模保护
共模过电压出现在带电导体和大地之间，例如相线/地线或中性 线/地线。 带电导体不仅指相线，还包括中性线。 共模过电压会损坏已接地的设备（I级设备）。如果未接地的设 备（II级设备）安装在已接地设备的附近，且没有足够的电气隔 离，该设备也同样会损坏（冲击电压可达几千伏）。 已接地设备的距离，从理论上讲不会遭受这种过电压的冲击。
- 供电线路 - OVR BT2（插拔式）……………………………………………… 2/8 - 供电线路 - OVR （固定式） ……………………………………………… 2/11
浪涌保护器的安装接线方法图解
浪涌保护器的安装接线方法图解浪涌保护器，是安装在供电系统或者是通信系统中，为了预防直接或间接雷电导致的瞬间电压升高时，对系统中的电器的保护。
浪涌保护器是需要正确安装好才能发挥作用的，对于浪涌保护器的安装很多人都不太会。
那么，浪涌保护器如何安装呢?在本文中，小编就浪涌保护器的安装总结了一些安装方法，教大家如何安装浪涌保护器。
浪涌保护器的安装方法浪涌保护器，简称是SPD，是采用35MM标准导轨安装的。
对于固定式SPD浪涌保护器，常规安装应遵循下述步骤，首先，是确定放电电流路径。
其次，是标记在设备终端引起的额外电压降的导线。
第三，是为避免不必要的感应回路，应标记每一设备的PE导体。
第四，是设备与SPD之间建立等电位连接。
第五，是要进行多级SPD的能量协调。
浪涌保护器的安装注意事项浪涌保护器的安装，为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。
通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。
一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。
同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。
浪涌保护器接地线径选择，首先，是数据线，要求大于2.5mm2;当长度超过0.5米时要求大于4mm2。
YD/T5098-1998。
其次，是电源线。
相线截面积S≤16mm2时，地线用S;相线截面积16mm2≤S≤35mm2时，地线用16mm2;相线截面积S≥35mm2时，地线要求S/2;GB50054第2.2.9条。
除此之外，浪涌保护器的安装还要了解一些浪涌保护器的主要参数。
通过上文介绍，大家对于浪涌保护器的安装主要过程、安装过程中的注意事项以及安装时的线径选择这方面的内容都有所了解了，这样大家就可以尝试安装一下浪涌保护器了。
还有，浪涌保护器的安装方法一般在浪涌保护器的使用说明书上会有介绍。
浪涌保护器安装接线图(20200924012604)
浪涌保护器安装接线图1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe 系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：ASafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40,需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-2Q需要选用32A的分断电流能力为6.5KA的CD型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D 型；第三级模块，如AM3-1Q需要选用16A 的分断电流能力为4.5KA的C D 型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置？答：不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对A级防雷等级中的第三、四级和E级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器 CSNB-80 系列说明书
1.1 产品特点及参数：
选用优质防雷元件，使用寿命长； 带有过流、过热温控脱扣装置，带有故障失效指示； 漏电流小、响应时间快、残压低； 可插拔式模块化结构设计，模块失效后无需停电即可更换； 35mm 标准导轨安装，安装简单，维护方便； 通过国家专业检测机构的雷电防护 II 类试验。
技术指标
SPD 型号
保护模式：L/N-PE接线示意图
L1 L2 L3 N PE
交
N
流
空
气
开
关
3/5
浪涌保护器说明书 v1.1
山东科信电气有限公司
保护模式：L-N N-PE接线示意图
L1 L2 L3 N PE
交
流
空 气 开
Surge Protective De v ice
N-PE
关
NN N N
1.3 浪涌保护器原理图
4/5
16mm2 25 mm2 端子接线 可选 可选 有（有效：绿--失效：红） 1P、2P、3P、4P 可选
AC220v/380v TN-S/三相五线
阻燃性塑料外壳 108x90x62（mm） 35mm 标准导轨安装
-40℃~+80℃ -40℃~+80℃ 5～95%（无凝露） IP20 不超过 3000m
设计标准 接口 接入导线截面 接入接地线导线截面 接线方式 遥信接点 报警接点 脱离器动作指示 极数 电源 适用电源 电源系统 机械特性 外壳材料 尺 寸(W×H×D) 安装方式 工作环境 操作温度 存储温度 相对湿度 防护等级 海拔高度
2/5
浪涌保护器说明书 v1.1
GB18802.1
山东科信电气有限公司
CSNB-80/AC385-4P
额定电压 Un
浪涌保护器安装接线图
浪涌呵护器装配接线图1. 什么是浪涌？答：浪涌就是超出正常工作电压的刹时过电压2. 什么是浪涌呵护器？答：浪涌呵护器是当电气回路或者通信线路中因为外界的干扰忽然产生尖峰电流或者发过电压时,能在极短的时光内导通分流,从而防止浪涌对回路中其他装备的伤害的电子装配.3.开关型浪涌呵护器和限压型浪涌呵护器的差别？答：开关型浪涌呵护器为间隙放电型器件,其雷电能量泻放才能大,在线路上应用的重要感化是泄放雷电能量;限压型浪涌呵护器为氧化锌压敏电阻器件,其雷电能量泻放才能小,但其过电压制制才能好,在线路上应用的重要作是限制过电压.因为此,一般在建筑物进口处选用如Asafe系列的开关型浪涌呵护来泄放雷电能量,然后,在后级电路应用如AM系列的限压型浪涌呵护器来限制因前级雷电能量泻放后,在后级线路产生的高过电压.两种浪涌呵护器需合营应用,方能包管配电线路中装备的安然.4.与浪涌呵护器相合营的微型断路器若何选型？答：Asafe开关型模块因为其破坏方法为开路,是以可以不必装微型断路器;第一级模块,如AMI-40,须要选用63A的分断电流才能为10KA的D型微型断路器;第二级模块,如AM2-20,须要选用32A的分断电流才能为6.5KA的C.D型微型断路器,因为其工作曲线IN值的不合,是以推举应用D型;第三级模块,如AM3-10,须要选用16A的分断电流才能为4.5KA的C.D型微型断路器,由其工作曲线IN值的不合,是以推举应用D型.5. 是否所有的浪涌呵护器前都装熔断装配？答：不是.开关型模块因为其破坏的方法为开路,是以可不必装微型断路器等熔断装配.电涌呵护器接入模式在ＴＮ制式中,一般情形下电涌呵护器只需作共模接法,即接于相线中性线与呵护地线之间.但在ＴＮ－Ｓ制式的肇端地位,中性线与呵护地线之间无须接入电涌呵护器.只有对Ａ级防雷等级中的第三.四级和Ｂ级防雷等级中的第三级上的特殊重要装备的电源端口,才需做差模接入,即增长接于相线与中性线之间的电涌呵护器. 在ＴＴ制式中,当第一级电涌呵护器位于漏电呵护器之后,可作上述共模接法.当第一级电涌呵护器位于漏电呵护器之前,且高压体系为中间点接地体系,电涌呵护器应作“３＋１”接法,即三个相线对中性线各接一个电涌呵护器,中性线对呵护地线再接一个电涌呵护器.在ＩＴ制式中,电涌呵护器只作共模接法.浪涌呵护器也称为防雷器,是一种为各类电子装备.仪器内心.通信线路供给安然防护的电子装配.尺度浪涌呵护器会未来自电源插座的电流输送给电源板上插接的多个电气和电子装备.假如产生浪涌或尖峰,使电压超出了可接收的级别,浪涌呵护器能在极短的时光内导通分流,从而防止浪涌对回路中其他装备的伤害.依据所选择的浪涌呵护器和预期的情形影响,呵护体系的电源和装备所需的呵护措施被分为三级.B类浪涌呵护器：标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的实验,Iimp 的波形为10/350 μsUp 最大4kv(IEC61643-1;IEC 60664-1)C类浪涌呵护器：标称放电电流In,冲击电压1.2/50 μs 冲击电压和最大冲击电流Iimp 的实验,Iimp 的波形为8/25msD类浪涌呵护器：进行混杂波合（开路电压1.2/50 μs 冲击电压,邓路电流8/25 μs）实验浪涌呵护器的好与否直接关系到装备的全安问题,是以在拔取浪涌呵护器以几点可参考：箝位电压——这暗示将导致MOV接通地线的电压值.箝位电压越低,暗示呵护机能越好.此UL标称值有三个呵护程度——330伏.400伏和500伏.平日,箝位电压超出400伏就太高了.能量接收/耗散才能——此标称值暗示浪涌呵护器在销毁前可以或许接收若干能量,单位为焦耳.其数值越高,呵护机能就越好.您购置的呵护器的这一标称值至少要在200至400焦耳之间.若要获得更好的呵护机能,应当查找此标称值在600焦耳以上的产品.响应时光——浪涌呵护器不会连忙断开;它们对电涌做出响应会有略微的延迟.响应时光越长,暗示盘算机（或其他装备）将遭遇浪涌的中断时光越长.请购置响应时光低于一毫微秒的浪涌呵护器.此外,您还应当购置具有指导灯的呵护器,以便断定呵护元件是否在起感化.在遭遇多次电涌之后,所有MOV都将会销毁,但是呵护器仍然会作为一个电源板而工作.没有电源指导灯,就无法得知呵护器是否仍然在正常工作.。
浪涌和熔断器接法
浪涌保护器和熔断器的接法如下：
浪涌保护器（也叫电源防雷器或避雷器）的接法主要是并联接线。
接线的总长度应控制在0.5m以内，且应短而直，尽量减少雷电流路径。
在并联接线时，应在电源避雷器的引线接线上串联保护熔断器F2，防止避雷器故障时供电系统失灵。
熔断器F2的额定电流值不应大于前一供电线路熔断器F1的额定电流值和避雷器最大后备保护熔断器的额定电流值。
熔断器的接法则是在电路中串联安装。
对于浪涌保护器，其前端必须装有空开或者熔断器。
当电源线上的电压超过浪涌保护器的极限时，浪涌保护器会对地导通，保护下面的电气设备。
具体的接法可能会因设备型号、电路布局等因素而有所不同。
因此，在实际操作中，应参考设备的说明书或咨询专业人士以获取准确的接法。
同时，为了保证安全，所有的电气操作都应由合格的专业人士进行。
【2017年整理】浪涌保护器安装接线图
【2017年整理】浪涌保护器安装接线图浪涌保护器安装接线图1、什么是浪涌,答:浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器,答:浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者发过电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电子装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别,答:开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量;限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型,答:Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器;第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器;第二级模块，如AM2-20，需要选用32A的分断电流能力为6.5KA的C、D型微型断路器，由于其工作曲线IN值的不同，因此推荐使用D型;第三级模块，如AM3-10，需要选用16A的分断电流能力为4.5KA的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
5、是否所有的浪涌保护器前都装熔断装置,答:不是。
开关型模块由于其损坏的方式为开路，因此可不用装微型断路器等熔断装置。
电涌保护器接入模式在,,制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在,,,,制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对,级防雷等级中的第三、四级和,级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
浪涌保护器作用原理及其接线图
浪涌保护器作用原理及其接线图
———————————————————————————————— 作者：
———————Βιβλιοθήκη ———————————————————————— 日期：
浪涌保护器作用原理及其接线图
浪涌保护器也叫做（电涌保护器）（简称SPD），适用于交流50/60HZ，额定电压220V至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
浪涌也叫突波，就是超出正常工作电压的瞬间过电压。本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损。浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
浪涌保护器的接线方法
浪涌保护器的接线方法
浪涌保护器的接线方法
浪涌保护器采用了一种非线性特性极好的压敏电阻，可以在纳秒级的时间迅速导通，当电源系统出现过电压时，可以把该过电压的能量对地释放掉，保证不影响电源的正常供电。
浪涌保护器应用截面积大于6平方软铜线于电源侧做可靠连接。
浪涌保护器正常连接时接线不宜超过0.5m，当连线较长时，应采用凯文接线法。
凯文是接线法就是一种形似倒V的接法。
一个触点内两条线，一进一出。
凯文接线法效果显著，能大大消除引线上的压降对保护设备的影响。
家用浪涌保护器有用吗家用220v浪涌保护器接线图
家用浪涌保护器有用吗?家用220v浪涌保护
器接线图
是否需要安装应该先做雷电风险评估。
评定建筑物所处地理位置、环境的雷击概率，由此制定防雷方案。
处在城郊的别墅遭受雷击的概率比较大，应该考虑防雷措施。
防雷的关键在接地，也就是要有一个地阻符合要求的地网，地网建设的投资往往占整个防雷工程的一半以上，并不是简单的在配电箱里装一个浪涌保护器就可以防雷的。
电源浪涌保护必须分级安装并可靠接地（接地线规格也有要求），一般分：一级、二级、三级，逐级吸收雷电的尖峰电压和浪涌电流才能比较可靠的起到防雷作用。
安装浪涌保护器是防止潜在的风险。
一般的住宅小区，都配有接地线路（即黄绿线），所以接地是没有问题的。
在入户的配电箱中安装2P的最大（Imax)40kA的模块即可，如果小区单元配电箱中安装有B级防雷器，可以安装20kA的2P。
漏电保护的原理是检测零线，火线的电流平不平衡，不平衡就动作，浪涌是压敏元件，过压就阻值减小，通过的电流加大，会引起漏电保护误动，另外，浪涌本身一致性不好时，漏电根本不能合闸使用。
1。
菲尼克斯防雷器、电涌防护器使用说明
VAL-MS230 ST 和F-MS 12 ST 德国菲尼克斯浪涌保护器防雷器防雷器的工作原理:防雷器部结构其实就是巨功率电压敏感器件,当雷击进入电源进户线路时:防雷器将过高的电压吸收和泄放到上,所以地线是很重要的,没有地线就没有防雷效果,只能吸收浪涌效果,当遇到过于强大的雷击时需要空气开关或熔断器(保险丝)来保护,所以空气开关和熔断器的电流要选择合适,不然烧了防雷器还与电网未断开,在空气开关后面再接熔断器是为了更保险,因为空气开关是机械动作的,不会100%可靠。
防雷器的使用必须与空气开关和熔断器配合,理论上讲:空气开关或保险丝电流越小越好,防雷器的并联只数越多效果越好,对雷电的吸收功率越大,但如果选用过大电流的空气开关是不利的,当防雷器达到极限功率时间后,如果空气开关或保险丝未断开是不行的。
使用漏电开关要接在防雷线路之后,漏电开关里面有电子线路,接在防雷线路后面可以保护漏电开关被雷击损坏。
本防雷器属于快速更换结构,当过强雷击被击穿后可以快速更换防雷器芯,不用任何工具,只从防雷器座上拔下和插上,购买时也以多买几个防雷器芯备用,防雷器芯购买请看:德国菲尼克斯 PHOENIX CONTACT VAL-MS230 防雷器芯下图是:简单的浪涌保护接线图,本图不能实现防雷保护,只有浪涌保护,空气开关和溶断器大于32A时用两只防雷器并联。
下图是:简单型的防雷和浪涌保护（成本低，效果一般）。
下图是:32A典型防雷浪涌保护接线图（效果最好）。
下图是:63A以下大电流防雷浪涌保护接线图（对线路电流大的也有很好效果）。
下图是: 三相五线防雷浪涌保护接线图，电流大的要用多只并联。
VALVETRAB -MS是一个单通道、导轨安装式的Ⅱ类（Ｃ级）电涌保护器。
为了对多路导线进行电涌保护，可以将多个VALVETRAB并联在一起安装，并在接地侧桥接。
VAL MS...VF产品在保护插头中特殊设计了压敏电阻和气体放电管，可以有效限制漏电流。
浪涌保护器安装接线图
浪涌保护器安装接线图标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]浪涌保护器安装接线图电涌保护器接入模式在ＴＮ制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。
但在ＴＮ－Ｓ制式的起始位置，中性线与保护地线之间无须接入电涌保护器。
只有对Ａ级防雷等级中的第三、四级和Ｂ级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。
在ＴＴ制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。
当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“３＋１”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。
在ＩＴ制式中，电涌保护器只作共模接法.1、什么是浪涌？答：浪涌就是超出正常工作电压的瞬间过电压2、什么是浪涌保护器？答：浪涌保护器是当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害的电了装置。
3、开关型浪涌保护器和限压型浪涌保护器的区别？答：开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型浪涌保护器为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作是限制过电压。
因为此，一般在建筑物入口处选用如Asafe系列的开关型浪涌保护来泄放雷电能量，然后，在后级电路使用如AM系列的限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
4、与浪涌保护器相配合的微型断路器如何选型？答：Asafe开关型模块由于其损坏方式为开路，因此可以不用装微型断路器；第一级模块，如AMI-40，需要选用63A的分断电流能力为10KA的D型微型断路器；第二级模块，如AM2-20，需要选用32A的分断电流能力为的C、D型微型断路器，由于其工作曲线IN 值的不同，因此推荐使用D型；第三级模块，如AM3-10，需要选用16A的分断电流能力为的C、D型微型断路器，由其工作曲线IN值的不同，因此推荐使用D型。
电涌保护器的接线方法
电涌保护器的接线方法
电涌保护器也叫浪涌保护器，对间接雷电和直流雷电影响或其他瞬时过压的电涌保护。
电涌保护器安装时配电柜或低压总开关柜内，并并联在电源进线外，作为电源的diyi级保护。
电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。
连接线应尽量的短、直、粗，接地电阻：R ≤4Ω。
1、单相系统中电涌保护器的接线：
单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。
2、TT系统中电涌保护器的接线：
三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的PE接地线。
3、TN-C系统中电涌保护器的接线：
三相四线，上面三个L口分别连接三条火线，下面的PE口接PEN线。
4、TN-S系统中电涌保护器的接线：
三相五线，上面三个L口分连接三条火线，右侧的N口接零
线，下面的PE口接地线。
浪涌保护器的作用及接线图
浪涌保护器的作用及接线图浪涌保护器也被称为防雷器，它是一种可以为各种电子设备、仪器仪表及通讯线路提供安全防护的电子装置。
当电气回路或者是通信线路中因为外界的干扰突然产生了尖峰电流或者电压时，浪涌保护器也可以再极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
那么西域商城小编今天就和大家讲讲浪涌保护器的作用及接线原理。
浪涌保护器的作用雷电放电可能发生在云层之间或云层内部，或云层对地之间;另外许多大容量电气设备的使用带来的内部浪涌，对供电系统(中国低压供电系统标准：AC 50Hz 220/380V)和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。
云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。
一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间。
大多数闪电电流在10，000至100，000安培的范围之间降落，其持续时间一般小于100微秒。
供电系统内部由于大容量设备和变频设备等的使用，带来日益严重的内部浪涌问题。
我们将其归结为瞬态过电压(TVS)的影响。
任何用电设备都存在供电电源电压的允许范围。
有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。
瞬态过电压(TVS)破坏作用就是这样。
特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。
浪涌保护器接线图不同的场合有不同的用电需求，所以衍伸出来很多的电源系统，除了我们常见的单相系统外，还有TT系统、TN-C系统、TN-S系统等，因此浪涌保护器也开发了不同的型号来对应这些电源系统。
单相系统中浪涌保护器的接线图，2P浪涌保护器都是以此为标准设计的，单相三线，上面两孔L口接火线，N口接地线，下面的PE口接地线。
TT系统中浪涌保护器的接线图，TT系统是电源系统有一点直接接地。
设备外露导电部分的接地与电源系统的接地电气上无关的系统。
科佳电气产品中的3P 1浪涌保护器都是以此为标准设计的，三相四线，上面三个L口分别连接三条火线，下面的N口接PEN线，右侧的ＰＥ接地线。
