《建筑设备安装工程》课件 第9章 建筑供配电系统
建筑设备安装工程
第9章 建筑供配电系统
第使用1节规范说建明筑供配电系统概述
一、电力系统
电力系统是由发电厂、电力网和用电设备组成的统一整体。电力系统 如图9-1所示。
图9-1 电力系统示意图
第9章 建筑供配电系统
（一）架空线路
使在用民规用范建筑说的明室外配电线路中，架空线路是经常采用的一种配电线路
第9章 建筑供配电系统
四、三相四线制
使用规范说明
目前，电力系统都采用三相交流电，即采用三相三线制输电、三相四 线制配电。
低压系统多数采用的三相四线制供电方式，如图9-3所示。此类单向 负载是连接在三相电源的任意一根相线和零线上工作的，其连接方式如 图9-4所示。
图9-3 三相四线制电路
图9-4 单向负载与电源连接的方法
第9章 建筑供配电系统
使用规范说明
图9-8 标准层电气工程平面图
第9章 建筑供配电系统
使用规范说明
图9-9 电气工程系统图
第9章 建筑供配电系统
第使用3节规范说各明类型工业、民用供电系统
一、小型民用建筑设施的供电系统
小型民用建筑设施的供电系统只需要设立一个简单的降压变电所，把 电源进线电压为6～10 kV经过降压变压器变为低压380/220 V，其供电 系统如图9-10所示。
图9-2 架空线路结构
第9章 建筑供配电系统
二、额定电压等级
使用规范说明
电力网的额定电压等级有：220 V、380V、3 kV、6 kV、10 kV、35 kV、110 kV和220 kV等。
三、用电负荷种类
用电负荷是指用电设备所消耗的功率。 在电力系统中，根据用电设备在生产和社会生活中的重要性不同，以 及供电中断对人身和设备安全的影响，将用电负荷分为三个等级。 ① 一级负荷 ② 二级负荷 ③ 三级负荷
第9章 建筑供配电系统
第使用1节规范说建明筑供配电系统概述
一、电力系统
电力系统是由发电厂、电力网和用电设备组成的统一整体。电力系统 如图9-1所示。
图9-1 电力系统示意图
第9章 建筑供配电系统
（一）架空线路
使在用民规用范建筑说的明室外配电线路中，架空线路是经常采用的一种配电线路
第9章 建筑供配电系统
四、三相四线制
使用规范说明
目前，电力系统都采用三相交流电，即采用三相三线制输电、三相四 线制配电。
低压系统多数采用的三相四线制供电方式，如图9-3所示。此类单向 负载是连接在三相电源的任意一根相线和零线上工作的，其连接方式如 图9-4所示。
图9-3 三相四线制电路
图9-4 单向负载与电源连接的方法
第9章 建筑供配电系统
使用规范说明
图9-8 标准层电气工程平面图
第9章 建筑供配电系统
使用规范说明
图9-9 电气工程系统图
第9章 建筑供配电系统
第使用3节规范说各明类型工业、民用供电系统
一、小型民用建筑设施的供电系统
小型民用建筑设施的供电系统只需要设立一个简单的降压变电所，把 电源进线电压为6～10 kV经过降压变压器变为低压380/220 V，其供电 系统如图9-10所示。
图9-2 架空线路结构
第9章 建筑供配电系统
二、额定电压等级
使用规范说明
电力网的额定电压等级有：220 V、380V、3 kV、6 kV、10 kV、35 kV、110 kV和220 kV等。
三、用电负荷种类
用电负荷是指用电设备所消耗的功率。 在电力系统中，根据用电设备在生产和社会生活中的重要性不同，以 及供电中断对人身和设备安全的影响，将用电负荷分为三个等级。 ① 一级负荷 ② 二级负荷 ③ 三级负荷

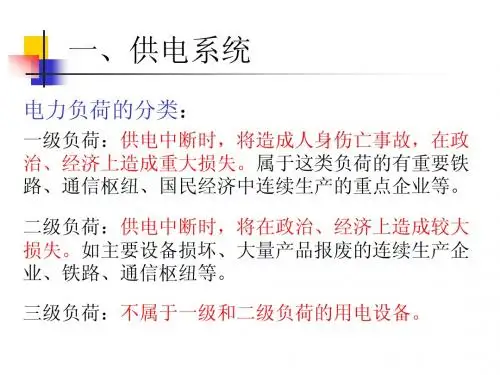

建筑设备ppt12 电力供配电系统
四、室内外电气配线
室内配线的技术要求：
根据工作环境、安装方式、线路工作电压和导线绝缘要求选 择导线或电缆的型号。导线截面尺寸应能符合供电电流相机 械强度的要求。 配线时应尽量避免导线中间有接头，必须接头时，应采用压 接和焊接，可靠连接。应尽可能把接头按排放在接线盒或灯 头盒内。 导线穿过楼板、墙壁等情况时，应考虑用钢管、瓷管等保护 措施。防止机械损伤或墙壁潮湿时产生漏电现象。 导线互相交叉时，在每根导线上应套上塑料或其他绝缘管， 并将套管固定。 为确保安全用电，室内电气管线和配电设备应与其他煤气管、 蒸汽管、通风管及上、下水管等保持一定的距离。
选择配电变压器时，其原边高压绕组 的电压等级应与当地的电源电压一致； 而副边接法为Y0时，低压侧线电压为 0.4kV。
三、电气设备选择
一、导线 传送电能的基本通路。 （一）导线的选择 选择原则：技术上分理，经济上节省； 选择内容：型号、截面； 选择的方法：贯彻“以铝代铜”原则；
三、电气设备选择
建筑物较大或用电设备负荷较大(250Kw及以 下) 或有三相低压用电设备时，引入三相 380/220V电源。 建筑物很大，或用电设备负荷量很大，电源供 电电压应采用高压供电。
二、用电负荷计算
用电负荷的计算 用电负荷的计算是指用电设备用电 量的计算。在相同时间内设备的用电量 是由其功率所决定的，用电负荷的计算 实际是指用电设备功率的计算和所用电 流的计算。 电力负荷计算的目的是为了合理选 用供电系统的电气设备和导线器材。 负荷计算方法：需要系数法。
五、配电盘、柜和变配电室
四、变配电室 用于安装和布置高、低压配电柜和变压 器的专门房间和场地。由高压配电室、变 压器室和低压配电室三部分组成。 （一） 6~10KV变配电室的位置和型式 1、 位置 2、型式
供配电及照明系统课件
2. EPS应急电源主要包括整流充电器、蓄电池组、逆变器、互投装置和系统控 制器等部分。整流充电器的作用是对蓄电池组适时充电；逆变器的作用则是在市 电非正常时；将蓄电池组存储的直流电能变换成交流电输出；互投装置保证负载 在市电及逆变器输出间的顺利切换；系统控制器对整个系统进行实时控制，并可 以发出故障告警信号和接收远程联动控制信号，并可通过通讯接口实现对EPS系 统的远程监控。
供配电及照明系统课件
2）二级供电负荷
定义： 断电将造成较大政治影响、较大经济损失和公共场所秩序混乱。
如三星级酒店、乙级写字楼、高档住宅、工矿企业等。 技术要求：
1、两路电源供电，一路常用，一路备用； 2、两路电源来自同一变电站的不同高压开关（假两路） 3、一路高压供电，辅助自备发电机、UPS电源或蓄电池组； 特点：
1）一级供电负荷
定义： 断电将造成人身伤亡、产生重大的政治影响、造成重大经济损
失和公共场所的秩序严重混乱。 技术要求：
1、由两个不同的电站独立供电，特别重要的负荷，增设应急电源。 2、当一路电源故障时，另一路电源能保证正常供电； 3、平时两路电源分列运行，单独对不同负荷供电； 4、一路变压器可以承受全站负荷。 特点： 1、分列运行时，变压器负载不能超过50%； 2、联络开关处于自投自负的位置； 3、自备发电机功率为总容量的10-20%， 4、发电机燃料采用0号或-10号轻柴油，储油量8小时以上。
水或防冻液的液面及洁净度； 4.每年进行一次带载实验，并记录运行期间的油温、水温、油压、电压、电
流、累计运行时间等； 5.随时采取保温、除湿、防尘等措施，北方地区严防发电机受冻； 6.掌握倒闸操作程序，坚决杜绝向外网反向送电。 7.长时间运行负载率不高于90%，以额定功率运行，运行时间不超过12小时； 8.定期清洗或更换“三滤”； 9.做好设备清洁及环境卫生。
供配电及照明系统课件
2）二级供电负荷
定义： 断电将造成较大政治影响、较大经济损失和公共场所秩序混乱。
如三星级酒店、乙级写字楼、高档住宅、工矿企业等。 技术要求：
1、两路电源供电，一路常用，一路备用； 2、两路电源来自同一变电站的不同高压开关（假两路） 3、一路高压供电，辅助自备发电机、UPS电源或蓄电池组； 特点：
1）一级供电负荷
定义： 断电将造成人身伤亡、产生重大的政治影响、造成重大经济损
失和公共场所的秩序严重混乱。 技术要求：
1、由两个不同的电站独立供电，特别重要的负荷，增设应急电源。 2、当一路电源故障时，另一路电源能保证正常供电； 3、平时两路电源分列运行，单独对不同负荷供电； 4、一路变压器可以承受全站负荷。 特点： 1、分列运行时，变压器负载不能超过50%； 2、联络开关处于自投自负的位置； 3、自备发电机功率为总容量的10-20%， 4、发电机燃料采用0号或-10号轻柴油，储油量8小时以上。
水或防冻液的液面及洁净度； 4.每年进行一次带载实验，并记录运行期间的油温、水温、油压、电压、电
流、累计运行时间等； 5.随时采取保温、除湿、防尘等措施，北方地区严防发电机受冻； 6.掌握倒闸操作程序，坚决杜绝向外网反向送电。 7.长时间运行负载率不高于90%，以额定功率运行，运行时间不超过12小时； 8.定期清洗或更换“三滤”； 9.做好设备清洁及环境卫生。
《供配电系统》PPT课件 (2)
工 程
⑵供电要求
无特殊要求，可由单电源供电。
·
9
精选课件ppt
9
·
12.1 供电系统
负荷分级实例：
建
筑
一级负荷：
设
备
重要办公建筑：
工 程
——客梯电力；
——主要办公室、会议室、总值班室、档案室、 主要通道照明。
·
10
精选课件ppt
10
·
12.1 供电系统
一级负荷：
建
筑
一、二级旅馆（四星以上酒店）：
·
12.1 供电系统
供配电系统：
建
筑
利用电气设备将电源与用电设备联系在一起的整
设 备
体。
工 程
分界开关：
城市电网与建筑供配电系统的分界点。
之前由供电部门管理，之后由建筑用电单位管理。
·
精选课件ppt
3
·
·
12.1 供电系统
一、负荷分级和供电电源
建
筑
㈠负荷等级
设
备
按电力负荷性质和停电造成的损失程度划分。
21
12.2 建筑用电负荷
·
·
一、负荷容量
建 筑
1. 设备容量（装机容量）
设 备
——所有安装的用电设备的额定功率之总和，kW
工 程
。
2. 计算容量
——通过计算求出的实际使用负荷容量，kW。
3. 装表容量
——计量用电度表所表明的容量，A。
用户限定在装表容量下使用电力。
装表容量在20A及以下时，允许采用单相供电，一
一级负荷中因停电导致：
实时处理计算机及网络工作异常；
发生爆炸、火灾以及严重中毒。
《建筑供配电系统》幻灯片PPT
电力网
2.变电所、配电所 *变电所—接受电能、变换电能电压、分配电能 配电所—接受电能、分配电能
10kv
220/380V
ห้องสมุดไป่ตู้
小
10kv高压电源
高压配电所 高压母线 10kv变电所
低压母线
区
（接自电网）
（分配）
配电线路
(降压、分配)
配电线路
用 户
*变电所—升压变电所（与电厂合建） 降压变电所（靠近负荷中心）
电能用户
照明负荷：照明设备、小功率用电设备（如家用电器）。 电力负荷：大功率用电设备（如电梯）。
照明负荷——照明线路——照明配电箱 电力负荷——电力线路——电力配电箱
电力系统——将不同类型发电厂的发电机、变电所的变压器以及输电线、配 电设备和用电设备联系起来组成的整体。
电力负荷分级及供电要求
负荷是电厂和电力网服务的对象，要使电厂和电力网工作得 合理，首先必须了解负荷的特点和要求。一切消耗电能的 设备都是电力系统中的负荷，根据电力负荷对供电可靠性 的要求及中断供电在政治上、经济上所造成的损失或影响 的程度，将其分为三级。
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不 应同时受到损坏。
一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电 源,并严禁将其它负荷接入应急供电系统。
应急电源
常用应急电源 l． 独立于正常电源的发电机组。 2．供电网络中独立于正常电源的专用的馈电线路。 3．蓄电池。 4．干电池。
*配电所位置：多建于建筑物内部
电力系统
（三）电能用户 在电力系统中一切消耗电能的用电设备均称 为电能用户。
用电设备按其用户可分为： 1.动力用电设备——把电能转换为机械能，例如水泵、风机、 电梯等。 2.照明用电设备——把电能转换为光能，例如各种电光源。 3.电热用电设备——把电能转换为热能．例如电烤箱、电 加热器。 4.工艺用电设备——把电能转换为化学能，例如电解、电镀。
供配电技术-高层民用建筑供电及安全技术ppt课件
N 100 200 300 400 500 600 800 Kd 0.41 0.33 0.29 0.26 0.25 0.24 0.21
功率因数一般按0.6～0.9选取。
动力负荷计算
二项式法
高层建筑的动力设备之间容量差值较大、且动力 设备总容量较小、因此采用二项式法确定计算负荷 更为确切。负荷计算之前，需对建筑内动力负荷的 运行工况进行分析、确定，以使计算结果更接近于 实际。一般情况下，楼内电梯、空调机组、生活水 泵等设备，除备用外，均应按运行计算。动力负荷 计算越精确，供配电系统的可靠性、安全性越强， 用电设备的使用效果越好。
高层建筑物的变电所通常设在主体建筑物的首 层，这类变电所内的主变，应选择干式变压器或 非燃液体变压器，以减少火灾的危险性。若确实 需要采用油浸式变压器时，应选择安全部位，采 取防火分隔和防止油流散的设施，并应设置火灾 自动报警和灭火装置。
箱式变电所
目前城市高层建筑普遍采用箱式变电所，箱变是将高压电器设 备、变压器、低压电器设备等组合成紧凑型成套配电装置，在 配电系统中接受和分配电能。这种新型成套设备——箱变与常 规土建式变电所相比，同容量的箱式变电站占地面积通常仅为 常规变电站的1/10~1/5，大大减少了设计工用量及施工量，减少 了建设费用。
当供电距离较长时，供电系统对地分布电容则不可忽视，输电线路越长，分布电容越大， 若对地电容电流一旦和电源发生联系时，保护设备不一定动作，这非常危险！因此，这种 系统只用在供电距离较短时才比较安全。
7.3.3 对接地安全制式的要求
①系统接地后提供了采用自动切断供电电源这一间接接触防护措施的必要条件。 ②系统中应实施总电位联结。在局部区域当自动切断供电电源的条件得不到满足时， 应实施辅助等电位连接。 ③不得在保护回路中装设保护电器或开关，但允许装设只有用工具才能断开的连接点。 ④严禁将可燃液体、可燃气体管道用作保护导体。 ⑤电气装置的外露可导电部分不得用作保护导体的串联过渡接点。 ⑥保护导体必须有足够的截面。
功率因数一般按0.6～0.9选取。
动力负荷计算
二项式法
高层建筑的动力设备之间容量差值较大、且动力 设备总容量较小、因此采用二项式法确定计算负荷 更为确切。负荷计算之前，需对建筑内动力负荷的 运行工况进行分析、确定，以使计算结果更接近于 实际。一般情况下，楼内电梯、空调机组、生活水 泵等设备，除备用外，均应按运行计算。动力负荷 计算越精确，供配电系统的可靠性、安全性越强， 用电设备的使用效果越好。
高层建筑物的变电所通常设在主体建筑物的首 层，这类变电所内的主变，应选择干式变压器或 非燃液体变压器，以减少火灾的危险性。若确实 需要采用油浸式变压器时，应选择安全部位，采 取防火分隔和防止油流散的设施，并应设置火灾 自动报警和灭火装置。
箱式变电所
目前城市高层建筑普遍采用箱式变电所，箱变是将高压电器设 备、变压器、低压电器设备等组合成紧凑型成套配电装置，在 配电系统中接受和分配电能。这种新型成套设备——箱变与常 规土建式变电所相比，同容量的箱式变电站占地面积通常仅为 常规变电站的1/10~1/5，大大减少了设计工用量及施工量，减少 了建设费用。
当供电距离较长时，供电系统对地分布电容则不可忽视，输电线路越长，分布电容越大， 若对地电容电流一旦和电源发生联系时，保护设备不一定动作，这非常危险！因此，这种 系统只用在供电距离较短时才比较安全。
7.3.3 对接地安全制式的要求
①系统接地后提供了采用自动切断供电电源这一间接接触防护措施的必要条件。 ②系统中应实施总电位联结。在局部区域当自动切断供电电源的条件得不到满足时， 应实施辅助等电位连接。 ③不得在保护回路中装设保护电器或开关，但允许装设只有用工具才能断开的连接点。 ④严禁将可燃液体、可燃气体管道用作保护导体。 ⑤电气装置的外露可导电部分不得用作保护导体的串联过渡接点。 ⑥保护导体必须有足够的截面。
《供配电系统》PPT课件
需用系数Kx是在确定某一类用电设备组的计算负荷时，考 虑成组用电设备运行时可能出现的现象，包括以下几个方面：
1.可能不同时工作，存在同时使用系数Kt。 2.未必全部在满负荷情况下运行，存在负载系数Kf。 3. 如果是由人工控制的用电设备组要考虑工人操作水平对 用电设备取用功率的影响，存在工作系数Kg。 其中Kt、Kf两项起主要作用。需要系数Kx一般是经过大量 实测数据积累得到的，并且随着工艺进步、技术发展而变化。
h
2
1866年德国的科学家西门子以电磁铁代替永磁铁，研制出自 激励式发电机，发电机开始进入实用阶段。1870年比利时的克拉 姆又研制出了自激励式直流发电机，1877年真正实用的发电机开 始进入商业化生产阶段。
发电机可以由水轮机、汽轮机、柴油机或其它动力驱动，将 机械能传给发电机，再由发电机转换为电能。
1.功率的概念: 在电网中，由电源供给负载的电功率有两种：有功功率和
无功功率。电阻消耗有功功率，是耗能元件，电感、电容不消 耗有功功率，是储能元件。
1）有功功率P （active power ）：单位KW P=UI cosφ ，其中，cosφ称为功率因素。
h
8
例如40W的日光灯，除需40W有功功率（镇流器也需消耗 一部分有功功率）来发光外，还需80var左右的无功功率供镇 流器的线圈建立交变磁场用。由于它对外不做功，才被称之为 无功功率。
2）无功功率Q （reactive power ）：单位VAR
Q=UI sinφ 电容是不连接的两块极板，用来储存电荷，并放出电荷，
把电能转化为电场能；在具有电感（或电容）的电路里，电感 （或电容）在半周期的时间里把电源的能量变成磁场（或电场） 的能量贮存起来，在另外半周期的时间里又把贮存的磁场（或 电场）能量送还给电源。它们只是与电源进行能量交换，并没 有真正消耗能量。
1.可能不同时工作，存在同时使用系数Kt。 2.未必全部在满负荷情况下运行，存在负载系数Kf。 3. 如果是由人工控制的用电设备组要考虑工人操作水平对 用电设备取用功率的影响，存在工作系数Kg。 其中Kt、Kf两项起主要作用。需要系数Kx一般是经过大量 实测数据积累得到的，并且随着工艺进步、技术发展而变化。
h
2
1866年德国的科学家西门子以电磁铁代替永磁铁，研制出自 激励式发电机，发电机开始进入实用阶段。1870年比利时的克拉 姆又研制出了自激励式直流发电机，1877年真正实用的发电机开 始进入商业化生产阶段。
发电机可以由水轮机、汽轮机、柴油机或其它动力驱动，将 机械能传给发电机，再由发电机转换为电能。
1.功率的概念: 在电网中，由电源供给负载的电功率有两种：有功功率和
无功功率。电阻消耗有功功率，是耗能元件，电感、电容不消 耗有功功率，是储能元件。
1）有功功率P （active power ）：单位KW P=UI cosφ ，其中，cosφ称为功率因素。
h
8
例如40W的日光灯，除需40W有功功率（镇流器也需消耗 一部分有功功率）来发光外，还需80var左右的无功功率供镇 流器的线圈建立交变磁场用。由于它对外不做功，才被称之为 无功功率。
2）无功功率Q （reactive power ）：单位VAR
Q=UI sinφ 电容是不连接的两块极板，用来储存电荷，并放出电荷，
把电能转化为电场能；在具有电感（或电容）的电路里，电感 （或电容）在半周期的时间里把电源的能量变成磁场（或电场） 的能量贮存起来，在另外半周期的时间里又把贮存的磁场（或 电场）能量送还给电源。它们只是与电源进行能量交换，并没 有真正消耗能量。
2024版建筑电气ppt课件全新
建筑电气ppt课件2024全新目录CATALOGUE•建筑电气概述•建筑电气设计基础•建筑电气施工技术•建筑电气安全与防护•建筑电气智能化技术•建筑电气新技术与新应用01CATALOGUE建筑电气概述建筑电气定义与分类定义建筑电气是指在建筑物中，为实现各种预定功能而采用的电气设备和电气技术的总称。
分类根据功能和应用领域，建筑电气可分为供配电系统、照明系统、动力系统、防雷接地系统、弱电系统等。
建筑电气系统组成动力系统包括电动机、传动装置、控制器等，用于驱动各种机械设备运行。
照明系统包括灯具、光源、照明控制器等，用于提供室内外的照明环境。
供配电系统包括电源、变压器、配电装置、电线电缆等，用于将电能从电源输送到各个用电设备。
防雷接地系统包括避雷针、接地装置等，用于保护建筑物和设备免受雷电的危害。
弱电系统包括电话通信系统、计算机网络系统、广播音响系统等，用于满足建筑物内各种信息传递和处理的需求。
随着人工智能和物联网技术的不断发展，建筑电气将实现更加智能化的控制和管理，提高能源利用效率和用户舒适度。
智能化发展建筑电气将更加注重环保和节能，采用高效节能设备和可再生能源技术，降低能源消耗和环境污染。
绿色化发展建筑电气各系统之间的集成化程度将不断提高，实现信息的共享和优化控制，提高系统的整体性能。
集成化发展建筑电气将更加注重安全性能的提升，采用先进的防火、防雷、防盗等技术手段，确保建筑物和人员的安全。
安全化发展建筑电气发展趋势02CATALOGUE建筑电气设计基础03节能环保采用高效、节能的电气设备和系统，降低能耗，提高能源利用效率。
01设计原则确保电气系统安全、可靠、经济、合理，并满足建筑物功能需求。
02设计规范遵循国家相关电气设计规范及建筑行业标准，如《建筑电气设计规范》、《民用建筑电气设计规范》等。
设计原则与规范根据建筑物用电设备容量、使用时间及同时系数等因素，计算用电负荷。
负荷计算设备选择设备配置根据负荷计算结果，选择合适的电气设备，如变压器、开关柜、电缆等。
建筑供配电系统51页PPT
• （2）短期工作制的设备
•
工作时间较短常达不到稳定温升，停用时间很长，可
冷却到环境温度的用电设备
• （3）反复短期工作制的设备
•
工作时间很短、达不到稳定温升，停用时间很短，常
冷却不到环境温度。
• 2、负荷曲线和负荷的种类
• （1）负荷曲线：用电负荷随时间而变化的曲线；
• （2）负荷的种类
• A. 最大负荷：消耗电能最多的半小时的平均功率；
• 投资虽高，但供电的可靠性提高更大，适合一级负荷。
二、供电电压及用电负荷
• （一）供电电压
• 500V,380V,220V,127V,110V,36V,24V,12V
• （二）用电设备端电压偏移及改进措施
• 1、允许的电压偏移
•
在用电网络设计和运行时，必须规定用电设备端电压
的允许偏移值。
u%UUN 10% 0 UN
•
(±5%,-2.5%～+5%)
• 频率：我国标准频率为50Hz。（±0.5%）
• 三相电压不平衡：三相电压不平衡程度不超过2％
三、供电系统的方案
• 1、单电源、单变压器、低压母线不分段系统。
• 可靠性低。适用于三级负荷。
• 2、单电源、双变压器、低压母线不分段系统。
• 可靠性增加不多而投资大为增加。
• (b)无功计算负荷为： Q30P30tan
• （c）视在计算负荷为： S30 P320Q320
• （1）有功功率
• 有功功率是保持用电设备(如电灯、电动 机)正常运行所需要的电功率，即用电设备 真实消耗的功率，也就是将电能转换为其 他形式能量(机械能、光能、热能)的电功率。
• 以P来表示，单位为瓦(W)或千瓦(KW)
《供配电系统》课件
变电站由变压器、断路器、隔离开 关、电流互感器和电压互感器等设 备组成。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入 方式和控制方式。
优化运行方式
如采用变压器的经济运行、电 动机的调速运行等，避免不必 要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时 电价、错峰用电等，有效降低 高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理 系统等，实时监控能源使用情 况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电 气量，判断是否超过设定的阈值，从而判断是否 发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责 检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配 电系统的可靠性和稳定性，降低对传 统集中式能源供应的依赖，同时为能 源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员 和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续 性是指系统应符合环保和节能的要求。
用电设备
用电设备的作用
用电设备是供配电系统的终端，负责消耗电能以实现各种功能。
用电设备的种类
用电设备种类繁多，包括家用电器、工业设备、交通工具等。
用电设备的接入方式
用电设备通过输配电线路接入电源，根据用电需求选择相应的接入 方式和控制方式。
优化运行方式
如采用变压器的经济运行、电 动机的调速运行等，避免不必 要的能源浪费。
实施需求侧管理
通过合理的用电安排，如分时 电价、错峰用电等，有效降低 高峰期的用电负荷。
加强能源管理和监测
通过安装智能电表、能源管理 系统等，实时监控能源使用情 况，及时发现和解决能源浪费
问题。
供配电系统的环保要求
减少污染物排放
通过检测供配电系统中的电流、电压、功率等电 气量，判断是否超过设定的阈值，从而判断是否 发生故障。
继电保护的组成
包括测量部分、逻辑部分和执行部分，分别负责 检测电气量、进行逻辑判断和执行切除操作。
自动控制装置
自动控制装置的作用
01
在供配电系统中，自动控制装置能够根据系统的运行状态自动
调整设备的运行参数，保证系统的稳定和安全。
分布式电源的应用将有助于提高供配 电系统的可靠性和稳定性，降低对传 统集中式能源供应的依赖，同时为能 源的可持续发展提供有力支持。
THANK YOU
详细描述
供配电系统应满足安全性、可靠性、经济性和可持续性等基本要求。安全性是指系统在异常情况下能够保证人员 和设备的安全；可靠性是指系统能够保证持续、稳定地供电；经济性是指系统建设和运行的成本应合理；可持续 性是指系统应符合环保和节能的要求。
建筑电气系统PPT课件
.
17
四、建筑与建筑电气的关系
建筑与建筑电气的关系由建筑电气系统的类型、作用和基本组成所决定。
1、 建筑电气系统的基本组成
各类建筑电气系统一般都是由用电设备、配电线路、控制 和保护设备三大基本部分所组成。
2、 建筑与建筑电气的关系
用电设备的主要特点是鲜明的功能性， 配电线路的主要特点是功能上的单一性和布置上的分散性， 控制和保护设备主要特点是功能上的方便可靠性， 布置上的 集中性
使用可以将电能转换为机械能的电动机，拖动水泵、风机等
运行。如供暖、通风、上水、热水供应系统、电梯系统等，所以
建筑动力系统实质上就是向电动机配电，以及对电动机进行 控制的系统。
.
13
3、建筑电气照明系统
（1） 基本组成
电气系统——指电能的产生、输送、分配、控制和消耗使用
的系统。
照明系统——指光能的的产生、传播、分配（反射、折射和
一级负荷二级负荷三级负荷其它中断供电将造成人员伤亡中断供电将造成重大政治影响中断供电将造成重大经济损失中断供电将造成公共场所秩序严重混乱中断供电将造成较大政治影响中断供电将造成较大经济损失中断供电将造成公共场所秩序混乱11
建筑电气设备
.
1
1.0 建筑电气设备概述
一、建筑电气的含义 ？ 建筑物及其附属物的各类电气系统的设计与施工
一级负荷 二级负荷
中断供电将造成人员伤亡 中断供电将造成重大政治影响 中断供电将造成重大经济损失 中断供电将造成公共场所秩序严重混乱 中断供电将造成较大政治影响 中断供电将造成较大经济损失 中断供电将造成公共场所秩序混乱
三级负荷 其它
.
10
属于一级负荷的设备有:
消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、 自动灭火装置、火灾事故照明、疏散指示标志和电动的防火门窗、卷帘、阀 门等消防用电设备:保安设备;主要业务用的计算机及外设、管理用的计算机 及外设，通信设备;重要场所的应急照明。
供配电基础知识 PPT课件
实验室
负荷级别 二级 一级 二级 一级 一级 二级
Байду номын сангаас一级
科研建筑 文娱建筑
科研所重要实验室，计算 中心、气象台
大型剧院
医疗建筑 县级及以上医院
商业建筑
省辖市及以上百货 大楼
博物建筑
省、市、自治区及以上博 物馆、展览管
商业仓库建 筑
冷库
司法建筑 监狱
主要用电设备 电梯 舞台、电声、贵宾室、广播及电视转播、化装照明
• 需要指出的是，电力用户的供电电压，供电方式 的确定应从供用电安全，经济，合理和便于管理， 依据当地电网规划、供电条件等因素进行技术经 济比较，与供电部门协商确定。
➢ —级负荷应由两个独立电源供电，按照生产需要和允许停 电时间，采用双电源自动或手动切换的接线，或双电源对多 台一级用电设备分组同时供电的接线，具体供电形式见图43。
➢ 所谓独立电源，是指若干电源中任一电源发生故障或停止供 电时，不影响其他电源继续供电。同时，具备下列两个条件 的发电厂或变电所的不同母线段，均属独立电源。
• 2. 二级负荷的供电要求
对于二级负荷，应由二回线路供电， 供电变压器也应有两台(这两台变压器 不一定在同一变电所)。在其中一回路 或一台变压器发生常见故障时，二级负 荷应做到不致中断供电，或中断后能迅 速恢复供电。
• 3. 三级负荷的供电要求
三级负荷属不重要负荷，对供电无特殊 要求。但在条件允许的情况下，应尽量 提高供电的可靠性和连续性。
1．三相交流电网和电力设备的额定电压
（1）电网(线路)的额定电压 电网的额定电压等级是国家根据国 民经济发展的需要以及电力工业的 现有水平，经过全面的技术经济分 析后确定的。它是确定各类电力设 备额定电压的基本依据.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如：通信系统、火灾自动报警系统、 CATV系统、安全防范系统
.
4
三、建筑电气工程的分类
把电动能力引入工建程筑物，并通过用电
设备将电能转换成机械能、热能
和光照能明等 工程
强 变配电工程
弱 电
电 防雷接地工程
通实信现与建筑计物算内机部网以络及内部和外 C部 信A息间T控的V制信电等息视功交与能换卫与星信电息视传递及 闭路电视和监控系统
电
为配电线路，电压在35kV及以上的高压电力线路为送电 线路。
力
系 3、电力用户
统
电力用户也称电力负荷。在电力系统中，一切消费
及 电能的用电设备均称为电力用户。
电 力
二、我国电网电压等级
负
荷
我国电力网的电压等级主要有0.22、0.38、3、6、10、 35、110、220、330、550kV等10级。其中电网电压在
第七章 电气设备安装工程施工图预算
黄建瓯
土木建筑工程学系 工程造价 莆田学院
.
1
建筑设备
第一讲 建筑供配电系统
.
2
一、本课程学习方法
有些内容需记 笔记
1、以课堂听课为主， 参考资料为辅；
2、以识读建筑电气施工图为主，从平面到系统；
3、实用为主，理论和原理为辅；
4、自觉、自助学习为主，教师指导为辅；
5、自助完成作业；
6、充分讨论，加深理解，掌握要点。
.
3
绪论
一、建筑电气工程
建筑电气工程是研究电能和电信号在建筑物中输送、分配 和应用的科学。
二、建筑电气工程的意义
（1）电能和电信号易产生、输送和分配，易于转换和应用；
如：配电柜、配电箱、控制箱、照明电器、动力设备控制等
（2）能为人们提供舒适、便利、安全的建筑环境。
系
变电所就是担负从电力系统接受电能，然后变换电
统
压、分配电能任务的场所。
及 电
配电所就是担负从电力系统接受电能，然后分配电 能任务的场所。
力 负 荷
变电所与配电所的区别是看其内部有无装设电力变 压器。
.
9
电力线路是输送电能的通道。将发电厂生产的电能直
1.1
接或由降压变电所分配给用户的10kV及以下的电力线路
1kV及以上的称为高压，1kV以下的电压称为低压。
.
10
三、电力负荷分级及供电要求
1.1
在电力系统上的用电设备所消耗的功率称为用电负
荷或电力负荷。根据电力负荷对供电可靠性的要求及中
电 断供电在政治、经济上所造成的损失或影响的程度，分
力 为三级。 系 1、一级负荷
美国历史上的几次停电
统
指中断供电将造成人身伤亡者，造成重大政治影响和经济
置
④避免设在有剧烈振动的场所和低洼积水地区；
⑤尽可能结合土建工程规划设计，以减少建造投资 和电能损耗。
.
14
1.3 低压配电系统及低压设备
一、低压配电方式
低压配电方式是指低压干线的配电方式。 低压配电方式有放射式、树干式、混合式三种。
a) 放射式
b) 树干式
.
c) 混合式
15
1.3
二、常用低压设备特点及用途
及
损失；或造成公共场所秩序严重混乱的电力负荷，属于一级负
电 荷。
力
负 荷
要求：双电源供电，一用一备，当一个电源发生故障时，另一 个电源应不致同时受到损坏 。一级负荷中的特别重要负荷， 除上述双电源外，还须增设应急电源。为保证对特别重要负荷
的供电，禁止将其他负荷接入应急供电系统。
.
11
2、二级负荷
1.1
安全防范系统
电话通信系统
及其他电力工程
火灾自动报警系统 公共广播系统
从电压等级上划分，强电一般是110V以上，而弱电一般是60V以下。
.
5
建筑供配电系统
内容提要：
现代工农业及整个社会生活中电力应用非常广泛，一般建筑 采用低压供电，高层建筑通常10kV电压供电。建筑供配电是建 筑电气的重要内容，其任务就是接收电能、变换电能、输送电能、 分配电能和向各种电气设备提供电能。
.
16
1.3
①低压刀开关
操作方式分：单投和双投开关
低
压 按极数分：单极、双极和三极
配 按灭弧结构分：带灭弧罩
电
和不带灭弧罩
HD11、11B-100～400刀开关
系
常用于不频繁地接通和切断交流和直流电路，刀开关
统 装有灭弧罩时可以切断负荷电流
及
低
压
设
备
.
17
1.3
②胶盖闸刀开关
低 压
又称开启式负荷开关。
当中断供电将造成较大政治影响、较大经济损失或将造成
电
公共场所秩序混乱的电力负荷，属于二级负荷。
力
要求：双电源供电，一用一备，双电源应做到当发生电力变压
系
器故障或线路常见故障时不致中断供电（或中断供电后能迅速
统
恢复）。在负荷较小或地区供电条件困难时，二级负荷可由一
及
路6KV及以上的专用架空线供电。
电 力
.
6
1.1 电力系统及电力负荷
一、电力系统简介
由发电厂、电力网和电力用户组成的统一整体称为电力系统。
.
7
1.1
1、发电厂
发电厂是将一次能源（如水力、火力、风力、原
电 子能等）转换成二次能源（电能）的场所。 力 系 统 及 电 力 负 荷
.
8
1.1
2、电力网
电 力
电力网是电力系统的有机组成部分，它包括变电 所、配电所及各种电压等级的电力线路。
1 ．变电所的形式
变电所的形式有独立式、附设式、杆上式或高台式、成套式变 电所。附设式又分内附式和外附式。
.
13
2 、变电所的组成
变
10kV变电所一般由高压配电室、变压器室和低压配电室三
电
部分组成。
所 3 、变电所的位置确定
的
变配电所选址须遵循以下原则：
形 式
①接近负荷中心；
和
②进出线方便；
布
③尽量避免设在多尘和有腐蚀性气体的场所；
3、三级负荷
负
不属于一级和二级负荷的一般电力负荷，均属于三级负
荷
荷。三级负荷对供电电源无要求，一般为一路电源供电即可，
但在可能的情况下，也应提高其供电的可靠性。
.
12
1.2 变Leabharlann 所一、变电所的形式和布置建筑供电系统由高压电源、变配电所和输配电线路组成。变配 电所的主要任务是用来变换供电电压，集中和分配电能，并实现对 供电设备和线路的控制与保护。
低
压
低压电气设备通常是指电压在1000V以下的电气设备，
配 在建筑工程常见的低压电气设备有刀开关、熔断器、自 电 动空气开关、接触器、低压配电柜等。
系 统
1．刀开关
及
手动操作，用于非频繁接通和切断容量不大的低压供
低 电线路，并兼作电源隔离开关。
压
设
刀开关可分为低压刀开关、胶盖闸刀开关、刀形转换开
备 关、铁壳开关、熔断式刀开关、组合开关等。
配 电 系
价格便宜、使用方便，在 建筑中广泛使用
统
开启式负荷开关
及
低 压 设
在小电流配电系统中用来接通和切断电路，也可用于小 容量三相异步电动机的全压起动操作，单相双极刀开关用 在照明电路或其他单相电路上，其中熔丝提供短路保护。
.
4
三、建筑电气工程的分类
把电动能力引入工建程筑物，并通过用电
设备将电能转换成机械能、热能
和光照能明等 工程
强 变配电工程
弱 电
电 防雷接地工程
通实信现与建筑计物算内机部网以络及内部和外 C部 信A息间T控的V制信电等息视功交与能换卫与星信电息视传递及 闭路电视和监控系统
电
为配电线路，电压在35kV及以上的高压电力线路为送电 线路。
力
系 3、电力用户
统
电力用户也称电力负荷。在电力系统中，一切消费
及 电能的用电设备均称为电力用户。
电 力
二、我国电网电压等级
负
荷
我国电力网的电压等级主要有0.22、0.38、3、6、10、 35、110、220、330、550kV等10级。其中电网电压在
第七章 电气设备安装工程施工图预算
黄建瓯
土木建筑工程学系 工程造价 莆田学院
.
1
建筑设备
第一讲 建筑供配电系统
.
2
一、本课程学习方法
有些内容需记 笔记
1、以课堂听课为主， 参考资料为辅；
2、以识读建筑电气施工图为主，从平面到系统；
3、实用为主，理论和原理为辅；
4、自觉、自助学习为主，教师指导为辅；
5、自助完成作业；
6、充分讨论，加深理解，掌握要点。
.
3
绪论
一、建筑电气工程
建筑电气工程是研究电能和电信号在建筑物中输送、分配 和应用的科学。
二、建筑电气工程的意义
（1）电能和电信号易产生、输送和分配，易于转换和应用；
如：配电柜、配电箱、控制箱、照明电器、动力设备控制等
（2）能为人们提供舒适、便利、安全的建筑环境。
系
变电所就是担负从电力系统接受电能，然后变换电
统
压、分配电能任务的场所。
及 电
配电所就是担负从电力系统接受电能，然后分配电 能任务的场所。
力 负 荷
变电所与配电所的区别是看其内部有无装设电力变 压器。
.
9
电力线路是输送电能的通道。将发电厂生产的电能直
1.1
接或由降压变电所分配给用户的10kV及以下的电力线路
1kV及以上的称为高压，1kV以下的电压称为低压。
.
10
三、电力负荷分级及供电要求
1.1
在电力系统上的用电设备所消耗的功率称为用电负
荷或电力负荷。根据电力负荷对供电可靠性的要求及中
电 断供电在政治、经济上所造成的损失或影响的程度，分
力 为三级。 系 1、一级负荷
美国历史上的几次停电
统
指中断供电将造成人身伤亡者，造成重大政治影响和经济
置
④避免设在有剧烈振动的场所和低洼积水地区；
⑤尽可能结合土建工程规划设计，以减少建造投资 和电能损耗。
.
14
1.3 低压配电系统及低压设备
一、低压配电方式
低压配电方式是指低压干线的配电方式。 低压配电方式有放射式、树干式、混合式三种。
a) 放射式
b) 树干式
.
c) 混合式
15
1.3
二、常用低压设备特点及用途
及
损失；或造成公共场所秩序严重混乱的电力负荷，属于一级负
电 荷。
力
负 荷
要求：双电源供电，一用一备，当一个电源发生故障时，另一 个电源应不致同时受到损坏 。一级负荷中的特别重要负荷， 除上述双电源外，还须增设应急电源。为保证对特别重要负荷
的供电，禁止将其他负荷接入应急供电系统。
.
11
2、二级负荷
1.1
安全防范系统
电话通信系统
及其他电力工程
火灾自动报警系统 公共广播系统
从电压等级上划分，强电一般是110V以上，而弱电一般是60V以下。
.
5
建筑供配电系统
内容提要：
现代工农业及整个社会生活中电力应用非常广泛，一般建筑 采用低压供电，高层建筑通常10kV电压供电。建筑供配电是建 筑电气的重要内容，其任务就是接收电能、变换电能、输送电能、 分配电能和向各种电气设备提供电能。
.
16
1.3
①低压刀开关
操作方式分：单投和双投开关
低
压 按极数分：单极、双极和三极
配 按灭弧结构分：带灭弧罩
电
和不带灭弧罩
HD11、11B-100～400刀开关
系
常用于不频繁地接通和切断交流和直流电路，刀开关
统 装有灭弧罩时可以切断负荷电流
及
低
压
设
备
.
17
1.3
②胶盖闸刀开关
低 压
又称开启式负荷开关。
当中断供电将造成较大政治影响、较大经济损失或将造成
电
公共场所秩序混乱的电力负荷，属于二级负荷。
力
要求：双电源供电，一用一备，双电源应做到当发生电力变压
系
器故障或线路常见故障时不致中断供电（或中断供电后能迅速
统
恢复）。在负荷较小或地区供电条件困难时，二级负荷可由一
及
路6KV及以上的专用架空线供电。
电 力
.
6
1.1 电力系统及电力负荷
一、电力系统简介
由发电厂、电力网和电力用户组成的统一整体称为电力系统。
.
7
1.1
1、发电厂
发电厂是将一次能源（如水力、火力、风力、原
电 子能等）转换成二次能源（电能）的场所。 力 系 统 及 电 力 负 荷
.
8
1.1
2、电力网
电 力
电力网是电力系统的有机组成部分，它包括变电 所、配电所及各种电压等级的电力线路。
1 ．变电所的形式
变电所的形式有独立式、附设式、杆上式或高台式、成套式变 电所。附设式又分内附式和外附式。
.
13
2 、变电所的组成
变
10kV变电所一般由高压配电室、变压器室和低压配电室三
电
部分组成。
所 3 、变电所的位置确定
的
变配电所选址须遵循以下原则：
形 式
①接近负荷中心；
和
②进出线方便；
布
③尽量避免设在多尘和有腐蚀性气体的场所；
3、三级负荷
负
不属于一级和二级负荷的一般电力负荷，均属于三级负
荷
荷。三级负荷对供电电源无要求，一般为一路电源供电即可，
但在可能的情况下，也应提高其供电的可靠性。
.
12
1.2 变Leabharlann 所一、变电所的形式和布置建筑供电系统由高压电源、变配电所和输配电线路组成。变配 电所的主要任务是用来变换供电电压，集中和分配电能，并实现对 供电设备和线路的控制与保护。
低
压
低压电气设备通常是指电压在1000V以下的电气设备，
配 在建筑工程常见的低压电气设备有刀开关、熔断器、自 电 动空气开关、接触器、低压配电柜等。
系 统
1．刀开关
及
手动操作，用于非频繁接通和切断容量不大的低压供
低 电线路，并兼作电源隔离开关。
压
设
刀开关可分为低压刀开关、胶盖闸刀开关、刀形转换开
备 关、铁壳开关、熔断式刀开关、组合开关等。
配 电 系
价格便宜、使用方便，在 建筑中广泛使用
统
开启式负荷开关
及
低 压 设
在小电流配电系统中用来接通和切断电路，也可用于小 容量三相异步电动机的全压起动操作，单相双极刀开关用 在照明电路或其他单相电路上，其中熔丝提供短路保护。
