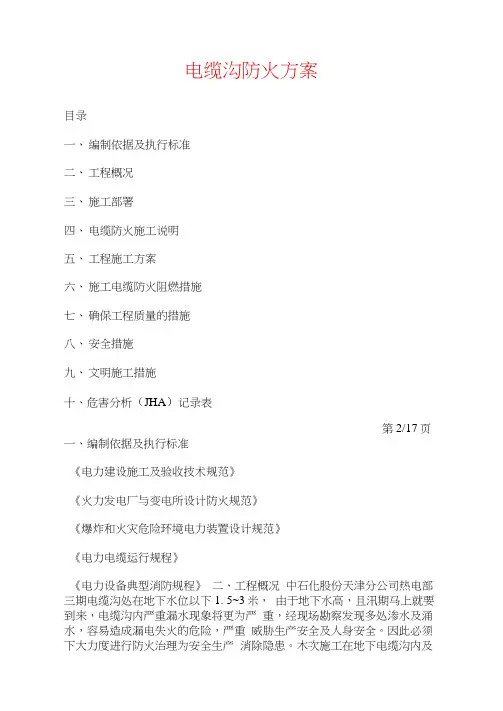

电缆沟防火方案[1].

中石化股份天津分公司热电部检维修标准文件编号:R D-G L6/2011/

设备检修施工方案项目名称：热电部三期电缆沟及变电站防火施工方案项目编号：

乙方：河南防腐甲方：中石化企业集团天津分公

有限公司司热电部编制：安俊锋

汇编：

初审：审核：

审核：

批准：批准：

二〇一一年六月七日

目录

一、编制依据及执行标准

二、工程概况

三、施工部署

四、电缆防火施工说明

五、工程施工方案

六、施工电缆防火阻燃措施

七、确保工程质量的措施

八、安全措施

九、文明施工措施

十、危害分析（JHA）记录表

一、编制依据及执行标准

《电力建设施工及验收技术规范》

《火力发电厂与变电所设计防火规范》

《爆炸和火灾危险环境电力装置设计规范》

《电力电缆运行规程》

《电力设备典型消防规程》

二、工程概况

中石化股份天津分公司热电部三期电缆沟处在地下水位以下1.5~3米，由于地下水高，且汛期马上就要到来，电缆沟内严重漏水现象将更为严重，经现场勘察发现多处渗水及涌水，容易造成漏电失火的危险，严重威胁生产安全及人身安全。因此必须下大力度进行防火治理为安全生产消除隐患。本次施工在地下电缆沟内及35Kv、110Kv、220Kv主变电室地下作业，现场工作面狭小，光照不足，工具材料运输不便，通讯、通风条件都受到一定限制，所以本次施工有相当大的困难和危险性。

三、施工部署

1、总体目标

质量目标：创优良工程。

工期目标：满足甲方施工网络总体进度要求，或按发包方通知日期开工，按规定竣工日期竣工，满足施工进度要求。并争取提前完工。

安全目标：完善防护设施，消除事故隐患；杜绝机械，设备，高空坠落，触电伤害事故；杜绝火灾；杜绝交通事故发生。各类伤亡事故率为零。

2、施工准备

2.1 生产准备框架图

2.2 生产准备

2.2.1 材料仓库：甲方提供，我方根据仓库情况，将不同种类的材料分类存放，要符合国家有关消防法规，设置隔离带和通行道，使用防爆型电气装置，达到防火、防雨、防晒。

2.2.2 作业场地及作业操作面：在厂房内设临时仓库，并同时要考虑人员和材料运输畅通，临时用电要设置漏电保护开关，并做接地装置，操作面如搭设脚手架时，要便于通行和运料安全，也应保证操作者安全。

2.2.3 作业现场要设置足够干粉或泡沫灭火器，要始终保持消防道路畅通。

2.3 技术准备

2.3.1做好施工技术交底。

2.3.2 结合本工程特点，施工人员技术素质，组织施工人员技术培训工作，特别是高空作业安全培训。要理论与实践结合，进行考核发证使参加培训人员持证上

岗。

2.3.3 施工所用材料进行抽样检查，杜绝不合格材料使用。

2.3.4 组织调整设计技术要求工程特点，同时进行各种施工技术资料的准备，和甲方明确质量控制程序等要求。

2.3.5 编写施工作业指导书。备齐本工程所需各种施工记录，质检记录，隐蔽工程记录，中间交接记录，气象记录等施工表格。

2.4 施工人员组织

对该防火项目的施工，我公司将委派管理水平较高、施工经验丰富、技术力量雄厚的项目部负责施工，严格按照项目法和ISO9001标准进行科学管理。该项目部先后施工过多项电厂电缆防火工程的施工，并在工程质量、安全、文明施工等方面均取得了显著的成绩。

2.4.1组织机构图

组织机构框图

2.4.2劳动力计划安排

具体的劳动力配置根据施工进度和甲方对工期的要求合理按排和调配。按我公司的装备能力，根据工程量、特殊工序施工难度、潜在问题、工程成本控制的需要施工器具和人员可以随时增减，我们有能力按照业主的要求按期完工。

2.5本工程拟投入机具设备及检测仪器

2 .6 材料采购及供应计划

2.6.1 接到中标通知后，我公司立即派出材料管理人员到材料供应厂家采购本工程施工所用到的所有主材及辅材等。并对每批材料、每个品种进行必要的全面验收，尽快发货于施工现场，接受业主质检人员及监理的检查验收，并做好材料的验收记录。没有施工厂家出具检验和化验报告的材料不允许进入施工区域。

2.6.2. 测算工程材料用量，材料应分批采购，第一批计划采购本工程用量的20%，并于开工前提前3天进场，接受本工程建设单位和监理单位的验收、核实。

2.6.

3. 第二批采购工程用量的30%，并在第一批材料使用70%时提前发货进场，接受甲方和监理单位验收，依次类推，直至采购所需材料的全部用量。

2. 6.4. 准备足够的施工所用主材和其它辅助材料，不得因材料供应不足或不及时而延误工期。

2.6.5. 材料采购控制网络图

四、电缆防火施工说明

1、电缆防火措施主要原则：

在施工中，应遵守《电缆防火设计和施工验收标准》DLGJ154-2000，《电力工程电缆设计规范》GB50217-94，并遵守国家、地方和消防行业现行的有关规范和标准。

2、电缆隧道：在电缆隧道中采用阻火墙和阻火隔层相结合的防火措施。阻火墙用于隧道分支及建筑物出口处；阻火墙两侧的电缆涂刷防火涂料，阻火墙采用防火堵料、耐火隔板等便于增添或更换电缆时不致损伤其它电缆的方式。阻火隔板用于动力电缆和控制电缆之间。

3、长距离缆道每隔10米应做阻燃段或阻火墙。垂直缆道或竖井应每隔7米做阻火隔层。

4、电缆防火封堵采用防火堵料。

五、施工方案

1、电缆隧道防火门

（图示：1.防火板 2.不燃纤维 3.有机堵料 4.防火涂料）

在安装防火板的隧道壁上垂直固定两行角钢；在角钢处安装防火板，各接触部位用有机堵料密封；两块板之间填不燃纤维；中间安装防火门。
