大功率半导体激光光纤耦合技术汇总
绿光半导体激光器单管合束及光纤耦合技术研究
绿光半导体激光器单管合束及光纤耦合技术研究摘要：近年来，随着我国经济的高速发展和科技的进步，光电器件与材料相关领域的研发不断取得新进展，性能得到明显强化，在各大领域得到广泛应用。
为进一步提高半导体激光功率，可以采用激光器单管合束及光纤耦合技术。
基于此，分析研究绿光半导体激光器单管合束及光纤耦合技术，对提高仪器总功率以及将其应用于更多领域有重要的现实意义。
关键词：绿光半导体激光器；单管合束；光纤耦合前言：利用合束技术可以使多个半导体激光器在光纤中进行耦合，由此形成半导体激光器的光学器件，保证激光的输出功率，提高激光束的质量。
目前，国内外已广泛使用多种红外波段的半导体激光器，广泛用于彩色显示、激光印刷、高密度光盘存储等领域，但目前对于可见光波段激光耦合模块尤其是绿光波段的研究还很少，因此，对绿光高功率半导体激光器光纤耦合模块进行深入研究，是当前光电器件与材料相关领域研发重点之一。
1半导体激光器光纤耦合模块研究半导体激光器技术已经相对成熟，由于其具有光束不均匀性、单元功率低等特点，在一定程度上限制其应用领域。
为保证半导体激光器的功率输出，需要对激光器进行多层叠加，这会一定程度上限制光束质量。
随着半导体耦合技术的不断发展和进步，通过使用半导体激光器进行合束，可以有效提升光束的质量，实现激光远距离柔性传输。
最早的光纤是20世纪50年代研制出来的，后来被人们逐渐推广使用。
在20世纪70年代，就有国外公司利用化学气相沉积法得到了损耗较低的光纤，随着半导体激光器的迅速发展和光纤耦合技术的发展，人们对不同类型的半导体激光器进行了大量的研究，并取得了大量的成果。
2半导体激光器非相干合束技术目前，半导体激光器的合束技术方法有两种：相干合束和非相干合束。
半导体激光器利用光束准直技术和聚焦耦合技术，使多个光束单元的耦合成为可能。
在相干合束技术的应用中，采用了相位控制方法，使激光阵列各发光元件产生同一波长的光束，从而达到相干合束。
光纤和半导体激光器耦合的实现方法
光纤和半导体激光器耦合的实现方法光纤和半导体激光器的耦合是将光纤与半导体激光器的光输出进行有效地连接的过程。
光纤和半导体激光器的耦合技术对于实现高效率和高品质的光纤通信、光纤传感和光纤激光器应用非常重要。
下面将介绍光纤和半导体激光器耦合的几种基本实现方法。
1.朴素方法：一种最简单的方法是将光纤粗略地对准激光器的外圆，然后用胶水或其他适当的导光材料固定光纤。
这种方法的缺点是会引入大量的光耦合损耗和模式不匹配损耗，导致耦合效率较低。
2.渐变折射率耦合：渐变折射率耦合是一种改进的方法，该方法通过在光纤末端表面使用透镜或折射率均匀变化的介质来改善耦合效率。
这种方法可以通过将光纤端面与激光器外表面之间的折射率差最小化来减少反射和模式相位匹配的不匹配，从而提高光纤和激光器之间的功率转移效率。
3.FC/APC连接：FC/APC（Angled Physical Contact）是一种常见的连接器类型，其端面倾斜以减少反射。
在光纤和激光器之间使用倾斜的光纤连接器，可以减少反射损耗，并提高耦合效率。
4.GRIN透镜耦合：GRIN（Graded-Index）透镜是一种折射率渐变的透镜，其折射率从中心向外缓慢减小。
将适当长度的GRIN透镜嵌入光纤末端，并将其与半导体激光器的激光输出区域对准，可以有效地将激光通过透镜耦合到光纤中。
GRIN透镜耦合可以提高耦合效率和模式匹配。
5.V-形槽耦合：V-形槽耦合是一种使用槽形结构来改善光纤和激光器之间耦合的方法。
在光纤末端和激光器之间创建V形槽，然后将光纤放置在槽中，可以实现更高的耦合效率。
这种方法可通过优化V形槽的形状、深度和角度，来减少反射和提高光耦合效率。
以上是光纤和半导体激光器耦合的几种基本实现方法。
在实际应用中，根据具体需求和要求，可以选用合适的耦合方法。
此外，还可以通过优化耦合尺寸、使用适当的光纤补偿器、调整光纤和激光器之间的距离等方法，进一步改善光纤和半导体激光器的耦合效果。
808nm光纤耦合半导体激光泵浦源
808nm光纤耦合半导体激光泵浦源808nm光纤耦合半导体激光泵浦源是一种利用光纤耦合技术，将激光器的输出光束耦合到光纤中进行激光泵浦的一种光纤耦合激光器源。
它具有方便性、高效性和稳定性等特点，在现代光通信和光电器件领域有着广泛的应用。
本文将从原理、结构和应用领域等方面介绍808nm 光纤耦合半导体激光泵浦源。
808nm光纤耦合半导体激光泵浦源的原理是利用半导体激光器产生808nm波长的光束，通过透镜将光束聚焦到光纤的输入端，然后通过光纤传输到输出端，从而实现对目标物质的泵浦。
在光纤耦合激光器源中，光纤起到了光束传输的作用，避免了传统激光器泵浦源中存在的激光束扩散、气动光损耗等问题，提高了光能利用率和泵浦效率。
808nm光纤耦合半导体激光泵浦源的结构主要包括激光器、透镜、光纤和输出端。
激光器是光源，产生波长为808nm的激光光束。
透镜起到聚焦和耦合的作用，通过调整透镜的位置和焦距，实现光束的聚焦和耦合效果。
光纤作为传输媒介，将激光光束从输入端传输到输出端。
输出端通常配备有滤光片和准直透镜，用于过滤杂散光和调整激光的准直性。
808nm光纤耦合半导体激光泵浦源的应用非常广泛，主要包括以下几个方面：首先，光通信领域。
808nm光纤耦合半导体激光泵浦源可以作为光纤放大器的泵浦源，用于放大光信号，提高光通信系统的传输距离和信号质量。
另外，它还可以用于光纤激光器的泵浦源，产生窄线宽、高功率的激光光束，用于光纤光通信系统中的光谱分析、光纤传感器等应用。
其次，光电子器件领域。
808nm光纤耦合半导体激光泵浦源可以用于激发固体或半导体材料中的光电子材料，产生特定波长的光激发物质的电子跃迁过程，实现电子的能级转移和激发态的产生，从而实现激光器、光电二极管、光电晶体管等光电子器件的制备。
再次，生物医学领域。
808nm光纤耦合半导体激光泵浦源可以用于激发生物标记物（如荧光染料）的荧光发射过程，实现生物体内的光学成像、光热治疗、光动力疗法等应用。

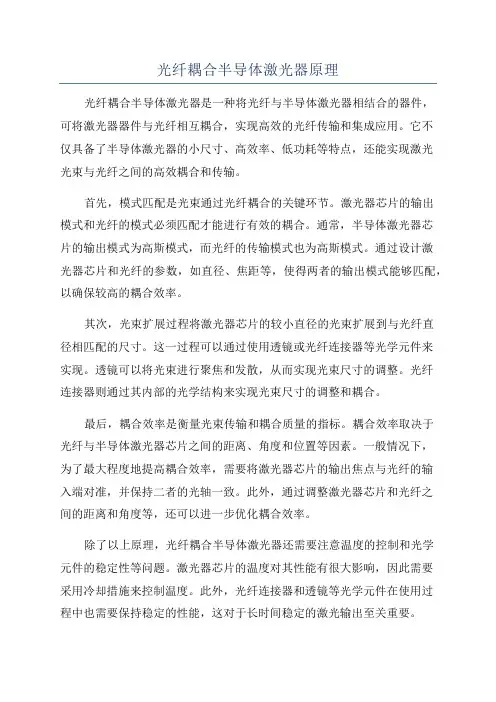

光纤耦合半导体激光器原理
光纤耦合半导体激光器原理光纤耦合半导体激光器是一种将光纤与半导体激光器相结合的器件，可将激光器器件与光纤相互耦合，实现高效的光纤传输和集成应用。
它不仅具备了半导体激光器的小尺寸、高效率、低功耗等特点，还能实现激光光束与光纤之间的高效耦合和传输。
首先，模式匹配是光束通过光纤耦合的关键环节。
激光器芯片的输出模式和光纤的模式必须匹配才能进行有效的耦合。
通常，半导体激光器芯片的输出模式为高斯模式，而光纤的传输模式也为高斯模式。
通过设计激光器芯片和光纤的参数，如直径、焦距等，使得两者的输出模式能够匹配，以确保较高的耦合效率。
其次，光束扩展过程将激光器芯片的较小直径的光束扩展到与光纤直径相匹配的尺寸。
这一过程可以通过使用透镜或光纤连接器等光学元件来实现。
透镜可以将光束进行聚焦和发散，从而实现光束尺寸的调整。
光纤连接器则通过其内部的光学结构来实现光束尺寸的调整和耦合。
最后，耦合效率是衡量光束传输和耦合质量的指标。
耦合效率取决于光纤与半导体激光器芯片之间的距离、角度和位置等因素。
一般情况下，为了最大程度地提高耦合效率，需要将激光器芯片的输出焦点与光纤的输入端对准，并保持二者的光轴一致。
此外，通过调整激光器芯片和光纤之间的距离和角度等，还可以进一步优化耦合效率。
除了以上原理，光纤耦合半导体激光器还需要注意温度的控制和光学元件的稳定性等问题。
激光器芯片的温度对其性能有很大影响，因此需要采用冷却措施来控制温度。
此外，光纤连接器和透镜等光学元件在使用过程中也需要保持稳定的性能，这对于长时间稳定的激光输出至关重要。
总之，光纤耦合半导体激光器通过将半导体激光器芯片与光纤相结合，实现了激光光束的高效耦合和传输。
它的原理涉及模式匹配、光束扩展和耦合效率等关键过程，并需要注意温度控制和光学元件的稳定性等问题。
光纤耦合半导体激光器在光通信、光传感和激光加工等领域具有广泛的应用前景。
808nm光纤耦合半导体激光泵浦源
808nm光纤耦合半导体激光泵浦源808nm光纤耦合半导体激光泵浦源是一种新型的光学器件，采用光纤耦合技术将半导体激光泵浦源与光纤进行耦合，使得激光器的输出光功率更稳定，噪声更小，应用范围更广泛。
808nm光纤耦合半导体激光泵浦源的工作原理是通过电流驱动半导体激光器的发光二极管，将电能转化为光能。
在808纳米的波长下，激光泵浦源具有较高的光转换效率，并且具有较低的发热量。
同时，采用光纤耦合技术可以将激光器产生的热量快速传导到散热系统中，有效降低了器件的温度，提高了激光器的工作稳定性和寿命。
808nm光纤耦合半导体激光泵浦源具有以下几个特点：首先，具有高功率稳定性。
激光泵浦源采用与光纤绑定的方式，可以大大减少光纤的损耗，并且能够在较长距离内保持光功率的稳定。
这使得激光器的输出功率更加一致，提高了激光器的工作效率和性能。
其次，具有低噪声。
808nm光纤耦合半导体激光泵浦源在工作过程中减少了光学器件的振动和震动，从而降低了激光器的噪声水平。
这使得激光器在科研、医疗和工业等领域中的应用更加广泛，例如激光医疗器械、激光打标机等。
再次，具有高光质量。
808nm光纤耦合半导体激光泵浦源的输出波长符合激光输出的最佳波长范围，可以获得高光质量的激光束。
这对激光器应用中需要高光质量的场景，如光通信和激光测距等领域有着重要的意义。
此外，808nm光纤耦合半导体激光泵浦源还具有小尺寸、低成本、易于集成等优点。
光纤耦合技术使得激光器的结构更加紧凑，便于在各种设备和系统中进行集成。
同时，由于其制造工艺相对简单，所以其成本也相对较低。
综上所述，808nm光纤耦合半导体激光泵浦源是一种具有高功率稳定性、低噪声、高光质量的光学器件。
它的出现不仅拓宽了激光泵浦源的应用领域，而且提高了激光器的性能和可靠性。
随着技术的不断发展，相信这种光学器件将会在更多的领域中得到应用，推动科技的进步和创新。
高亮度半导体激光器光纤耦合系统设计
高亮度半导体激光器光纤耦合系统设计摘要：本文介绍一种利用空间合束技术和光纤耦合技术将9只波长为915nm 单管芯半导体激光器高效率耦合进光纤中，制备出具有高功率、高亮度输出光纤耦合模块。
在使用光学软件进行模拟仿真后并通过实验验证，实验结果表明光纤耦合模块可以通过芯径105μm、数值孔径（NA）为0.22 的光纤输出大于110w 的功率，并且亮度达到 8.64MW/(cm2·sr).关键词:激光耦合; 激光准直; 激光合束; 半导体激光器1引言工业应用和光纤激光泵浦已经证明了对光纤耦合半导体激光器的需求增加，特别是新的固态器件-光纤激光系统，需要越来越高的功率、更高的亮度和单波长泵浦源。
光纤耦合激光半导体模块具有几乎对称的能量分布和高度的指向稳定性，是新型固态激光器件的最佳泵浦源之一。
由于近年来半导体单芯片发射极的输出功率从1W大大提高到15W，光纤耦合半导体模块的输出功率从30W提高到800nm到 980nm波长区域的200W左右。
例如，2014年，NLIGHT（美国）提出了一个新的元件封装，可以容纳多达18个发射体与偏振光束组合。
此封装包提供直径为105μm的130W光纤和直径为200μm的225W光纤，可以提高输出功率和亮度。
在2016年，DILAS（德国）报道了一个915nm单波长、传导冷却、光纤耦合的多棒模块，模块的输出功率为120W，核心直径为120μm到400μm［1-3］．在目前的工作中，我们选择半导体单管件来设计和实现商业上可用的高功率和高亮度仅基于9个单光束的光纤耦合模块。
使用空间光束结合以及光纤耦合技术，将105μm NA为0.22光纤耦合器半导体激光模块，封装在915nm封装中，并通过软件仿真和实验验证。
该模块在没有偏振光束组合技术的情况下，只能使用空间组合技术输出110W，因此模块的体积和工作电压较小。
2光学设计和光束准直2.1光学设计为了实现高功率和更高的亮度，空间光束组合是一种有效的方法，通常用于多发射模块，在不降低光束质量的情况下，从一根光纤中实现高功率光纤输出。
光纤耦合输出半导体激光器制作过程
光纤耦合输出半导体激光器制作过程光纤耦合输出半导体激光器（Fiber-Coupled Output Semiconductor Laser）是一种利用光纤将激光输出的半导体激光器。
它能够有效地将激光器的输出束聚焦到光纤中，具有小尺寸、高功率输出、方便集成等特点。
本文将介绍光纤耦合输出半导体激光器的制作过程。
1. 材料准备光纤耦合输出半导体激光器的制作过程涉及到多种材料，包括半导体片、光纤、封装材料等。
在准备材料的过程中，需要确保材料的质量和稳定性，以保证后续工艺的可靠进行。
2. 半导体片生长首先，需要进行半导体片的生长。
半导体片是激光器的核心组件，其性能直接影响着后续激光器的性能。
常用的半导体材料包括GaAs （砷化镓）和InP（磷化铟）等。
通过分子束外延（MBE）或金属有机化学气相沉积（MOCVD）等技术，可以在半导体衬底上生长出具有所需能带结构的半导体片。
3. 制备激光器结构接下来，需要将半导体片加工成激光器的结构。
这个过程通常包括光刻、腐蚀、沉积等步骤。
通过光刻技术，可以在半导体片上定义出激光器的电极形状和波导结构。
然后，通过腐蚀和沉积等工艺，可以形成激光器的电极和波导结构。
4. 管芯封装激光器的制备需要将其封装到一个管芯中，以保证激光输出的稳定性。
在管芯封装的过程中，需要将半导体片与光纤粘合在一起，并对其进行定位和固定。
通常，采用光纤对准和焊接的方法，将光纤与激光器的输出端面精确耦合。
5. 板载封装最后一步是进行激光器的板载封装。
这一步是将激光器结构固定在一个电路板上，并与其他电路元器件进行连接。
板载封装需要考虑到激光器的热管理和电路连接等问题，以确保激光器的性能和可靠性。
通过以上几个步骤，光纤耦合输出半导体激光器的制作过程就完成了。
这种激光器具有输出功率高、稳定性好、尺寸小等优点，广泛应用于光通信、激光医疗、激光雷达等领域。
随着制备工艺和材料的不断改进，光纤耦合输出半导体激光器的性能还将不断提高，应用范围也将进一步扩大。
光纤耦合半导体激光器
光纤耦合半导体激光器光纤耦合半导体激光器是一种将激光器和光纤相结合的器件。
它利用光纤的优良传输特性，将激光器的输出光束耦合到光纤中进行传输。
光纤耦合半导体激光器具有小尺寸、高功率、高效率、稳定性好等特点，被广泛应用于通信、医疗、材料加工等领域。
光纤耦合半导体激光器的基本构造是将半导体激光器和光纤通过耦合器件进行连接。
半导体激光器是产生激光的核心部件，它由半导体材料制成，具有电流驱动特性。
光纤则是将激光束传输到目标位置的通道，它由光纤材料制成，具有光信号传输特性。
耦合器件起到连接和耦合两者的作用，通常采用透镜、光纤接口等结构。
在光纤耦合半导体激光器中，激光器产生的激光束首先经过调制器进行调制，这样可以对激光进行控制，满足不同应用需求。
然后，通过耦合器件将激光束耦合到光纤中。
耦合的目的是将激光能量高效地传输到光纤中，并保持高质量的传输。
耦合效率的高低直接影响到激光器的输出功率和稳定性。
光纤耦合半导体激光器的优点之一是可以将激光束传输到较远的距离，而不会因为传输损耗而降低功率。
这是因为光纤具有低损耗、低色散的特性，可以有效地保持激光束的质量。
此外，光纤耦合半导体激光器还具有较小的尺寸和重量，适合在空间有限的环境中使用。
光纤耦合半导体激光器在通信领域有着广泛的应用。
它可以用于光纤通信系统中的光源，将激光信号传输到光纤中进行信号传输。
由于光纤耦合半导体激光器具有高功率、高效率的特点，可以提供稳定的信号传输。
此外，光纤耦合半导体激光器还可以用于光纤传感系统中，实现对温度、压力等参数的测量和监测。
在医疗领域，光纤耦合半导体激光器也有着重要的应用。
它可以作为医疗设备中的光源，用于激光治疗、激光手术等。
光纤耦合半导体激光器具有小尺寸、高功率的特点，可以在医疗器械中实现紧凑的设计。
光纤耦合半导体激光器还可以用于材料加工领域。
它可以作为激光切割、激光焊接等加工过程中的光源。
光纤耦合半导体激光器具有高功率、高效率的特点，可以提供稳定的激光能量，实现高质量的材料加工。
光纤和半导体激光器耦合的实现方法
光纤和半导体激光器耦合的实现方法作者：许贵阳华显立来源：《科技经济市场》2014年第07期摘要：光纤和半导体激光器耦合技术的高低直接决定了EDFA技术性能，本文通过论述半导体激光器与光纤耦合的理论，进一步研究分析半导体激光器和光纤耦合的方法，进而在一定程度上为光纤和半导体激光器耦合技术的发展提供参考依据。
关键词：光纤；半导体激光器；耦合方式0 引言半导体激光器自1962年问世以来发生了极大地变化，有力的推动了现代科学技术的发展。
半导体激光器具有光电转换效率高、体积小、重量轻、耗电少且价格低等优点，因而广泛应用于广泛使用于光纤通信、激光测距、激光打印、激光扫描、激光指示器以及航空航天等重要领域。
对于半导体激光器来说，受自身结构特点的影响和制约，进而在一定程度上降低了半导体激光器的出射光束的质量，不仅在垂直和平行于PN结两个方向上的光束不对称，而且存在有很大的发散角，另外，对驱动电源要求比较高，进一步增加了实际应用的难度。
对于半导体激光器来说，光纤和半导体激光器的耦合技术能够对其光束进行整形、准直、变换，同时能够耦合到光纤中，这样就可以输出对称并且亮度较高的光束。
1 光纤与半导体激光器的耦合方式通常情况下，光纤与半导体激光器的耦合方式可以分为：（1）光纤与激光器不经过任何系统进行直接耦合。
（2）将透镜、棱镜等光学零件插入激光器和光纤之间的方法，即分离透镜耦合法。
在光纤与半导体激光器进行耦合的过程中，无论哪种方法，其耦合的目的都是对半导体激光器输出的光场进行整形，进而在一定程度上使得入射光场与光纤本征光场分布实现最大限度的匹配。
1.1 分离透镜耦合在耦合系统内部，各光学零件之间与光纤以及耦合系统都是相互分立的，在这种情况下，对于半导体激光器、耦合系统和光纤之间的共轴准直性要求比较好。
在封装的过程中，采用一些加工精度较高的支承件固定各光学零件，在一定程度上确保较好的准直性，但是这样做法增加了成本，并且尺寸比较大。
大功率半导体激光器光纤耦合技术调研报告
大功率半导体激光器光纤耦合技术调研报告1．前言近年来，高功率光纤激光器因其优良的性能日益受到人们的重视和青睐，被广泛地应用于工业加工、空间光通信、医疗和军事等各个方面，其迅速发展在很大程度上得益于大功率高亮度半导体激光器技术的进步，大功率半导体激光光纤耦合技术一直是高功率光纤激光器技术的一项关键核心技术。
相反地，半导体激光器泵浦的高功率光纤激光器（DPFL）的发展也带动了大功率半导体激光器技术，尤其是大功率半导体激光光纤耦合技术的进步。
由于单管半导体激光器（LD）的输出功率受限于数瓦量级，远不能满足高功率光纤激光器泵浦源的要求，要获得更大输出功率须采用具有多个发光单元的激光二极管阵列（LD Array）。
按照结构形式的不同，激光二极管阵列分为线阵列（LD Bar）和面阵列（LD Stack），分别如图1(a)和(b)所示，其中LD Bar的输出功率一般在数十瓦至百瓦量级，而LD Stack的输出功率一般在数百瓦乃至上千瓦。
无论是单管LD还是LD Array，由其固有结构特点决定了半导体激光器具有光束发散角较大，输出光束光斑不对称，亮度不高等问题，给作为高功率光纤激光器泵浦源的实际应用带来很大困难和不便。
一个较好的解决方法是将半导体激光耦合进光纤输出，这样既可以利用光纤的柔性传输，增加使用的灵活性，又可以从根本上改善半导体激光器的输出光束质量。
Fig.1 （a）LD Bar 和（b）LD Stack大功率半导体激光器阵列光纤耦合技术作为一项高新技术，具有很高的技术含量，涉及半导体材料、纤维光学技术、微光学技术、微精细加工技术和耦合封装技术等关键单元技术。
目前为止，大功率半导体激光器阵列光纤耦合技术主要采用两条技术路线：光纤束耦合法和微光学系统耦合法。
下面将主要以LD Bar 光纤耦合技术为例，就该两种方法进行详细阐述。
2．大功率半导体激光器阵列光纤耦合技术2．1光纤束耦合法光纤束耦合法（又称光纤阵列耦合法）是早期使用的一种光纤耦合技术，具有结构简单明了、耦合效率高、各发光元的间隙不影响整体光束质量和成本低等优点。
大功率半导体激光合束进展
大功率半导体激光合束进展
近年来，大功率半导体激光合束技术得到了快速发展，已经成为激光
技术中的重要研究领域。
合束是将多个激光束汇聚在一起形成单一的激光
束的过程，可以提高激光的功率密度和光斑质量，并且可以广泛应用于医疗、材料加工和通信等领域。
另一种方法是使用自适应光学元件来实现大功率半导体激光合束。
自
适应光学元件是一种具有自动调节功能的光学元件，可以根据光场的波前
变化自动调节其形状和相位。
这种方法可以实现实时调节并提高激光束的
质量。
此外，还有一些新型的大功率半导体激光合束技术正在研究和发展中。
例如，研究人员正在研究基于相控阵的激光合束技术，通过控制相控阵中
的相位和幅度来实现合束效果。
这种方法可以实现高效的激光合束，并且
对光斑形状和分布可以进行自由调节。
总之，大功率半导体激光合束技术在近年来取得了很大的进展，新型
的合束技术的出现为激光技术的应用带来了新的机遇。
随着技术的不断发展，大功率半导体激光合束技术的性能将会进一步提高，应用领域也将会
更加广泛。
光纤耦合半导体激光器原理
光纤耦合半导体激光器原理光纤耦合半导体激光器是一种将激光器与光纤相结合的器件，它利用光纤对激光的传输特性进行耦合，实现高效的光纤传输。
本文将从光纤耦合半导体激光器的原理、结构和应用等方面进行介绍。
光纤耦合半导体激光器的原理主要依托于半导体激光器的特性。
半导体激光器是一种利用半导体材料的电特性和光特性相互作用产生激光的器件。
其基本原理是通过施加电流，使半导体材料中的载流子在PN结区域发生复合，从而产生光子的放射，形成激光。
而光纤则是一种用来传输光信号的导光介质，具有高带宽、低损耗、抗电磁干扰等优点。
将半导体激光器与光纤耦合在一起，可以实现激光信号的高效传输和控制。
光纤耦合半导体激光器的结构包括激光器芯片、耦合透镜、光纤和光纤连接部件等。
激光器芯片是半导体激光器的核心部件，它由P 型、N型和活性层等材料组成，并通过电极进行电流的注入。
耦合透镜用于将激光器芯片中的激光束聚焦到光纤的末端，实现激光与光纤之间的耦合。
光纤连接部件则用于固定和保护光纤，以及保证光信号的稳定传输。
光纤耦合半导体激光器的应用非常广泛。
首先，在通信领域，光纤耦合半导体激光器可以用于光纤通信系统中的光源，实现高速、远距离的光信号传输。
其次，在工业应用中，光纤耦合半导体激光器可以用于激光加工、激光打标等领域，实现精确、高效的激光加工。
此外，在医疗领域，光纤耦合半导体激光器可以用于激光治疗、激光手术等，实现非接触式的医疗操作。
光纤耦合半导体激光器相比其他激光器具有许多优点。
首先，由于光纤的导光特性，光纤耦合半导体激光器可以实现长距离的光信号传输，同时光纤的柔性和抗干扰性也使得激光信号的传输更加稳定可靠。
其次，光纤耦合半导体激光器的结构简单紧凑，易于集成和应用。
此外，激光器芯片的制造工艺成熟，生产成本相对较低。
总结起来，光纤耦合半导体激光器是一种将激光器与光纤相结合的器件，利用光纤对激光的传输特性进行耦合，实现高效的光纤传输。
该器件具有结构简单、性能稳定、应用广泛等优点，被广泛应用于通信、工业、医疗等领域。
光纤耦合半导体激光器原理
光纤耦合半导体激光器原理首先介绍半导体激光器的原理。
半导体激光器由发光材料、PN结和光谱补偿结构等组成。
在PN结中，电子从N型区域向P型区域跃迁，同时发射出能量与频率匹配的光子，形成激光。
通过电流注入，激发发射材料中的电子从价带跃迁到导带，发射出的激光经过光谱补偿结构修正，然后通过腔体，最后通过输出端射出。
半导体激光器具有发射特性窄、尺寸小、寿命长等优势，适用于光纤耦合。
光纤耦合是将激光器发出的光束耦合到光纤中，并通过光纤传输到目标位置。
光纤耦合的目的是提高激光器到光纤之间的透射效率，减小能量损失。
光纤耦合的实现主要包括透镜对准法、抱瓶法和腔封装法等技术。
其中，透镜对准法是一种常用的耦合方法，它通过透镜将激光器的发散光束收束到光纤的传输模式中，以实现高效的耦合。
光纤耦合半导体激光器具体过程如下：首先，在半导体激光器的输出端面固定一透镜，通过调整透镜的位置和倾斜角度，使激光器的发散光束经过透镜后聚焦到光纤的入射端。
接下来，通过微调透镜的位置和倾斜角度，使激光尽可能地耦合到光纤的核心模式中。
为了进一步提高耦合效率，可以采用碎钻等方式清洗和修整光纤入射端面，去除可能对耦合效果产生影响的杂质。
最后，当激光器发出的光束成功耦合到光纤中时，激光将通过光纤的传输将光子能量传输到远距离的目标位置。
光纤具有低传输损耗、高耐受性、小尺寸等优点，因此能够有效地保持激光的质量和功率。
总结起来，光纤耦合半导体激光器的原理是通过半导体激光器将电能转换为光能，并经过光纤的传输将光能传输到目标位置。
光纤耦合技术的应用使得半导体激光器能够实现远距离、高功率和高质量的激光传输，具有广泛的应用前景。
大功率半导体激光器光纤耦合技术调研报告
大功率半导体激光器光纤耦合技术调研报告摘要：随着激光器技术的不断发展，大功率半导体激光器光纤耦合技术得到了越来越广泛的应用。
本调研报告主要介绍了大功率半导体激光器光纤耦合技术的原理和优势，同时探讨了在工业、医疗以及通信等领域的应用前景。
通过系统的研究和分析，本报告对大功率半导体激光器光纤耦合技术的发展和未来趋势进行了预测。
1. 引言大功率半导体激光器是一种高效率、高亮度的激光器，被广泛应用于工业加工、医疗器械以及通信领域。
然而，传统的大功率半导体激光器在传输过程中会因为自发辐射和散焦而产生能量损耗和光束质量的下降。
为了克服这些问题，研究人员提出了光纤耦合技术，可以有效地将激光器的输出光束耦合到光纤中，提高能量传输效率并保持光束质量。
2. 大功率半导体激光器光纤耦合技术原理大功率半导体激光器光纤耦合技术利用光学器件实现激光器与光纤的耦合。
通常采用的耦合方式包括球透镜耦合、非球透镜耦合和光纤末端直接耦合等。
其中，球透镜耦合是较为常见的耦合方式。
它通过选择适当的球透镜、调整透镜距离和角度等参数，将激光器的输出光束聚焦到光纤的进口端，使得光能量更加集中和高效的传输进入光纤。
3. 大功率半导体激光器光纤耦合技术优势大功率半导体激光器光纤耦合技术具有以下几个优势：3.1 提高能量传输效率：光纤可以有效地将激光器的输出能量耦合并传输到目标位置，避免了能量损耗和衰减的问题。
3.2 保持光束质量：光纤的耦合使得激光器的输出光束保持高质量，不易受到自发辐射和散焦的影响，保证了传输的稳定性和精准性。
3.3 灵活性和便携性：光纤的使用使得激光器的输出可以灵活地传输到需要的位置，增加了设备的可移动性和应用的灵活性。
4. 大功率半导体激光器光纤耦合技术应用前景4.1 工业加工：大功率半导体激光器光纤耦合技术在工业加工领域具有广泛应用，可以用于激光切割、激光打标、激光焊接等工艺，提高加工速度和精度。
4.2 医疗器械：大功率半导体激光器光纤耦合技术可以用于医疗器械中的激光治疗和激光手术，如激光美容、激光矫正等治疗方式。
大功率半导体激光器空间耦合技术
电子测置大功率半导体激光器空间耦合技术作者/刘小文、任浩、王伟，中国电子科技集团公司第十三研究所摘要：本文应用空间及偏振耦合技术，优化光束空间分布，研制成功大功率半导体激光器光纤耦合模块，实现输出功率234.6W ，耦合效 率为60%，光纤芯径400|jm ，NA 为0.22。
关键词：光纤耦合；半导体激光器；空间耦合引言大功率半导体激光器光纤耦合模块，具有光电转换效率 高、寿命长、体积小、功率密度高等优点[1]。
随着耦合效率 及出纤功率不断提高，使其在医疗、材料加工、医药、航空 航天、光纤激光器泵浦等方面有了更加广阔的应用前景。
然而， 半导体激光器由于其结构特点，存在光束发散角较大，耦合 效率偏低的问题，给实际应用带来很大困难[2]。
通过光束整 形和空间合束是提高半导体光纤耦合模块输出功率的有效途 径，国内外已有很多公司进行了相关研究。
目前德国Dilas 公司有相关产品面世，40〇nm 光纤可实现200W 功率输出。
本文根据理论设计，通过采用微光学透镜系统对光束进 行准直整形、变换和合束，研制成功大功率半导体激光器光 纤耦合模块，有效实现了大功率、高密度输出。
1•理论分析对于大功率半导体激光器光纤耦合模块，为得到最佳的 耦合效率，不仅要考虑特征参量匹配的问题，即多模光纤芯 径、数值孔径N A 与激光器的发光面积、发散角、输出功率 等参量的匹配问题，还要考虑光纤端面、光学整形透镜、耦 合透镜等封装工艺实现问题[3]。
通常大功率激光二极管线列阵有19或25个发光单元， 发光周期一般为150/500n m 或200 /400|im ，如图1所示。
由于半导体激光器特殊的波导谐振腔结构，线列阵各发光单 元的辐射远场光强的分布极不对称，光斑呈狭长的椭圆形， 如图2所示。
光束在垂直于P N 结平面方向（快轴方向）的 发散角FWHM 01通常为30°〜40°，远远大于其在平行于 P N 结平面方向（慢轴方向）的发散角FWHM 0 〃，0 〃通常为6。
大功率半导体激光器合束技术及应用研究
大功率半导体激光束组合技术及其应用研究1.本文概述随着现代技术的发展，大功率半导体激光器在工业加工、医疗、通信等领域显示出巨大的潜力。
单个半导体激光器的输出功率往往难以满足这些领域的需求。
为此，出现了激光束组合技术，该技术将多个激光器的输出组合以实现更高功率的激光输出。
本文主要对大功率半导体激光器的合束技术进行了深入的研究和探索，分析了各种合束技术的原理、特点和应用场景，并对这些技术的未来发展进行了展望。
通过本研究，旨在为大功率半导体激光器的应用提供理论支持和实践指导，促进相关领域的技术进步。
2.半导体激光器的基本理论半导体激光器作为一种重要的光电子器件，其基本理论主要基于固态物理和量子力学。
半导体材料中的电子在受到光和电等外部刺激时会从低能级转变为高能级，形成非平衡电荷载流子。
当这些非平衡载流子通过辐射重新组合并返回到较低的能级时，它们会释放光子，产生激光。
半导体激光器的核心结构包括PN结，其中P型和N型半导体通过扩散形成PN结。
在PN结中，电子和空穴复合并释放能量。
当这种能量以光的形式释放时，就会形成激光。
激光的产生需要三个基本条件：粒子数反转、增益大于损耗和谐振腔的反馈效应。
粒子反转是指在较高能级上的粒子比在较低能级上的多的现象，这是产生激光的先决条件。
大于损耗的增益确保了光在谐振腔中的连续放大。
谐振腔的反馈效应使光在腔内多次反射和放大，最终形成高强度的激光输出。
半导体激光器的波长取决于其活性材料的能带结构。
通过选择不同的半导体材料或调整其组成，可以实现不同波长的激光输出。
通过改变谐振腔的结构和尺寸，还可以控制激光器的波长和输出特性。
在实际应用中，半导体激光器具有体积小、重量轻、效率高、可靠性好的优点，已广泛应用于通信、工业加工、医疗等领域。
随着技术的进步，半导体激光器将在更多的领域发挥重要作用。
3.激光光束组合技术原理高功率半导体激光束组合技术是将多个激光器的输出组合成一个高功率激光输出的技术。
大功率半导体激光光束变换与光纤耦合技术研究
大功率半导体激光光束变换与光纤耦合技术研究哎，今天咱们聊聊一个可能让很多人头疼的话题——大功率半导体激光光束变换与光纤耦合技术。
你听着这个词可能觉得高深莫测，啥叫大功率半导体激光？光束变换又是怎么回事？光纤耦合又和这些有啥关系？别急，咱一块儿捋捋，保证你听完能明白，而且还是轻松有趣的那种。
激光咱们都不陌生。
激光它其实就是一种特别纯净、集中、能量强的光。
别看它这么“高大上”，其实它已经在我们生活中无处不在。
你手机上的激光对焦，打印机里的激光扫描，甚至你家电视遥控器用的也是激光发射。
你想啊，激光这么牛，能量那么大，怎么让它更好地服务咱们的日常呢？就是要用到“光束变换”和“光纤耦合”技术。
光束变换，听起来有点像魔术吧？其实就是通过一些巧妙的手段，把激光的形态、方向、功率等属性变得更适合应用需求。
你知道，激光的原始光束通常是非常集中的，要想让它“合适”地照射到目标，或是穿过某些特殊的介质，它得有个“整容手术”，做个适应性的调整。
比如说，有时候我们需要让激光光斑变得更大，或者更小，或者更均匀，这就是光束变换要做的事情。
其实这就像咱们做化妆一样，激光要根据不同的应用需求，打个补丁，换个妆容，才能最完美地呈现出来。
那接下来谈谈光纤耦合。
光纤，大家应该不陌生，家里宽带用的就是光纤，不仅能传输信号，还是速度杠杠的。
但光纤可是有要求的，并不是随便一束激光都能传过去的。
要让大功率激光通过光纤耦合过去，首先得解决光束的适配问题。
这里就需要精准地将激光光束送入光纤的核心区域，确保激光的能量不在传输途中流失。
这就像你往瓶子里倒水，如果嘴太小，水就会洒出来，效率大大降低。
通过光纤耦合技术，咱们可以把激光从一个地方精确地传送到另一个地方，而且损耗尽量低。
对于一些工业应用，特别是切割、焊接这类大功率应用来说，这项技术简直就是“救命稻草”。
有些朋友可能会觉得，哎，这个看起来是不是太复杂了？确实，咱说的光束变换和光纤耦合，都是高精尖的技术领域，稍有差池就得不偿失。
大功率半导体激光器光纤耦合技术研究
（ ｈ ｓ ｓＤ ｐｒ ｎ ｏ Ｓ ｉ ｃ ｃ ｏｌ Ｔｂ ｔ ｎｖｒｔ，Ｌ ａａ８０ ０ Ｃ ｉａ Ｐ ｙｉ ｅａｔ ｔ ｆ ｃ ｎｅＳ ｈｏ， ｉｅ Ｕ ｉ ｓｙ ｈｓ ５ ００， ｈｎ ） ｃ ｍｅ ｅ ｅｉ
Ａｂ ｔ ａ ｔ Ｉ ｈ ａ ｅ ，ｈ ｇ ｏ ｅ ｉ ｄ ｓ ｒｏ ｔ ａ ｅｆ ｒ ｎ ｅ ｉ ｎ ｙ ｅ ｎ ｉｈ ｐ ｗｅ ｂ ｒｃ ｕ ｌ ｄ ｄ ｏ ｅ ｌ— ｓｒ ｃ ：ｎ ｔｅ ｐ ｐ ｒ ｉ ｈ ｐ ｗ ｒｄ ｏ ｅ ｌ ｅ ｐ ｉ ｌ ｒｏ ｍａ ｃ ｓａ ａ ｚ ｄ ａ ｄ ｈ ｇ ｏ ｒ ｅ ｏ ｐ ｅ ｉ ｄ ａ ｃ ｐ ｌ ｉ ｆ ａ
ｉ ｒｃ ｕ ｌ ｓ ｍｏ ｅ ｔ ａ ２ ｆ ｅ ｏ ｐ ｉ ｇ ｉ ｒ ｈ ｎ ７ ％ ，ａ ｄ ｏ ｔｐ ｗｅ ｓ３１ ５ ． ｂ ｎ ｎ ｕ ｏ ｒｉ ．Ｗ ．
Ｋ ｙｗ ｒｓ ｈｇ ｏ ｅ Ｌ ｆ ｅ ｏｐｉ ； ｅｍ ｐｒｍ ｔｒ ｒｄ ｃ； ａ ｒ ｉｇ ｅ ｏ ｄ ：ｉｌｐｗ ｒ Ｄ； ｂ ｒ ｕ ｌ ｇ ｂａ ａａ ｅｅ ｏ ｕｔ ｂ ｍ ｆ ｎ ｌ ｉ ｃ ｎ ｐ ｅ ｏ ｍ
．
采取了各种光束整形 和光纤耦合技术 实 现大功率 Ｄ 的柔性传输 ， Ｌ 直接应用于材料加工和固体激光器
泵浦 源 （ 括光 纤激 光 器 ） 。 包 Ｊ
（） １
其中， 为快轴方向发光区宽度 ； 为快轴方向光 ∞
束发 散角 。
基金项 目： 西藏大学校科研基金资助项 目。 作者简介 ： 宁长春 （ ９８一） 男 ， 师 ， 主要 从事半 导体激 光 １７ ， 讲 现 器件的研究 。Ｅｍａｌｎｎｃ ａｇｈ ｎ ａ ｏ．ｏ ｃ ・ ｉ：ｉｇｈｎｃ ｕ ＠ｙｈ ｏ ｃｍ．ｎ 收稿 日期 ：０ ７０ －３ ２ ０ －４２
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.光纤耦合的方式
耦合方式
光纤直接耦合 直接耦合 光纤微透镜直接耦合
利用光学系统聚焦后再耦合
各种耦合方式及特点
直接耦合
这种耦合方式影响耦合效率的主要因素是：光源的发光面积和光纤芯 总面积的匹配以及光源发散角和光纤数值孔径的匹配。数值孔径是光 纤的主要参数，入射到光纤表面的光不能全部被光纤所传输，只是在 一定角度范围内的入射光才可以被光纤传输，这个角度就称为光纤的 数值孔径。它代表光纤端面接收光能力的大小。NA越大，光纤接收 光的能力越强。但是NA太大时，光纤的模畸变加大，会影响光纤的 带宽。 这种耦合方法结构简单，加工容易。
--------大功率半导体激光光纤耦合技术
文献阅读报告
ห้องสมุดไป่ตู้
导师：邹永刚 学生：孙旭晴
内容
1.什么是光纤 ? 2.半导体激光器类型、特性、优缺点及用途 3.什么是光纤耦合 4.光纤耦合的方式及每种耦合方式的特点 5.发展趋势 6.结论
1.什么是光纤
光纤（optical fiber），全称为光导纤维，是一种利用光在 玻璃或塑料制成的纤维中的全反射原理而达成的光传导工 具。
(2)电光转换效率 普通的半导体激光器的电光转换效率为40%-60%，美国 国防部（DARPA）于2003年启动了超高效率半导体激光 器系统（SHEDS）计划，目标是利用三四年的时间，将高 功率半导体激光器及阵列的电光转换效率提高到接近80%。 其中厘米条阵列激光器的效率已达到70%。
2.半导体激光器的优缺点
我们实验室提出基于多只激光二极管串联的光纤耦合方 法，获得了较高的耦合效率。
6结论
现在半导体激光器已经广泛应用到各行各业，随之而来的 对光纤耦合技术要求越来越高，在实际中不仅要考虑如何 提高耦合效率，还要考虑生产工艺，成本等其他因素，只 有这样才能使产品在竞争中占有一席之地。
808nm大功率半导体激光器
980nm大功率半导体激光器
高功率半导体激光器的输出特性 包括输出功率、转换效率和光束特性，下面介绍技术问题和 国内外现有水平 （1）输出功率水平 NLight于2004年底，采用GaAs基材料体系，在808nm波 段，实现单厘米条输出功率364W的当时最高纪录。电光 转换效率大于70%. Jenoptic于2005年将高功率阵列激光器的输出功率水平提 高到454W.
1962年世界上第一台半导体激光器问世。 半导体激光器的优点 效率高 寿命长 体积小 功率密度高
缺陷
●光束发散角较大 ●对环境温度变化较敏感 ●对驱动电源要求高
半导体激光器的用途
固体激光器泵浦 激光通信 激光模拟 激光测距 光纤通信 光纤陀螺 航空航天等重要领域
3.什么是光纤耦合 光纤耦合模块采用光学系统对半导体激光器的光束进行 准直、整形、变换，进一步耦合到光纤中，一方面从根 本上改善了半导体激光器的输出光束；另一方面由于光 纤柔软可弯曲，可将激光能量导向到任意方向，极大提 高了实际应用范围。
光纤微透镜耦合
这种耦合方法是采用一定的加工工艺把光纤端面制作成一 定大小和形状的微透镜，然后直接对准半导体激光器的发 光面。图 四把光纤端面加工成半球形的微透镜，相当于 增加了系统的数值孔径，可以提高耦合效率。图五中光纤 端部常用腐蚀或拉锥方法做成。 这种锥形的光纤的耦合效率较高，制作工艺较简单，且体 积小，价格低。
利用光纤系统耦合
圆柱形微透镜对光线有一定的汇聚作用，能够把半导体激光器发出的 光束进行单方向汇聚，这样使得垂直于pn结方向的（快轴）的光线得 以压缩。图六为光线在微透镜中的传播示意图。 由于微透镜加工起来难度较大，我们可以用光纤来代替，不仅制作简 单，而且成本低廉。尽管微透镜具有很大的像差，但是不影响它在光 纤耦合中的应用。
光纤耦合产品概述
国外利用微光学系统耦合方法的成熟产品较多，以德国 LIMO公司微透镜系统最为突出。图八为LIMO公司的微透 镜组，图九为微透镜组前端准直模块示意图。
5.发展趋势
近年来，大功率半导体激光器与多模光纤之间的耦合技术发展迅速， 耦合效率越来越高，耦合工艺越来越简单，出现了各种各样的微透镜 列阵和耦合方法。 90年代初，高功率半导体激光器光纤耦合电器件已经装备于美国的 国防。与国外产品的主要差距在于器件的材料和加工工艺上。国外半 导体激光器及光纤在材料性能上占显著优势。目前我国在高功率半导 体激光器光纤耦合方面也取得了很大成果，
