电动机如何选用热继电器和接触器

电动机接触器热元件的选择：口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；

一倍额流来整定，过载保护有保证。说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40 x2.5=100安），起动时间为40秒然后进入满载运行。试问热继电器如何选择？刻度电流如何整定？

解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。同时考虑到电动机在满载运行过程中可能发生1.2倍额定电流的过载情况，所以热继电器的额定电流选得比电动机额定电流大一点，故选用

JR0-60/3型热继电器。

这样选择，一方面可以使电动机能正常起动，同时当电动机发生1.2倍额定电流的过载情况时热继电器在20分钟

内切断电源，起到保护作用。

例2 在上例中如果电动机的起动电流为额定电流的6倍时，起动时间仍为40秒，试问热继电器的刻度电流如何调整？

解：这时电动机的起动电流为40x6=240安。如果刻度电流仍调到40安，这样热继电器大于5秒后就动作，因此电动机就无法起动。JR0-60/3型热继电器额定电流最大调节范围40~63安，因此，在起动前应将热继电器的刻度电流调到63安，这时（63x4=252＞240安）整定电流倍数约为4。电动机起动时热继电器就不会动作。起动后，再调整到4 0安，这时整定电流倍数为63/40=1.58倍，如果电动机发生1.58倍额定电流的过载，热继电器能在小于20分钟的时

限内切断电源，电动机可受到过载保护。

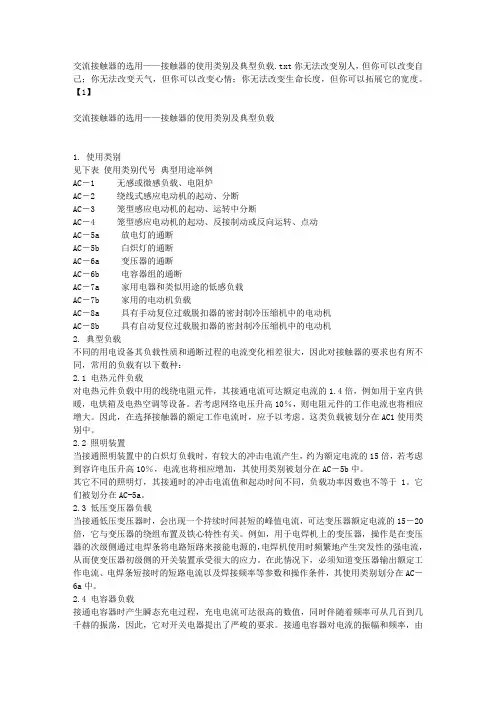

接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

1、控制电热设备用交流接触器的选用

这类设备有电阻炉、调温加热器等，此类负载的电流波动范围很小，按使用类别分属于AC－1，接触器控制此类负载是很轻松的，而且操作也不频繁。因此，选用接触器时，只要按接触器的约定发热电流Ith等于或大于电热设备的工作电流的1.2倍。

例一：试选用一接触器来控制380V、15KW三相Y形接法的电阻炉。

解：先算出各相额定工作电流Ie。

Ith＝1.2Ie=1.2×22.7=27.2A

因而可选用约定发热电流Ith≥27.2A的任何型号接触器。如：CJ20－25、CJX2－18、CJX1－22、CJX5－22等型号。

2、控制照明设备用接触器的选用

照明设备的类型很多，不同类型的照明设备，起动电流和起动时间也不一样。此类负载为使用类别AC－5a或AC－5b。如起动时间很短，可选择其约定发热电流Ith等于照明设备工作电流Ie的1.1倍即可，起动时间稍长以及功率因数较低的，可选择其约定发热电流比照明设备的工作电流更大一些，参见表1。

表1 控制照明设备的接触器选用原则

3、控制电焊变压器用接触器的选用

电焊变压器因二次侧的电极短路而出现陡削的大电流，在一次侧出现较大的电流，所以，必需按变压器的额定功率、额定工作电流、电极短路时一次侧的短路电流及焊接频率来选用接触器。此类负载使用类别属AC－6a类。表2为选用参考表。

表2 电焊变压器选用接触器参考表

4、笼型感应电动机AC－3使用类别用接触器的选用

电动机有笼型和绕线型电动机，其使用类别分别为AC－2，AC－3和AC－4，因此，对不同型式和使用类别的电动机用选用不同结构的接触器。

笼型电动机的起动电流约为6倍电动机额定电流Ie，接触器分断电流为电动机额定电流Ie。其使用类别分别为AC －3，如：水泵、风机、拉丝机、镗床、印刷机以及钢厂中的热剪机等，这里可选用直动式交流接触器。

选用的方法有查表法和查选用曲线法，在产品样本中直接列出在不同额定工作电压下的额定工作电流和可控制电动机的功率，以免除用户的换算，这时可以按电动机功率或额定工作电流，用查表法选用接触器。

表3和表4列出了CJX2和CJX1系列接触器可控制电动机的功率，表7.1～7.7还列出了在不同使用类别下的电寿命数据，这就为用户选用接触器提供了方便。

上面是查表法，下面介绍查电寿命选用曲线来选用接触器主方法。

图1为CJX2系列交流接触器电寿命选用曲线，图中横坐标下面有三条横线，分别代表220V、380V、440V时电动机在AC－3条件下的功率。例如：380V、7.5KW的电动机或220V、4KW的电动机，这时对应的电流约为15A，可选用额定工作电流为16A的接触器。沿图上380V、7.5KW处的垂直虚线与第三条折线（对应于CJX2－16）的交点，然后沿水平方向对应的纵坐标交点，即为所选用的接触器的电寿命为2×次。如果选用额定工作电流为25A的接触器，则此垂直虚线与第四条折线（CJX2－25）的交点，则可查出时电寿命为3.5×次。这说明选用大容量接触器可提高电寿命。

在图1中还有AC－4条件下的电寿命选用曲线。如果380V、7.5KW电动机仍然选用16A的接触器，查AC－4的电寿命，因AC－4条件下，接触器的分断电流为6Ie＝6×16A=96A，则X横坐标电流为96A处的垂直线和第三条折线的交点所对应的纵坐标即是AC－4电寿命，约为8×次。
