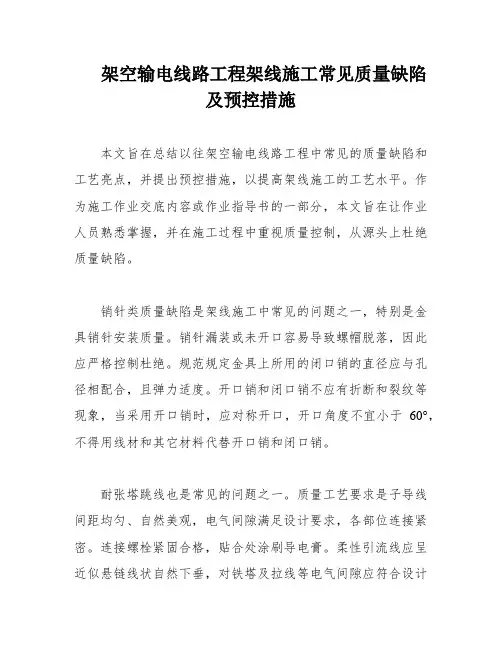

架空输电线路工程架线施工常见质量缺陷及预控措施
架空输电线路工程架线施工常见质量缺陷及预控措施本文旨在总结以往架空输电线路工程中常见的质量缺陷和工艺亮点，并提出预控措施，以提高架线施工的工艺水平。
作为施工作业交底内容或作业指导书的一部分，本文旨在让作业人员熟悉掌握，并在施工过程中重视质量控制，从源头上杜绝质量缺陷。
销针类质量缺陷是架线施工中常见的问题之一，特别是金具销针安装质量。
销针漏装或未开口容易导致螺帽脱落，因此应严格控制杜绝。
规范规定金具上所用的闭口销的直径应与孔径相配合，且弹力适度。
开口销和闭口销不应有折断和裂纹等现象，当采用开口销时，应对称开口，开口角度不宜小于60°，不得用线材和其它材料代替开口销和闭口销。
耐张塔跳线也是常见的问题之一。
质量工艺要求是子导线间距均匀、自然美观，电气间隙满足设计要求，各部位连接紧密。
连接螺栓紧固合格，贴合处涂刷导电膏。
柔性引流线应呈近似悬链线状自然下垂，对铁塔及拉线等电气间隙应符合设计规定。
使用压接引流线时，中间不得有接头。
刚性引流线的安装应符合设计要求。
铝质引流板及并沟线夹的连接面应平整、光洁，安装前应检查连接面是否平整，耐张线夹引流连板的光洁面应与引流线夹光洁面接触。
使用汽油洗擦连接面及导线表面污垢后，应先涂一层电力复合脂，再用细钢丝刷清除有电力复合脂的表面氧化膜。
应保留电力复合脂，并逐个均匀地紧固连接螺栓。
螺栓的扭矩应符合该产品说明书的要求。
金具螺栓紧固及穿向也是常见的问题之一。
常见缺陷包括螺栓紧固不到位、松动、缺弹簧垫或垫圈、螺栓锈蚀等。
这些问题的主要原因是作业人员缺乏一次成优的意识和责任心。
绝缘子破损及保护也是需要注意的问题。
在施工过程中，应采取措施对绝缘子进行保护，上下采用软梯，不得踩踏。
芯棒破损必须更换。
1.合成绝缘子芯棒保护层破损和合成绝缘子伞裙开裂在架线施工过程中，合成绝缘子的芯棒保护层和伞裙容易发生破损和开裂。
这种情况会影响绝缘子的使用寿命和安全性能，必须及时进行更换和维修。
输电线路并沟线夹发热故障分析及处理对策
输电线路并沟线夹发热故障分析及处理对策【摘要】输电线路并沟线夹是输电线路电气连接的最薄弱环节，由于电力负荷的不断变化及运行环境温度的变化，很容易发生故障。
本文对输电线路跳线连接并沟线夹发热故障进行深入分析，剖析并沟线夹发热机理，并针对故障提出了相应的处理措施。
【关键词】输电线路；并沟线夹；发热故障；处理对策引言并沟线夹是目前电力系统内应用最为广泛的电力接续金具，目的在于连接两根输电线路导线，通过螺栓将两根导线连接在一起，电流由一根导线流经线夹本体再流到另一根导线上使得电能传输得以继续。
目前我局管辖有一定运行年限的110kV及以下电压等级输电线路的导线引流基本上都是采用并沟线夹和引流联板，并以螺栓连接，尤其是使用在中小截面导线的输电线路，耐张杆塔的跳线都是采用螺栓型铝质并沟线夹连接。
并沟线夹虽然结构简单，却是承载负荷电流的关键部位，起着重要作用。
其故障的发生，轻者会使接续电阻过高而在连接处产生大量焦耳热，损失大量能源，重者会因起弧烧断导线而造成输电线路的停运。
因此，可靠而性能优良的引流接头对输电线路的正常运行是极其重要的。
1 并沟线夹发热故障概况从运行情况看，比较突出的问题是铝质并沟线夹处导线发热甚至烧断。
据统计，肇庆供电局自2008年至2014年共发生此类发热事件26次。
其中比较突出的有两起，分别为：（1）2008年7月26日，线路运行人员在对110kV珠禄线（线路投运于1990年）线路连接点进行例行红外热成像测温工作时发现该线路#13耐张杆A相导线跳线并沟线夹存在严重发热现象，发热最高温度达141.6℃，构成紧急缺陷。
检修人员在停电处理该跳线时发现A相跳线2个并沟线夹处均有导线熔断，并沟线夹扣板、螺栓与导线牢固溶焊。
运行人员对该线路其余耐张杆塔跳线并沟线夹连接点进行红外热成像测温发现均存在不同程度的发热现象。
（2）2012年6月21日，110kV四沙线（线路投运于1992年）故障跳闸，重合不成功。
绝缘穿刺—异型铝并沟线夹工艺改进探讨
绝缘穿刺—异型铝并沟线夹工艺改进探讨【摘要】本文在介绍配网工程施工中出现的绝缘线和裸导线连接工艺及施工工序繁琐，经研究探索，提出了线夹工艺改进技术方案，阐述了绝缘穿刺-异型铝并沟线夹施工工艺，最后说明了线夹改进工艺后的优越性。
【关键词】绝缘穿刺异型铝并沟线夹工艺改造绝缘穿刺-异型铝并沟线夹，包括上壳体、下壳体和螺栓，所述上壳体上开有上螺栓孔，所述下壳体上开有下螺栓孔，所述螺栓依次穿过上螺栓孔和下螺栓孔，所述上壳体下部安装上线夹体，所述上线夹体的左端为开口向下的上穿刺刀片，所述上线夹体的右端为开口向下的上圆弧口，所述下线夹体的左端为开口向上的下穿刺刀片，所述下线夹体的右端为开口向上的下圆弧形口，所述上穿刺刀片与所述下穿刺刀片上下相对形成供绝缘线穿过的第一工位，所述上圆弧口与所述下圆弧口上下相对形成供裸导线穿过的第二工位。
绝缘穿刺-异型铝并沟线夹是一种有效适用于裸导线和绝缘线并行搭接的场合、操作方便的装置。
1 现有技术穿刺绝缘线夹主要由壳体、穿刺刀片、防水胶圈及螺栓组成。
仅适用于绝缘线与绝缘线间的连接，当同是绝缘线的导线进行连接时，将绝缘线分别插入线夹并将其确定固定，用套筒扳手拧线夹力矩螺母。
在拧力矩螺母收紧的过程中，线夹上下两块暗藏有高导电金属穿刺刀片的绝缘体逐渐合拢，与此同时，穿刺刀片开始穿刺电缆绝缘层及金属导体，当护垫的密封程度和穿刺刀片与金属导体的接触达到最佳效果时，力矩螺母便会脱落，此时，主线和分支接通，且防水性能和电气效果最佳。
异型铝并沟线夹适用于铝芯集束电缆、绝缘单芯铝导线、裸导线、绞合式铝芯电缆的接续连接，多用于架空线路上。
在配网建设中，当需要绝缘线与裸导线进行连接，则只能适用异形铝并沟线夹，因为如果适用绝缘穿刺线夹则，穿刺将会使裸导线受伤，破坏原导线机械性能，严重时会造成断线的严重后果，而且绝缘穿刺线夹易进水受潮，出现线夹烧坏的情形，所以当需要绝缘线与裸导线连接时，只能使用异型铝并沟线夹。
铜铝设备线夹产品的改进与应用——基于爆炸焊接新技术新工艺的应用
铜铝设备线夹产品的改进与应用——基于爆炸焊接新技术新工艺的应用温开元【摘要】铜铝设备线夹在输变电线路设备中应用较多,目前,铜铝设备线夹生产工艺主要是由铜铝棒料或板料经过摩擦焊或闪光焊接等多道工序完成,工序多且繁杂,生产效率低,原材料用量大,特别是铜的用量多,其中最突出的问题是焊接不牢固,容易出现断裂现象.为此,将铜铝设备线夹焊接工艺作进一步改进,这里主要讨论爆炸焊铜铝设备线夹的应用及优缺点.以摩擦焊SLG-4A本体和爆炸焊SLGB-4A本体为例,对材料的成型和焊接进行改进,对不同工艺进行分析比较,使改进后的工艺能提高焊接强度和生产效率以及节约原材料.%The copper and aluminum terminal connector equipment has been widely used in power transmission transformation lines, at present , copper and aluminum terminal connector production process mainly finished by the copper and aluminum sheet metal bar or through the flash welding, friction welding or the completion of several processes, procedures and more complicated,low productivity,large amount of raw materials. Particularly, the amount of copper more than one of the most prominent problem was not firmly welded, which was prone to breakage, and we will make copper and aluminum welding terminal connector further improves, where copper and aluminum equipment focused on explosive welding clamp application and advantages and disadvantages. Taking friction welding SLG-4A bulk and bulk explosive welding SLGB-4A for example,forming and welding of materials were improved, different processes were analyzed and compared,so that improved technology can increase the weld strength, production efficiency and conservation of raw materials.【期刊名称】《新技术新工艺》【年(卷),期】2011(000)007【总页数】3页(P100-102)【关键词】电力金具;爆炸焊铜铝设备线夹;改进与应用【作者】温开元【作者单位】浙江风凰科技集团公司技术部,浙江,乐清,325604【正文语种】中文【中图分类】TG41 铜铝过渡设备线夹存在的问题1.1 焊接性能差铜铝过渡设备线夹生产工艺一般采用闪光焊或摩擦焊,铜、铝(特别是铝)的焊接性能较差。
输电线路并沟线夹发热故障分析及处理对策
郑耀 华
（ 广东 电网有 限责任公 司肇庆 供电局 ，广东 肇庆 ５ ２ ６ ０ ０ ０）
气性 能。除此之 外， 并沟线夹与导线连接方式也存在一些 问题 ， 部分 并沟 线夹沟槽太 深而导线太 细， 于 是 在 施 工 时 将 铝 包 带 或 铝 线 缠 绕 在 导线上后再与 并沟线 夹连接， 这 使尘土 、 雨水等 外部污 染物容易沿 着缠绕缝 隙进入 接触表面， 增大接触 电阻，由于安装 间隙大， 很容易 起 弧烧 断 导 线 。 【 关键词 】 输电线路 ；并沟线 夹；发热故障 ；处理 对策 ３ 对策及建议 根据 以上的分析， 防止引流并沟线夹故障的主要对策是 ： 引 言 （ １ ）对并沟线夹接触面进行认真 的处理。除接触面必须平整光 并沟 线夹是 目前 电力系统 内应用 最为广泛的 电力接续金 具， 目 洁外， 更重要 是在接触面涂 电力复合脂和清除氧化层 。 电力复合脂可 的在于连接 两根输 电线路导线 ，通 过螺 栓将两根导线连接在一起 ， 电流 由一根导线流经线夹本体再流 到另一根导线上使得 电能传 输得 以在接触面 形成一层保 护膜， 防止 水分 电解液 渗入和隔绝 空气 氧化 以继续 。目前我局管辖有一定运行年 限的１ ｌ Ｏ ｋ Ｖ 及以下电压等 级输电 的作用， 从而增加导 电性和减小接触 电阻， 延缓并沟线夹劣化过程 。 （ ２ ） 加 强运行 维护 工作。督促运维人员认真检查并沟线夹上 的 线 路的导线 引流基本 上都是采用 并沟 线夹和 引流联板， 并 以螺 栓连 及时拧紧并沟线夹螺栓， 必要 时 接， 尤其是使用在 中小截面 导线 的输 电线路， 耐张杆塔 的跳 线都是采 螺栓、平垫片、弹簧垫 圈是否 齐全， 以保持 良好 的接触 。 同时相关部 门要调整好运行方式， 用 螺栓 型铝质并沟线夹连接 。 并沟线夹虽然结 构简单 ， 却 是承载负荷 可 以重新组装， 电流的关键部位， 起着重要 作用 。其故障的发 生， 轻者会 使接续 电阻 不要过负荷运行 。在最大 负荷 和高温季节应用红外线测温仪测量接 过高而在连接处产生大量焦 耳热， 损失大量能源， 重者 会 因起 弧 烧 断 头温度， 便于及时发现过热故障， 及时妥善处理 。 （ ３ ）改 进 引 流 连 接 方 式 。对新 建 线路 的耐 张杆 塔 跳 线连 接 一律 导 线 而 造 成 输 电线 路 的 停 运 。 因此 ， 可靠 而 性 能优 良的 引 流 接 头 对 输 要 求 采 用 液 压 型 耐张 线 夹 连 接 。对 在 运 行 线 路 导 线 引流 线 采 用 螺 栓 电线路的正常运行是极其重要 的。 型并沟线夹连接 的进行更换改造 ，采用 Ｃ型 线夹代 替并淘 线夹 。 １并沟 线夹 发热故 障概况 从运行 情况看， 比较突 出的问题 是铝 质并沟线夹 处 导线 发热甚 Ｃ 型线夹 是一类电力连接金具 ，作为接续 电流 的导体连接端子 （ 线路接头 ）的一种 ，要求有较大 的通 （ 续 ）流 能力，因形似 英文 至烧断 。 据统计， 肇庆供 电局 自２ ０ ０ ８ 年至２ ０ １ ４ 年共发生此类发热事件 ２ ６ 次 。其 中比较突 出的有两起 ，分 别为： 字母 ｃ而得名 。Ｃ型线夹采用了导电性能 良好的高强度 合金制 造， （ １ ）２ ０ ０ ８ 年７ 月２ ６ 日， 线路运行人 员在 对１ ｌ Ｏ ｋ Ｖ 珠禄线 （ 线路投 合金具有 弹性 ，并根据不 同规格的导线 ，设 计有特 定形状的导线沟 运于 １ ９ ９ ０ 年 ）线路连 接点进行例行红外热成像 测温工作时发现该线 槽或相应 的铰接 楔块 。结构合 理且有弹性的 Ｃ型线夹，即使在导线 路＃ １ ３ 耐 张杆Ａ 相导线跳线并沟线夹存在严 重发热现象 ， ． 发热最高温 热胀冷缩 时，亦能始终保持导线与线夹 间持 久而 恒定的接触压力， 度达 １ ４ １ ． ６ ＂ Ｃ，构成紧急缺陷 。检修人 员在 停电处理该跳线时发现Ａ 接触压 力随外界环境及负载条件等 的变化而 变化 很小。恒定而足够 相跳线２ 个 并沟线 夹处均有导线熔断，并沟线夹 扣板 、螺栓与 导线 牢 大的接 触压力和最大化 的接触面能长 期保 持非常低的接触 电阻 ，过 固溶 焊 运 行 人 员 对 该 线 路 其 余 耐 张杆 塔 跳 线 并 沟 线 夹 连 接 点进 行 流 能 力 强 ， 对 导 线 形 成 稳 定 的压 力 负荷 ， 且 涂 有 抗 腐 蚀 、 抗 氧 化 、 憎水性 的导 电性能很强 的电力 复合 脂，能保证不 同材质的导线均接 红外热成像 测温 发现 均存在不同程度的发热现象 。 （ ２ ）２ ０ １ ２ 年６ 月２ １ 日，１ ｌ Ｏ ｋ Ｖ 四沙线 （ 线路投运于 １ ９ ９ ２ 年 ）故障 触 良好 ，满足 了接续电流的导线连接 的最佳要求 。 ｃ型线夹用作导线 电流接续 时，压接紧密、连接接头浑为一体 ， 跳 闸，重合 不成功 。经故 障巡视发 现＃ １ ２ 耐张杆ｃ 相导线跳线 因发热 压接后套管全面紧密被覆 导线 ，电流导通分布均匀， 电阻小 、仅为 导致 断线，熔断的导线及 并沟 线夹跌落 在 山地引发局部 山火事件。 ０ ％ 以上 。使线路 具有 经对 全线耐张杆塔 的跳线 并沟进 行检查发现多基杆塔存在类似 的情 微欧级 ，温度低及抗拉 力大，可减 少故障率 ８ 稳定 良好 的接触性能 ，免检修 、减 少维护费用、减少能耗 ，节 约了 况。 能源 。 为减少在运行输 电线路 导线 引流线螺栓 型并沟 线夹发 热故障 ， ２并沟线夹 发热故 障分析 ０ １ ２起 按照 南网反事故措施要求陆续对在运并沟线夹进行 并沟线 夹是输 电线 路 电气连 接的薄弱环 节， 由于 电力 负荷的不 我局从 ２ ５回 ３ ５ ｋ Ｖ及 以上输 电线路 断变化及运行环境温度 的变化， 很容 易发生故障。 虽然发生故障的原 更换 ，积极利用线路停 电机会对管辖 的 ２ ６基耐张杆塔 的并沟 线夹更 换为 ｃ型线夹 。同时 ，运行 人员密 切跟 因较多， 但主要 是由于螺栓应力松驰造成接触压 力下降 ： 导线长期晃 ９ 动使得接触面松 动 ： 环境污染严重使得 引流接 头接 触电阻迅速升高 ： 踪 ｃ型线夹 的运行状 况，定期开展对其进 行红外热成像 测温 工作， 利用停 电检修工 作对 Ｃ型线夹进 行打开检 查。通过近 两年的监测情 以及其它如线路 负载波动 大， 引流接 头施工不当等原因引起的 。 况 发现 Ｃ型线夹与导线连 接点没有存在明显的发热现象 ，线夹与导 ２ ． １运行环境恶劣，接触电阻增大 线连接紧 密，没 有出现 松动，采用 Ｃ型线夹代替并沟线夹作为导线 输 电线路 跳线 并沟线夹均为露天运行， 经受着风吹 、 雨淋、日晒， 连接金 具取得明显的效果 ，有效地解决 了困扰 线路运 行人员多年的 没有 什么防护措 施， 加 之环境污染 日趋 严重， 因此腐蚀 、氧化严重 ， 表面 发黑变色 ， 个别并 沟线夹的垫 片及弹簧垫 圈因锈蚀严 重而粘合 导 线连 接 点 发 热 难题 。 在一起 ， 有的垫片甚至 已被锈蚀掉， 部分 螺栓 也 已锈死， 无法拧 动： 湿 ４ 结 语 并 沟 线 夹 是 输 电线 路 导 线连 接 的 最 薄 弱 点 ，线 夹 发 热 现 象 是 困 气、 酸 雨 以及 腐 蚀 性 气 体 吸 附 在 并 沟 线 夹 及 导 线 表 面 ， 并有 大量 尘 土 沿导线缝 隙进入并沟线 夹接触面， 堆积在接触 压痕边缘 ， 因此， 当接 扰输电线路运维人员 多年来 的难题 。近 年来，新建输 电线路 已逐步 触压 力下降， 导线晃动， 接触面产 生微动及在高压线路 强电磁场作用 停止使用并沟线夹作 为导线连接金 具。对在运行 的并沟线夹 ，运行 下， 污 染物质进入 实际接触压痕 内， 使得 接触 电阻增 大， 在 并沟线夹 部 门应通过加强对线夹连接 点的监测和维护 ，在重负荷和高温 时采 及导线接 触面之 间形成 电位差 ， 当 电位差 达到起弧 电压时就会产 生 用红外热成像测温 的手段 监测线夹的温 度变化 ，争取及 时发现 隐患 并将其消除在萌芽状态 中。同时使用 Ｃ型线夹逐 步取代 并沟线 夹能 电弧烧断导线。 有效地减少导线发热故障 ，收到很好 的效果 。 ２ ． ２材料 、工 艺及安装质量 并沟 线夹的基底材 料是一 种铝硅二元 合金， 合 金 中硅及 杂质含 参考文献 ： 量的高低， 将直接影 响并沟 线夹本体 的机械 、电气 性能。同时， 由于 『 １ １ 骆 国平， 章继 高． 并沟线 夹可靠性研 究【 Ｉ １ ． 高压电器， ２ ０ ０ ０ （ ０ １ ） ． ２ ］ 郁志 良． 线 夹发热机理分析 与线夹改￣ － － Ｄ ］ ． 上海电力， ２ ｏ ｏ １ （ ５ ） ． 并沟线夹本身存在一些 明显 的铸造缺 陷， 如缩孔 、气孔 、形状不规则 ｆ 等， 造成接触 面高低 不平、粗糙度大， 直接影 响并沟 线夹的机械 、电
并沟线夹安全措施
并沟线夹安全措施
我跟你说啊，这并沟线夹的安全措施可太重要了。
我就见着那些电工师傅们，一个个表情严肃得很。
那脸啊，就像被霜打了的茄子，皱着眉头，眼睛死死盯着那并沟线夹，就像盯着啥宝贝又怕它突然跑了似的。
你想啊，这并沟线夹要是出点啥问题，那可不是闹着玩的。
安装之前就得好好检查它的质量。
我就瞅见过一个年轻的小电工，拿着并沟线夹翻来覆去地看，嘴里还嘟囔着：“这玩意儿可不能有啥毛病啊。
”旁边一个老师傅就搭话了：“你可仔细着点，这就像娶媳妇，得把把关。
”那小电工脸一下子就红了，不过手可没停，还在那认真检查。
在安装的时候啊，那手得稳得像老树根似的。
我看到他们在那电线杆子上，风呼呼地吹着，那环境可有点吓人。
但他们就像啥都感觉不到，眼睛只盯着那并沟线夹和那些电线。
有个师傅的手稍微抖了一下，旁边的人就喊：“你咋回事呢？这可不能抖啊，就跟拿手术刀似的，稳着点。
”那师傅就赶紧调整状态，说：“这风刮得我有点慌。
”但还是小心翼翼地继续安装。
安装好了之后呢，还得再检查一遍。
就像缝衣服，缝完了得看看有没有漏针的地方。
他们拿着工具这儿敲敲那儿碰碰，耳朵也凑上去听，好像能听出啥秘密似的。
要是发现有点不对劲儿，那表情立马就变了，就像天要塌下来一样，赶紧重新弄。
这并沟线夹啊，就像连接世界的小枢纽，虽然不大，但是责任重大着呢。
我们可不能小瞧了它，每一个安全措施都得做到位，不然的话，那后果可不堪设想。
我就老担心这万一出点事，那些师傅们得多难受啊，所以啊，这安全措施必须得严格执行，一点都不能马虎。
铜铝并沟线夹工艺改进及成本分析
１． 切 边 ８
１ ． 压齿 ９
００ ７ ．４ １
００ ７ ．４ １
８ ． ９ ．
平铝端 面一 次 摩 擦 焊一次
００ ４ ．３ ６ ０２ ．３
００ ６ ．４ ５
２ ． 锯两端 ０ ２ ． 钻 孔倒 角 １
２ ． 抛光 ２
００ ６ ．４ ８ ００ ５ ．７ ６
２ ２ 第１ ０１ 年 期
电 力 金 具
２ ９
铜 铝 并 沟 线 夹 工 艺改 进及 成 本 分 析
温 开 元
固力 发 集 团有 限 公 司技 术 部 浙 江 乐 清 ３ ５ ０ ２６ ４
【 要】 摘 铜铝并沟线夹在金具生产中用量较大 ，目前 ，铜铝并沟线夹生产ｌ艺主要是由铜 丁
３ ．
４ ．
５ ．
平铜 端面一 次
铝棒 挤压
铝棒压 口
００ ６ ．３
０２ ．６
００ ４ ５ ．１ ６
１ ． 压扁 ５
１ ． 切 断两个 ６
１ ． 成 弧型 ７
０１ ９ ．３
００ ８ ．２ ７
０１ ５ ．３ ２
６ ．
７ ．
铝棒 拉直
铝棒下 料
００ ８ ２ ．２ ５
２ ｌ年 第ｌ ０２ 期
电 力 金 具
３ ０
此 改进 性 （ 材 成形 闪光 焊 接法 ）工 艺 主要是 将 铜铝 原 材料 挤 压成 型 材再 经 过 闪光 焊 型 接 的工 艺 方法 。从 以上 三种 工艺 不 难看 出 ：第 一 种摩 擦 焊接 法 工艺 工序 多 ，第 三 种 （ 材 型
【 键 词】 关 电力金具 铜铝并沟线夹 工艺改进 成本分析 １ 铝 并 沟 线 夹 生 产 工 艺 分 析 铜
架空输电线路工程架线施工常见质量缺陷及预控措施
架空输电线路工程架线施工常见质量缺陷及预控措施一、编制目的根据多年现场施工经验，对以往线路工程架线施工常见质量缺陷、工艺亮点，以图文并茂的形式进行汇总，并提出相应的预控措施。
本文可以作为施工作业交底内容，也可以作为作业指导书的一部分，使作业人员熟悉掌握，在施工过程中加以重视，从而从源头上杜绝质量缺陷，进一步提高架线施工工艺水平。
二、架线施工常见质量缺陷2.1销针类质量缺陷金具销针安装质量，是运行单位验收的重点，属于重大缺陷项目，销针漏装或未开口，容易导致螺帽在持续振动的情况下产生脱落，应严格控制杜绝。
主要检查是否漏装、销针穿向（绝缘子和碗口挂板的销针有穿向要求）、销针开口情况。
规范规定：金具上所用的闭口销的直径应与孔径相配合，且弹力适度。
开口销和闭口销不应有折断和裂纹等现象，当采用开口销时，应对称开口，开口角度不宜小于60°，不得用线材和其它材料代替开口销和闭口销。
金具销针开口不到位，规范规定应双向开口并不得小于60°金具销针未开口2.2耐张塔跳线（也叫引流线）质量工艺要求：子导线间距均匀、自然美观，电气间隙满足设计要求，各部位连接紧密。
连接螺栓紧固合格，贴合处涂刷导电膏。
柔性引流线应呈近似悬链线状自然下垂，对铁塔及拉线等电气间隙应符合设计规定。
使用压接引流线时，中间不得有接头。
刚性引流线的安装应符合设计要求。
铝质引流板及并沟线夹的连接面应平整、光洁，安装应符合下列规定：1.安装前应检查连接面是否平整，耐张线夹引流连板的光洁面应与引流线夹连板的光洁面接触；2.使用汽油洗擦连接面及导线表面污垢后，应先涂一层电力复合脂，再用细钢丝刷清除有电力复合脂的表面氧化膜；3.应保留电力复合脂，并应逐个均匀的紧固连接螺栓。
螺栓的扭矩应符合该产品说明书的要求。
2.3金具螺栓紧固及穿向常见缺陷：螺栓紧固不到位、松动；缺弹簧垫或垫圈；螺栓锈蚀。
主要原因是：作业人员缺乏一次成优的意识、责任心差。
2.4绝缘子破损及保护施工过程中，应采取措施对绝缘子进行保护，上下采用软梯，不得踩踏。
电力线路并沟线夹可靠性的探讨
输配电技术研讨会论文集６１被接续导线固定在上下带有槽形的夹板中完成连接，再通过平垫片和弹簧垫圈传递，向接续导线提供比较均匀和恒定的压力作用，安装后可拆卸，往往使用在线路耐张端的跳线或导地线搭接处，为保证线夹对导线有足够而均匀的压力，并沟线夹一般采用两螺栓或三螺栓结构，同时安装中要求紧固各螺栓时用力均匀。
有时为保证运行可靠性。
线路施工时采用２只或３只线夹等距并接的方式。
螺栓式并沟线夹对导线的握力约为导线计算拉断力的１０％一２０％。
图１螺栓式并沟线夹螺栓式等径并沟线夹一般只对同直径的导线进行接续，允许的导线跨径一般包含两个相邻规格，如ＪＢ一４并沟线夹适用的导线截面为１８５ｒａｍ２和２４０ｒａｍ２两种，所以在结构上采用对称设计。
螺栓式异径并沟线夹允许对一定直径范围的导线进行跨径组合连续，在结构上采用非对称设计，且将压板设计成左右可调型，以保证在接触时两异径导线均可获得较稳定的压力，但人为因素对螺栓的紧固程度影响较大。
１．３楔型并沟线夹的结构楔型并沟线夹如图２所示，材料一般为锻铝，由弓形本体和楔块两部分组成；安装或拆卸均使用枪形专用工具，但不可重复使用。
楔块两侧边的斜度与本体的斜度相同，可使导线在被接触段内均匀受力又可建立材料间的自锁；弓形本体提供了为维持稳定压力所需的弹力。
弓形本体内槽的曲率半径和楔块外槽的半径均略大于最大适用导线的半径。
在安装时，将被接续的两根平直导线放人本体两侧的对应位置，用人力将楔块推至标志线位，再击发枪形专用工具，使之产生瞬间推力将楔块压人工作位。
对楔块的压力主要由专用子弹中的药量决定，减少了人为因素对安装质量的影响。
所以楔型并沟线夹安装的一致性较好。
楔型并沟线夹可接续等径和异径的两根导线。
楔型并沟线夹对导线握力约为导线计算拉断力的２０％－４５％。
图２楔型并沟线夹１．４Ｈ型并沟线夹的结构Ｈ型并沟线夹如图３所示，属于压缩式结构，纯铝或铝合金材料，安装后无法拆卸。
该线夹因线夹断面类似于字母Ｈ而得名。
铜铝设备线夹产品的改进与应用
成 型 冲孔
０． ２ ０５
０． ６ ０５
穿产 品 酸洗
０． ０ｌ ０． ２１
８ 平 铝端 面 ．
０．３ ０ ４６
总计 生产 成本 ：１ ２ ． ６元
原材 料 ：铜 ０ ２ ５ ｇ 铝 ０ １ ４ ｇ Ｏ ４ ９ ｇ ．８ ｋ＋ ． ９ｋ ＝ ．７ ｋ
度 的 间 隙 ，在 基 板 下 垫 以厚 砧座 。炸 药 引爆 后 的冲 击 波 压 力 使 覆 板撞 向基 板 ，两板 接 触
面产 生塑 性 流 动 和 高 速 射 流 ，结 合 面 的氧 化膜 在 高速 射 流 作 用 下 喷 射 出来 ，同 时 使 工件
连 接 在 一 起 焊接 。
３ 铜 铝 设 备 线 夹生 产 工 艺 分 析 ：
裂 现象 ，为 此 ，我 们将 铜 铝 设 备线 夹焊 接 工 艺作 进 一 步 改进 ，这 里 主要 讨 论爆 炸 焊铜 铝 设 备 线夹 的应 用 及优 缺 点 。以摩擦 焊 Ｓ Ｇ．Ａ 本 体和 爆 炸焊 Ｓ Ｇ ．Ａ本 体 为例 ，对 材 料 的成 Ｌ ４ Ｌ Ｂ４ 型和 焊接 进 行 改进 ，对不 同工 艺进 行 分析 比较 ，使 改进 后 的工 艺能提 高 焊 接 强度 、 生产 效
强度低 于 铜 ， 因此一 般表 现 为铝 先产 生物 理 断裂 。
１３ 长期 通 电（ 热）影 响 ． 发 由于铝 和 铜 的膨胀 系 数不 一样 ，在 高温作 用 下 ， 内部受 力不 均 ，导致 产 品断 裂 。
２ 爆 炸焊工艺简介 ：
爆 炸 焊是 利 用 炸 药 爆 炸 产 生 的 冲 击 力 造 成 工 件 迅速 碰 撞 而 实 现 焊 接 的方 法 。 ０世 纪 ２ ５ 年 代 末 期 ， 爆 炸 试 验 时 偶 然 发 现 两 片 薄 铜 片 在 受 到 爆 炸 的突 然 冲 击 之 下 产 生 局 部 焊 ０ 做
并沟线夹安装金具的现状与改进方案
并沟线夹安装金具的现状与改进方案摘要：可靠供电是供电企业供电能力的一项重要指标，反映了对用户电力需求的满足程度，同时也是考核电能质量的一个重要内容。
线路工具的可靠性是影响供电可靠性的一个重要因素，而输电线路引流并沟线夹是输电线路电气连接的薄弱环节，虽然结构简单，却是承载负荷电流的关键部位，起着重要作用。
本文针对带电工作在实施过程中经常发生的事故来看，分析并沟线夹发生故障的原因，其主要是由接续金具选择不当和施工工艺不完善两方面导致的，因此，针对这些问题，设计出一种操作方便快捷的双并沟线夹安装金具，并在配网线路中应用，双并沟线夹安装金具具有良好的电气特性，解决了不同截面导线的接续问题，为电力行业解决异径导线接续问题提供了新的途径。
关键词：安装金具；并沟线夹；益处1.研究背景在我国快速发展的输变电施工过程中，施工工艺以规范化、科学化及技术化迅速发展起来，使用设备也越来越先进。
在电力技术不断发展以及社会需求不断提高的情况下，电力企业逐渐加强对安全作业的重视力度。
如今，大部分的带电作业指的就是在高压电气设备上进行可供电的检修与测试工作。
电气设备在长期运行过程中需要反复进行测试、检查和维修，从而保证能保持长期稳定的安全性。
而带电作业的优势就是在于可以不用通过停电则可以完成正常的检修工作。
带经过电作业多年发展来看，在进行作业中也会还给居民和商户带来一些不必要的麻烦和损失，同时，也给操作人员增加一定工作负担，与此同时，在施工期间也会发生较为严重的事故，从而使人生安全收到一定的威胁。
因此，从事故教训中深刻的意识到，在配电线路施工过程中所发生的严重事故其主要使由于操作人员的失误导致的，同时从另一个角度来看，仅仅依靠安全技术的规则要求来进行施工，是无法完全避免事故的发生。
2.并沟线夹的现状2.1接续金具选择不当目前，配网线路广泛使用的用户引流线接续金具为JB型并沟线夹，这种普通的JB型并沟线夹只能夹接相同线径铝绞线及钢芯铝绞线。
2012年电力金具质量回顾与建议
【 摘 要】针对国家电网公司２ ０ １ ２ 年全年发生典型金具质量问题逐一进行分析，提出了从
事 电力 金具 设 计 、制造 、质检 人 员应 认 真 执行 电力 金具 产 品标 准 和加 工 工 艺 ，严 格执 行 检
验 标 准 ，严 把 质 量关 ，提 高分 析 问题 和解 决 问题 的 能力 ，使 电力 金具 质 量 提高 到 一个 新水
１ ． １ 设 计／ 结构 问题
１ ． １ ． １ 案例 问题 描述 ：２ ０ １ １ 年２ 月２ ７日，项 目单 位 在５ ０ ０ ｋ Ｖ 变６ １ ４ ５ 刀 闸检 修 时发 现该 刀 闸靠ｃ Ｔ 倾 ０ 设 备 线 夹Ａ、Ｂ、Ｃ 三相 均发 生鼓 胀 开裂 ，该 设备 线夹２ ０ ０ １ 年投 产 ，型号 为Ｓ Ｙ 一 １ ４ ４ ０ Ｎ Ｂ 。 原 因分 析 ：设 备 线夹 空 腔 底 部没 有 开 排水 孑 Ｌ ，长期 运 行 中难 免 有雨 水 沿着 线 夹钢 芯 铝绞 线 铝 股 渗 入 ，并 在 线夹 与 钢 芯 铝绞 线 压 接始 端 的空腔 内聚集 ，最 终将 空 腔 注满 。 当气 温 降到 冰 点 以下后 ，线 夹空 腔 内的 积水 凝 固结 冰产 生体 积 膨 胀 ，应 力无 处 释 放 ，导致 设 备 线夹 在 空 腔处 鼓胀 开 裂 。 处 理 情 况 ：项 目单 位 将 开 裂 线 夹 进 行 了更 换 ，新 换 线 夹 底 部 开 直径 为 ５ ｍｍ的排 水
孔。
防范 措 施 ：依 据 Ｇ Ｂ ／ Ｔ ２ ３ １ ４ — ２ ０ ０ ８《电力 金 具 通用 技 术 条 件 》规定 ，金 具 的结 构应 该 避 免 积 水 ，但 该 设 备线 夹底 部 未 开 排水 孑 Ｌ ，结 构上 存 在一 定 程 度 的缺 陷 。 因此 ，应 认 真学 习 相 关 产 品标 准 、施 工 标 准 和检 测标 准 ，提 高各 级 人 员 的技 术 修养 ，提 高发 现 问题 、分 析 问
500kV交流输电线路地线并沟线夹故障分析
500kV交流输电线路地线并沟线夹故障分析发《当代电力文化》2023年13期摘要近年来，500kV输电线路地线金具发热断裂、地线掉落等事件时有发生，且此类事件往往造成较为严重的后果，对电网安全稳定运行构成巨大影响。
地线掉落段主要集中在500千伏输电线路逐塔接地段，经分析地线掉落的原因主要为并沟线夹选型不当和金具串接地方式有误。
关键词：同塔四回；相序布置；耐雷水水平0 引言我国500kV地线基本都采用并沟线夹接地，并沟线夹作为国内应用最为广泛的一种电力接续连接器，该电力金具是输配电线路中的薄弱环节，对电阻要求较高，若电阻过大，线路运行时发热现象明显会导致线路发生烧化、熔断等现象，将引起大面积的停电，造成严重的经济损失[1]。
国内某地区近五年来500kV输电线路发生过多次架空地线断线事故。
经运维单位现场红外检测，部分塔位地线并沟线夹存在过热，线夹温度达90℃。
并沟线夹故障后将导致地线发生断线，引起线路跳闸，严重威胁线路运行安全。
经统计，并沟线夹过热和断线均发生在逐塔接地的塔位。
1 并沟线夹选型分析2016年08月17日03时31分，某500kV线路32#塔铝包钢架空地线断裂后与C相导线电气距离不足引发线路故障。
经查，断点位于32#塔架空地线与引流线连接位置的并沟线夹内，断点位置整齐，缩颈现象明显，断点位置有多次放电的痕迹：7股单丝中2股严重灼伤，灼伤程度约50%，其余5股为拉断，有明显的金属拉伸断裂后的缩颈现象。
图1-1 地线断裂截面2019年01月06日下午15时37分，该地区另一回500kV线路右侧架空地线铝包钢地线断线，断落地线搭在档内10千伏支线上，造成该线路跳闸停运。
铝绞线及钢芯铝绞线用铝并沟线夹。
铝并沟线夹系采用铝合金制造。
它适用于两根直径相同的16-240mm2的铝绞线及钢芯铝绞线的接续。
铝并沟线夹安装时应清除线夹线槽的氧化膜及被接续导线表面的氧化膜，涂以导电脂，再将螺栓均匀的压紧。
钢绞线用钢并沟线夹。
并沟线夹夹具研制
并沟线夹夹具研制作者：姜小军来源：《中国科技博览》2018年第32期[摘要]针对现有并沟线夹夹具在使用时存在的问题，在原有的基础上进行研发和改进。
解决螺栓垫片转动、只能单一使用等问题。
改进之后并沟线夹夹能大幅度减少安装并沟线夹的时间，提高工作效率，增加社会效益。
[关键词]改进、并沟线夹、垫片中图分类号：TS636 文献标识码：A 文章编号：1009-914X（2018）32-0397-01[Abstract]in view of the problems existing in the use of the existing parallel groove clamp，research and development and improvement on the original basis. Solve the problem of screw gasket turning and can only be used. After the improvement， the clamping can reduce the installation and clamping time， improve the working efficiency and increase the social benefits.[Key words]improved， and also groove clip， gasket0 引言可靠供电是供电企业供电能力的一项重要指标，反映了对用户电力需求的满足程度，同时也是考核电能质量的一个重要内容。
线路工具的可靠性是影响供电可靠性的一个重要因素，而输电线路引流并沟线夹是输电线路电气连接的薄弱环节，虽然结构简单，却是承载负荷电流的关键部位，起着重要作用。
特别是在安装并沟线夹的时候因为自身结构问题，在安装时会存在许多问题，大大降低了安装效率。
因此研制并生产一种新型并沟线夹夹具工具有着较大的意义。
电气化铁路供电线并沟线夹选型优化方案研究
电气化铁路供电线并沟线夹选型优化方案研究摘要：本文针对接触网供电线并沟线夹的应用情况，通过分析供电线并沟线夹发热烧熔故障，研究了螺栓型和H型并沟线夹的性能，提出了电气化铁路供电线并沟线夹选型的方案。
关键词：接触网供电线并沟线夹优化方案牵引供电系统由主要由牵引变电所和接触网组成。
牵引变电所馈出后通过供电线将电能输送给接触网，以供给沿线路行驶的电力机车和动车组，并沟线夹是目前应用广泛的电力接续金具，目的在于连接两根输电线路导线，电流由一根导线流经线夹本体再流到另一根导线上使得电能传输得以继续。
1. 并沟线夹在牵引供电系统的应用电力牵引供电系统普遍采用单支或双支供电线为接触网供电，计算截面为240mm2铝包钢芯铝绞线，取用最大张力2*10kN。
并沟线夹主要在供电线耐张转角跳线处使用（如图1、图2），采用螺栓型铝质并沟线夹连接。
并沟线夹结构简单，却是供电系统主导电回路关键导流部件，起着重要作用。
其故障的发生，轻者会使接续电阻过高而在连接处产生大量热量，损失大量能源，重者会因起弧烧断导线而造成供电中断，打乱运输秩序。
因此，可靠而性能优良的并沟线夹对输电线路的正常运行是极其重要的。
图5电联接引线散股图6 并沟线夹固定螺栓、垫片烧损（2）拆除并沟线夹后检查，电联接引线在并沟线夹内断股严重，螺杆垫片烧损严重，断股的电联接引线与并沟线夹本体烧熔（图7、图8）图7并沟线夹烧损图片图8 电联接引线烧损照片2.2 原因分析在设备运行中，并沟线夹因接触电阻将不断增大，接触电阻的增大使得线夹温度进一步上升；接续点温度升高，金属材料在高内应力作用下，会加剧材料的松弛过程，导致并沟线夹紧固力矩不断下降。
同时，并沟线夹弹簧垫圈、垫片塑性变形严重，导致下降的接触压力无法得到补偿；接触表面的铝氧化膜将随温度升高而不断加厚，使得电流密度增大，局部温度升高，蠕变现象更为严重；随着实际电接触面积的不断减少，产生熔焊烧结现象；某些部位由于膜层较厚，因微动而产生了瞬断现象，引起线夹熔断并沟线夹和导线。
改进绝缘杆作业法单相引线穿入并沟线夹工器具研究
改进绝缘杆作业法单相引线穿入并沟线夹工器具研究摘要：本文以绝缘杆作业法带电搭接引流线的传统作业方法及所用工具为核心，对传统作业方法中存在的问题进行讨论，在借鉴参考资料05的基础上针对性地研制了新型T型线夹及其专用操作杆，并通过一系列的对比证明采用新型工具可提高带电搭接引流线作业项目的质量和效率，从而为改进绝缘杆作业法单相引线穿入并沟线夹工器具研究提供方向。
关键词：绝缘杆作业法单项引线穿入并沟线夹器具研究人们的用电需求随着现代工业的飞速发展以及生活水平的不断提高而急速增长，为了满足这一需求，大部分供电公司都加快开展了10 kV配电网（以下简称配网）带电作业。
就目前来说，10 kV配网带电作业主要采用两种方法，即绝缘手套作业法和绝缘杆作业法，其中后者较为常见。
绝缘杆作业法是利用绝缘工器具间接在电气设备上进行操作，因此绝其性能会对作业效率和质量造成影响。
为了提高作业效率和质量，有必要改进绝缘杆作业法单相引线穿入并沟线夹工器具。
一、传统作业法带电搭接引流线（一）传统作业法带电搭接引流线操作步骤作为一种常规性项目，绝缘杆作业法带电搭接引流线项目常用于更换跌落式熔断器或分支线路投运等工作中。
该作业项目需要杆上1号和2号电工的协调配合，利用线夹夹持杆、绝缘引流线锁杆、绝缘套筒杆间接操作2型异型并沟线夹以完成带电搭接，从而使T接线路投人运行。
在具体操作过程中，杆上1号电工利用线夹夹持杆将2型异型并沟线夹嵌入到主导线上。
接着由杆上2号电工手持绝缘引流线锁杆将引流线端头穿入线夹中，最后由杆上1号电工在同时手持线夹夹持杆和绝缘引流线锁杆的情况下，保持线夹夹持杆下拉、绝缘引流线锁杆上顶的动作30～60 s。
需要注意的是：杆上1号电工与杆上2号电工一定要紧密配合，利用绝缘套筒杆快速地将2型异型并沟线夹螺栓旋紧。
随着配网网架的进一步完善，再加上各类电气设备的更新换代，传统作业法越来越暴露出其问题所在：第一，从开始嵌接线夹到旋紧线夹螺栓这一过程中，杆上作业人员必须坚持呈仰视状态，并以手臂上举的姿势完成操作，这非常消耗其体能。
并沟线夹
中华人民共和国国家标准并沟线夹UDC 621.315.6GB 2335.1—85Parallel groove clamp 代替GB 2335—80 国家标准局1985-01-23发布1985-12-01实施1 适用范围本标准适用于架空电力线路的导线及钢绞线非承力接续的并沟线夹。
2 型式尺寸2.1 并沟线夹为JBB型、JB型。
2.2 并沟线夹主要尺寸应符合图1～4及表的规定：图1图2图3图4表中型号中字母及数字意义为：J——接续；BB——并沟，避雷线；B——并沟；数字——适用导线及钢绞线组合号。
3 技术要求3.1 并沟线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2 材质与紧固件：a.并沟线夹铁本体及压板按GB978—67《可锻铸铁件分类及技术条件》的可锻铸铁制造；b.铝本体及压板按GB1173—74《铸造铝合金》，采用ZL-102铝硅合金制造；c.螺栓按GB 5—76《六角头螺栓(粗制)》；d.螺母按GB 41—76《六角螺母(粗制)》；e.垫圈按GB 95—76《垫圈(粗制)》；f.弹簧垫圈按GB 93—76《弹簧垫圈》。
4 验收规则及试验方法并沟线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。
5 标志与包装并沟线夹的标志与包装按GB 2317—85规定进行。
_____________________附加说明：本标准由中华人民共和国水利电力部提出。
本标准由水利电力部南京电力金具设计研究所起草。
本标准主要起草人董吉谔、周铭泽、易健行、骆忆祖、余天衢、薄通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
并沟线夹安装金具的现状与改进方案
发表时间：2019-03-26T09:43:04.640Z 来源：《电力设备》2018年第28期作者：渠立臣孙海洋李亮[导读] 摘要：可靠供电是供电企业供电能力的一项重要指标，反映了对用户电力需求的满足程度，同时也是考核电能质量的一个重要内容。
（浙江安吉县供电有限公司）
摘要：可靠供电是供电企业供电能力的一项重要指标，反映了对用户电力需求的满足程度，同时也是考核电能质量的一个重要内容。
线路工具的可靠性是影响供电可靠性的一个重要因素，而输电线路引流并沟线夹是输电线路电气连接的薄弱环节，虽然结构简单，却是承载负荷电流的关键部位，起着重要作用。
本文针对带电工作在实施过程中经常发生的事故来看，分析并沟线夹发生故障的原因，其主要是由接续金具选择不当和施工工艺不完善两方面导致的，因此，针对这些问题，设计出一种操作方便快捷的双并沟线夹安装金具，并在配网线路中应用，双并沟线夹安装金具具有良好的电气特性，解决了不同截面导线的接续问题，为电力行业解决异径导线接续问题提供了新的途径。
关键词：安装金具；并沟线夹；益处
1.研究背景
在我国快速发展的输变电施工过程中，施工工艺以规范化、科学化及技术化迅速发展起来，使用设备也越来越先进。
在电力技术不断发展以及社会需求不断提高的情况下，电力企业逐渐加强对安全作业的重视力度。
如今，大部分的带电作业指的就是在高压电气设备上进行可供电的检修与测试工作。
电气设备在长期运行过程中需要反复进行测试、检查和维修，从而保证能保持长期稳定的安全性。
而带电作业的优势就是在于可以不用通过停电则可以完成正常的检修工作。
带经过电作业多年发展来看，在进行作业中也会还给居民和商户带来一些不必要的麻烦和损失，同时，也给操作人员增加一定工作负担，与此同时，在施工期间也会发生较为严重的事故，从而使人生安全收到一定的威胁。
因此，从事故教训中深刻的意识到，在配电线路施工过程中所发生的严重事故其主要使由于操作人员的失误导致的，同时从另一个角度来看，仅仅依靠安全技术的规则要求来进行施工，是无法完全避免事故的发生。
2.并沟线夹的现状
2.1接续金具选择不当
目前，配网线路广泛使用的用户引流线接续金具为JB型并沟线夹，这种普通的JB型并沟线夹只能夹接相同线径铝绞线及钢芯铝绞线。
对于JB-3型并沟线夹，从设计理念上适用120—150 mm2截面范围内的所有导线，适用范围广泛。
故障线路主干线采用截面为120mm2的JKLGYJ-10-120型绝缘导线，用户引流线采用截面为70mm2的JKLGYJ-10-70型绝缘导线，接续金具采JB-型并沟线夹。
由于JB-3型并沟线夹只能接续相同截面的导线，选择JB-3型并沟线夹接续截面为120 mm2主干线与截面为70 mm2引流线时，会造成螺栓受力不均、接触电阻增大，导致接续点发热，甚至烧毁，引起供电线路跳闸停电。
2.2 施工工艺不完善
在配网线路中，常用JB型并沟线夹接续主干线与用户支线引流线，由于引流线与主线线径差别较大，于是在施工时将铝包带或铝线缠绕在引流线上后再与并沟线夹连接，来弥补线径差别较大的不足，这种做法将引起以下两个典型的问题。
一是尘土、雨水等污染物沿着缠绕缝隙进入接触表面，增大接触电阻；二是由于引流线与主线截面相差较大，螺栓压接时容易产生倾斜，导致两侧导线受力不均，使得并沟线夹与导线接触空隙较大，扭矩力达不到规定要求，可能引起引流线脱落、烧断，造成故障停电。
通过以上分析来看，并沟线夹在以往不停电作业上，让人员带上绝缘手套手动安装，在安装引线与导线上，绝缘手套厚重且不灵活，在安装上费事且费力，且引线固定不稳有滑落触电风险，且同时安装两个线夹困难无法一个人完成，基于此问题的考虑，需要设计一种使用操作杆操作并且能同时安装两个并沟线夹的安装金具。
3.技术方案
从设计原理的角度出发主要有效解决并沟线夹在施工过程中所面临到的问题，间接减小用户引流线与主干线线径差值，达到引流线与并沟线夹接触性能良好的要求，从施工角度出发，双并沟线夹安装金具设计要求固定效果好、便于安装、现场作业操作简单。
双并沟线夹安装金具设计时采用操作杆操作，并且可以同时固定两个并沟线夹，无需采用手套近距离作业；在安装固定引线与导线时，双并沟线夹安装金具两端设计有固定引线的夹块，使在并沟线夹连接导线与引线固定死之前不会导致引线滑落产生触电事故的发生；且相对绝缘手套的厚重，操作杆安装更为灵动便捷，大大的提高了作业人员的作业效率。
4.双并沟线夹安装金具设计的优点
首先，在近距离安装过程中，配合使用操作杆安装其工作效率更便捷更安全。
其次，操作人员远离高压电线，最大程度上保证作业人员的人身安全；
最后，双并沟线夹安装金具，简单便捷，让作业人员在高压架空线路不停电的情况下，使用本产品进行导线与引线检修和维护安全。
5.结论
本文首先通过研究分析并沟线夹的发展背景，以及在进行带电作业时发生的故障而产生的问题，设计出双并沟线夹安装金具，通过进行现场试验操作后发现，双并沟线夹安装金具技术创新能有效消除并沟线夹的隐患和故障，提高了设备健康运行水平，同时显著减少线路停电时间使得该工具产生了很大的经济效益，具有较强的推广价值。
图一双并沟线夹分解图
1.夹紧块2
2.夹紧旋转块
3.夹紧固定块
4.引流线夹紧块
5.螺杆头夹紧块
6.肘夹
7.移动板
8.固定板
9.快速固定块 10.快插母接头锁紧轴杆 11.引流线夹紧块底座 12.引流线夹紧块螺杆 13.加强轴
图二双并沟线夹主视图
图三双并沟线夹侧视图
参考文献
[1]杨明彬.输电线路引流并沟线夹故障分析及对策[J].青海电力，2003(1).
[2]汪里,刘平平,刘冬梅,方杰.±800kV特高压线路耐张引流铝管专用接地线研究[J].湖州师范学院学报,2014,36(S1):105-107.
[3]林杰,刘刚,张海鹏,孙建超.架空线路并沟线夹温度分布研究[J].电力系统保护与控制,2013,41(24):88-94.
[4]杨琦,马世英,李胜,唐晓骏,李晓珺.微型电网运行及控制设计[J].电工技术学报,2011,26(S1):267-273.
[5]杨琦,马世英,李胜,唐晓骏,李晓珺.微型电网运行及控制设计[J].电工技术学报,2011,26(S1):267-273.
[6]刘子民,吴骏,刘晓锋.影响并沟线夹接触电阻的因素研究[J].电气技术,2016(10):132-134. 作者简介：
渠立臣，江苏徐州，浙江安吉县供电有限公司，大学本科，助理工程师
孙海洋，河南信阳，浙江安吉县供电有限公司，大学本科，助理工程师李亮，浙江安吉，浙江安吉县供电有限公司，大学专科，助理工程师。
