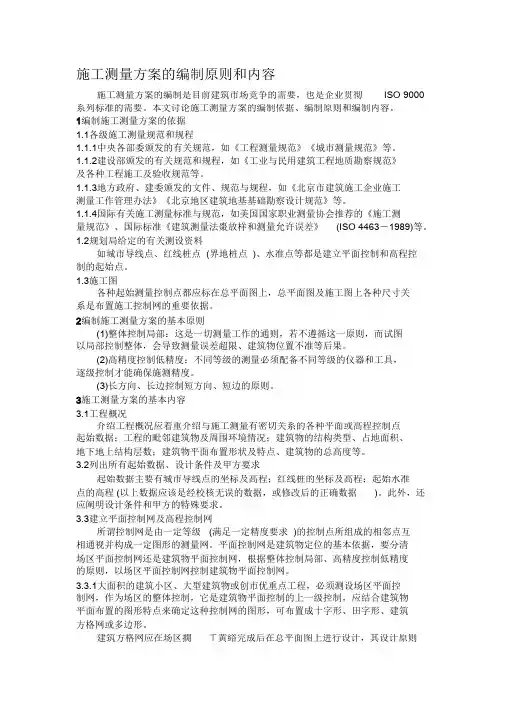

施工测量方案的编制原则和内容
施工测量方案的编制是目前建筑市场竞争的需要,也是企业贯彻ISO 9000系列标准的需要。本文讨论施工测量方案的编制依据、编制原则和编制内容。
1编制施工测量方案的依据
1.1各级施工测量规范和规程
1.1.1中央各部委颁发的有关规范,如《工程测量规范》《城市测量规范》等。
1.1.2建设部颁发的有关规范和规程,如《工业与民用建筑工程地质勘察规范》及各种工程施工及验收规范等。
1.1.3地方政府、建委颁发的文件、规范与规程,如《北京市建筑施工企业施工测量工作管理办法》《北京地区建筑地基基础勘察设计规范》等。
1.1.4国际有关施工测量标准与规范,如美国国家职业测量协会推荐的《施工测量规范》、国际标准《建筑测量法棗放样和测量允许误差》(ISO 4463-1989)等。
1.2规划局给定的有关测设资料
如城市导线点、红线桩点(界地桩点)、水准点等都是建立平面控制和高程控制的起始点。
1.3施工图
各种起始测量控制点都应标在总平面图上,总平面图及施工图上各种尺寸关系是布置施工控制网的重要依据。
2编制施工测量方案的基本原则
(1) 整体控制局部:这是一切测量工作的通则,若不遵循这一原则,而试图以局部控制整体,会导致测量误差超限、建筑物位置不准等后果。
(2) 高精度控制低精度:不同等级的测量必须配备不同等级的仪器和工具,逐级控制才能确保施测精度。
(3) 长方向、长边控制短方向、短边的原则。
3施工测量方案的基本内容
3.1工程概况
介绍工程概况应着重介绍与施工测量有密切关系的各种平面或高程控制点起始数据;工程的毗邻建筑物及周围环境情况;建筑物的结构类型、占地面积、地下地上结构层数;建筑物平面布置形状及特点、建筑物的总高度等。
3.2列出所有起始数据、设计条件及甲方要求
起始数据主要有城市导线点的坐标及高程;红线桩的坐标及高程;起始水准点的高程(以上数据应该是经校核无误的数据,或修改后的正确数据)。此外,还应阐明设计条件和甲方的特殊要求。
3.3建立平面控制网及高程控制网
所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互
相通视并构成一定图形的测量网。平面控制网是建筑物定位的基本依据,要分清场区平面控制网还是建筑物平面控制网,根据整体控制局部、高精度控制低精度的原则,以场区平面控制网控制建筑物平面控制网。
3.3.1大面积的建筑小区、大型建筑物或创市优重点工程,必须测设场区平面控制网,作为场区的整体控制,它是建筑物平面控制的上一级控制,应结合建筑物平面布置的图形特点来确定这种控制网的图形,可布置成十字形、田字形、建筑方格网或多边形。
建筑方格网应在场区撊ㄒ黄綌完成后在总平面图上进行设计,其设计原则
如下。
(1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。其纵横轴线的端点应尽量延伸至场地边缘,既便于方格网的扩展又能确保精度均匀。
(2) 方格网的顶点应布置在通视良好又能长期保存的地点。
(3) 方格网的边长不宜太长,一般小于100 m,为便于计算和记忆,宜取10 m的倍数。
(4) 轴线控制桩应尽量投测在方格网边上。
(5) 方格网全部施测完成后,采用将所有建筑物一次性定位的方法来检验其准确性,对于未进行平差的方格网是一种较好的检验方法。
建筑方格网的测设方法是先测设主轴线,后加密方格网,并按导线测量进行平差。
3.3.2建筑物平面控制网是建筑物定位和施工放线的基本依据,它是场区内的二级平面控制。
建筑物平面控制网的图形,可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物外廓轴线的其他图形(图1)。
图1 建筑场区平面控制网示意
(a)一字形基线;(b)十字形控制网;(c)田字形控制网;(d)与建筑物外廓轴线平行
的控制网
3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。
高程控制网布点的密度应恰当,一般每幢楼房应设置1~2个点,主要建筑物应设置3个点。其测量方法可采用水准测量和光电测距中的三角高程测量方法。
高程控制网的等级为国家三、四等水准测量或等外水准测量等。以上各等级都可作为建筑场区的首级高程控制。当场区长、宽大于100 m时,可在场区内布置4个以上高程起始点,与已知高程点构成闭合水准路线进行测量。
3.4建筑物的定位放线
(1) 建筑物的定位应以其平面布置形式和占地面积大小不同而异:当以城市控制点或场区控制网定位时,应选择精度较高的点位和方向为依据;当以建筑红线桩定位时,应选择与主要街道中心线平行的建筑红线为依据,并应以较长的已
知边测设较短的边;当以原有建(构)筑物或道路中心线定位时,应选择外廓(或中心线)较完整的永久性建(构)筑物为依据。
(2) 定位的方法,在控制网上测定建筑物轴线控制桩。定位的方法应以建筑物的形状不同而异,矩形建筑物宜用直角坐标法定位;任意形状建筑物宜用极坐标法定位;当量距有困难时,宜选用角度交会法定位。
3.5基础施工测量
基础施工测量包括桩基施工测量、基槽开挖的抄平放线、基础放线、±0.000标高以下的抄平放线。在这些工作中,±0.000标高线的测定对确保槽底标高无误是至关重要的,此外还应根据建筑物的大小适当考虑沉降测量。
3.6结构施工测量
(1) 一般民用建筑物±0.000标高以上的结构施工测量工作主要包括:首层轴线放线与抄平,施工层主轴线的竖向投测、施工层标高的竖向传递、大型预制构件的弹线及结构安装测量等。
(2) 首层放线验收后,应将控制轴线引测(弹出)在外墙立面上,作为各施工层主轴线竖向投测的依据。若视线不够开阔,不便架设经纬仪时,应改用激光铅直仪通过预留孔洞向上投测。这时的控制网由外控转为内控,其图形应平行于外廓轴线。
(3) 控制轴线最好选在建筑物外廓轴线上、单元或施工流水段的分界线上、楼梯间或电梯间两侧的轴线上。由于施工现场情况复杂,利用这些控制线的平行线进行投测较为方便。
(4) 标高的竖向传递,可用钢尺以首层±0.000线为基准向上竖直量取。当传递高度超过钢尺整尺长时,应另设一道标高起始线。为了便于校核,每栋建筑物应由3处分别向上传递标高。
3.7控制桩的埋设和保护
控制桩应按照规程规定的标准进行埋设,一般应埋设在距基坑放坡线1 m以外的坚固地方,其深度应大于当地的冻土线深度,桩顶周围应砌筑20 cm高的保护台或设置其他保护措施(图2)。
