可控硅电源开关电源电路的简单比较
开关电源电路图解析
开关电源电路图解析所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、（开关管）控制极（可控硅）上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。
振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。
待到下一个脉冲的周期正半周信号到来时，重复上一个过程。
这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。
那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。
那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。

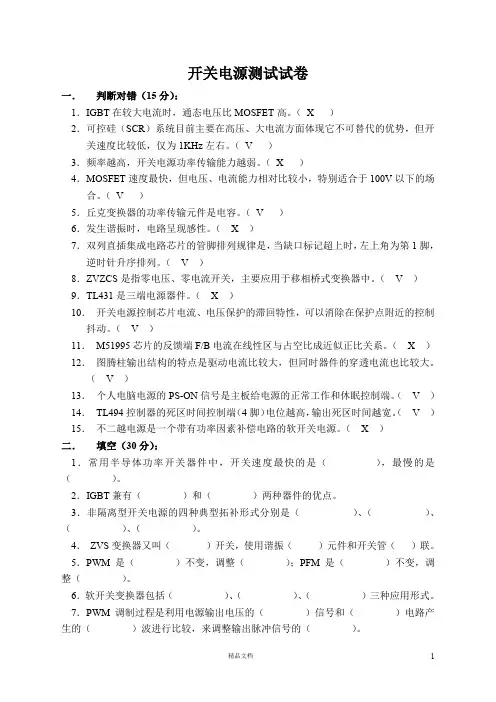

开关电源测试试卷
开关电源测试试卷一．判断对错（15分）：1．IGBT在较大电流时，通态电压比MOSFET高。
（X ）2．可控硅（SCR）系统目前主要在高压、大电流方面体现它不可替代的优势，但开关速度比较低，仅为1KHz左右。
（V ）3．频率越高，开关电源功率传输能力越弱。
（X ）4．MOSFET速度最快，但电压、电流能力相对比较小，特别适合于100V以下的场合。
（V ）5．丘克变换器的功率传输元件是电容。
（V ）6．发生谐振时，电路呈现感性。
（X ）7．双列直插集成电路芯片的管脚排列规律是，当缺口标记超上时，左上角为第1脚，逆时针升序排列。
（V ）8．ZVZCS是指零电压、零电流开关，主要应用于移相桥式变换器中。
（V ）9．TL431是三端电源器件。
（X ）10．开关电源控制芯片电流、电压保护的滞回特性，可以消除在保护点附近的控制抖动。
（V ）11．M51995芯片的反馈端F/B电流在线性区与占空比成近似正比关系。
（X ）12．图腾柱输出结构的特点是驱动电流比较大，但同时器件的穿透电流也比较大。
（V ）13．个人电脑电源的PS-ON信号是主板给电源的正常工作和休眠控制端。
（V ）14．TL494控制器的死区时间控制端（4脚）电位越高，输出死区时间越宽。
（V ）15．不二越电源是一个带有功率因素补偿电路的软开关电源。
（X ）二．填空（30分）：1．常用半导体功率开关器件中，开关速度最快的是（），最慢的是（）。
2．IGBT兼有（）和（）两种器件的优点。
3．非隔离型开关电源的四种典型拓补形式分别是（）、（）、（）、（）。
4．ZVS变换器又叫（）开关，使用谐振（）元件和开关管（）联。
5．PWM是（）不变，调整（）；PFM是（）不变，调整（）。
6．软开关变换器包括（）、（）、（）三种应用形式。
7．PWM调制过程是利用电源输出电压的（）信号和（）电路产生的（）波进行比较，来调整输出脉冲信号的（）。
8．不二越开关电源使用的控制芯片是（M51995AFP ），个人计算机电源使用的控制芯片大多数是（TL494 ），你知道的一个软开关控制芯片是（UC1864 ）。
电子元器件在电路中的作用
电子元器件在电路中的作用1.电源：电源是供应电路所需电能的装置，它将交流电或直流电转换为设备所需的电源电压和电流。
电源可以采用开关电源或变压器等形式。
它的作用是为电路提供所需的电能。
2.电阻：电阻是用于调整电流和电压的元器件。
它的作用是限制电流的流动，并将电能转换为热能。
电阻可以用于电路中的电流调节、过流保护、电路稳定等方面。
常见的电阻有固定电阻、可变电阻等。
3.电容：电容是一种储存电荷的元器件。
它的作用是在电路中储存和释放电荷，并在频率选择电路、滤波电路和电源稳定电路等方面起到重要作用。
电容的主要参数包括电容值、耐压、温度系数等。
4.电感：电感是储存电能的元器件。
它的作用是将电能转化为磁能，并释放出来。
电感常用于电源滤波、抗干扰、变压器等电路中。
电感的主要参数包括电感值、品质因数等。
5.晶体管：晶体管是一种用于放大和开关电流的半导体器件。
它的作用是将小电流放大为大电流，从而在电路中起到放大和开关的作用。
晶体管常用于放大电路、开关电路、振荡电路等。
6.二极管：二极管是一种由两个不同电导材料构成的半导体元器件。
它的作用是在电路中控制电流的方向和电压的大小。
二极管常用于整流电路、限流电路和保护电路等。
7.可控硅：可控硅是一种用于控制电流的半导体器件。
它的作用是将小电流控制大电流的导通，从而在电路中起到开关和调节的作用。
可控硅常用于点火系统、功率控制系统等。
8.集成电路：集成电路是将多个电子元器件集成在一起的器件。
它的作用是通过封装多个功能电路，实现电路的高度集成，降低功耗和体积。
常用的集成电路有逻辑门、放大器、微控制器等。
除了上述电子元器件，还有许多其他的元器件在电路中起着特定的功能，如传感器、继电器、操作放大器等。
电子元器件的作用多种多样，但整体上来说，它们共同构成了电路的基础，保证了电子设备的正常运行。
线性直流电源与开关电源的区别
线性直流电源与开关电源的区别摘要：关于电路结构，究竟是线性电源还是开关电源，要看具体场合，合理采用。
这两种电路，国际国内都大量使用，各有各的特点。
线性电源以其精度高，性能优越而被广泛应用。
开关电源因省去了笨重的工频变压器而使体积和重量都有不同程度的减少，减轻，也被广泛地应用在许多输出电压、输出电流较为稳定的场合。
一、线性电源线性电源的主电路如下：通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压Uo的大小变化，可控硅的导通角也随着变化。
加在主变压器初级的电压Ui也随之变化。
也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。
当输出电压Uo较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”（如上图所示），因而加在变压器初级的电压，即Ui较高，这当然经整流滤波后输出电压也就比较高了。
而当输出电压Uo很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”（如下图所示），只让很低的电压加在变压器初级，即Ui很低，这当然经整流滤波后输出电压也就很低了。
实际上在可控硅电源的输出端再串一只大功率三极管（实际是多只并联）就是线性电源，控制电路只要输出一个小电流到三极管的基极, 就能控制三极管的输出大电流，使得电源系统在可控硅电源的基础上又稳压一次，因而这种线性稳压电源的稳压性能要优于开关电源1-3个数量级。
二、开关电源开关电源的主电路如下：由电路可以看出，市电经整流滤波后变为311V高压，经K1~K4功率开关管有序工作后，变为脉冲信号加至高频变压器的初级，脉冲的高度始终为311V。
当K1,K4开通时,311V高压电流经K1正向流入主变压器初级，经K4流出，在变压器初级形成一个正向脉冲，同理，当K2,K3开通时,311V高压电流经K3反向流入主变压器初级，经K2流出，在变压器初级形成一个反向脉冲。
这样，在变压器次级就形成一系列正反向脉冲，经整流滤波后形成直流电压。
开关电源原理
一、开关电源的概念
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
9
半桥型开关电源原理图
三、开关电源的常用电路类型
6、全桥电路 全桥电路是大功率电源常用的电路，有四个开关管组成两个桥臂。两 个桥臂分别导通激励高频功率变压器，进行能量变换，但是存在开关管 “直通”的危险。 全桥电路原理图如下图所示。由四个功率开关器件V1~V4组成，变压器 T连接在四桥臂中间，相对的两只功率开关器件V1、V4和V2、V3分别交替 导通或截止，使变压器T的次级有功率输出。当功率开关器件V1、V4导通 时，另一对V2、V3则截止，这时V2和V3两端承受的电压为输入电压Uin在 功率开关器件关断过程中产生的尖峰电压被二极管V5~V8箝位于输入电压 Uin。
％，工作频率是振荡频率的一半，所使用的控制芯片一般是UC3844和
在变压器中加去磁绕组，在关断时将付边的能量反射到交流输入上。
正激式开关电源的核心部分是正激式直流——直流变换器，基本电路
做得更高一点。虽然功率变压器不像反激式电路要开气隙，但是一般要
高频开关电源与可控硅整流器的区别
吴江前锋设备电镀厂/
高频开关电源与可控硅整流器的区别
8000A/18V为例
效率：可控硅整流器：70%左右
高频开关电源：90%
变压器：可控硅整流器：有工频变压器，体积特别大，重量200kg
高频开关电源：无工频变压器，有高频变压器，重量30kg
受控器件：可控硅整流器：可控SCR
高频开关电源：IGBT
节能效率：可控硅整流器：差
高频开关电源：节能明显，与普通可控硅比可节省电15%-30%
带载启停：可控硅整流器：不允许
高频开关电源：允许
控制电路：可控硅整流器：复杂，有同步要求，不易集成
高频开关电源：简单采用专用集成板电路，并做过防腐处理，完全密封。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
电源种类
电源是提供电能的装置。
因为它可以将其它形式的能转换成电能，所以我们把这种提供电能的装置叫做电源。
电源是向电子设备提供功率的装置，也称电源供应器常见电源：开关电源、交流稳压电源、直流稳压电源、稳压电源、变频电源可编程电源A可编程任意电源就是某些功能或参数可以通过计算机软件编程控制的电源。
比如设置输出电压是多少，最大输出电流是多少，超过这个值则不能正常供电等等。
可编程任意电源的主要指标是编程时间，编程精度，编程分辨率。
B直流电源就是将电压电流方向正负交替变化的交流电，通过整流滤波器件变换为电流方向恒定的直流电，是维持电路中形成稳恒电流的装置。
直流电源就是将电压电流方向正负交替变化的交流电，通过整流滤波器件变换为电流方向恒定的直流电，是维持电路中形成稳恒电流的装置。
直流电源有正、负两个电极，正极的电位高，负极的电位低，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流。
现在市场上主流直流电源分为三类：线性直流电源，可控硅直流电源和开关型直流电源。
线性电源的优点是：.纹波小，精度高，对电网的谐波干扰小，输出电压稳定，抗干扰性好。
但直流电源的功率一般情况下不会做的太高，原因是电源的输出电流不能太大;可控硅电源的优点是：功率可以做的很大，电流可以做的很高。
现在市场主流的电源是开关电源，开关电源的优点是：功率因素高，体积小。
C变频电源变频电源是将市电中的交流电经过AC→DC→AC变换, 输出为纯净的正弦波，输出频率和电压一定范围内可调。
它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。
理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为纯正弦波（无失真）。
主要用于制造或出口贸易商对出口电器产品的用电检测、调试及用于精密仪器的供电电源。
广泛适用于家电制造业、电机、电子制造业、IT产业、电脑设备、实验室等。
D开关电源开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防，电脑机箱，数码产品和仪器类等领域。
毕业设计(论文)-大功率直流稳压电源的设计[管理资料]
![毕业设计(论文)-大功率直流稳压电源的设计[管理资料]](https://img.taocdn.com/s3/m/3d9f62f102020740bf1e9ba8.png)
南京信息职业技术学院毕业论文作者学号系部电子信息工程系专业电子信息工程技术题目大功率直流稳压电源的设计指导教师评阅教师完成时间：2010 年05 月10 日毕业论文中文摘要毕业论文外文摘要目录1引言 (5)2概述 (5) (5) (6) (6) (7)3电源硬件系统设计 (7) (7) (8) (9) (9) (10) (13) (13) (13) (14) (15)4参数计算 (15) (15) (16) (18) (18)5辅助电路 (20) (20) (20) (21)6单片机控制系统的设计 (22) (22) (23)结论 (26)致谢 (27)参考文献 (27)附录A 电路图 (28)1引言自70年代末以来，国外迅速发展功率场效应晶闸管（Power MOSFET）,绝缘门级双级性晶闸管（IGBT）和MOS栅控晶闸管（MCT）等新型功率开关器件，由于这些新型器件具有开关频率高，器件自身的功率损耗小，因而转换效率高，电路结构简单等优点，在加热电源领域中，正在得到广泛的应用。
其中IGBT器件，其输出管压降低，一般在3V以下，器件本身的功耗小，具有晶闸管的优点，适合于大电流工作，其控制端采用了场效应管的技术，驱动非常小，适应于高速开关，且没有二次击穿的问题，工作比较安全，因此属于目前国际上有限发展的大功率开关器件。
国外器件制造厂商推出了一系列大功率IGBT模块，其最大单管电流已达到1000A以上，耐压可达到1200V（有的可达到1400V），开关时间在600ns以下。
其实际工作频率可达到50KHz，功率较小时可达到100KHz，因此是极有前途的功率开关器件。
但是，上述这些新型功率开关器件也存在一些弱点，如电压与电流的过载能力弱，当工作参数超过其安全范围是，非常容易损坏。
因此给电路结构的设计与制造提出了新的要求，并且需要快速而有效的保护措施。
由于IGBT逆变器的逆变频率高，节能效果好，在各种电源中均有重要的应用。
开关电源和LDO电源比较
从本篇开始，我们来谈谈开关电源和LDO电源的一些原理上，指标上的区别对比，目的是分析它们之间的优缺点，从而找到如何在PCB设计上更好的进行选择使用。
本来本人是想从直流电源的种类的选择进行切入，查阅了不少资料，发现对直流电源的分类不太明确，按类型分，按电路结构分，按拓扑分都不太一样。
有的把它分为线性型，开关型，可控硅整流型和感应型；有的又把它分为化学电源，线性稳压电源和开关型稳压电源，有的分类干脆就分两种，线性型和开关型。
回到我们熟悉的PCB中，大的分类就比较明确了，主要有线性电源和开关电源，其中线性电源主要使用LDO电源，开关电源就是我们通常说的DC-DC电源。
其实严谨来说，线性电源不能等同于LDO电源，LDO电源只是线性电源的其中一种，只不过它具有比较低的调整管压差而得名。
前面的文章有提过开关电源的一些原理，因此在讲它们的区别之前，觉得应该补充下LDO的原理，然后才能进行下面的对比。
LDO，low dropout regulator，中文是低压差线性稳压器，它内部的一般结构如下图：用到的元器件也比较简单，一个串联调整管VT，两个分压电阻R1，R2，放大器A，基准电压REF部分，然后就可以把输入和输出连接起来，由R1和R2分压得到的放大器的同相输入端电压为取样电压，放大器反相输入端电压为一个基准电压，放大器的输出用来驱动调整管，调整管的输入输出连接输入输出电压。
然后它是怎么进行稳压的呢，我们对它的工作原理进行描述下：当输出电压Uout下降时，由R1和R2分压的取样电压（即放大器的同相输入端电压）下降，因此放大器的输出驱动电流增加，从而导致串联调整管的压降减小，即Uin-Uout减小，最终使Uout电压上升。
当输出电压Uout上升时同理。
如果你们觉得关于开关电源和LDO的原理描述还过于复杂的话，本人还特地画了以下这个模型进行比喻（画得不太好看，请多多见谅哈）。
我们把输入电压比喻成一个大的水龙头，我们的目的是从这个大的水龙头（输入电压）中接取小的水流（输出电压），我们有以下两种方式去完成。
UC3842开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源各组成部分电路设计方案详细分析
一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器<EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1<热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小<RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
开关电源电路
开关电源电路开关电源电路是我们比较不感兴趣的问题，因为对于电路我们脑海中只会浮现一个画面：复杂。
电路确实是很复杂，但是电路的问题不处理好，很容易导致火灾的出现。
所以不管电路多么的复杂，我们都要大概了解一下。
开关电源电路是怎样的呢，其工作原理又是怎样的？一、开关电源工作原理简介顾名思义，开关电源就是利用电子开关器件(如晶体管、场效应管、可控硅闸流管等)，通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。
开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。
开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。
线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间。
二、开关电源工作原理结构开关电源大致由主电路、开关电源控制电路、检测电路、辅助电源四大部份组成。
1、主电路冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。
输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。
整流与滤波：将电网交流电源直接整流为较平滑的直流电。
逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。
输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
2、控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。
3、检测电路提供保护电路中正在运行中各种参数和各种仪表数据。
4、辅助电源实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。
开关电源的工作原理内容比较多，我们要一点一点来看，这样就不会感觉很复杂。
开关电源常用软启动电路介绍
开关电源常用软启动电路介绍开关电源的输入电路大都采用整流加电容滤波电路。
在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。
在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。
因此大部分开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。
下面将介绍了几种常用的软启动电路。
图1 合闸瞬间滤波电容电流波形（1）采用功率热敏电阻电路热敏电阻防冲击电流电路如图2所示。
它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。
采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。
图2 采用热敏电阻电路（2）采用SCR-R电路该电路如图3所示。
在电源瞬时接通时，输入电压经整流桥VD1?VD4和限流电阻R对电容器C充电。
当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。
图3 采用SCR-R电路这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。
（3）具有断电检测的SCR-R电路该电路如图4所示。
它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。
详解开关电源的几种常用软启动电路
详解开关电源的几种常用软启动电路
开关电源的输入电路大都采用整流加电容滤波电路。
在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流。
（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流
可达100A以上。
在电源接通瞬间如此大的冲击电流幅值，往往会导致输入
熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。
为此几乎所有的开关电源在
其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的
运行。
本文介绍了几种常用的软启动电路。
图1 合闸瞬间滤波电容电流波形
（1）采用功率热敏电阻电路
热敏电阻防冲击电流电路如图2所示。
它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；
当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作
状态。
采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电
阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的
情况，有时起不到限流作用。
图2 采用热敏电阻电路
（2）采用SCR-R电路
该电路如图3所示。
在电源瞬时接通时，输入电压经整流桥VD1 VD4和
限流电阻R对电容器C充电。
当电容器C充电到约80％的额定电压时，逆。
开关电源各功能电路详解
UC3842开关电源各功能电路详解一、开关电源的电路组成开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路1、AC 输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对 C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC 输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4 为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于 C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使 Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
线性电源
线性电源,可控硅电源,开关电源电路简介关于电路结构，究竟是线性电源，可控硅电源还是开关电源，要看具体场合，合理采用。
这三种电路，国际国内都大量使用，各有各的特点。
可控硅电源，以其强大的输出功率，使线性电源和开关电源无法取代。
线性电源以其精度高，性能优越而被广泛应用。
开关电源因省去了笨重的工频变压器而使体积和重量都有不同程度的减少，减轻，也被广泛地应用在许多输出电压、输出电流较为稳定的场合。
一、可控硅电源的电路结构如下：通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压Uo的大小变化，可控硅的导通角也随着变化。
加在主变压器初级的电压Ui也随之变化。
也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。
当输出电压Uo较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”（如上图所示），因而加在变压器初级的电压，即Ui较高，这当然经整流滤波后输出电压也就比较高了。
而当输出电压Uo很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”（如下图所示），只让很低的电压加在变压器初级，即Ui很低，这当然经整流滤波后输出电压也就很低了。
二．线性电源的主电路如下：线性电源实际上是在可控硅电源的输出端再串一只大功率三极管（实际是多只并联），控制电路只要输出一个小电流到三极管的基极, 就能控制三极管的输出大电流，使得电源系统在可控硅电源的基础上又稳压一次，因而这种线性稳压电源的稳压性能要优于开关电源或可控硅电源1-3个数量级。
但功率三极管（亦称调整管）上一般要占用10伏电压，每输出1安培电流就要在电源内部多消耗10瓦功率，例如500V 5A电源在功率管上的损耗为50瓦，占输出总功率的2%，因而线性电源的效率要比可控硅电源稍低。
三、开关电源的主电路如下：由电路可以看出，市电经整流滤波后变为311V高压，经K1~K4功率开关管有序工作后，变为脉冲信号加至高频变压器的初级，脉冲的高度始终为311V。
开关电源原理42974
开关电源原理开关电源原理希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！）一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
