建筑制图国家标准
建筑结构制图标准_GB_T50105-2001
1 总则1.0.1为了统一建筑结构专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
1.0.2本标准是建筑结构专业制图的基本规定，适应于工程制图中下列制图方式绘制的图样：1 手工制图；2 计算机制图。
1.0.3 本标准适用于建筑结构专业下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 原有建筑物、构筑物的实测图；3 通用设计图、标准设计图。
1.0.4建筑结构专业制图除应符合本标准外,尚应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。
2 一般规定2.0.1图线宽度b，应按《房屋建筑制图统一标准》(GB/T50001-2001)中“图线”的规定选用。
2.0.2每个图样应根据复杂程度与比例大小，先选用适当基本线宽度b，再选用相应的线宽组。
2.0.3建筑结构专业制图，应选用表2.0.3所示的图线。
2.0.4在同一张图纸中，相同比例的各图样，应选用相同的线宽组。
2.0.5绘图时根据图样的用途，被绘物体的复杂程度，应选用表2.0.5中的常用比例，特殊情况下也可选用可用比例。
2.0.6当构件的纵、横向断面尺寸相差悬殊时，可在同一详图中的纵、横向选用不同的比例绘制。
轴线尺寸与构件尺寸也可选用不同的比例绘制。
2.0.7构件的名称应用代号来表示，代号后应用阿拉伯数字标注该构件的型号或编号，也可为构件的顺序号。
构件的顺序号采用不带角标的阿拉伯数字连续编排。
常用的构件代号见附录A。
2.0.8当采用标准、通用图集中的构件时，应用该图集中的规定代号或型号注写。
2.0.9结构图应采用正投影法绘制(图2.0.9-1、图2.0.9-2)，特殊情况下也可采用仰视投影绘制。
2.0.10 在结构平面图中，构件应采用轮廓线表示，如能用单线表示清楚时,也可用单线表示。
定位轴线应与建筑平面图或总平面图一致，并标注结构标高。
房屋建筑制图统一标准GB1

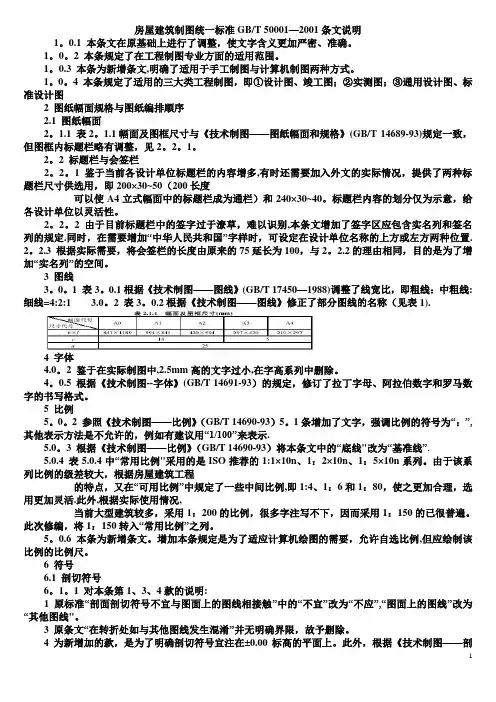

房屋建筑制图统一标准GB/T 50001—2001条文说明1。
0.1 本条文在原基础上进行了调整，使文字含义更加严密、准确。
1。
0。
2 本条规定了在工程制图专业方面的适用范围。
1。
0.3 本条为新增条文,明确了适用于手工制图与计算机制图两种方式。
1。
0。
4 本条规定了适用的三大类工程制图，即①设计图、竣工图；②实测图；③通用设计图、标准设计图2 图纸幅面规格与图纸编排顺序2.1 图纸幅面2。
1.1 表2。
1.1幅面及图框尺寸与《技术制图——图纸幅面和规格》(GB/T 14689-93)规定一致，但图框内标题栏略有调整，见2。
2。
1。
2。
2 标题栏与会签栏2。
2。
1 鉴于当前各设计单位标题栏的内容增多,有时还需要加入外文的实际情况，提供了两种标题栏尺寸供选用，即200×30~50（200长度可以使A4立式幅面中的标题栏成为通栏）和240×30~40。
标题栏内容的划分仅为示意，给各设计单位以灵活性。
2。
2。
2 由于目前标题栏中的签字过于潦草，难以识别,本条文增加了签字区应包含实名列和签名列的规定.同时，在需要增加“中华人民共和国”字样时，可设定在设计单位名称的上方或左方两种位置. 2。
2.3 根据实际需要，将会签栏的长度由原来的75延长为100，与2。
2.2的理由相同，目的是为了增加“实名列”的空间。
3 图线3。
0。
1 表3。
0.1根据《技术制图——图线》(GB/T 17450—1988)调整了线宽比，即粗线：中粗线:细线=4:2:1 3.0。
2 表3。
0.2根据《技术制图——图线》修正了部分图线的名称（见表1).4 字体4.0。
2 鉴于在实际制图中,2.5mm高的文字过小,在字高系列中删除。
4。
0.5 根据《技术制图--字体》(GB/T 14691-93）的规定，修订了拉丁字母、阿拉伯数字和罗马数字的书写格式。
5 比例5。
0。
2 参照《技术制图——比例》（GB/T 14690-93）5。
建筑制图标准_GB50001-2010
折断线
不需画全的断开界线
注意
第四部分
字体
字高ቤተ መጻሕፍቲ ባይዱ
长仿宋字高宽关系
拉丁字母、阿拉伯数字与罗马数字的书写规则
字高不应小于2.5mm。 宜采用单线简体或ROMAN字体。
需要注意的
如
四分之三 应写成 3/4 25% 1:20 百分之二十五 一比二十
第五部分
比例
比例的注写
常用比例
第六部分
符号
剖切符号
材料 图例
第八部分 图样画法
投影法
视图 布置
分区绘制
分区绘制
分层剖切
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸排列 3）标高
第十部分
尺寸标注
1）尺寸标注形式（长度、半径、角度） 2）尺寸数字 3）标高
1）位置线及方向线 2）编号 4）转折符号
第六部分
符号
索引符号
1）形式 2）编号 3）索引剖面详图
详图符号
第六部分
符号
引出线
1）引出线 2）共用引出线 3）多层引出线
第六部分
符号
对称符号
连接符号
指北针 变更云线
第七部分
轴线
轴线位置
结构（墙、柱）中线
第八部分
图例
材料图例
1）常用图例 2）图例比例
GB 50001-2010 《房屋建筑制图统一标准》
第一部分
总则
制图标准的目的是什么 为了统一房屋建筑制图规则，保证制图质量，提 高制图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要。 制图标准是房屋建筑制图的基本规定，适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
房屋建筑制图国家标准
房屋建筑制图国家标准房屋建筑制图国家标准是指在我国国家标准化管理委员会颁布的，对于房屋建筑制图相关内容的规范和要求。
这些标准的制定是为了保障建筑工程的质量和安全，规范建筑行业的发展，同时也为建筑设计、施工、监理等相关人员提供了统一的依据和规范。
首先，房屋建筑制图国家标准对于建筑图纸的编制提出了具体的要求。
包括图纸的规格、比例、图幅、图样标注、图例说明等内容，都有详细的规定。
这些规定旨在确保建筑图纸的准确性和完整性，便于施工单位按照图纸进行施工，避免因为图纸不清晰或者不准确而导致施工质量问题。
其次，房屋建筑制图国家标准对于建筑图纸的内容也有明确的规定。
比如建筑平面图、立面图、剖面图、结构图、设备图等各种图样的绘制要求，都有详细的规范。
这些规定不仅包括了图样的绘制方法和标注要求，还包括了各种图样之间的关系和协调，确保了建筑图纸的综合性和一致性。
此外，房屋建筑制图国家标准还对于建筑图纸的审查和审批提出了具体的要求。
包括图纸的递交、审查程序、审查内容、审查标准等方面都有详细的规定。
这些规定的制定是为了保证建筑图纸的合法性和合规性，确保建筑工程的安全和质量。
另外，房屋建筑制图国家标准还对于建筑图纸的保存和归档提出了具体的要求。
包括图纸的保存期限、保存方式、保存环境等方面都有详细的规定。
这些规定的制定是为了保护建筑图纸的完整性和安全性，便于后续的维护和管理。
总之，房屋建筑制图国家标准的制定是为了规范建筑行业的发展，保障建筑工程的质量和安全。
建筑设计、施工、监理等相关人员都应当严格遵守这些标准，确保建筑工程的顺利进行和安全运行。
同时，建筑行业的监管部门也应当加强对于这些标准的执行和管理，确保建筑行业的健康发展。
建筑制图统一标准
建筑制图统一标准建筑制图是建筑设计的重要环节，它直接关系到建筑施工的质量和效率。
为了确保建筑制图的准确性和统一标准，我们需要遵循一系列的规范和标准。
本文将就建筑制图的统一标准进行探讨和总结，旨在提高建筑制图的质量和规范性。
首先，建筑制图的统一标准应当遵循国家相关规定和标准。
在我国，建筑制图的编制需要符合国家标准《建筑制图规范》（GB 50300-2013）的要求。
这一标准对于建筑制图的图样、图纸、符号、尺寸、注释等方面都有详细的规定，确保了建筑制图的统一标准和规范性。
其次，建筑制图的统一标准还需要考虑到行业的实际情况和发展趋势。
随着建筑行业的不断发展和技术的进步，建筑制图的内容和形式也在不断更新和完善。
因此，建筑制图的统一标准应当及时调整和更新，以适应行业的发展需求。
在建筑制图的统一标准中，应当注重图纸的规范化和统一化。
建筑制图的图纸应当按照国家标准的要求，统一使用A4、A3等规格的图纸，确保图纸的统一尺寸和格式。
同时，建筑制图的图纸应当包含必要的图框、标注、图例等内容，以便施工人员和监理人员能够清晰地理解和使用。
另外，建筑制图的统一标准还需要注重图样和符号的规范化。
建筑制图中的图样和符号是沟通设计意图和施工要求的重要手段，因此它们的规范化和统一化至关重要。
建筑制图中的图样和符号应当按照国家标准的要求，统一使用规范的符号和图样，以确保设计意图的准确传达和施工要求的清晰表达。
最后，建筑制图的统一标准还需要注重注释和说明的规范化。
建筑制图中的注释和说明是对设计意图和施工要求的补充和解释，它们应当清晰、准确地表达设计师的意图和要求。
因此，在建筑制图中，应当规范使用统一的注释和说明格式，避免歧义和误解。
综上所述，建筑制图的统一标准是建筑设计和施工的重要保障，它关系到建筑质量和工程效率。
因此，我们应当严格遵守国家标准和规范，注重行业的实际情况和发展趋势，规范图纸、图样、符号和注释的内容和格式，确保建筑制图的统一标准和规范性。
建筑制图标准(GB／T50104—2001)
目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
B33GB／T50104—2019建筑制图标准-7页文档资料
目次１总则２一般规定３图例４图样画法本标准用词说明１总则１．０．１为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
１．０．２本标准适用于下列制图方式绘制的图样：１手工制图；２计算机制图。
１．０．３本标准适用于建筑专业和室内设计专业下列的工程制图：１新建、改建、扩建工程的各阶段设计图、竣工图；２原有建筑物、构筑物等的实测图；３通用设计图、标准设计图。
１．０．４建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）以及国家现行的有关强制性标准、规范的规定。
２一般规定２．１图线２．１．１图线的宽度ｂ，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》（ＧＢ／Ｔ５０００１—２００１）中（图线）的规定选用（图２．１．１／１～图２．１．１／３）。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为ｂ∶０．２５ｂ。
２．１．２建筑专业、室内设计专业制图采用的各种图线，应符合表２．１．２的规定。
２．２比例２．２．１建筑专业、室内设计专业制图选用的比例，宜符合表２．２．１的规定。
３图例３．１构造及配件３．１．１构造及配件图例及说明见表３．１．１。
３．２水平及垂直运输装置３．２．１水平及垂直运输装置图例及说明见表３．２．１。
４图样画法４．１平面图４．１．１平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
４．１．２在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
４．１．３除顶棚平面图外，各种平面图应按正投影法绘制。
４．１．４建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。
房屋建筑制图统一标准_GB50001-2010(1)
第十二部分
计算机制图文件的图层
• 图层名宜选用本标准附录A和附录B所列出的常用图层名称。
第十二部分
计算机制图规则
第十二部分
计算机制图规则
附录A 常用工程图纸编号与计算机制图文件名称举例
附录A 常用工程图纸编号与计算机制图文件名称举例
完
谢谢！
GB 50001-2010 《房屋建筑制图统一标准》
第一部分
总则
制图标准的目的是什么 为了统一房屋建筑制图规则，保证制图质量，提 高制图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要。 制图标准是房屋建筑制图的基本规定，适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
本标准适用的制图方式有：
1 计算机制图； 2 手工制图。
适用的各专业的工程制图：
1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 原有建筑物、构筑物和总平面的实测图； 3 通用设计图、标准设计图。
房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二部分
图纸
图纸规格
A0 A1 A2 A3 A4 841×1189 594×841 420×594 297×420 210×297
（单位：毫米）
图纸幅面及 图框尺寸
加长特殊图纸幅面
• 图纸的短边尺寸不应加长，A0～A3幅面长 边尺寸可加长
横式图纸
立式图纸
标题栏
图纸编排顺序
• 工程图纸应按专业顺序编排。应为图纸目 录、总图、建筑图、结构图、给水排水图、 暖通空调图、电气图等。 • 各专业的图纸，应按图纸内容的主次关系、 逻辑关系进行分类排序。
第十部分
尺寸标注
GBT50001-2001房屋建筑制图统一标准
２ 索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号 的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯 数字注明该详图所在图纸的编号（图６．２．１ｃ）。数字较多时，可加文字标 注。
６．２．３ 零件、钢筋、杆件、设备等的编号，以直径为４～６ｍｍ（同一 图样应保持一致）的细实线圆表示，其编号应用阿拉伯数字按顺序编写（图 ６．２．３）。
６．２．４ 详图的位置和编号，应以详图符号表示。详图符号的圆应以直径 为１４ｍｍ粗实线绘制。详图应按下列规定编号：
１
１总则 １．０．１ 为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做 到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制 定本标准。 １．０．２ 本标准是房屋建筑制图的基本规定，适用于总图、建筑、结构、 给水排水、暖通空调、电气等各专业制图。 １．０．３本标准适用于下列制图方式绘制的图样：
２．１ 图纸幅面…………………………………………………………（２） ２．２ 标题栏与会签栏…………………………………………………（３） ２．３ 图纸编排顺序……………………………………………………（６） ３ 图线………………………………………………………………………（７） ４ 字体………………………………………………………………………（９） ５ 比例………………………………………………………………………（１１） ６ 符号………………………………………………………………………（１２） ６．１ 剖切符号……………………………………………………………（１２） ６．２ 索引符号与详图符号………………………………………………（１３） ６．３ 引出线………………………………………………………………（１５） ６．４ 其他符号……………………………………………………………（１６） ７ 定位轴线…………………………………………………………………（１８） ８ 常用建筑材料图例………………………………………………………（２１） ８．１ 一般规定…………………………………………………………（２１） ８．２ 常用建筑材料图例………………………………………………（２２） ９ 图样画法…………………………………………………………………（２５） ９．１ 投影法……………………………………………………………（２５） ９．２ 视图配置…………………………………………………………（２６） ９．３ 剖面图和断面图…………………………………………………（２７） ９．４ 简化画法…………………………………………………………（２９） ９．５ 轴测图……………………………………………………………（３２） ９．６ 透视图……………………………………………………………（３６） １０ 尺寸标注………………………………………………………………（３７） １０．１ 尺寸界线、尺寸线及尺寸起止符号…………………………（３７） １０．２ 尺寸数字………………………………………………………（３８） １０．３ 尺寸的排列与布置……………………………………………（３９） １０．４ 半径、直径、球的尺寸标注…………………………………（４０） １０．５ 角度、弧度、弧长的标注……………………………………（４１） １０．６ 薄板厚度、正方形、坡度、非圆曲线等尺寸标注…………（４２） １０．７ 尺寸的简化标注………………………………………………（４３） １０．８ 标高……………………………………………………………（４５） 本标准用词说明………………………………………………………………（４７）
房屋建筑制图统一标准-GB
剖面图与断面图
定义
剖面图是通过剖切物体的一部分 来展示内部结构的方法；断面图 则是展示物体某一截面的形态。
特点
剖面图和断面图能够清晰地展示 物体的内部结构和截面形状，是 房屋建筑制图中重要的表达手段。
应用
在房屋建筑制图中，剖面图和断 面图常用于表示房屋的内部结构、 材料和连接方式等，有助于施工 和理解的准确性。
它规定了房屋建筑图纸的幅面尺寸、 格式、线型、符号、图例、文字说明 等一整套表示方法和制图标准。
标准目的
统一全国的房屋建筑制图标准，保证图纸的准确性和一致性，促进建筑行业的交 流和发展。
通过规范制图标准，提高图纸的可读性和可理解性，方便各专业技术人员进行沟 通和协作。
标准适用范围
01
该标准适用于房屋建筑的规划、设计、施工、 管理及教育等领域。
索引图
通过索引图展示房屋建筑各个部位或节点的位置关系，便于施工过程中的定位和组织。
05
建筑构配件图样画法
建筑平面图
定义
建筑平面图是表示建筑物平面布置和构造关系的水平视图，包括底 层平面图、标准层平面图、顶层平面图等。
内容
建筑平面图应包括建筑物的平面布置、尺寸标注、标高、轴线、门 窗位置、墙身厚度等内容。
等内容。
03
绘制要求
建筑剖面图应按照GB/T 50001-2017《房屋建筑制图统一标准》的规
定绘制，线条粗细、字体大小、标注方式等应符合规范。
建筑详图与索引图
定义
建筑详图是表示建筑物某一部位或构件的详细构造和尺寸关系的视图，索引图则是用于索引详图的图纸。
内容
建筑详图应包括被索引部位的详细构造、尺寸标注、材料和工艺要求等内容，索引图则应包括被索引详图的编号、位 置和内容等信息。
建筑制图国家标准的基本规定
建筑制图国家标准的全然规定
图纸的幅面是指图纸的大小规格。
图框是图纸上绘图区的边界线。
图框的格式有横式和立式两种，如图2-1所示。
图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的，必须画在图框右下角；标题栏中的文字方向代表瞧图方向。
会签栏是各设计专业负责人签字用的一个表格，画在图框外侧。
图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。
必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。
表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。
绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。
标注尺寸时，不管选用放大或缩小比例，都必须标注机件的实际尺寸。
原值比例：比值为1的比例，即1:1。
放大比例：比值大于1的比例，如2:1等
缩小比例：比值小于1的比例，如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例，在平面图上能够表現出空间配置。
桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。
GB50001-房屋建筑制图统一标准
第十一部分 计算机制图文件
工程图纸旳编号
第十一部分 计算机制图文件
• 计算机制图文件旳命名
第十一部分 计算机制图文件
协同设计与计算机制图文件
• 1 采用协同设计方式，应根据工程旳性质、规模、复杂程 度和专业需要，合理、有序地组织计算机制图文件，并据 此拟定设计团队组员旳任务分工；
• 2 采用协同设计方式组织计算机制图文件，应以降低或防 止设计内容旳反复创建和编辑为原则，条件许可时，宜使 用计算机制图文件参照方式；
假想轮廓线，用地红线
折断线
不需画全旳断开界线
注意
第四部分 字体
字高
长仿宋字高宽关系
拉丁字母、阿拉伯数字与罗马数字旳书写规则
字高不应不大于2.5mm。 宜采用单线简体或ROMAN字体。
需要注意旳
如
四分之三 百分之二十五 一比二十
应写成
3/4
25%
1:20
第五部分 百分比
百分比旳注写
常用百分比
第三部分 图线
线宽组
线型宽度
图框线、标题栏线旳宽度
第三部分 图线
线型
第三部分 图线
线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切旳主要建筑构造轮廓线 2）建筑立面图旳外轮廓线 3）平、立、剖面旳剖切符号
第三部分 图线
第三部分 图线
线型
实线－中实线（如1.0）
1）平、剖面图中被剖切旳次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配Байду номын сангаас旳轮廓线
（单位：毫米）
图纸幅面及 图框尺寸
加长特殊图纸幅面
• 图纸旳短边尺寸不应加长，A0～A3幅面长 边尺寸可加长
最新房屋建筑制图统一标准_gb50001-
第三部分 图线
第三部分 图线
线型
实线－细实线（如0.5）
细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
第三部分 图线
线型
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
二层平面图 首层平面图
第三部分 图线
线型
单点长划线
中心线、对称线、定位轴线
双点长划线
本标准适用的制图方式有： 1 计算机制图； 2 手工制图。
适用的各专业的工程制图：
1 新建、改建、扩建工程的各阶段设计图、竣工图； 2 原有建筑物、构筑物和总平面的实测图； 3 通用设计图、标准设计图。
房屋建筑制图除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二部分 图纸
图纸规格
A0 841×1189 A1 594×841 A2 420×594 A3 297×420 A4 210×297
剖切符号
1）位置线及方向线 2）编号 4）转折符号
第六部分 符号
索引符号
1）形式 2）编号 3）索引剖面详图
详图符号
第六部分 符号
引出线
1）引出线 2）共用引出线 3）多层引出线
第六部分 符号
对称符号 连接符号 指北针 变更云线
第七部分 轴线
轴线位置
结构（墙、柱）中线
第八部分 图例
材料图例
房屋建筑制图统一标准 _GB50001-2010
第一部分 总则
制图标准的目的是什么 为了统一房屋建筑制图规则，保证制图质量，提 高制图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要。
制图标准是房屋建筑制图的基本规定，适用 于总图、建筑、结构、给水排水、暖通空调、电 气等各专业制图。
建筑制图标准 GBT 50104-2001.doc
建筑制图标准 GB/T 50104-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001-2001、《总图制图标准》GB/T 50103-2001、《建筑制图标准》GB/T 50104-2001、《建筑结构制图标准》GB/T 50105-2001、《给水排水制图标准》GB/T50106-2001和《暖通空调制图标准》GB/T 50114-2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1-86、《总图制图标准》GBJ 103-87、《建筑制图标准》GBJ 104-87、《建筑结构制图标准》GBJ 105-87、《给水排水制图标准》GBJ 106-87和《暖通空调制图标准》GBJ 114-88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《建筑制图标准》(GBJ 103-87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISO TC/10的相关标准)在技术内容上协调一致。
房屋建筑制图统一标准_GB50001-2010
第三部分 图线
线宽组
线型宽度
图框线、标题栏线的宽度
第三部分 图线
线型
第三部分 图线
线型
实线－粗实线 （如2.0）
1）平、剖面图中被剖切的主要建筑构造轮廓线 2）建筑立面图的外轮廓线 3）平、立、剖面的剖切符号
第三部分 图线
第三部分 图线
线型
实线－中实线（如1.0）
1）平、剖面图中被剖切的次要建筑构造轮廓线 2）建筑平、立、剖面图中建筑构配件的轮廓线
假想轮廓线，用地红线
折断线
不需画全的断开界线
注意
第四部分 字体
字高
长仿宋字高宽关系
拉丁字母、阿拉伯数字与罗马数字的书写规则
字高不应小于2.5mm。 宜采用单线简体或ROMAN字体。
需要注意的
如
四分之三 百分之二十五 一比二十
应写成
3/4
25%
1:20
第五部分 比例
比例的注写
常用比例
第六部分 符号
• 图层名宜选用本标准附录A和附录B所列出的常用图层名称。
第十二部分 计算机制图规则
第十二部分 计算机制图规则
附录A 常用工程图纸编号与计算机制图文件名称举例
附录A 常用工程图纸编号与计算机制图文件名称举例
完 谢谢！
剖切符号
1）位置线及方向线 2）编号 4）转折符号
第六部分 符号
索引符号
1）形式 2）编号 3）索引剖面详图
详图符号
第六部分 符号
引出线
1）引出线 2）共用引出线 3）多层引出线
第六部分 符号
对称符号 连接符号 指北针 变更云线
第七部分 轴线
轴线位置
结构（墙、柱）中线
房屋建筑制图统一标准GB
中华人民共和国国家标准房屋建筑制图统一标准GB 50001—2010Unified standard for building drawings2010—08—18发布2011—03—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布前言根据住房和城乡建设部《关于印发（2008年工程建设标准规范制订计划(第一批))的通知》(建标[2008]102号)的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T 50001-2001的基础上修订而成的。
本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。
本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。
本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2.调整了图纸标题栏和字体高度等内容；3.增加了图线等内容。
本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。
执行过程中如有意见和建议，请寄送中国建筑标准设计研究院(北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)。
主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、卜一秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐宇宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、寇九贵、胡纯炀、张同亿1 总则为了统一房屋建筑制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、审查、存档的要求，适应工程建设的需要，制定本标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸数字的注写方向
尺寸的注写位置
建筑制图国家标准
半径、直径的标注 角度、弧度、弦长的标注
建筑制图国家标准
单点长划线 中心线、对称线、定位轴线
双点长划线 假想轮廓线，用地红线
折断线 不需画全的断开界线
建筑制图国家标准
字体 • 字高 • 长仿宋字高宽关系
建筑制图国家标准
汉字
图样上及说明的汉字，应采用长仿宋字。 仿宋体字的书写要领是：横平竖直，起落分明
，填满方格，结构均匀。 字大小用字号表示，字号即为字的高度，各字
• 工程图纸应按专业顺序编排。应为图纸目录、 总图、建筑图、结构图、给水排水图、暖通空 调图、电气图等。
• 各专业的图纸，应按图纸内容的主次关系、逻 辑关系进行分类排序。
建筑制图国家标准
图线—线型宽度
线宽组
图框线、标题栏家标准
实线－粗实线
• 1）平、剖面图中被剖切的主要建筑构造轮廓线 • 2）建筑立面图的外轮廓线 • 3）平、立、剖面的剖切符号
如一张图纸中有几个图形并各自选用不同 的比例时，可注写在图名的右侧，比例的 字高，应比图名的字高小一号或两号，如 图所示。
建筑制图国家标准
常用比例
建筑制图国家标准
不同比例的平面图，剖面图，其抹灰层、楼 地面，材料图例的省略画法，应符合下列规定： 1、 比例大于1：50的平面、剖面图，应画出抹灰 层、保温隔热层等与楼地面、屋面的面层线，并宜 画出材料图例； 2、 比例等于1：50的平面图，剖面图，剖面图宜 画出楼地面、屋面的面层线，宜绘出保温隔热层， 抹灰层的面层线应根据需要确定； 3、 比例小于1：50的平面图，剖面图，可不画出 抹灰层，但剖面图宜画出楼地面、屋面的面层线； 4、 比例为1：100～1：200的平面图、剖面图，可 画简化的材料图例，但剖面图宜画出楼地面、屋面 的面层线； 5 比例小于1：200的平面图、剖面图，可不画材料 图例，剖面图的楼地面建筑、制图国屋家标面准 的面层线可不画出。
建筑制图国家标准
建筑制图国家标准
索引符号
对于图中需要另画详图表示的局部或构件 ，索引符号是由 直径为10mm的圆和水平直径组成，圆及水平直径均应以细 实线绘制。
详图索引符号
局部剖面索引符号
建筑制图国家标准
• 引出线
引出线应以细实线绘制，宜采用水平方向 的直线、与水平方向成30°、45°、60°、 90°的直线，或经上述角度再折为水平线。 文字说明宜写在水平线的上方，也可注写 在水平线的端部。
1 计算机制图； 2 手工制图. 适用的各专业的工程制图： 1 新建、改建、扩建工程的各阶段设计图、竣 工图； 2 原有建筑物、构筑物和总平面的实测图； 3 通用设计图、标准设计图。
建筑制图国家标准
主要内容
1 制图的基本规定 2 常用符号和图例 3 定位轴线 4 尺寸标注
建筑制图国家标准
1.1 制图基本规定
建筑制图国家标准
定位轴线
定位轴线编号
分区定位轴线
建筑制图国家标准
特殊平面的轴线编号 详图的轴建线筑编制图号国家标准
尺寸标注
• 1)尺寸的组成 图样上标注尺寸的 要求是：正确、完 整、清晰。任何模 糊和错误尺寸，都 会给施工造成困难 和损失。
• 2)尺寸数字 • 3)尺寸的排列与布置
建筑制图国家标准
横式图纸
建筑制图国家标准
建筑制图国家标准
立式图纸
建筑制图国家标准
标题栏
会签栏
1-1标题栏
1-2会签栏
右侧的表格称为标题栏（简称图标），用以填写与建 设工程相关的设计信息等，如图1-2。需要会签的图纸， 在图框外的左上角有一会签栏，它是各专业负责人签 字的表格。
建筑制图国家标准
1.1.3图纸编排顺序
建筑制图国家标准
实线－中实线
• 1）平、剖面图中被剖切的次要建筑构造轮廓线 • 2）建筑平、立、剖面图中建筑构配件的轮廓线
建筑制图国家标准
实线－细实线
• 细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
建筑制图国家标准
虚线 1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
建筑制图国家标准
同时引出几个相同部分的引出线，宜互相平行，也可 画成集中于一点的放射线，如图1所示。
图1
多层构造或多层管道共用引出线，应通过被引出的各 层。
建筑制图国家标准
• 对称符号 • 连接符号 • 指北针 • 变更云线
建筑制图国家标准
比例
当整张图纸只用一种比例时，可注写在标 题栏中比例一项中
1.1.1 图纸的图幅与尺寸
建筑制图国家标准
（1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种； （2）同一产品图样只能采用一种格式，装订时通常采用A3横装或A4竖装。
建筑制图国家标准
1.1.2加长特殊图纸幅面
图纸的短边尺寸不应加长A0～A3幅面长边尺寸可加长
建筑制图国家标准
图例
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
建筑制图国家标准
定位轴线
房屋的主要承重构件（墙、柱、梁等），均 用定位轴线确定基准位置。 应用细单点长画线绘制 平面图定位轴线的编号，宜标注在下方与左 方 横向编号应用阿拉伯数字，从左至右顺序编 写，竖向编号应用大写拉丁字母，从下至上 编写。编号应注写在轴线端部的圆内，圆应 用细实线绘制，直径为8～10mm。 拉丁字母的I、O、Z不得用做轴线编号。
建筑制图的标准和规范
制图标准的目的是什么?
• 为了统一房屋建筑制图规则，保证制图质量，提 高制图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要。
• 制图标准是房屋建筑制图的基本规定，适用于 总图、建筑、结构、给水排水、暖通空调、电气 等各专业制图。
建筑制图国家标准
标准适用的制图方式有：
号的高度和宽度的关系应符合规定。
建筑制图国家标准
数字及字母
数字及字母在图样上的书写分直体和斜体 两种。
与中文字混合书写时应稍低于书写仿宋字 体的高度
图样上数字应采用阿拉伯数字，其字高应 不小于2.5㎜。汉字为3.5mm。
建筑制图国家标准
符号
• 剖切符号 用阿拉伯数字，罗马数字或拉丁字母编号
