第5章 BGA和CSP的封装技术
5.1 BGA的基本概念、特点和封装类型
5.1.1 BGA的基本概念和特点
BGA(Ball Grid Array)即“焊球阵列”。它是在基板的下 面按阵列方式引出球形引脚,在基板上面装配LSI芯片(有的BGA
引脚端与芯片在基板同一面),是LSI芯片用的一种表面安装型封
陶瓷封盖并密封 → 将高温焊球连接到多层陶瓷基板的底部金 属焊区上。封装后应对其焊球的阵列完好性和每个焊球完整性
进行检查，必要时应进行修补。
2. CCGA的封装技术
CCGA的封装技术与CBGA的封装技术基本一样，只是将CBGA
的高温Pb-Sn
有清洗容易、耐热性能好和可靠性高的特点。
P123图5-4为TBGA封装结构。TBGA封装是载带自动焊接技
术的延伸，利用TAB实现芯片的连接。TBGA封装的优点如下：
TBGA封装的优点如下：
(1)尽管在芯片连接中局部存在应力，但总体上和环氧
树脂印刷电路板热匹配性较好。 (2)是最薄型的BGA封装，可节省安装空间。 (3)是经济型的BGA封装。 TBGA封装的缺点是：
5.4 CSP的封装技术
5.4.1 概述
CSP（Chip Size Package,或Chip Scale Package）,即芯 片尺寸封装。目前并无确切定义,不同厂商有不同说法。JEDEC （联合电子器件工程委员会(美国协会)）的JSTK-012标准规定： LSI芯片封装面积小于或等于LSI芯片面积的120%的产品称为CSP。
使在热水中无机械清洗的情况下，助焊剂残渣也易于去掉。
AIM公司的NC219AX免清洗型助焊剂具有很高的面绝缘电阻 和很好的粘锡性能。世界上几家主要公司生产的BGA焊球用材料 如下表：

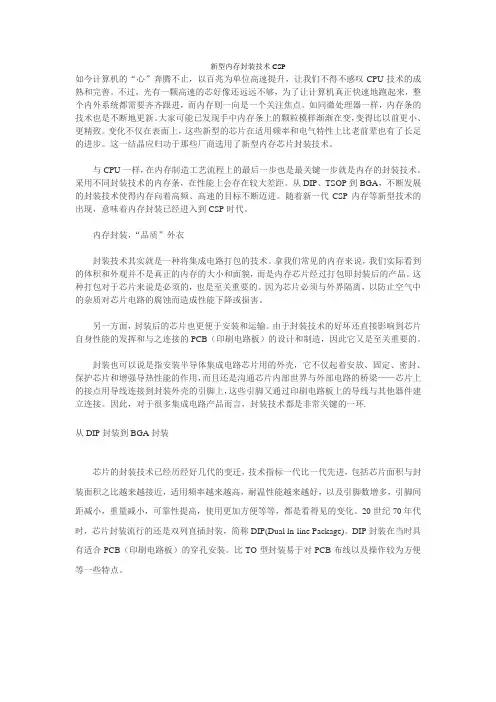

新型内存封装技术CSP
新型内存封装技术CSP如今计算机的“心”奔腾不止，以百兆为单位高速提升，让我们不得不感叹CPU技术的成熟和完善。
不过，光有一颗高速的芯好像还远远不够，为了让计算机真正快速地跑起来，整个内外系统都需要齐齐跟进，而内存则一向是一个关注焦点。
如同微处理器一样，内存条的技术也是不断地更新。
大家可能已发现手中内存条上的颗粒模样渐渐在变，变得比以前更小、更精致。
变化不仅在表面上，这些新型的芯片在适用频率和电气特性上比老前辈也有了长足的进步。
这一结晶应归功于那些厂商选用了新型内存芯片封装技术。
与CPU一样，在内存制造工艺流程上的最后一步也是最关键一步就是内存的封装技术。
采用不同封装技术的内存条，在性能上会存在较大差距。
从DIP、TSOP到BGA，不断发展的封装技术使得内存向着高频、高速的目标不断迈进。
随着新一代CSP内存等新型技术的出现，意味着内存封装已经进入到CSP时代。
内存封装，“品质”外衣封装技术其实就是一种将集成电路打包的技术。
拿我们常见的内存来说，我们实际看到的体积和外观并不是真正的内存的大小和面貌，而是内存芯片经过打包即封装后的产品。
这种打包对于芯片来说是必须的，也是至关重要的。
因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成性能下降或损害。
另一方面，封装后的芯片也更便于安装和运输。
由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB（印刷电路板）的设计和制造，因此它又是至关重要的。
封装也可以说是指安装半导体集成电路芯片用的外壳，它不仅起着安放、固定、密封、保护芯片和增强导热性能的作用，而且还是沟通芯片内部世界与外部电路的桥梁——芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印刷电路板上的导线与其他器件建立连接。
因此，对于很多集成电路产品而言，封装技术都是非常关键的一环.从DIP封装到BGA封装芯片的封装技术已经历经好几代的变迁，技术指标一代比一代先进，包括芯片面积与封装面积之比越来越接近，适用频率越来越高，耐温性能越来越好，以及引脚数增多，引脚间距减小，重量减小，可靠性提高，使用更加方便等等，都是看得见的变化。
《CSP封装技术》课件
案例三：CSP封装技术在汽车电子中的应用
总结词
CSP封装技术为汽车电子带来了更高的可靠性和安全性，提高了汽车的整体性能。
详细描述
汽车电子系统需要具备高可靠性和安全性，以确保汽车的正常运行和乘客的安全。CSP封装技术能够将多个芯片 集成在一个小型封装内，减小了体积和重量，同时提高了芯片组的可靠性和安全性，为汽车电子系统的发展提供 了有力支持。
和信号损失。
PART 03
CSP封装技术的优势与挑 战
CSP封装技术的优势
高集成度
CSP封装技术可以实现更高的 芯片集成度，从而减小了产品
体积，提高了便携性。
低功耗
CSP封装技术能够降低芯片的 功耗，从而提高设备的续航能 力。
高可靠性
CSP封装技术具有较高的可靠 性，能够保证芯片在各种环境 下的稳定运行。
热稳定性好
可靠性高
CSP封装技术采用的封装材料具有良好的导 热性能，可以有效地将芯片产生的热量传 导出去，提高了电子产品的热稳定性。
CSP封装技术采用的封装材料和工艺具有良 好的耐候性和耐久性，可以保证电子产品 的长期稳定性和可靠性。
CSP封装技术的应用领域
移动通信
医疗电子
CSP封装技术广泛应用于手机、平板 电脑等移动通信设备中，可以大大减 小设备的体积和重量，提高设备的性 能和可靠性。
02
它是一种不同于传统封装技术的 新型封装形式，其特点是封装尺 寸小、集成度高、重量轻、热稳 定性好等。
CSP封装技术的特点
小型化
集成度高
CSP封装技术的尺寸非常小，可以大大减小 电子产品的体积和重量，有利于实现便携 式和轻薄化设计。
CSP封装技术可以实现多个芯片的集成，提 高了电路的集成度和性能，同时减小了电 路板面积和布线长度，降低了成本。
学习：CSP封装产品工艺流程[整理]
![学习：CSP封装产品工艺流程[整理]](https://img.taocdn.com/s3/m/abaa31c0b8f3f90f76c66137ee06eff9aef849ee.png)
学习：CSP封装产品工艺流程CSP产品的品种很多，封装类型也很多，因而具体的封装工艺也很多。
不同类型的CSP产品有不同的封装工艺，一些典型的CSP产品的封装工艺流程如下：1 、柔性基片CSP产品的封装工艺流程柔性基片CSP产品，它的芯片焊盘与基片焊盘问的连接方式可以是倒装片键合、TAB键合、引线键合。
采用的连接方式不同，封装工艺也不同。
(1)采用倒装片键合的柔性基片CSP的封装工艺流程圆片→二次布线(焊盘再分布) →(减薄)形成凸点→划片→倒装片键合→模塑包封→(在基片上安装焊球) →测试、筛选→激光打标(2)采用TAB键合的柔性基片CSP产品的封装工艺流程圆片→(在圆片上制作凸点)减薄、划片→TAB内焊点键合(把引线键合在柔性基片上) →TAB 键合线切割成型→TAB外焊点键合→模塑包封→(在基片上安装焊球) →测试→筛选→激光打标(3)采用引线键合的柔性基片CSP产品的封装工艺流程圆片→减薄、划片→芯片键合→引线键合→模塑包封→(在基片上安装焊球) →测试、筛选→激光打标2、硬质基片CSP产品的封装工艺流程硬质基片CSP产品封装工艺与柔性基片的封装工艺一样，芯片焊盘与基片焊盘之间的连接也可以是倒装片键合、TAB键合、引线键合。
它的工艺流程与柔性基片CSP的完全相同，只是由于采用的基片材料不同，因此，在具体操作时会有较大的差别。
3 、引线框架CSP产品的封装工艺流程引线框架CSP产品的封装工艺与传统的塑封工艺完全相同，只是使用的引线框架要小一些，也要薄一些。
因此，对操作就有一些特别的要求，以免造成框架变形。
引线框架CSP产品的封装工艺流程如下：圆片→减薄、划片→芯片键合→引线键合→模塑包封→电镀→切筛、引线成型→测试→筛选→激光打标4、圆片级CSP产品的封装工艺流程(1)在圆片上制作接触器的圆片级CSP的封装工艺流程；圆片→二次布线→减薄→在圆片上制作接触器→接触器电镀→测试、筛选→划片→激光打标(2)在圆片上制作焊球的圆片级CSP的封装工艺流程圆片→二次布线→减薄→在圆片上制作焊球→模塑包封或表面涂敷→测试、筛选→划片→激光打标5 、叠层CSP产品的封装工艺流程叠层CSP产品使用的基片一般是硬质基片。
SMT CSP返修技术(PPT,24页)-致亲爱的读者
包装尺寸和锡球间距的减少，伴随PCB上元件密度的增 加，带来了新的装配与返工的挑战。如果使用传统的返工工 艺而不影响邻近的元件，紧密的元件间隔使得元件的移动和 更换更加困难，CSP提供更密的引脚间距，可能引起位置纠 正和准确元件贴装的问题，轻重量、低质量的元件恐怕会中 心不准和歪斜，因为热风回流会使元件移位。
为了成功的CSP元件移动和更换，过程调整是需要的在 峰值温度，真空吸取管要降低到元件表面，损坏焊接点和溅 锡到板上周围区域。
尽管返工工具据说是使用无力移动技术，元件上轻微的 压力足以损坏一小部分的共晶焊接点。板也看到去向上翘曲， 使情况恶化。为了防止这个，在移去步骤中增加额外的高度， 使得真空吸取管在移去时不会压缩焊接点。
太多的助焊剂产生一层液体，回流期间CSP元件可能漂 移。同时，太少助焊剂意味着当热空气第一次开动时，没有 粘性的东西来保持元件在位置上。只对BGA本身而不是板的 焊接点上助焊剂改进了返工工艺的效率。
最终返工焊接点与非返工焊接 点是可以比较的，如图所示
docin/sundae_meng
四.返修經驗總結
docin/sundae_meng
二.元件返修工藝
使用BGA喷嘴热风加热，适合于小型microBGA和CSP。 返工的低气流能力，在定制偏置底板上对板底面加热，计算 机控制温度曲线校正的视觉系统，自动真空吸取和元件贴装。
三.CSP返修流程
3.1 元件的拆卸 3.2 焊接表面的预处理
3.1 元件的拆卸
新元件的安装 取走元件并对线路板进行预处理后，就可以将新的元件
装到板上去了。制定的加热曲线(同上面方法一样)应仔细考 虑避免板子扭曲并获得理想的回流焊效果，现在自动温度曲 线制定软件可以作为一种首选的技术。
先进的芯片尺寸封装（CSP）技术
先进的芯片尺寸封装（CSP）技术超声电子 HDI板带动扭转局势2007年03月16日08:31 [我来说两句] [字号：大中小]来源：中国证券报超声电子(000823)主营业务为电子产品生产,产品可分为四大类,分别为PCB、TN/STN LCD、覆铜板与超声电子设备。
其中PCB为主要产品,贡献2006年营收与毛利达70%。
凯基证券分析师林振民和魏宏达认为,中国科技股之市盈率将落在2007年27倍与2008年21倍左右,而估计超声电子的营运转折点已于2006下半年出现,2007与2008年业绩成长可望强势。
根据2008年市盈率24倍以及2008年稀释EPS 预估0.46元,推算出超声目标价为11元,首次给予建议“增持”。
公司为中国主要PCB厂,也是少数有能力生产HDI板者。
PCB行业主要的进入障碍包括资本、技术与管理能力。
PCB作为一资本密集行业,需要持续的资本注入,而投资金额亦会随着制程线距之精细化而不断扩大。
另外,制程技术与管理能力对PCB生产之良率也十分关键,而良率又决定了企业获利性的高低。
公司在技术与制程管理上都在中国居于领先,作为中国少数有能力生产HDI者,公司良率约达到95%,高于行业平均的85%-90%。
相较于其他区域市场龙头,公司获利性与规模都将随其HDI于去年下半年出货跃增后,可望逐步迎头赶上。
预估公司获利将自2006年第四季开始提升,因为当时公司HDI产能为2003年以来首度满载运转。
去年第四季为公司营运转折点,不仅其二厂产能达满产,同时期二阶HDI板也大量出货(超过1万平米),远高于2006年前三季约2千平米。
因此预估2007年因产能扩充平均季出货将达1.8万平米,由此公司获利也将同步提升。
先进的芯片尺寸封装(CSP)技术【来源:《电子工业专用设备》】【作者:杜润】【时间: 2006-11-98:59:50】【点击: 526】超级CSP封装技术(一)【来源:《电子工业专用设备》】【作者:杨建生】【时间: 2006-10-14 8:29:40】【点击: 352】超级CSP封装技术(二)【来源:《电子工业专用设备》】【作者:天水华天科技股份有限公司】【时间: 2006-10-14 8:37:43】【点击: 350】■ 2008年PC正式进入WiMAX时代在2007年旧金山英特尔科技论坛上，英特尔宣布于2008年推出第五代迅驰平台Montevina，将整合WiMAX与Wi-Fi双模产品，正式将笔记本电脑带入WiMAX时代！预计2008年电信业者美国的Sprint、Clearwire，与日本的KDDI 都将完成WiMAX部署工作。
先进封装技术完整版
先进封装技术目录：1.BGA技术2.CSP封装技术1倒装焊技术1晶圆级封装技术(WLP) 13D封装技术1SiP1柔性电子2.CSP封装技术WB －CSP 剖面示意图和外形图CSP•什么是CSP?─CSP--Chip Scale (Size) Package ─封装外壳的尺寸不超过裸芯片尺寸1.2倍(JEDEC 等共同制定的标准)─按互连方式，CSP 可分为WB 和FC 两种─缺乏标准化─引脚间距: 1.0, 0.75, 0.5mm 1.有效减小封装厚度和面积，利于提高组装密度2.有效降低电容、电感的寄生效应，大幅提高电性能3. 可利用原有的表面安装设备和材料4.散热性能优良特点:•结构特征─在IC的引出焊区的基础上,将引脚再分布(redistribution)─结构主要包括IC芯片, 互连层,保护层及焊球(凸点)刚性基板CSP引线框架式CSP焊区阵列式CSP2. CSP封装技术– 微小模塑封型CSP•微小模塑封型CSP①结构①结构②工艺再布线工艺流程•几种CSP互连的比较•CSP技术的应用情况•CSP发展仍需解决的问题：– 产品标准化问题– 二次布线技术– 封装材料– 组装CSP产品的印制电路板问题– 成本控制3. 倒装焊技术4. 晶圆级封装(Wafer level packaging)4.晶圆级封装•定义在通常制作IC芯片的Al焊区完成后，继续完成CSP的封装制作，称之为晶圆级CSP（WLCSP),又称作晶圆级封装。
它是一种以BGA技术为基础，是一种经过改进和提高的CSP，综合了BGA、CSP的技术优势。
•WLP 的主要技术种类•工艺5. 3D封装技术5. 3D封装技术• 3D封装的基本概念3D封装技术又称立体封装技术。
与传统封装技术相比，在原有基础上向Z方向即向空间发展的微电子封装高密度化。
• 3D封装技术的特点：– 更有效的利用基板，提高硅效率– 通过更短的互联获得更高的电性能– 有效降低系统成本•3D封装的主要类型：─ 芯片堆叠封装（Die stacking)以芯片叠层为特色，在单一封装衬底上叠加上两层或者多层芯片Samsung公司 6－Die 叠层封装芯片–封装体堆叠（Package stacking)在其内部经过完整测试的封装被堆叠到另一个经过完整测试的封装上部–晶圆级堆叠(Wafer-level stacking)3-D晶圆堆叠是通过对具有特殊功能的完整晶圆的生产达到的，这些晶圆垂直互连。
BGA、CSP的封装形式
BGA/QFP 比较结果（优点〕
➢ 同样为304-管脚的器件的比较:
封装尺寸 (平方毫米) 脚间距/球栏栅间距 (毫米) 组装损坏率 (PPM/管脚) 器件费品率* 器件管脚间信号干扰
高I/O 芯 片 可 允 许50％ 对 中 误 差 较大的管脚间距(1.0;1.27 毫 米) 降低贴片废品率 BT （Bismaleinide Triazine) PCB 片 基 63/37 Sn/Pb 焊 锡 球 H－PBGA较好的抗热损坏特性 HL－PBGA 金属顶盖散热 型
发展趋势
• 2001年 DRAM 存储器 1G Bit • 2001年 I/O 端子数达到 1500 • 2007年 DRAM 存储器 16 G Bit • 2007年 I/O 端子数达到 3600 • 2007年 芯片开关速度达 1000MHz • 存储器件－> SOJ－>TSOP－>TSSOP－>μBGA (CSP) • 逻辑器件－>QFP－>PGA－>PBGA－>PBGA－> TBGA
须将整个芯片取下来进行返工 • 清洁芯片底部焊盘有难度
BGA 封 装－2000 年 的 贴片技术
BGA Package Overview
BGA 封 装 种 类:
。 PBGA - 塑封BGA 。 CBGA - 陶瓷封装BGA 。 CCBGA -陶瓷封装柱形焊球BGA 。 TBGA - Tape Ball Grid Array 。 SBGA - Super Ball Grid Array 。 MBGA - Metal Ball Grid Array 。 μBGA - Fine Pitch BGA (20 mil pitch) a trade
芯片规模封装(CSP)方案(二)
芯片规模封装（CSP）方案一、实施背景随着中国半导体产业的飞速发展，传统的芯片封装技术已经无法满足市场对高性能、低功耗、小型化的需求。
同时，全球芯片封装市场正面临重大变革，中国必须寻找一种创新的封装技术，以提升自身在全球半导体产业链中的地位。
在此背景下，本方案提出了规模封装（CSP）技术。
二、工作原理规模封装（CSP）技术是一种先进的芯片封装形式，它采用细间距连接和精细的封装工艺，将多个裸芯片集成在一个封装内。
相比传统的封装技术，CSP具有更小的封装尺寸、更高的集成度、更低的功耗和更好的性能。
具体来说，CSP技术通过以下步骤实现：1.裸芯片制备：将多个裸芯片制备好，每个裸芯片都具有相同的结构和功能。
2.细间距连接：利用精细的焊接技术，将每个裸芯片通过微凸点连接到底层基板上。
3.封装保护：将连接好的芯片阵列进行封装，以保护芯片免受环境的影响，同时增加芯片的机械强度。
4.测试与验证：对封装好的芯片进行测试和验证，确保其性能符合要求。
三、实施计划步骤1.技术研究：开展CSP技术的基础研究，包括芯片设计、细间距连接技术、封装工艺等。
2.试验验证：利用实验室设备和资源，对CSP技术进行试验验证，确保其技术成熟度和可行性。
3.建厂投资：建设CSP生产线，包括设备采购、厂房建设等，预计投资将达到1亿美元。
4.生产调试：在生产线建成后，进行生产调试，确保生产线的稳定性和高效性。
5.客户推广：向客户推广CSP产品，包括性能展示、应用案例等，以赢得客户的信任和市场份额。
四、适用范围CSP技术适用于多种类型的芯片封装，包括处理器、存储器、传感器等。
同时，CSP技术也适用于多种应用领域，如智能手机、平板电脑、笔记本电脑、服务器等。
通过使用CSP技术，客户可以获得更小的封装尺寸、更高的性能和更低的功耗。
五、创新要点1.CSP技术采用了先进的细间距连接技术，使得连接更加可靠和稳定。
2.CSP技术采用了精细的封装工艺，使得封装尺寸更小，同时增加了芯片的机械强度。
工学BGA和CSP的封装技术
1.27mm间距的CBGA器件
(4)由于引脚是焊球，可明显改善共面性，大大地减少了共 面失效。
(5)BGA引脚牢固，不像QFP那样存在引脚易变形问题。 (6)BGA引脚很短，使信号路径短，减小了引脚电感和电容， 改善了电性能。 (7)焊球熔化时的表面张力具有明显的“自对准”效应，从 而可大为减少安装、焊接的失效率。 (8)BGA有利于散热。 (9)BGA也适合MCM的封装,有利于实现MCM的高密度、高性能。
基板制备完之后，首先用含银环氧树脂（导电胶）将硅芯 片粘到镀有Ni—Au的薄层上，粘接固化后用标准的金丝球焊机 将IC芯片上的铝焊区与基板上的镀Ni—Au的焊区用WB相连。然 后用填有石英粉的环氧树脂模塑料进行模塑包封。固化之后， 使用一个焊球自动拾放机将浸有焊剂的焊球（预先制好）安放 到各个焊区，用常规的SMT再流焊工艺在N2气氛下进行再流，焊 球与镀Ni—Au的PWB焊区焊接。
(1)和环氧树脂电 路板的热匹配性好。
(2)对焊球的共面 要求宽松,因为焊球参 与再流焊时焊点的形成。
(3)安放时，可以通过封装体边缘对准。 (4)在BGA中成本最低。 (5)电性能良好。 (6)与PWB连接时，焊球焊接可以自对准。 (7)可用于MCM封装。 PBGA封装的缺点主要是对湿气敏感。
下图为CBGA封装结构,最早源于IBM公司的C4倒装芯片工艺。 采用双焊料结构,用10%Sn-90%Pb高温焊料制作芯片上的焊球,用 低熔点共晶焊料63%Sn-37%Pb制作封装体的焊球。此方法也称为 焊球连接(SBC)工艺。
CBGA封装的优点如下： (1)可靠性高，电
性能优良。 (2)共面性好，焊
点成形容易。 (3)对湿气不敏感。 (4)封装密度高(焊球为全阵列分布)。 (5)和MCM工艺相容。 (6)连接芯片和元件的返修性好。
CSP技术
特点
④测试、筛选、老化容易 在目前情况下用CSP替代裸芯片安装势在必行 ⑤内无须填料 大多数CSP芯片中凸点和热塑性粘着剂的弹性好，因此不必 在底部填料 ⑥制造工艺、设备的兼容性好
结构
CSP结构主要有4部分：IC芯片、互连层（CSP封装的关键组 成部分）、焊球、保护层
分类
1.柔性基板封装
2.刚性基板封装
CSP技术
目录
简介
简介
特点 结构和分类 应用现状
简介
• 芯片尺寸封装,简称 CSP(Chip Scale Package) ，1994年由日本制造公司 提出，目的是在使用大芯 片(芯片功能更多，性能更 好，芯片更复杂)替代以前 的小芯片时，其封装体占 用印刷板的面积保持不变 或更小。 • CSP并不是新的封装形式， 而是尺寸小型化的要求更 为严格
特点
①封装尺寸小 在各种封装中，CSP是体积最小的封装。在组装时它占用印 制板的面积小，从而可提高印制板的组装密度，厚度薄，可 用于薄形电子产品的组装； ②电性能好 CSP内部的芯片与封装外壳布线间的互连线的长度比QFP或 BGA短得多，因而寄生参数小，信号传输延迟时间短，有利 于改善电路的高频性能。 ③热性能好 CSP很薄，芯片产生的热可以很短的通道传到外界。通过空 气对流或安装散热器的办法可以对芯片进行有效的散热。
