电脑开关电源维修详细图解

合集下载

电脑开关电源维修图解(2)

电脑开关电源维修图解(2)

电脑开关电源维修图解(2)健全的PC电源中都具备9种颜色的导线(目前主流电源都省去了白线),它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下。

黄色:+12V黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用。

偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转。

目前,如果+12V供电短缺直接会影响PCI-E显卡性能,并且影响到CPU,直接造成死机。

蓝色:-12V-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围。

红色:+5V+5V导线数量与黄色导线相当,+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源。

目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力,加强双核CPU的供电。

它的电源质量的好坏,直接关系着计算机的系统稳定性。

白色:-5V目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无。

橙色:+3.3V这是ATX电源专门设置的,为内存提供电源。

最新的24pin主接口电源中,着重加强了+3.3V供电。

该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上。

一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁。

ATX开关电源原理图、维修讲解

ATX开关电源原理图、维修讲解

一、概述ATX开关电源的主要功能是向计算器系统提供所需的直流电源。

一般计算器电源所采用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。

它将市电整流成直流后,通过变换型振荡器变成频率较高的矩形或近似正弦波电压,再经过高频整流滤波变成低压直流电压的目的。

其外观图和内部结构实物图见图1和图2所示。

ATX开关电源的功率一般为250W~300W,通过高频滤波电路共输出六组直流电压:+5V(25A)、—5V (0.5A)、+12V(10A)、—12V(1A)、+3.3V(14A)、+5VSB(0.8A)。

为防止负载过流或过压损坏电源,在交流市电输入端设有保险丝,在直流输出端设有过载保护电路。

二、工作原理ATX开关电源,电路按其组成功能分为:输入整流滤波电路、高压反峰吸收电路、辅助电源电路、脉宽调制控制电路、PS信号和PG信号产生电路、主电源电路及多路直流稳压输出电路、自动稳压稳流与保护控制电路。

参照实物绘出整机电路图,如图3所示。

1、输入整流滤波电路只要有交流电AC220V输入,ATX开关电源无论是否开启,其辅助电源就会一直工作,直接为开关电源控制电路提供工作电压。

如图4所示,交流电AC220V经过保险管FUSE、电源互感滤波器L0,经BD1—BD4整流、C5和C6滤波,输出300V左右直流脉动电压。

C1为尖峰吸收电容,防止交流电突变瞬间对电路造成不良影响。

TH1为负温度系数热敏电阻,起过流保护和防雷击的作用。

L0、R1和C2组成Π型滤波器,滤除市电电网中的高频干扰。

C3和C4为高频辐射吸收电容,防止交流电窜入后级直流电路造成高频辐射干扰。

R2和R3为隔离平衡电阻,在电路中对C5和C6起平均分配电压作用,且在关机后,与地形成回路,快速泄放C5、C6上储存的电荷,从而避免电击。

2、高压尖峰吸收电路如图5所示,D18、R004和C01组成高压尖峰吸收电路。

当开关管Q03截止后,T3将产生一个很大的反极性尖峰电压,其峰值幅度超过Q03的C极电压很多倍,此尖峰电压的功率经D18储存于C01中,然后在电阻R004上消耗掉,从而降低了Q03的C极尖峰电压,使Q03免遭损坏。

开关电源的常见故障分析及维修ppt课件

开关电源的常见故障分析及维修ppt课件
开关电源的常见故障分析及维修
由于开关电源的输入部分工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。其次就是输出整流部分的整流二极管,保护二极管,滤波电容,限流电阻等较易损坏;再就是脉宽调制控制器的反馈部分和保护部分。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
因在日常生活使用中,不可避免的重摔或重幢,使高频变压器的铁芯损坏。使高频变压器的磁通量,磁感应强度,以及磁路等都会受到很大的影响,造成传输的效率,能量将会大打折扣。
由于高频变压器为了减小涡流,增大高频交流电的传输效率,它的铁芯是用软磁铁氧体制作而成的。这种磁性材料具有高的导磁率,但质脆,易碎。
因此它的损坏率也是很高的。因此在维修时千万不要忘了检查此处,以免走弯路。除此之外还有可能就是输出滤波电容容量降低,甚至失容或开焊,虚接;
若7脚电压低,其余管脚无电压或不波动,则UC3842已损坏。42芯片损坏最常见的是6,7脚对地击穿,5,7脚对地击穿和1,7脚对地击穿。
如果这几只脚都为击穿,而开关电源还是不能正常启动,则UC3842必坏,应直接更换。若判断芯片未坏,则就着重检查开关功率管的栅极(G极)的限流电阻是否开焊,虚接,变值,变质以及开关功率管本身是否性能不良。
维修方法:对于这种故障我们可以根据以上故障原因,来逐一进行排查。但在实际维修时,可根据实际情况来进行排查,不一定要逐一排查。首先用万用表检查一下高压直流滤波电容是否变质,容量是否下降,能否正常充放电。
如无以上现象,则测量一下开关功率管的栅极(G极)的限流电阻以及源极(S极)的过流保护检测电阻是否变值,变质或开焊,接触不良。经判别后,若无问题,我们就检查一下高频变压器的铁芯是否完好无损。

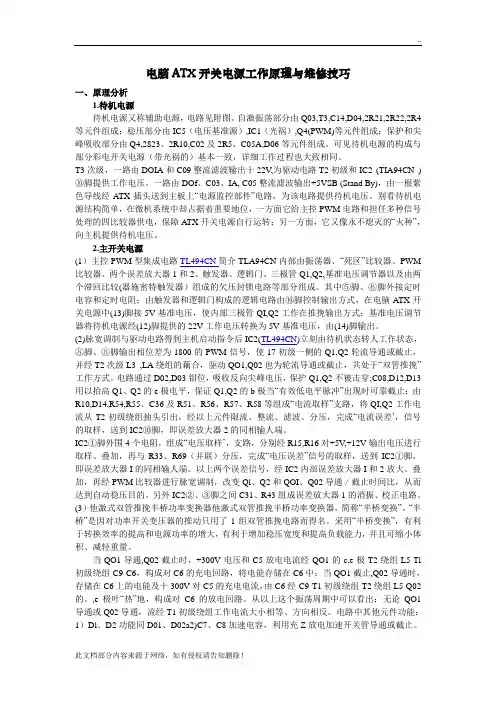

电脑ATX开关电源工作原理与维修技巧

电脑ATX开关电源工作原理与维修技巧

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源,电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成;稳压部分由IC5(电压基准源),IC1(光祸),Q4(PWM)等元件组成;保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源(带光祸的)基本一致,详细工作过程也大致相同。

T3次级,一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By),由一根紫色导线经ATX插头送到主板上“电源监控部件”电路,为该电路提供待机电压。

别看待机电源结构简单,在微机系统中却占据着重要地位,一方面它给主控PWM电路和担任多种信号处理的四比较器供电,保障A TX开关电源自行运转;另一方面,它又像永不熄灭的“火种”,向主机提供待机电压。

2.主开关电源(1)主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器)组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻;由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式,在电脑A TX开关电源中(13)脚接5V基准电压,使内部三极管QI,Q2工作在推挽输出方式;基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压,由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态,⑧脚、⑧脚输出相位差为1800的PWM信号,使17初级一侧的Q1,Q2轮流导通或截止,并经T2次级L3 ,LA绕组的藕合,驱动QO1,Q02也为轮流导通或截止,共处于“双管推挽”工作方式。

电脑开关电源维修图解大全(doc 10页)

电脑开关电源维修图解大全(doc 10页)

一、在断电情况下,“望、闻、问、切”由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。

因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先,打开电源的外壳,检查保险丝(图5)是否熔断,再观察电源的内部情况,如果发现电源的PCB 板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。

在初步检查以后,还要对电源进行更深入地检测。

用万用表测量AC电源线两端的正反向电阻及电容器充电情况,如果电阻值过低,说明电源内部存在短路,正常时其阻值应能达到100千欧以上;电容器应能够充放电,如果损坏,则表现为AC电源线两端阻值低,呈短路状态,否则可能是开关三极管VT1、VT2击穿。

然后检查直流输出部分。

脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。

否则多数是整流二极管反向击穿所致。

二、加电检测检修ATX开关电源,应从PS-ON和PW-OK、+5V SB信号人手。

脱机带电检测ATX电源待机状态时,+5V SB、PS-ON信号高电平,PW-OK低电平,其他电压无输出。

ATX电源由待机状态转为启动受控状态的方法是:用一根导线把ATX插头14脚PS-ON信号,与任一地端3、5、7、13、15、16、17中的一脚短接,此时PS-ON信号为零电平,PW-OK、+5V SB信号为高电平,开关电源风扇旋转,ATX插头+3. 3V、+5V、+12V有输出。

在通过上述检查后,就可通电测试。

这时候才是关键所在,需要有一定的经验、电子基础及维修技巧。

一般来讲应重点检查一下电源的输入端,开关三极管,电源保护电路以及电源的输出电压电流等。

如果电源启动一下就停止,则该电源处于保护状态下,可直接测量TL494的4脚电压,正常值应为0.4V以下,若测得电压值为+ 4V以上,则说明电源的处于保护状态下,应重点检查产生保护的原因。

电脑开关电源维修图解(3)

电脑开关电源维修图解(3)

电脑开关电源维修图解(3)主板20针电源插口及电压:在主板上看:编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地 13 地4 5V 14 PS-ON5 地 15 地6 5V 16 地7 地 17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看:编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地 7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。

另附:24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V:最早在ATX结构中提出,现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V,提供给主板、CPU、内存、各种板卡等,从第二代奔腾芯片开始,由于CPU的运算速度越来越快,INTEL公司为了降低能耗,把CPU的电压降到了3.3V以下,为了减少主板产生热量和节省能源,现在的电源直接提供3.3V电压,经主板变换后用于驱动CPU、内存等电路。

+5V:目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路,包括磁盘、光盘驱动器的控制电路。

+12V:用于驱动磁盘驱动器马达、冷却风扇,或通过主板的总线槽来驱动其它板卡。

在最新的P4系统中,由于P4处理器能能源的需求很大,电源专门增加了一个4PIN的插头,提供+12V电压给主板,经主板变换后提供给CPU和其它电路。

所以P4结构的电源+12V输出较大,P4结构电源也称为ATX12V。

-12V:主要用于某些串口电路,其放大电路需要用到+12V和-12V,通常输出小于1A.。

-5V:在较早的PC中用于软驱控制器及某些ISA总线板卡电路,通常输出电流小于1A.。

电脑电源维修电脑开关电源维修图解

电脑电源维修电脑开关电源维修图解

电脑电源维修电脑开关电源维修图解电电电源电修电电电电电源电修电解年月日星期四 2009091013:19一电强电的CPU可以电着我电在电电的电世界里电速狂奔~一电超酷的电示电着我电数卡会在电电的3D世界里电略那五光十色的震~一电电电电的更能电电我电电入那美妙的撼声卡音电殿堂~一强电而电定工作的电电电源~电是我电的电算机能出色工作的必要保电。

个电算机电电电源工作电电电高~通电的电流电大~又工作在有自感电电电的电下~因此状~使用电程中故障率电高。

电于电源电生的故障~不少朋友束手无策~其电~只要有一点电子电路知电~就可以电松的电修电源。

首先~我电要知道电算机电电电源的工作原理。

电源先高电电交流电;将220V,通电全电二管;电极1、2,整流以后成电高电电的直流电~再电电电容电波;电脉冲3,以后成电高电直流电。

此电~控制电路控制大功率电电三管高电直流电按照一定的高电电率分批送到极将高电电电器的初电;电4,。

接着~把次电电圈电出的降电后的高电低电交流电通电整流电波电从电电能使电电工作的低电电强电流的直流电。

其中~控制电路是必不可少的部分。

能有效它的电控电出端的电电电~向功率电电三管电出信控制电电上下电整的幅度。

在电算机电电并极号电源中~由于电源电入部分工作在高电电、大电流的电下~故障率最高~其次电出直流状部分的整流二管、保电二管、大功率电电三管电易电~再就是电电制器极极极坏脉TL494的4脚电电是保电电路的电电电电点。

通电电多台电源的电修~电电出了电付电源常电故障的方法。

一、在电情下~“望、电、电、切”断况由于电修电源要接到触220V高电电~人一旦接体触36V以上的电电就有生命危电。

因此~在有可能的件下~量先电电一下在电电下有无明电的短路、元器件电电条尽断状坏故障。

首先~打电电源的外~电电保电电;电壳5,是否熔~再电察电源的部情~如断内况果电电电源的PCB板上元件破裂~电电重点电电此元件~一般电电是出电故障的主要原来因~电一下电源部是否有糊味~电电是否有电焦的元器件~电一下电源电的电电~是内坏否电电源电行电电的操作~电一点电于电修任何电电都是必电的。

【8A版】AT某电脑开关电源维修图解

【8A版】AT某电脑开关电源维修图解

一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔,一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼,一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂,一个强劲而稳定工作的电脑电源,则是我们的计算机能出色工作的必要保证。

计算机开关电源工作电压较高,通过的电流较大,又工作在有自感电动势的状态下,因此,使用过程中故障率较高。

对于电源产生的故障,不少朋友束手无策,其实,只要有一点电子电路知识,就可以轻松的维修电源。

首先,我们要知道计算机开关电源的工作原理。

电源先将高电压交流电(220V)通过全桥二极管(图1、2)整流以后成为高电压的脉冲直流电,再经过电容滤波(图3)以后成为高压直流电。

此时,控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级(图4)。

接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中,控制电路是必不可少的部分。

它能有效的监控输出端的电压值,并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中,由于电源输入部分工作在高电压、大电流的状态下,故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏;再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修,总结出了对付电源常见故障的方法。

一、在断电情况下,“望、闻、问、切”由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。

因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先,打开电源的外壳,检查保险丝(图5)是否熔断,再观察电源的内部情况,如果发现电源的PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。

开关电源维修图解

开关电源维修图解

稳压控制电路故障检修分别检查以下电路:
1.输出电路
2.取样电路
3.比较电路
4.放大电路
5.调整电路
下面是跑电路手工画下的简约电路图,画的不好大家不要笑哟。

根据以上电路图从变压器T3 出来经过整流管D7 得到直流电3.71伏,正常情况下为5伏左右。

电压偏低了。

1.输出电路:主要查电容C13 C14 两电容器和限流电阻R26. 把他们取下测量都为正常R26
一般为50几欧
2.取样电路:查R27和R25两电阻的阻值如R25阻值偏大也会使输出电压偏低。

取下两电阻测
量两电阻正常。

3. 比较电路:主要查TL431 精密稳压器根据内部图
取下测量用二极管档分别测量 KA KR AR 三脚如果测得任意两脚蜂鸣为短路为损坏。

根据测量为正常。

4.放大电路:用模拟法来测插上电源线黑表笔接地红表笔接紫色线。

然后用列子短接
TL413 的 K极和A极看紫色线上的电压是否变低或者不变。

如果紫色线上电压变低为正常,如果紫色线上电压还是不变,说明放大电路中的三极管被软击穿。

放大电路中由光电耦合器中的三极管和Q4调制三极管组成。

在该电源中紫色线上的电压跟短接前没发生变化还是为3.71伏。

不是光耦器坏就是Q4坏或者两个一起坏。

依次更坏。

最后更换光耦器817C 在查上电源线。

测量紫色线电压恢复正常为5.07伏,短接绿色线电源正常工作了。

分别有12V 5V 3.3V 电压输出了。

开关电源原理与维修 开关电源原理图

开关电源原理与维修 开关电源原理图

开关电源原理与维修开关电源原理图开关电源原理与维修开关电源原理图电源是各种电子设备必不可缺的组成部分,其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。

由于开关电源内部关键元器件工作在高频开关状态,功耗小,转化率高,且体积和重量只有线性电源的20%—30%,故目前它已成为稳压电源的主流产品。

电子设备电气故障的检修,本着从易到难的原则,基本上都是先从电源入手,在确定其电源正常后,再进行其他部位的检修,且电源故障占电子设备电气故障的大多数。

故了解开头电源基本工作原理,熟悉其维修技巧和常见故障,有利于缩短电子设备故障维修时间,提高个人设备维护技能。

二(开关电源的组成开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成,见图1。

1( 主电路冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。

输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

整流与滤波:将电网交流电源直接整流为较平滑的直流电。

逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分。

输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。

2( 控制电路一方面从输出端取样,与设定值进行比较,然后去控制逆变器,改变其脉宽或脉频,使输出稳定,另一方面,根据测试电路提供的数据,经保护电路鉴别,提供控制电路对电源进行各种保护措施。

3( 检测电路提供保护电路中正在运行中各种参数和各种仪表数据。

4( 辅助电源实现电源的软件(远程)启动,为保护电路和控制电路(PWM等芯片)工作供电。

开关电源原理图三(开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件,通过周期性通断开关,控制开关元件的占空比来调整输出电压。

开关元件以一定的时间间隔重复地接通和断开,在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量,当开关S断开时,电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量,使负载得到连续而稳定的能量。

电脑ATX开关电源工作原理与维修技巧

电脑ATX开关电源工作原理与维修技巧

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源,电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成;稳压部分由IC5(电压基准源),IC1(光祸),Q4(PWM)等元件组成;保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源(带光祸的)基本一致,详细工作过程也大致相同。

T3次级,一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By),由一根紫色导线经ATX插头送到主板上“电源监控部件”电路,为该电路提供待机电压。

别看待机电源结构简单,在微机系统中却占据着重要地位,一方面它给主控PWM电路和担任多种信号处理的四比较器供电,保障ATX开关电源自行运转;另一方面,它又像永不熄灭的“火种”,向主机提供待机电压。

2.主开关电源(1)主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器)组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻;由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式,在电脑ATX开关电源中(13)脚接5V基准电压,使内部三极管QI,Q2工作在推挽输出方式;基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压,由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态,⑧脚、⑧脚输出相位差为1800的PWM信号,使17初级一侧的Q1,Q2轮流导通或截止,并经T2次级L3 ,LA绕组的藕合,驱动QO1,Q02也为轮流导通或截止,共处于“双管推挽”工作方式。

电源维修图解

电源维修图解

计算机开关电源的工作原理与维修 精英维修部QQ交流:459090920计算机开关电源工作电压较高,通过的电流较大,又工作在有自感电动势的状态下,因此,使用过程中故障率较高。

对于电源产生的故障,不少朋友束手无策,其实,只要有一点电子电路知识,就可以轻松的维修电源。

本r合电源方框图(图-2)和ATX型电源电路原理图(附后)图-1ATX型电源外形图图-2ATX型电源方框图对ATX电源控制电路的工作原理进行了较详细的阐述,望能对广大维修者有所帮助。

一、ATX型电源电路的组成及工作原理ATX开关电源,电路按其组成功能分为:交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

请参照图1和ATX电源电路原理图。

1.辅助电源电路只要有交流市电输入,ATX开关电源无论是否开启,其辅助电源一直在工作,为开关电源控制电路提供工作电压。

市电经高压整流、滤波,输出约300V直流脉动电压,一路经R72、R76至辅助电源开关管Q15基极,另一路经T3开关变压器的初级绕组加至Q15集电极,使Q15导通。

T3反馈绕组的感应电势(上正下负)通过正反馈支路C44、R74加至Q15基极,使Q15饱和导通。

反馈电流通过R74、R78、Q15的b、e极等效电阻对电容C44充电,随着C44充电电压增加,流经Q15基极电流逐渐减小,T3反馈绕组感应电势反相(上负下正),与C44电压叠加至Q15基极,Q15基极电位变负,开关管迅速截止。

Q15截止时,ZD6、D30、C41、R70组成Q15基极负偏压截止电路。

反馈绕组感应电势的正端经C41、R70、D41至感应电势负端形成充电回路,C41负极负电压,Q15基极电位由于D30、ZD6的导通,被箝位在比C41负电压高约6.8V(二极管压降和稳压值)的负电位上。

同时正反馈支路C44的充电电压经T3反馈绕组,R78,Q15的b、e极等效电阻,R74形成放电回路。

电源常见故障与维修课件.ppt

电源常见故障与维修课件.ppt
电源常见故障与维修课件
电源开关故障
故障现象:新配电脑,开始使用了几个月均正常,某一天启 动时,自检到键盘就死机,重试几次也是如此。
故障原因:此故障原因可能有键盘问题、主板问题、机箱电 源问题、其他配件问题等。
解决方法:根据故障现象判断可能是键盘或主板有问题,先 换了一个键盘检查,故障依旧。接着把其他板卡、硬盘等 配件接到新主板上装好,开机检查故障依旧,把原主板换 到别的电脑上使用,正常,主板没问题。然后对其他配件 采用替换法检查无结果。最后换了个机箱试了一下,问题 消失了。看来问题在机箱上。
电源常见故障与维修课件
返回目录
电源常见故障维修实训
电源功率故障
故障现象:电脑开机时有下列不稳定的现象:当打开电脑的 总电源开关后,电脑的“Power”指示灯及“HDD”指示灯 微亮,接着按一下“Power”按钮,电脑自检完光驱和硬盘 之后就停止工作了,用“Reset”键重启也无济于事。但这 种现象也不是固定的,偶尔也能够正常启动,而且一旦正 常启动之后就没有任何问题。
电源常见故障与维修课件
5.无直流输出
维修方法:如果电源内的保险管烧断,则故障部位 可能在变压器。这时,可更换保险管进行加电实验。若接 通交流电源后,保险管又烧黑,则证明交流输入电路有短 路情况,可在整流桥交流输入端的两头加保险管,并直接 接到交流电源上,然后接通电源,如果稳压电源风机旋转 正常,而且测试各直流输出电压正常,则说明故障部位在 交流滤波电路中。
电源常见故障与维修课件
4.电源负载能力差
如果电源负载能力差,开机后,电源只能向主板、 软驱正常供电,当接上硬盘、光驱后,因为负载能力不足, 可能导致屏幕变白而不能正常工作。
维修方法:打开电源检查稳压二极管是否发热漏电、 整流二极管是否损坏、高压滤波电容是否损坏、晶体管工 作点未选择好等。如果晶体管工作点为选择好状态,则可 以调换振荡回路中各晶体管,使其提高,或调大晶体管的 工作点。

图文简述电脑开关电源的修理方法

图文简述电脑开关电源的修理方法

图文简述电脑开关电源的修理方法
图文简述电脑开关电源的修理方随着电力电子技术的高速发展,电力电子社备与人们的工作、生活的关系日益密切,而电子社备都离不开可靠的电源,进入80年代计算机电源全面实现了开关电源化,率先完成计算机的电源换代,进入90年代开关电源相继进入各种电子、电器社备领域,程控交换机、通讯、电子检测社备电源、控制社备电源等都已广泛地使用了开关电源,更促进了开关电源技术的迅速发展。

开关电源是利用现代电力电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。

开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。

线性电源成本在某一输出功率点上,反而高于开关电源,这一成本反转点。

随着电力电子技术的发展和创新,使得开关电源技术在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广泛的发展空间。

开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。

开关电源和线性电源相比,二者的成本都随着输出功率的增加而
增长,但二者增长速率各异。

线性电源成本在某一输出功率点上,反而高于开关电源,这一点称为成本反转点。

随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广阔的发展空间。

AT电脑开关电源维修图解

AT电脑开关电源维修图解

A T电脑开关电源维修图解Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔,一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼,一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂,一个强劲而稳定工作的电脑电源,则是我们的计算机能出色工作的必要保证。

计算机开关电源工作电压较高,通过的电流较大,又工作在有自感电动势的状态下,因此,使用过程中故障率较高。

对于电源产生的故障,不少朋友束手无策,其实,只要有一点电子电路知识,就可以轻松的维修电源。

首先,我们要知道计算机开关电源的工作原理。

电源先将高电压交流电(220V)通过全桥二极管(图1、2)整流以后成为高电压的脉冲直流电,再经过电容滤波(图3)以后成为高压直流电。

图1图2图3此时,控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级(图4)。

接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中,控制电路是必不可少的部分。

它能有效的监控输出端的电压值,并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中,由于电源输入部分工作在高电压、大电流的状态下,故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏;再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修,总结出了对付电源常见故障的方法。

图4一、在断电情况下,“望、闻、问、切”由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。

因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先,打开电源的外壳,检查保险丝(图5)是否熔断,再观察电源的内部情况,如果发现电源的PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电脑开关电源维修详细图解一颗强劲的CPU可以带着我们在复杂的数码世界里飞速狂奔,一块超酷的显示卡会带着我们在绚丽的3D世界里领略那五光十色的震撼,一块发烧级的声卡更能带领我们进入那美妙的音乐殿堂,一个强劲而稳定工作的电脑电源,则是我们的计算机能出色工作的必要保证。

计算机开关电源工作电压较高,通过的电流较大,又工作在有自感电动势的状态下,因此,使用过程中故障率较高。

对于电源产生的故障,不少朋友束手无策,其实,只要有一点电子电路知识,就可以轻松的维修电源。

首先,我们要知道计算机开关电源的工作原理。

电源先将高电压交流电(220V)通过全桥二极管(图1、2)整流以后成为高电压的脉冲直流电,再经过电容滤波(图3)以后成为高压直流电。

此时,控制电路控制大功率开关三极管将高压直流电按照一定的高频频率分批送到高频变压器的初级(图4)。

接着,把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使电脑工作的低电压强电流的直流电。

其中,控制电路是必不可少的部分。

它能有效的监控输出端的电压值,并向功率开关三极管发出信号控制电压上下调整的幅度。

在计算机开关电源中,由于电源输入部分工作在高电压、大电流的状态下,故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏;再就是脉宽调制器TL494的4脚电压是保护电路的关键测试点。

通过对多台电源的维修,总结出了对付电源常见故障的方一、在断电情况下,“望、闻、问、切”由于检修电源要接触到220V高压电,人体一旦接触36V以上的电压就有生命危险。

因此,在有可能的条件下,尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。

首先,打开电源的外壳,检查保险丝(图5)是否熔断,再观察电源的内部情况,如果发现电源的PCB板上元件破裂,则应重点检查此元件,一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味,检查是否有烧焦的元器件;问一下电源损坏的经过,是否对电源进行违规的操作,这一点对于维修任何设备都是必须的。

在初步检查以后,还要对电源进行更深入地检测。

用万用表测量AC电源线两端的正反向电阻及电容器充电情况,如果电阻值过低,说明电源内部存在短路,正常时其阻值应能达到100千欧以上;电容器应能够充放电,如果损坏,则表现为AC电源线两端阻值低,呈短路状态,否则可能是开关三极管VT1、VT2击穿。

然后检查直流输出部分。

脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。

否则多数是整流二极管反向击穿所致。

二、加电检测检修ATX开关电源,应从PS-ON和PW-OK、+5V SB信号人手。

脱机带电检测A TX 电源待机状态时,+5V SB、PS-ON信号高电平,PW-OK低电平,其他电压无输出。

ATX 电源由待机状态转为启动受控状态的方法是:用一根导线把ATX插头14脚PS-ON信号,与任一地端3、5、7、13、15、16、17中的一脚短接,此时PS-ON信号为零电平,PW-OK、+5V SB信号为高电平,开关电源风扇旋转,A TX插头+3.3V、+5V、+12V有输出。

在通过上述检查后,就可通电测试。

这时候才是关键所在,需要有一定的经验、电子基础及维修技巧。

一般来讲应重点检查一下电源的输入端,开关三极管,电源保护电路以及电源的输出电压电流等。

如果电源启动一下就停止,则该电源处于保护状态下,可直接测量TL494的4脚电压,正常值应为0.4V以下,若测得电压值为+4V以上,则说明电源的处于保护状态下,应重点检查产生保护的原因。

由于接触到高电压,建议没有电子基础的朋友要小心操作。

三、常见故障1.保险丝熔断一般情况下,保险丝熔断说明电源的内部线路有问题。

由于电源工作在高电压、大电流的状态下,电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

重点应检查电源输入端的整流二极管,高压滤波电解电容,逆变功率开关管等,检查一下这些元器件有无击穿、开路、损坏等。

如果确实是保险丝熔断,应该首先查看电路板上的各个元件,看这些元件的外表有没有被烧糊,有没有电解液溢出。

如果没有发现上述情况,则用万用表进行测量,如果测量出来两个大功率开关管e、c极间的阻值小于100kΩ,说明开关管损坏。

其次测量输入端的电阻值,若小于200kΩ,说明后端有局部短路现象。

2.无直流电压输出或电压输出不稳定如果保险丝是完好的,可是在有负载情况下,各级直流电压无输出。

这种情况主要是以下原因造成的:电源中出现开路、短路现象,过压、过流保护电路出现故障,振荡电路没有工作,电源负载过重,高频整流滤波电路中整流二极管被击穿,滤波电容漏电等。

这时,首先用万用表测量系统板+5V电源的对地电阻,若大于0.8Ω,则说明电路板无短路现象;然后将电脑中不必要的硬件暂时拆除,如硬盘、光盘驱动器等,只留下主板、电源、蜂鸣器,然后再测量各输出端的直流电压,如果这时输出为零,则可以肯定是电源的控制电路出了故障。

3.电源负载能力差电源负开能力差是一个常见的故障,一般都是出现在老式或是工作时间长的电源中,主要原因是各元器件老化,开关三极管的工作不稳定,没有及时进行散热等。

应重点检查稳压二极管是否发热漏电,整流二极管损坏、高压滤波电容损坏、晶体管工作点未选择好等。

4、通电无电压输出,电源内发出吱吱声。

这是电源过载或无负载的典型特征。

先仔细检查各个元件,重点检查整流二极管、开关管等。

经过仔细检查,发现一个整流二极管1N4001的表面已烧黑,而且电路板也给烧黑了。

找同型号的二极管换下,用万用表一量果然是击穿的。

接上电源,可风扇不转,吱吱声依然。

用万用表量+12V输出只有+0.2V,+5V只有0.1V。

这说明元件被击穿时电源启动自保护。

测量初级和次级开关管,发现初级开关管中有一个已损坏,用相同型号的开关管换上,故障排除,一切正常。

5、没有吱吱声,上一个保险丝就烧一个保险丝。

由于保险丝不断地熔断,搜索范围就缩小了。

可能性只有3个:1、整流桥击穿;2、大电解电容击穿;3、初级开关管击穿。

电源的整流桥一般是分立的四个整流二极管,或是将四个二极管固化在一起。

将整流桥拆下一量是正常的。

大电解电容拆下测试后也正常,注意焊回时要注意正负极。

最后的可能就只剩开关管了。

这个电源的初级只有一个大功率的开关管。

拆下一量果然击穿,找同型号开关管换上,问题解决。

其实,维修电源并不难,一般电源损坏都可以归结为保险丝熔断、整流二极管损坏、滤波电容开路或击穿、开关三极管击穿以及电源自保护等,因开关电源的电路较简单,故障类型少,很容易判断出故障位置。

只要有足够的电子基础知识,多看看相关报刊,多动动手,平时注意经验的积累,电源故障是可以轻松检修的。

电脑电源的接口健全的PC电源中都具备9种颜色的导线(目前主流电源都省去了白线),它们的具体功能相信还有不少网友搞不清楚,今天就给大家详细的讲解一下。

黄色:+12V黄色的线路在电源中应该是数量较多的一种,随着加入了CPU和PCI-E显卡供电成分,+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用。

偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转。

目前,如果+12V供电短缺直接会影响PCI-E 显卡性能,并且影响到CPU,直接造成死机。

蓝色:-12V-12V的电压是为串口提供逻辑判断电平,需要电流不大,一般在1A以下,即使电压偏差过大,也不会造成故障,因为逻辑电平的0电平从-3V到-15V,有很宽的范围。

红色:+5V+5V导线数量与黄色导线相当,+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是电脑中主要的工作电源。

目前,CPU都使用了+12V和+5V的混合供电,对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力,加强双核CPU的供电。

它的电源质量的好坏,直接关系着计算机的系统稳定性。

白色:-5V目前市售电源中很少有带白色导线的,白色-5V也是为逻辑电路提供判断电平的,需要电流很小,一般不会影响系统正常工作,基本是可有可无。

橙色:+3.3V这是ATX电源专门设置的,为内存提供电源。

最新的24pin主接口电源中,着重加强了+3.3V供电。

该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上。

一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁。

使用+2.5V DDR内存和+1.8V DDR2内存的平台,主板上都安装了电压变换电路。

紫色:+5VSB(+5V待机电源)A TX电源通过PIN9向主板提供+5V 720MA的电源,这个电源为WOL(Wake-up On Lan)和开机电路,USB接口等电路提供电源。

如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流。

这路输出的供电质量,直接影响到了电脑待机是的功耗,与我们的电费直接挂钩。

绿色:P-ON(电源开关端)通过电平来控制电源的开启。

当该端口的信号电平大于1.8V时,主电源为关;如果信号电平为低于1.8V时,主电源为开。

使用万用表测试该脚的输出信号电平,一般为4V左右。

因为该脚输出的电压为信号电平。

这里介绍一个初步判断电源好坏的土办法:使用金属丝短接绿色端口和任意一条黑色端口,如果电源无反应,表示该电源损坏。

现在的电源很多加入了保护电路,短接电源后判断没有额外负载,会自动关闭。

因此大家需要仔细观察电源一瞬间的启动。

灰色:P-OK(电源信号线)一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用;如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换。

这也是判断电源寿命及是否合格的主要手段之一。

一、故障类型:电源无输出此类为最常见故障,主要表现为电源不工作。

在主机确认电源线已连接好(有些有交流开关的电源要打到开状态)的情况下,开机无反应,显示器无显示(显示器指示灯闪烁)。

无输出故障又分为以下几种:① +5VSB无输出前面已讲到+5VSB在主机电源一接交流电即应有正常5V输出,并为主板启动电路供电。

因此,+5VSB无输出,主板启动电路无法动作,将无法开机。

此故障制定方法为:将电源从主机中拆下,接好主机电源交流输入线,用万用表测量电源输出到主板的20芯插头中的紫色线(+5VSB)的电压,如无输出电压则说明+5VSB线路已损坏,需更换电源。
