LabVIEW平台下USB图像采集与处理系统设计
基于LabVIEW的USB数据采集系统的设计与实现

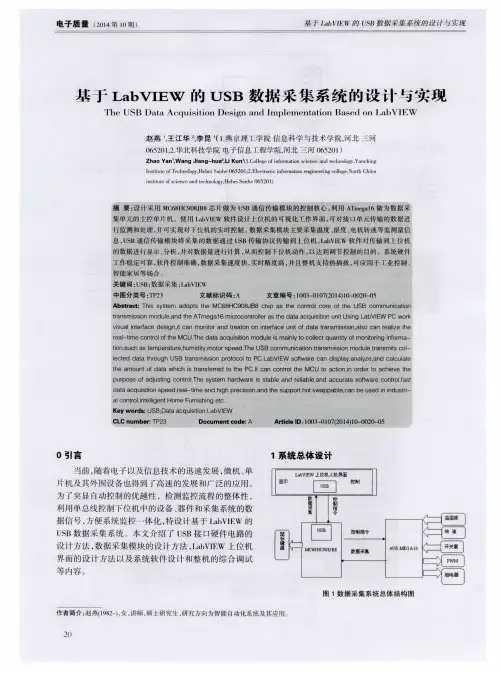

![基于LabVIEW的USB数据采集系统的设计与实现](https://img.taocdn.com/s3/m/8b533f09227916888486d79e.png)
赵燕 ’ , 王江 华 。 , 李昆 ’ ( 1 . 燕 京理‘ 【 : 学 院 信息科学 与技术学 院, 河北 j河
0 6 5 2 0 1 ; 2 . 华 北 科 技 学 院 电 子信 息 . I : 程 学 院 河 北 河 0 6 5 2 0 1 )
Zh a o Ya n ’ . W an g J i a n g - h ua 2 , L i Ku n ’ f l C o l l e g e o f i n f o r m a t i c h n o l o g yYa n c h i n g
.
,
I n s t i t u t e o f F e c h n o l o g y , H e b e i S a n h e 0 6 5 2 0 1 : 2 . E l e e t r o n i c i n f o r ma t i o n e n g i n e e r i n g c o l l e g e , N o r t h C h i n a i n s l i t u t e t 】 f s c i e n c e a n d t e ( h n d o  ̄, H e b e i S a n h e 0 6 5 2 01 )
息, U S B通 信传输模 块将采集 的数据 通过 U S B传 输协议传 输到 ± 位机 , L a h V I E W 软件对 传输 刮 I : 位机 的数据进行 最示、 分析, 并对数据量进行计算 , 从而控制下位机 动作 , 以达 到调节控制 的 目的。 系统硬件 T作稳定可靠 . 软 件控 制准确 , 数据采集速 度快 , 实时精度高 , 并且 整机 支持热插 拔 , 可应用 于T业控制 、 智能家居等场合 关键词 : U S B; 数据采集 ; l , a b V1 E W
利用LabVIEW进行图像采集与处理
![利用LabVIEW进行图像采集与处理](https://img.taocdn.com/s3/m/247abbc2a0c7aa00b52acfc789eb172ded639942.png)
10.2 利用LabVIEW进行图像采集与处理利用LabVIEW进行图像处理是一个非常重要的应用。
在许多行业中采用图像的采集和识别来进行判断、控制,使操作更加精确,具有可信度、人性化、智能化。
本节将讲解利用LabVIEW进行图像采集和处理的实例。
10.2.1 图像处理介绍图像处理也可以称作视觉处理。
LabVIEW提供了多种图像处理的方法。
其中NI公司的视觉采集软件提供的驱动和函数,既能够从数千种连接到 NI 帧接收器上的不同相机上采集图像,也能够从连接在PC、PXI系统或笔记本计算机上标准端口的IEEE 1394和千兆位以太网视觉相机采集图像。
LabVIEW中的视觉开发模块作为强大的机器视觉处理库,配有各类函数,其中包括:边缘检测、颗粒分析、光学字符识别和验证、一维和二维代码支持、几何与模式匹配、颜色工具。
该模块可与NI公司的所有软件、C++、Microsoft Visual Basic、Microsoft .NET 相互调用,为用户提供了相当便利的操作。
用户可通过视觉开发模块的同步功能,实现与运动或数据采集测量的同步。
NI公司提供的图像处理软件包Vision 8.5.1 Acquisition Software ,是专门为LabVIEW 8.5服务的。
它可以在LabVIEW 8.5中完成各种关于图像处理、视觉运行的控制。
10.2.2 实例内容说明本实例主要完成通过USB摄像头采集图像,并经过一些运算对图像进行数据分析。
在实例中用采集到的图片作样本,让系统认识一个像素,然后开始自动查找图像中的相同像素,查找时还要对图片进行翻转,以全面找到相同的像素,最后再标注出这些点的中心位置和点数。
10.2.3 Vision安装与介绍本例主要通过Vision 8.5.1 Acquisition Software软件包来实现。
Vision 8. 5.1 Acquisition Software软件包是一种专门的图像处理软件,需要单独安装。
最新-基于LabVIEW的USB实时数据采集处理系统的实现 精
![最新-基于LabVIEW的USB实时数据采集处理系统的实现 精](https://img.taocdn.com/s3/m/efb68e0c915f804d2b16c19c.png)
基于LabVIEW的USB实时数据采集处理系统的实现摘要介绍了以图形化编程语言为应用程序开发平台的数据采集处理系统的设计,并给出了对外部动态链接库的调用方法以及驱动程序的设计方法。
关键词数据采集通用串行总线作为一种新型的数据通信接口在越来越广阔的领域得到应用。
而基于接口的数据采集卡与传统的卡及卡相比具有即插即用、热插拔、传输速度快、通用性强、易扩展和性价比高等优点。
的应用程序一般用++编写,较为复杂,花费的时间较长。
由美国国家仪器公司开发的语言是一种基于图形程序的编程语言,内含丰富的数据采集、数据信号分析分析以及控制等子程序,用户利用创建和调用子程序的方法编写程序,使创建的程序模块化,易于调试、理解和维护,而且程序编程简单、直观。
因此它特别适用于数据采集处理系统。
利用它编制应用程序,把语言和总线紧密结合起来的数据采集系统将集成两者的优点。
总线可以实现对外部数据实时高速的采集,把采集的数据传送到主机后再通过的功能模块顺利实现数据显示、分析和存储。
1及其在数据采集设备中的应用自1995年在上亮相以来,已广泛地为各厂家所支持。
现在生产的几乎都配置了接口,的98、以及、等流行操作系统都增加对的支持。
具有速度快、设备安装和配置容易、易于扩展、能够采用总线供电、使用灵活等主要优点,应用越来越广泛。
一个实用的数据采集系统硬件一般包括微控制器、通信接口以及根据系统需要添加的转换器和、等。
为了扩展其用途,还可以加上多路模拟开关和数字端口。
系统的、数字的设计可沿用传统的设计方法,根据采集的精度、速率、通道数等诸元素选择合适的芯片,设计时应充分注意抗干扰性,尤其对采集更是如此。
在微控制器和接口的选择上有两种方式一种是采用普通单片机加上专用的通信芯片;另一种是采用具备通信功能的单片机。
的另一大优点是可以总线供电,在数据采集设备中耗电量通道不大,因此可以设计成总线供电。
一个设备的软件一般包括主机的驱动程序、应用程序和写进里面的。
基于Labview的图像采集与处理
![基于Labview的图像采集与处理](https://img.taocdn.com/s3/m/11cf204bf12d2af90242e672.png)
目前工作成果:一、USB图像获取USB设备在正常工作以前,第一件要做的事就是枚举,所以在USB摄像头进行初始化之前,需要先枚举系统中的USB设备。
(1)基于USB的Snap采集图像程序运行结果:此程序只能采集一帧图像,不能连续采集。
将采集图像函数放入循环中就可连续采集。
循环中的可以计算循环一次所用的时间,运行发现用Snap采集图像时它的采集速率比较低。
运行程序时移动摄像头可以清楚的看到所采集的图像有时比较模糊。
(2)基于USB的Grab采集图像运行程序之后发现摄像头采集图像的速率明显提高。
二、图像处理1、图像灰度处理(1)基本原理将彩色图像转化成为灰度图像的过程成为图像的灰度化处理。
彩色图像中的每个像素的颜色有R、G、B三个分量决定,而每个分量有255中值可取,这样一个像素点可以有1600多万(255*255*255)的颜色的变化范围。
而灰度图像是R、G、B三个分量相同的一种特殊的彩色图像,其一个像素点的变化范围为255种,所以在数字图像处理种一般先将各种格式的图像转变成灰度图像以使后续的图像的计算量变得少一些。
灰度图像的描述与彩色图像一样仍然反映了整幅图像的整体和局部的色度和亮度等级的分布和特征。
图像的灰度化处理可用两种方法来实现。
第一种方法使求出每个像素点的R、G、B三个分量的平均值,然后将这个平均值赋予给这个像素的三个分量。
第二种方法是根据YUV的颜色空间中,Y的分量的物理意义是点的亮度,由该值反映亮度等级,根据RGB和YUV颜色空间的变化关系可建立亮度Y与R、G、B三个颜色分量的对应:Y=0.3R+0.59G+0.11B,以这个亮度值表达图像的灰度值。
(2)labview中图像灰度处理程序框图处理结果:2、图像二值化处理(1)基本原理图像的二值化处理就是讲图像上的点的灰度置为0或255,也就是讲整个图像呈现出明显的黑白效果。
即将256个亮度等级的灰度图像通过适当的阀值选取而获得仍然可以反映图像整体和局部特征的二值化图像。
基于LabVIEW和USB摄像头的图像采集与处理
![基于LabVIEW和USB摄像头的图像采集与处理](https://img.taocdn.com/s3/m/86c6d8675acfa1c7aa00cca4.png)
基于LabVIEW和USB摄像头的图像采集与处理作者:金雨李红莉来源:《现代电子技术》2015年第20期摘要:为了实现实时的图像采集与处理,利用通过基于LabVIEW软件平台和NI⁃IMAQ Vision函数工具包,探讨如何通过通用USB摄像头进行图像采集和处理的方法。
包括如何快速搭建软件平台、如何进行单一图像的抓取及图像的常规处理,灰度、二值和增强处理,以及如何获得连续的视频图像采集和压缩。
该方法相比于其他图像获取与处理手段,其具有无法比拟的优势。
它成本低廉,相对于其他语言的实现方法其编程具有极高的效率,并且该方法能满足一般工业、医用和民用需求。
关键词: LabVIEW; USB摄像头;图像采集;图像处理中图分类号: TN911.73⁃34 文献标识码: A 文章编号: 1004⁃373X(2015)20⁃0067⁃04Image acquisition and processing based on LabVIEW and USB cameraJIN Yu1, LI Hongli2(1. Xuancheng Branch of Hefei University of Technology, Xuancheng 242000, China; 2. Hefei University of Technology, Hefei 230009, China)Abstract: To achieve real⁃time image acquisition and processing, the method of image acquisition and processing by using USB camera is discussed on the basis of LabVIEW software platform and NI⁃IMAQ Vision function toolkit. This method includes how to construct software platform quickly, capture the single image, deal with image common processing (grey scale,binary and enhancement processing), and obtain continuous video image acquisition and compression. Compared with other image acquisition and processing means, this method has incomparable advantages. This method has cost low, and high program efficiency relative to other languages’ implementation methods, and can satisfy the requirements of general industrial,medical and civil use.Keywords: LabVIEW; USB camera; image acquisition; image processing0 引言视频采集可将连续的模拟信号图像转换成数字视频,并按数字视频文件的格式保存。
基于USB和LabVIEW的数据采集测试系统设计
![基于USB和LabVIEW的数据采集测试系统设计](https://img.taocdn.com/s3/m/796a59b1b8d528ea81c758f5f61fb7360b4c2b06.png)
长 春大学学报 JOURNAL OF CHANGCHUN UNIVERSITY
Vol. 31 No. 6 Jun. 2021
基于USB和LabVIEW的数据采集测试系统设计
吉淑娇
(长春大学电子信息工程学院,长春130022)
摘 要:利用USB-6009数据采集卡、LabVIEW编程工具和Mysql数据库设计出数据采集系统, 由NextBoard信号源发出信号,利用LabVIEW的IDAQ模块完成双通道的数字系统采集 。通过 TCP模块完成信号传递,利用标示符来确定双通道信号的归属,数字信号采用PXI-6221数据采 集卡通用I/O 口作为信号源,服务端采集到信号并进行2ASK调制后再发送,客户端在接收到信 号后进行解调,实现多信号传递功能。经测试系统可行,能够完成单机采集多机共享的功能。 关键词:LabVIEW;数据采集;模拟信号;数字信号 中图分类号: TP391 文献标志码: A 文章编号: 1009-3907 (2021) 06-0020-04
收稿日期:2020-10-15 基金项目:2020年高等教育教学改革研究课题(SJXGK20-02) 作者简介:吉淑娇(1979-),女,吉林长春人,副教授,博士,主要从事图像处理、虚拟仪器方面研究。
第6期
吉淑娇:基于USB和LabVIEW的数据采集测试系统设计
21
2.1数字信号调制
数字调制数据通过信号控制载波信号的参量变化。幅移键控
参考文献:
[1] 刘刚,王立香,张连俊.LabVIEW8.5编程与虚拟仪器设计[M].北京:电子工业出版社,2010.
[2] 刘晋霞,胡仁喜.LabVIEW2012虚拟仪器从入门到精通[M],北京:机械工业出版社,2014. [3] 吉淑娇,雷艳敏.基于虚拟仪器的温度采集系统设计[J].长春大学学报,2014,24(8):1011-1013.
基于LabVIEW的USB实时数据采集处理系统的实现
![基于LabVIEW的USB实时数据采集处理系统的实现](https://img.taocdn.com/s3/m/e4e3662253d380eb6294dd88d0d233d4b14e3fe8.png)
基于LabVIEW的USB实时数据采集处理系统的实现基于LabVIEW的USB实时数据采集处理系统的实现摘要介绍了以图形化编程语言LabVIEW为应用程序开发平台的USB数据采集处理系统的设计,并给出了LabVIEW对外部动态链接库的调用方法以及USB驱动程序的设计方法。
关键词USB LabVIEW 数据采集通用串行总线USB(Universal Serial Bus)作为一种新型的数据通信接口在越来越广阔的领域得到应用。
而基于USB接口的数据采集卡与传统的PCI卡及ISA卡相比具有即插即用、热插拔、传输速度快、通用性强、易扩展和性价比高等优点。
USB的应用程序一般用Visual C++编写,较为复杂,花费的时间较长。
由美国国家仪器(VI)公司开发的LabVIEW语言是一种基于图形程序的编程语言,内含丰富的数据采集、数据信号分析分析以及控制等子程序,用户利用创建和调用子程序的方法编写程序,使创建的程序模块化,易于调试、理解和维护,而且程序编程简单、直观。
因此它特别适用于数据采集处理系统。
利用它编制USB应用程序,把LabVIEW语言和USB总线紧密结合起来的数据采集系统将集成两者的优点。
USB总线可以实现对外部数据实时高速的采集,把采集的数据传送到主机后再通过LabVIEW的功能模块顺利实现数据显示、分析和存储。
1 USB及其在数据采集设备中的应用USB自在Comdex上亮相以来,已广泛地为各PC厂家所支持。
现在生产的PC几乎都配置了USB接口,Micro soft的Windows98、NT以及Mac OS、Linux等流行操作系统都增加对USB的支持。
USB具有速度快、设备安装和配置容易、易于扩展、能够采用总线供电、使用灵活等主要优点,应用越来越广泛。
一个实用的USB数据采集系统硬件一般包括微控制器、USB通信接口以及根据系统需要添加的A/D转换器和EPROM、SRAM 等。
为了扩展其用途,还可以加上多路模拟开关和数字I/O端口。
基于Labview的USB数据采集系统设计
![基于Labview的USB数据采集系统设计](https://img.taocdn.com/s3/m/8e8a6f82680203d8ce2f247c.png)
基于LabVIEW的USB数据采集系统设计摘要:以设计USB数据采集系统的数据读取和数据处理模块为目的,并对系统数据分析功能进行了详细的说明,还介绍了数据的储存、回放和处理,LabVIEW调用外部动态链接库以及设计CIN节点,并采用VC++编程,通过USB2.0接口将采集到的数据传输到PC机,运用LABVIEW编写控制界面,实现对信号的处理,并且用图形进行显示。
关键词:虚拟仪器,数据处理,LabVIEW,CIN节点中图分类号:TP311.561. 引言LabVIEW软件是一种基于图形开发、调试和运行程序的集成化环境,它提供了4种与其他语言接口的途径,其中CIN技术是从LabVIEW调用C源代码的通用方法。
通用串行总线USB(Universal Serial Bus)作为一种新型的数据通信接口在越来越广阔的领域得到应用。
而基于USB接口的数据采集卡与传统的PCI卡及ISA卡相比具有即插即用、热插拔、传输速度快、通用性强、易扩展和性价比高等优点。
本文在LabVIEW的开发平台上进行数字信号处理和分析系统的设计,PC机与采集卡通过USB2.0进行通信,从而构成一整套数据采集系统。
采用VC++编程,通过USB2.0接口将采集的数据传输到PC机,运用LABVIEW编写控制界面,来实现对信号进行处理,并且用图形进行显示。
使用LabVIEW对外部动态链接库的调用以及USB驱动程序的设计。
系统的软件设计包括驱动程序和应用程序。
参考了NI公司提供的LabVIEW工作平台,编写了虚拟仪器系统的通信驱动程序、数据储存和回放程序、数据处理程序,其中重点介绍了数据处理模块和通信模块的设计。
对系统接口电路程序设计进行了论述,实现LabVIEW对外部动态链接库的调用,采用CIN 结点是本文的特色。
2. LabView信号处理系统设计本文设计的LabView数字信号处理系统由数据读取、数据处理、数据存储和回放三大模块组成。
结构框图如图1所示。
基于USB接口的LabVIEW数据采集与传输系统的设计与实现
![基于USB接口的LabVIEW数据采集与传输系统的设计与实现](https://img.taocdn.com/s3/m/2ad290d5ce2f0066f53322d8.png)
烟台大学硕士学位论文基于USB接口的LabVIEW数据采集与传输系统的设计与实现姓名:刘昌伟申请学位级别:硕士专业:信号与信息处理指导教师:邵左文20090601摘要通用串行总线(USB)作为一种新的总线标准,由于具有接口简单、支持热插拔、传输速率高等优点在数据采集中得到了广泛应用。
本课题结合DSP和USB技术的优点设计了一种基于USB总线和数字信号处理器的多路数据采集系统,具有成本低、集成度高等优点。
采用德州仪器公司先进的高性能数字信号处理器TMS320F2812和赛普拉斯公司的USB 接口芯片,自行设计的多路信号调理模块等电路,实现了集AD转换、数据存储等功能于一体的数据采集与传输系统,可通过USB接口将数据实时传输至PC机或存储至U盘。
主要设计了DSP主控模块、程控信号调理模块、高速ADC模块、嵌入式USB主机接口模块、USB从机接口模块和4通道高速DAC模块,并基于这一硬件平台,通过LabVIEW编制应用程序,把LabVIEW软件和USB总线的优点紧密结合起来,最终实现了数据的采集、处理、显示及存储等功能。
关键词:数字信号处理,数据采集,通用串行总线,LabVIEWAbstractAs a kind of new bus standard, Universal Serial Bus (USB) has been widely applied in the field of the data acquisition because of its easy interface,high transmission rate,supporting hot plug and bining the advantages of the DSP and USB technology, this article designs a suit of the multi-channel data acquisition system based on the USB bus and digital signal processor, which has the advantages of the lower cost, higher integration and so on.Depending on the advanced high-performance digital signal processor of Texas Instruments corporation and USB interface chip of Cypress,this article develops a kind of data acquisition and transmission system which has the function of signal conditioning,analog to digital signal conversion,data storage and other functions.It has a variety of auxiliary circuit to meet the requirement of increasingly complex signal acquisition and processing and the real-time data can be transmitted to the PC or storaged in U disk through the USB interface. This article mainly designs DSP control module, programmable signal conditioning module, high-speed ADC module, embedded USB host interface module, USB slave interface module and 4-channel high-speed DAC module. basing on the hardware platformt, we finally carry out the function of data acquisition, processing, display, storage by using LabVIEW.Key Words:digital signal processing,data acquisition,USB,LabVIEW烟台大学学位论文原创性声明和使用授权说明原创性声明本人郑重声明:所呈交的学位论文,是本人在导师的指导下,独立进行研究工作所取得的成果。
基于LabVIEW的单片机USB数据采集系统设计
![基于LabVIEW的单片机USB数据采集系统设计](https://img.taocdn.com/s3/m/272902472b160b4e767fcf84.png)
中图分类号 :T 2 4 P 6. P 7 ;T 3 8 1
De i La VI sg f M US Da a Ac u sto y t m s d o b EW
CAIGo g x a n -u n
Ke r s MCU;US y wo d : B; d t c ust n NIVI A; L b I a a a q ii o ; i — S a V EW
1 引 言
通用 串行 总线 ( nv r l e a B s S ) U i s r l u ,U B 自从 e aSi 诞生 以来 其发展 速 度异常 惊人 。U B协议从 1 1 S . 过
第 8卷
第 1 期
实 验 科 学 与 技 术
・ 7・ 5
基 于 L b I W 的 单 片 机 U B数 据 采 集 系 统 设 计 aV E S
蔡共 宣
( 河南工业大学机 电工程学院 。郑 州 4 0 0 ) 5 0 7
摘 要 : 以 内置 U B . 制 器 的单 片机 A 8 C 11作 为 主控 芯 片设 计 了单 片机 U B数 据 采 集 系统 。针 对 传 统 方 法 开发 U B S 2 0控 T953 S S
和 1 b s的全 速提 高到 如今 的 4 0Mb s 2M / 8 / 的高度 。
U B作为过去几年里计算机 和嵌入式领域的热点 , S 推动 了计 算机外 设 的飞速 发展 ,同时也将把 计算机
和嵌 人式 领域 的学术 研究 带人更 为深 入 的层 次 。这 是 由于 U B总线 的数据 传 输率 高 ,支 持 即插 即用 , S 使用 方 便 ,并 且 U B能 够 连接 17个外 设 ,因 此 S 2 U B总线 在数 据采 集 系统 中应 用得越 来越 广泛 。 S U B驱动 程序 设 计 是 U B数 据 采集 系 统 的重 S S 要环 节 。传统 的 U B驱 动程 序开发 常采 用 Widw S no s D K(设 备驱 动 程 序 开 发 包 ) 第 三 方 开 发 工具 ( D 或 如 D vr tdo 等 ,D K是 最 底 层 的 驱 动 程 序开 i S r e ui) D 发软件 ,开发 难 度 较 大 。而 在 Lb IW 环境 下 通 aVE
基于LabVIEW与USB接口的实时数据采集系统
![基于LabVIEW与USB接口的实时数据采集系统](https://img.taocdn.com/s3/m/0f6ff1b9bdeb19e8b8f67c1cfad6195f312be8a8.png)
基于LabVIEW与USB接口的实时数据采集系统基于LabVIEW与USB接口的实时数据采集系统1 数据采集系统工程上使用具有PCI、PXI、USB、并口以及串口的计算机来获取测试数据,称为基于PC的数据采集系统。
其中一种是通过插入式的数据采集卡直接获取数据传输给计算机。
鉴于数据采集卡的价格昂贵,且安装不方便等缺点,本文提出使用STC单片机作为前端的数据采集系统,利用CH341T芯片的USB总线转异步串口的功能,将采集数据只通过一条USB线传输给PC机,最后在LabVIEW平台下进行数据的显示、分析、处理。
1.1 系统组成与工作原理本系统总体结构框图。
主要包括有STC12C5410AD单片机和CH341T转换芯片组成的数据采集、转换、传输部分,以及基于PC机的LabVlEW软件构成的数据处理部分。
首先,被测电压模拟信号通过电平变换电路进入STC单片机的AD转换通道,待转换完成后利用CH341T芯片的USB转串口的功能,通过USB接口传输给PC机,最后由LabVIEW软件分析处理。
2 下位机系统设计2.1 硬件设计部分系统硬件原理图。
系统采用的MCU为STC12C5410AD,采用的USB接口芯片为CH- 341T,利用该芯片的USB转串口的功能将数据传输到上位机,从而构成数据采集系统。
2.1.1 STC12C5410AD单片机STC12C5410AD系列单片机是单时钟/机器周期(1T)的兼容8051内核单片机,是高速/低功耗的新一代增强型8051单片机,内部集成MAX810专用复位电路。
10KBFLASH程序存储器,512字节SRAM,有8路10位高速A/D转换器,速度可达100KHz。
实际工作频率可达48MHz。
在应用时,需根据实际情况设定晶振频率,本系统采用11.0592MHz的晶振。
本例中采用P1.0作为A/D转换通道。
由于各A/D转换通道的输入电压范围为0~5V,对于双极性信号来说,直接输入会被削掉负半波。
