数控机床的主传动系统(1)
数控车床的主传动系统设计PPT
在进行动态特性分析时，需要考虑主轴的转速、转矩和刚度等参数，以及传动系统的固有频率和阻尼比等特性。 通过分析这些参数，可以评估主传动系统在加工过程中的稳定性，预测可能出现的振动和噪声问题，并采取相应 的措施进行优化设计。
强度与刚度分析
总结词
强度与刚度分析是评估主传动系统在承受外力和变形时的性能表现，以确保系统的可靠性和稳定性。
总结词：传统设计
详细描述：该实例介绍了一种传统的数控车床主传动系统设计，主要采用齿轮传 动和链传动组合的方式，具有结构简单、可靠性高的优点，但效率较低，适用于 一般加工需求。
实例二：主传动系统的改进设计
总结词：优化设计
详细描述：该实例针对传统主传动系统的不足，进行了优化改进。采用新型轴承和材料，提高了传动效率和稳定性，减少了 维护成本，适用于高精度、高效率的加工需求。
设计目的和意义
设计目的
设计出高效、稳定、可靠的数控车床主传动系统，满足加工精度和效率的要求， 提高生产效率和产品质量。
意义
主传动系统设计的优劣直接影响到数控车床的性能和加工精度，进而影响到整个 机械制造行业的生产水平和产品质量。因此，对数控车床主传动系统进行合理设 计，对于提高机械制造行业的整体水平具有重要意义。
要点二
详细描述
在进行热特性分析时，需要考虑主轴的转速、切削力和材 料导热系数等参数。通过建立热传导模型，可以预测主传 动系统在不同工况下的温度变化和热变形情况。根据分析 结果，可以采取相应的散热措施和热补偿技术，提高系统 的热稳定性和加工精度。
06 主传动系统实例分析
实例一：某型号数控车床主传动系统设计
高耐磨材料
选用高耐磨材料，如陶瓷和硬质 合金，以提高主传动系统的使用 寿命和可靠性，减少维护成本。
第三章数控机床的主传动系统
第三章 数控机床的主传动系统
(3)突入滚道式润滑方式 如图3—10所示为适应该要求而设计的特殊轴承。 润滑油的进油口在内滚道附近，利用高速轴承的泵 效应，把润滑油吸人滚道。
若进油口较高，则泵效应差，当进油接近外滚道 时则成为排放口了，油液将不能进入轴承内部。
第三章 数控机床的主传动系统
3．冷却润滑技术的研究 过去，加工中心机床主轴轴承大都采用油脂润滑方 式，为了适应主轴转速向更高速化发展的需要，新 的冷却润滑方式相继开发出来，见表3—2。
第三章 数控机床的主传动系统
第一章 数控机床概述
(1)油气润滑方式 这种润滑方式不同于油雾方式， 油气润滑是用压缩空气把小油滴送进轴承空隙中， 油量大小可达最佳值，压缩空气有散热作用，润滑 油可回收，不污染周围空气。图3—8是油气润滑 原理图。
1．主轴部件常用滚动轴承的类型 图3—13a为锥孔双列圆柱滚子轴承，内圈 为1：12的锥孔，当内圈沿锥形轴颈轴向移 动时，内圈胀大以调整滚道的间隙。滚子数 目多，两列滚子交错排列，因而承载能力大， 刚性好，允许转速高。它的内、外圈均较薄， 因此，要求主轴颈与箱体孔均有较高的制造 精度，以免轴颈与箱体孔的形状误差使轴承 滚道发生畸变而影响主轴的旋转精度。该轴 承只能承受径向载荷。
第一章 数控机床概述
(2)热变形 电动机、主轴及传动件都是热源。低温升、小
的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度
主轴的旋转精度是指装配后，在无载荷、低速转 动条件下测量主轴前端和距离前端300mm处的径 向圆跳动和端面圆跳动值。主轴在工作速度旋转时 测量上述的两项精度称为运动精度。数控机床要求 有高的旋转精度和运动精度。

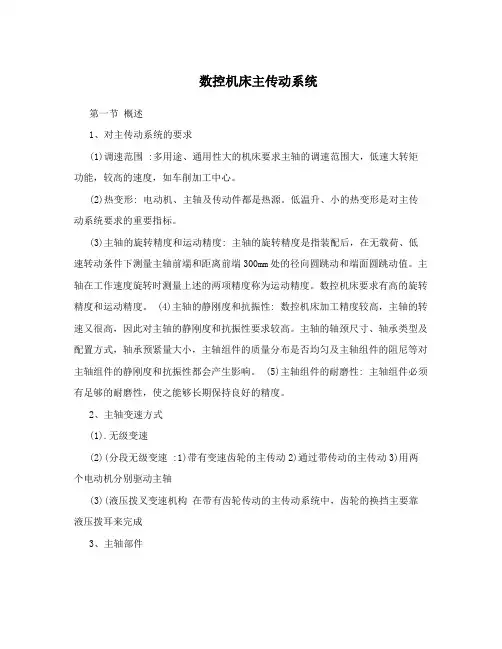

数控机床主传动系统
数控机床主传动系统第一节概述1、对主传动系统的要求(1)调速范围 :多用途、通用性大的机床要求主轴的调速范围大，低速大转矩功能，较高的速度，如车削加工中心。
(2)热变形: 电动机、主轴及传动件都是热源。
低温升、小的热变形是对主传动系统要求的重要指标。
(3)主轴的旋转精度和运动精度: 主轴的旋转精度是指装配后，在无载荷、低速转动条件下测量主轴前端和距离前端300mm处的径向圆跳动和端面圆跳动值。
主轴在工作速度旋转时测量上述的两项精度称为运动精度。
数控机床要求有高的旋转精度和运动精度。
(4)主轴的静刚度和抗振性: 数控机床加工精度较高，主轴的转速又很高，因此对主轴的静刚度和抗振性要求较高。
主轴的轴颈尺寸、轴承类型及配置方式，轴承预紧量大小，主轴组件的质量分布是否均匀及主轴组件的阻尼等对主轴组件的静刚度和抗振性都会产生影响。
(5)主轴组件的耐磨性: 主轴组件必须有足够的耐磨性，使之能够长期保持良好的精度。
2、主轴变速方式(1).无级变速(2)(分段无级变速 :1)带有变速齿轮的主传动2)通过带传动的主传动3)用两个电动机分别驱动主轴(3)(液压拨叉变速机构在带有齿轮传动的主传动系统中，齿轮的换挡主要靠液压拨耳来完成3、主轴部件主轴部件是机床的一个关键部件，它包括主轴的支承、安装在主轴上的传动零件等。
机床的主轴部件满足的要求:主轴的回转精度、部件的结构刚度和抗振性、运转温度和热稳定性以及部件的耐磨性和精度保持能力等。
对于数控机床尤其是自动换刀数控机床，为了实现刀具在主轴上的自动装卸与夹持，还必须有刀具的自动夹紧装置、主轴准停装置和主轴孔的清理装置等结构。
(1)、主轴端部的结构形状主轴端部用于安装刀具或夹持工件的夹具，在设计要求上，应能保证定位准确、安装可靠、联接牢固、装卸方便，并能传递足够的转矩主轴为空心，前端有莫氏锥度孔，用以安装顶尖或心轴。
1)莫氏锥度是一个锥度的国际标准，用于静配合以精确定位。
数控机床的主传动系统方式
数控机床的主传动系统方式
1、数控机床对其主传动系统要求：
机床原点、坐标系和参考点
1）调速功能
2）功率要求
3）精度要求
4）动态响应性能
2、主传动方式
主轴在数控机床机械结构中起了非常重要的地位，如图1所示。
图数控机床的主轴系统
数控机床的主传动方式主要有三种：
1）带有二级齿轮变速的主传动方式。
2）通过定比传动的主传动方式，如1所示，主轴电机经定比传动传递给主轴，定比传动采用齿轮传动或带传动。
3）由主轴电机直接驱动的主传动方式，如图2所示。
图2 同步齿形带主传动方式图3 电主轴（电机直接驱动的主传动方式）
3、主轴部件结构
数控机床的主轴部件包括主轴、主轴的支承轴承和安装在主轴上的传动零件等。
主轴部件是机床的重要部件，其结构的先进性已成为衡量机床水平的标志之一。
4、主轴部件的支承
机床主轴带着刀具或夹具在支承件中作回转运动，需要传递切削扭矩，承受切削抗力，并保证必要的旋转精度。
数控机床主轴支承根据主轴部件的转速、承载能力及回转精度等要求的不同而采用不同种类的轴承。
5、主轴的准停装置
主轴的准停是指数控机床的主轴每次能准确停止在一个固定的位置上。
数控机床的主传动系统
三、 典型数控机床的主轴部件
主轴部件是数控机床的关键部件，其 精度、刚度和热变形对加工质量有直接的 影响。本节主要介绍数控车床、数控铣床 和加工中心的主轴部件结构。
在自动换刀过程时，能自动松开 和夹紧刀具夹紧是主轴部件典型
结构。
要求恒功率调速范围尽可能大，以便在尽 可能低的速度下，利用其全功率。
变速范围负载波动时，速度应稳定。
AD-15B FANUC αP18/6000i电机功能曲线图
控制功能的多样化 • 同步控制功能：CNC车床车螺纹用； • 主轴准停功能：加工中心自动换刀、自动装卸 、 CNC车床车螺纹用；（主轴实现定向控制） • 恒线速切削功能：CNC车床和CNC磨床在进行 端面加工时，为了保证端面加工的粗糙度要求 ，要求接触点处的线速度为恒值；(AD-15B以车 代磨，零件表面粗糙度能达到0.8，铝件0.4) • C轴控制功能：车削中心。
对加工中心除上述要求外，还应有：(在机械 结构方面) 刀具的自动夹紧装置 主轴的准停装置 主轴孔的清理装置等
1、主轴端部的结构
端部用于安装刀具或夹持工件的夹具， 因此，要保证刀具或夹具定位（轴向、定 心）准确，装夹可靠、牢固，而且装卸方 便。
目前，主轴的端部形状已标准化。
图2-9（a）所示为车床主轴端部，卡盘靠前端 的短圆锥面和凸缘端面定位，用端面键传递扭 矩，卡盘装有固定螺栓。卡盘装于主轴端部时， 螺栓从凸缘的孔中穿过，转动快卸卡盘将数个 螺栓同时拴住，再拧紧螺母将卡盘固定在主轴 端部。主轴为空心轴，前端为莫式锥孔，用于 安装顶尖或心轴。 图2-9（b）所示为铣镗床主轴端部（用拉杆从 主轴后端拉紧，铣刀上有螺纹孔） 图2-9（c）所示为外圆磨床砂轮主轴端部
20215302021530may3020213020215302021530202151212202151213主轴电动机202151214202151215主轴电动机202151216转速较高变速范围不大的小型数控机床常用它通过一级带传动实现变速不用齿轮变速受电动机调速范围的限制适用于高速低扭矩特性要求的主轴鑫盛ad15ad25202151217鑫盛ad15454500rmin454500rpm202151218202151219两个电动机分别驱动主轴图21c调速电动机直接驱动主轴图21de一种为
数控机床的主传动方式
数控机床的主传动方式数控机床的主传动方式有多种，常见的有伺服电机驱动方式、主轴伺服驱动方式和液压驱动方式。
1. 伺服电机驱动方式：伺服电机驱动方式是数控机床最常见的主传动方式之一。
伺服电机是一种特殊的电机，它能够根据控制信号精确地控制转速和位置。
在数控机床中，伺服电机通常用于驱动主轴、进给轴和其他重要的运动部件。
采用伺服电机驱动方式的数控机床具有运动精度高、响应速度快、动态性能好的优点，广泛应用于高精度加工领域。
2. 主轴伺服驱动方式：主轴伺服驱动方式是一种专门针对主轴进行优化设计的传动方式。
在数控机床中，主轴承担着主要的加工任务，因此主轴伺服驱动方式的设计对于整个机床的加工质量和效率具有重要影响。
主轴伺服驱动方式通常采用伺服电机和蜗轮蜗杆传动机构，通过伺服系统的精确控制来实现主轴的旋转运动。
采用主轴伺服驱动方式的数控机床具有转速范围宽、加工效率高、加工精度好的优点。
3. 液压驱动方式：液压驱动方式是一种利用液压系统实现主传动的方式。
液压驱动方式适用于大型数控机床，特别是用于锻压、冲压、剪切等需要大力矩和力量的加工任务。
液压驱动方式主要通过液压泵、液压缸和液压阀等液压元件实现主传动，具有输出力矩大、传动平稳、可靠性高的优点。
在液压驱动方式下，数控机床能够实现高压、高速、重载的大功率加工任务，适用于重型加工领域。
除了以上主要的传动方式，还有一些其他的传动方式，如：齿轮传动、带传动、链传动等，这些传动方式在一些特定的数控机床中也有应用。
需要根据具体的数控机床的加工任务和要求来选择合适的主传动方式，以实现高效、精密的加工。
数控机床的主传动系统
高速加工、精密定位
主轴驱动系统的设计与选择
设计原则
高可靠性 良好的动态响应 经济性考虑
选择因素
机床类型 加工要求 成本预算
常见类型
交流伺服驱动系统 直流传动系统 混合驱动系统
● 03
第3章 数控机床的进给传动 系统
进给传动系统的组成与作 用
进给传动系统主要包括进给驱动装置、进给传动 机构和进给系统的控制与调节三个部分。进给驱 动装置负责提供动力，进给传动机构负责传递动 力并实现所需的运动轨迹，进给系统的控制与调 节负责对整个系统的运行进行精确控制。
主传动系统是数控机床的核心部件之一，它主要 由主轴装置、传动装置、主轴驱动系统等组成， 负责传递动力并确保机床加工的精度和速度。
主轴的类型与特性
电主轴
高速、高精度
复合主轴
结合电主轴与机 械主轴特点
机械主轴
结构简单、成本 低
主轴定向控制
01 控制意义
保证加工精度
02 控制方法
光电编码器、霍尔效应
部分控制信号依赖于反馈信号
电气控制系统的故障诊断与维 护
故障诊断方法包括观察法、信号分析法、模拟法 等；故障诊断的步骤包括故障现象的观察、故障 原因的分析、故障诊断的结果等；电气控制系统 的维护措施包括定期检查、及时维修、更换故障 部件等。
● 06
第6章 总结
数控机床主传动系统的重要性和 影响因素
夹具系统的性能评价
夹具的刚度 与稳定性
夹具的刚度与稳 定性直接影响到
加工精度
夹具的重复 定位精度
夹具的重复定位 精度直接影响到
加工效率
夹具的装夹 误差
夹具的装夹误差 会导致工件加工
误差
数控主传动系统实训报告
一、实训目的通过本次数控主传动系统实训，使学生了解数控机床主传动系统的基本组成、工作原理及故障诊断方法，掌握数控机床主传动系统的操作技能，提高学生的实践能力和工程素质。
二、实训内容1. 数控机床主传动系统概述（1）数控机床主传动系统的组成数控机床主传动系统主要由主轴、主轴箱、传动轴、联轴器、带轮、齿轮等组成。
（2）数控机床主传动系统的工作原理数控机床主传动系统通过主轴带动工件进行旋转运动，实现工件的高精度加工。
主轴箱内的齿轮和带轮通过传动轴将动力传递到主轴，实现主轴的旋转。
2. 数控机床主传动系统操作（1）主轴启动与停止①启动主轴：按下启动按钮，主轴开始旋转。
②停止主轴：按下停止按钮，主轴停止旋转。
（2）主轴转速调节①通过操作面板上的转速选择按钮，选择所需的主轴转速。
②按下转速设置按钮，设置所需的主轴转速。
③按下确认按钮，主轴转速设定完成。
3. 数控机床主传动系统故障诊断与维修（1）故障诊断方法①观察法：观察主传动系统是否有异常现象，如振动、噪音等。
②听诊法：通过听诊器听取主传动系统的声音，判断故障原因。
③测量法：使用万用表等测量工具，测量主传动系统各部件的电压、电流、电阻等参数。
（2）常见故障及维修方法①主轴振动：检查主轴与轴承的配合是否紧密，如有松动，则进行紧固。
②主轴噪音：检查主轴箱内齿轮、带轮等部件是否有磨损，如有磨损，则进行更换。
③主轴转速不稳定：检查主轴箱内齿轮、带轮等部件的啮合情况，如有异常，则进行调整。
三、实训总结1. 通过本次实训，使学生了解了数控机床主传动系统的基本组成、工作原理及故障诊断方法，掌握了数控机床主传动系统的操作技能。
2. 实训过程中，学生积极参与，认真操作，提高了实践能力和工程素质。
3. 本次实训有助于提高学生对数控机床主传动系统的认识，为今后从事数控机床维修和操作工作打下基础。
四、实训建议1. 在实训过程中，教师应加强对学生的指导，确保实训过程的安全、顺利进行。
数控机床的主传动系统资料
电机散热
电机振动
定期检查电机散热风扇是否正常运转， 如发现风扇故障应及时维修或更换。
检查电机运转时的振动情况，如发现 异常振动应及缘电阻，确保电机 绝缘良好，防止电机短路或接地故障。
主轴箱的维护与保养
主轴箱清洁
定期清理主轴箱内的灰尘和杂物， 保持主轴箱内部清洁。
传动装置清洁
清理传动装置内部的灰尘和杂物，保持传动装置 内部清洁。
05
数控机床主传动系统的故障诊断与排
除
主轴故障诊断与排除
主轴转动异常
检查主轴电机、传动带、轴承等部件是否正常，以及润滑系统是否工作正常。
主轴定位不准
检查主轴编码器、定位检测元件、数控系统参数等是否正确设置和连接。
主轴电机故障诊断与排除
04
主轴箱的散热性能和密封性能对机床的运 行稳定性和精度有重要影响。
传动装置
传动装置是连接主轴电机和主 轴的中间环节。
传动装置需要具备高精度、高 刚度和低噪音等特点，以确保
主轴的旋转精度和稳定性。
常见的传动装置包括皮带、齿 轮和传动链等。
传动装置的维护和调整对机床 的运行稳定性和精度有重要影 响。
电机无法启动
检查电源是否正常、电机控制电路是否正常、主轴电机是否 过载等。
电机过热
检查电机冷却系统是否正常、电机负载是否过大、电机轴承 是否损坏等。
主轴箱故障诊断与排除
主轴箱振动
检查主轴箱安装基础是否稳固、主轴 箱内部齿轮和轴承是否损坏等。
主轴箱噪音
检查主轴箱内部齿轮和轴承是否润滑 良好、主轴箱内部是否有异物等。
箱体紧固
检查主轴箱各部位螺丝是否紧固， 防止因螺丝松动导致主轴箱振动或 移位。
油标检查
数控机床的主传动系统
数控机床的主传动系统一、主传动装置1．数控机床主传动系统的特点（1）转速高、功率大(2）调速范围宽（3）主轴能自动实现无级变速，转速变换迅速可靠（4）数控机床的主轴组件具有较大的刚度、较高的精度和高的耐磨性能（5）在加工中心上，还具有安装刀具和刀具交换所需的自动夹紧装置，以及主轴定向准停装置，以保证刀具和主轴、刀库、机械手的正确啮合。
（6)为了扩大机床功能，一些数控机床的主轴能实现C轴功能（主轴回转角度的控制）2．数控机床主传动装置（1）带有二级齿轮的变速装置确保低速时输出大扭矩，扩大恒功率调速范围，以满足机床重切削时对输出扭矩特性的要求。
（2)采用定比传动装置定比传动装置常用同步齿形带或三角带连接电机与主轴，避免了齿轮传动引起的振动与噪声。
（3）采用电主轴电主轴传动方式大大简化了主轴箱体与主轴的结构,主轴部件的刚性更好。
但主轴输出扭矩小，电机发热对主轴影响较大,需对主轴进行强制冷却.二、主轴结构1．数控车床主轴部件结构1、5—螺钉；2—带轮连接盘；3、15、16—螺钉；4—端盖；6—圆柱滚珠轴承；7、9、11、12—挡圈；8—热调整套；10、13、17—角接触球轴承；14—卡盘过渡盘；18—主轴；19—主轴箱箱体数控车床主轴部件结构示意图1—驱动爪；2—卡爪；3—卡盘；4—活塞杆；5—液压缸；6、7—行程开关液压驱动动力的自定心夹盘2．数控加工中心（镗、铣床）主轴部件结构（1）刀具夹紧装置和切屑清除装置1－刀架；2－拉钉；3－主轴；4-拉杆；5－碟形弹簧；6－活塞；7－液压缸（或气缸）；8、10－行程开关；9－压缩空气管接头；11－弹簧；12－钢球；13－端面键数控立式加工中心主轴部件（2)主轴准停装置1－多楔带轮；2－磁传感器；3－永久磁铁；4－垫片；5－主轴主轴准停装置的工作原理3．内装电主轴的主轴部件结构1－刀具系统；2、9－捕捉轴承；3、8－传感器；4、7－径向轴承；5－轴向推力轴承；6－高频电动机；10－冷却水管路；11－气－液压力放大器用磁悬浮轴承的高速加工中心电主轴部件1—转子；2—定子；3—箱体；4—主轴数控车床电主轴部件电主轴主要融合了以下技术：（1）高速电机技术其关键技术是高速度下的动平衡。
数控机床的主传动系统
联轴器直接与主轴联接
其优点是结构紧凑，传动效率高，但主轴转速的变化及转矩的输出完全 受电机的限制，随着主轴电机性能的提高，这种形式越来越多地被采用；
内装电机主轴
这种主传动方式大大简化了主轴箱体与主轴的结构，有效地提高了主轴 部件的刚度，主轴转速高，但主轴输出扭矩小，电机发热对主轴的精度 影响较大。
数控机床的主传动系统
1.1 主传动系统的结构与特点 1.数控机床的传动系统 在数控机床的主轴电机、传动元件和主轴构成的具有运动 传动联系的系统称为主传动系统。由于现代数控机床常采用直 流或交流调速电机作为主运动的动力源，主要由电机实现主运 动的变速，使得数控机床的主传动系统的结构大大简化。
1）带有变速齿轮的主传动
排油泵强制排油到恒温邮箱，以达到润滑、冷却的目的。
2．主轴的密封
主轴的密封有接触式和非接触式两种。 接触式: 有摩擦和磨损，发热严重，用于低速主轴。 非接触式: 迷宫式和隙缝式，发热很小，应用广泛。 为保证密封作用，旋转部分与固定部分之间的径向间隙应小于
（a）主轴准停换刀
4.主轴组件的润滑与密封
1）主轴润滑 主轴润滑的作用减少摩擦，降低机床温度，是带走摩擦所产生的热量，
减少机床热变形。机床的润滑凡是主要有以下两种： （1）油气润滑方式。油气润滑是定时定量地把油雾送进轴承空隙中，这
种送油方式是间歇式的；而油雾润滑则是连续供给油雾。 （2）喷注润滑方式。它用较大流量的恒温油喷注到主轴轴承上，然后由
合机床的镗孔车端面头主轴组件。 （5）主轴作旋转运动又作行星运动的主轴组件。
2）主轴端部的结构
主轴端部用于安装刀具或夹持安装工件的夹具。其结构应保证 定位准确，夹紧牢固可靠，能传递足够大的扭矩，安装、拆卸 方便。主轴端部的结构已经标准化，如图3-4所示为六种通用 的结构形式。
数控机床主传动系统
伺服驱动系统的性能决定了数控机床的动态特性和加工精度。
主轴与卡盘
主轴是数控机床主传动系统的输 出部件，它能够带动刀具或工件
旋转。
主轴通常采用高精度轴承和刀具 夹紧装置，以确保加工过程中的
稳定性和精度。
类型与分类
类型
数控机床主传动系统根据其结构和工作原理的不同，可以分为多种类型，如机械主传动系统、液压主 传动系统、电气主传动系统等。
分类
数控机床主传动系统还可以根据其传动方式的不同进行分类，如带传动、链传动、齿轮传动等。不同 类型的数控机床主传动系统具有不同的特点和应用范围，需要根据具体的加工需求和加工条件进行选 择。
主轴定位精度与重复定位精度
主轴定位精度
主轴在特定位置的准确度，决定了加 工零件的尺寸精度。定位精度越高， 加工精度越好。
重复定位精度
主轴在相同位置的重复精度，反映了 主轴运动的稳定性。重复定位精度越 高，主轴运动越稳定。
热稳定性与动态特性
热稳定性
主轴在切削过程中抵抗温度变化的能力，热稳定性越高，加工过程中主轴的性能越稳定。
动态特性
主轴在动态切削过程中的表现，包括振动、噪声等。动态特性越好，切削过程越平稳，加工表面质量越高。
04
主传动系统的控制技术
数控编程与加工技术
数控编程
根据加工需求，使用数控编程语言（如G代码）对机床进行编程，以控制主轴的运动轨 迹和加工过程。
加工工艺
根据工件材料、加工要求和刀具特性，选择合适的加工工艺，如粗加工、半精加工和精 加工等，以确保加工质量和效率。
特点
数控机床主传动系统具有高精度、高 效率、高稳定性等特点，能够满足复 杂、高效、高ห้องสมุดไป่ตู้度的加工需求。
数控机床的主传动系统
01
高精度传动
数控机床主传动系统采用高精度轴承、齿轮等传动元件，确保主轴的高
精度旋转。高精度传动有助于提高加工精度和降低表面粗糙度。
02 03
动态稳定性
主传动系统具备良好的动态稳定性，能够抵抗各种外部干扰和切削力变 化。动态稳定性确保了机床在高速、重负荷切削条件下的稳定运行，提 高加工效率和成品率。
自动化加工
数控机床能够按照预先编程的加工程序，自动完成工件 的切削、钻孔、铣削等各种加工操作。
主传动系统的重要性
机床核心部件
主传动系统是数控机床的核心部件之一，它负责 将电机的动力传递给主轴，从而驱动刀具进行切 削加工。
加工精度和效率
主传动系统的性能直接影响到数控机床的加工精 度和加工效率，因此，对主传动系统进行深入研 究具有重要意义。
传动装置
功能Байду номын сангаас述
传动装置负责将主电机产生的动 力传递到变速机构或主轴，以实
现机床的切削加工。
常见类型
传动装置可采用带传动、链传动 、齿轮传动或同步带传动等方式
。
设计要点
在传动装置的设计过程中，需要 考虑传动效率、传动精度、噪音 、振动、抗冲击能力等因素，确 保传动装置能够满足机床的加工
精度和稳定性要求。
结构特点
主轴通常采用高精度轴承支撑，确保高速旋转时的稳定性 和精度。同时，主轴上还可能配备有冷却系统、润滑系统 、主轴电机等辅助装置。
性能要求
主轴应具有足够的刚度、抗震性和热稳定性，以确保在各 种切削条件下均能保持较高的加工精度和表面质量。
03
主传动系统的工作原理
电动机驱动
电动机选择
数控机床主传动系统通常采用交 流伺服电动机或直流伺服电动机 作为动力源，以满足高精度、高 速度和高刚度的要求。
数控机床主传动系统
数控机床主传动系统
• 课程导引 • （1）主传动系统
如图3-2所示为VMC-15加工中心的主传动结构，其主 传动路线为：交流主电动机(150～7500r／min无级调 速)→1∶1多楔带传动→主轴。
a)各种钻床
b)铣、镗床
c)外圆磨床、平面磨统
• 3.2 主轴及其部件结构
• 2.主轴的主要尺寸参数 • （1）主轴直径
主轴直径越大，其刚度越高，但增加直径使得轴承和 轴上其他零件的尺寸相应增大。轴承直径越大，同精度等 级的轴承公差值也越大，同时轴承极限转速下降，要保证 主轴的旋转精度就越困难。
• 3.1 数控机床的主轴系统
数控机床主传动系统
• 3.1.2 主传动变速的方式
•
数控机床主运动调速范围很宽，其主轴的传动变速方
式主要有以下几种：
图3-4 数控机床主传动的四种配置方式 a)齿轮变速 b)带传动 c)两个电动机分别驱动 d)电主轴
• 1.带有变速齿轮的主轴传动（分段无级变速）
数控机床主传动系统
数控机床结构与故障检修
Structure and maintenance of NC
第3章 数控机床主传动系统
The main drive system of NC
CONTENTS 目 录
一 数控机床的主轴系统 二 主轴及其部件结构 三 典型机床主轴结构
• 课程导引
数控机床主传动系统
如图所示VMC-15加工中 心，工作台行程X/Y/Z向 20in/16in/20in（ 1inc=25.4mm），快进速 度400in/min，主轴转速 150—7500r/min，定位精 度±0.0002in，主电机功 率11.2KW。
数控机床的主传动系统
目前，主轴准停装置很多，主要分为机械式和电气式两种。传统的做 法是采用机械挡块等来定向。图5-26为V形槽轮定位盘准停装置原理图 ，在主轴上固定一个V形槽定位盘，使V形槽与主轴上的端面键保持所 需要的相对位置关系。当主轴需要停车换刀时，发出降速信号，主轴转 换到最低速运转，时间继电器开始动作，并延时4～6s后，无触点开关1 接通电源，当主轴转到图示位置即V形槽轮定位盘3上的感应块2与无触 点开关1相接触后发出信号，使主轴电动机停转。另一延时继电器延时 0.2～0.4s后，压力油进入定位液压缸下腔，使定向活塞向左移动，当定 向活塞上的定向滚轮5顶入定位盘的V形槽内时，行程开关LS2发出信号 ，主轴准停完成。若延时继电器延时1s后行程开关LS2仍不发信号，说 明准停没完成，需使定向活塞 6后退，重新准停。当活塞杆向右移到位 时，行程开关LS1发出定向滚轮5退出凸轮定位盘凹槽的信号，此时主轴 可启动工作。
图5-29 电主轴部件 1-转子 2-定子 3-箱体 4-主轴
电主轴的出现大大简化了主运动系统结构，实现了所谓的“零传动”，它具有结 构紧凑、重量轻、惯性小、动态特性好等优点，并可改善机床的动平衡，避免振动 和噪声，在超高速切削机床上得到了广泛的应用。
图示为刀具的夹紧状态，碟形弹簧13通过拉杆7，双瓣卡爪5，在内 套21的作用下，将刀柄的尾端拉紧。当换刀时，要求松开刀柄，此时， 在主轴上端油缸的上腔A通入压力油，活塞14的端部即推动拉杆7向下移 动，同时压缩碟形弹簧13，当拉杆7下移到使卡爪5的下端移出套筒时， 在弹簧6的作用下，卡爪张开，喷气头20将刀柄顶松，刀具即可由机械 手拔出。待机械手将新刀装入后，油缸12的下腔通入压力油，活塞14向 上移，碟形弹簧伸长将拉杆7和卡爪5拉着向上，卡爪5重新进入套筒21 ，将刀柄拉紧。活塞14移动的两个极限位置都有相应的行程开关作用， 作为刀具松开和夹紧的回答信号。
