500kV常规变电站二次设备智能化改造
500kV常规变电站综自改造探讨

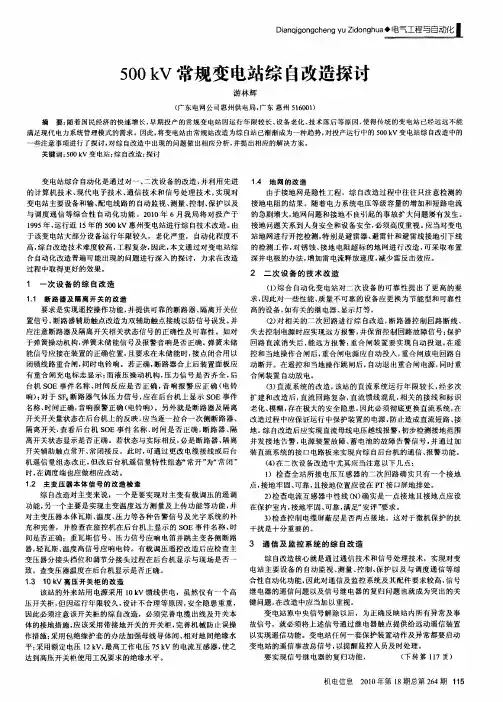

![500kV常规变电站综自改造探讨](https://img.taocdn.com/s3/m/9589fb2e58fb770bf78a55d4.png)
满足现代 电力系统管理模式 的需求 。因此 , 将变 电站由常规站改造 为综 自站 已渐渐成为一种趋势 , 对投产运行 中的 5 0k 0 V变 电站 综 自改造 中的
一
些注意事项进行 了探讨 , 综 自改造 中出现 的问题做 出相应分析, 对 并提 出相应的解决方案 。
关键 词: 0 5 0 V变 电站 ; 自改造 ; 讨 k 综 探
1 一次设 备 的综 自改造
11 断路 器及 隔 离开关 的 改造 .
要求 是 实现遥 控操 作功 能 , 并提 供可 靠 的断 路器 、 隔离 开关位 高 的设备 , 有关 的继 电器 、 如 显示灯 等 。 置信 号。 断路 器辅 助触 点改造 为双 辅助 触点接 线 以防 信号误 发 。 并 应 注意 断路 器及 隔离 开关相 关状 态 信号 的 正确性 及 可靠 性 。如对 失去 控制 电源 时应 实现远 方 报警 , 保 留控 制 回路 故障 信号 ; 并 保护 于弹簧操 动机 构 , 簧未 储 能信号 及报警 音 响是 否正确 。 弹 弹簧 未储 回 路直 流 消失 后 , 能远 方报 警 ; 合 闸装 置 要实 现 自动 投 退 , 重 在遥
高 , 自改造技 术难 度较 高 , 综 工程 复杂 , 因此 , 本文通 过 对变 电站综 的检 测工 作 , 锈 蚀 、 地 电阻超 标 的地 网进 行 改造 , 对 接 可采 取 布置 合 自动化 改造 普遍可 能出现 的 问题进 行深 入 的探 讨 ,力求 在 改造 深 井 电极 的办法 , 增加 雷 电流释放 速度 , 少雷 反击效 应 。 减
过程 中取 得更好 的效 果 。
2 二 次 设 备 的 技 术 改 造
() 合 自动 化变 电站对 二 次 设备 的可 靠 性 提 出 了更 高 的要 1综 求, 因此 对一 些性 能、 量不 可靠 的设备应 更 换为 节能 型和 可靠 性 质 () 相关 的 二次 回路 进 行综 自改造 , 2对 断路 器 控制 回 路 断线 、
变电站电气二次设备及自动化改造
![变电站电气二次设备及自动化改造](https://img.taocdn.com/s3/m/5b409f0058f5f61fb6366674.png)
变电站电气二次设备及自动化改造摘要:在电力系统中,变电站是极为关键的一部分。
设计合理的变电站能够有效保证电力系统运行的稳定性。
在我国变电站的发展过程中,其智能化、自动化水平在不断提高,电气二次设备的自动化程度也在不断提高。
通过分析和介绍变电站电气二次设备的自动化改造,以期为日后提升变电站电气二次设备的自动化水平提供帮助。
关键词:变电站;电气二次设备;自动化设计改造随着我国科学技术水平的不断发展,变电站电气二次设备自动化设计改造的技术水平也在不断的提高。
自动化变电站将现代化的网络技术与变电站自身的功能结合在了一起,一方面实现了电网信息的共享,另一方面还对变电站的运行情况进行了实时的监控。
自动化变电站的优点随着综合自动化技术的不断发展,自动化变电站将现代网络技术与变电站自身功能进行有机结合,实现了电网信息资源的共享和对变电站运行情况的实时监控。
如此一来,既能将电力通信和变电站控制系统本身高效融合,实现集通信、控制和保护于一体的功能,又可以最大限度减少电力系统本身的占地面积,为变电站电力工作人员带来实际操作上的便利。
此外,自动化变电站还能对数据实现全天候记录和观察。
变电站电气二次设备与变电站自动化之间的关系变电站自动化是指利用计算机技术、信息数据处理技术以及网络通信技术等高科技技术对变电站的运行情况进行监控,通过这些高科技技术的应用,能够有效的实现信息之间的交换和共享,以此进一步促进变电站的在智能环境下运行。
变电站电气二次设备自动化系统在运行的同时也为一次设备的运行提供了技术方面的保障。
也就是说我们也可以将变电站自动化看作是二次设备其中的一个部分,其主要是为了保护线路中的一次设备。
但是在实际的运行中,变电站自动化系统与变电站电气二次设计在功能上还存在着一些差距,随着计算机技术和通信技术的广泛应用,自动化技术也已经成了变电站技术应用的主流。
而这种自动化技术也为二次设备配置了相应的监控、测量、以及保护方面的装置。
常规变电站智能化改造实施方案
![常规变电站智能化改造实施方案](https://img.taocdn.com/s3/m/37217a8188eb172ded630b1c59eef8c75fbf9503.png)
实施效果评估
通过技术难点分析和解决方案设计,实现了对改造过程中可能出现的问题的有效 应对。
通过对实施效果的智能化改 造提供了有益的参考。
CHAPTER 05
改造方案经济效益分析
投资成本估算
设备购置费用
根据智能化改造需求,计算需要购置的智能设备、系统及软件的 投资成本。
安装调试难度大
由于改造工程涉及到大量设备的安装和调试 ,需要投入大量人力和时间,同时需要充分 考虑现场环境和安装条件。
解决方案设计
制定详细的设备升级和替换方 案,明确新旧设备的兼容性要 求和性能指标。
建立完善的数据安全保障机制 ,包括数据加密、访问控制、 备份恢复等措施。
采用模块化、标准化的设备安 装和调试方法,简化安装和调 试过程,提高工作效率。
成本、提高设备利用率等。
制定改造计划
根据目标,制定详细的改造计划, 包括时间安排、预算、人员分工等 ,确保改造过程的顺利进行。
确定改造范围
明确改造的范围和涉及的设备,包 括一次设备、二次设备、通信系统 等,确保改造效果达到预期目标。
设备选型及配置方案
设备选型原则
根据变电站的实际需求,选择技术成熟、性能稳定、易于维 护的智能设备,确保改造后的变电站能够稳定运行。
项目目标
建立智能化监控系统,实时监测变电 站运行状态。
建立故障诊断和预警机制,快速排查 故障,提高维修效率。
实现自动化控制和远程操作,提高运 行效率。
提高变电站的智能化水平,为电力系 统的升级换代提供示范效应。
CHAPTER 02
变电站智能化改造方案设计
改造方案整体规划
明确改造目标
结合变电站的实际情况和未来 发展需求,制定改造目标,包 括提高供电可靠性、降低运维
论述智能化变电站二次设备安装与调试
![论述智能化变电站二次设备安装与调试](https://img.taocdn.com/s3/m/5085b15a640e52ea551810a6f524ccbff021ca58.png)
论述智能化变电站二次设备安装与调试随着智能化技术的发展,变电站的二次设备安装与调试也变得越来越重要。
智能化变电站二次设备安装与调试是指利用现代智能化技术对变电站的二次设备进行安装和调试,以保证设备正常运行和能够满足电网运行的需求。
本文将从智能化变电站二次设备安装与调试的意义、方法和挑战等方面进行论述。
1. 提高设备运行效率。
智能化设备可以实现自动化控制,提高设备运行效率,降低人工干预。
2. 提高电网运行稳定性。
智能化设备可以实时监测电网运行情况,及时发现问题并进行处理,提高电网运行稳定性。
3. 减少人为操作错误。
智能化设备可以减少人为操作错误的发生,提高设备运行的可靠性和安全性。
1. 确定设备类型和参数。
在进行智能化变电站二次设备安装与调试之前,需要对设备进行类型和参数的确定,以便进行正确的安装和调试。
2. 根据设备规程进行安装。
按照设备规程和安装说明书进行设备的安装,确保设备安装的正确性和稳定性。
3. 进行设备功能测试。
在设备安装完成后,需要对设备进行功能测试,验证设备的功能是否正常。
4. 进行设备的调试和优化。
对设备进行调试和优化,使设备能够更好地适应电网的运行需求。
5. 进行设备的联调和整合。
对设备进行联调和整合,确保设备之间的协调运行。
1. 技术难度较大。
智能化设备的安装与调试需要具备一定的专业知识和技术能力,对操作人员的能力有一定要求。
2. 设备之间的互联互通。
智能化变电站的二次设备往往需要进行联调和整合,设备之间的互联互通存在一定的技术难度。
4. 设备的可靠性要求较高。
智能化设备作为电网的重要组成部分,其可靠性要求较高,安装与调试的工作更为重要。
1. 智能化技术的应用。
随着智能化技术的不断发展,智能化变电站二次设备的安装与调试也将越来越智能化。
2. 设备自动化程度的提高。
随着设备自动化程度的提高,智能化变电站二次设备的安装与调试将更加便捷和高效。
智能变电站二次设备集成方案综述

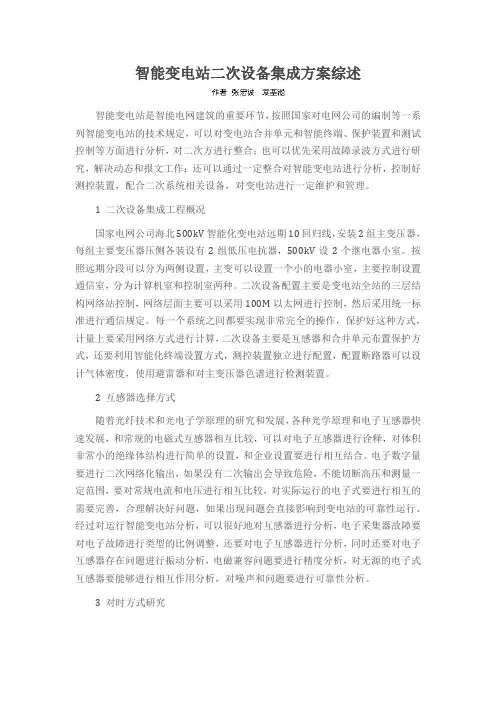

![智能变电站二次设备集成方案综述](https://img.taocdn.com/s3/m/7925ff6f842458fb770bf78a6529647d26283443.png)
智能变电站二次设备集成方案综述智能变电站是智能电网建筑的重要环节,按照国家对电网公司的编制等一系列智能变电站的技术规定,可以对变电站合并单元和智能终端、保护装置和测试控制等方面进行分析,对二次方进行整合;也可以优先采用故障录波方式进行研究,解决动态和报文工作;还可以通过一定整合对智能变电站进行分析,控制好测控装置,配合二次系统相关设备,对变电站进行一定维护和管理。
1 二次设备集成工程概况国家电网公司海北500kV智能化变电站远期10回归线,安装2组主变压器,每组主要变压器压侧各装设有2组低压电抗器,500kV设2个继电器小室。
按照远期分段可以分为两侧设置,主变可以设置一个小的电器小室,主要控制设置通信室,分为计算机室和控制室两种。
二次设备配置主要是变电站全站的三层结构网络站控制,网络层面主要可以采用100M以太网进行控制,然后采用统一标准进行通信规定。
每一个系统之间都要实现非常完全的操作,保护好这种方式,计量上要采用网络方式进行计算,二次设备主要是互感器和合并单元布置保护方式,还要利用智能化终端设置方式,测控装置独立进行配置,配置断路器可以设计气体密度,使用避雷器和对主变压器色谱进行检测装置。
2 互感器选择方式随着光纤技术和光电子学原理的研究和发展,各种光学原理和电子互感器快速发展,和常规的电磁式互感器相互比较,可以对电子互感器进行诠释,对体积非常小的绝缘体结构进行简单的设置,和企业设置要进行相互结合。
电子数字量要进行二次网络化输出,如果没有二次输出会导致危险,不能切断高压和测量一定范围,要对常规电流和电压进行相互比较,对实际运行的电子式要进行相互的需要完善,合理解决好问题,如果出现问题会直接影响到变电站的可靠性运行。
经过对运行智能变电站分析,可以很好地对互感器进行分析,电子采集器故障要对电子故障进行类型的比例调整,还要对电子互感器进行分析,同时还要对电子互感器存在问题进行振动分析,电磁兼容问题要进行精度分析,对无源的电子式互感器要能够进行相互作用分析,对噪声和问题要进行可靠性分析。
包家500kV智能化变电站过程层实施中存在的问题及解决措施

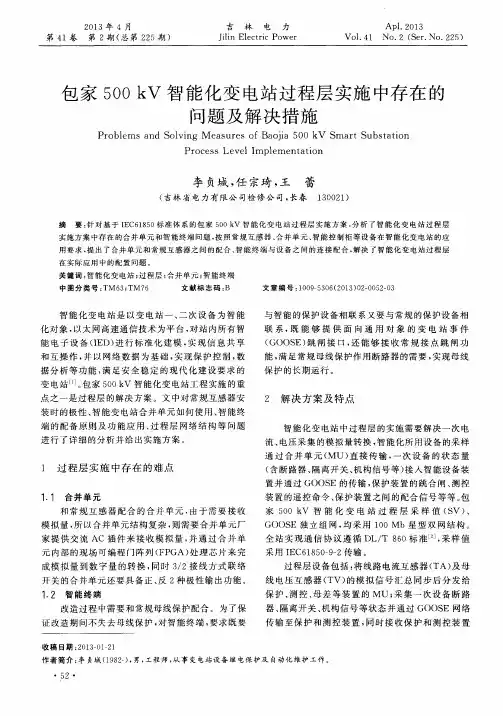

![包家500kV智能化变电站过程层实施中存在的问题及解决措施](https://img.taocdn.com/s3/m/e696bf6e0b1c59eef8c7b4cc.png)
Pr o c e s s Le v e l I mp l e me nt a t i o n
改造 过程 中需 要 和常规 母线 保护 配合 。为 了保 证 改造期 间不 失去 母线 保护 , 对智 能 终端 , 要求 既要
收 稿 日期 : 2 0 1 3 - 0 1 — 2 1
作者简介 : 李 贞城( 1 9 8 2 一 ) , 男, 工程师 , 从 事 变电站设备继 电保护及 自动化 维护 工作 。
2 0 1 3年 4月
A p1 .2 0 1 3
第 4 1卷 第 2期 ( 总第 2 2 5 期)
Vo 1 . 41 No. 2( Se r . No. 22 5)
包家 5 0 0 k V 智 能化 变 电站 过 程 层 实 施 中存 在 的 问题 及解 决措 施
中 图分 类 号 : T M6 3 ; T M7 6 文献标志码 : B 文章编 号: 1 0 0 9 — 5 3 0 6 ( 2 0 1 3 ) 0 2 — 0 0 5 2 — 0 3
智 能化 变 电站 是 以变 电站 一 、 二 次 设 备 为智 能
与智能 的保 护设 备相 联 系又要 与常 规 的保 护设 备相
家 5 0 0 k V 智 能 化 变 电站 过 程 层 采 样 值 ( S V) 、
和常 规 互 感器 配 合 的 合并 单 元 , 由于需 要 接 收
模 拟量 , 所 以合 并单 元结 构复 杂 , 则 需要 合并 单元 厂
500kV智能变电站二次系统采样方案优化设计
![500kV智能变电站二次系统采样方案优化设计](https://img.taocdn.com/s3/m/8207ac3a1611cc7931b765ce0508763231127405.png)
500kV智能变电站二次系统采样方案优化设计一、前言随着电力系统的不断发展和现代化智能化要求的提高,智能变电站的建设越来越受到重视。
智能变电站的建设涉及到许多方面的技术和设备,其中二次系统的采样方案优化设计是其中的重要一环。
本文将对500kV智能变电站二次系统采样方案进行优化设计,并探讨其重要性和技术要点。
二次系统是智能变电站的核心部分,它承担着对各种参数进行采样和监测的任务。
采样方案的设计质量直接影响到智能变电站的运行性能和安全稳定性。
采样方案的合理性和完善性,对智能变电站的可靠运行和数据分析具有至关重要的意义。
500kV电网是我国电网的主要组成部分,其安全稳定运行关乎国家电力安全。
500kV智能变电站的二次系统采样方案设计尤为重要。
通过对采样方案的优化设计,可以提高变电站对电网运行状况的监测能力,提高电网运行的智能化水平,在一定程度上减少了电网故障的发生,提高了电网的安全可靠性。
1. 信号采样精度的要求在500kV电网中,各种参数的采样都需要有很高的精度,以便对电网运行情况做出准确的监测和判断。
在采样方案设计中,需要对信号采样的精度进行充分的考虑。
采样精度的提高需要依靠先进的采样设备和精准的采样算法,因此在设计采样方案时需要选择合适的设备和算法进行支持。
2. 采样频率的确定采样频率是指采样设备对信号进行采样的频率。
在500kV智能变电站中,各种参数的采样频率需要根据具体的情况进行优化设计。
对于一些需要实时监测的参数,需要较高的采样频率,以确保对电网运行情况的及时监测。
而对于一些相对稳定的参数,可以适当降低采样频率,以减少系统的负荷和成本。
3. 数据传输和存储方案的设计采样到的数据需要通过网络传输到监控中心,同时需要进行存储以备后续分析和查阅。
在500kV智能变电站二次系统采样方案设计中,需要合理设计数据传输和存储方案,保证数据的安全可靠性和实时性。
这需要依靠先进的通信技术和数据存储设备进行支持,同时还需要设计合理的数据传输和存储策略。
500kV变电站智能化改造方案研究
![500kV变电站智能化改造方案研究](https://img.taocdn.com/s3/m/a1fc2d4fb307e87101f696ed.png)
备 达 到 使 用 寿 命 进 行 更 换 时 , 采 用 智 能 可
2 智 能 化 改造
2 改 造 方 案 1
关键 词 : 变电站 智能化 改造 方案 中 图分 类 号 : M6 T 3 文 献标 识码 : A 智能 变 电 站 采 用 先 进 、 靠 、 成 、 可 集 低 碳 、 保的智能设备 , 环 以全 站 信 息 数 字化 、 通 信 平 台 网络 化 、 息 共 享 标 准 化 为 基 本 信
源配 置 、 升 运 行 指 标 。 提
益就 更 换 , 必 造 成 资 金 的 严 重 浪 费 。 势 因 要 。 断 路 器 、 离 开 关 、 地 开 关 等 设 备 如 隔 接 如 最大 限度 地 采 用 常 规 一 次 设 备 , 装智 能 终 端 来 完 成 加 基 本 原 则 、 术 要 求 、 造 方 案 、 案 优 越 此 , 何 有效 地 利 用现 有 设 备 、 技 改 方 性 等 进 行 了分 析 和 论 述 。 减 少 投 资 和 工 程 量 , 分 发 挥 智 能 化 变 电 状 态 监 测 及 控 制 等功 能 , 将 互 感 器 采 用 充 只 而 站 的 优 点 , 变 电 站 智 能 化 改 造 必 须 优 先 电 子 式 互 感 器或 纯 光 学互 感 器 , 两 种 互 是
l j 2 圆
—
。 。
动 力 与 电 气工 程
5 0 电站智 能化 改造 方案研 究 0k V变
王 丹 ’ 潘 振 波 ( 辽 阳 供 电 公 司 ; 2 沈 阳 超 高 压 局 沈 阳 1 0 0 ) 1. . 1 0 3
深圳500kV变电站由传统设备向综合自动化设备改造
![深圳500kV变电站由传统设备向综合自动化设备改造](https://img.taocdn.com/s3/m/938ac8360912a216147929f3.png)
采用 可靠性 。此外 ,利用现如今 高科技
的项 目。大家通过不 断地完善系统 ,基本满足 了现如
今各方 面对 电力系统 的需求 。作为改革开放 以来迅猛
手段 ,为了共享信息 、减少 电缆数量, 已经彻底 的简 化了从前传 统的二 次设备模 ,既减少 了造价,也减少
深圳 50 V 变 电站 由传统设 备 向综合 0k 自动化设备改造
赖 振 宇
( 东 电 网公 司深圳 供 电局 , 东 深圳 5 8 0 广 广 1 0 0)
摘要 : 采用电脑系统 自 动监控 ,可以有效地控制人为误操作,提 高运行的可靠性。文章通过对 变电站综合 自 动化 概念 以及 与其相 关的 一些基 础技 术和 基本 功能 的介 绍 ,结 合笔 者在深 圳 变 电所 多年 的 工作 经验 ,对 其在
量满足这些要求 。 ( 设计的基本模式 二)
1 .新建 变 电站 的设计 方式 : ( )对 于像 深圳 1
二 、南瑞 继保 6 8 0的综 合 自动 化 系统 相 15
比西 南 电力设计 院设计 的监控 系统 的优势
( 传统变 电站监控系统存在 的一些问题 一) 1 .随着一些企业对用 电可靠性的要求越来越高, 监控 系统 的安全性和可靠性 问题也变得尖锐起 来 。目
设计 、施 工、调 试 、验 收等 方 面进行 了探 讨 。 关键 词 : 综合 自动化 ;变电站 ; 计施 工 ; 控 系统 设 监 中 图分类号 : M7 4 T 3 文献标 识码 : A 文章 编号 :10 — 3 4( 0 1) 0 0 4 —0 09 27 2 1 3— 10 3
等 )、电子部件 的寿命 问题 、一二次设备融合中的接
口问题 、环境 因素对智能设备的影响等也是亟待解 决 的重要 问题 。o
500kV变电站二次设备运行管理的探讨
![500kV变电站二次设备运行管理的探讨](https://img.taocdn.com/s3/m/a712c32a0722192e4536f616.png)
2科学的设备运行管理 ห้องสมุดไป่ตู้
不 少 的操 作 当 中都 要 用 到 C T切 换 ,但 T切换导 致的事 故也非 常多 ,如切 换不 当、 5 0 0 k V变 电站二 次设备 的运行需要科学 的 C 管理制度 , 对设备加强管理 , 做好日 常 的监控 、 漏切换 、切换错误等 。所 以,结合上述错误 操 检查、维护和保养 ,发现设备存在 的问题及 隐 作 ,可 以进行专题讲解 ,对 问题进行有 针对 性 患及时的解决 ,保证二次设备的正常运行 。
2 . 1设备 操作流程标签及信号动作记录卡
的分析 。对运 行值班人员重 点讲 解 C T切换 的 原理和方法 ,以及不按这样操作造成 的结果 和 危害。 同时可 以把变 电站 内 C T 切 换端标注上
对于 5 0 0 k V变 电站 的 值班 人员 而言 ,有 切换位置 ,用绝缘包住或塑料薄片封住不应切 换的螺丝端子或空洞 ,全部去 除多余 的短接螺 些二次设备一旦投入使用就不 能再进 行随意的 操作 ,然而这样就会造成 因长时间不操作而动 丝 ,增强操作的安全性和正确性。 作生疏的表现 ,若是把设备操作流程标签直 接 2 . 6加 强对熔丝的管理 贴在二次设备上 ,对于值班人 员能够 起到有 效 的指导作用。另外 ,有一些信号在保护动作 以 5 0 0 k V变 电站二次设备有很多低压熔丝 , 后很容易发生记录错误 的疏漏 ,或者值班 人员 而这些熔丝的规格和型号众多 ,在管理上也 非 不 了解详细的 内容情况 ,会导致延误 汇报 ,可 常不容 易。一是熔丝配置的一些 问题 ,可 以采 用把 变 电站所 有的 螺丝规 格型 号列 成一 个表 里 ,按照实际的需要对螺丝进行配置 ,然后 把
理设备 已经成为变 电站管理人员工作 的重要课
500kV变电站电气二次部分介绍及保护配置
![500kV变电站电气二次部分介绍及保护配置](https://img.taocdn.com/s3/m/ee70246e82c4bb4cf7ec4afe04a1b0717ed5b36d.png)
500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识1、电力系统继电保护的作用:电力系统的故障类型:2、电力系统故障可分为: 单相接地故障 D(1)、两相接地故障 D(1.1)、两相短路故障 D(2)、三相短路故障 D(3)、线路断线故障3、电力系统故障产生的原因:4、外部原因:雷击, 大风, 地震造成的倒杆, 线路覆冰造成冰闪,线路污秽造成污闪;内部原因:设备绝缘损坏, 老化;系统中运行, 检修人员误操作。
一、电力系统的不正常工作状态:二、电力系统不正常工作状态:电力系统中电气设备的正常工作遭到破坏, 但未发展成故障。
如:电力设备过负荷, 如:发电机, 变压器线路过负荷;电力系统过电压;电力系统振荡;电力系统低频, 低压。
三、继电保护的基本任务:四、继电保护装置的基本任务是当电力系统中的电力元件发生故障时, 向运行值班人员及时发出警告信号, 或者向所控制的断路器发出跳闸命令, 以终止这些事件发展。
1、电力系统对继电保护的基本要求: (四性)2、选择性:电力系统故障时, 使停电范围最小的切除故障的方式。
五、快速性: 电力系统故障对设备人身, 系统稳定的影响与故障的持续时间密切相关, 故障持续时间越长, 设备损坏越严重;对系统影响也越大。
因此, 要求继电保护快速的切除故障。
六、灵敏性: 继电保护装置在它的保护范围内(一般指末端)发生故障和不正常工作状态的反应能力。
七、可靠性:①保护范围内发生故障时, 保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时, 保护可靠闭锁,不误动。
1、继电保护的几个名词解释:2、双重化配置: 为了满足可靠性及运行维护的需要, 500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义: 各套保护的直流电源取自不同的蓄电池;各套保护用的电流互感器、电压互感器的二次侧各自独立;各套保护分别经断路器的两个独立的跳闸圈出口;套保护拥有独立的保护通道(或复用通道);各套保护拥有独立的选相元件;3、主保护: 满足系统稳定和设备安全的要求, 能以最快的速度有选择性的切除电力设备及输电线路故障的保护。
500kV智能变电站二次设备改造
![500kV智能变电站二次设备改造](https://img.taocdn.com/s3/m/629994f3eefdc8d377ee3286.png)
500kV智能变电站二次设备改造摘要:智能变电站发展至今,技术已愈加成熟可靠,但也发生过多起因合并单元、智能终端软硬件缺陷造成的保护误动事件。
为避免此类事故再次发生,国家电力调度通信中心要求各省电力调度通信中心牵头对所辖智能变电站合并单元、智能终端进行全面核查,对于未采用检测合格型号版本的合并单元、智能终端进行整改升级。
然而,如今的电力用户对供电可靠性与连续性的要求越来越高,变电站不全停方式下开展改造工作势在必行。
关键词:智能变电站;二次设备;改造措施一、智能化改造的关键点(一)一次主接线优化早期500kV网架薄弱、出线少,考虑供电可靠性需求,设置500kV出线及主变进线隔离开关和 220kV旁路母线,220kV出线只配置单相电压互感器。
由于联闭锁和同期操作等因素,二次接线较复杂。
目前,500kV和 220kV电网联系已较为紧密,220kV以上电压等级配电装置形成多环形供电,因停电检修而出现母线解环的概率较低,线路两侧开关断开对变电站运行影响不大,按国家电网公司推广变电站典型设计实施方案的要求,出线配三相电压互感器,简化二次回路,并顺应目前DL/T860的站内监控系统改造,减少线路电压GOOSE切换,增加系统可靠性。
(二)一次设备智能化改造智能组件作为智能变电站设备层的关键设备,是一次设备的智能化重要特征。
主要是各一次设备控制器,如变压器冷却系统汇控柜、有载调压开关控制器、断路器控制箱等。
智能组件可以集成、分散、内嵌、外置等任意组合灵活架构,设备改造进度也可结合设备寿命周期,灵活掌握。
500kV开关智能组件:开关在线监测装置配合智能终端安装,就地布置高压场地,集开关保护测控一体化装置、智能终端与常规互感器就地采样合并单元一体化装置、开关在线监测装置于一体,实现断路器保护、测量、控制、在线监测等功能,实现一次设备数字化、网络化,保护按直采直跳。
220kV开关智能组件:配合电子式互感器现场就地安装,包含线路保护测控一体化装置、智能终端装置、合并单元、在线监测装置、数字式计量表,实现线路保护、测量、控制、计量、在线监测功能。
500kV智能变电站二次设备改造方案
![500kV智能变电站二次设备改造方案](https://img.taocdn.com/s3/m/70b9c911e97101f69e3143323968011ca200f742.png)
500kV 智能变电站二次设备改造方案摘要:随着社会各界对电力的大量需求,500kV的智能变电站在国家供电系统中占的地位越来越大。
500kV智能变电站在持续运行的时间,在保证社会用电需求量,在满足不同用户对电压的需求和提升电力质量方面做出了不可磨灭的贡献。
但是仍然也存在着些许的问题:比如终端设备性能故障、设备内部控制电路不规范等等。
因此针对500kV的智能变电站二次设备来说,有相当大的提升空间。
本文将系统地阐述在500kV智能变电站中对于二次设备的改造方案。
关键字:智能变电站;二次设备;改造方案引言:500kV智能变电站是满足不同用户用电需求必不可少的基础建设。
所以变电站内部的二次设备的维护以及迭代升级就显得愈发重要。
目前500kV智能变电站的二次设备常常发生异常启动,被动保护的故障,究其原因主要是其合并单元、控制单元出现异常,另外不少终端设备的性能以及型号和变电站的要求不相符,导致变电站的运行效率大打折扣,因此本文将系统的说明目前500kV变电站二次设备的现状以及主要的提升点,针对这些提升点给出合理地改造方案。
1.500kV智能变电站二次设备主要的提升点目前500kV智能变电站存在很多问题,首先相对220kV的变电站来讲,500kV变电站地输出电压相对较高,输出端口的线路比较单一。
此外500kV的变电站二次设备的智能化以及自动化程度不高,导致人工参与度相应的升高,增加了人工的工作量。
最后主控室内部的二次设备布局不合理,设备之间没有明显的间隔和分区,导致一旦发生故障的时候难以快速地发现原因等等。
因此上述种种都和变电站的安全性、智能性息息相关,需要重点进行二次设备的改造。
图1:南方电网首座500kV智能变电站的实景图二、二次设备改造方案探究分析下文将根据上述这些现实问题,给出具体可行的改造方案:1.改造出线端口线路,解决电路冗余现状,提升电路稳定性和安全性500kV的变电站出线端口相对较为单一,抗风险能力比较弱。
变电站一二次设备、继电系统智能化分析
![变电站一二次设备、继电系统智能化分析](https://img.taocdn.com/s3/m/abe1ce085022aaea988f0f20.png)
变电站一二次设备、继电系统智能化分析本文通过对变电站一二次设备以及继电系统的介绍和智能化分析,对现有的智能化技术进行了分析和与传统设备的比较,指明了变电站智能化的新要求和发展方向标签:变电站;一二次设备;继电系统;智能化当电网出现故障,准确及时的判断出故障元件对电网恢复与完成可靠运行非常之重要。
电网一旦出现故障,大量故障信息会在短时间涌进电网调度中心,超越了调度主站中心与工作人员的故障处理能力范围,会使调度人员出现误,漏判的情况。
快速,准确的电网故障智能化分析是完成事故情形的合理调度、排故以及恢复供电的主要方法,所以电网一二次设备和继电保护系统信息智能化分析有极其重要意义。
1 一二次设备,继电保护系统的智能化1.1 一次设备数字智能化电子互感器替代了电磁式互感器,可以直接提供数字光纤以太网接口,站内用具备向外进行通信的智能化断路器和变压器等设施,或直接在一次设备上安装智能化终端系统完成信号数字转换和状态检测。
1.2 二次设备数字智能化二次设备检测作用主要有4个方面:1.2.1 电网交流测量采样系统,二次回路显示系统运行准确,良好的绝缘性,没有短路开路。
1.2.2 电网直流的控制和信号、操作回路运行准确、分合闸回路指示准确。
1.2.3 变电站数据通信系统。
1.2.4 智能化继电保护系统的自我检测。
智能化一二次设备技术的广泛应用,能随时获取设备的运行状态与损耗程度大小,根据检测结果在设备性能降到下线程度之前组织维护修理工作,并且调整相应的检测周期以及维修计划方案。
设备检修智能化技术与传统的故障检修模式相比不仅提高了设备的可靠性,而且降低了变电站全寿命周期成本。
智能化变电站二次设备还具备对外的光纤网络系统通信接口,智能化技术二次信号的传送由光纤以太网来完成工作。
1.3 变电站管理系统自动控制智能化变电站在设备的信号光纤传送、网络系统通信平台信息的共享方面更深层次的体现了变电站运行管理的智能化。
1.4 继电保护系统智能化电网继电保护的智能化分析,有很多方法:遗传算法,解析模型,神经网络,故障录波信息,数据挖掘等,取得了很多优秀成果,但是还是存在不足,还有一定的差距,实用程度还是比较差。
分析500KV变电站主变保护双重化保护
![分析500KV变电站主变保护双重化保护](https://img.taocdn.com/s3/m/7c476b8ab9d528ea81c7791e.png)
分析500kV变电站主变保护的双重化策略摘要:本文对500kV变电站主变保护双重化保护系统设计的系统选型、自动化原则等方面进行探讨,分析其对提高电网安全运行水平所起的重要作用。
关键词:500kV变电站;主变保护;双重保护变电站作为电力系统的重要组成部分,为了保障变电站的安全稳定运行,对变电站主变压器进行双重化保护配置成为必须遵循的原则。
本文重点分析500kV变电站主变保护的双重化策略。
一、500kV变电站主变保护双重化保护原理为确保500kV变电站主变压器的安全,对重要的线路和设备必须坚持设立两套互相独立的主保护的原则,并且两套保护最好为不同原理和不同厂家的产品,同时对重要元件还应充分考虑后备保护的设置。
(一)主保护500kV变电站主变采用两种不同原理的差动保护作为主保护,以保护变压器绕组及其引出线的相间短路故障。
两套保护交直流回路彻底独立,每套保护装置交流电流引入为主后合一,其保护范围应交叉重迭,避免死区。
比率制动式差动保护能够反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障,保护采用二次谐波制动原理,用以躲过变压器空投时的励磁涌流进而避免保护误动。
当任一相差动电流大于差流速断整定值时瞬时动作于出口,实施差流速断保护。
正常情况下监视各相差流,如果任一相差流大于越限启动门槛,启动继电器,实施差流越限启动。
(二)相间短路后备保护相间短路后备保护作为变压器相间短路故障和相邻元件的后备保护,在高压侧和中压侧可装设阻抗保护装置和复合电压闭锁过流保护装置,在低压侧装设电流速断和复合电压闭锁过流保护装置等。
复合电压过流保护作为变压器或选相元件的后备保护,过流启动值可配置为多段,每段可配置不同的时限。
若过流保护满足灵敏度要求,可将“复合电压投退控制”整定为“0”,将“复合电压启动”功能退出,则配置为单纯的过流保护。
保护一般设置两段定值,每段的电流、电压和时限均可单独整定。
(三)单相接地保护在变压器的高压侧和中压侧均装设有单相接地保护装置,以保护变压器高压绕组和中压绕组的单相接地故障,装设两套相互独立的零序电流、零序电压和间隙零序电流等保护装置。
变电站的二次设备改造措施
![变电站的二次设备改造措施](https://img.taocdn.com/s3/m/b2dd47cf7e192279168884868762caaedd33ba8c.png)
变电站的二次设备改造措施摘要:变电站是电力系统的重要组成部分,关系到电力系统的供电质量和可靠性。
本文介绍了变电站的数字化改造、变电站二次设备的技术改造、变电站的扩建大修等。
重点阐述了变电站的数字化设备、建立数字化信息平台,对二次回路的技术改造、直流系统、变电站综合自动化系统、变电站进行大修时一次设备措施及文明施工应该注意的问题。
关键词:变电站;数字化;扩建大修。
1、变电站二次设备改造的重要性伴随国民经济的迅速发展,工业、农业等各行各业对能源需求的加大,大力发展电力产业关系到国计民生。
同时,由于风能、太阳能、生物能等新型能源的发展,改变了传统的发电方式,进而迫切需要建设新的输电系统,更好的拓展新能源的发展前景。
另外,现代的用电设备多种多样,对供电的质量和安全可靠性提出了更高的要求。
总之,传统的电力系统已经不能满足现代社会生活的发展需要,建设数字化、智能化的电力系统迫在眉睫。
变电站是整个电力系统的枢纽,主要包括变压器和变电站二次系统。
变压器作为变电站的重要设备,正在响应智能化电网的需求,进行着数字化改造。
另外,断路器、隔离开关等继电保护设备实现遥控操作功能,实时的进行数据共享和数据交换也正在进行数字化改造。
一次设备的技术更新和改造,为二次设备的技改创造了条件,同时也对二次设备的数字化和智能化提出更高的要求。
2、变电站的数字化改造现代计算机、网络通信的高速发展,也为变电站的技术进步带来机遇和挑战,变电站要想与现代高科技接轨就一定要实现变电站的数字化。
数字化变电站是指变电站的信息采集、传输、处理、反馈从模拟信号转变为数字信号,进而实现设备智能化、通信网络化、保护自动化、管理标准化等。
2.1变电站设备的数字化变电站的一次设备、二次设备的数字化,是整个系统数字化的前提。
变压器配备了数字的测量保护装置:比如,在线监测仪通过收集变压器油中的气体,通过分析气体的成分和水量,反馈一个数字信号给主控制室,主控制室通过信号的对比与匹配,掌握变压器的运行状态和可能出现的故障,这样,就能快捷的实现信息的反馈;压力继电器、气体继电器、温度计等通过控制装置实现远程测量和保护;用于调压的开关电动控制;电子互感器的应用等。
500kV智能变电站继电保护配置设计方案分析
![500kV智能变电站继电保护配置设计方案分析](https://img.taocdn.com/s3/m/c104f65dce84b9d528ea81c758f5f61fb7362863.png)
500kV智能变电站继电保护配置设计方案分析摘要:随着城市的不断发展和电力需求的不断增加,用户对供电可靠性的要求越来越高,这加快了我国电网的智能化建设。
在工业界,智能变电站的继电保护配置开始受到人们的关注。
关键词:500kV智能变电站;继电保护配置;设计方案引言随着科学技术的不断发展,智能变电站技术在这一过程中也不断得到应用。
为了适应智能电网的实际发展,有必要对智能变电站的继电保护装置进行改进,以保证整个电网系统的安全。
1智能化变电站的概念智能变电站设备是指变电站设备在运行过程中对信息进行数字化管理和操作。
关键是要以光电技术为基础,把计算机技术、信息手段和网络技术完美结合起来。
此外,变电站设备的功能还具有随时监控的功能。
如果变电站设备工作中存在其他问题,利用该功能可以快速找到问题产生的原因,进而快速有效地处理问题,可以有效地提高变电站设备工作的有效性和可靠性。
一般来说,在功能化变电站设备中采用了大量的现代技术,实现了变电站设备所有数据的全面采集,并采用智能化操作对所有数据进行汇总和分析,提高了数据和信息的有效性和准确性。
2智能化变电站的特点2.1信息的交互式传递智能变电站设备的显著特点是能够实现信息的交互传输。
这是因为变电站功能设备对数据信息的要求比较高,数据信息必须在每个系统中传输,而且还要在每个设备中传输。
2.2数据收集的精确性数据参数的准确存储是变电站功能设备的一个重要属性。
变电站设备通常采用光电变压器来存储数据,具有较高的精度。
一旦数据的准确性达不到标准,就会给智能变电站设备的工作带来非常恶劣的影响。
2.3处理方式的科学性在实现参数存储的过程中,智能变电站设备通常不通过选择。
这是因为这些数据中包含的信息量非常大,而且数据的表达形式也不尽相同。
因此,采用以往的数据处理方法会对变电站设备的工作效率产生较大的影响。
为了实现高效的数据处理,满足现阶段变电站设备的工作需要,必须采用节奏管理的方法来实现处理。
500kV变电站智能化改造的关键技术
![500kV变电站智能化改造的关键技术](https://img.taocdn.com/s3/m/15df89df76a20029bd642d6e.png)
等功 能, 它是采 用保护、 测控 、 状 态监 测 、 计量 、 合并单元 、 智 能 终端一 体化技 术 智能 组件通过专用光 、 电缆与开关设 备二次 机构 或传感器连 接, 被 安装在 开关设备 附近或 本体机 构箱 内。 当下, 计量和 状态 监测还
难以有效 结合集成于一 体 , 智能 组件未来应 高度集成化 , 高效兼容 化, 使其具 有更高的可靠性 , 进而与一次设备 融为一 体, 使之真正 成为智能 变电站的重要设备。 4 . 3 自动化系统改造方案 基于5 0 0 K V变电站 的重要性 , 自动化 系统改 造需要 两套 系统并 存 交替运 行的形式 , 改造 过程 中需 要考虑 新、 旧系统 间有 清晰的分界 线 , 尽可能减 少停 电的 范围和次 数 。 系统 改造前 期要 严格按 照新监 控 系统 配置要 求布置 , 在 系统调试 时要尽可 能完 成全站 系统 的试运 行 和性能 测试 。 改造 过程 中, 要保持 新老 系统 的联 闭锁完 整再进行跨 间隔设备 的 改造 , 待全站 改造 完成后 , 旧系统需要 推 出运行后再 拆除 相关 电缆 , 改 造期 间新、 旧监控 系统 可以实现平 滑过渡 。 4 . 4 远动系统改造 方案 远动 系统在 改造 过程 中不能 中断 , 该系统 承担 着 向远 方调 度传送 实时信号、 接 受远方 控制命令的功 能。 在改 造过程 中可 以采用以下几种 远动系统过渡 。 1 ) 在组 织改造过 程 中, 新远动 与原远动 通信保持独立 , 互不通信 , 已改 造过 的设备 通过 新远 动系统上 传数据 , 未改 造过 的设备 还是 由原 远动上传数 据, 随 着改造 的进行, 最终所有信息都是 通过 新的远动 系统 上传数 据至调度 端 。 2 ) 将改 造后的 设备信 息都汇集 到新 的远动 系统 , 将新 远动数 据经接 口 转 换装置接 入原远动系统 , 再 向调度传送 信息。 随 着改 造的进行, 逐渐 由新的远 动通信装置 向远方调度传 送信息 。 3 ) 先 建 立新 的远 动系统 , 将 原远动 系统 中的 数据 接入 到新远 动 系统 通信 系统 通信装置中, 随着改造 的进行, 整合转发参数 , 新系统直接采 集数据 , 原 远动数据 逐渐减2o 5 , 结 柬语 变 电站 的智 能化建 设是 国家 电网的基础 和重要 组成 , 传 统变 电站
运行中500kV变电站综合自动化系统改造
![运行中500kV变电站综合自动化系统改造](https://img.taocdn.com/s3/m/d5bd3cfb7c1cfad6195fa766.png)
运 行 以 及 切换 调 度 的 远 动 通 道 。 准 备 相 应
的工具和 材料 , 在 设 备 运 到 了 现场 之 后 要 对 其 质量 和技 术 指 标 进 行 检 查 , 查 看 其 是
包 括 对 安 全 管 理 的 目标 , 并 且 对 按 期 完 成
否与相应 的协议一 致 , 并 且 部 件 的 配 置 是 的 防 雷 措 施 包 括 架 设 防 雷 的 线 路 、 利 用 多 的 情 况进 行 总 结 , 对 出 现 的 问 题 进 行 分 袖 否齐全 等。 在 改 造 的 工 程 进 行 之前 要 就 现 相 位 的 重 合 闸 来 限 制 同时 的 闪烁 对 双 回电 和 总 结 , 并 且 在 分 析 的 基 础 之 上提 出改 进 场 的 安 全 技 术 与 施 工 的 人 员 进 行 交 底 1 . 2 设备 的安装 和调 试
对 站长 、 副 站长 以 应 电 流 和 电压 的 强 度 。 并 且 在 检 修 地 点 采 先要 做 就 是 分 清 楚 职 责 ,
努 力 的 提 出改 进 的 建 议 和 方 案 , 希 望 能 够 对 电网系统的改 良起到很好的促进作 用。
划分 , 并且对其资格进行检测。
对运 维 站 的 管理 主 要 的 目标 是 实现 三 级 安 全 目标 的 要 求 , 并 且 在 结 合 本 站 的 实 际情况下 , 将 年 度 的 安 全 管 理 的 目标 进 行 和站 点, 在 对 相 关 的 人 员进 行 责 任 书 的 签 要 及 时 的 更 改 签订 责 任 书 。 对 安 全 管 理 的 目标 进 行 设 定 的时 候 , 要 根 据 每 年 的 变 电 站 的 检 修 和 操 作的 情 况 进 行 , 要 考 虑到 每 年 的 设 备 缺 陷 以 及 进 行 反 故 障 措 施 的 研 究。 要 根 据 所 制 定 的 安 全 管 理 的 目标 组 织 相 应 的 措 施 和 改革 的 技 术 。 工 作计 划 中 要
500KV智能变电站二次系统常见问题及处理方法
![500KV智能变电站二次系统常见问题及处理方法](https://img.taocdn.com/s3/m/2ef8bb976529647d26285215.png)
3 . 1 加大 安全 管理工作 首 先 ,电力企业 必须建立完善 的安全管理措施 ,落实 5 0 0 K  ̄智能
变电站的 电力运行和维护工作 ,争取 把每个工作落实到责任人 ,落实 到每一位工作人员身上 ,建立相应 的奖惩机制 ,提高工作人员的 和工 作 热情 ,提 高工作人员的安全 隐患意 识。严格 坚持 工作原则 ,贯彻执
D OT: 1 0 . 1 6 6 4 0 / j . c n k i _ 3 7 — 1 2 2 2 / t . 2 0 1 7 . 1 1 . 1 5 4
1 5 0 0 K V变 电站二次 系统智能设计的意义
随着我 国经济的快速发展 ,我 国能源 消耗的速度不断加快 ,特别 是 电力能耗 ,我 国第二产业和第三产业用 电量不 断增大 ,电网承担 的 负荷不断加大 ,我 国电网的用 电形势逐渐严 峻,因此必须实现 电站 的 智能化 ,实现我 国电力系统的安全和快速进 行。随着我国用 电规模 的 不 断扩大 ,在 电网的规划和设计、生产技术上 实现智能化 ,可 以有效 减少设备的故 障,保 障供 电的正常进行 。5 0 0 K V变 电站 是改变 电压的 重 要场地 ,为 了保证 电厂输出的 电能可 以输送 到偏 远的 山区,必须将 电压提高 ,到最需 要电能的地方 ,这种升高 电压 的方式必须通过变 电 站 来完成。5 0 0 K V本身就是 高压 电力 , 因此 , 运行中的安全非常重要 。 随着 科学技术的不 断更 新 ,变 电站的二次系统必须做 到优 质和安全 , 及时掌握 电力系统的正常运行 ,才能采取相关的控制和调节手段。 传统的变 电站 是通过模拟式的表盘来反 映模拟 量的 ,但是 因为没 有先进科学技术 的支撑 ,操作的时候都是通过手 工的方式进行 的,这 样的方式 费时费力 ,准确性不高 ,不能 向调度 中心提供科学的数据 , 变 电站本身缺乏 可以 自动控制 的手段 ,所 以不 能进行及时控制 ,对 电 力系统的安全进行 非常不利。所 以说 ,一旦变 电站 二次系统发生故 障 就 会造成巨大的损失 ,再加上 5 0 0 K V的高压线路 ,就 间接增加 电力系 统维修的难度 ,因此对 5 0 0 KV变电站 的智能设计 至关重要 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
500kV常规变电站二次设备智能化改造
发表时间:2019-09-18T10:40:54.383Z 来源:《电力设备》2019年第7期作者:朱贺程晨
[导读] 摘要:随着我国人们生活水平的逐渐提高,我国耗电量越来越高,为了保障人们用电的安全性和稳定性,电力企业需要加强对电力系统及相关设施的改进。
(国网山东省电力公司检修公司山东省济南市 250000;国网山东省电力公司检修公司山东省济南市 250000)
摘要:随着我国人们生活水平的逐渐提高,我国耗电量越来越高,为了保障人们用电的安全性和稳定性,电力企业需要加强对电力系统及相关设施的改进。
而常规变电站智能化改造作为智能电网建设的重要部分,其改造技术成功与否将直接影响变电站的安全稳定运行水平。
本文从工程实施的角度对常规变电站二次设备智能化改造提出建议,并针对工程实施中可能遇到的问题提出解决方法,保证常规变电站二次设备智能化改造能够安全可靠完成。
关键词:常规变电站;二次设备;智能化
一、变电站智能化改造
智能变电站是指采用先进、可靠、集成、低碳、环保的智能设备,以信息数字化、通信平台网络化、信息共享标准化等基本要求为基本要求,自动完成信息采集、测量、控制、保护、测量和监控计量和监测等基本功能,可根据需要支持电网的实时自动控制、智能调节和在线分析决策、协同互动等高级功能的变电站。
(一)改造原则
(1)标准先行原则
应按照公司智能电网建设的统一部署和智能变电站技术功能要求,在统一标准后推进,并在试点工作中及时对相关标准进行更新和完善。
(2)经济实用原则
应结合变电站重要程度、设备型式、运行环境、场地布置等实际情况,从充分发挥资产使用效率和效益角度出发,以提高生产管理效率和电网运营效益为目标,务求经济、实用。
(3)安全可靠原则
应严格遵循公司安全生产运行相关规程规定的要求,不得因智能化改造使变电站的安全可靠水平下降。
(4)因地制宜原则
应在总体技术框架下,因网因地制宜,制定有针对性、切实可行的的实施方案。
(二)改造内容
通过改造,实现一次主设备状态监测,信息建模标准化,高级功能和辅助系统智能化。
一次系统改造方面,对变电站关键一次设备增设状态监测功能单元,完成一次设备状态的综合分析评价,分析结果宜通过符合DL/T860《变电站通信网络和系统》标准的服务上传,与相关系统实现信息互动。
二次系统改造方面,现阶段保护采用直采直跳方式,全站实现通信协议标准化,站控层功能应进一步完善,根据需求增加智能高级应用。
二、常规变电站二次设备智能化改造的关键技术
常规变电站二次设备智能化改造包含继电保护装置智能化改造技术和监控系统智能化改造技术。
(一)继电保护
常规变电站站内保护装置与监控系统进行通信时,通过保护故障信息子站进行转发。
而改造后的智能化变电站,其每套保护装置作为一个IED模型,直接通过MMS网络与监控系统进行通信。
因此,改造过程中将涉及以下问题:
(1)常规变电站内涉及保护厂商以及装置型号众多,可能包括南瑞继保、国电南自、许继、北京四方、深圳南瑞、ABB、SEL保护等,各个厂家对61850规约中自定义部分理解不尽相同,因此应组织各厂商在改造前进行通信联调测试,防止在改造过程出现通信中断问题。
在进行IED模型编辑时,应注意其保护装置型号、程序版本,这将直接决定保护改造能否成功。
(2)南瑞继保保护装置进行改造时,除关注其保护版本号外,应关注其保护管理号(管理号在省内保护版本统计中不统计,易忽视),若管理号较小(一般小于15000),将不支持61850通信,必须进行升级。
(3)对于运行时间较长的变电站,其部分保护装置即使升级后仍不支持61850规约。
此时,需要增加一个61850网关,将其装置信息通过61850网关进行规约转换,进而接入MMS网络,与监控系统、故障信息子站进行通信。
(二)监控系统智能化改造
监控系统作为运行值班人员操作、监视的技术支撑平台,其在智能化变电站中将占据更加重要的地位,所有的继电保护装置、测控装置信息直接传送至监控系统(包含软报文信息)。
(1)监控系统选择
为了保证在改造过程能够安全可靠的监视变电站运行工况,不降低变电站的安全稳定运行水平,其监控系统应能够同时支持IEC60870-5-103和IEC61850规约,使未改造的保护装置、测控装置仍能够按照IEC60870-5-103规约与监控系统通信,而改造完成的继电保护装置、测控装置、故障录波装置可以实现IEC61850规约与监控系统通信。
因此,所选用的监控系统应能够同时支持两种规约,并且分别通过103网络、MMS网络接入服务器。
(2)网络流量控制
在变电站进行改造前期,由于所接入的61850设备数量较少,MMS网络内网络流量较小,不会影响遥信、遥测等数据信息传送速度,随着改造进行,当61850设备增多时,其设备发送报文量大增,将导致出现网络堵塞现象,为此,改造时,应控制以下两项:①对保护IED 模型进行修改,将其数据循环上送周期时间适当延长,这样将减少保护发送的报文。
②对交换机网口进行镜像处理,将无用的报文进行滤除。
(3)逻辑闭锁
在智能化改造中,将出现部分测控装置无法采集到相关闸刀位置信号,因而刀闸被逻辑闭锁,从而无法遥控。
以500kVⅠ母测控、5011
开关测控为例,在改造过程中,500kVⅠ母测控由103规约装置改为61850装置,而5011开关测控还未进行改造,此时仍为103装置,其5011闸刀逻辑闭锁需要采集500kVⅠ母地刀位置,但103点表地址、条、目、组无法获知此信号。
因此,为了保证正常遥控,不降低变电站运行水平,增设一台间隔层测控装置,其IP地址、点号等配置与原500kVⅠ母测控相同,接入原103网络,其端子排接入地刀位置信号,保证其他103测控装置遥控正常进行。
(4)远传总控
作为远方调度对变电站实时监视、控制的装置,总控装置在智能化改造中也面临新的技术要求。
变电站内103装置、61850装置共存,原有的总控装置只支持一种规约。
为了解决上述共存难题,可采取以下方法:一般来讲,总控装置都至少支持2块 CPU共存。
因此,可以在原有的CPU1基础上,增设一块CPU插件(设为CPU2),CPU2只针对站内103测控装置,配置站内103规约,与站内103网络相连。
装置的组态配置文件和数据库仍配置在CPU1,获取原有103装置信息通过CPU2进行加载即可,对上与地调、省调、网调进行通信仍通过CPU1进行,与原有方式一样。
结语:目前在国内变电站存在常规变电站、数字化变电站、智能化变电站3种模式中,常规变电站存在采集资源重复、存在多套系统、厂站设计、调试复杂、互操作性差、标准化规范化不足等问题。
与常规变电站相比,智能变电站能够完成范围更宽、层次更深、结构更复杂的信息处理,变电站内、站与调度、站与站之间、站与大用户和站与分布式能源的互动能力更强,信息的交换和融合更方便快捷,控制手段更灵活可靠,同时智能变电站是智能电网发展的有力支撑,因此,常规变电站智能化改造将是变电站发展的必然趋势。
参考文献:
[1] 陈国飞,李有春,贾建明.500kV变电站智能化改造模式研究[J].山东电力技术,2011(06):27-31.
[2] 陈跃,周建国.500kV繁昌变电站智能化改造试点工程技术方案解析[J].华东电力,2012(06):979-983.
[3] 郭晓军.500kV变电站智能化改造的关键技术探讨[J].科技风,2014(17):167.
[4] 赵鑫化.于IEC61850标准的变电站自动化若干关键技术研究[D].浙江大学,2018.
[5] Q/GDWZ441-2010,智能变电站继电保护技术规范[S].。
