HZ-SVR- 24QP雷达流量计如何安装
流量计安装规范
转子流量计安装要求：1、实际的系统工作压力不得超过流量计的工作压力。
2、应保证测量部分的材料、内部材料和浮子材质与测量介质相容；3、环境温度和过程温度不得超过流量计规定的最大使用温度；4、转子流量计必须垂直地安装在管道上，并且介质流向必须由下向上；5、流量计法兰的额定尺寸必须与管道法兰相同。
6、为避免管道引起的变形，配合的法兰必须在自由状态对中，以消除应力；7、为避免管道振动和最大限度减小流量计的轴向负载，管道应有牢固的支架支撑；8、截流阀和控制流量都必须在流量计的下游。
9、支管段要求在上游侧5DN，下游侧3DN（DN是管道的通径）；质量流量计安装1、传感器的刚性和无应力支撑2、避免把传感器安装在管道的最高位置，因为气泡会集结和滞留，在测试系统中引起测量误差；3、如果不能避免过长的下游管道（一般不大于3M），应多装一个通流阀；4、与输送泵的距离至少要大于传感器本身长度的4倍（两法兰之间距离），如果泵引起多余的振动，必须用绕性管或连接管进行隔离。
5、调节阀、检查观察窗等附加装置都应安装在离传感器至少1X“L”远处（L为传感器安装法兰之间距离）6、支架不能安装在法兰或外壳上，一般离法兰的距离为20~200mm;电磁流量计安装1、电磁流量计，特别是小于DN100mm(4”)的小流量计，在搬运时受力部位切不可在信号变送器的任何地方，应在流量计的本体。
2、按要求选择安装位置，但不管位置如何变化，电机轴必须保持基本水平。
3、电磁流量计的测量管必须在任何时候都是完全注满介质的；4、安装时，要注意流量计的正负方向或箭头方向应于介质流方向一致。
5、安装时要保证螺栓、螺母与管道法兰之间留有足够的空间，便于装卸；6、DN>200的大型电磁流量计要使用转接管，以保证对接法兰的轴向偏移，方便安装。
7、要避免安装在强电磁场的场所。
涡街流量计安装1、流体必须与传感器表体的标注方向一致。
2、传感器两边法兰必须保持平行，否则容易泄漏。
国产在线雷达流速流量仪的使用方法
国产在线雷达流速流量仪的使用方法一、前言国产在线雷达流速流量仪是一款高精度、高可靠性的流量计，广泛应用于水利工程、环保工程、化工行业等领域。
本文将详细介绍国产在线雷达流速流量仪的使用方法，包括安装、校准、操作等。
二、安装1.选择合适的安装位置：应选择在管道直线段上游2~3倍管道直径处，并确保管道内无任何异物。
2.准备好安装材料：包括法兰、垫片、螺栓等。
3.将法兰与雷达流速流量仪连接：首先将法兰与雷达流速流量仪分别对准，然后用螺栓固定，注意不要过紧。
4.连接导线：将雷达流速流量仪的导线连接到相应的控制系统中。
三、校准1.设备预热：在进行校准之前，需要先让设备预热20~30分钟，以确保设备处于稳定状态。
2.选择合适的校准方法：可以采用标定板法或者比较法进行校准。
其中标定板法是通过测量标定板上已知面积和体积的液体来确定设备的误差；而比较法则是通过与其他已知准确度的流量计进行比较来确定设备的误差。
3.进行校准：按照所选择的校准方法进行操作，注意记录每次校准的结果，以便后续对设备进行调整。
四、操作1.开机：将设备连接好电源后，按下开机按钮即可启动设备。
2.设置参数：在启动设备后，需要设置一些参数，例如管道直径、介质密度等。
这些参数将影响到设备的测量精度。
3.开始测量：在设置好参数后，即可开始进行测量。
在测量过程中，需要注意管道内不要有气泡和杂质等影响测量精度的因素。
4.查看结果：测量结束后，可以查看设备显示屏上的结果。
如果需要导出数据，则可以将数据传输到电脑或者其他存储介质中。
五、维护1.定期清洗：为了保证设备的正常运行，应定期对设备进行清洗。
具体时间间隔视使用环境而定。
2.及时更换零部件：如果发现设备中存在损坏或老化的零部件，则应及时更换以保证设备正常运行。
3.保持干燥：雷达流速流量仪应存放在干燥的环境中，避免受潮。
六、总结通过本文的介绍，我们了解了国产在线雷达流速流量仪的使用方法，包括安装、校准、操作和维护等方面。
常用流量计的正确安装方式

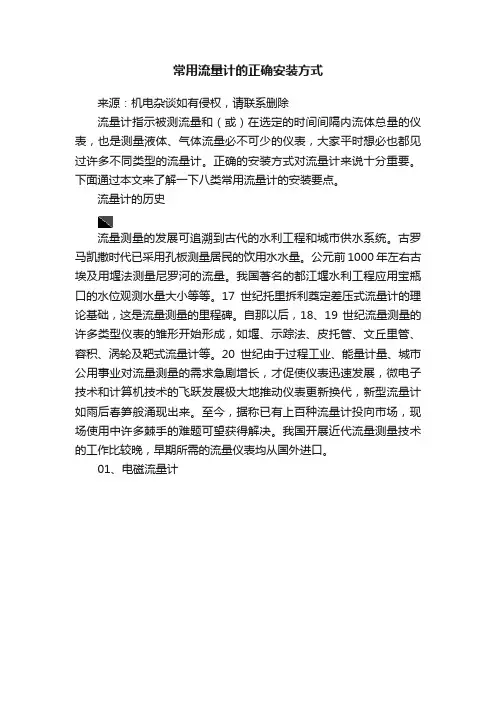

常用流量计的正确安装方式来源：机电杂谈如有侵权，请联系删除流量计指示被测流量和（或）在选定的时间间隔内流体总量的仪表，也是测量液体、气体流量必不可少的仪表，大家平时想必也都见过许多不同类型的流量计。
正确的安装方式对流量计来说十分重要。
下面通过本文来了解一下八类常用流量计的安装要点。
流量计的历史流量测量的发展可追溯到古代的水利工程和城市供水系统。
古罗马凯撒时代已采用孔板测量居民的饮用水水量。
公元前1000年左右古埃及用堰法测量尼罗河的流量。
我国著名的都江堰水利工程应用宝瓶口的水位观测水量大小等等。
17世纪托里拆利奠定差压式流量计的理论基础，这是流量测量的里程碑。
自那以后，18、19世纪流量测量的许多类型仪表的雏形开始形成，如堰、示踪法、皮托管、文丘里管、容积、涡轮及靶式流量计等。
20世纪由于过程工业、能量计量、城市公用事业对流量测量的需求急剧增长，才促使仪表迅速发展，微电子技术和计算机技术的飞跃发展极大地推动仪表更新换代，新型流量计如雨后春笋般涌现出来。
至今，据称已有上百种流量计投向市场，现场使用中许多棘手的难题可望获得解决。
我国开展近代流量测量技术的工作比较晚，早期所需的流量仪表均从国外进口。
01、电磁流量计电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内则与测量无关。
安装要点A、安装地点不能有大的振动源，并应采取加固措施来稳定仪表附近的管道；B、不能安装在大型变压器、电动机、机泵等产生较大磁场的设备附近，以免受到电磁场的干扰；C、传感器与管道连接时应保证满管运行，最好垂直安装；D、变送器外壳接地与就近接地网连接即可；屏蔽电缆（分体式）按说明书连接，信号电缆（至系统）进行屏蔽层系统处单端接地；测量传感器与管道连接的短路环需要接地，接地电阻应小于10欧姆，不能与电气接地共用；E、流量计传感器上游也应该有一定的直管段，一般在5D~10D。
安装详解如下：如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时可以增加前后直管段的长度、采用一个流量稳定器或减少测量点的截面以稳定流速分布。
超声波流量计-安装图解
超声波流量计-安装图解仪表的安装超声波流量计变送器的安装：可以选择墙装或者柱状，如下图所示传感器的安装（1）首先固定绑带1和绑带2如下入所示；如仪表安装在水平管道上，应将传感器安装与管道侧面，而不要装在管道的最高点，避免管道上方存在气泡影响将来的仪表测量（2）将俩个绑带的位置调整位C-33 位置（卡尺上分别标注字母C和数字33的俩个位置，这个位置可以先将变送器上电后输出相关参数得到，具体步骤可以参见下面的调试部分；这个位置是根据以下数据得出：管道材质：碳钢，管径：219mm，壁厚：6mm；管道无内衬，介质：水，温度：25℃）（3）固定传感器安装支架（注意安装支架的朝向：对向；传感器所接触的管道表面需要打磨掉防腐漆，露出管道金属层）（4）将传感器探头抹上耦合剂（随设备带的类似于牙膏似的的物品位耦合剂）（5）将传感器插入安装支架，根据探头上示意的方式旋转卡主即可传感器与变送器间线缆的安装（1）如上图所示，传感器探头安装好后，将线缆的一端插入传感器，拧紧即可（2）变送器端的接头如下图所示：两个传感器出来的线缆通过仪表专配的格兰头6-2（包含c、d、f、g、h部分）如示意图安装6-1部分位线缆的另外一段插头，插入变送器的专用接口即可，如下图所示：流向上游过来的传感器线缆插入：UP的那个端子，流向下游过来的传感器线缆插入：DOWN的那个端子，电源线、信号线的接线如下图1、2接电源线26（+）、27（-）接信号线（4-20mA信号线）经过以上步骤，流量计的安装完成调试仪表的按键解释：E键位确认键，+或者-号为菜单的翻找或者数字的加减键+和-一起按为退出仪表上电后如下图所示：首先设置传感器（一般在仪表安装前，传感器探头安装前，变送器先上电，设置相关参数后可以得到安装距离，再进行仪表的安装）（1）按E键进入功能菜单，按+号或者-号找到下面菜单：（2）按E确认，进入，即可见到下面菜单：第二行默认为”NO”，按+号或者-号修改为”YES”（这是需要输入密码：0091），按E确认（3）上图，按E确认后进入，选择语言，默认为ENGLISH，无中文，按E进入下一个菜单（4）下图菜单，按E确认，进入下一步菜单（5）按E确认，进入下一个菜单（6）见到如下菜单：按+号或者-号修改为如图所示（2行程安装方式），修改好后按E进入下一步（7）见到如下菜单，按+号或者-号修改菜单如下图：CARBON STEEL（碳钢材质管道），修改好后按E确认进入下一步（8）见到如下菜单，按+号或者-号修改管径：219mm；修改好后按E进入下一步（9）见到如下菜单，按+号或者-号修改管道壁厚：6mm；修改好后按E进入下一步（10）见到如下菜单，按+号或者-号修改测量介质：WATER，修改好后按E进入下一步（11）后面的温度即可按默认20摄氏度即可（如介质为室温），按E进入下一步（12）见到如下菜单，会显示经过计算的安装位置：如C 33等然后安装此安装位置安装传感器线缆以及传感器即可仪表安装完成后，设置一下量程即可在测量界面，按E进入菜单，按+或者-号找到“CURRENT OUTPUT”进入按E找到“VALUE 20 mA”，将该值修改为20mA对应值即可。
雷达电波明渠流量计安全操作及保养规程

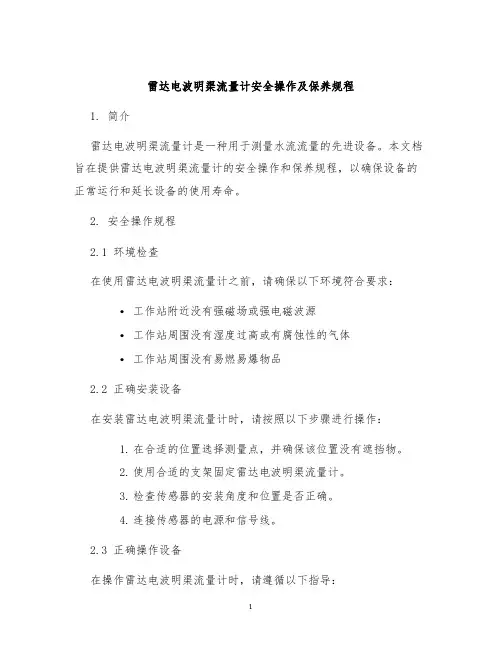

雷达电波明渠流量计安全操作及保养规程1. 简介雷达电波明渠流量计是一种用于测量水流流量的先进设备。
本文档旨在提供雷达电波明渠流量计的安全操作和保养规程，以确保设备的正常运行和延长设备的使用寿命。
2. 安全操作规程2.1 环境检查在使用雷达电波明渠流量计之前，请确保以下环境符合要求：•工作站附近没有强磁场或强电磁波源•工作站周围没有湿度过高或有腐蚀性的气体•工作站周围没有易燃易爆物品2.2 正确安装设备在安装雷达电波明渠流量计时，请按照以下步骤进行操作：1.在合适的位置选择测量点，并确保该位置没有遮挡物。
2.使用合适的支架固定雷达电波明渠流量计。
3.检查传感器的安装角度和位置是否正确。
4.连接传感器的电源和信号线。
2.3 正确操作设备在操作雷达电波明渠流量计时，请遵循以下指导：1.使用合适的仪器和工具进行操作。
2.遵循设备操作手册中提供的操作指南。
3.严禁私自拆卸或改变设备内部组件。
4.操作设备时，注意安全，避免触摸高压线路。
5.注意设备的使用温度范围，避免在过高或过低的温度环境中使用设备。
2.4 及时处理异常情况如果发现雷达电波明渠流量计出现异常情况，请及时采取以下措施：1.关闭设备电源，以防止进一步损坏设备。
2.检查设备是否受损，如有损坏请联系专业维修人员。
3.请勿私自修理设备，以免造成进一步的损坏。
3. 保养规程3.1 定期清洁为了保持雷达电波明渠流量计的正常运行，请定期进行清洁：1.使用软布轻轻擦拭设备的外壳，注意不要使用任何腐蚀性物品。
2.注意清洁设备的雷达天线，确保其表面没有尘土或水滴。
3.2 注意防水雷达电波明渠流量计通常需要在水中运行，为了确保设备的防水性能，请注意以下事项：1.定期检查设备的密封圈，如果发现损坏或老化，请及时更换。
2.当设备不在使用时，请将设备放置在干燥通风的地方。
3.3 定期校准为了确保雷达电波明渠流量计的测量准确性，建议定期进行校准：1.参考设备的操作手册，了解校准的具体步骤。
雷达流量计安装标准
雷达流量计安装标准摘要：一、引言二、雷达流量计的概述三、雷达流量计的安装步骤四、雷达流量计的安装注意事项五、结论正文：一、引言随着工业自动化的不断发展，雷达流量计作为一种高精度的流量测量仪表，已经被广泛应用于各个领域。
为了保证雷达流量计的准确性和稳定性，正确的安装方法至关重要。
本文将为您详细介绍雷达流量计的安装标准。
二、雷达流量计的概述雷达流量计是一种利用电磁波在介质中传播的速度来测量流量的仪表。
与其他类型的流量计相比，雷达流量计具有测量范围广、精度高、抗干扰能力强等优点。
因此，在众多领域中，雷达流量计已成为流量测量的首选仪表。
三、雷达流量计的安装步骤1.选址：首先，要为雷达流量计选择一个合适的安装位置。
通常情况下，应选择在直管段的上游或下游，并且要远离泵、阀门等容易产生涡流的设备。
2.拆卸：在安装之前，需要对管道进行清洗，以确保管道内没有杂质影响雷达流量计的测量精度。
此外，还需要检查管道的内径是否与雷达流量计的测量范围相匹配。
3.安装：在确保管道清洁和尺寸合适的情况下，可以将雷达流量计安装到管道上。
通常，雷达流量计需要通过法兰与管道连接，因此要确保法兰的尺寸和螺栓孔的位置与雷达流量计一致。
4.调试：安装完成后，需要对雷达流量计进行调试。
首先，要检查电源是否正常，然后通过信号发生器发送信号，观察雷达流量计的反应。
如果一切正常，可以开始进行实际流量的测量。
四、雷达流量计的安装注意事项1.避免安装在温度变化剧烈的地方，以防止雷达流量计因温度变化导致的测量误差。
2.避免安装在振动较大的地方，以免影响雷达流量计的稳定性和测量精度。
3.确保管道内径与雷达流量计的测量范围相匹配，以免造成测量误差。
4.在安装过程中，要轻拿轻放，避免对雷达流量计造成损坏。
5.安装完成后，要及时进行调试，确保雷达流量计能够正常工作。
五、结论总之，雷达流量计的安装对其测量精度和稳定性具有重要影响。
因此，在安装过程中，要遵循相关的安装标准，确保雷达流量计能够正常工作。
超声波流量计安装方法
超声波流量计安装方法超声波流量计是一种通过发送和接收超声波信号来测量流体流量的设备。
它具有无污染、无压力损失、精度高等优点，在工业领域广泛应用。
下面将详细介绍超声波流量计的安装方法。
1. 安装前准备在开始安装前，首先要确保所选择的安装位置适合超声波流量计的使用。
安装位置应满足以下要求：- 安装位置应保持平整和干燥，避免影响测量精度。
- 确保超声波流量计能够完整地安装在管道上，并且能够轻松连接管道。
- 要避免管道上有其他设备或障碍物，以确保超声波信号的传输和接收不受干扰。
2. 安装管道准备在安装超声波流量计之前，需要对管道进行一些准备工作，以确保超声波流量计能够正确安装在管道上。
具体步骤如下：- 清洁管道表面，确保没有杂物、污垢等影响超声波信号传输的物质。
- 在管道上切割一个合适的孔洞，确保超声波流量计的传感器能够完整地插入其中。
- 准备好连接超声波流量计的接口，确保连接紧固可靠。
3. 安装超声波流量计接下来，将准备好的超声波流量计安装在管道上。
具体步骤如下：- 将超声波流量计的传感器插入管道的孔洞中，并确保密封紧固。
- 使用合适的螺丝将超声波流量计固定在管道上，确保安装稳固可靠。
- 如果超声波流量计使用可调节支架安装，需要调整支架的位置，以保证传感器与管道中心线垂直，并且使超声波信号传输和接收不受干扰。
4. 连接管道和超声波流量计安装完成后，需要将管道与超声波流量计连接起来，以确保信号传输正常。
具体步骤如下：- 使用合适的管道接头将管道与超声波流量计连接起来。
- 确保接头紧固可靠，避免泄漏和松动。
5. 调试和测试安装完成后，需要对超声波流量计进行调试和测试，以确保其正常工作。
具体步骤如下：- 打开超声波流量计的电源，并进行各项参数的设置和调整。
- 使用标准流量介质进行流量测试，比较超声波流量计的测量结果和实际流量值，以验证其准确性和稳定性。
- 调整超声波流量计的位置和参数，直到达到理想的测量效果。
质量流量计的安装注意事项 流量计如何操作
质量流量计的安装注意事项流量计如何操作质量流量计，是一种测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度，由于变送器是以单片机为核心的智能仪表，因此可依据上述三个基本量而导出十几种参数供用户使用。
质量流量计的安装注意事项1、质量流量计是基于振动的原理工作的，而在其工作的过程中又运用了电磁技术进行振动的激励、扭角的检测以及检测信号的处理，因此质量流量计安装的位置不能有大的振动源，也不能安装在变压器、电动机等产生强磁场的设备相近，以防止外界干扰影响其正常工作。
2、质量流量计的安装无直管段要求，但传感器和管道连接时应避开应力存在，假如质量流量计安装过程中，传感器与管道中心线的同心度存在偏差，将导致振动管产生应力，该应力会形成压力、拉力或剪切力影响管道的对准，引起检测探头的不对称性，导致零点变动，影响测量精度 [3，4]。
若管道与传感器同心度偏差过大，则有可能无法调整零点。
因此应实行加固措施稳定仪表相近的管道，在流量传感器安装时应尽量实行软连接的方式，法兰连接螺丝要均匀对称紧固，为减小残存应力的影响，流量传感器在安装好后还要进行零点校准，为便利质量流量计的安装及调零，质量流量计的前端和后端还要安装截止阀。
3、传感器和变送器的连接电缆应使用厂家的专用电缆；变送器接收的是低电平信号，所以电缆不应太长。
变送器安装时确保用于将本质安全的传感器电缆与电源和输出电缆分开的隔板安装到位；要确保传感器接线盒和变送器外壳密封好，以免短路而导致测量误差或者流量计故障。
4、依据流体不同性质选择不同的传感器安装朝向，要始终保持传感器流量管里流体处于充分状态，气体进料测量的质量流量计U 形管朝上，以免测量管内积聚冷凝液；液体进料测量质量流量计U 形管朝下，以免测量管内积聚气体。
智能转换器与电磁流量传感器一同构成电磁流量计进行流量测量，因此在处理转换器故障前，请应首先确认管线流体流动状态、传感器、系统接线等是正常的！仪表无显示a）检查电源是否接通；b）检查电源保险丝是否完好，保险丝的更换应是同型号规格的；c）检查供电电压是否符合要求；d）检查显示器对比度调整是否能够调整，并且调整是否合适；e）假如上述前3项a）、b）、c）都正常，f）当查不出问题时，请将转换器交生产厂维护和修理。
流量计的安装要求
流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，正确的安装方式直接影响气量读取的准确性。
对于燃气公司而言，目前使用最多的主要为罗茨流量计、涡轮流量计。
其中罗茨流量计主要应用于各商业用户，如酒店、食堂、洗浴场所，小时流量并不太大；涡轮流量计大多应用在工业用户方面，压力高，小时流量大是其主要使用特点。
罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。
垂直安装有助于转子对赃物的自清洁能力，一般建议采用此种安装方式。
b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。
同时，应使流量计法兰与过滤器法兰直接对接。
c.无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。
且在流量计的上、下游分别保证有3DN 和1DN 的直管段。
1.2安装要求a.安装流量计的环境温度一般不应当超过-20℃-——+80℃范围；周围无腐蚀性气体，机械震动小，灰尘少且远离热源的场所；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。
流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压试验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。
清扫期间，应拆下流量计用工艺管道代替。
c. 流量计安装于管道之前，先检查内部转子转动是否灵活。
d.流量计上油必须安装过滤器并要定期清洗。
e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引起的流量计变形。
f.如果不允许中断气体的供应，建议设置旁通管路，以便对流量计进行维护，在垂直管道上安装时，流量计一般应安装在旁通管道中，以防止主管道杂物沉积于流量计内。
g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。
雷达水位计安装调试图解
雷达水位计安装调试图解1、安装前准备雷达水位计安装前应做好下列准备:a)核验产品质量的合格性。
b)进行安装部件的完备性检查。
c)检查安装场所是否符合要求。
d)检查安装记录表是否齐全。
2、安装要求雷达水位计在安装时应结合使用环境的要求，并应符合下列规定:a)应设在水位平稳，漂浮物少，受风浪、水流、冰冻影响小，以及便于安装的位置。
b)宜安装在建(构)筑物或专用支架上、建(构)筑物或专用支架固定应牢固可靠、稳定性好，无明显晃动或周期性振动。
常见有定制的立杆横臂，混凝土基础。
c)保持雷达水位计的探测平面处于水平状态。
设备水平仪或者内部倾角。
d)参考雷达水位计的波束角与测量高度计算仪表安装支架的长度。
e)从天线下缘到被测介质表面之间，及发射微波波束所辐射的区域内不应有障碍物。
f)最高水位不应进入仪器测量盲区。
g)充分考虑连接线的走线线路和安装方式，线缆应具有必要的护套等保护措施，做到线缆防水防潮、防电磁干扰、防动物咬、防偷盗等。
避免线缆机械损伤。
h)对于需现场处理的安装工艺，如焊接、机械固定等，应按相应的工艺要求执行，并进行必要的检验或测试。
i）做好安装记录并留存，不限于图片视频文档等。
3防雷3.1要求雷达水位计在工作时应有防雷击能力，其防雷级别应达到GB/T17626.5-2019表1中等级3的要求。
3.2测试防雷应按下列方法进行测试;a)目测和手动检查雷达水位计的防雷措施，使用绝缘电阳测试仪检测水位计接地电阻。
b)用雷击浪涌(冲击)抗扰度试验设备，对工作状态下的雷达水位计，按GB/T17626.5-2019的规定，进行雷击浪涌(冲击)抗扰度试验。
c)测试后记录并检查雷达水位计工作情况。
4安装后调试雷达水位计安装后调试应符合下列规定:a)检查各连接插头连接无误，万用表检测电源电压正常后，通电进行现场调试，雷达水位计应工作正常。
b)进行雷达水位计初始测值的确定。
以测区水尺读数或可靠测定的水位值为基准，利用铅坠或平尺水位计等仪器测定水位计安装高度，与水位计读数互相对比校验，确定雷达水位计初始测值。
雷达液位计导波管的安装方法
雷达液位计导波管的安装方法一、引言雷达液位计是一种常用的液位测量设备，其工作原理是利用电磁波在介质中传播的时间来确定液位高度。
而导波管则是雷达液位计的核心部分，它能够将电磁波引导到液体表面并接收回波信号，从而实现液位测量。
本文将详细介绍雷达液位计导波管的安装方法。
二、前期准备在进行导波管安装之前，需要先做好以下准备工作：1. 确定安装位置：导波管应尽量靠近被测介质的表面，且避免与其他设备或结构物相互干扰。
2. 准备工具：常见的安装工具包括扳手、螺丝刀、卡尺等。
3. 检查设备：确保雷达液位计及其附件完好无损。
4. 确认电气接线：根据雷达液位计说明书确认电气接线方式，并检查是否符合要求。
三、安装步骤1. 安装支架首先需要将支架固定在预定位置上。
通常情况下，支架应该与地面垂直，并且能够承受导波管的重量。
安装支架时需要使用螺丝和膨胀管将其固定在墙壁或其他结构物上。
2. 安装导波管将导波管插入支架上，并根据需要进行调整。
通常情况下，导波管应该与被测介质表面保持一定的距离（如10-20mm），以确保测量精度。
同时，导波管也需要与支架保持一定的角度（如5-10度），以便电磁波能够正常地传播并接收回波信号。
3. 连接电缆将雷达液位计和导波管之间的电缆连接起来。
在连接过程中，需要注意电缆的质量和长度：电缆应该具有良好的防水性能，并且长度应该足够长，以便于日后维护和更换。
4. 调试设备完成安装后，需要对设备进行调试。
首先需要检查设备是否正常工作，并且根据实际情况进行合适的参数设置。
此外，还需要对设备进行校准和测试，以确保其测量精度符合要求。
四、注意事项1. 安全第一：在安装过程中，必须注意安全问题，避免发生意外事故。
2. 保护设备：在安装过程中，需要注意保护设备，避免在操作过程中对其造成损坏。
3. 质量控制：在安装完成后，需要对设备进行严格的质量控制和测试，确保其符合要求。
4. 维护保养：日常维护和保养是确保设备长期稳定运行的重要环节。
流量计安装说明
流量计的安装在压缩空气系统中，常用的流量计主要有三类，热式流量计、涡街流量计和锥塔流量计。
热式流量计涡街流量计锥塔流量计热式流量计的安装相对后两种要简单很多，可以采用带压打孔的方式加装球阀后插入即可，该种流量计的安装不需要停气，而后两种流量计的安装，则需要停气切断管道进行安装。
在一般的工业现场热式流量计和涡街流量计最为常见，而锥塔流量计一般为单位对流量计算要求较为严格的情况下才采用。
三种流量计的安装方法和注意事项如下：热式流量计的安装和相关准备和注意事项：一、开始安装前的准备二、选择合适的安装位置1、安装位置为何如此重要？2、合适安装位置的考虑三、安装步骤四、安装后的核查五、该种流量计安装常见的错误六、具体的实际操作请详见知道录像视频（播放文件）涡街流量计的安装和相关注意事项：一、安装要求：二、安装条件：三、安装步骤：四、注意事项：五、实际图片：锥塔流量计的安装和相关注意事项：对于塔形流量计，一次传感器部分是指流量计本体如何与工艺管道连接的工作、尽管流量计有多种结构形式，如：管道式、夹装式、对焊式等。
如果描述不作特殊说明，安装方法是等同的。
由于流量计具有对流体流动状态整流的功能，因此一次传感器部分的安装要求远不孔板等相对宽松的多。
由于流量计是管段式，它与工艺管道的同轴度、垂直度无严格的要求。
1、管道法兰式：是指流量计两端有安装法兰。
与工艺管道两端同规格的安装法兰（也称用户法兰）连接，是比较常用的结构形式，适用的口径（DN50mm～3000mm）。
此种形式适用于节流装置与差压变送器分体安装时选用，一般常用于测量蒸汽流量时使用，在测量其他高温介质时也可以使用。
2、法兰夹装式：用于小口经流量计的安装形式，每台流量计玉工艺管道只需2片法兰。
法兰与工艺管道焊接在一起，再把流量计夹装在两法兰之间。
此中安装方法与涡街流量计（≤300mm）安装方法相同。
3、管道对焊式：是指塔形流量计与工艺管道无法兰连接（流量计本体无法兰），安装时直接把流量计与工艺管道焊接在一起。
地下水监测方法
地下水，地球上最神秘的水资源，它们蕴藏在地下，人类不容易发现，但它们对人类的生活生产、农业灌溉等有着重要的意义。
但是，随着人类不合理活动增加，地下水被污染了，水位也下降了。
幸运的是，人们在发现这一问题后，迅速对地下水动态开展监测研究，建设地下水监测井，形成地下水动态监测网络，并根据获取数据制定相应的对策，遏制地下水环境进一步恶化。
地下水动态监测是为保障社会经济可持续发展而开展的一项重要的长期性、基础性、公益性工作。
加强地下水动态监测，一方面是为制定开发利用和保护方案提供基础资料；另一方面，也是检验水资源开发利用是否合理，地质环境保护措施是否得当的直接手段。
通过长期监测资料的分析，找出开发利用中存在的问题，提出改进方向和进一步的保护措施。
因此，地下水监测既是国民经济和社会发展的基础性支撑条件，又是实现可持续发展的保障措施。
地下水体的污染状态不易掌握，而且，地下水体特别是深层地下水体一旦遭受污染，其后果不堪设想，它不光是大大减少了地下水资源的实际可利用量，而且对人民的身心健康构成极大的威胁。
地下水动态监测从上世纪60年代开始展开，主要通过建设地下水监测井，早期采用人工监测水位和水温，而目前通过自动监测水位和水温、人工采集水样化验的方式，掌握大量第一手监测资料，为地下水资源评价和开发利用奠定了扎实的基础，为水资源可持续利用和管理提供了可靠依据。
监测地下水安装图为“海绵城市”的建设添砖加瓦，推出新一代24QP雷达流量监测系统，可用于生活污水、合流污水及雨水管网开放式沟渠的流量监测。
设备采用非接触式测量，不受污水腐蚀，大大降低维护成本。
实时测得水位、流速、流量，通过RTU传输到监控中心，便于实时了解地下管网运作状况。
HZ-SVR-24QP雷达流量计航征科技是目前国内具有自主知识产权的雷达方案提供商，拥有多项专利和软件著作权。
航征面向水文、水利、环境保护、城市排水管网等行业用户，提供雷达流速流量在线监测解决方案。
流量计快速安装说明
涡街流量计安装说明1.流量计安装位臵的选择：○1流量计可以安装在室内或室外，环境温度-20℃—+55℃。
○2流量计安装时表头可以垂直向上、水平或倾斜任何角度，当测量介质温度高于150℃时，表头应水平或垂直向下安装，或选分体形式；当测量液体且流量计安装于垂直或倾斜的管道时，液体流动方向应由下向上。
○3预留足够的前后直管段，是流量计规范安装、正常运行的前提条件之一，在管道设计和施工阶段就应该充分考虑和实施（直管段预留尺寸图参见说明书）。
○4为便于调试、拆装、现场维护流量计方便，表头上方净空间至少为0.5米，若不能保证，安装时应调整径向安装角度。
○5流量计上游应尽量避免安装调节阀和半开阀，可以根据工艺要求在流量计下游5D之后安装。
○6传输距离：电流输出信号最大传输距离1500米，脉冲输出信号最大传输距离1000米。
○7流量计安装在高空管道或地沟、井下（应尽量避免此种安装）时，推荐采用分体结构（最大延长距离10米）。
2.流量计安装步骤：D为表体通径;L为表体长度;M为装配后总长度○1法兰卡装型方法一步骤：/在满足直管段的前提下，截下一段直管，其长度为M-(20±4mm)；（图二） /将装配好的流量计（带法兰、螺栓）卡入管道缺口，对好流量计方向和角度；/在两片法兰的焊缝处点焊定位；/拆下螺栓，取下流量计，将法兰焊好；/装上密封垫片，重新装上表体，上紧螺栓。
○2法兰连接型方法步骤：/在管道上截下一段直管，其长度为L；（图三） /在已截开的管道上焊接好一片法兰，法兰上部相邻的两个螺栓孔位于对称管道中心线两侧，以使表头位于管道正上方；/将流量计放入管道，对准另一片法兰螺栓孔后，移开流量计，将另一片法兰焊好；/装上密封垫片，重新装上表体，上紧螺栓。
注意：以上开孔尺寸为标准安装，工艺复杂的管道环境（例如：表前有变径、阀门、较复杂的弯头连接）需要严格按照直管段预留尺寸图，进行施工设计、安装。
3.温压取样点的安装：（图四）○1温度传感器（PT100）在流量计下游5D后开孔（开孔直径为Ø25），焊好底座，将温度传感器拧紧。
科隆电磁流量计、雷达物位计安装操作指导
安装注意事项
安装要求的原则
• 避免两相介质（或非导电介质） • 保证流态 • 避免干扰
10 | YYYY-MM-DD | Presentationtitle
安装注意事项
前后直管段要求
前5DN，后2DN（至少） 前10DN，后5DN（推荐）
前后直管段从电极处开始计算
11 | YYYY-MM-DD | Presentationtitle
KROHNE安装操作指导
电磁流量计/雷达液位计
测量原理
FMCW调频连续波
26
24
FMCW非接触雷达测量的是距离
30 | YYYY-MM-DD | Presentationtitle
测量原理
f
FMCW调频连续波
信号评估
时间信号
t
t
f
t
FFT频谱ຫໍສະໝຸດ t31 | YYYY-MM-DD | Presentationtitle
测量原理
•跟踪速度=最小窗口打开的速度 •时间常数= t时间内变动65%差值
•液位是更大的信号 •蓝色钻石 •黄色钻石
= 更大的反射 = 液位值
Measuring Range
最小峰值 Minimum Window
40/80 m
测量原理
•跟踪速度=最小窗口打开的速度 •时间常数= t时间内变动65%差值
安装延长管的限制： 低介电常数
延长管的节数控制在3节以内
39 | YYYY-MM-DD | Presentationtitle
安装注意事项
安装要求
装配延长管时，请勿遗忘密封圈
40 | YYYY-MM-DD | Presentationtitle
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航征测控，具有自主知识产权的雷达方案提供商：
HZ-SVR- 24QP雷达流量计如何安装航征测控为“海绵城市”的建设添砖加瓦，开发了两款雷达流量计，分别适用于排水管网的不同状态，对地下排水管道的污水或雨水进行监控。
采用非接触式测量，设备不易受污水腐蚀，大大降低维护成本。
实时测得液位、断面流速、流量，通过RTU传输到监控中心，便于实时了解地下管网运作状况。
产品安装图：
上海航征测控系统有限公司成立于2010年11月，位于上海漕河泾新兴技术开发区，是上海市经济和信息化委员会认定的“软件企业”，拥有多项专利和软件著作权。
航征测控是国内具有自主知识产权的雷达方案提供商，填补雷达民用领域的空白，并与清华大学、国防科技大学、上海交通大学等知名院校达成长期战略合作。
上海航征测控系统有限公司是国内罕有的具有自主知识产权的雷达方案提供商，面向水文、水利、环保、城市排水管网等行业用户，提供雷达水位流速流量在线监测解决方案。
上海航征测控，国内罕有的具有自主知识产权的雷达方案提供商
提供雷达水位流速流量在线监测解决方案，填补雷达民用领域的空白。
