PV预铺式高分子自粘胶膜防水卷材施工工艺完整版
PV100预铺式高分子胶膜防水工程施工方案要点
PV100预铺式高分子胶膜防水工程施工方案要点一、概述 PV100预铺式高分子胶膜是一种常用于建筑工程防水处理的材料,具有良好的防水性能和耐候性。
本文将重点介绍PV100预铺式高分子胶膜防水工程的施工方案要点。
二、施工前准备 1. 检查施工现场的基础情况,确保基面平整、无杂物、无明显起砂等问题。
2. 准备必要的施工工具和设备,如刷子、滚筒、刮刀、打磨机等。
3. 检查PV100预铺式高分子胶膜材料,确保质量符合要求。
三、施工工艺 1. 基面处理:首先对基面进行清洁处理,去除浮灰、油污等。
如需要修补损坏部分,应使用修补材料进行修复。
2. 底涂处理:使用底涂剂对基面进行一次底涂处理,增强PV100预铺式高分子胶膜的粘结性。
3. 铺贴PV100预铺式高分子胶膜:按照设计要求进行PV100预铺式高分子胶膜的铺贴,注意保持边缘对齐、避免皱褶和气泡。
4. 热风焊接:对PV100预铺式高分子胶膜进行热风焊接处理,确保接缝处的密封性。
5. 防护层处理:在PV100预铺式高分子胶膜表面覆盖一层防护层,增加防水层的耐久性。
四、验收与保养 1. 施工结束后进行验收,检查PV100预铺式高分子胶膜的铺贴质量,确保没有疏漏和缺陷。
2. 风干保养:施工结束后,对PV100预铺式高分子胶膜进行风干保养,避免在未完全干燥时受到外力损坏。
五、施工注意事项 1. 施工过程中保持环境清洁,避免杂物污染PV100预铺式高分子胶膜的表面。
2. 避免在高温、潮湿等恶劣天气下施工,以免影响PV100预铺式高分子胶膜的粘结效果。
3. 严格遵守相关施工规范和标准,确保PV100预铺式高分子胶膜防水工程的质量。
以上便是PV100预铺式高分子胶膜防水工程施工方案的要点,只有施工过程中严格按照要求执行,才能保证工程的质量和可靠性。
高分子自粘胶膜防水卷材施工工艺
施工步骤:
作用
形式
施工的过程
5、卷材铺贴: 滚铺法:将卷材对准基准线试铺,在约5m长处用裁纸刀将隔离纸轻轻划开,注意不要划伤卷材,将未铺开卷材隔离 纸从背面缓缓撕开,同时将未铺开卷材沿基准线慢慢向前推铺。边撕隔离纸边铺贴。铺贴好后再将前面试铺剩余的 约5m长卷材卷回,依上述方法粘贴在基层上。 抬铺法: 把已剪好的卷材反铺于基面上(即是底部隔离纸朝上),待剥去卷材全部隔离纸后,再将水泥素浆刮涂在 卷材粘结面和基面待铺位置,然后分别由两人从卷材的两端配合抬起,翻转和铺贴在待铺位置上。卷材与相邻卷材 之间为平行搭接,待长、短边搭接施工时再揭除上下卷材搭接隔离膜。
三、工艺流程:
基层清理、修补、润湿→节点密封、附加增 强层→配制水泥素浆→弹基准线试铺→撕开 卷材底部隔离纸→刮涂水泥素浆→卷材铺贴 (滚铺法、抬铺法)→辊压排气→卷材搭接、 收头密封→成品养护及保护→检查修补→质 量验收
四、施工步骤:
1、基面清理: 清除基层表面杂物、油污、砂子,凸出表面的石子、砂浆疙瘩等应清理干净,清 扫工作必须在施工中随时进行,并修补平整表面。尤其铲除排水口、烟囱、管壁 上的水泥砂浆等附着物; 阴阳角采用水泥砂浆抹成圆弧角,阴角最小半径50mm,阳角最小半径20mm。 基 面若有明水,扫除即可施工。
高分子自粘胶膜防 水卷材施工工艺
1 Chapter
第一章节
湿铺法:是指将用于非外露防水工程的湿铺 防水卷材,用水泥凝胶(素水泥浆)与基层 粘结的施工方法。适用于各类工业与民用建 筑的屋面、地下室等防水工程,特别适用于 防水等级较高、施工环境较差、潮湿、赶工
期的防水工程。
一、施工工具准备:
基层清理工具:钢丝刷、扫帚、小平铲、锤 子等、冲洗水管。 施工工具:铁抹子、电动搅拌器、配料桶、 塑料刮板、橡胶压辊、剪刀或裁纸刀、钢卷 尺、皮卷尺、墨盒、热风枪或喷枪等。 防护工具:工作服、安全帽、橡胶手套、平 底橡胶鞋、安全带(绳)等。
PV100预铺反粘高分子自粘胶膜防水卷材施工技术交底
(6)不得在已经验收完成的防水层上打眼凿洞。如必须穿透防水层时,必须提前通知防水施工方,以便提供合理的建议并及时修补。
(7)在进行后道工序施工时,总包单位须安排专人维护现场,做到轻拿轻放,文明施工,尽量避免破坏完成的防水层。如发现防水层出现破损,建筑施工单位应及时通知防水施工单位进行修补。
三、主要施工工具及辅材:
1、主要施工工具:热风枪(功率不小于2KW)、裁刀、钢压辊、记号笔、铲子(80mm宽)、锤子、扫把、抹布。
2、辅材:双面胶带(或者带胶片材)、机械固定钉子、防水密封膏。
四、质量标准:
1、验收标准
防水卷材在进场、施工过程中,应严格按照国家标准《地下工程防水技术规范》(GB50108-2008)、《地下防水工程质量验收规范》(GB 50208-2011)和《预铺/湿铺防水卷材》(GB /T 23457-2009)的相关要求进行验收和质量控制。
(3)管控建议
长边搭接部位严格控制搭接宽度,短边及裁剪部位搭接应先下料、再划铲胶线及铺贴控制线、最后铲胶及按控制线铺贴的方法施工。
六、成品保护:
(1)大面卷材铺设须按照先远后近的铺设方法,以保证施工人员不过多踩踏已完成的卷材防水层。对铺设好的卷材防水层,应在防水层上铺垫临时保护层方可进行下道工序施工。
(4)在防水层的施工过程中,施工人员须宜穿软底鞋,严禁穿带钉子或尖锐突出的鞋进入现场,以免破坏防水层。
(5)在防水施工过程中,质检员应随时、有序进行质量检查,如发现有未按要求施工及防水层出现破损的情况,应及时纠正,并组织人员进行正确、可靠的修补,避免产生渗漏隐患。

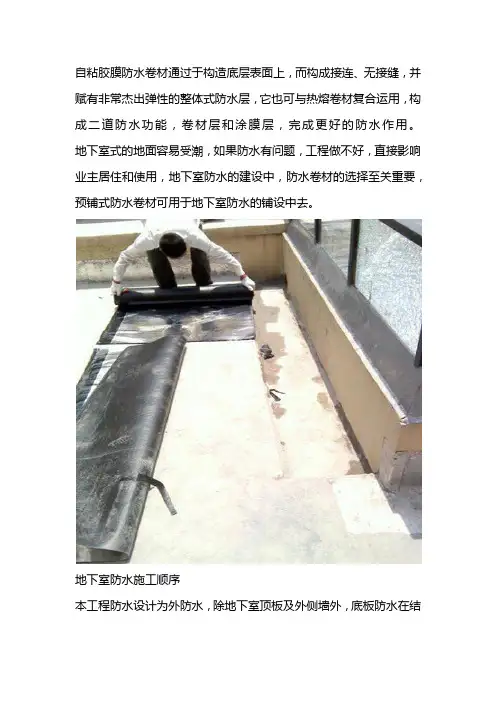

PV100预铺式高分子自粘胶膜防水卷材
自粘胶膜防水卷材通过于构造底层表面上,而构成接连、无接缝,并赋有非常杰出弹性的整体式防水层,它也可与热熔卷材复合运用,构成二道防水功能,卷材层和涂膜层,完成更好的防水作用。
地下室式的地面容易受潮,如果防水有问题,工程做不好,直接影响业主居住和使用,地下室防水的建设中,防水卷材的选择至关重要,预铺式防水卷材可用于地下室防水的铺设中去。
地下室防水施工顺序本工程防水设计为外防水,除地下室顶板及外侧墙外,底板防水在结构施工之前便要开始进行。
地下室分部工程防水施工顺序如下:桩头防水处理一独立柱基及设备基坑、抗底板防水施工一地下室外侧墙后浇带封闭施工一地下室外侧墙防水施工一地下室顶板后浇带封闭施工一地下室顶板防水施工。
地下室底板防水施工流程本工程防水施工严格执行“样板引路”制度,在防水施工前做出一块防水施工样板,建设单位、监理单位专业工程师现场验收,经一致认可之后,按照样板做法在进行大面只防水施工。
基础底板素土分层夯实→100厚C15混凝土垫层→20厚1:2.5水泥砂浆找平层一2自粘聚合物改性沥青防水卷材(无胎)一聚酯钻隔离层一50厚C20细石混凝土保护层一抗渗等级P6)混凝土底板结构施工。
地下室外墙防水施工流程外墙后浇带封闭→防水砂侧墙(抗渗等级P6)表面修整补平一聚酯隔离层一2厚自粘资合物改性沥青防水卷材(无胎)一30厚挤塑聚苯乙烯泡沫塑料板保护层一120厚标砖防护层一3:7灰土分层夯实。
地下室顶板防水施工流程防水砂顶板表面修整补平(抗渗等级p6)一顶板后浇带封闭→20厚1:3水泥砂浆平一2 厚聚合物水泥防水涂料(Ⅱ[型)一1.5厚自粘聚合物改性沥青防水卷材(无胎)一聚钻隔离层一70厚C20细石混凝土保护层(内配钢筋06.5@150 双向)一陶粒混凝土回填一饰面层。
1、垫层施工、白蚁防治施工底板混凝土垫层施工,严格控制混凝土垫层标高,标高应预留防水层的厚度和防水保护层厚度,在浇筑混凝土垫层时,混凝土表面要平整,便于在上面进行防水施工,防水施工前,应由具备白蚁防治专业资质的单位进行白蚁防治施工,详见《白蚁防治施工专项方案》,白蚁防治施工完毕之后,经建设单位、监理单位专业工程师验收合格之后进行防水施工,2、防水基层处理、检查底板下面有柱基、地梁、承台电梯基坑、集水坑、设备基坑等构件,因而防水接触面存在很多阴阳角,阴阳角处理,直接关系到阴阳角处的受损状况,对防水施工同样重要,阴阳角均做成半径为50的圆角,地梁阴阳角待垫层和地梁砖模施工完成后采用1:2水泥砂浆通过阴阳角铁板抹灰而成。
PV高分子自粘胶膜预铺反粘卷材防水施工方案
P V高分子自粘胶膜预铺反粘卷材防水施工方案内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)目 录第一章 编制依据 ◆ 融创交工标准;◆《建筑工程施工质量验收统一标准》(GB50300-2001)◆《地下防水工程质量验收规范》(GB50208-2011);◆《预铺/湿铺防水卷材》(GB/T23457-2009);◆《地下工程防水技术规范》(GB50108-2008);◆ 自粘防水材料建筑构造(二)(17CJ23-2);第二章 工程概况及防水设计做法1、工程概况参照各工程设计及现场实际情况。
2、防水部位做法:格雷斯PV-100预铺式高分子自粘胶膜防水卷材 防水 施 工 方 案根据融创交工标准, PV-100预铺式高分子自粘胶膜防水卷材使用部位及做法如下表:第三章施工准备一、施工人员组织安排1、思想准备:选派优秀的施工管理人员、组织过硬的施工队伍,作好人员的思想工作,以确保人人以工程质量为中心思想。
2、施工技术准备:施工人员持证上岗,保证所有施工人员都能按有关操作规程、规范及有关工艺要求施工。
预先编制本工程的验收计划,为确保工程质量创造条件。
对于复杂的施工分项以及重要施工部位,要事先编制具体施工方案,并经过建设单位及监理部门审定。
3、组织架构:组织机构完整,人员配备齐全。
二、主要材料及进场要求(一)主要材料选择1、PV-100预铺式高分子自粘胶膜防水卷材;2、其他辅材:配套双面胶带、防水密封胶。
3、材料进场验收检查1)、出厂日期和材料相关证明书检查2)、材料是否满足现场施工要求厚度(二)、材料的进场要求:所有材料在施工前必须提前进场,进场应有产品的合格证、质量保证书、并按规范要求对进场的材料进行报验和材料复检,复检合格后方可施工。
三、施工工具配备卷尺、钢板尺、裁刀、压辊、铲刀、扫把、抹布、记号笔、钉子、锤子等主要工具。
主要施工工具第四章施工工艺一、施工条件:1、施工场地的移交:施工场地的移交必须以书面的形式办理上交下接的手续,即在防水施工前应向防水分包单位办理防水层基层的书面移交,防水层施工完成后防水分包单位向总包单位办理返移交手续;2、环境条件:(1)无恶劣天气。
PV 100预铺式高分子自粘胶膜防水卷材施工实用工艺2017
实用文档防水施工方案实用文档1实用文档一、.编制的内容为保证防水工程的相关分项或检验批施工质量,根据施工图纸的内容和施工工艺,编制本施工方案。
由各检验批或分项工程的相关性,本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板,不包括防水砼施工。
二、产品介绍一) PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用,就可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点:1)与混凝土形成永久的有机结合,达到完全满粘要求;2)即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;3)不受基层位移、沉降变形的影响;4)不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;5)施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂。
6)现场环境温度在摄氏-4℃以上均可进行施工;7)搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
PV 100预铺式高分子自粘胶膜防水卷材施工工艺2017
防水施工方案1一、.编制的内容为保证防水工程的相关分项或检验批施工质量,根据施工图纸的内容和施工工艺,编制本施工方案。
由各检验批或分项工程的相关性,本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板,不包括防水砼施工。
二、产品介绍一) PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用,就可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点:1)与混凝土形成永久的有机结合,达到完全满粘要求;2)即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;3)不受基层位移、沉降变形的影响;4)不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;5)施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂。
6)现场环境温度在摄氏-4℃以上均可进行施工;7)搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
PV 100预铺式高分子自粘胶膜防水卷材施工工艺2017
防水施工方案1一、.编制的内容为保证防水工程的相关分项或检验批施工质量,根据施工图纸的内容和施工工艺,编制本施工方案。
由各检验批或分项工程的相关性,本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板,不包括防水砼施工。
二、产品介绍一) PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用,就可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点:1)与混凝土形成永久的有机结合,达到完全满粘要求;2)即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;3)不受基层位移、沉降变形的影响;4)不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;5)施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂。
6)现场环境温度在摄氏-4℃以上均可进行施工;7)搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
高密度聚乙烯自粘胶膜防水卷材施工工艺与规程
高密度聚乙烯自粘胶膜防水卷材施工工艺与规程1 材料要求1.1 卷材技术性能应符合现行国家标准《预铺防水卷材》GB/T 23457 中塑料防水卷材(P 类)的要求。
防水卷材物理力学性能应符合表 6.1.1 的规定。
1.2 主要辅助材料应符合下列规定:(1)用于卷材短边对拼粘接、细部搭接处理的对拼胶带厚度不宜小于 1.2mm,宽度不宜小于 160mm;(2)用于细部处理、节点密封、搭接补强的砂面盖口条厚度不宜小于 0.8mm,宽度不宜小于 80mm;(3)用于桩头、抗浮锚杆等细部节点部位的密封宜徐娜用密封膏,密封膏应与卷材相容。
2 主要机具2.1 卷材铺贴应配备弹线盒、手持压辊、手持压轮、小压辊、电动螺丝刀、锤子等。
2.2 测量剪裁工具应配备盒尺、剪刀、壁纸刀等。
3 作业准备3.1 基层表面应坚实、平整、清洁、无明水。
3.2 阴角部位应用水泥砂浆抹成半径不小于50mm 的圆弧,阳角部位的圆角不宜小于5mm。
3.3 铺贴防水卷材不得在雨天、雪天施工,五级风及以上时不得施工,铺贴卷材气温不得低于 5℃。
低温施工时宜对卷材搭接部位采取辅助加热措施。
4 操作工艺4.1 高分子自粘胶膜防水卷材可采用预铺反粘法或自粘法施工。
4.2 高分子自粘胶膜防水卷材预铺反粘法施工应按图 4.12 规定的工艺流程进行操作。
图 4.1 高分子自粘胶膜防水卷材预铺反粘法施工工艺流程4.3 应根据基坑或基层的形状确定卷材的铺贴方向并弹线,留出搭接缝尺寸,并应按基准线进行卷材铺贴施工。
4.4 铺设第一幅预铺反粘防水卷材时,应先将卷材定位空铺在基面上,且卷材HDPE 底膜朝向基层,校正卷材位置。
第二幅卷材在长边方向与第一幅卷材的搭接应按照搭接指导线进行,搭接宽度不应小于80mm,但不应超过搭接指导线。
搭接时掀开卷材搭接处的隔离膜,保证搭接处干净、干燥没有灰尘,用压辊压实卷材搭接边,挤出搭接边气泡,紧密压实粘牢。
4.5 高分子自粘胶膜防水卷材长边应采用粘结搭接,卷材长边应预留不小于80mm 宽范围,只涂布自粘胶膜层,上覆涂硅隔离膜作为自粘搭接边,将材料长边对准后可撕去隔离膜进行粘接搭接(图 4.5)。
PV-100预铺式高分子自粘胶膜防水卷材施工工艺2017
防水施工方案1一、.编制的内容为保证防水工程的相关分项或检验批施工质量,根据施工图纸的内容和施工工艺,编制本施工方案。
由各检验批或分项工程的相关性,本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板,不包括防水砼施工。
二、产品介绍一) PV 100 预铺式高分子自粘胶膜防水卷材1、产品简介PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用,就可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,解决了长期以来的地下防水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点:1)与混凝土形成永久的有机结合,达到完全满粘要求;2)即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;3)不受基层位移、沉降变形的影响;4)不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;5)施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂。
6)现场环境温度在摄氏-4℃以上均可进行施工;7)搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
预铺式高分子自粘胶膜防水卷材施工工艺
预铺式高分子自粘胶膜防水卷材施工工艺目前市场上的防水卷材众多,就拿预铺式高分子自粘胶膜防水卷材来说,预铺式高分子自粘胶膜防水卷材是是一种性能优越的多层复合防水材料,深受广大用户的喜爱,是众多行业选购时的理想用材。
预铺式高分子自粘胶膜防水卷材施工工艺是怎样的呢?预铺式高分子自粘胶膜防水卷材在施工时应当注意什么呢?接下来就让小编为大家详尽的一一解答,一起来看看吧。
#详情查看#【预铺高分子自粘胶膜防水卷材】【预铺式高分子自粘胶膜防水卷材施工工艺】预铺高分子自粘胶膜防水卷材是专门针对地下工程需用预铺法施工的工程部位而研发的一种性能优越的多层复合防水材料,其主要由高密度聚乙烯片材、高分子自粘胶膜和有特殊性能要求的表面颗粒保护层组成。
工具/原料清理基层的施工工具:水枪、扫帚、抹布等卷材的施工工具:裁纸刀、手持压辊等。
其它相关配套工具方法/步骤如下:一、基层清理:1、用扫帚、铁铲等工具将基层表面凸起物清理干净,扫除即可施工;2、基层要求坚固密实、光滑平整、均匀一致,表面不得出现酥松、毛刺、起砂等现象;二、工艺原理:预铺高分子自粘胶膜防水卷材预铺反粘法是将表面处理后不粘的胶粘层朝向施工人员,然后将液态混凝土直接浇筑在卷材上,待混凝土固化后,在卷材与混凝土之间形成连续牢固的粘结。
其施工顺序如下:基层处理→空铺卷材→浇筑混凝土。
三、工艺优点:1、单层铺设,拐角处无需加强层。
预铺防水卷材与传统防水材料不同,只需单层铺设就可以达到很好的防水效果,并且这一层须与结构混凝土满粘。
在拐角处无需加强层,这大幅度节约了材料的用量。
2、高分子自粘预铺防水卷材对基层要求简单,只需要低限度的表面处理,不需要底油或热气烘干潮湿的基层,无挥发性物质;当混凝土基层达到可以上人的强度后,就可以施工。
3、高分子自粘预铺防水卷材施工温度范围宽,在全年的很多季节都可以施工。
四、基层处理:水平基层表面应是整块的混凝土地面或者是密实度很好的粒状填料砂土垫层,垫层要避免使用松散骨料或棱角尖锐的骨料,砂石应使用多角状的,而不用倾斜面或凹凸面的,可在潮湿面上施工,但表面若有积水,则需清除干净,以免影响搭接边的粘结,从而影响防水性能。
地下室预铺式高分子自粘胶膜防水卷材防施工工艺
4成品保护
4.1地下卷材防水层部位预埋的管道不得碰损变位和堵塞杂物。
4.2卷材防水层铺贴完成后,要及时做好保护层,防止结构施工碰坏防水层。
4.3卷材平面防水层施工中和完成后,不得在防水层上放置材料或防水层用作施工运输车道。
5应注意的质量问题
2.3检查验收
分工序自检,检查时用螺丝刀检查接口,发现粘贴不实之处及时修补,不得留任何隐患,现场施工员、质检员必须跟班检查,检查并经验收合格后方可进行下道工序施工。自检合格后报请总包、监理及建设方验收,验收合格后及时进行保护层的施工。
2.4注意事项
2.4.1卷材搭接不应出现十字搭接,允许按错缝搭接形成T型搭接,两个T型搭接距离不小于500mm;
5.1卷材防水层空鼓:卷材防水层空鼓,发生的原因多是卷材防水层的基层含水率高,找平层未干燥,就施工卷材防水层,将湿气封在里面,遇热气体将防水层鼓起;不同铺贴油毡卷材时,压得不紧,粘贴不密实,窝住操作时的热气,使卷材起泡、空鼓。施工时应注意基层干燥,操作中应压实粘紧,不可窝住气体,即可防止空鼓的发生。
5.2渗漏:地下卷材防水工程渗漏主要发生在穿墙管处、螺栓处、变形缝处和卷材接槎处,其原因是:这些特殊部位做防水的基层处理不好,结构不密实,找平层收头不严密;卷材附加层收边不严,卷材裁割不规矩;变形缝止水带捻压不好,结构变形等原因使变形缝处漏水;卷材接槎处先后施工的接槎卷材有破损,铺粘不严而漏水。施工中应根据不同的特殊部位,采取规范规定的处理方法,操作时认真按形状剪裁卷材,周边压平贴严,粘结牢固,在完成这些部位附加层铺贴后,精心检查,把好验收关。
4质量标准
3.1保证项目:
3.1.1卷材与胶结材料必须符合设计要求和施工及验收规范的规定。
高分子自粘胶膜预铺防水卷材施工工艺
高分子自粘胶膜预铺防水卷材施工工艺1. 引言嘿,大家好!今天咱们聊聊高分子自粘胶膜预铺防水卷材的施工工艺,听起来有点儿复杂,但别担心,咱们一步一步来,就像做饭一样,分步骤来,肯定不会烧焦的!防水这事儿,在建筑中可是一件大事,毕竟谁都不想自己家里淹了水,像是“漏船”,那可真是麻烦得很。
2. 防水卷材的基本知识2.1 什么是高分子自粘胶膜?先给大家普及一下知识。
高分子自粘胶膜,其实就是一种特别的材料,像是给你的房子穿上了一层保护衣。
这种胶膜不需要额外的粘合剂,直接就能粘在需要防水的地方,简单又省事。
就好比你把一块美味的蛋糕放在冰箱里,这样它就不容易变质了,呵呵!2.2 施工的重要性接下来,咱们得明白施工的重要性。
一个好的施工,就像做菜时火候掌握得当,能够让你的“防水”效果达到最佳。
否则,结果可能就像是“东施效颦”,既不美观也不实用。
其实,施工工艺就是把这张保护膜铺好,让它和基层紧紧粘合,不留一丝缝隙,才不会有水来“打扰”。
3. 施工步骤详解3.1 准备工作首先,施工前要做好准备工作。
就像去参加派对之前得先梳妆打扮一样,准备是关键!首先得清理基层,确保没有灰尘、油污、松散物,保持光滑。
然后要根据设计图纸,量好尺寸,像是下围棋一样,计算好每一步的位置。
准备好工具,像切刀、刮板等,万事俱备,只欠东风。
3.2 铺设过程铺设过程可分为几个步骤,先把高分子自粘胶膜小心地展开,保持整齐。
然后,慢慢地从一端开始粘贴,边粘边用刮板推平,确保没有气泡,就像给大蛋糕抹奶油,得细致。
这里的诀窍就是,慢工出细活,别急,慢慢来,气泡可不是好东西,得把它们赶走!接下来,要重视接缝处理。
要确保每一条接缝都严丝合缝,就像拼拼图,错一点儿都不行。
一般来说,接缝可以用专用的胶水处理,增强粘合力,防水效果更佳!这样一来,咱们的防水膜就稳稳地“锁住”水分,让水分无处可逃,嘿嘿!4. 完工后的检查最后,施工完后一定要认真检查。
就像回家后要检查门窗锁好没有一样,确保每个角落都没有遗漏。
全高分子自粘胶膜防水卷材施工工艺预铺反粘
高分子自粘胶膜防水卷材施工工艺(预铺反粘)专用材料及器具序号名称示.~⅛*M忌用途1搭接专用胶带适用于短边搭接2砂面自粘胶带适用于卷材修补3专用密封胶用于密封部位密封4橡胶压辐压实搭接边5射钉枪用于固定立面卷材施工流程清理基层一弹线定位T细部节点处理T铺贴防水卷材(颗粒保护层面向施工人员)一卷材搭接处理T自检、修补、验收一绑扎钢筋T检查卷材一浇筑混凝土施工工艺1清理基层(1)基层应坚实,无空鼓、起砂、裂纹、松动和凹凸不平,不得有明水。
(2)基层应平整,用2m直尺检查,直尺与基层平面的问隙不应大于5mm,允许平缓变化,但每米长度内不得多于一处。
(3)清除表面杂物、油污、砂子,凸出表面的石子、砂浆疙瘩等应清理干净,清扫工作必须在施工中随时进行。
(4)地下工程的平面与立面交接处、阴阳角处应做成圆弧状或45。
坡角,屋面找平层应做成圆弧形,圆弧半径为50mm o(5)对于突出防水基面的拉杆螺栓,应割掉并对割除的螺栓端头,用水泥砂浆抹平。
基层清理2、弹线定位铺贴卷材前先用钢卷尺确定卷材铺贴位置,并用弹线器弹线定位。
3、细部处理(1)阳阳角处理工序示意阴角裁样阴角双面胶带粘接阴角搭接压实阴角压实成品阴角顶点带砂胶带密封阴角成品阳角裁样阳角粘贴双面胶带粘贴阳角大面阳角搭接压实阴角顶点带砂胶带密封阳角成品(2)桩头处理①桩头清理并涂刷水泥基渗透结晶型防水涂料②铺设平面防水卷材并裁剪后卷材离桩头20-30mm o然后用水泥浆压实桩头周围卷材。
③桩头钢筋设置遇水膨胀止水条,桩边采用密封膏密封。
桩头防水施工大样4、卷材铺贴(1)平面施工:按照已经弹好的基准线位置将成卷卷材的颗粒保护层朝上,细心校正卷材位置,需保证搭接尺寸正确,相邻两幅卷材的短边搭接应保证错开300mm以上。
(2)立面施工:为防止立面施工时卷材滑移,需距离卷材边缘10-2Omm内,每隔400-600mm进行机械固定,并应保证固定位置被卷材完全覆盖。
(3)T型搭接口处,中间的卷材应削出一小块三角形,用以加强卷材间的粘结。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
P V预铺式高分子自粘胶膜防水卷材施工工艺 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
防
水施工方案
1
一、.编制的内容
为保证防水工程的相关分项或检验批施工质量,根据施工图纸的内容和施工工艺,编制本施工方案。
由各检验批或分项工程的相关性,本施工方案主要对防水工程和相关的找平层进行编制。
其内容包括地下室底板,不包括防水砼施工。
二、产品介绍
一) PV 100 预铺式高分子自粘胶膜防水卷材
1、产品简介
PV 100 预铺式高分子自粘胶膜防水卷材是性能优越的多层复合防水材料,是由国际建材行业的领先者——美国格雷斯公司研发生产的一种可与结构达到真正完全满粘效果的特殊防水系统。
PV 100 预铺式高分子自粘胶膜防水卷材由一层高性能高密度聚乙烯(HDPE)板、非沥青基压敏性高分子胶粘层和独特配方的耐候颗粒表面层组成。
PV 100 预铺式高分子自粘胶膜防水卷材是美国专利产品。
PV100 高分子胶膜卷材在施工现场采用预铺设方式,将卷材直接空铺于垫层上,把卷材的耐候颗粒表面层朝向操作人员,全面铺完后即可帮扎钢筋、浇筑底板结构混凝土。
通过胶粘层和表面颗粒层的特殊作用,就可实现卷材与现浇混凝土持久紧密地满粘结,形成必不可分的整体,真正达到
“皮肤式防水”的效果。
与 PV100 卷材同时使用的配套材料包括专用密封涂料和胶带等。
PV100 高分子胶膜及其配套材料组成的完整结构密封防水系统,有效阻止地下水渗入结构内部,对建筑结构形成了很好的保护,且不受地下结构沉降变形等影响,解决了长期以来的地下防
水层的串水难题。
2、PV 100 预铺式高分子自粘胶膜防水卷材的特点:
1)与混凝土形成永久的有机结合,达到完全满粘要求;
2)即使防水层出现破损,也能防止水在渗入卷材防水层和结构之间串流;
3)不受基层位移、沉降变形的影响;
4)不需要保护层,卷材施工完成后,即可绑扎钢筋,浇注结构混凝土;
5)施工方便,采用空铺做法,垫层没有明水即可施工,不需在基层涂刷基层处理剂。
6)现场环境温度在摄氏-4℃以上均可进行施工;
7)搭接边牢靠紧密,提供完全密封的整体永久性防水功能。
3、产品用途:
PV100 预铺式高分子自粘胶膜卷材防水系统适用于地下建筑物、构筑物、地铁、洞库、隧
道、市政等工程防水。
2
三、工程作法
1、地下室底板
(1)、抗渗钢筋混凝土结构自防水;(2)一道厚格雷斯 PV100 预铺式高分子自粘胶膜防水
卷材;(3)、100 厚 C15 细石混凝土垫层;(4)、素土夯实
四、施工部署
1、工程施工指导思想:
质量总目标:合格工程。
工期总目标:根据总的工程进度要求,按时完成防水工程。
安全总目标:现场无安全事故,确保人身安全。
文明施工总目标:达到文明施工工地要求。
2、施工项目人员安排:
视现场条件、工程量及进度要求,合理安排施工人员和班组数量。
五、施工工艺
根据地下室工程防水设计设防等级要求,及国家标准《地下工程防水技术规范》(GB50108-2008)
的规定,地下室防水采用钢筋混凝土自防水与柔性防水层相结合的做法。
防水混凝土设计抗渗等级应符合设计要求,防水混凝土要求连续不间断施工。
本项目采用全外包柔性防水层,其中地下室底板柔性防水层采用厚格雷斯PV100 高分子胶膜自粘卷材,预铺反粘法施工。
卷材的接缝和细部节点应粘接密封牢固,以保证防水效果。
铺设 PV100 预铺高分子胶膜自粘卷材时,应合理划分施工段,以便于根据操作和运输方便安排先后次序,在每段中要先铺贴较远部分,后铺贴较近部分,这样可保证施工人员不过多踩踏已完成的卷材防水层,以利卷材防水层的成品保护。
1、施工条件
1)基层满足设计和规范要求。
防水工程开始施工前,必须对前项工程进行隐蔽工程质量验收,隐检合格后方可施工防水层;
2)各种预埋管件应按设计及规范要求事先预埋,并做好防水密封处理;
3)防水施工不宜在雨天及4级以上大风条件下施工。
4)防水施工完成后,须进行全面自检,并安排专人检查,及时修补破损位置。
待验收合格后,方可隐蔽防水层进入下道工序。
2、施工准备
底板垫层表面应坚实、平整、干净,基面可潮湿,但不得有明水。
垫层混凝土浇筑完毕后及时收水压实,垫层表面不得有缺口或孔洞。
如不符合,应再进行找平处理。
对于混凝土垫层平面,无
3
需等待干燥,混凝土初凝后能够上人即可进行铺设PV100卷材防水层。
防水层不得在雨雪天气条件下施工,应在降雨/雪过程结束后,把所降雨/雪清理干净,然后即可施工防水层。
对于凸出基层表面的坚硬石块、钢筋、管件、螺栓等,应由建筑施工单位处理平整,达到基面平整要求。
对于低凹不平整的基面,应在低凹处涂抹水泥砂浆进行找平处理。
基层表面不得有垃圾、泥沙等杂物。
基面的阴阳角应做成50X50mm的倒角。
2)卷材现场存放要求
应在施工现场安排合适地点存放卷材,建筑施工单位配合将顶部及四周盖好。
尽量避免将PV100卷材多层叠放,尽量避免受压卷材变形。
3、底板平面施工工艺
1)施工工艺流程
清理基层→空铺 PV100 预铺式高分子胶膜防水卷材→卷材搭接处理→节点处理→自检、修补→验收→下道工序。
操作要点:
铺设 PV100 预铺式高分子胶膜卷材时,先将卷材定位空铺在基面上,PV100 预铺卷材的高密度聚乙烯(PE)板面朝向垫层,耐候颗粒层朝向操作人员,细心校正卷材位置后,进行铺设。
根据国家标准《地下防水工程技术规范》(GB50108-2008)规定,高分子自粘胶膜卷材(PV100)的搭接宽度不小于 70mm。
需做附加层位置采用格雷斯 YTL 自粘卷材做增强。
相邻的 PV100 卷材在长边方向与应按照卷材预留自粘边进行搭接,搭接宽度为 75mm,且不超过自粘搭接边指导线;进行卷材接缝搭接操作时,撕去搭接边上覆盖的隔离膜,搭接处应干净、干燥、无灰尘,一边排出搭接边的气泡,一边紧密压实,并用压辊压实卷材搭接边,以确保粘接牢固。
重复上述操作,直至卷材铺设完成。
PV100 预铺卷材长向搭接处理示意图
如果某些搭接边或搭接带未密封好,可用手持热风枪加热搭接部位,以增强搭接边的粘结力,并压实形成整体。
在卷材铺设过程中,对于卷材搭接部位,若人为原因导致胶粘层脱落或在长时间阳光曝晒下胶
4
粘层粘性下降,应按要求使用配套胶带重新铺贴密封。
2)桩头及后浇带处理
用格雷斯 M-5 水泥基渗透结晶型防水材料将桩头和混凝土底板结合成一个整体, 同时建筑施工
单位在桩顶钢筋的根部,安装遇水膨胀止水条,后浇带处安装止水带,进一步解决缝隙渗水的问题。
在大面积防水层完成后,应采取有效措施保护防水层,避免破坏防水层,以保证防水工程质量。
桩头处理节点如下:
施工工序及要求:
工序:清理桩头及基层——桩头涂刷 M-5 渗透结晶涂料——钢筋采用止水环处理---铺设 PV100
预铺式卷材——桩头四周涂刷密封涂料
施工要点:
1.基层及桩头要把浮灰、灰土等清理干净,基层表面保持平整坚实。
2.涂刷 M-5 渗透结晶涂料应一直涂刷至桩身四周 75mm 处,分两边涂刷。
保证涂
料用量在 1Kg/
平米以上。
3.铺设 PV100 卷材应严格按施工工艺要求。
4.涂刷涂料应分两遍涂刷,涂层总厚度不小于以上。
3)底板侧墙交接处理
5。
