光通量测试表
分布光度计测试报告解读资料
培训资料配光曲线报告的解读——分布光度计测试柳昌2015-8-141. 保护角：灯具结构对光线的约束角，又叫遮光角。
2. 光通量：光源单位时间内发出的光量的总和，单位LM(流明)说明：人眼对蓝绿光的敏感度最大，因此，波长为555nm 的黄蓝光的单色光源，其辐射功率达到1W 时，其所发出光的光通量就为680 lm3. 光强（发光强度）：光源在特定方向单位立体角内的光通量，单位cd （坎德拉）4. CIE 分类：CIE 是国际照明委员会灯具按光通量在其上下空间的分布比例，分为五类，直接型、半直接型、间接型半间接型、全漫射型。
90%以上的光通量照射下方空间——直接型60%以上90%以下光通量照射下方空间——半直接型间接型与半间接型与以上相反。
漫射型:灯具的上下光通量几乎相同5. S/MH 距高比：注意：此处烦的“光束角”是广义不精确的（光束角定义见后续阐述）S/M(C0/180):C0-C180一边的距高比S/M(C90/270): C90-C270一边的距高比一个衡量左右，一个衡量前后。
n UP,DN(C0-180): C0-C180一边的上下光通比n UP,DN(C180-360): C180-C360一边的上下光通比俯视图6.光束角：一般意义上的光束角，指光照边缘与光中心线的夹角。
然而，如下情况，光照边缘很难确定，因此光束角需要更科学的定义。
CIE（国际照明委员会，欧洲）规定：光强达到法线光强的50%处，两边形成的夹角IES （国际照明学会，美国）规定：光强达到法线光强的10%处，两边形成的夹角以上标准中规定的定义，是各自为便的人为定义。
7.关于灯具配光曲线：①c-y/②B-ß两种测试支架C平面：y平面：每个C角度上的平面，俯视图C0C90C-90C±1808. 室内灯具配光曲线：外圈所标角度为y角度内圈半径上所标为光强值C0/C180：C0到C90C90到C180两个半平面以C角度确定的9.空间等照度曲线：照度：单位面积上所接收到的光通量Lx=LM/m^2照度指物体被照亮的程度，垂直照射时照度值最大。
LED灯光通量照度

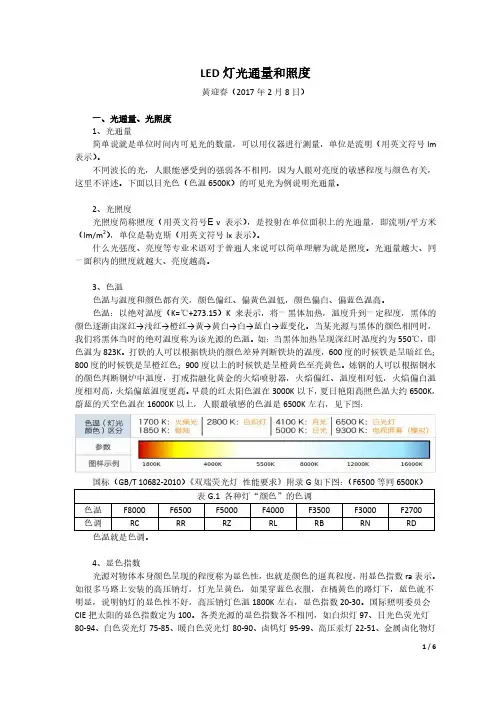

LED灯光通量和照度黄迎春（2017年2月8日）一、光通量、光照度1、光通量简单说就是单位时间内可见光的数量，可以用仪器进行测量，单位是流明（用英文符号lm 表示）。
不同波长的光，人眼能感受到的强弱各不相同，因为人眼对亮度的敏感程度与颜色有关，这里不详述。
下面以日光色（色温6500K）的可见光为例说明光通量。
2、光照度光照度简称照度（用英文符号Εv表示），是投射在单位面积上的光通量，即流明/平方米（lm/m2），单位是勒克斯（用英文符号lx表示）。
什么光强度、亮度等专业术语对于普通人来说可以简单理解为就是照度。
光通量越大、同一面积内的照度就越大、亮度越高。
3、色温色温与温度和颜色都有关，颜色偏红、偏黄色温低，颜色偏白、偏蓝色温高。
色温：以绝对温度（K=℃+273.15）K来表示，将一黑体加热，温度升到一定程度，黑体的颜色逐渐由深红→浅红→橙红→黄→黄白→白→蓝白→蓝变化。
当某光源与黑体的颜色相同时，我们将黑体当时的绝对温度称为该光源的色温。
如：当黑体加热呈现深红时温度约为550℃，即色温为823K。
打铁的人可以根据铁块的颜色差异判断铁块的温度，600度的时候铁是呈暗红色；800度的时候铁是呈橙红色；900度以上的时候铁是呈橙黄色至亮黄色。
炼钢的人可以根据钢水的颜色判断钢炉中温度，打戒指融化黄金的火焰喷射器，火焰偏红、温度相对低，火焰偏白温度相对高，火焰偏蓝温度更高。
早晨的红太阳色温在3000K以下，夏日艳阳高照色温大约6500K，蔚蓝的天空色温在16000K以上，人眼最敏感的色温是6500K左右，见下图：色温就是色调。
4、显色指数光源对物体本身颜色呈现的程度称为显色性，也就是颜色的逼真程度，用显色指数ra表示。
如很多马路上安装的高压钠灯，灯光呈黄色，如果穿蓝色衣服，在橘黄色的路灯下，蓝色就不明显，说明钠灯的显色性不好，高压钠灯色温1800K左右，显色指数20-30。
国际照明委员会CIE把太阳的显色指数定为100。
LED光源不同位置和发光面不同朝向的测试LED测试的差异性
1.LED光源不同位置和发光面不同朝向的测试2.LED测试的差异性在使用积分球进行光通量测量过程中，与普通光源不同，LED 光源的光通量测量在的测试准确性方面对设备提出了很大的挑战。
一方面，LED 较普通光源通常具有较强的方向性，通常不会在整个空间均匀地发光。
该特性使得 LED 直射光在积分球表面的分布呈不均匀分布，该不均匀分布又直接导致不同 LED 的直接反射光相对探测器的反射特性不同。
因为探测器口的位置及挡板的设置是固定的，而不同的反射分布直接表现为信号起伏。
另一方面，LED向后发出的光就会直接照到插座。
很明显这些光就会被插座吸收。
而且，被插座反射的光也有可能被LED本身吸收。
在普通的测量系统中，不同的正向发散角的 LED、同一 LED 不同的放置方向、同一方向不同位置等差异，即使光通量是一致，表现出来的测量值也表现出极大的差异性。
一个好的积分球测试系统应该是 LED光源在固定位置正向发光面朝向任何一个角度（如下图）所测得的值基本一致。
3.国际上推荐使用的测试方法一、LED光源的测试（一）.测试标准CIE(国际发光照明委员会)：CIE 127:2007（二）.测试方法1. 光通量测试（1）.适用于所有LED光源的测试方法，如下图a所示。
（2）.只适用于没有后射光的LED光源，如下图b所示。
（3）.大功率且需要大散热片的LED光源可以在2m的积分球中至于球中心进行测试。
（4）.最好使用同类LED光源定标。
2. 光谱测试目前使用传统标准光源定标，测试方法如下图二、LED灯和LED灯具的测试固态照明产品（简称SSL）：使用LED光源的照明产品。
LED灯和LED灯具中的LED 光源并不像传统光源那样可以与灯具分开并容易替换，所以现有的针对传统光源标准不能直接用于SSL 产品。
IESNA 和美国国家标准协会（ANSI）联合委员会共同制定的“IESNA固态照明产品允可的光电检测方法”，即LM-79。
SSL 产品的总光通量应采用积分球系统或分布光度计测量。
实验室间积分球法比对光通量和色温
• 59•为了了解及分析各实验室积分球法检测LED灯光通量和色温的水平，国家光电产品光辐射安全质量监督检验中心（广东）组织了10家实验室进行积分球法测试LED灯的光通量和色温的比对试验。
本文参照CNAS-GL02:2018《能力验证结果的统计处理和能力评价指南》处理结果数据。
帮助数据偏离的实验室找到原因并整改，加强了各实验室的沟通与交流，进一步提高积分球的测试能力。
近年来，随着更多光源种类的出现，尤其是LED产业的蓬勃发展，LED光学的检测技术日新月异。
光通量和色温这两个参数是最基本的光学参数，光通量一般有积分球法和光度分布计法两种测试方法，色温由积分球法测得。
对于普通的LED球泡灯，用积分球法测试光通量和色温。
在工厂由于生产密集检测任务繁重，积分球都是超负荷运转，检测人员相对流动较大，所以对积分球设备和标准灯的校准也疏于管理，甚至在比对过程中发现了工厂检测人员不会用标准灯给积分球标定的情况。
还有积分球内壁涂层老化、安装错误、老化时间不足导致灯发光不稳定、光直射光探头、自吸收计算错误等在调研时都有发现。
所以，针对工厂实际情况，我们组织了10家实验室进行积分球法测试LED球泡灯的光通量和色温的比对（实验室代码分别为01，02，03···10），比对仅限于惠州本地区，目的是加强实验室间人员的技术交流，减少测试结果的差异，本文秉承科学原则对结果数据进行分析和讨论。
1 样品选取、测试方法1.1 样品选取本次比对样品选取考虑因素分别为：（1）老练处理后样品光通量和色温稳定；（2）便于传递；（3）安装方法应简单，能很容易地安装到积分球中心位置；（4）在检测过程中样品需具有代表性，且各实验室均对类似样品开展过检测工作。
（1）样品的老炼选取同机种型号的LED球泡灯20个，进行2000h的老炼燃点，在0h、500h、1000h、1500h和2000h这5个节点时间积分球法测试光通量和色温，选出2个测试用灯和2个备用灯。
led灯光通量
led灯光通量篇一：led光通量如何计算led光通量如何计算，led灯具色温是什么光通量如何计算：灯具实际光通量〔灯具流明〕/〔单颗光源光通量*光源数量〕，说浅一点就是灯具实际发出的光通量除以灯具应当发出的光通量。
比方：灯具有五颗1W大功率光源，单颗大功光源光通量为80LM，整灯应当发出80LM*5PCS=400LM 但当组装成灯具后，实际灯具光通量只有350LM了。
这就是发光效率。
那此灯的光效就是350LM/400LM=87.5%色温指的是光波在不同的能量下，人类眼睛所感受的颜色改变。
什么是色温:在色温的计算上，是以 Kelvin 为单位，黑体幅射的 0° Kelvin= 摄氏 -273 °C 做为计算的起点。
将黑体加热，随著能量的提高，便会进入可见光的领域，例如，在 2800 ° K 时，发出的色光和灯泡相同，我们便说灯泡的色温是 2800 ° K。
可见光领域的色温改变，由低色温至高色温是由橙红 -- 白 -- 蓝。
标准日光的色温大约在5200~5500°K，新闻摄影灯的色温在3200°K，一般钨丝灯的色温大约在2800°K。
在LED产品中，一项重要的规格数字就是色温，这关系到LED灯光照明产品所显示的颜色特性，一般的灯具也都有色温的规格。
色温凹凸计量单位是以KelvinS 篇二：LED各类灯光电参数附表一、LED日光灯光参数表附表一、LED/COB筒灯光参数表附表二、LED/COB筒灯电参数表附表二、LED吸顶灯电参数表附表二、LED球泡电参数表篇三：LED照明灯参数标准LED照明灯具的参数标准主要应参照国家标准委、工信部、国家半导体照明工程研发及产业联盟等公布的道路照明、室内照明、半导体照明等标准或技术规范。
它们主要有：〔见表〕以上国家相关部门的标准或技术规范涉及的LED照明灯具的参数主要包含光参数和电参数。
〔一〕光参数包括光源/灯具的光通量、灯具配光特性、光效等。
照度测试方法及记录表
照度测量方法1 定义1.1 (光) 照度 E表面上一点处的光照度是入射在包含该点的面元上的光通量 (d 中) 除以该面元面积(d&) 之商，单位为勒克斯 (1x) 。
E= dΦIdA2测量条件2. 1 在现场进行照度测量时，现场的照明光源宜满足下列要求:a) 白炽灯和卤钨灯累计燃点时间在 50h 以上。
b) 气体放电灯类光源累计燃点时间在100h 以上。
2.2 在现场进行照度测量时，应在下列时间后进行 :a) 白炽灯和卤钨灯应燃点15mino :b) 气体放电灯类光源应燃点 40min。
2. 3直在额定电压下进行照度测量。
在测量时 ,应检测电源电压 ; 若实测电压偏差超过相关标准规定的范围 , 应对测量结果做相应的修正。
2. 4 室内照度测量应在没有天然光和其他费被测光源影响下进行。
室外照度测量应在清洁和干燥的路面或场地上进行 , 不宜在明月和测量场地有积水或积雪时进行。
2. 5 应排除杂散光射入光接收器 , 并防止各类人员和物体对光接受器造成遮挡。
3测量仪器3.1 照度的测量 , 应采用不低于一级的光照度计，对于道路和广场照度测量 ,应采用分辨力 0.1 1x 的光照度计。
4 测量方法4.1中心布点法4. 1.1在照度测量的区域-般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格中心点测量照度，如图1所示。
该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量，垂直照度应标明照度的测量面的法线方向。
O -- 测点图1在网格中心布点示意图4.1.2中心布点法的平均照度按式(1)计算：EaV=(I∕M∙N)Ei .............. ( 1)式中：E..- 一平均照度，单位为勒克斯(1x);E:一一在第i个测量点上的照度，单位为勒克斯(1x) ;M--纵向测点数N-横向测点数。
4.2四角布点法4.2.1在照度测量的区域一般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格4个角点上测量照度，如图2所示。
光通量测试方法
光通量测试方法篇一：照度计使用测试方法照度计使用测试方法测试方法：照度指被照面单位时间内接受的光通量，采用单位面积所接受的光通量表示，表示单位为勒克斯lux（lx）即lm/㎡.（建筑照明设计标准----表面一点的照度是入射在包含该点的面元上的光通量除以该面元面积的商）在工作房间内，应该在每个工作地点（如书桌、工作台）测量照度，然后加以平均。
对于没有确定工作地点的空房间或非工作房间，如果单用一般照明，通常选 0.8m 高的水平面测量照度。
将测量区域划分成大小相等的方格（或接近方形），测量每个方格中心的照度Ei，其平均照度等于各点照度的平均值，即Ra显色指数；UGR统一眩光值RaUGR更多免费资料下载请进：好好学习社区更多免费资料下载请进：好好学习社区篇二：光通量光通量光通量测试仪（积分求）光通量（luminous flux）指人眼所能感觉到的辐射功率，它等于单位时间内某一波段的辐射能量和该波段的相对视见率的乘积。
由于人眼对不同波长光的相对视见率不同，所以不同波长光的辐射功率相等时，其光通量并不相等。
例如，当波长为555×10-9米的绿光与波长为650×10-9米的红光辐射功率相等时，前者的光通量为后者的10倍。
光通量的单位为“流明”。
光通量通常用Φ来表示，在理论上其单位相当于电学单位瓦特，因视觉对此尚与光色有关。
所以依标准光源及正常视力度量单位采用“流明”，符号：lm 。
1.光通量是每单位时间到达、离开或通过曲面的量。
2.光通量是灯泡发出亮光的比率。
2.流明 (lm) 是国际单位体系 (SI) 和美国单位体系 (AS) 的光通量单位。
如果将光作为穿越空间的粒子（即光子），那么到达曲面的光束的光通量与 1 秒钟时间间隔内撞击曲面的粒子数成一定比例。
3.光通量的物理表达式为：式中： K：光敏度、感光度（类比：胶卷的感光度）、人眼对于彩色的感知能力 K = 683.002 lm/W。
LM-80 LED光源流明维持率的测量方法试验规程
**有限公司试验规程——LED光源流明维持率的测量方法（适用于IES LM-80-08）版本状态Edition：A/0受控状态Control：分发号Distribution No：目录1.目的 (1)2.范围 (1)3.研究参数 (1)4.相关参数 (1)5.测试仪器 (2)6.测试准备 (2)7.测试方法 (2)8.数据分析 (3)9.报告 (4)10.附录 (4)1.目的LED光源流明维持率的测量2.范围本文件参考IES LM-80-08LED光源流明维持率的测量方法，旨在受控条件下测量的性能，测试的条件与程序的设计可提供参照结果。
3.研究参数光通量(Φ)单位：lm，光源单位时间内的辐射光量。
色温（T）单位：K，光源发出光颜色与黑体（标准照明体）在某一温度下发出的光色相同时，黑体的温度。
显色指数（Ra）光源呈现物体本来颜色的程度，与参照光源对比得到。
色坐标（x，y）光源在xy 色品图中的坐标，反映光源的颜色。
温度(t m=1,2,3…) ℃定义的热电偶安装点的基座温度—Ts，厂家包装中规定。
测量单位电气测量单位是V，安培A和瓦特W。
4.相关参数LED光源LED封装、阵列或模组。
注明维持流明维持是保持的输出在任一选定的实际时间里输出的光通量（通常以最大输出量的百分数表示）。
流明维持与流明衰减相反。
流明维护寿命指定的流明降落或流明维护百分数达到的时间，用小时表示。
操作时间不包括灯源重复打开或关闭以及周期性打开的实际时间。
LED光源故障无法发光等故障，如生产缺陷引起的过早故障，需进行报告，但是不包含在LED光源流明维护的计算中。
额定流明维护寿命(Lp)LED光源的实际操作时间将保持为起始光输出的百分数，如：L70 (小时): 时间70%流明维护，L50 (小时): 时间50% 流明维护。
5.测试仪器HAAS-2000光色电综合测试系统、FLUKE温度仪、FLUKE万用表、远方DJ5000LED加速老化仪、K型感温线、34970A数据采集仪温湿度表、高温箱6.测试准备1）样品的制备与标识选取不同封装、不同结构、不同功率级别的LED光源，建立详细的档案信息，填入附件《光源记录表》；并做好标识，标签考虑暴露于光和热的效果，以得到长期的辨认与查看。
光辐射测量原理与技术——光通量及亮度的测量
第三章光通量及亮度的测量§３-１理想积分球原理及光通量标准灯理想积分球的条件：①积分球的内表面为一完整的几何球面,半径处处相等②球内壁是中性均匀漫射面，对各种波长的入射光线具有相同的漫反射比 ③球内没有任何物体,光源也看作只发光而没有实物的抽象光源理想积分球原理：１.积分球（光通球或球形光度计）结构： ①内部空的完整球壳,内壁涂白色的漫射层②球直径按待测灯尺寸和功率大小而定,直径D=1m 、2m 、3m 等 ③球壁上开一小窗口,其直径d ∝r(灯的尺寸）④球上开一个小门,或打开个口方便装取灯,有接线架、灯头、挡屏 2.积分球原理：设光源S 直接在球内任一点建立的照度E A ，在M 处的照度为E M A 处dS 发生第一次漫射出度为： 故由朗伯定律的特性知dS 面的光亮度为：A 处dS 发生漫射在M 处产生的二次照度为:a M E ρ=0/A L E ρπ=2222222(/2)cos ()()4L L ds AM L ds dE ds AM AM r r θ⋅⋅=⋅=⋅=上式代入得:整个球面发生一次漫射在M 处建立的二次照度为：222244AE dE E ds r r ρρφππ===⎰⎰类似分析为：二次漫射光线在M 处建立的照度为：23233222/44dE E ds r E dE E ds E r ρρπρπ=→===⎰⎰同理：2432E E E ρρ==235432E E E E ρρρ===⋅⋅⋅⋅⋅⋅则M 点的总照度E M 为:212312(1)M E E E E E E ρρ=+++⋅⋅⋅⋅⋅⋅=++++⋅⋅⋅⋅⋅⋅121121114M E E E E E E r ρρφρρπ→=+=+⋅=+--故用小挡屏挡住S 直接射向M 点的光线时，则E 1=0221414M E E r E r ρρρφρφπρπρ-→==⋅→=- 上式中r 、ρ均为常数,球壁上任何位置的E 与光源S 的总光通量Φ总成正比,因此可以通过测量球壁上开的小窗口的照度来计算光源的总光通量Φ总。
1031基于MINITAB下对半导体照明产品光电测量不确定度的分析(可编辑修改word版)
基于M I N I T A B下对半导体照明产品光电测量不确定度的分析摘要：韩立成刘乃涛（南京汉德森科技股份有限公司南京211100）随着半导体照明技术的不断发展，以及大功率 LED 光源的光效的不断提高和 LED 驱动技术的不断成熟，半导体照明产品已经可以替代传统的白识灯及荧光灯，进入功能照明时代。
已经离我们实际生活越来越近，而根据半导体照明产品的特点，其光电性能的测量，存在较大的不确定度，本文就如何使用 MINITAB，以及与测量不确定度分析相结合，来保证测试系统获得稳定可靠的测量数据。
关键词：MINITAB、半导体照明产品、测量不确定度、IES LM-79引言半导体照明产品在功能照明领域的应用越来越广泛，对其光电性能测试的精确度也越来越强烈。
众所周知，半导体照明产品的光电测量中对设备要求，测试方法，测试环境因素的均有严格的要求，这对测试设备的精确性、稳定性，测试方法的正确性、统一性、可重复性，测试环境因素的符合性都需要达到标准的要求，而这些方面均需要考核其测试不确定度。
而这些烦琐的不确定因子也不能高效地计算总的合成不确定度。
如何找到一种便捷的方法来验证使用的这套测试系统的测量不确定度的稳定性和可靠性，是有效快捷得保证测量结果准确的关键。
幸运的是，随着计算机软件和统计技术工具的不断升级，MINITAB 统计工具为测量系统在测量过程中提供了可靠的技术支持，运用计算机软件和统计技术工具，通过对统计过程的分析，统计控制图的运用和过程能力指数的运用和控制，下面就汉德森光电实验室如何运用MINITAB 软件，以及与测量不确定度分析相结合，来保证测试系统获得稳定可靠的测量数据的。
主要以积分球测量系统来测试光通量及功率为例进行论述。
技术背景目前半导体照明产品的光电性能的测试标准主要还是依据“IES LM -79-2009 半导体照明产品的光电测量”，其中主要规定了半导体照明产品的测试项目，最重要的是规定了光电测试的测试方法及测试条件，这些方法及条件直接影响了测量结果的准确性。
国标GB T 24824-2009和北美技术规范LM-79-2008的异同比较
国标GB/T24824-2009和北美技术规范LM-79-2008的异同比较李倩杨培芳潘建根杭州远方光电信息有限公司摘要：北美照明学会发布的IES LM-79-2008《Approved Method:Electrical and Photometric Measurements of Solid-State Lighting Products》和中国国家标准GB/T24824-2009《普通照明用LED 模块测试方法》是全球范围内率先发布的两项关于LED产品测量方法的标准，两者都对LED产品的光电性能测量方法作出了较为明确的规定，有很多相同点，但也存在一些区别。
本文主要从试验的一般要求、光通量、空间光强分布以及颜色参数测量等方面来阐述上述两个标准的异同，希望能对读者更深入地理解和应用这两个标准有所帮助。
关键词：标准，LED，光通量，光强分布，颜色不均匀性，绝对测量Keywords:standard，LED，luminous flux，luminous intensity distribution，spatial colornon-uniformity，absolute measurement一、概述近年来，国内外半导体照明飞速发展，LED因其特殊的发光机制和性能，其检测方法和评价标准成为了世界LED产业所面临的共同挑战，世界各主要发达国家均把LED标准和检测技术的开发放在了极为重视的地位。
其中，美国是LED产业最发达，同时也是最重视LED检测和标准化的国家之一。
2008年，北美照明学会率先推出LM-79-2008《Approved Method:Electrical and Photometric Measurements of Solid-State Lighting Products(固态照明产品批准的电气和光度测量方法)》，该标准也被用作美国能源之星(Energy Star)认证和美国商用LED产品有效评估和报告(CALiPER)项目的主要参考标准之一。
LED路灯总光通量不确定度评定报告
1.试验部分1.1主要仪器全空间分布光度计GO-R5000、变频电源DPS1030、功率计PF210、2.0m 传导光纤、标准灯D908S 、温湿度测量仪等。
1.2测定方法依据标准：GB/T 9468-2008 灯具分布光度测量的一般要求将被测LED 灯具夹持在分布光度计上，使发光中心处于分布光度计的旋转中心。
在足够多的发光平面上，以足够小的角度间隔测量以分布光度计的光度探测器到被测LED 灯具发光中心之间的距离为半径的虚拟球面上的各点照度。
采用数值积分法计算出LED 灯具的总光通量：ηd εd εηεE r d ηεE r Eds S πππtot tot sin ),(=Ω),(==Φ2002402∫∫∫∫ 式中：Φtot 为总光通量；r 为虚拟球面半径；S tot 为虚拟球上的表面面积；（ε,η）为空间角。
2.数学模型国家计量技术规范JJF 1059-2012《测量不确定度评定与表示》中规定：测量中，被测量Y （即输出量）由N 个其他量1x ，2x ，…，n x 通过函数关系f 来确定，即：),,,(21n x x x f Y =式中，n x 是对测量结果Y 产生影响的量，该式称为测量模型或数学模型。
LED 路灯的光通量是可以直接测量得到的，所以采用下面的数学模型：φ=Φ式中：Φ为被测样品光通量，lm ；ϕ为仪器光通量的读数值，lm 。
3.测量不确定度的来源（1）被测灯具测量的重复性造成的不确定度)(1φu ；（2）标准灯D908S 测量不确定度造成的不确定度)(2φu ；（3）ID-1000线性探测器的波动造成的不确定度)(3φu ；（4）DPS1030变频交流电源电压波动造成的不确定度)(4φu ；（5）灯具的安装位置和移动以及转台的转动精度造成的不确定度)(5φu（6）暗室的环境温度和气流波动造成的不确定度)(6φu ；（7）光纤的传输偏差造成的不确定度)(7φu ；（8）杂散光造成的不确定度)(8φu ；（9）反射镜的灰尘造成的不确定度)(9φu ；4.不确定度分量的计算4.1标准不确定度A 类的评定在JJF 1059-2012《测量不确定度的评定与表示》中，用对观测列进行统计分析的方法，来评定标准不确定度，称为不确定度的A 类评定方法。
光通量ies测试报告
光通量ies测试报告我们上次在“更改光色”的课程学习了在DIALux里修改灯具中的光源光通量。
那么，能不能直接改IES的光通量呢？下面是一位同学修改IES里的光通量之后，DIALux中显示就不准确了??灯具效率732% ?我的回答见下图 ?原则上，我们是不能随意修改IES数据的，除非在十分有信心的情况下。
哪些是有“信心”的情况？请详见140121期的课后问答哦。
这时，应该怎么改才对呢？我们先看看IES文件里面有啥？用记事本打开一个IES 文件，我们见到很多“密码”：注意TILT下面那一行数字，我们解读前三个：1、3500、1。
他们的含义分别是现在你想给这个灯具换个大点瓦数的光源，如果只把3500修改成7000的话，放进软件计算时，照度是不会改变的哦~只是灯具效率下降了一半而已~应该改的是：把光通量后面那个1改成2，你就会得到7000流明的光源啦！此时再放进软件去计算，照度会比原先高一倍，而灯具效率不变。
再次强调：徐工不是在教你作假哦！一定要确认修改是符合科学的，才能改哈！1. IES LM-79 主要测试为光电性能测试，由于某些测试项目需要借助分布式光度计才能完成，所以一般的厂家没有能力做一份完整的报告，这个测试一般针对的是整灯的厂家。
主要的测试项目如下：总光通量发光效率光强分布相关色温显色指数色品坐标输入交流电压输入交流电流输入功率输入电压频率功率因子LM-80主要测的是LED光源的流明维持，这一测试针对的是光源厂家，所以生产灯具的厂家只需要向你们的光源厂家要这一份测试报告就好了IES LM-79:20XX标准简介近期越来越多的美国买家要求LED灯具出具LM-79的测试报告，这一块也慢慢越来越受各个LED生产厂家的关注。
因为一般厂家的积分球满足不了该标准的测试要求，有一部分的项目需要借助分布式光度计才能完成，而一份完整的LM-79测试报告这些测试项目也都有要求，因此将此标准的简单介绍写下来，以供大家探讨。
