硬灯条安装示意图 Model (1)
灵创照明LED硬灯条(LED线条灯)施工图
灵创照明LED硬灯条（LED线条灯）施工图
LED硬灯条(LED线条灯）安装说明
A：低压（高压）单色数码管，6米进一次电，用DC电源，棕色为正，蓝色为负。
B：外控硬灯条,LED线头灯1、只有一个四芯线的：红色为正，黑色为负，绿蓝为信号线，绿色为DAT，蓝色为GND，
2、大头为电源线（棕色为正，蓝色为负），一个400W电源分四路，每路带6米，共带24米小头为信号线（黑色接DAT，红色接GND），信号必须从数码管的公头进（带帽为公头，铜头除外），母头出线。
C：内控硬灯条（低压）必须用变压器，300W变压器共带24米，每路带6米。
LED硬灯条用四线芯安装图
LED硬灯条轮郭的安装图(二芯线头，大头为电源，小头为信号）轮郭安装。
灯具技术参数 - 2014
产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65INTERNATIONAL PROTECTION RATING外型立体图：PRODUCT PHOTO透镜加之最佳光束控制，PRODUCT SIZE外型尺寸产品防护等级（IP）：IP67 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP68 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP66INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸）产品防护等级（IP）：IP65INTERNATIONAL PROTECTION RATING外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸正白光、暖白光、金黄光、产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP55 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸产品防护等级（IP）：IP65 INTERNATIONAL PROTECTION RATING 外型立体图：PRODUCT PHOTOPRODUCT SIZE外型尺寸。
UWP100-1M24V LED 驱动电源说明书
UWP100-1M24V (107201190101)Product FeatureDimension(mm)100VAC-240VAC 47~63Hz 88%@240VAC, Full load >0.95<10%@230VAC, Full load Cold start <50A @240VAC(full load)1.3Amax@240VAC, Full load 270*61*25mm(L*W*H)IP67-25℃~ +60℃-40℃~85℃, 20-90%RH 90℃Metal 50,000h@tc:85℃±2%<120mVp-p >100,000 times14.17A/24VDC/100W UWP100-1M24V Tc LifetimeMaterialDimensionPacking Size IP Rating Working Temp.Storage Temp.; Humidity Switch Cycle 5 years Warranty Condition Efficiency Current Inrush Current Current/Voltage/PowerRipple Voltage Channel Voltage Tolerance Voltage FrequencyPower Factor THD Short CircuitOver CurrentAuto recovery when failure is removed<5.5A auto recovery when failure is removedOver Voltage <36VDC Shut down the output, After restart recovers automatically OthersModelOutputInputProtectionTechnical Parameters·Wide input voltage with active PFC,full loading output ·Ultra-thin design,save install space·Adapt to the harsh working environment ·Isolated design, safe and reliable·Protections: overload, over temperature short circuit, lightning protection etc.·Conformed with CE/CB/CCC/SELV certification.·The typical efficiency up to 88%·Protect level IP67·Warranty 5 yearsNet weight: 820g±5%/PCS; 20PCS/Carton; 17kg±5%/Carton; Carton Size: 325*315*195mm (L*W*H)Wall WasherLED TubeApplication6125127025250±10250±10Safety Standards EMC Eission EMC Immunity SurgeL-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1Withstand Voltage Safety &EMCWiring Diagram※ The contents of this manual are updated without prior notice. If the function of the product you are using is inconsistent with the instructions, the function of the product shall prevail.Please contact us if you have any questions.Cautions1 This product should cut off the input voltage and installed by a professional.2 Make sure that the output voltage and current of the power supply must meet the specifications of the lamp before installation.3 It is waterproof IP67,do not soak in water for a long time when using.4 The driver should be installed in a well space and environment.5 The sectional area of the conductor wire which connect to the driver and lamp should be enough (Recommended less than 4A/mm 2).6 Make sure all connections are correct and secure before powering up.7 If break down during use,it must be repaired by a professional or contact the supplier.Ambient Temperature(℃)L o a d (%)20406080100120-20-101020304050600Derating CurveUWP100-1M24V (107201190101)产品特点·宽电压输入，足功率输出·超薄设计，节约安装空间·适应严酷的工作环境·采用隔离式设计，安全可靠·具有防雷、过载、短路、过温等保护功能·符合CE/CB/CCC/SELV 认证·整机典型效率高达88%·防护等级达IP67·质保期5年技术参数洗墙灯LED硬灯条应用100VAC-240VAC 47~63Hz 88%@240VAC, 满载>0.95<10%@230VAC, 满载冷启动 <50A @240VAC(满载)1.3Amax@240VAC, 满载270*61*25mm(长*宽*高)IP67-25℃~60℃-40℃~85℃, 20-90%RH 90℃金属50,000h@tc:85℃±2%<120mVp-p >100,000次14.17A/24VDC/100W UWP100-1M24V Tc 寿命材质产品尺寸包装重量防水等级工作温度储存温度、湿度开关周期5年质保效率电流浪涌电流电流/电压/功率波纹电压通道电压公差电压频率功率因数THD 短路过流故障排除后自动恢复<5.5A 故障排除自动恢复过压<36VDC 关断输出，重启后恢复其它型号输出输入保护净重: 820g±5%/个; 20个/箱; 17kg±5%/箱; 外箱尺寸: 325*315*195mm (长*宽*高)产品尺寸(mm)6125127025250±10250±10安规与电磁兼容安全标准电磁兼容EMC 抗扰度浪涌耐压L-N:2kV,L,N-FG:4kVI/P-O/P:3000VAC/5mA I/P-FG:1500VAC/5mA O/P-FG:500VAC/5mA IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14EN50515,EN61000-3-2 Class C,IEC61000-3-3EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1※ 本说明书内容如有更新，恕不另行通知。
led灯电路图原理图解
led灯电路图原理图解LED灯电路图原理图解。
LED灯是一种常见的照明设备，具有节能、高亮度、寿命长等特点，因此在家庭、商业和工业领域得到了广泛应用。
在LED灯的制作过程中，电路图起着至关重要的作用，它能够清晰地展示LED灯的工作原理和连接方式。
本文将通过图解的方式，详细介绍LED灯的电路图原理，帮助读者更好地理解LED灯的工作原理和制作过程。
首先，我们来看一张典型的LED灯电路图。
在这张电路图中，LED灯的连接方式一目了然，包括LED灯、电阻、电源等元件的连接方式。
通过这张电路图，我们可以清晰地了解LED灯的工作原理和各个元件之间的连接关系。
LED灯的电路图中，最重要的元件之一就是LED灯。
LED灯是一种半导体发光器件，具有正负极，工作时需要接入电路中。
在电路图中，LED灯通常用一个三角形表示，其中一条较长的线表示LED的正极，一条较短的线表示LED的负极。
理解LED灯的正负极对于正确连接LED灯至关重要，否则LED灯将无法正常工作。
另一个重要元件是电阻。
电阻在LED灯电路中起着限流保护的作用，能够避免电流过大损坏LED灯。
在电路图中，电阻通常用一个波浪形符号表示，通过电阻的数值和颜色环来识别电阻的阻值。
正确选择合适的电阻对LED灯的亮度和寿命都有着重要的影响。
此外，电源也是LED灯电路中不可或缺的元件。
电源为LED灯提供工作所需的电压和电流，保证LED灯正常工作。
在电路图中，电源通常用一个波浪形符号表示，通过电源的标识和参数来确定电源的工作电压和电流。
通过以上对LED灯电路图中各个元件的介绍，我们可以清晰地了解LED灯的工作原理和连接方式。
在实际制作LED灯时，我们需要根据电路图正确连接LED灯、电阻和电源，确保LED灯正常工作。
同时，根据实际需要选择合适的电源和电阻，以确保LED灯的亮度和寿命。
总的来说，LED灯的电路图原理图解对于理解LED灯的工作原理和制作过程至关重要。
通过仔细观察电路图，我们可以清晰地了解LED灯的连接方式和各个元件的作用，从而更好地制作和维护LED灯。
zhaga规格书1的中文版
1.1 简介 ..................................................................................................................................................................................................... 7 1.2 适用范围 ........................................................................................................................................................................................... 7 1.3 一致性与参考资料 ....................................................................................................................................................................... 9 1.3.1 一致性 ....................................................................................................................................................................................... 9 1.3.2 参考的标准 ............................................................................................................................................................................. 9 1.3.3 一般参考文献 ........................................................................................................................................................................ 9 1.4 一般定义 ........................................................................................................................................................................................... 9 1.5 常见首字母缩写 ......................................................................................................................................................................... 12 1.6 常见符号 ........................................................................................................................................................................................ 13 1.7 常用约定 ........................................................................................................................................................................................ 14 1.7.1 交叉引用 ............................................................................................................................................................................... 14 1.7.2 参考性文本 .......................................................................................................................................................................... 14 1.7.3 大写单词术语 ..................................................................................................................................................................... 14 1.7.4 物理量单位 .......................................................................................................................................................................... 14 1.7.5 小数点分隔符 ..................................................................................................................................................................... 14

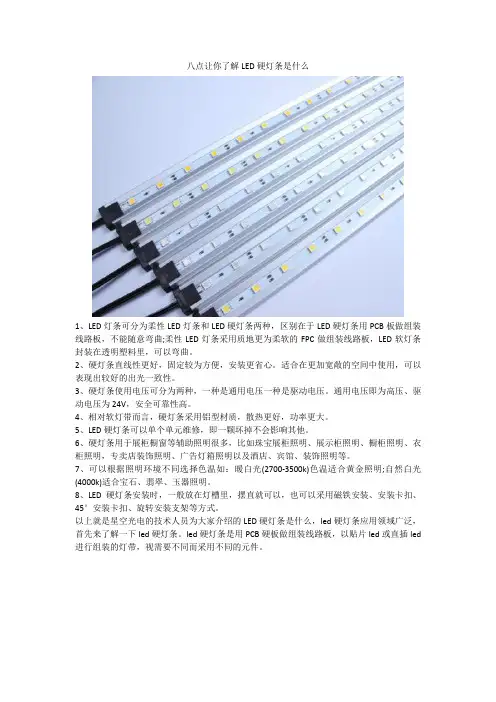

八点让你了解LED硬灯条是什么
