什么是三类压力容器的解析

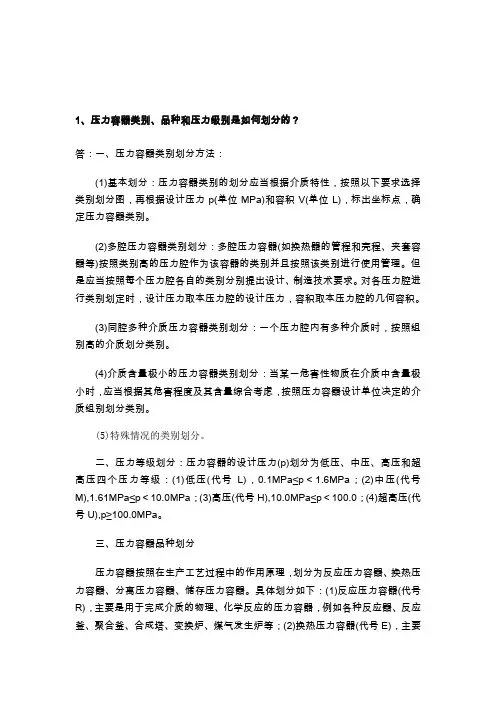

压力容器类别、品种和压力级别是如何划分的
1、压力容器类别、品种和压力级别是如何划分的？答：一、压力容器类别划分方法：(1)基本划分：压力容器类别的划分应当根据介质特性，按照以下要求选择类别划分图，再根据设计压力p(单位MPa)和容积V(单位L)，标出坐标点，确定压力容器类别。
(2)多腔压力容器类别划分：多腔压力容器(如换热器的管程和壳程、夹套容器等)按照类别高的压力腔作为该容器的类别并且按照该类别进行使用管理。
但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。
对各压力腔进行类别划定时，设计压力取本压力腔的设计压力，容积取本压力腔的几何容积。
(3)同腔多种介质压力容器类别划分：一个压力腔内有多种介质时，按照组别高的介质划分类别。
(4)介质含量极小的压力容器类别划分：当某一危害性物质在介质中含量极小时，应当根据其危害程度及其含量综合考虑，按照压力容器设计单位决定的介质组别划分类别。
(5)特殊情况的类别划分。
二、压力等级划分：压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级：(1)低压(代号L)，0.1MPa≤p＜1.6MPa；(2)中压(代号M),1.61MPa≤p＜10.0MPa；(3)高压(代号H),10.0MPa≤p＜100.0；(4)超高压(代号U),p≥100.0MPa。
三、压力容器品种划分压力容器按照在生产工艺过程中的作用原理，划分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。
具体划分如下：(1)反应压力容器(代号R)，主要是用于完成介质的物理、化学反应的压力容器，例如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等；(2)换热压力容器(代号E)，主要是用于完成介质的热量交换的压力容器，例如各种热交换器、冷却器、冷凝器、蒸发器等；(3)分离压力容器(代号S)，主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器，例如各种分离器、过滤器、集油器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等；(4)储存压力容器(代号C，其中球罐代号B)，主要是用于储存、盛装气体、液体、液化气体等介质的压力容器，例如各种形式的储罐、缓冲罐、消毒锅、印染机、烘缸、蒸锅等。

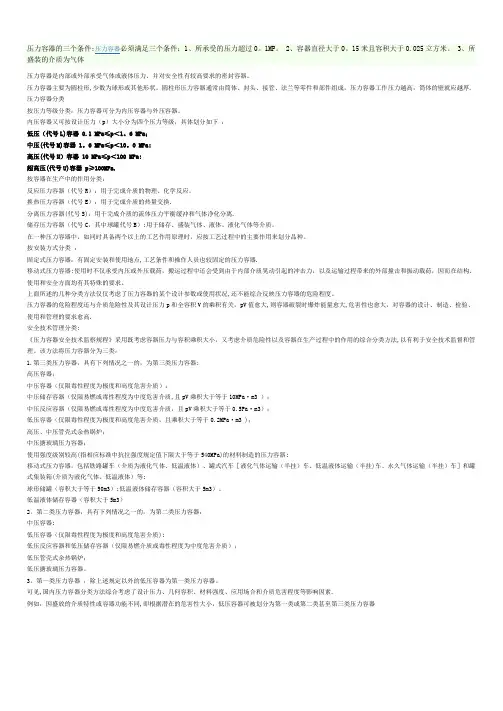

压力容器详细分类方法
压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形，少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成，压力容器工作压力越高，筒体的壁就应越厚。
压力容器分类按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1 MPa≤p＜1.6 MPa;中压(代号M)容器 1.6 MPa≤p＜10.0 MPa;高压(代号H)容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa。
按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器（代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。
按安装方式分类：固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。
移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况，还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。
安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。
该方法将压力容器分为三类：1.第三类压力容器，具有下列情况之一的，为第三类压力容器：高压容器；中压容器（仅限毒性程度为极度和高度危害介质）；中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3 ）；中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5Pa·m3）；低压容器（仅限毒性程度为极度和高度危害介质，且乘积大于等于0.2MPa·m3 ）；高压、中压管壳式余热锅炉；中压搪玻璃压力容器；使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；球形储罐（容积大于等于50m3）；低温液体储存容器（容积大于5m3）。
压力容器详细分类方法
压力容器的三个条件:压力容器必须满足三个条件：1、所承受的压力超过0。
1MP。
2、容器直径大于0。
15米且容积大于0.025立方米。
3、所盛装的介质为气体压力容器是内部或外部承受气体或液体压力、并对安全性有较高要求的密封容器。
压力容器主要为圆柱形,少数为球形或其他形状。
圆柱形压力容器通常由筒体、封头、接管、法兰等零件和部件组成，压力容器工作压力越高，筒体的壁就应越厚. 压力容器分类按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压（代号L)容器0.1 MPa≤p＜1。
6 MPa；中压(代号M)容器 1。
6 MPa≤p＜10。
0 MPa;高压(代号H）容器10 MPa≤p＜100 MPa;超高压(代号U)容器p≥100MPa.按容器在生产中的作用分类：反应压力容器（代号R）：用于完成介质的物理、化学反应。
换热压力容器（代号E）：用于完成介质的热量交换.分离压力容器(代号S)：用于完成介质的流体压力平衡缓冲和气体净化分离.储存压力容器（代号C，其中球罐代号B）:用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。
按安装方式分类：固定式压力容器：有固定安装和使用地点,工艺条件和操作人员也较固定的压力容器.移动式压力容器:使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况,还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大,则容器破裂时爆炸能量愈大,危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高.安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法,以有利于安全技术监督和管理。
一二三类压力容器说明
一二三类压力容器说明一二三类压力容器说明：1压力容器及其分类1.1同时具备下列条件的容器是压力容器。
(1)最高工作压力大于等0.1Mpa（不含液体静压力）;(2)内直径大于等于0.15m，且容积大于等于0.025m3;(3)盛装介质为气体，液化气体或最高工作温度高于等于标准沸点的液体。
1.2压力容器的分类压力容器划分为三类：1.2.1下列情况之一的，为第三类压力容器：（1）高压容器;（2）中压容器（仅限易燃或毒性程度为极度和高度危害介质）;（3）中压储存容器（仅限易燃或毒性程度为中度危害介质，且PV乘积大于等于10MPa·m3）; （4）中压反应容器（仅限易燃或毒性程度为中度危害介质，且PV乘积大于等于0.5MPa·m3）; （5）低压容器（仅限毒性程度为极度和高度危害介质，且PV乘积大于等于0.2MPa·m3）。
1.2.2下列情况之一的，为第二类压力容器：（1）中压容器;（2）低压容器（仅限毒性程度为极度和高度危害介质）;（3）低压反应容器和低压储存容器（仅限易燃介质或毒性程度为中度危害介质）。
1.2.3低压容器为第一类压力容器（已划分为三类和二类的除外）。
注：一.压力等级，按压力容器的设计压力分为四个压力等级。
（1）低压0.1≤P<1.6 单位:Mpa（2）中压1.6≤P<10（3）高压10≤P<100（4）超高压P≥100二.按介质的毒性程度由大到小分为四级：（1）极度危害;（2）高度危害;（3）中度危害;（4）轻度危害;1.3以上详细规定见1999国家技术监督局批准的“压力容器安全技术监察规程”。
2钢板的表面质量受压元件用钢板的表面质量及容器制成后的钢板表面质量应符合下列要求。
2.1钢板表面允许存在深度不超过厚度负偏差之半的划痕、轧痕、麻点、氧化皮脱落后的粗糙等局部缺陷。
附：常用钢板厚度负偏差钢板厚度5.5～7.5>7.5～25>25～30>30～34>34～40负偏差0.60.80.91.01.12.2深度超过1条规定的缺陷，以及任何拉裂、气泡、裂纹、结疤、折叠、压入氧化皮、夹杂、焊痕、打弧弧坑、飞溅等均应予以打磨清除：清除打磨的面积应不大于钢板面积的30%，打磨的凹坑应与母材园滑过渡，斜度不大于1：3。
压力容器定义和分类
压力容器的定义和分类一、什么叫压力容器指同时具备下列三个条件的容器才能称之为压力容器:1)工作压力（PW) ≥ 0.1MPa (不含液体静压力）.2)内直经（非圆形截面积指最大尺寸）≥ 0.15M且容积V≥ 0。
025M3.3)盛装介质为气体、液化气体或最高工作温度大于等于标准沸点的液体。
二、压力容器的分类1）按设计压分为：低压，中压、高压、超高压四个压力等级。
1。
1 低压容器（代号L）:0.1MPa ≤P<1.6MPa.1.2 中压容器（代号M）：1.6MPa ≤P〈10MPa。
1。
3 高压容器（代号H)：10MPa ≤P〈100MPa.1。
4 超高压容器（代号U）：P≥100MPa.2) 按压力容器在生产工艺过程中的作用原理分，可分为:反应压力容器，换热压力容器，分离压力容器，储存压力容器四种。
2。
1 反应压力容器(代号R)，主要用于介质的物理、化学反应的压力容器，如反应塔等.2。
2 换热压力容器（代号E），主要是用于完成介质热量交换的压力容器,如热交换器，冷凝器.2.3 分离压力容器（代号S），主要是用于完成介质的流体压力平衡缓冲和气体净化分离,如分离器、缓冲器、分汽缸等。
2.4 储存压力容器（代号C，其中球罐代号B），主要是用于储存、盛装气体、液体，液化气体等介质的压力容器，如各种型式的储罐。
3) 按使用位置分,可分为固定式压力容器和移动式压力容器。
3.1 固定工压力容器有固定的安装和使用地点,用管道与其他设备相连.3。
2 移动式压力容器则无固定安装和使用地点，如铁路罐车，汽车罐车.移动式压力容器的一个重要分支就是气瓶.气瓶是使用的最为普遍的一种移动式力容器，它的的特点是数量大，使用范围广，充装的气体种类多,重复使用率高。
气瓶分为以下种：a：无缝气瓶，如氧气瓶，b: 焊接气瓶，如液氨，c: 溶解乙炔气瓶，d: 液化石油气瓶，e: 特种气瓶，如车用气瓶。
4）为了便于安全监察和管理，按容器的压力等级、容积、介质的危害程度及生产过程中的作用和用途，把压力容器分为三类.4。
压力容器分类
1.2压力容器分类1.2.1介质危害性：指介质的毒性、易燃性、腐蚀性、氧化性等，其中影响压力容器分类的主要是毒性和易燃性。
1.毒性：是指某种化学毒物引起机体损伤的能力。
（1）极度危害（Ⅰ级）：最高容许浓度＜0.1m g/m3；（2）高度危害（Ⅱ级）：最高容许浓度0.1～＜1.0m g/m3；（3）中度危害（Ⅲ级）：最高容许浓度1.0～＜10m g/m3；（4）轻度危害（Ⅳ级）：最高容许浓度≥10m g/m3。
※介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。
Q235-B不能使用钢板应逐张超声检测介质危害性100%射线或超声检测气密性试验法兰带颈且P N≥1.6M P a2.易燃介质：爆炸下限＜10%，或爆炸下限和上限之差≥20%的介质如甲烷、乙烷、乙烯、氢气、丙烷、丁烷等。
压力容器盛装的易燃介质主要指易燃气体和液化气体。
※易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求，易燃介质容器均采用全焊透结构1.2.2压力容器分类世界各国规范对压力容器分类的方法各不相同，本节着重介绍我国《压力容器安全技术监察规程》中的分类方法分类：①按压力等级②按容器在生产中的作用③按安装方式④按安全技术管理1.按承压方式分类：外压容器：当容器的内压力小于一个绝对大气压（约0.1M P a）时又称为真空容器内压容器：（按照设计压力p分）低压(L)容器0.1M P a≤p＜1.6M P a中压(M)容器1.6M P a≤p＜10.0M P a高压(H)容器10M P a≤p＜100M P a超高压(U)容器p≥100M P a2.按生产过程中的作用分类：反应压力容器(代号R)换热压力容器（代号E）分离压力容器（代号S）储存压力容器（代号C，其中球罐代号B）3.按安装方式分类：固定式压力容器移动式压力容器（该安装方式的压力容器在结构、使用和安全方面均有其特殊的要求。
三类压力容器划分
三类压力容器划分1、下列情况之一的，为第三类压力容器：（1）高压容器；（2）中压容器（仅限毒性程度为极度和高度危害介质）；（3）中压储存容器（仅限易燃或毒性程度为中度危害介质，且PV乖积大于等于10MPa• m3）；（4）中压反应容器（仅限易燃或毒性程度为中度危害介质，且PV乖积大于等于0.5MPa• m3）；（5）低压容器（仅限毒性程度为极度和高度危害介质，且PV乖积大于等于0.2MPa• m3）；（6）高压、中压管壳式余热锅炉；（7）中压搪玻璃压力容器；（8）使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；（9）移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；（10）球形储罐（容积大于等于50m3）；（11）低温液体储存容器（容积大于5 m3）。
2、下列情况之一的，为第二类压力容器：（1）中压容器；（2）低压容器（仅限毒性程度为极度和高度危害介质）；（3）低压反应容器和低压储存容器（仅限易燃或毒性程度为中度危害介质）；（4）低压管壳式余热锅炉；（5）低压搪玻璃压力容器.3、低压容器为第一类压力容器（1、2、规定除外的）。
压力容器的压力等级、品种、介质毒性程度和易燃介质的划分一、按压力容器的设计压力（p）分为低压、中压、高压、超高压四个压力等级，如下；1、低压（代号L）0.1MPa≤P<1.6MPa2、中压（代号M）1.6MPa≤P<10MPa3、高压（代号H）10MPa≤P<100MPa4、超高压（代号U）p≥100 MPa二、按压力容器在生产工艺过程中的作用原理，分为反应压力容器（代号R）、换热压力容器（代号E）、分离压力容器（代号S）、储存压力容器（代号C）。
三、介质毒性程度的分级和易燃介质的划分如下：1、压力容器中化学介质毒性程度和易燃介质的分参照HG20660《压力容器中化学介质毒性危害和爆炸危险程度分类》的规定。
压力容器代号及分类
压力容器代号及分类按压力容器在生产工艺过程中的作用原理,分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。
具体划分如下:1.反应压力容器(代号R)主要是用于完成介质的物理、化学反应的压力容器。
如反应器、反应釜、分解锅、分解塔、聚合釜、高压釜、超高压釜、合成塔、变换炉、蒸煮锅、蒸球、蒸压釜、煤气发生炉等。
2.换热压力容器(代号E)主要是用于完成介质的热量交换的压力容器。
如管壳式余热锅炉,热交换器、冷却器、冷凝器、蒸发器、加热器、硫化锅、消毒锅、染色器、拱缸、磺化锅、蒸炒锅、预热锅、溶剂预热器、蒸锅、蒸脱机、电热蒸汽发生器、煤气发生炉水夹套等。
3.分离压力容器(代号S)主要是用于完成介质的流体压力平衡和气体净化分离等的压力容器。
如分离器、过滤器、集油器、缓冲器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸gxlz8811、除氧器等。
4.储存压力容器(代号C,其中球罐代号B)主要是用于盛装生产用的原料气体、液体、液化气体等的压力容器。
如各种型式的储气罐。
注:在一种压力容器中,如同时具备两个以上的工艺作用原理时,应按工艺过程中的主要作用来划分品种。
第三类压力容器(下列情况之一)：(1)高压容器。
(2)中压容器(仅限毒性程度为极度和高度危害介质)；(3)中压储存容器(仅限易燃或毒性程度为中度危害介质，且pV大于或等于10MP a·m3)；(4)中压反应容器(仅限易燃或毒性程度为中度危害介质，且pV大于或等于0．5MP a·m3)；(5)低压容器(仅限毒性程度为极度和高度危害介质，且pV大于或等于0．2MPa·m 3)；(6)高压、中压管壳式余热锅炉；(7)中压搪玻璃钢容器；(8)使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器；(9)移动式压力容器，包括铁路罐车(介质为液化气体、低温液体)、罐式汽车、[液化气体运输(半挂车)、低温液体运输(半挂车)、永久气体运输(半挂车)]和罐式集装箱(介质为液化气体、低温液体)；(10)球形储罐(容积大于等于50m3)；(11)低温液体储存容器(容积大于5m3)。
高压容器是三类压力容器
高压容器是三类压力容器摘要：高压容器是一种专门用于储存、运输和使用介质的设备，其内部压力超过常压。
根据国际上的规范，高压容器一般分为三类，包括气体容器、液体容器和混相容器。
本文将介绍这三类压力容器的基本概念、特点、应用领域以及相应的安全措施。
1. 气体容器气体容器是指用于存储、运输和使用气体的高压容器。
气体容器内部压力超过常压，可以达到数百至数千兆帕。
气体容器广泛应用于工业、能源、化工等各个领域。
常见的气体容器包括气瓶、压力罐等。
气瓶是一种通用的储存气体的容器，用于运输和使用气体。
压力罐一般用于储存液化气体，如液化石油气。
气体容器的设计和制造必须符合相应的国际和行业标准，以确保安全使用。
2. 液体容器液体容器是指用于存储、运输和使用液体介质的高压容器。
液体容器内部压力对液体介质起到支撑作用，可以达到数十至数百兆帕。
液体容器广泛用于化工、石油、制药等行业。
常见的液体容器包括储罐、容器车等。
储罐一般用于储存液体介质，如化学品、石油等。
容器车是一种专门用于运输液体容器的车辆。
液体容器的设计和制造要考虑液体的特性和压力，以确保容器的安全运行。
3. 混相容器混相容器是指用于存储、运输和使用同时存在气体和液体的介质的高压容器。
混相容器内部压力可以同时作用于气体和液体介质，压力范围与气体容器和液体容器相似。
混相容器广泛应用于石油、化工等领域。
常见的混相容器包括分离器、液化气储罐等。
分离器用于分离气体和液体，常用于石油开采和化工生产过程中。
液化气储罐用于存储液化气体，如液化石油气。
混相容器的设计和制造要考虑气体和液体的相互作用，以确保容器的安全性和稳定性。
高压容器的安全措施：无论是气体容器、液体容器还是混相容器，其安全使用都必须考虑以下几个方面：1. 设计和制造符合规范：高压容器必须根据相应的国际和行业标准进行设计和制造。
设计过程中要考虑容器的尺寸、结构、材料等因素，以满足内部压力和介质的需求。
2. 安全阀和保护装置：高压容器应该安装安全阀和其他保护装置，以防止内部压力超过安全范围。
压力容器的分类（Ⅰ、Ⅱ、Ⅲ类压力容器）
压力容器的分类（Ⅰ、Ⅱ、Ⅲ类压力容器）静止设备的分类（一）按设计压力分类1.常压设备：P＜0.1Mpa；2.低压设备：0.1 Mpa≤P＜1.6Mpa；3.中压设备：1.6Mpa≤P＜10Mpa；4.高压设备：10Mpa≤P＜100Mpa；5.超高压设备：P≥100Mpa。
注：P＜0时，为真空设备（二）按设备在生产工艺过程中的作用原理分类1.反应设备（代号R）2.换热设备（代号E）3.分离设备（代号S）4.储存设备（代号C，其中球罐代号B）（三）按“压力容器安全技术监察规程”（即按设备的工作压力、温度、介质的危害程度）分类1．一类压力容器（1）非易燃或无毒介质的低压容器；（2）易燃或有毒介质的低压分离器外壳或换热器外壳。
2．二类容器（1）中压容器；（2）剧毒介质的低压容器；（3）易燃或有毒介质（包括中度危害介质）的低压反应器外壳或贮罐；（4）低压管壳式余热锅炉；（5）搪玻璃压力容器。
3．三类容器（1）毒性程度为极度和高度危害介质的中压容器和P*V 大于0.2 Mpa*m3的低压容器；（2）易燃或毒性程度为中度危害介质且P*V大于等于0.5 Mpa*m3的中压反应容器和P*V大于等于10Mpa*m3的中压储存容器；（3）高压、中压管壳式余热锅炉；（4）高压容器、超高压容器。
(四)按结构材料分类1．金属2．非金属（五）按设备重量等级分类1．小型设备（重量小于或等于40吨）2．中型设备（重量大于40吨小于等于80吨）3．大型设备（重量大于80吨）（六）按介质安全性质分级1．易燃、易爆介质（易燃介质亦即爆炸危险介质）2．介质毒性的分级（1）极度危害（I级）其最高允许浓度不大于0.1mg/m3（2）高度危害（Ⅱ级）其最高允许浓度不大于0.1mg/m3＜C≤1.0 mg/m3（3）中度危害（Ⅲ级）其最高允许浓度不大于1.0mg/m3＜C≤10 mg/m3（4）轻度危害（Ⅳ级）其最高允许浓度不大于C＞10 mg/m3。
一二三类压力容器说明
一二三类压力容器说明：1压力容器及其分类1.1同时具备下列条件的容器是压力容器。
(1)最高工作压力大于等0.1Mpa（不含液体静压力）;(2)内直径大于等于0.15m，且容积大于等于0.025m3;(3)盛装介质为气体，液化气体或最高工作温度高于等于标准沸点的液体。
1.2压力容器的分类压力容器划分为三类：1.2.1下列情况之一的，为第三类压力容器：（1）高压容器;（2）中压容器（仅限易燃或毒性程度为极度和高度危害介质）;（3）中压储存容器（仅限易燃或毒性程度为中度危害介质，且PV乘积大于等于10MPa·m3）; （4）中压反应容器（仅限易燃或毒性程度为中度危害介质，且PV乘积大于等于0.5MPa·m3）; （5）低压容器（仅限毒性程度为极度和高度危害介质，且PV乘积大于等于0.2MPa·m3）。
1.2.2下列情况之一的，为第二类压力容器：（1）中压容器;（2）低压容器（仅限毒性程度为极度和高度危害介质）;（3）低压反应容器和低压储存容器（仅限易燃介质或毒性程度为中度危害介质）。
1.2.3低压容器为第一类压力容器（已划分为三类和二类的除外）。
注：一.压力等级，按压力容器的设计压力分为四个压力等级。
（1）低压0.1≤P<1.6 单位:Mpa（2）中压1.6≤P<10（3）高压10≤P<100（4）超高压P≥100二.按介质的毒性程度由大到小分为四级：（1）极度危害;（2）高度危害;（3）中度危害;（4）轻度危害;1.3以上详细规定见1999国家技术监督局批准的“压力容器安全技术监察规程”。
2钢板的表面质量受压元件用钢板的表面质量及容器制成后的钢板表面质量应符合下列要求。
2.1钢板表面允许存在深度不超过厚度负偏差之半的划痕、轧痕、麻点、氧化皮脱落后的粗糙等局部缺陷。
附：常用钢板厚度负偏差钢板厚度5.5～7.5>7.5～25>25～30>30～34>34～40负偏差0.60.80.91.01.12.2深度超过1条规定的缺陷，以及任何拉裂、气泡、裂纹、结疤、折叠、压入氧化皮、夹杂、焊痕、打弧弧坑、飞溅等均应予以打磨清除：清除打磨的面积应不大于钢板面积的30%，打磨的凹坑应与母材园滑过渡，斜度不大于1：3。
压力容器基础知识全解
压力容器基础知识全解概述压力容器是用于存储或传输可压缩气体或液体的容器，通常会承受很高的压力。
在工业生产和科学实验中，压力容器是一种非常常见的设备，它们在化工、石油、天然气等领域中得到广泛应用。
了解压力容器的基础知识，对于进行安全操作和预防事故至关重要。
压力容器的种类1. 常压容器常压容器也被称为零压力容器，指能承受大气压力或低于大气压力的容器。
常见的常压容器有水箱、燃油箱、水塔、储油罐等等。
2. 低压容器低压容器常见于液化气储存和输送中，分为无火烧、火烧两类。
无火烧低压容器有液化石油气钢瓶、超高分子聚乙烯罐等；火烧低压容器有储油罐、平衡储气罐等。
3. 中压容器中压容器的设计压力介于0.1-10MPa，常见有输气管道、调压房、储气库等。
4. 高压容器高压容器是指压力介于10MPa-100MPa的容器，常见的有酸洗塔、反应釜、CO2气瓶、氢气气瓶等。
5. 超高压容器超高压容器的压力一般超过100MPa，常见的有高压水管、高压清洗机、高压注塑机等。
压力容器的设计压力容器的设计包括容器本身的结构形式和使用环境的适应性，通常设计中要考虑以下几方面因素：1. 确定容器设计压力设计压力是指容器在使用过程中产生的最大压力。
设计压力要满足工艺过程的工作条件和容器本身的强度条件，但不能超过容器材料允许的最大应力。
2. 选择材料和密度容器材料要有足够的强度和导热性能，常用的材料有碳钢、不锈钢、镍基合金等。
密度的选择要考虑到容器的重量、成本、使用环境等因素。
3. 确定尺寸和形状容器的尺寸和形状要根据使用场合、存放空间的限制以及工艺过程要求等因素来确定。
4. 设计附件和支撑附件包括压力表、安全阀、排放阀、进出口管道等，支撑要满足容器稳定的要求。
压力容器的工作原理压力容器的工作原理与理想气体的状态方程有关。
气体的状态可以用压力、温度和容积来确定，理想气体的状态方程为：PV=nRT其中，P表示压力，V表示容积，n表示气体的物质量，R是气体通用常数，T表示气体的温度。
压力容器划分依据
压力容器的等级按压力等级分类：压力容器可分为内压容器与外压容器。
内压容器又可按设计压力（p）大小分为四个压力等级，具体划分如下：低压(代号L)容器0.1MPa≤p＜1.6MPa;中压(代号M)容器1.6MPa≤p＜10.0MPa;高压(代号H)容器10MPa≤p＜100MPa;超高压(代号U)容器p≥100MPa。
(1MPa=9.8Kg)按容器在生产中的作用分类:反应压力容器(代号R):用于完成介质的物理、化学反应。
换热压力容器(代号E):用于完成介质的热量交换。
分离压力容器（代号S):用于完成介质的流体压力平衡缓冲和气体净化分离。
储存压力容器（代号C，其中球罐代号B）：用于储存、盛装气体、液体、液化气体等介质。
在一种压力容器中，如同时具备两个以上的工艺作用原理时，应按工艺过程中的主要作用来划分品种。
按安装方式分类：固定式压力容器：有固定安装和使用地点，工艺条件和操作人员也较固定的压力容器。
移动式压力容器：使用时不仅承受内压或外压载荷，搬运过程中还会受到由于内部介质晃动引起的冲击力，以及运输过程带来的外部撞击和振动载荷，因而在结构、使用和安全方面均有其特殊的要求。
上面所述的几种分类方法仅仅考虑了压力容器的某个设计参数或使用状况，还不能综合反映压力容器的危险程度。
压力容器的危险程度还与介质危险性及其设计压力p和全容积V的乘积有关，pV值愈大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。
按安全技术管理分类:《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危险性以及容器在生产过程中的作用的综合分类方法，以有利于安全技术监督和管理。
该方法将压力容器分为三类：1.第三类压力容器，具有下列情况之一的，为第三类压力容器：高压容器；中压容器（仅限毒性程度为极度和高度危害介质）；中压储存容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于10MPa·m3）；中压反应容器（仅限易燃或毒性程度为中度危害介质，且pV乘积大于等于0.5Pa·m3）；低压容器（仅限毒性程度为极度和高度危害介质，且乘积大于等于0.2MPa·m3）；高压、中压管壳式余热锅炉；中压搪玻璃压力容器；使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa）的材料制造的压力容器；移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车]和罐式集装箱（介质为液化气体、低温液体）等；球形储罐（容积大于等于50m3）；低温液体储存容器（容积大于5m3）。
压力容器基础知识]
![压力容器基础知识]](https://img.taocdn.com/s3/m/e7980bda7f1922791688e882.png)
封头
半球形封头 凸形封头 椭圆形封头 碟形封头 球冠形封头 封头 无折边锥形封头 锥形封头 带折边锥形封头 平板形封头
α＜30º 30º＜α＜60º
2.椭圆形封头 椭圆形封头纵剖面的曲线部分是半个椭圆形，直 椭圆形封头:椭圆形封头纵剖面的曲线部分是半个椭圆形 椭圆形封头 椭圆形封头纵剖面的曲线部分是半个椭圆形， 边段高度为h，因此椭圆形封头是由半个椭球和一个高度为h的 边段高度为 ，因此椭圆形封头是由半个椭球和一个高度为 的 圆筒形筒节构成，直边段是为了使焊缝避开边缘应力区。 圆筒形筒节构成，直边段是为了使焊缝避开边缘应力区。封头的 标准为JB/T4746-2002《钢制压力容器用封头》。 标准为 《钢制压力容器用封头》
支承式支座（ 支承式支座（JB/T4724-92） ）
支承式支座是由数块钢板焊接成 支承式支座适用于下列条件的钢制立式圆筒 形容器： 形容器： 公称直径DN800~4000mm； ① 公称直径 ； 圆筒长度L与公称直径 之比L/DN≤5； 与公称直径DN之比 ② 圆筒长度 与公称直径 之比 ； 容器总高度HO≤10m。 ③ 容器总高度 。 支承式支座型式分为A、 型两类 型两类。 支承式支座型式分为 、B型两类。
圆筒制造
无缝钢管—直径较小 卷焊———直径较大 圆筒制造方法 整体锻造—高压容器 整体铸造—高压容器
壁厚计算
pc Di δ= t 2[σ ] φ − pc
pc − −计算压力
ϕ − −焊接接头系数
Di − −容器直径
名义厚度=计算厚度 腐蚀裕量+钢板负偏差 名义厚度 计算厚度+腐蚀裕量 钢板负偏差 计算厚度 腐蚀裕量
压力容器设计基础
三类压力容器划分
三类压力容器划分1、下列情况之一的，为第三类压力容器：1) 高压容器；2) 中压容器（仅限毒性程度为极度和高度危害介质）；3) 中压储存容器（仅限易燃或毒性程度为中度危害介质，且PV 乖积大于等于10MPa? m3）4) 中压反应容器（仅限易燃或毒性程度为中度危害介质，且3PV 乖积大于等于0.5MPa? m3）；5) 低压容器（仅限毒性程度为极度和高度危害介质，且3PV 乖积大于等于0.2MPa? m3）；6) 高压、中压管壳式余热锅炉；7) 中压搪玻璃压力容器；8) 使用强度级别较高（指相应标准中抗拉强度规定值下限大于等于540MPa的材料制造的压力容器；9) 移动式压力容器，包括铁路罐车（介质为液化气体、低温液体）、罐式汽车[ 液化气体运输（半挂）车、低温液体运输（半挂）车、永久气体运输（半挂）车] 和罐式集装箱（介质为液化气体、低温液体）等；10）球形储罐（容积大于等于50m3）；11）低温液体储存容器（容积大于5 m3）。
2、下列情况之一的，为第二类压力容器：（1）中压容器；（2）低压容器（仅限毒性程度为极度和高度危害介质）；（3）低压反应容器和低压储存容器（仅限易燃或毒性程度为中度危害介质）（4）低压管壳式余热锅炉；（5）低压搪玻璃压力容器.3、低压容器为第一类压力容器（1、2、规定除外的）压力容器的压力等级、品种、介质毒性程度和易燃介质的划分一、按压力容器的设计压力（P）分为低压、中压、高压、超高压四个压力等级，如下；1、低压（代号L）O.IMPa< P<1.6MPa2、中压（代号M ）1.6MPa < P<10MPa3、高压（代号H）10MPa W P<100MPa4、超高压（代号U）p > 100 MPa二、按压力容器在生产工艺过程中的作用原理，分为反应压力容器（代号R）、换热压力容器（代号E）、分离压力容器（代号S）、储存压力容器（代号C）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是三类压力容器的解析
三类压力容器指的是一般情况下具备了压力和介质指标范围内的要求的压力容器，比如常见的有各类材质反应釜，储罐及换热器等。
为了便于安全监察和管理，按容器的压力等级、容积、介质的危害程度及生产过程中的作用和用途，把压力容器分为三类：一类容器、二类容器、三类容器。
中文名：三类压力容器
外文名：third class pressure vessel
一类容器
（1）非易燃或无毒介质的低压容器；
（2）易燃或有毒介质的低压分离容器和换热容器；
二类容器：
（1）中压容器；
（2）剧毒介质的低压容器；（3）易燃或有毒介质的低压反应容器和贮运容器；
（4）内径小于1米的低压废热锅炉。
三类容器
（1）高压、超高压容器；
（2）剧毒介质且Pw×V≥200升。
公斤力/厘米2的低压容器或剧毒介质的中压容器；
（3）易燃或有毒介质且Pw×V≥50000升.公斤力/厘米2的中压反
应容器，或PW×V≥5000升，公斤力/厘米2中压贮运容器；（4）中压废热锅炉或内径大于1米的低压废热锅炉。
第三类压力容器(下列情况之一)
(1)高压容器。
(2)中压容器(仅限毒性程度为极度和高度危害介质)；
(3)中压储存容器(仅限易燃或毒性程度为中度危害介质，且pV大于或等于10MPa·m3)；
(4)中压反应容器(仅限易燃或毒性程度为中度危害介质，且pV大于或等于0．5MPa·m3)；
(5)低压容器(仅限毒性程度为极度和高度危害介质，且pV大于或等于0．2MPa·m3)；
(6)高压、中压管壳式余热锅炉；
(7)中压搪玻璃钢容器；
(8)使用强度级别较高(指相应标准中抗拉强度规定值下限大于等于540MPa)的材料制造的压力容器；
(9)移动式压力容器，包括铁路罐车(介质为液化气体、低温液体)、罐式汽车、[液化气体运输(半挂车)、低温液体运输(半挂车)、永久气体运输(半挂车)]和罐式集装箱(介质为液化气体、低温液体)；
(10)球形储罐(容积大于等于50m3)；
(11)低温液体储存容器(容积大于5m3)；
压力容器
工业生产中具有特定的工艺功能并承受一定压力的设备，称压力容器。
贮运容器、反应容器、换热容器和分离容器均属压力容器。
为了与一般容器(常压容器)相区别，只有同时满足下列三个条件的容器，才称之为压力容器：
（1）最高工作压力（Pw）（注1）大于等于0.1M
(不含液体静压力,下同);
（2）内直径(非贺形截面指其最大尺寸)大于等于0.15m,且容积(V)(注2)大于等于0.25m3;
（3）盛装介质为气体液化气体或最高工作温度高于等于标准沸点液体.
压力容器的用途十分广泛。
它是在石油化学工业、能源工业、科研和军工等国民经济的各个部门都起着重要作用的设备。
压力容器一般由筒体、封头、法兰、密封元件、开孔和接管、支座等六大部分构成容器本体。
此外，还配有安全装置、表计及完成不同生产工艺作用的内件。
压力容器由于密封、承压及介质等原因，容易发生爆炸、燃烧起火而危及人员、设备和财产的安全及污染环境的事故。
目前，世界各国均将其列为重要的监检产品，由国家指定的专门机构，按照国家规定的法规和标准实施监督检查和技术检验。
