水平定向钻穿越施工及方案
五家渠水平定向钻施工方案(3篇)

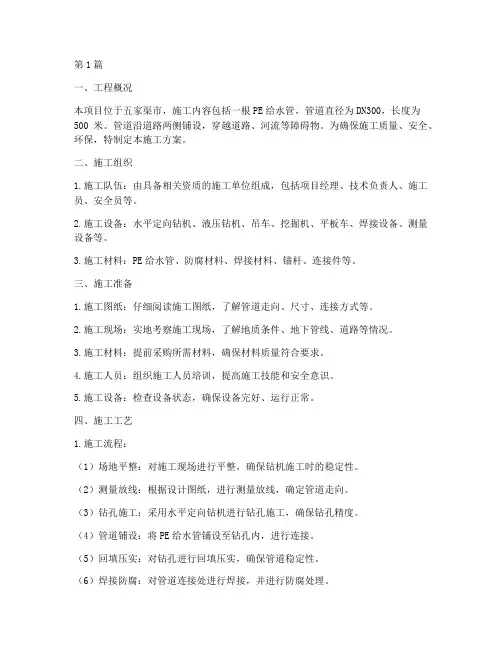

第1篇一、工程概况本项目位于五家渠市，施工内容包括一根PE给水管，管道直径为DN300，长度为500米。
管道沿道路两侧铺设，穿越道路、河流等障碍物。
为确保施工质量、安全、环保，特制定本施工方案。
二、施工组织1.施工队伍：由具备相关资质的施工单位组成，包括项目经理、技术负责人、施工员、安全员等。
2.施工设备：水平定向钻机、液压钻机、吊车、挖掘机、平板车、焊接设备、测量设备等。
3.施工材料：PE给水管、防腐材料、焊接材料、锚杆、连接件等。
三、施工准备1.施工图纸：仔细阅读施工图纸，了解管道走向、尺寸、连接方式等。
2.施工现场：实地考察施工现场，了解地质条件、地下管线、道路等情况。
3.施工材料：提前采购所需材料，确保材料质量符合要求。
4.施工人员：组织施工人员培训，提高施工技能和安全意识。
5.施工设备：检查设备状态，确保设备完好、运行正常。
四、施工工艺1.施工流程：（1）场地平整：对施工现场进行平整，确保钻机施工时的稳定性。
（2）测量放线：根据设计图纸，进行测量放线，确定管道走向。
（3）钻孔施工：采用水平定向钻机进行钻孔施工，确保钻孔精度。
（4）管道铺设：将PE给水管铺设至钻孔内，进行连接。
（5）回填压实：对钻孔进行回填压实，确保管道稳定性。
（6）焊接防腐：对管道连接处进行焊接，并进行防腐处理。
（7）试压检测：对管道进行试压检测，确保管道质量。
2.施工要点：（1）钻孔施工：根据设计要求，选择合适的钻头和钻具，确保钻孔精度。
钻孔过程中，注意观察钻头进尺速度，发现异常情况及时处理。
（2）管道铺设：在钻孔内铺设PE给水管，确保管道连接牢固。
管道连接处应采用焊接或法兰连接，焊接质量应符合规范要求。
（3）回填压实：回填材料应选择优质土，回填过程中，注意分层压实，确保管道稳定性。
（4）焊接防腐：焊接质量应符合规范要求，防腐处理应选用符合要求的防腐材料。
（5）试压检测：试压压力应符合设计要求，试压过程中，注意观察管道是否有泄漏现象。
水平定向钻施工方案完整版
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。见示意图二：预扩孔和示意图三：回拖管线。
泥浆配制
由于穿越经过地层主要是圆砾、卵石、花岗岩、板岩。对泥浆的要求比较高，为克服对付这种不利因素，我们将采取以下措施：
1)水源采取就近从河道中取水，用水泵输送至水罐内，在水罐中沉淀、过滤后配浆。
2)按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。
3)为了确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装置。
水平定向ห้องสมุดไป่ตู้施工方案
水平定向钻施工方案
1.施工设备：
水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土
2.穿越施工流程
测量放线→钻机场地布置→钻机安装调试→钻导向孔→扩孔→洗孔→回拖→清理场地
3.测量放线
根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。
5.水平定向钻施工的特点：
定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。
水平定向钻穿越施工及方案
水平定向钻穿越施工及方案目录一、项目概述 (2)1.1 工程背景及必要性 (2)1.2 施工目标与任务 (3)二、前期准备 (4)2.1 现场勘察与测量 (5)2.2 设计方案制定与优化 (5)2.3 材料设备采购与验收 (7)三、水平定向钻穿越施工方案 (8)3.1 施工流程 (10)3.2 设备布置与操作要点 (12)3.3 施工过程中的安全注意事项 (12)四、施工步骤详解 (13)4.1 钻孔路径的规划与设计 (14)4.2 钻孔施工及优化策略 (15)4.3 管道穿越安装流程 (16)五、质量控制与验收标准 (17)5.1 质量管理体系建立与实施 (19)5.2 施工过程中的质量控制点 (20)5.3 工程验收标准及流程 (21)六、风险管理与应对措施 (23)6.1 风险识别与评估 (24)6.2 应急预案制定与演练 (26)6.3 风险控制措施及实施效果评估 (27)七、环境保护与恢复措施 (28)7.1 环境影响分析 (30)7.2 环境保护措施实施 (31)7.3 施工后的环境恢复方案 (32)八、技术培训与支持服务 (34)8.1 施工技术人员培训安排 (35)8.2 现场技术支持服务内容与方法介绍 (36)一、项目概述在本项目中，我们计划采用水平定向钻穿越技术来完成特定目的，例如铺设通信电缆、天然气管道或电力传输线路。
此项目涉及穿越一条河流、山脉或其他地质障碍，以最小化对环境的影响并确保高质量的施工标准。
项目地点为地，该地区的地质特征将直接影响我们的施工方案。
穿越工作的预期长度为米，预计施工将持续周。
我们的目标是在满足工程安全、效率和成本效益的同时，尽可能减少对周围环境和居民的影响。
本项目的施工团队将由经验丰富的工程师、钻井专家和现场工作人员组成，他们将执行严格的规划和监控程序，以确保质量和安全标准得到遵守。
施工计划包括详细的流水线作业图和应急预案，以确保在施工过程中能够应对可能出现的风险。
定向钻穿越施工方案
定向钻穿越施工方案定向钻穿越施工方案根据现场实际情况，管道穿越也可采用水平定先钻方法进行穿越，具体实际施工过程根据建设单位要求和施工现场情况采取相应办法。
1、工序流程图：2、水平定向钻穿越施工工艺使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
2.1 钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
2.2 预扩孔和回拖产品管线一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于350mm 时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大200mm，所以不会损伤防腐层。
见示意图：预扩孔和示意图：回拖管线。
在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的1.3～1.5 倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。
水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。
2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。
穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。
3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。
（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。
（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。
3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。
（2）对设备进行检测和维修，确保设备的正常运行。
3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。
（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。
3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。
（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。
（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。
（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。
（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。
（6）施工结束后及时填补钻孔，保持地表的整洁。
3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。
（2）对施工区域进行合理划定，确保工作面积安全。
（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。
（4）定期进行设备的安全检查和维护。
4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。
（2）施工过程中进行垃圾分类，减少对环境的污染。
水平定向钻穿越施工方案
采用水平定向钻（HDD）非开挖技术穿越“xx铁路、xx、xx立交”工程施工方案xx项目部年月日编制依据1、根据xx铁路局的要求，本次采用非开挖技术铺设穿越xx铁路的天然气管道工程必须在φ406.4的主管上加钢套管保护，则本施工方案将按Φ529钢套管施工方法进行设计；2、施工设计图纸和地质勘察资料；3、国家现行的法令、法规，地区颁布的安全检查、消防、文物、环保等管理规定；4、相关国家和行业标准规范《水平定向钻孔进管线铺设工程技术规范》（2002）《原油和天然气送管道穿越跨越工程设计规范》SY／T0015 《输油输气管道线路工程施工及验收规范》SY0401-98目录一、工程概况 (4)1、工程概述 (4)2、工程地点 (4)3、管道铺设方式 (4)4、铺设管道类型 (4)二、施工现场环境及地层情况： (4)1、地表环境 (4)2、地层情况 (4)三、投入主要设备： (5)1、水平定向钻钻机 (5)2、导向仪 (5)3、施工设备一览表 (6)四、施工作业场地 (6)1、钻机场地及进场 (6)2.出土点场地 (7)五、施工工期： (7)六、施工组织： (7)1.人员配备表（不含管道预制人员）： (7)2.组织管理 (7)七、钻孔设计： (8)1、钻孔技术要求 (8)2、工程成本分析： (8)4、钻孔纵断面设计图：（见附图） (9)5、施工场地占用平面图：（见附图） (9)八、穿越工序及工艺流程： (9)（一）制定项目计划： (9)（二）施工准备 (9)（三）测量放线 (9)（四）定向钻施工措施 (10)（五）泥浆质量控制措施 (14)（六）技术准备 (15)（七）、降低回拖力的措施 (16)（八）、废弃泥浆处理保护方案 (16)（九）工艺流程图 (17)九、质量、安全保证措施及检验 (19)1.工程质量目标 (19)2.危险源辩识及风险评价表（部分） (19)十、工期措施 (22)1.动态控制 (22)2.施工进度保证措施 (22)3.组织保证 (22)4.现场控制 (22)5.施工调度控制 (22)十一、HSE管理措施 (22)1、方针和目标 (22)2、现场文明施工 (22)3、环境保护措施 (23)4、应急准备 (23)采用水平定向钻（HDD）非开挖技术穿越“xx铁路、xx、xx立交”工程施工方案一、工程概况1、工程概述本工程为属xx市燃气供气专用管道工程的非开挖铺设部分，输送介质为天然气,管道设计压力为1.6Mpa；2、工程地点xx市罗湖区泥岗路、xx立交处（已钉桩确定出、入土点， Z+491.46-----Z1+197），工程穿越xx铁路、xx、xx立交及匝道，全长约为715m。
水平定向钻穿越施工方案设计
西路（迎宾桥）中压燃气管工程水平定向钻施工方案编制日期：2016年5月1、工程概况本工程为西路（迎宾桥）中压燃气工程，0219的钢管，直线距离84 米，定向钻穿越拖拉管施工。
2、施工准备计划2•仁临时设施、水源、动力准备a.现场施工人员的办公、住宿房采用临时租用民房；b.施工用电采用市电或部分地段采用自带发电机（50KW）;c.施工用水就近取河水；d.泥浆处置：水平定向钻进施工会产生大量的泥浆，泥浆处理租用灌车外运弃泥。
2.2、材料准备本工程采用水平定向钻方式敷设管道，由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。
2.3、设备准备拟采用DH-450/900-L非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。
特别适合复杂地形，大口径、长距离管道穿越施工。
性能参数见下表，以DH-450/900-L 型为例。
动力头输出速度：0〜100rpm最大输去扭矩：21000N.m最大推拉力：450/900KN主机自重：20T 外形尺寸：7200*2400*2600mm泥浆循环系统容量：5^1 Om3DH-450/900-L型非开挖导向铺管钻机性能参数3、水平定向钻施工工艺及方案3.1、水平定向钻进铺管施工程序设计水平定向钻孔轨迹T开挖拉管工作坑施工T配制钻液T钻进导孔T回拉扩孔T清孔T回拉铺管T清场。
拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道，无障碍物，方能满足施工段的正常拖拉。
3.2、施工工艺水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。
3.3、关键技术(1)、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。
其容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。
水平定向钻穿越施工方案
水平定向钻穿越施工方案1. 引言水平定向钻（Horizontal Directional Drilling，简称HDD）是一种无开挖施工技术，通过钻杆组装而成的连续钻孔设备，通过控制钻头的方向和角度，在地下进行掘进。
水平定向钻穿越（HDD crossing）是HDD技术在需要穿越障碍物，如公路、江河或其他建筑物时的一种应用。
本文档将详细介绍水平定向钻穿越施工方案。
2. 设计前提在编制水平定向钻穿越施工方案之前，需要对以下要素进行分析和评估：2.1 工程背景描述项目的具体背景信息，包括穿越的地理环境、穿越地下设施的类型和功能等。
2.2 工程目标明确施工过程中的目标和要求，如穿越的深度、方向、施工周期等。
2.3 障碍物分析对需要穿越的障碍物进行详细分析，包括障碍物的材质、尺寸、稳定性等。
2.4 环境影响评估考虑施工对环境的影响，包括土壤、水源、地下管道等。
3. 水平定向钻穿越施工方案在明确了工程的背景和目标后，可以开始编制水平定向钻穿越施工方案。
下面是一般情况下的施工步骤：3.1 前期准备工作包括测量和标记穿越点、清理施工区域、竖井的钻探等。
同时需要制定施工计划和安全措施，确保施工过程中的安全性。
3.2 钻井施工根据工程要求和现场情况，选择合适的钻头和钻杆进行钻井。
根据需要可以采用水泥浆进行冲洗、冷却和润滑。
3.3 引孔施工施工过程中需要注意控制钻头的方向和角度，以确保在地下穿越过程中的准确性。
根据障碍物的性质和尺寸，选择合适的工艺参数进行施工。
3.4 安装套管当钻头完成穿越任务后，安装套管以保护管道。
根据工程要求和套管的材质，选择合适的安装工艺。
3.5 拆除竖井当穿越结束后，拆除竖井并进行现场清理。
4. 施工风险和安全措施水平定向钻穿越施工过程中存在一定的风险，包括钻头堵塞、隧道坍塌、土壤下陷等。
为了保证施工的安全性，需要采取以下安全措施：1.施工前进行详细的现场勘测和工程计算，确保施工的可行性和安全性。
水平定向钻专项施工方案
松滋市赛洛天然气有限公司DN159＊5松滋河天然气管定向钻穿越工程施工方案编制人：石雄审核人：王稳齐审批人:李向南中太建设集团股份有限公司编制日期:2016.1.10目录一、施工概况二、定向钻施工工艺流程三、穿越管道施工技术措施四、定向钻穿越施工方案五、雨季施工措施六、HSE管理一、施工概况宜都市转供松滋的天然气从枝城交接计量站出来后，以2.5MPa高压沿红东公路敷设，经洋溪镇至车阳,经周家湾、观音阁、白虎岭,沿木天河到松滋的公路到马鬃岭松滋门站。
管道全长28公里,需要穿越农用机耕道、小河、沟渠、厂区铁路、焦柳铁路等。
本工程为天然气管松滋河穿越工程。
1。
1。
编制依据：1.1。
1、《松滋河穿越燃气管道工程线路施工图》1。
1.2、《石油天然气管道穿越工程施工及验收规范》（SY/T4079—95)1.1。
3、《输油输气管道线路工程施工及验收规范》（SY0401-98）1.2.施工总体方案1.2。
1进行专业分工，提高工序质量。
每道工程的指挥及协调管工序设专人负责，抓住影响质量的关键工序,层层把关，干出让业主满意的工程.1。
2。
2对现场进行详细的踏勘，配备适应性强的施工机具，优化施工程序,提高现场预制化程度,合理利用人力和物力，力争缩短工期。
1.2.3使用计划网络技术指导施工，确保关键线路按时完成，作到同步与立体交叉相结合、特殊与普通相结合，综观全局，点面配套，缩短有效工期。
1。
2。
4施工营地一般就近选择，可租用先用民房或招待所。
1。
2.5施工营地设置传真、固定电话方便与业主、监理沟通、联系，施工现场和主要施工管理人员配备移动电话，保持通讯畅通。
1.3.施工任务划分1。
4。
施工进度计划表1.4.1.施工工期：根据业主要求及我公司的施工能力和组织安排，施工工期暂定为日历天数20天，在该工期内完成松滋河定向钻穿越工程，满足业主提出的工期要求。
1。
5。
工程概况1。
5.1工程概况根据工程设计资料，入土点位于水田，出土点位于水田，主要穿越松滋河，设备可到达施工点附近，施工便道120米，进场条件较好。
水平定向钻施工方案模板
XXXXX工程XXXX穿越工程施工方案编制单位：编制日期：年月日目录第一章工程概述1.1概述1.2穿越点位置1.3穿越主要技术参数1.4工程地质1.5交通及水源1.6主要工程量1.7施工工期第二章主要施工方案2.1定向钻施工工艺流程2.2穿越管道施工技术措施第三章劳动组织、主要施工机具配备及主要消耗材料3.1劳动组织3.2主要施工机具配备3.3主要消耗材料第四章文明施工、环境及安全措施4.1 施工安全措施4.2 施工过程中的环境保护要求4.3文明施工措施第五章质量保证体系和HSE管理措施5.1 质量保证体系5.2 质量保证措施5.3 质量管理措施5.4 与业主、设计、监理、等单位的工作配合、协调5.5 HSE管理目标及措施5.6 安全措施第一章工程概述1.1概述穿越地点\穿越长度\穿越管材\穿越管径1.2穿越点位置入钻点出钻点10m100m100m管道纵向示意图1.3穿越主要技术参数穿越地质：回填土层、粉质粘土层、全风化砂岩层。
1.5交通及水源穿越工程施工设备及施工材料进入场地需保证三通一平，附近水源情况满足。
1.6主要工程量本穿越工程从设备进场具备施工条件起计算用时15天完成穿越施工。
第二章主要施工方案2.1定向钻施工工艺流程工作量确认附附图、施工平面布置图1.钻机场地布置图机动车路施工便道30m停车区●入土点泥浆泵钻机油料40m mmm泥浆罐群消防设施钻杆工具房膨润土泥浆池材料房2.2穿越管道施工技术措施2.2.1管线焊接a.管线预制完成后在管线前端要加焊拖拉头,后端要加盲板封堵;管线的焊接抗拉强度应该能满足钻机回拖力的要求,最少不能低于65吨b.回拖所需管线在拖管前要全部焊接好，所回拖管线达到设计规范要求（经过检测、补口、探伤、清管、试压等另有焊接方案说明）摆到位,回拖过程要连续进行c．管线应从出钻点以后20米开始向远离钻机方向预制d．预制管线直线要与出土钻杆在同一条直线上。
2.2.2定向钻穿越参数复测及场地测量a.用水准仪测量穿越沿线的地面高程并放出穿越路线，在穿越线路上做出明显标记b.穿越入钻侧：钻机场地由征地后情况而定。
水平定向钻穿越施工方案
滨河西路（迎宾桥）中压燃气管工程水平定向钻施工方案编制日期：2016年5月1、工程概况本工程为滨河西路（迎宾桥）中压燃气工程，φ219的钢管，直线距离84米，定向钻穿越拖拉管施工。
2、施工准备计划2.1、临时设施、水源、动力准备a．现场施工人员的办公、住宿房采用临时租用民房；b．施工用电采用市电或部分地段采用自带发电机（50KW）；c．施工用水就近取河水；d．泥浆处置：水平定向钻进施工会产生大量的泥浆，泥浆处理租用灌车外运弃泥。
2.2、材料准备本工程采用水平定向钻方式敷设管道，由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。
2.3、设备准备拟采用DH-450/900-L非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。
特别适合复杂地形，大口径、长距离管道穿越施工。
性能参数见下表，以DH-450/900-L型为例。
动力头输出速度：0～100rpm最大输去扭矩：21000N.m最大推拉力：450/900KN主机自重：20T 外形尺寸：7200*2400*2600mm泥浆循环系统容量：5~10m3DH-450/900-L型非开挖导向铺管钻机性能参数3、水平定向钻施工工艺及方案3.1、水平定向钻进铺管施工程序设计水平定向钻孔轨迹→开挖拉管工作坑施工→配制钻液→钻进导孔→回拉扩孔→清孔→回拉铺管→清场。
拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道，无障碍物，方能满足施工段的正常拖拉。
3.2、施工工艺水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。
3.3、关键技术（1）、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。
其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。
水平定向钻穿越施工方案设计
水平定向钻穿越施工方案设计一、工程背景和目标工程背景：给定需要进行穿越的两个地点，地下埋深等相关参数。
工程目标：实现在给定深度和路径的情况下，实现地下穿越施工，确保工程质量和安全。
二、方案设计1.地质勘察：在进行水平定向钻穿越施工前，必须对工程区进行地质勘察，以获取地下岩土的情况以及可能存在的障碍物，如岩层、河沟等。
根据地质勘察结果，在设计施工路径时要避开这些障碍物区域，确保施工安全。
2.设计施工路径：在了解地下情况后，需要进行施工路径的设计。
根据给定的地下埋深和穿越目标，确定施工起点和终点，并根据地下情况设计最佳的施工路径。
在设计路径时，要尽可能避开障碍物和地下管线等其他设施，同时确保施工路径的稳定性和可行性。
3.钻探井设计：针对不同的地下情况，需要设计相应的钻探井。
钻探井是用于钻孔的基础设施，可以提供支撑和稳定的作用。
根据地下岩土的性质和要求的穿越路径，设计钻探井的形状、深度和直径等参数，确保钻孔施工的顺利进行。
4.钻头选择：根据不同的地下岩土特性，选择合适的钻头。
常见的钻头有钻头和导向钻头。
普通钻头用于穿越一般的土层和岩石，而导向钻头则用于在较硬的岩层中进行方位控制和导向。
5.钻孔施工：根据设计的施工路径、钻探井和钻头的选择，进行钻孔的施工。
具体的钻孔施工过程包括以下几个步骤：a.定位设备设置：根据施工路径，定位设备设置在起点位置，确保钻孔准确。
b.钻孔机操作：根据钻孔井的位置和深度要求，安装钻孔机，并进行钻孔施工。
c.钻孔过程中的控制：钻孔过程中需要进行方位控制和导向，确保钻孔路径的准确性。
d.施工过程的监测：在钻孔过程中，需要对钻探井、钻头和钻孔路径进行监测，确保施工的正常进行。
6.穿越管道施工：在完成钻孔后，需要进行管道的穿越施工。
具体的穿越管道施工包括以下几个步骤：a.钻孔井准备：将钻孔井清理干净，并做好防塌处理，确保施工环境的安全。
b.管道安装：根据设计要求，将需要穿越的管道沿钻孔路径进行安装。
水平定向钻穿越高速公路施工方案
水平定向钻穿越高速公路施工方案在现代城市建设过程中，高速公路的建设不仅对于城市交通起到了至关重要的作用，而且对于周边环境的影响也愈发显著。
在高速公路建设过程中，遇到需要进行水平定向钻穿越的情况并不少见，这种情况的处理需要谨慎且专业的方案。
下面将介绍一种水平定向钻穿越高速公路的施工方案。
1. 项目背景在城市高速公路建设过程中，有时需要对高速公路下方进行管线布置或其他工程施工，此时如果直接在地面上进行施工会对交通造成影响，因此需要采用水平定向钻穿越的方式进行施工。
2. 方案设计2.1 钻孔设计首先需要根据工程需要确定水平定向钻孔的位置和深度。
钻孔的位置应该尽量避开高速公路主干道，同时需要确保穿越的位置符合工程设计要求。
钻孔深度通常应该足够保证管线能够安全穿越高速公路。
2.2 钻头选择在水平定向钻穿越高速公路时，需要选择合适的钻头。
钻头的选择应考虑地质条件和管线要求等因素，确保钻孔施工的顺利进行。
2.3 钻孔施工在确定了钻孔位置和钻头后，就可以进行钻孔施工。
施工过程中需要注意监测钻孔方向和深度，确保钻孔不偏离设计要求。
3. 安全保障在水平定向钻穿越高速公路的施工过程中，安全是首要考虑的因素。
施工前需要对工程周边进行全面评估，建立安全防护设施，保障施工人员和过往车辆的安全。
4. 施工效果经过水平定向钻穿越高速公路的施工，可以实现对管线或其他设施的安全布置，并且减少对交通的影响。
合理施工设计和严格控制过程，可以保证施工效果的质量和安全。
结语水平定向钻穿越高速公路是一项复杂的工程，需要充分的施工准备和严谨的操作，以确保工程顺利进行并达到预期效果。
希望本方案能为相关施工提供一定的参考和指导。
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)
燃气管道水平定向钻穿越高速公路施工方案(完整常用版)1. 概述本方案旨在介绍燃气管道水平定向钻穿越高速公路的施工方法和注意事项，确保施工安全、高效完成。
本方案适用于小口径燃气管道水平穿越高速公路的工程。
2. 施工前准备2.1. 工程勘察：对施工区域进行详细勘测，包括地质情况、地下设施和高速公路的结构等信息，以确定最佳施工方案。
2.2. 安全评估：根据施工区域的环境特点，进行安全评估，确保施工过程中人员和设备的安全。
2.3. 设备准备：准备好水平定向钻、钢管、刀头等必要设备，并确保其正常运转。
2.4. 施工方案编制：根据勘察和评估结果，制定详细的施工方案，包括施工步骤、施工时间和安全措施等。
3. 施工步骤3.1. 施工准备：搭建施工现场，划定工作区域，并按照安全要求设置警示标志。
3.2. 钻孔定位：根据施工方案确定钻孔的位置和方向，并进行精确定位，在施工现场进行标示。
3.3. 钻孔施工：使用水平定向钻进行钻孔作业，注意控制钻孔方向和倾斜度，以避免影响高速公路结构。
3.4. 安装钢管：钻孔完成后，将钢管通过水平定向钻孔进行安装，确保与钻孔保持一定的间隙并保持与高速公路结构的准确对位。
3.5. 固定钢管：在钻孔两端进行固定，以保证钢管的稳定性和安全性。
3.6. 焊接连接：对钢管进行焊接连接，确保焊接质量符合要求。
3.7. 检测验收：对穿越燃气管道进行检测和验收，确保施工质量符合规范要求。
4. 安全措施4.1. 施工现场设置警示标志，保证施工区域安全。
4.2. 工作人员需穿戴符合安全要求的个人防护装备，如安全帽、工作服、安全鞋等。
4.3. 严禁在施工现场吸烟、明火作业以及存放易燃物品。
4.4. 施工过程中严格按照操作规程执行，避免操作失误或危险情况发生。
4.5. 建立应急预案，并配备相应的消防设备和急救药品，以应对紧急情况。
5. 环境保护5.1. 施工过程中避免对环境造成污染，严禁随意丢弃废弃物和污水。
水平定向钻方式穿越施工方案
目录第一章编制及施工依据 (2)第二章工程概况 ............................................................................................................................. 错误！未定义书签。
2.1工程概况............................................................................................................................... 错误！未定义书签。
2.2穿越点位置.......................................................................................................................... 错误！未定义书签。
2.3穿越主要技术参数............................................................................................................ 错误！未定义书签。
2.4工程地质............................................................................................................................... 错误！未定义书签。
2.5主要工程量.......................................................................................................................... 错误！未定义书签。
水平定向钻施工方案
水平定向钻穿越施工方案定向钻穿越施工程序：①测量放线→②场地平整及便道修筑→③设备搬迁、井场布置→④系统安装、调试→⑤磁方位测量→⑥试钻→⑦钻导向孔→⑧九级预扩孔+一次清孔→⑨管道回拖→⑩设备撤场→⑾地貌恢复、泥浆处理1 测量放线工程施工前约请设计人员进行设计交底，并现场交桩。
施工队根据设计资料和设计人员所交的控制桩等进行复测，并设置可供控制和复查的标志桩、入土点桩、出土点桩和穿越中心线桩每边各2个。
设置的各种桩标识明显记号予以保护，避免被人为破坏。
复测用的测量仪器为全站仪，在施工前必须经过法定计量单位校验合格且在有效期内，方能投入使用。
根据施工场地的具体情况，灵活调整出、入土点作业区的面积和设备的安装空间，以安全、够用、经济为原则。
其中入土侧作业区位置边缘为距大桥边34米，以变更后入土点位置前20米，后至连接辅道，且入土点前侧和所需穿越排污渠之间农田地整体需要全部征用。
2 场地平整及便道修筑施工前施工现场需要达到“三通一平”的条件：路通、水通、电通和作业区平整。
施工用电由施工单位自带发电机发电；施工用水在施工现场附近解决；生活用水、用电可以在租用民房附近解决。
2.1 入土点进、出场道路和作业场修筑入土点地貌穿越设备进入入土点施工现场需修筑施工便道长100m，宽5m。
具体做法为：用履带挖掘机将便道平整后，在便道上铺设宽4m的钢管排。
管排制作示意图5m2mΦ76mm钢管焊接固定连接钢板δ=5mm、宽300 mm然后：用标记桩将入土点作业区放线标识，挖掘机配合人工清理作业区中的障碍物并开挖泥浆池。
第三步：用挖掘机将作业区平整、压实，并在除进口以外的其他作业区边界上安装警示带，在进口醒目处和其他有安全隐患的部位安装安全警示标识。
第四步：在除泥浆池和地锚坑之外的地方全部铺垫管排。
在非所占用作业区的场地位置需要占用部分位置用于车辆进出。
2.2 出土点进、出场道路和作业场修筑出土点地貌根据现场实际情况穿越管道焊接完成后，需要将在原绿化项目部所属位置的管道下沟垫管排便于穿越设备进入出土点施工现场，并修筑施工便道长100m，宽5m。
水平定向钻施工方案
水平定向钻施工方案1. 引言水平定向钻（Horizontal Directional Drilling，HDD）是一种先进的施工技术，在地下管道工程中得到广泛应用。
它可以在不破坏地表的情况下，完成越障、越道、越河、越建筑物等难以克服的难题。
本文将介绍水平定向钻施工方案的基本原理、施工步骤和施工注意事项。
2. 施工原理水平定向钻是通过在地下进行穿越操作来完成管道敷设。
其基本原理是：•钻头推进：使用钻杆推进钻头，对地下进行钻孔，同时将土屑通过钻杆排出。
•方向控制：通过操纵钻杆的倾斜角度和方向，控制钻头的水平方向，使管道得以准确穿越。
•管道铺设：随着钻孔的进行，将管道通过钻孔推入地下，完成管道敷设。
3. 施工步骤水平定向钻施工包括以下几个主要步骤：3.1 工程准备•在施工现场进行勘测分析，确定钻孔起点、终点和线路。
•制定施工方案，包括钻孔直径、钻孔深度、钻孔倾角等。
•准备所需的设备和材料。
3.2 钻孔•在起点钻孔，并逐渐向终点推进。
•使用水泥浆或泥浆润滑剂以避免钻头卡住。
3.3 方向控制•根据设计要求，在钻孔过程中调整钻杆的倾斜角度和方向。
•通过检测工具监测钻孔的水平度和方向。
3.4 管道敷设•当钻孔达到设计深度时，开始进行管道的敷设。
•将管道放入钻孔，并通过推进钻头的方式，使管道逐渐穿越地下。
3.5 后处理•当管道敷设完成后，进行后处理工作，包括接头连接、充填填土等。
•进行必要的试验和测试，确保管道的质量和安全性。
4. 施工注意事项在水平定向钻施工过程中，需要注意以下几点：•建立完善的施工方案，包括准确的勘测数据和合理的设计要求。
•选择适当的钻孔设备，确保施工过程的顺利进行。
•在施工前进行必要的地质勘察，了解地下情况，避免遇到障碍物造成施工困难。
•进行实时监测和调整，确保钻孔方向和水平度的准确控制。
•注意施工安全，采取必要的防护措施，避免事故发生。
•完成施工后，进行必要的检测和试验，确保管道的质量和安全性。
水平定向钻穿越高速公路施工方案
水平定向钻穿越高速公路施工方案一、工程概况咱们要穿越的高速公路，车流量大，地形复杂，这就要求咱们的施工方案既要安全可靠，又要高效环保。
咱们要用的设备是水平定向钻，这玩意儿精准高效，但操作起来可得小心翼翼。
二、施工目标1.安全第一，确保施工过程中高速公路的正常运行。
2.高效施工，缩短施工周期，降低对交通的影响。
3.确保穿越工程的质量，满足设计要求。
三、施工准备1.对施工人员进行技术培训，确保他们掌握水平定向钻的操作技能。
2.准备好施工所需的设备、材料，包括水平定向钻、泥浆泵、管道等。
3.对施工现场进行实地考察，了解地形地貌，制定合理的施工方案。
四、施工步骤1.施工前期准备（1）在施工现场设立警示标志，提醒过往车辆和行人注意安全。
（2）对施工区域进行围挡，防止非施工人员进入。
（3）对施工人员进行安全技术交底，确保他们了解施工方案和注意事项。
2.钻孔施工（1）根据设计图纸，确定钻孔位置和钻孔深度。
（2）启动水平定向钻，按照预定轨迹钻孔。
（3）在钻孔过程中，实时监测钻孔方向和深度，确保钻孔轨迹与设计相符。
3.铺设管道（1）在钻孔完成后，将管道拖入孔内。
（2）对管道进行检查，确保管道质量符合要求。
（3）对管道进行焊接，确保管道连接牢固。
4.泥浆处理（1）在施工过程中，及时回收泥浆，避免污染环境。
（2）对回收的泥浆进行处理，分离泥浆中的固相和液相。
（3）将处理后的泥浆进行循环利用，减少资源浪费。
5.施工后期处理（1）在管道铺设完成后，对施工区域进行清理，恢复地貌。
（2）对施工设备进行清洗、保养，确保设备正常运行。
五、施工安全措施1.施工过程中，严格遵守安全生产规定，确保施工人员的安全。
2.对施工现场进行定期检查，发现问题及时整改。
3.配备足够的安全生产设施，如安全帽、防尘口罩、防滑鞋等。
4.制定应急预案，应对突发情况。
六、施工环保措施1.对施工现场进行绿化，减少扬尘污染。
2.对施工垃圾进行分类处理，避免污染环境。
水平定向钻施工方案
水平定向钻施工方案水平定向钻是一种在地下进行管道施工的技术。
该技术利用钻头在地下穿越各种地质层来完成管道安装，通常应用于需要在特定地形或地貌条件下进行管道铺设的场合。
本文将讨论水平定向钻的施工方案，包括施工前的准备工作、具体施工步骤和施工结束后的验收工作。
准备工作在进行水平定向钻之前，必须做好充分的准备工作。
首先，需要针对具体的工程情况进行勘察，确定地下地质情况、地形地貌特点以及管道的走向和深度。
同时，还需要制定详细的工程施工方案，包括施工的时间计划、材料准备和人员安排等。
另外，还需要购买或租赁合适的水平定向钻设备，确保设备的性能和质量符合工程要求。
同时，还需要准备好相关的工程材料和配件，以确保施工的顺利进行。
最后，还需要与当地相关部门进行沟通，获得必要的许可证和审批文件。
施工步骤一旦完成了准备工作，就可以开始进行水平定向钻的施工。
下面是施工的具体步骤：1.设备安装：首先需要将水平定向钻设备安装到工程现场，并做好相关的调试工作，确保设备能够正常工作。
2.孔道钻探：根据工程要求，在地面上选定钻孔点，然后利用水平定向钻设备开始进行孔道钻探。
在钻探过程中需要随时监测钻头位置和方向，以确保钻孔的准确性。
3.管道铺设：一旦完成了孔道钻探，就可以开始进行管道的铺设工作。
通常会采用钢管或塑料管等管道材料，通过水平定向钻设备将管道从地下引入，直至到达目的地点。
4.连接和固定：完成管道铺设后，还需要进行管道的连接和固定工作，以确保管道的完整性和稳固性。
这一步需要特别小心，避免管道出现漏水或断裂等问题。
5.清理和验收：最后，需要对施工现场进行清理工作，清除杂物和垃圾，并进行相关的验收工作，确保施工符合相关标准和要求。
验收工作施工结束后，还需要进行相关的验收工作，以确保施工的质量和安全。
验收工作通常包括以下几个方面：•管道连接情况：检查管道连接处是否牢固，是否存在漏水或渗漏等问题。
•管道位置和方向：确认管道的位置和方向是否符合工程要求。
水平定向钻施工方案
水平定向钻施工方案水平定向钻施工方案本文介绍了水平定向钻施工的设备和流程，包括测量放线、定向钻施工、泥浆配制等步骤。
设备包括水平定向钻机、钻杆、发电机、泥浆泵、水罐车和硼润土等。
在穿越施工流程中，需要进行测量放线、钻机场地布置、钻机安装调试、钻导向孔、扩孔、洗孔、回拖和清理场地等步骤。
测量放线需要根据设计交底和施工图纸放出钻机场地控制线和设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。
定向钻施工需要进行钻机及配套设备就位、测量控向参数、泥浆配制、钻机试钻和钻导向孔等步骤。
在泥浆配制中，需要采取就近取水、沉淀过滤、配比加添加剂、增加储存罐和快速水化装置等措施。
同时，还需要回收利用泥浆。
钻导向孔需要根据地质情况选择合适的钻头和导向板或地下泥浆马达，并进行钻进、测量钻头实际位置、调整钻进方向等操作，保证完成的导向孔曲线符合设计要求。
最后，需要进行回拖和清理场地等步骤，完成整个水平定向钻施工方案。
本文介绍了水平定向钻的施工方法和特点。
该方法采用___生产的MGS定向系统来控制方向。
在钻孔过程中，为了保证精度，可以使用人工磁场(Tru-Truckersystem)。
在钻孔前，需要根据钻机型号和地质情况来决定是否需要进行预扩孔，预扩孔的直径和次数也要根据具体情况来确定。
回拖产品管线时，需要先将扩孔工具和管线连接好，然后由钻机转盘带动钻杆旋转后退，进行扩孔回拖。
为了保护管线防腐层，需要在回拖过程中使用泥浆润滑。
在钻导向孔阶段，需要使用扩孔器将导向孔扩大至要求的直径。
为了保证回拖的顺利和防腐层不受破坏，需要采取一系列措施，如采用发送沟的方式进行回拖，增加高润滑泥浆等。
水平定向钻施工具有不会阻碍交通，不会破坏绿地、植被，不会影响商店、医院、学校和居民的正常生活和工作秩序等特点，解决了传统开挖施工对居民生活的干扰，对交通、环境、周边建筑物基础的破坏和不良影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滨河西路（迎宾桥）中压燃气管工程水平定向钻施工方案编制日期：2016 年5月1、工程概况本工程为滨河西路（迎宾桥）中压燃气工程，© 219的钢管，直线距离84米，定向钻穿越拖拉管施工。
2、施工准备计划2.1、临时设施、水源、动力准备a.现场施工人员的办公、住宿房采用临时租用民房；b.施工用电采用市电或部分地段采用自带发电机（50KV）；c .施工用水就近取河水；d.泥浆处置：水平定向钻进施工会产生大量的泥浆，泥浆处理租用灌车外运弃泥。
2.2、材料准备本工程采用水平定向钻方式敷设管道，由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。
2.3、设备准备拟采用DH-450/900-L非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。
特别适合复杂地形，大口径、长距离管道穿越施工。
性能参数见下表，以DH-450/900-L 型为例。
动力头输出速度：0〜100rpm最大输去扭矩：21000N.m最大推拉力：450/900KN主机自重：20T 外形尺寸：7200*2400*2600mm 泥浆循环系统容量：5~10帛3、水平定向钻施工工艺及方案3.1、水平定向钻进铺管施工程序设计水平定向钻孔轨迹-开挖拉管工作坑施工-配制钻液-钻进导孔T回拉扩孔T清孔T回拉铺管T清场。
拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道，无障碍物，方能满足施工段的正常拖拉。
3.2、施工工艺水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。
3.3、关键技术(1)、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。
其内容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。
可采用查资料、开挖和钻探方法获取。
地下管线探测主要了解有关地下已有管线和其它埋设物的位置，为设计钻进轨迹提供依据。
一般采用物探法和现场勘察法等。
(2)、钻进轨迹的规划与设计导向孔轨迹设计是否合理对管线施工能否成功至关重要。
钻孔轨迹的设计主要是根据工程要求、地层条件、地形特征、地下障碍物的具体位置、钻杆的入出土角度、钻杆允许的曲率半径、钻头的变向能力、导向监控能力和被铺设管线的性能等，给出最佳钻孔路线。
目前我单位有制造商提供钻机轨迹规划进行设计计算，通过采集所需的全部信息，利用最优化钻孔轨迹。
大大提高了轨迹的科学性和施工效率。
造斜段：①造斜段距离L: L = [h x (2R1-h)] x 0.5式中：h—埋深，R1—造斜段曲率半径，取1500d②钻杆入射角a：a= 0.5tg-1{[h(2R1-h)]0.5/h}(3)、配制钻液钻液在施工中起着非常重要的作用。
钻液是指在钻进施工中用来与钻孔过程中切削下来的土(或沙石)屑混合，悬浮并将这些混合物排出钻孔的一种液体，而泥浆则是钻液与钻孔中钻屑的混合物。
钻液具有冷却钻头(冷却和保护其内部传感器)、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。
残留在孔中的泥浆可以起到护壁的作用。
在不同的地质条件下，需要不同成份的钻液。
钻液由水、膨润土和聚合物组成。
施工中用水做钻液的主要成份，膨润土和聚合物用做钻液添加剂。
钻液的品质越好与钻屑混合越适当，所制造的泥浆的流动性和悬浮性越好，回扩成孔的效果越理想，成功的概率越大。
本工程施工中施工人员配制适合地层性能的钻液，在类似工程中我们已能够熟练正确使用钻液。
特别是当施工中遇到不同地层时，能及时调整钻液的性能以适应工程要求。
（4）、钻导向孔钻导向孔的关键技术是钻机、钻具的选择和钻进过程的监测和控制。
可根据不同的地质条件以及工程的具体情况，选择合适的钻机、钻具和钻进方法来完成导向孔的钻进。
导向孔施工钻具具有钻孔、变向、通磁和输送钻液的功能。
通过人机协调控制，严格按已设计的轨迹完成导向孔施工。
钻孔施工是以高压钻液射流和钻头板切削共同完成的；钻头板以及安装板上的钻牙，在钻头旋转钻进时起辅助的切削作用，在钻杆推进时起变向作用；发射器容纳管（探棒室）用来放置发射器（探棒），在容纳管上开有通磁槽，并用非金属材料密封以防止高压钻液进入，发射器发射的电磁波经通磁槽向外发射。
钻杆和钻头内部应提供足够大的通道以满足对钻液流量的需求。
导向钻头的组成部分如下图所示导向钻头钻机与钻具的选择：钻孔主要靠钻机产生的推力、旋转扭矩以及所提供的钻液的流量、压力来完成施工。
特别是长距离穿越，一方面，由于管线及钻杆自重较重，钻杆与地层之间产生的摩擦阻力较大，因此，钻机的回拉力及扭矩必须足够大；另一方面，为了确保本工程的顺利进行，应尽量避免工程施工中途停钻，钻机连续运转时间相对较长，就必须要求钻机具有良好的性能，因此，在我单位的技术人员的研讨下特意为本工程拟定了一台适合本工程地理条件的钻机。
（5）、回拉扩孔铺管在回拉扩孔铺管施工中的关键技术是根据不同的土层、地下水位以及最终成孔直径正确地选择回扩钻具和每次的进刀量，正确的选配钻液和确定钻液的流量。
当导向孔钻进完成后，卸下导向钻头、发射器容纳管，接上反向扩孔钻头和旋转接头（分动器），然后在旋转接头后接上回拉钻杆，进行回拉扩孔钻进。
对直径较大的孔，可进行多次扩孔钻进，使钻孔直径逐渐扩大至尺寸要求。
扩孔钻具如下图所示。
钻具组成图扩孔器类型有桶式、飞旋式、刮刀式等：穿越淤泥黏土等松软地层时, 选择桶式扩孔器较适宜，扩孔器通过旋转，将淤泥挤压到孔壁四周，起到很好的固孔作用；当地层较硬时，选择飞旋或刮刀式扩孔器成孔较好。
本项目要求两管在同一孔内进行回拖，选择的最大扩孔器尺寸为铺设管径的 1.5 ~ 1.8倍，这样能够保持泥浆流动畅通，保证管线能安全、顺利的拖入孔中。
水平定向钻进铺管中，泥浆作用尤其重要，因此钻孔中不可缺少泥浆。
一般地层泥浆较易漏失，泥浆漏失后，孔中缺少泥浆，钻杆及管线与孔壁间的摩擦力增大，导致拉力增大。
要保持在整个钻进过程中有返浆，这对回拉扩孔施工的顺利进行尤其重要，在本工程中如遇到地层条件是硬岩、泥灰岩和砾石交替变化，施工技术人员可及时调整钻液以产生不同的泥浆。
当扩孔钻进完成后，在回拉钻杆后接上回扩头和旋转接头，在旋转接头后接上拉管头和待铺设的管线进行反扩铺管。
回拉铺管的钻具组成如下图所示回拉铺管钻具图3.4、拉管施工准备3.4.1、测量定位根据施工图纸要求和现场踏勘情况，放出入土点、出土点和管线中心轴线的位置，在入土点端测量并确定钻机安装位置。
同时，确定穿越管道东、西两侧管头的具体位置。
为了施工过程中不能出现任何差错。
因此首先对施工区域进行地下障碍物探测，对穿越沿线进行详细地质勘查，采取有效地措施确保穿越施工的顺利进行。
342、钻机就位和调试①钻机安装在入土点和出土点的连线上。
钻机导轨与水平面的夹角一般比设计的入土角大1°。
因为在钻孔时，钻杆来回抽动，钻杆要下沉, 所以事先留1°的余量。
②钻机安装牢固、平稳，经检验合格后进行试运转，并根据穿越管径的大小、长度和钻具的承载能力调整拖拉力。
③对控向系统进行仔细准确校正，校正至完全准确。
3.4.3、泥浆配制钻液在施工中起着非常重要的作用。
钻液是指在钻进施工中用来与钻孔过程中切削下来的土（或沙石）屑混合，悬浮并将这些混合物排出钻孔的一种液体，而泥浆则是钻液与钻孔中钻屑的混合物。
钻液具有冷却钻头（冷却和保护其内部传感器）、润滑钻具，更重要的是可以悬浮和携带钻屑，使混合后的钻屑成为流动的泥浆顺利地排出孔外，既为回拖管线提供足够的环形空间，又可减少回拖管线的重量和阻力。
残留在孔中的泥浆可以起到护壁的作用。
①采用清洁的淡水来配制泥浆，用水量为 1.5m3/min。
②泥浆由膨润土加泥浆添加剂与水搅拌而成，因所用泥浆在施工中有较大的损耗，即在搅拌膨润土泥浆时需拌制原有泥浆量的 1.5倍。
③泥浆的粘度符合下列要求：a.根据地质情况和管径大小确定泥浆粘度。
b.采用马氏漏斗测量泥浆粘度，每两小时测一次344、钻液混合搅拌与泵送系统(1)、钻液混合搅拌与泵送系统是钻机施工系统的重要组成部分。
混合搅拌系统是将水、膨润土、聚合物等按一定比例加入混合仓，而后进行充分搅拌形成钻液。
泵送系统是由钻液泵将钻液通过中空钻杆输送至孔底钻头，并与孔中钻屑混合形成泥浆在孔底流动。
其发展趋势是能够回收泥浆，经再生处理可反复循环使用，既节省资源又实现环保。
搅拌系统应具有搅拌快速均匀、提供大流量泥浆、可调节泥浆配比、搅拌与输送同时进行等功能，搅拌系统装置包括料斗、汽油机泵、搅拌罐、车载泥浆泵、相关管路等。
(2)、水平定向钻的泥浆泵送系统由随车泥浆系统与泥浆搅拌系统组成；泥浆搅拌系统用于泥浆混配、搅拌、向随车泥浆系统提供泥浆，随车泥浆系统将泥浆加压，通过动力头、钻杆、钻头打入孔内，以稳定孔壁，降低回转扭矩、拉管阻力，冷却钻头、发射探头，清除钻进产生的土屑等。
各泥浆泵送系统如下图所示。
泥浆泵送系统如下图345、泥浆污染的防范措施泥浆是水平定向穿越的血液。
其主要功能包括润滑、冷却钻头钻具、稳定孔壁和悬浮、携带泥屑等。
由于在较大口径管道的水平定向穿越泥浆使用量非常之大（一般都在iioom/条次以上），除出、入土两端的泥浆池存储的泥浆需要之外，穿越沿程的冒将、跑浆可能造成路面的污染。
因此，在施工中主要的防范措施是控制泥浆压力、减少泥浆总量、及时清收和控制跑冒的泥浆，选择适宜的弃浆场所，有效地覆盖作业场地。
泥浆循环、处理泥浆程序如下框图所示。
水出、入土端泥浆坑内的泥浆用返输泵分别通过循环管或直接返输进泥浆处理装置，经过处理后的部分清浆可以重复使用。
弃渣外运至当地有关部门指定的地点存放。
如对穿越沿线由于地层或其它原因造成的跑、冒泥浆，采用人工及时清收或就地控制，最后统一处理3.5、导向孔钻进、回扩和管线回拖3.5.1、导向孔钻进A. 导向孔根据设计曲线钻进。
施工过程中，谨慎处理控向数据，并 适当控制钻进速度，保证导向孔光滑，钻孔导向剖面示意图如下图所示。
入钻坑的大小为：3.0 X 2.0 x 2m 出钻坑的大小为 4.0 x 3X 2m,入 出钻处倾斜角为8度。
N 导向钻机 S出钻坑 /钻孔轨迹 钻孔导向剖面示意图B. 每根钻杆折角约为0.3度；由于每根钻杆方向改变量较小，为保证左右方向，在出、入土点之间每隔 10米设一明显标记。
每钻进一根钻杆，方向探测2次。
对探测点要做好标记。
认真记录钻进过程中的扭矩、 推力、泥浆流量、泥浆压力、方向改变量。
