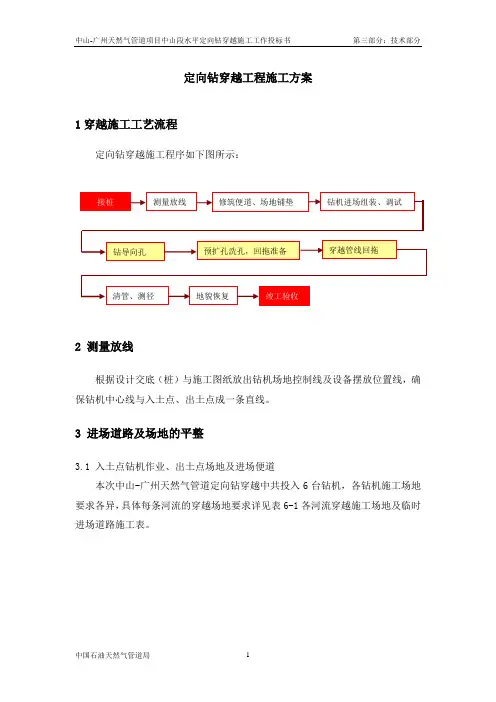

定向钻穿越工程施工方案1穿越施工工艺流程定向钻穿越施工程序如下图所示：2 测量放线根据设计交底（桩）与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。
3 进场道路及场地的平整3.1 入土点钻机作业、出土点场地及进场便道本次中山-广州天然气管道定向钻穿越中共投入6台钻机，各钻机施工场地要求各异，具体每条河流的穿越场地要求详见表6-1各河流穿越施工场地及临时进场道路施工表。
表1各河流穿越施工场地及进场道路施工表3.2 地锚坑及排浆池挖、砌泥浆池（穿越两岸各1个）及地锚坑，泥浆池尺寸如下图。
泥浆池内铺土工布，池内四周用用挖掘机压实，必要时四周用砖堆砌、钉桩，防止泥浆池塌方。
地锚坑中心线在穿越管线中心线上，地锚坑尺寸为6m×4m×1.8m 。
挖泥浆池及地锚坑时要留出足够边坡，泥浆池及地锚坑尺寸如图所示：地锚坑完成后，将地锚放入，用混凝土加固。
如下示意图：3.3入土点钻机场地和出土点平面布置示意图参见附图一和附图二 钻机场地平面布置图和出土点场地平面布置图。
4 定向钻施工4.1 1条河定向钻穿越工程概况及穿越地层横门水道（改线）定向钻穿越：穿越长度1296米，管径Φ660，主要穿越地层为淤泥质土、粘土。
６ｍ地锚坑深：1.8ｍ4m20m3m14m泥浆池深：2.5m 6m 20m三宝沥水道（改线）定向钻穿越：穿越长度900米，管径Φ660，主要穿越地层为淤泥、淤泥质粉质粘土。
洪奇沥水道定向钻穿越：穿越长度1272米，管径Φ762，主要穿越地层为淤泥质粘土、粉细砂、淤泥质粉质粘土。
正涌水道定向钻穿越：穿越长度452米，管径Φ660，主要穿越地层为淤泥、粘土层。
利生围水道定向钻穿越：穿越长度460米，管径Φ660，主要穿越地层为淤泥质土、粘土。
三宝沥支流定向钻穿越：穿越长度1200米，管径Φ660，主要穿越地层为淤泥质土。
卢四顷水道定向钻穿越：穿越长度760米，管径Φ660，主要穿越地层为淤泥质土。
