电子式互感器的原理比较及未来发展趋势
电子式互感器分类、特点及应用现状分析
电子式互感器的现状与发展前景随着电力传输容量的增加，运行电压等级越来越高，传统的电磁式电流，电压互感器暴露出如绝缘要求高，磁饱和、铁磁谐振、动态范围小、频带窄以及有油易燃、易爆炸等一系列缺点。
基于光学和电子学原理的电子式电压、电流互感器(分别简称为EVT和ECT)经过30多年的发展以其独特的优点，成为最有发展前途的一种超高压条件下电压、电流的测量设备。
早期的电子式互感器一次侧和二次侧通过光纤来传输信号，也称为光电式互感器。
2002年，IEC根据新型电子式电压、电流互感器的发展趋势，制定了关于EVT的IEC60044-7标准和ECT的IEC60044 -8标准，明确了电子式互感器的定义及相成的技术规范。
根据IEC60044-7标准，EVT采用电阻分压器.电容分压器或光学装置作为一次转换部件，利用光纤怍为一次转换器和二次转换器之间的传输系统，并装有电子器件作测量信号的传输和放大，具有模拟量电压输出或数字量输出。
根据IEC600448标准，ECT采用传统电流互感器(CT)、霍尔传感器、Rogowski线圈或光学装置作为一次转换部件，利用光纤作为一次转换器和二次转换器之间的传输系统，并装有电子器件作测量信号的传输和放大，具有模拟量电压输出或数字量输出。
电子式互感器的分类几十年来，电子式互感器产品的种类已经被开发出很多，根据原理的不同，电子式互感器可分为无源式和有源式2类。
所谓无源式电子互感器是指高压侧传感头部分不需要供电电源的电于式互感器，而有源式电子互感器是指传感头部分需要供电电源的电子式互感器。
无源式电子互感器的优点是在传感头部分不需要复杂的供电装置，整个系统的线性度比较好，缺点是传感头部分有复杂而不稳定的光学系统，容易受到多种环境因素的影响，影响了实用化的进程，虽然各国学者不断的提出新方法以提高测量准确度，备种方法都在实验室条件下取得了一定成果，但都不同程度地存在着通用性差，装置复杂等缺点，未能有效克服这个困难，其研究还有待进一步深入。
电子式互感器应用面临的主要问题及发展方向
电子式互感器应用面临的主要问题
电子式互感器改变了原有的装配应用方式，例如微电子器件被前移至户外环境的高压线、隔离刀闸、断路器等强干扰源附近，必须经受恶劣气候条件以及不规则强电磁干扰的考验，所以目前电子式互感器研发和应用中面临的主要问题是：电磁干扰防护、通信差错控制、可靠电源方式以及适应户外环境，如果措施不当，易引发信号失效、保护误判、锈蚀老化等。
解决这些问题，我们需要尽快完善试验、检验相关标准，促进电子式互感器下一步研发的关注点向高可靠、高稳定方向倾斜。
电子式互感器发展方向
传感无源化：由于无源传感方式具有技术优势，独立式ECT传感部件将趋向于无源化，这包括有源式传感器将通过摆脱对外源的依赖，实现自供电，走向准无源化，由此，电子式互感器平均寿命周期将会达10年以上。
光学传感器通过提高其测量性能，简化系统结构，降低造价，进入实用。
结构组合化：利用电子式微功率、小型化优势，互感器更多以组件方式组合于变压器、全封闭组合电器、隔离刀等组合电器中，减少占地，降低造价，还可以通过功能复用促进一次电器本身的小型化和智能化。
各种方案在发挥各自优势的同时，也会相互组合，优势互补，
除了会出现各种独立、封闭式电流—电压组合互感器外，今后几年，预计还会出现LPCT/ROG-CT与光学组合版电流互感器。
功能复用化：充分利用数据共享优势，单点测试，可以多点共享，互感器同时提供Goose、RS485、MU等不同类型的数字接口，供多种测控设备共享，减少互感器多点重复安装，使设备配置更加紧凑。
部件标准化：互感器部件标准化，使具有通用性和互换性，可作为标准附件“插接”式安装于各种一次设备，不同厂家互感器可以更替和互换。
电子式电压互感器
电子式电压互感器引言电子式电压互感器是一种用于测量高压电力系统中的电压的先进设备。
与传统的电抗式电压互感器相比，电子式电压互感器具有更高的精度、更低的负载和更广泛的应用范围。
本文将介绍电子式电压互感器的工作原理、特点、应用和未来发展趋势。
工作原理电子式电压互感器主要由电压分压模块和数字化处理模块组成。
电压分压模块通过高电阻的电阻器将高电压信号分压为低电压信号，然后将信号传递到数字化处理模块。
数字化处理模块将低电压信号进行放大、滤波和数字化处理，然后输出精确的电压测量结果。
特点1. 高精度：电子式电压互感器具有很高的测量精度，通常在0.2级或更高。
2. 低负载：传统的电抗式电压互感器在负载方面存在一定的问题，而电子式电压互感器具有非常低的内部负载。
3. 广泛应用：电子式电压互感器可以广泛用于电力系统中的电压测量，包括变电站、输电线路和配电系统等。
4. 抗干扰性强：电子式电压互感器采用了数字化处理技术，具有较强的抗干扰能力，可以减少外界干扰对测量结果的影响。
应用1. 变电站：电子式电压互感器可以用于变电站的电压测量，实时监测电力系统的运行状态。
2. 输电线路：电子式电压互感器可以安装在输电线路上，用于检测电力系统中的电压变化。
3. 配电系统：在配电系统中，电子式电压互感器可以用于电压测量和保护装置的输入信号。
4. 能源管理：电子式电压互感器可以与其他能源管理设备结合使用，实现对电力系统的智能监控和管理。
未来发展趋势1. 高性能数字化处理器的应用：随着数字化处理技术的不断进步，未来电子式电压互感器将采用更高性能的数字化处理器，提高测量精度和抗干扰能力。
2. 多功能集成设计：为了满足不同应用场景的需求，未来的电子式电压互感器将具备更多的功能模块，如电流测量、频率测量等。
3. 无线通信技术的应用：未来电子式电压互感器可能会采用无线通信技术，实现与其他设备的远程通信和数据传输。
4. 智能化管理系统的发展：未来电子式电压互感器将结合智能化管理系统，实现对电力系统的自动控制和远程监控。
电子式互感器的技术发展及应用前景
电子式互感器的技术发展及应用前景电子式互感器的技术发展及应用前景1. 电子式互感器的发展背景电流和电压互感器是为电力系统进行电能计量和为继电保护及测控装置提供电流、电压信号的重要设备，其精度及可靠性与电力系统的安全、可靠和经济运行密切相关，是电力系统电流电压测量的基本设备。
传统的电流和电压互感器是电磁感应式的，具有类似变压器的结构。
随着电力工业的发展，电力系统传输的电力容量不断增加，电网运行电压等级也越来越高，目前，俄罗斯已有1150kV的骨干电网，我国也已将原来220kV的骨干电网提高到了500kV，年初国网公司已将1000kV的输电线路纳入近几年的发展规划。
随着电压等级的提高，电磁式互感器逐渐暴露出一系列固有的缺点：（1）绝缘结构越来越复杂，产品的造价也越来越高，产品重量大，支撑结构复杂。
（2）电磁式电流互感器固有的磁饱和现象，一次电流较大时会使二次输出发生畸变，严重时会影响继电保护设备的运行，造成拒动或误动。
（3）电磁式互感器的输出为模拟量，不能与数字化二次设备直接接口，不利于电力系统的数字化进程。
自二十世纪七十年代以来，人们一直在寻求一种安全、可靠、理论完善、性能优越的新方法来实现高电压大电流的测量。
基于光学传感技术的光学电流互感器（Optical Current Transformer，简称OCT）和光学电压互感器（Optical V oltage Transformer，简称OVT）能有效克服传统电磁式互感器的缺点，近20年来一直受到美国、日本、法国和中国等国学者和工程技术人员的广泛关注和深入研究，先后研制出多种样机并挂网试运行，但由于温度稳定性和工艺一致性等问题不易解决，至今还没有批量生产和使用。
近年来，随着光电子技术、微电子技术及光纤通信技术的发展，有源光电互感器得到快速发展，并有不少产品在变电站现场获得应用。
有源光电互感器采用空芯线圈或低功耗铁芯线圈感应被测电流，置于高压侧的远端模块将线圈的输出信号转换为数字光信号经光纤送至控制室。

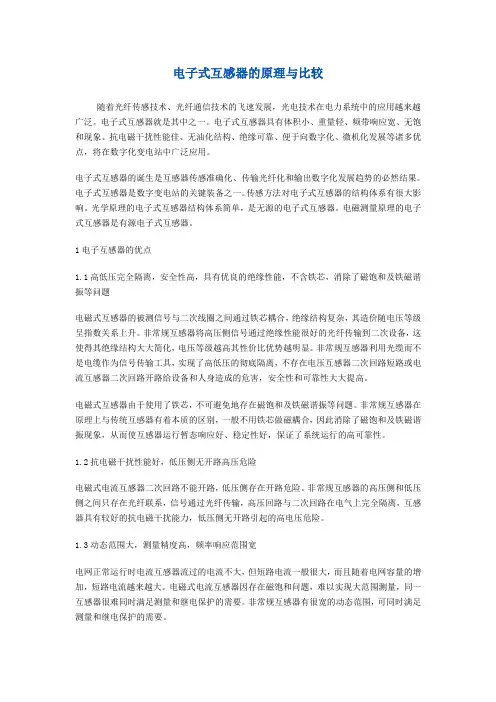

(完整版)电子式互感器的原理与比较
电子式互感器的原理与比较随着光纤传感技术、光纤通信技术的飞速发展，光电技术在电力系统中的应用越来越广泛。
电子式互感器就是其中之一。
电子式互感器具有体积小、重量轻、频带响应宽、无饱和现象、抗电磁干扰性能佳、无油化结构、绝缘可靠、便于向数字化、微机化发展等诸多优点，将在数字化变电站中广泛应用。
电子式互感器的诞生是互感器传感准确化、传输光纤化和输出数字化发展趋势的必然结果。
电子式互感器是数字变电站的关键装备之一。
传感方法对电子式互感器的结构体系有很大影响。
光学原理的电子式互感器结构体系简单，是无源的电子式互感器。
电磁测量原理的电子式互感器是有源电子式互感器。
1电子互感器的优点1.1高低压完全隔离，安全性高，具有优良的绝缘性能，不含铁芯，消除了磁饱和及铁磁谐振等问题电磁式互感器的被测信号与二次线圈之间通过铁芯耦合，绝缘结构复杂，其造价随电压等级呈指数关系上升。
非常规互感器将高压侧信号通过绝缘性能很好的光纤传输到二次设备，这使得其绝缘结构大大简化，电压等级越高其性价比优势越明显。
非常规互感器利用光缆而不是电缆作为信号传输工具，实现了高低压的彻底隔离，不存在电压互感器二次回路短路或电流互感器二次回路开路给设备和人身造成的危害，安全性和可靠性大大提高。
电磁式互感器由于使用了铁芯，不可避免地存在磁饱和及铁磁谐振等问题。
非常规互感器在原理上与传统互感器有着本质的区别，一般不用铁芯做磁耦合，因此消除了磁饱和及铁磁谐振现象，从而使互感器运行暂态响应好、稳定性好，保证了系统运行的高可靠性。
1.2抗电磁干扰性能好，低压侧无开路高压危险电磁式电流互感器二次回路不能开路，低压侧存在开路危险。
非常规互感器的高压侧和低压侧之间只存在光纤联系，信号通过光纤传输，高压回路与二次回路在电气上完全隔离，互感器具有较好的抗电磁干扰能力，低压侧无开路引起的高电压危险。
1.3动态范围大，测量精度高，频率响应范围宽电网正常运行时电流互感器流过的电流不大，但短路电流一般很大，而且随着电网容量的增加，短路电流越来越大。
