电感器和电容器的模型
电容与电感的等效电路模型研究

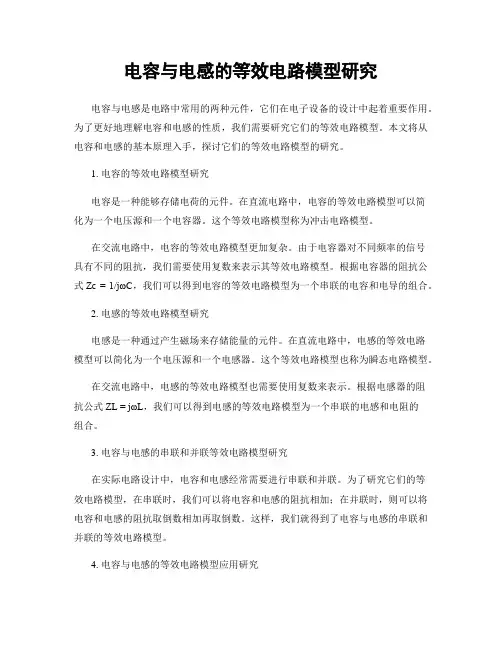

电容与电感的等效电路模型研究电容与电感是电路中常用的两种元件，它们在电子设备的设计中起着重要作用。
为了更好地理解电容和电感的性质，我们需要研究它们的等效电路模型。
本文将从电容和电感的基本原理入手，探讨它们的等效电路模型的研究。
1. 电容的等效电路模型研究电容是一种能够存储电荷的元件。
在直流电路中，电容的等效电路模型可以简化为一个电压源和一个电容器。
这个等效电路模型称为冲击电路模型。
在交流电路中，电容的等效电路模型更加复杂。
由于电容器对不同频率的信号具有不同的阻抗，我们需要使用复数来表示其等效电路模型。
根据电容器的阻抗公式Zc = 1/jωC，我们可以得到电容的等效电路模型为一个串联的电容和电导的组合。
2. 电感的等效电路模型研究电感是一种通过产生磁场来存储能量的元件。
在直流电路中，电感的等效电路模型可以简化为一个电压源和一个电感器。
这个等效电路模型也称为瞬态电路模型。
在交流电路中，电感的等效电路模型也需要使用复数来表示。
根据电感器的阻抗公式ZL = jωL，我们可以得到电感的等效电路模型为一个串联的电感和电阻的组合。
3. 电容与电感的串联和并联等效电路模型研究在实际电路设计中，电容和电感经常需要进行串联和并联。
为了研究它们的等效电路模型，在串联时，我们可以将电容和电感的阻抗相加；在并联时，则可以将电容和电感的阻抗取倒数相加再取倒数。
这样，我们就得到了电容与电感的串联和并联的等效电路模型。
4. 电容与电感的等效电路模型应用研究电容和电感的等效电路模型在电子设备设计中具有广泛的应用。
例如，在通信系统中，我们经常需要进行信号的滤波，这时可以利用电容和电感的等效电路模型设计滤波器。
此外，在直流稳压电源中，我们可以通过电容的等效电路模型来设计稳压电路，以保证电路输出的稳定性。
总之，电容和电感的等效电路模型研究对于电子设备的设计与应用至关重要。
通过深入研究电容和电感的基本原理以及它们的等效电路模型，我们能够更好地理解电容和电感的性质，并将其应用于电子设备的设计与优化中。
第五章 电容元件与电感元件.
1 2
Li2
1 ψ2 2L
结论
(1) 元件方程是同一类型；
(2) 若把 u-i，q- ，C-L互换,可由电容元件
的方程得到电感元件的方程；
(3) C 和 L称为对偶元件, 、q等称为对偶
元素。
电容器和电感器的模型
电容器模型（按照近似程度分） 0 级模型：不考虑损耗和产生的磁场。 I 级模型：考虑损耗不考虑产生的磁场。 II级模型：考虑损耗和产生的磁场。
i
i dq
dt
+
+ dq =Cduc
uc
C
–
–
i C duc dt
uc(
t
)
1 C
t
i
t
dt
uc
(
t
0
)
1 C
t
t 0
i
t
dt
例 5-1 5-2
2. 线性电容的充、放电过程
u,i i u
o
ωt
i ii i
+ u
+u
u
u
- -++
(1) u>0，du/dt>0，则i>0，q , 正向充电(电流流向正极板)；
1 2
Li 2 (t 2)
1 2
Li 2 (t1)
wL( t2 ) wL( t1 )
wL ( t 2 ) wL ( t1 )元件充电，吸收能量
wL ( t 2 ) wL ( t1 )元件放电，释放能量
五、电感电流不能跃变（连续性）
电感 L 储存的磁场能量
wL
电工学 电容,电感元件
4 2
iS/A
2
W / J
4 6 （b）
8
t/s
由题意知L=2H,故电感上的储能为:
16
t0 0 2 4t 0 t 2 1 2 2 w(t ) li 4t 64t 256 2 2t 8 9 9 9 0 t 8
2
4
6
8
（
e ）
例4-4 图所示电路,t<0时开关K闭合，电路已达到稳态。 t=0时刻，打开开关K, 球初始值il(0+), Uc(0+), i(0+), ic(0+), UL(0+)的值。
㈣电容的单位
在国际单位制中，电容C的单位为法拉 （F），但因法拉这个单位太大，所以 通常采用微法（μF）或皮法（pF）作 为电容的单位，其换算关系为
1F 10 F，
6
1F 10 pF
6
㈤电容的伏安关系 设电容上流过电流与其两端电压为关联参 考方向，如图所示，则根据电流的定义有
dq(t ) i(t ) dt
所以
1 1 uc (1) uc (0) ic (t )dt C 0
1 1 V 0 5tdt 1.25 2 0
10 0 -10
iC/A
t/s
1
2
3
4
5
（b）
1 4 uc (4) uc (0) ic (t )dt C 0
1 2 1 4 5tdt (10)dt 2 0 2 0
u(t ) u(t )
(4-4)
等式两边分别为电容电压在t时刻左右极限值.上 式说明在 t 和 t 时刻电压值是相等的。在动态 电路分析中常用这一结论，并称之为“换路理 论”。
电容元件与电感元件
电容元件与电感元件
1.1 电容元件 1.2 电容的串、并联 1.3 电感元件
1.1 电 容 元 件
1.1.1 电容
1、电容器
任何两个彼此靠近而且又相互绝缘的导体都可以构成 电容器。这两个导体叫做电容器的极板，它们之间的绝缘物 质叫做介质。
2、电容器符号
+q和-q为该元件正、负极板上的电荷量
1.3 电感元件
1.1.2 电感元件的电压电流关系
电感元件的电流变化时，其自感磁链也随之变化，由电 磁感应定律可知，在元件两端会产生自感电压。 关联参考方向下电感元件的电流、电压关系：
u L di dt
结论： 1、任何时刻，线性电感元件上的电压与其电流的变化率成正比。 2、只有当通过元件的电流变化时，其两端才会有电压。 3、电流变化越快，自感电压越大。当电流不随时间变化时，则 自感电压为零。这时电感元件相当于短路
求(1)开关S打开时，(2) 开关S关
a
闭时，ab间的等效电容Cab。
S b
C3 C4
， 解：（1）当S打开时，C1与 C2串联，C3与C4串联，两串联 支路再并联，所以
（2）当S闭合时，C1与C3并 联，C2与C4并联，并联之后再串
联，所以
Cab
C1C2 C1 C2
C3C4 C3 C4
10 10 20 20 10 10 20 20
1.2 电容的串、并联
1.2.1 电容器的并联
图1.2（a）所示为三个电容器并联的电路
u
+q1 C1 +q2 C2 +q3 C3
-q1
q2
-q 3
+q
u
C
-q
(a)
(b)
电容器和电感器的工作原理和应用
电容器和电感器的工作原理和应用电容器和电感器是电路中不可或缺的元件，它们各自拥有独特的工作原理和应用。
本文将深入探讨电容器和电感器的工作原理、分类、特性和应用。
一、电容器的工作原理和分类1.1 工作原理电容器是一种存储电能的装置，它是由两个电极和介质组成。
电容器的工作原理是根据两个导体之间的静电场来存储电荷。
当电容器接通电源时，由于两个极板之间的介质具有一定的介电常数，因此会存储电荷。
电容器所存储的电荷量与两个极板之间的电压成正比。
1.2 分类电容器按照材料分类可分为电解电容器、陶瓷电容器、塑料电容器、有机电容器、超级电容器等。
按照结构分类可分为多层板式电容器、固体电解电容器、金属箔电容器等。
根据工作电压的大小分类可分为高压电容器、中压电容器、低压电容器等。
二、电感器的工作原理和分类2.1 工作原理电感器是一种将电能转换为磁能并能够存储电能的元件。
电感器由一个线圈和一个铁芯组成，线圈中通有电流时会产生磁场，磁场会被铁芯吸收存储，当电源断开时，铁芯会将储存的磁场释放，这时候线圈中就会产生电压。
2.2 分类根据应用的场合和特性，电感器可以被分为多种类型。
按照功能分类可分为电抗器、滤波器、振荡器、变压器等。
根据结构分类可分为单层线圈式电感器、跨式圆柱式电感器、芯式电感器等。
按照规格分类可分为微型电感器、中小型电感器和大功率电感器等。
三、电容器和电感器的特性3.1 电容器的特性电容器的特性主要有三个方面，分别是容值、工作电压和损耗。
容值是指电容器存储电荷的量，这个指标与电容器的尺寸和材料有关。
工作电压是指电容器允许的最大工作电压，这个指标与电容器的结构和介质有关。
损耗是指电容器的内阻，这个指标与电容器的制造工艺和材料有关。
3.2 电感器的特性电感器的特性主要有两个方面，分别是电感值和串音和耦合。
电感值是指电感器存储磁场的能力，这个指标与电感器的线圈数、线径和铁芯材料有关。
串音和耦合是指电感器在搭配其他电路元件时对整个电路的影响，这个指标与电感器的选型和布局有关。
《电容和电感》课件
用于储存电能，常用于应急电源、蓄电池等场合。
储能元件
用于抑制电磁干扰，提高电子设备的电磁兼容性。
电磁干扰抑制
04
CHAPTER
电容和电感在电路设计中的应用
电容器可以吸收电路中的交流成分，起到滤波作用，使电路中的直流成分通过。
滤波作用
电容器可以存储电荷，在电路中提供瞬时大电流，如闪光灯等。
储能作用
瓷介电容器、薄膜电容器、电解电容器、纸质电容器等。
种类
具有固定容量，容抗与频率成反比，主要用于滤波、耦合、旁路等。
特性
容量较小，介质常数较高，稳定性较好。
瓷介电容器
容量较大，介质损耗较小，绝缘性能好。
薄膜电容器
容量较大，内阻较小，适用于低频交流电路。
电解电容器
容量较小，介质损耗较大，适用于高频电路。
在信号传输过程中，电容器可以将前级信号传递给后级电路，同时隔断直流成分。
耦合作用
电感器对交流信号具有阻碍作用，而对直流信号则可视为短路。
阻交流、通直流
在电源电路中，电感器可构成扼流圈，用于抑制电磁干扰和射频干扰。
扼流圈
在振荡器和调谐器中，电感器是关键元件，用于确定振荡频率。
调谐电路
相位补偿
在复杂电路中，电容和电感可以相互补偿，以实现电路的相位平衡。
《电容和电感》ppt课件
目录
电容和电感的基本概念电容的种类和特性电感的种类和特性电容和电感在电路设计中的应用电容和电感的测量与检测
01
CHAPTER
电容和电感的基本概念
电容是存储电荷的物理量，表示电容器容纳电荷的本领。
定义
充电和放电
隔直流通交流
当电容器两端加上电压时，电容器内部产生电荷，实现充电；当电压移除时，电荷释放，实现放电。
电容与电感电容的充放电与电感的作用
电容与电感电容的充放电与电感的作用电容与电感：电容的充放电与电感的作用电容（Capacitor）和电感（Inductor）是电路中常见的两种元件，它们在电路中起着不同的作用。
本文将从电容的充放电和电感的作用两个方面进行论述。
一、电容的充放电电容是一种能够存储电荷的元件。
当电容器接入电路后，会发生充电和放电的过程。
电容的充放电过程可以用以下公式来描述：Q = CV其中，Q表示电容器中存储的电荷量，C表示电容的电容量，V表示电容器两端的电压。
根据这个公式，我们可以看出电容的充放电过程与电荷量、电容量和电压之间存在着密切的关系。
1.1 充电过程电容器在充电过程中，接入电源后，电流会通过电解质或介质，将正电荷存储在一个极板上，负电荷存储在另一个极板上，使得电容器两端产生电压。
在开始的时候，充电过程是比较快速的，随着电容器两端电压的上升，充电速度逐渐减缓，最终达到与电源电压相等的稳态。
1.2 放电过程电容器在放电过程中，与电源分离后，其内部储存的电荷开始释放。
放电过程可以通过一个简单的电路模型来描述，该模型包含一个电容和一个电阻。
放电过程中，电荷从电容器通过电路中的电阻流向地。
放电速度与电容的电容量和电压之间呈负相关关系，电容量越大，电压越高，放电过程越慢。
二、电感的作用电感是一种能够存储磁能的元件。
当电流通过电感时，会在电感的周围产生磁场，而磁场储存了电感的能量。
电感的作用涉及到了储存能量和限制电流两个方面。
2.1 储存能量电感能够储存能量的原因在于磁场的产生。
当电流通过电感时，电感的磁场会储存一定的能量。
而这种储存的能量可以在电流变化时释放出来，从而实现能量的转换。
2.2 限制电流电感在电路中还起到了限制电流的作用。
当电路中存在电感时，电感会限制电流的变化速率。
换句话说，电感会阻碍电流的急剧变化，使得电流稳定地流过电路。
这种限制电流变化的作用可以用于稳定电源电压、防止电路的过电流等。
总结：电容和电感作为电路中常用的两种元件，分别具有存储电荷和存储能量的特性。
电容与电感课件ppt
旁路去耦
总结词
电容在电路中具有去耦的作用，能够消除电路中的自激振荡和噪声干扰。
详细描述
在电子电路中，常常通过在关键部位增加适当的去耦电容来消除自激振荡和噪声干扰。去耦电容能够旁路掉电源 中的高频噪声，提高电路的信噪比和稳定性。
能量存储
总结词
电容作为一种储能元件，能够存储电能并在需要时释放。
详细描述
电容的能量存储特性
能量存储
电容可以存储电能。当电压升高时，电容充电并存储能量。当电压降低时，电 容放电并释放能量。
储能计算
电容所储存的能量可以用以下公式表示：E = 1/2CV²，其中C是电容的电容量 ，V是电容两端的电压。
03
电容的应用
滤波稳压
总结词
电容在滤波稳压电路中发挥着重要的作用，能够平滑输出电 压，提高稳定性。
应用场景
扼流圈广泛应用于各种电子设备中 ，如电源、音频设备等，用于稳定 电流和防止电磁干扰。
变压器
定义
变压器是一种利用电磁感应原理 改变交流电压的装置。
工作原理
变压器由两个或多个绕组组成， 当一个绕组上施加交流电压时， 磁场在另一个绕组上产生感应电
动势，从而改变电压的大小。
应用场景
变压器广泛应用于电力系统和电 子设备中，如电源、电机控制、 音频设备等，用于升压、降压、
制造工艺上的联系与差异
总结词
电容和电感的制造工艺既有联系又有差异。
详细描述
它们的基本结构都是由导线绕制成线圈，但 电容的导线之间是并联关系，而电感的导线 之间则是串联关系。此外，电容的内部填充 物通常为绝缘材料，而电感的内部则可能填
充磁性材料。
THANKS。
电容的物理意义
电容的主要作用是储存电能。
第3章 电容和电感
二、磁场方向的判断
1.通电直导线周围的磁场方向
通电直导线周围的磁感线是 以导线为圆心的一系列同心 圆，越靠近导线，磁场越强 ，磁感线越密。磁场方向用 右手定则判断，如图3-17所示
2.通电线框框内的磁场方向
3.电解电容器极性的判别
根据电解电容器正向接入时，漏电电流小反接 时漏电电流大的现象可判别电解电容器的极性 ，如图3-11所示。
活动三 电容器的连接方式
一、电容器的并联 将两个或多个电容器同极性的电极连接在一起， 接入电路的连接方式为电容器的并联，两个电容器 的并联如图3-12（a）所示。
设两个电容器的电容分别为C1，C2，并联后接在电 压为U的电路中，则两个电容器所带的电量Q1 和Q2分别为
【 例 3-1】 电 容 器 的 带 电 量 Q=4×10-3C ， 电 压 U=200V ， 求 电 容 器 的 电 容 ； 当 该 电 容 器 的 电 压 U=300V时，求该电容器的带电量。
四、影响电容器电容的因素 1.平板电容器的电容 当电容器为平板电容器时，电容为
式中，S为两极板正对的面积，单位为m2； d为两极板之间的距离，单位为m；
3.色标法
电容器色环表示法有立式色环、卧式色环。卧 式色环用色点表示。
色环及色点的读数基本单位为pF。电容器耐压 值也由色环表示。色环所表示的电容耐压值如 表3-2所示。
三、电容器的极性和质量判别
1.容量固定电容器漏电的判别 用万用表欧姆挡R×10k量程，将表笔与电容两极 并接，如图3-9所示。
使电容器的极板带电的过程称做充电。电 容器在充电过程中使两极板带电，便在两极 板之间的电介质内形成电场，两电极之间便 有了电压。如图3-3（c）所示。
电路基础原理电容与电感的等效电路
电路基础原理电容与电感的等效电路电路理论是电子技术的基础，深入了解电路的基本原理对于电子工程师来说至关重要。
在电路中，电容和电感是两种非常重要的电子元件。
了解它们的性质以及等效电路可以帮助我们更好地设计和分析电路。
一、电容的基本原理和等效电路电容器是电路中常见的元件之一。
它由两个导体板和中间的绝缘介质组成。
当电容器两端加电压时，正极板上聚集的电荷会导致负极板上也聚集一定的电荷，这种电势差形成了电场，电场的强度与所加电压成正比。
电容器的电容量由其结构、介质性质和两个导体板之间的距离决定。
在电容的基本等效电路中，我们可以使用电压源和电容器之间串联一个电容的一个简化模型。
在直流电路中，电容可以看作是一个开路，相当于没有导电路径，而在交流电路中，电容器的等效电路是一个纯电容元件，并且具有导电阻抗的特性。
二、电感的基本原理和等效电路电感是另一种重要的电子元件，它是由导线或线圈组成的。
当电流通过导线或线圈时，会产生一个磁场，这个磁场会导致导线或线圈中的电压发生变化。
电感的大小取决于导线或线圈的长度、截面积以及材料的磁导率。
电感的等效电路也有多种模型。
在直流电路中，电感可以视为一个闭路，几乎没有电流通过。
而在交流电路中，电感器的等效电路是一个纯电感元件，并且具有导电阻抗的特性。
三、电容与电感的等效电路尽管电容和电感是两种不同的电子元件，但在一些特定的电路中，它们可以等效地转化为其他元件。
例如，在谐振电路中，一个电感和一个电容的串联电路可以等效为一个纯电阻。
这种等效电路的基本原理可以根据电容和电感元件的导电阻抗来推导。
四、电容与电感在电路中的应用电容和电感在各种电子电路中都有广泛的应用。
在滤波电路中，电容器可以用来削弱或消除某些频率成分，实现信号的滤波效果。
而电感则常常用于频率选择电路中，通过调整电感的数值可以选择特定的频率。
此外，电容和电感还被广泛应用于供电电路中。
电容可以用作电源滤波器，帮助稳定电源电压；而电感则可以用于抑制高频噪音，保护电路的稳定性。
电容元件与电感元件
第六章 电容元件与电感元件
§6-1 §6-2 §6-3 §6-4 §6-5 §6-6 §6-7
电容元件 电容元件的伏安关系 电容电压的连续性质和记忆性质 电容元件的储能 电感元件 电感元件的VAR 电容与电感的对偶性 状态变量
§6-2 电容元件的伏安关系
采用关联参考方向如图所示，则有 （1）微分形式
3、电容的记忆性质：电容电压对电流有记忆作用。
1 t uc (t ) ic ( )d C 它表明，在任一时刻t，电容电压uc是此时刻以前
的电流作用的结果，它“记载”了已往的全部历史，
所以称电容为记忆元件。相应地，电阻为无记忆元件。 1 t0 1 t uc (t ) ic ( )d ic ( )d C C t0 1 t uc (t0 ) ic ( )d C t0 只要知道电容的初始电压和t≥0时作用于电容的 电流，就能确定t≥0时的电容电压。
返 回 上 页 下 页
第六章 电容元件与电感元件
§6-1 §6-2 §6-3 §6-4 §6-5 §6-6 §6-7
电容元件 电容元件的伏安关系 电容电压的连续性质和记忆性质 电容元件的储能 电感元件 电感元件的VAR 电容与电感的对偶性 状态变量
§6-6 电感元件的VCR
对上式从-∞到t进行积分，并设uc(-∞)=0，得
设t0为初始时刻。如果只讨论t≥t0的情况，上式可改写为
1 uc (t ) C
其中，
1 t ic ( )d C t0 ic ( )d 1 t uc (t0 ) ic ( )d C t0 1 t0 uc (t0 )＝ ic ( )d ( ) C －
1 2 WC (t ) Cuc (t ) 2
电容元件与电感元件
第二篇 动态电路的时域分析第五章 电容元件与电感元件● 电容元件 ● 电容的VCR● 电容电压的连续性质与记忆性质 ● 电容的储能 ● 电感元件 ● 电感的VCR● *电容与电感的对偶性 状态变量学 习 目 标本章重点：理解动态元件L 、C 的特性，并能熟练应用于电路分析。
一．动态原件包括电容元件和电感元件。
电压电流关系都涉及对电流、电压的微分或积分。
电路模型中出现动态元件的原因：1）有意接入电容器或电感器，实现某种功能；2）信号变化很快时，实际器件已不能再用电阻模型表示。
二．电阻电路与动态电路1.电阻电路是无记忆性（memoryless ）即时的（instantaneous)；2.动态电路（至少含有一个动态元件的电路 ）在任一时刻的响应与激励的全部过去历史有关。
注:电阻电路和动态电路均服从基尔霍夫定律。
动态电路分析与电阻电路分析的比较电阻电路动态电路组成 独立源,受控源,电阻 电感,电容 (独立源,受控源,电阻)特性 耗能 贮能(电能,磁能) ——贮能状态 电路方程 代数方程微分、积分（一阶、 二阶）VCRi R u =⎰∞-==tc cd i c u dt du ci ) (1 ττ§5.1 电 容 元 件一、电容元件的基本概念电容器是一种能储存电荷的器件电容元件是电容器的理想化模型是一个理想的二端元件。
图形符号如右所示：u q C =电容的SI 单位为法［拉］, 符号为F;1 F=1 C ／V常采用微法（μF ）皮法（pF ）作为其单位。
F pF F F 126101101--==μ§5.2 电 容 的VCR一、电容元件的VCR ——电压表示电流1.当电容上电压与电荷为关联参考方向时，电荷q 与u 关系为：q(t)=Cu(t) C 是电容的电容量，亦即特性曲线的斜率。
2.当u 、i 为关联方向时,据电流强度定义有：dt du C dt dCu dt dq t i ===)(非关联时:表明：在某一时刻电容的电流取决于该时刻电容电压的变化率。
lc电路等效电路
LC电路是由电感（L）和电容（C）组成的振荡电路。
它的等效电路模型可以根据实际应用的需求来构建，常见的等效电路模型包括无源等效电路和有源等效电路。
1. 无源等效电路：在最基本的形式中，LC电路的无源等效电路由一个理想电感器和一个理想电容器串联或并联组成。
在串联LC电路中，电感和电容串联连接；在并联LC电路中，电感和电容并联连接。
这个模型适用于分析电路的谐振频率、品质因数（Q因子）、阻抗等参数。
2. 有源等效电路：为了更准确地描述LC电路在现实中的行为，包括电路的能量损耗，可以使用有源等效电路模型。
有源等效电路通常包含一个理想电感器、一个理想电容器以及一个电阻器（R），电阻器代表电路中的损耗，如线圈的电阻和介质损耗。
在串联LC电路中，电阻器通常串联在电感器和电容器之间；在并联LC电路中，电阻器与电感器和电容器并联。
在有源等效电路中，还可以进一步加入一个电流源或电压源来表示电路的驱动方式。
例如，LC电路可以由一个交流电源驱动，这时可以在有源等效电路中加入一个交流电源模型。
LC电路的等效电路对于分析电路的动态响应、稳定性和设计滤波器等电路都非常重要。
通过等效电路，工程师可以预测电路在不同频率下的表现，并据此设计出满足特定应用需求的电路。
电路中的电阻电容和电感的等效电路模型
电路中的电阻电容和电感的等效电路模型电路中的电阻电容和电感是电子学中最基本的元件之一，其具有重要的意义。
在电路中，为了计算电流和电压，我们需要了解这些元件的行为和特性。
在这篇文章中，我们将会讨论电阻、电容和电感的等效电路模型，并介绍它们在电路中的应用。
1. 电阻的等效电路模型电阻是电路中最基本的元件之一，其作用是在电路中限制电流的流动。
电阻与电流之间遵循欧姆定律，即电阻等于电压除以电流。
电阻的等效电路模型是简单的电阻器，可以用一个符号表示为一个直线段。
在电路分析中，我们可以将多个电阻器连接起来形成电阻网络。
2. 电容的等效电路模型电容是另一个重要的电路元件，其作用是储存电荷。
电容由两个金属板和介质构成，其中介质可以是空气、玻璃等。
电容存储的电荷量直接与电压成正比。
电容的等效电路模型是一个具有两个端口的元件，可以用一个符号表示为两条交叉的直线。
在电路分析中，我们可以将多个电容器连接起来形成电容网络。
3. 电感的等效电路模型电感是另一个重要的电路元件，其作用是储存能量。
电感由导体线圈和芯片构成，芯片可以是空气、软铁等。
电感储存的能量直接与电流成正比。
电感的等效电路模型是一个具有两个端口的元件，可以用一个符号表示为一个卷曲的线圈。
在电路分析中，我们可以将多个电感器连接起来形成电感网络。
4. 电阻、电容和电感在电路中的应用电阻、电容和电感经常被用作各种电路中的基本元件，例如滤波器、振荡器、放大器等。
在这些电路中，它们的等效电路模型非常重要，因为它们方便了电路分析和设计。
在滤波器中，电容可以用来滤除高频信号，电感可以用来滤除低频信号。
在振荡器中，电容和电感一起组成谐振电路。
在放大器中，电阻可以用来限制电流流动，电容和电感可以用来稳定电路并增强信号的强度。
5. 总结电阻、电容和电感是电子学中最基本的元件之一，我们需要了解它们的等效电路模型才能进行电路分析和设计。
在电路中，它们具有不同的作用和应用，通过合理的组合可以实现各种电路功能。
电磁学中的电容器和电感器的原理
电磁学中的电容器和电感器的原理电磁学中，电容器和电感器是两个重要的电路元件，它们通过不同方式储存和释放电能，起到了关键的作用。
本文将分别探讨电容器和电感器的原理以及它们在电路中的应用。
一、电容器的原理和应用电容器是一种能够储存电荷的元件，由两个导体板和两个夹层介质组成。
两个导体板分别被连接到电源的两端，形成电场。
当导体板之间施加电压时，正电荷聚集在其中一个导体板上，而负电荷则聚集在另一个导体板上，形成了电场。
这个过程称为电荷的储存。
电容器的容量用法拉第（F）来表示，它反映了电容器存储电荷的能力。
公式C=Q/V描述了电容量C与储存电荷Q和电压V之间的关系。
通过这个公式，我们可以看出电容量和电量正比，和电压倒数成反比。
在电路中，电容器的应用广泛。
首先，电容器可以用来过滤电路中的杂波，提供稳定的电压输出。
其次，电容器可以储存电能并释放，供电路在需要大电流瞬时工作时使用。
此外，电容器还可以用来构建振荡电路，产生特定频率的信号。
二、电感器的原理和应用电感器是一种储存电能的元件，其基本构造是一个线圈。
当电流通过线圈时，会产生一个磁场，从而储存电能。
当电流变化时，磁场也会发生变化，从而引发感应电动势。
电感器的电感量用亨利（H）来表示，它描述了线圈储存磁场能量的能力。
公式L=ϕ/I描述了电感量L与磁通量ϕ和电流I之间的关系。
通过这个公式，我们可以看出电感量和磁通量成正比，和电流正比。
电感器在电路中的应用也非常广泛。
首先，电感器可以作为滤波器元件，阻止高频信号通过，保证电路的稳定性。
其次，电感器可以储存电能并释放，提供稳定的电压输出。
此外，电感器还可以用来构建振荡电路，产生特定频率的信号。
三、电容器和电感器的结合应用电容器和电感器的结合应用广泛存在于各种电路中。
它们可以共同构成谐振电路，产生特定频率的振荡，例如无线电和电视的调谐电路。
此外，在直流电路中，电容器和电感器可以结合形成时钟电路、脉冲电路等。
需要注意的是，电容器和电感器在使用时需要根据电路的要求选择合适的参数。
电容和电感
• •
图3-22 自感现象
• 这是由于线圈的自感造成的。在开关断开的瞬 间，通过线圈的电流突然减小，穿过线圈的磁 通量也将很快减小，根据电磁感应定律，在线 圈中将感生出电动势。尽管这时电源已不再给 小灯泡供电，但是由于线圈与小灯泡构成了闭 合回路，线圈内的感生电动势可为线圈提供短 暂的电源，因此，小灯泡不会立即熄灭。
• • • • • • •
实验结果表明： （1）极板间距离越大时，静电计指出的电压越小， 由于电容器的电容与电压成反比，因而此时电容减小； （2）极板间的正对面积越大时，静电计指出的电 压越大，此时的电容也减小； （3）当插入极板间的电介质的性质不同时，静电 计指出的电压也不同，说明电容也不同，介质的ε 越 大，电压越小，电容越大。 根据实验结果和理论推导可知，平行板电容器的电容 与极板间的距离成反比，与极板间的正对面积成正比， 与电介质的介电常数成正比，即： C=ε S/d （3-4） 式中，S表示两极板间的正对面积，单位是m2；d表示 两极板间的距离，单位是m；ε 表示电介质的介电常数， 单位是F/m。
• 根据电感与磁链的关系Nφ =LI，可知： • L=μ N2S/l （3-17） • 由此可见，螺旋线圈的电感与线圈的尺寸（线 圈的平均周长和线圈的截面积）、线圈的匝数 和线圈环绕的材料的磁特性等有关，与线圈中 通过的电流的大小无关。这与电容器比较相似， 电容器的电容也是由本身的特性决定的，与外 加的电压和它所存储的电荷等无关。 •
空心线圈的ψ -I曲线
• •
2.铁芯线圈的电感 在空心电感线圈内放置铁磁性材料制成的铁芯， 这种线圈叫做铁芯电感线圈。通过铁芯电感线圈的 电流和磁链不呈正比例关系，即ψ /I不是常数。由 于对于一个确定的电感线圈，磁场强度H与通过的 电流I成正比，磁感应强度B与线圈的磁通链成正比， 因而ψ 与I的曲线和B与H的曲线形状相同，如图3-2 1所示。
电路分析基础第五章(李瀚荪)PPT课件
i
称线性电感
第13页/共20页
电感的韦安特性
§5 6 电感的VCR
规律：电流变化 磁链变化 感应电压
i(t) ψ(t) + u(t) _
u( t ) dψ d( Li ) L di
dt dt
dt
电流的积分形式： i(t) 1 t u( )d (t)
L
L
1
i(t) i(t0 ) L
)
任一时刻储能： WL ( t
)
1 2
Li2( t
)
0
说明：电感是无源元件，能量储藏在磁场中；
电感电流反映了电感的储能状态，是状态变量。
第17页/共20页
电感器和电容器的模型
集总假设、理想化模型
R 电阻器
电阻值 额定功率
电感器 电容器
L 电感值 额定电流
C 电容值 额定电压
第18页/共20页
实际电容器类型，在工作电压低的情况下，电 容器的漏电很小，图（a）；当漏电不能忽略时，图 （b）；在工作频率很高的情况下，图（c）；
电容器的几种电路模型
电感器的几种电路模型
第19页/共20页
谢谢您的观看！
第20页/共20页
t
u( )d
t0
初始值
第14页/共20页
电流增量
电感电流的连续性质和记忆性质
电感元件特点： 1、电感电流的连续性质 电压为有限值时，电流是时间的 连续函数；也叫做电感电流不能跃变； 2、电感是记忆元件； 3、对直流相当于短路。
第15页/共20页
例1：已知 i(t) 2e10tA，L=0.5H, 求 u(t)
t
i( )d
C
u(t
)
dakin公式
dakin公式Dakin公式是一种用于计算电感器和电容器损耗的公式，它在电子工程领域中具有重要的应用。
这篇文章将介绍Dakin公式的原理和应用，以及它在电子工程中的重要性。
Dakin公式是由英国工程师Dakin在20世纪初提出的，它被广泛应用于电感器和电容器的损耗计算。
在电子工程中，电感器和电容器是常用的电子元件，它们的损耗对电路的性能和稳定性有着重要的影响。
因此，准确计算它们的损耗是电子工程师必备的技能之一。
Dakin公式的原理是基于电感器和电容器的等效电路模型。
在电子工程中，电感器和电容器可以看作是由电阻和电感或电容两个元件串联或并联而成的。
Dakin公式通过测量电阻和电感或电容的数值，计算出电感器和电容器的损耗。
具体而言，Dakin公式可以表示为：损耗 = 电流平方 x 电阻其中，电流是通过电感器或电容器流过的电流，电阻是电感器或电容器的等效电阻。
使用Dakin公式计算电感器和电容器的损耗有助于评估电路的性能和稳定性。
在电子工程中，电路的性能和稳定性对于设计和优化电子产品至关重要。
通过准确计算电感器和电容器的损耗，工程师可以更好地了解电路的工作情况，并采取相应的措施来提高电路的性能和稳定性。
除了计算损耗，Dakin公式还可以用于电感器和电容器的设计和选择。
通过根据特定的要求和约束条件计算所需的损耗，工程师可以选择合适的电感器和电容器，以满足电路的需求。
在电子工程中，Dakin公式的应用广泛而重要。
无论是在通信系统、电源系统还是控制系统中，电感器和电容器都扮演着重要的角色。
准确计算它们的损耗对于设计和优化这些系统至关重要。
同时，Dakin公式也为工程师提供了一个简单而有效的计算方法，以提高电路的性能和稳定性。
Dakin公式是一种用于计算电感器和电容器损耗的重要工具。
它在电子工程中具有广泛的应用，并且对于设计和优化电子系统至关重要。
了解和掌握Dakin公式的原理和应用，对于电子工程师来说是必不可少的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 电容元件与电感元件
1 电容元件 2 电容的伏安关系 3 电容电压的连续性质
和记忆性质
4 电容的储能 5 电感元件 6 电感的伏安关系
7 电感电流的连续性质和记忆性质 8 电感的储能 电路的状态 9 非线性电容
10 非线性电感 11 电感器和电容器的模型 12 电路的对耦性
这一消耗现象是分 布于整个导线，我们可 以用电感串联电阻来表 示（图b）。
但是，线圈匝之间 存在分布电容，当信号 频率过高时，不能忽略。
R(a)
(b)
(c)
图6-28 电感线圈模型
电路分析基础——第二部分：6-11
2/2
在模型中我们用一个并联电容来表示，因 此完整的电感线圈模型应该是如图6-28c所示。
电容器可以用电容元件来作为模型，其准 确性比起电感器来要高的多。
但有些电容器的介质漏电损耗已经无法忽 略了，模型中我们用并联电导表示(图6-29b)。
R CL
图6-28(c)
同样，当信号频率
过高时，电流引起的分 布磁场就不能忽略，即 引线和电容电极板上的 分布电感就不能忽略。 为此，我们引入一串联 电感元件(图c)。
C
GC
L GC
(a)
(b)
(c)
图6-29 电容器的模型
电路分析基础——第二部分：6-11
1/2
6-11* 电感器和电容器模型
实际电器件可近似地用电路元件作为它的模型。工作条件 不同，同一个实际器件的模型可以不同。
把一个电感线圈看成是一个电感元件而用图6-28(a)所示模 型表示，一般来说，准确性比较差。电感线圈不仅存储能量， 也消耗能量。这是由于导线内阻造成的。
