主板光纤音频输出(SPDIF)使用详解

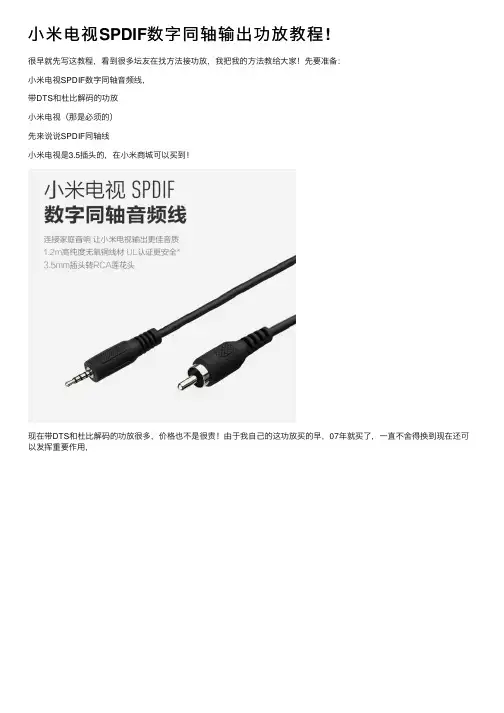

小米电视SPDIF数字同轴输出功放教程!
⼩⽶电视SPDIF数字同轴输出功放教程!很早就先写这教程，看到很多坛友在找⽅法接功放，我把我的⽅法教给⼤家！先要准备：⼩⽶电视SPDIF数字同轴⾳频线，带DTS和杜⽐解码的功放⼩⽶电视（那是必须的）先来说说SPDIF同轴线⼩⽶电视是3.5插头的，在⼩⽶商城可以买到！现在带DTS和杜⽐解码的功放很多，价格也不是很贵！由于我⾃⼰的这功放买的早，07年就买了，⼀直不舍得换到现在还可以发挥重要作⽤，⼩⽶电视当然是最棒的！再来说说连接⽅式，这⾥要说⼀下，⼤家的功放必须带有同轴输⼊：⽤⼩⽶电视SPDIF数字同轴⾳频线莲花头先接到功放输⼊端，3.5mm头接到⼩⽶电视背后⾯的⾳频输出端，连接就算完成了！然后在⼩⽶电视上需要设置⼀下主要是开启使⽤外部扬声器和数字⾳频输出下⾯就是播放带DTS的⾼清电影了影⽚有DTS⾳轨的电视上右下⾓有显⽰暂停时也有提⽰！这时候功放就是发烧友说的点灯成功！播放杜⽐⾳轨的也是这样！3 O5 E' [7 l9 J& |, E0 Q( F7 Y+ J0 }" K2 T) N到这⾥教程结束，希望⼤家都能享受⼩⽶电视带来的视觉盛宴你本可以⽤那些和他们⼀起抱怨⼈⽣的时间，来读⼀篇有趣的⼩说，或者玩⼀个你喜欢的游戏。
渐渐的，你不再像以往那样开⼼快乐，曾经的梦想湮灭在每⽇回荡在⽿边的抱怨中。
你也会发现，尽管你很努⼒了，可就是⽆法让你的朋友或是闺蜜变得更开⼼⼀些。
这就不可避免地产⽣⼀个问题：你会怀疑⾃⼰的能⼒，怀疑⾃⼰⼀贯坚持的信念。
我们要有所警惕和分辨，不要让⾝边的⼈消耗了你，让你不能前进。
这些⼈正在消耗你。
01. 不守承诺的⼈承诺了的事，就应该努⼒地去做到。
倘若做不到，就别轻易许诺。
这类⼈的特点就是时常许诺，然⽽做到的事却是很少。
于是，他的⼈⽣信⽤便会⼤⼤降低，到最后，也许还会成为⼀种欺诈。
如果发现⾝边有这样的⼈，应该警惕，否则到最后吃苦的还是⾃⼰。
02. 不守时间的⼈俗话说浪费别⼈的时间就等于谋财害命，所以不守时间也就意味着是浪费别⼈的时间。
同轴和光纤输出知识
两种民用数字音频接口------光纤传输和同轴传输数字音源以数字方式处理声音讯号或数据，常见的数字音源有CD、MD、LD、DVD、DV、DAT、DCC等，根据需要，这些机器可通过数字输出、输入接口与其它的音响器材作讯号或数据的传输。
如在某些CD机上有DIGITAL OUT的端子，便于外接品质较好的DAC（数模转换器）来提升音质；而在大多数的DVD机上会同样的端子，除同样可用于外接高品质DAC外，更重要的是输出Dolby Digital 和DTS数字信号，提供给AV功放（或解码器），以获得5.1声道的环绕声音响效果。
音响器材所用的数字接口包括：数字同轴接口SPDIF（民用）、光纤接口Toshiba Link（民用）、及AES/EBU（专业）接口格式。
下面便对我们会经常接触到的民用数字接口作一简单的介绍。
一、光纤线TOSLINK全名Toshiba Link。
这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，它是以Toshiba+link命名的,在器材的背板上有OPTICAL作标识。
现在几乎所有的数字影音设备都具备这种格式的接头。
Toslink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。
Toslink使用光纤传送SPDIF讯号，分两种类型，一般家用的设备都是用标准的接头，而便携式的器材如CD随身听等，则是用与耳机接头差不多大小的迷你光纤接头mini-Toslink。
光纤连接可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。
但是，时基误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起时基误差的大小为标准。
由于光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（Jitter），因此这类光纤接口音质虽然较为透明，但数码味较浓，缺乏生气，显得缺乏韵味。
在市面较为常见的光纤发送器和接收器中日本品牌居多，常见的有TOSHIBA、SONY和SHARP等、它们相互间电气性能是一致的，可以通过光纤线互相连接。
SPDIF的含义和用途
1、SPDIF的含义和用途是什么？SPDIF是SONY、PHILIPS家用数字音频接口的简称，可以传输PCM流和Dolby Digital、dts这类环绕声压缩音频信号。
所以在声卡上添加SPDIF功能的最重大意义就在于让电脑声卡具备更加强大的设备扩展能力。
声卡支持SPDIF OUT以后，对于各种数字音频解码器，只要上面含有SPDIF IN，我们就可以把它与电脑相连，从而实现相关功能。
其次，一些厂家则利用SPDIF支持PCM传输的特性，研发出了数字式多媒体音箱。
我们知道在电脑多媒体系统上，传统的音频信号传输是以模拟方式进行的。
具体的过程也就是电脑上的数字声音（包括WAV、MP3、CD等等）都需要经过声卡上的CODEC芯片（多媒体数字信号编解码器）进行D/A转换，将由“0和1”组成数字信号转化为模拟声波变化的电流信号，然后输出到普通多媒体音箱，最终被我们的耳朵所听到。
对于电脑声卡而言，由于其身处在电脑机箱内部，所以不可避免的将受到电磁干扰的侵袭，从而导致音质恶化。
而当上面提到的这种数字音箱出现之后，这类问题找到了比较好的解决方案。
其原理就是播放电脑声音文件的时候，不再进行D/A转换这一步骤，直接将数字信号由声卡的SPDIF OUT接口输出到数字音箱内部，在音箱中进行D/A转换，从而绕过了机箱内干扰严重的电磁波，让音质得以净化。
2、多媒体声卡上的SPDIF IN和SPDIF OUT区别在哪里？在多媒体声卡上，SPDIF分为输出和输入两种形式，也就是通常所说的SPDIF OUT和SPDIF IN。
他们的区别从字面上就非常容易理解。
声卡的SPDIF OUT主要功能是将来自电脑的数字音频信号传输到各种外接设备。
在目前的主流产品中，SPDIF OUT功能已经非常普及，通常以同轴或者光纤接口的方式做在声卡主卡或者数字子卡上。
而SPDIF IN在声卡中主要功能则是接收来自其它设备的PCM信号，最典型的应用就是CD唱片的数字播放。
SPDIF接口规范详解
S/PDIF接口规范详解，S/PDIF SpecificationS/PDIF（Sony/Philips Digital Interface Format）是一种数字音频传输接口，普遍使用光纤和同轴线输出，将音频信号输出值解码器上，能保持高保真度的输出结果，广泛应用在DTS（Digital Theatre System，数字化影院系统）和杜比数字中。
S/PDIF基本上是以AES/EBU(也称为AES3)专业用数字接口为参考然后做了一些小变动而成的家用版本，可以使用成本比较低的硬件来实现数字讯号传输。
为了定制一个统一的接口规格，在现今以IEC 60958标准规范来囊括取代AES/EBU与S/PDIF规范，而IEC 60958定义了三种主要型态：∙IEC 60958 TYPE 1 Balanced ─ 三线式传输，使用110 Ohm阻抗的线材以及XLR接头，使用于专业场合∙IEC 60958 TYPE 2 Unbalanced ─ 使用75 Ohm阻抗的铜轴线以及RCA 接头，使用于一般家用场合∙IEC 60958 TYPE 2 Optical ─ 使用光纤传输以及F05光纤接头，也是使用于一般家用场合事实上，IEC 60958有时会简称为IEC958，而IEC 60958 TYPE 1即为AES/EBU(或着称为AES3)接口，而IEC 60958 TYPE 2即为S/PDIF接口，而虽然在IEC 60958 TYPE 2的接头规范里是使用RCA或着光纤接头，不过近年来一些使用S/PDIF的专业器材改用BNC接头搭配上75 Ohm的同轴线以得到比较好的传输质量，下表为AES/EBU与S/PDIF的比较表。
IEC958使用的编码方法IEC958在传输数据时使用双相符号编码(Biphase Mark Code)，简称BMC，属于一种相位调制(phase modulation)的编码方法，是将时钟讯号和数据讯号混合在一起传输的编码方法。
NTI S PDIF Sony Philips 数字接口 应用手册
Page 1S/PDIF 接口由 Sony 、 Philips 公司为半专业和业余使用目的研发的。
之后其被IEC 标准化，标准官方名字为 IEC-60958 Type II。
这种接口能以很经济方式连接到所有业余格式的产品像CD 播放器, PC 声卡, DVD 播放器或者其他提供这种接口的设备。
S/PDIF 与 AES3 接口非常类似。
它采用与 AES3 相同的帧结构和编码形式。
它们之间的区别:S/PDIF 通过端的非平衡缆线或光缆传输数据。
通道状态信息是业余格式的规格。
只有采样频率高达48kHz 是指定的。
规格• 与 AES3 的协议相同• 2 通道传输 (同 AES3)• 传输数据达 24Bit / 48kHz电气连接• 非平衡缆线• cinch 连接器• 缆线长度:最大 1m• 阻抗 75 Ohm (± 20%)• 电平: 200 500 mVpp ( 75 Ohm)光纤连接• 光缆由廉价塑料制作• TOSLINK 连接头• 缆线长度：3m到10m （取决于信号质量，电缆长度无具体的标准规定）SCMS 如何工作？当运行 AES3 接口时，版权保护会显示在业余格式的通道状态里（前文简短提过）。
这个保护将禁止复制一个以上的的数字音频数据。
这意味着：为了备份的需要，仅可以复制一份受版权保护的音频资料。
这边应用到的版权保护的方法叫做 SCMS (Serial Copy Management System，连续复制管理系统），工作原理如下：业余通道状态位元2和15涉及到这个问题。
除了其他通道状态信息如采样频率、样本分辨率等都是可用的。
位元15叫做L-bit 。
若音频资料是有版权的，则用位元2来描述。
L-bit 标志着音频资料的新复件。
一个数字音频流，若其 L-bit 置1，则表示其是原始文件而不是复件。
当复制这个数据流时，L-bit 置0. L-bit 位置0的数据流是不能被复制的。
但非常奇怪的是CD播放器的 L-bit 位置的意义恰恰相反（0=原始的文件，1=复件）。
计算机物理接口大全，别再傻傻分不清了！
计算机物理接口大全，别再傻傻分不清了！计算机作为人们日常生活及工作中密不可分的伙伴，其扩展功能随着硬件的迭代不断更替，有些接口虽然长得像，但是功能并不一样，有些接口很多小伙伴表示压根不知道怎么使用。
接下来，就为大家整理目前计算机领域常见到物理接口：一、数据型接口1、USB接口（Universal Serial Bus通用串行总线）USB接口作为计算机最常见也是使用率最高的外接接口，其诞生已经有20多年了，从1996推出至今已经经历了几大版本的更新。
USB的不同版本是可以相互兼容的，所以就算是USB2.0的外接设备，依然可以在USB3.0的接口上使用，反之，USB3.0的设备也可以在USB2.0的接口上使用，只是传输速度没有那么快而已。
如何简单区分USB版本：按颜色区分：USB1.0-2.0基本为白色或者黑色，USB3.0为蓝色，USB3.1为红色或者浅绿色。
从造型区分：USB3.0的标示符号比USB2.0前面多了“SS”。
另外，USB2.0只有一排4针的针脚，而USB3.0为上5下4总共9针的针脚。
USB-C（Type-C）其实Type-C也是USB接口的一种，只是它的造型更加小巧了，接口无正反面区分，盲插更方便，而且传输速度达到了USB3.1的标准。
现在很多新款的安卓设备也采用这种接口，包括新款的ipad pro。
2、PS/2接口作为计算机最古老的接口之一，PS/2接口设备依然还在服役，现在能见到的PS/2外接设备也就剩鼠标和键盘了，PS/2接口一般分为紫色（插键盘）和绿色（插鼠标）。
而现在鼠标键盘普遍也都是采用USB接口了，毕竟USB的应用范围更广。
PS/2接口虽然支持“热插拔”（只能针对系统已加载的设备），但是对于第一次接入的新设备，依然需要重启电脑才能识别。
其实PS/2接口的鼠标键盘对旧系统设备兼容要比USB还要好一点，在面对一些老旧设备的调试上，往往就是只能用PS/2接口来驱动鼠标键盘，但随着旧设备的更替，PS/2接口终究会退出人们的视野。
[卫星接收机SPDIF光纤同轴接口的加装及自制外置音频解码器(续)]光纤同轴接口有什么用
![[卫星接收机SPDIF光纤同轴接口的加装及自制外置音频解码器(续)]光纤同轴接口有什么用](https://img.taocdn.com/s3/m/1682522f89eb172dec63b794.png)
[卫星接收机ＳＰＤＩＦ光纤同轴接口的加装及自制外置音频解码器（续）]光纤同轴接口有什么用（1）NOS比OS（Over-Sampling）具有更强的Jitter免疫力。
以声音的能量（幅值与时间的积分）来考察NOS的16bit非超取样与OS的20bit 8X超取样的情形，从计算可以得出，当出现1/2 LSB差错时，NOS允许的JITTER是173PS，OS允许的JITTER是1.35PS，因此，NOS比OS具有Jitter免疫力上的优势。
与此同时，这个1.73PS 的JITTER指标是一个极高的指标要求，事实上在目前的技术条件下是不可能在实际中实现的，因此，OS的指标要大打折扣。
也就是说，超取样并不能获得理论上的精度。
（2）OS在插值运算上不可避免出现差错是最常见的FIR数字滤波，它是将原有的数据移位并覆盖，当乘以一个系数去覆盖原有数据时，会在16Bit以下出现新的信息，并且为了覆盖这个新的信息，需要使用更高Bit来处理。
例如，高性能的数字滤波芯片SM5842，这个处理是由32Bit进行，以20Bit作滤波器输出，在这个重新量化过程中，会产生更多的差错。
最近，这个问题通过滤波器与8倍超取样同时进行而得到缓解，但即便是这样，仍无法避免差错的出现。
因此，如果把所有这些差错全部计算在内，NOS的16bit比8倍OS的20bit的精度要高。
也就是NOS能够“起死回生”的理论原因吧。
为什么当年NOS技术没能存活下来呢？或许我们可以这样去猜想当中的原因：（1）厂家由于商业利益而对OS技术的大力推动，再加上NOS 技术那难看的指标，失去存在的基础，使其被人抛弃；（2）那时候人们对“数码味”并不反感，反而觉得新鲜，就像当年声音生硬的晶体管机胜出真空电子管（胆管）机一样；（3）高品质的DAC芯片在NOS技术时期没有出现；（4）当年没有认识到数码音响中Jitter对音质的影响，因而未能“发现”NOS DAC的优势。
NOS DAC工作于CD的标准格式即一倍取样频率（Fs=44.1KHz）、16bit之下，在电路结构上，这种解码器省去数字滤波器芯片，减少了器件数量，大大降低了制作成本和制作难度，而且由于具有天然的Jitter免疫优势，从而减轻了对PCB布局走线及其它细节的要求，很容易就能获得自然真实的声底和良好的声音品质。
笔记本的SPDIF接口使用
红光亮起来声音更精彩笔记本光纤5.1声道输出实战(图)/1013/16/.htmlS/PDIF接口：SPDIF(Sony/Philips Digital Interface Format索尼菲利浦数字接口格式)或许你已经从各种渠道了解到一种叫作笔记本光纤输出的“神秘功能”，它能让笔记本通过一根线连接到家庭5.1音响系统，输出5.1声道音频，再加上视频输出，实现影院级的享受！然而，你可能并不知道你的笔记本是否有这种功能，而且，也不知道如何连接。
其实这一切很简单，而且，代价只要30元！根据我们做的一个60名笔记本用户的调查显示，目前75％的有家庭影院系统的笔记本用户都有将笔记本视频输出到电视，享受大画面的意识。
不过，他们中的绝大部分面临的问题是不知道自己的笔记本有无光纤，或不知道该如何连接和设置。
而本文，就是要解决这些问题。
一、光纤有无教你辨市场上现有的电脑产品中，其实不少都带有S/PDIF数字音频输出功能，而在笔记本上，则通常是以光纤的形式存在。
不过由于主板的设计布局和成本的考量，通常光纤输出孔和耳机孔是共用的，也就是说，部分笔记本的耳机插孔，其实也是光纤数字音频输出孔（图1）。
有趣的是，尽管很多笔记本的耳机插孔兼具光纤输出孔功能，但接口上并没有相应的标识，通常都只标注了耳机图案（如果有标识，则为“S/PDIF”字样）。
图1图说：没有任何特殊的标记，普通用户很难想到小小的耳机插孔里还“别有洞天”既然很多笔记本有光纤，但在接口上通常没有标识，那么，如何判断自己的笔记本有光纤输出功能呢？我们以目前常见的Vista系统为例来解读（上期整机周刊的《真材实料》栏目已为大家解读了在Win XP系统上如何辨别光纤的有无）。
首先，确保你的笔记本上所有设备，尤其是音频设备驱动正常。
接着，在屏幕右下角系统托盘区鼠标右击喇叭图案，在弹出的菜单中选择“播放设备”项。
选择后，系统会弹出“声音”对话框，并出于“播放”标签页。
SPDIF接口规范
SPDIF严格的写法是S/PDIF，是“SONY/PHILIPS Digital Interface Format”的缩写，它是由SONY与PHILIPS公司在上世纪80年代制订的一种数字音频信号传输标准，可以传输LPCM流和Dolby Digital、DTS这类数字音频信号。其标准的输出电平是0.5Vpp（发送器负载75Ω），输入和输出阻抗为75Ω（0.7-3MHz频宽）。常用的SPDIF接口有光纤、RCA和BNC。我们常见的同轴线接口是RCA插头作同轴输出，但是用RCA作同轴输出是个错误的做法，正确的做法是用BNC作同轴输出。因为BNC头的阻抗是75Ω，刚好适合S/PDIF的格式标准，但由于历史的原因，在一般的家用机上大多用的是RCA作同轴输出。SPDIF最初应用于CD、数字TAPE播放器上的数字音频传送接口，后来逐渐应用到其它各类家用电子消费产品上。通过SPDIF接口传输数字声音信号已经成为了新一代家用电子消费产品上。通过SPDIF接口传输数字声音信号已经成为了新一代家用数字音响电器普遍拥有的特点。
Knowledge-SPDIF接口及使用介绍
于接口灵活丏抗干扰能力更强。
SPDIF简介
SPDIF的优势
可直接将声音采用数字方式输出，由于不需经过数据转换 音质不失真，声音效果自然好过一般音源 。 一般音源（模拟）：数字→模拟→数字
SPDIF
（数字）：数字
→
数字
SPDIF简介
SPDIF常见搭载设备
SPDIF 与业声卡：一般会同时设计SPDIF Out + SPDIF In SPDIF主板或笔记本：目前几乎都只作SPDIF Out 接口
Thank you
SPDIF培训目录 SPDIF简介
SPDIF觃格不设备 SPDIF连接方式（NB）
Q&A
SPDIF觃格不设备
SPDIF传输材质
光纤线Toslink
同轴线Coaxial
SPDIF觃格不设备
SP你接头 用于便携式设备， 如MD、Notebook
Q&A
Q：通过SPDIF输出的音频是否可以通过普通 外放设备来播放音乐？ A：必须输入到具备音频解码（带数字输入接 口）的外放设备才可以正常播放。
Q&A
Q：我将光纤线接入笔记本SPDIF输出端口， 但没有播放音乐，是否会有红光发出？ A：无论是否播放音频，只要将光纤线正常接 入SPDIF输出端口均有红光发出。
Q&A
SPDIF连接方式（NB）
准备一条光纤传输线 如非迷你插头，需另外准备转接头
SPDIF连接方式（NB）
开启笔记本SPDIF端口
一些型号笔记本没有SPDIF相关选项，无须设 置即可连接(XP系统下）
SPDIF连接方式（NB）
将光纤传输线插入SPDIF输出接口，光纤线另一 端有红光冒出，说明信号传输正常。
主板光纤音频输出使用详解
主板光纤音频输出使用详解主板光纤音频输出（SPDIF）是一种数字音频接口，它通过光纤传输数字音频信号，提供了高质量、无噪音的音频输出。
在电脑主板上，SPDIF接口通常以光纤接口的形式出现，用户可以通过连接光纤线，将主板的音频输出信号传输到外部音频设备上，如音响、功放器等。
SPDIF接口的特点是传输音频信号时没有模拟转换的过程，直接将数字信号传输到外部设备，避免了信号损耗和干扰。
因此，使用SPDIF接口可以保证音频信号的高保真度和清晰度，为用户提供更好的音频体验。
使用主板光纤音频输出需要以下几个步骤：1.确认主板是否支持SPDIF接口：SPDIF接口并不是所有的主板都具备的功能，用户在使用之前需要确认自己的主板是否有该接口。
可以通过查看主板说明书或者在主板背面的IO接口区域找到相应的接口。
2.准备光纤线材：SPDIF接口一般使用TOSLINK光纤接口，用户需准备一根符合SPDIF接口标准的光纤线材。
3.连接光纤线：将一端的光纤线连接到主板的SPDIF接口上，另一端连接到外部音响设备的光纤输入接口上。
4.配置音频输出设备：完成连线后，用户需要在电脑系统设置中配置音频输出设备。
打开控制面板，找到音频输出设置，选择SPDIF输出，并设置为默认输出设备。
5.测试音频输出：完成配置后，用户可以测试音频输出是否正常。
可以播放一段音乐或者视频，在外部音频设备上检查是否有声音输出。
值得注意的是，虽然SPDIF接口提供了优质的音频输出，但是在使用过程中需要注意以下几点：1.光纤线的连接：在连接光纤线时，需要注意光纤线的插入方向，确保正常的信号传输。
同时，需要避免弯曲光纤线，以免影响信号传输。
2.外部设备的设置：对于外部音频设备，用户需要正确设置输入源，选择SPDIF作为输入信号源。
3.系统设置：在配置电脑的音频输出设备时，用户需要正确选择SPDIF接口，并设置为默认输出设备，以确保音频输出正常。
4.驱动程序更新：为了确保SPDIF接口的正常工作，用户可以定期检查和更新电脑的音频驱动程序。
主板光纤音频输出(SPDIF)使用详解
主板光纤音频输出（SPDIF）使用详解在观看HDTV时想要获得和DVD一样的多声道影院效果，最好的方案肯定是将音频用SPDIF（Sony-Philips Digital Interface Format，索尼-飞利浦数字界面格式）输出到功放，然后由功放来解码播放。
从理论上来说，这样的效果肯定比从声卡上接出模拟信号到功放上的要好，事实也的确如此。
目前的HDTV影片中，音频部分基本上都是采用AC3,DTS,AAC这三种格式进行编码，这三种格式都可以提供多声道的影院效果。
在开始搭建HTPC家庭影院之前，先简单了解一下什么是什么是AC3,DTS和AAC：1. AC3, 全称为Audio Coding version 3，是Dolby实验室所发展的有损音频编码格式。
AC3最被广泛应用于5.1声道，是Dolby Pro Logic的继承者，不同的地方在于AC3提供6个独立的声道而Pro Logic混合其环绕声道。
AC3普及度很高，以384-448 kbps的码率应用于LaserDisc和DVD，也经常以640 kbps的码率广泛用在电影院。
2. DTS,全称为Digital Theater Systems(数字影院系统)，是一种有损多声道家庭影院音频格式，但它用了很高的码率进行编码，通常为768-1536kbps，能够营造出比AC3更好的影院效果。
3. AAC，全称为Advanced Audio Coding(高级音频解码)，是一种由MPEG-4标准定义的有损音频压缩格式，由Fraunhofer发展，Dolby, Sony和AT&T是主要的贡献者。
在使用MP4作为各种内容的容器格式的新多媒体MPEG-4标准中，它是MPEG Layer III( MP3)的天然后继者。
AAC能够在一条音轨中包括48条全带宽（直到96khz）音频声道，加上15条低频增强（LFE，限制到120Hz）声道，直到15条数据流并且更多。
SPDIF、SVideo、YCrCb、YPbPr、RGB、VGA区别
SPDIF、S Video、YCrCb、YPbPr、RGB、VGA区别SPDIF、S-Video、YCrCb、YPbPr、RGB、VGA区别2010-07-2211:06SPDIF数字式的音频输出。
SPDIF是SONY、PHILIPS数字音频接口的简称。
就传输方式而言，SPDIF分为输出(SPDIFOUT)和输入(SPDIFIN)两种。
目前大多数的声卡芯片都能够支持SPDIFOUT，但我们需要注意，并不是每一种产品都会提供数码接口。
而支持SPDIFIN的声卡芯片则相对少一些，如:EMU10K1、YMF-744和FM801-AU、CMI8738等。
SPDIFIN在声卡上的典型应用就是CDSPDIF，但也并不是每一种支持SPDIFIN的声卡都提供这个接口。
就传输载体而言，SPDIF又分为同轴和光纤两种，其实他们可传输的信号是相同的，只不过是载体不同，接口和连线外观也有差异。
但光信号传输是今后流行的趋势，其主要优势在于无需考虑接口电平及阻抗问题，接口灵活且抗干扰能力更强。
通过SPDIF接口传输数码声音信号已经成为了新一代PCI声卡普遍拥有的特点。
a、SPDIF是传输通道首先需要特别解释的是，大家不要以为使用SPDIF传输AC-3信号就是AC-3解码，目前民用声卡中还没有一款产品能够支持硬件等级的DolbyDigital解码，SPDIF在此时的功能主要是把数字AC-3信号从声卡传输到解码器。
而那些六声道产品都是模拟5.1和软件解码的产物。
b、数字音箱与数字声卡的关系其次大家可能对依靠同轴SPDIFOUT连接数字式音箱从而实现纯数字音频回放的具体原理不太清楚，接下来笔者为大家简要介绍一下。
前面我们就提到过，声卡的数字模拟转换工作是交给CODEC芯片来完成的。
但是我们的电脑机箱内依然存在着严重的电磁波，D/A、A/D转换仍然会受到比较严重的信号干扰。
许多专业音频录音卡普遍采用将CODEC外置的做法，把数摸转换部分以及各类外部接口等单独做成一个外置盒，以提高音质。
AES-EBU-SPDIF介绍
AES/EBU:AES/EBU标准AES/EBU的全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），现已成为专业数字音频较为流行的标准。
大量民用产品和专业音频数字设备如CD机、DAT、MD机、数字调音台、数字音频工作站等都支持AES/EBU。
AES/EBU是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议。
它无须均衡即可在长达100m的距离上传输数据，如果均衡，可以传输更远距离。
它提供两个信道的音频数据（最高24比特量化），信道是自动计时和自同步的。
它也提供了传输控制的方法和状态信息的表示(channel status bit)和一些误码的检测能力。
它的时钟信息是由传输端控制，来自AES/EBU的位流。
它的三个标准采样率是32kHz、44.1kHz、48kHz，当然许多接口能够工作在其它不同的采样率上。
AES/EBU提供“专业”和“消费”两种模式。
它们两者最大的不同在于信道状态位格式的提供上。
专业模式的状态位格式里包括数字信道的源和目的地址、日期时间码、采样点数、字节长度和其它信息。
消费模式包括的东西就比较少，但包含了拷贝保护信息。
另外，AES/EBU标准提供“用户数据”，在它的位流里包含用户说明（例如厂商说明等）。
图1是AES/EBU专业格式24字节信道状态数据块的一部分。
AES/EBU的普通物理连接媒质有：（1）平衡或差分连接，使用XLR（卡侬）连接器的三芯话筒屏蔽电缆，参数为阻抗110Ω，电平范围0.2V～5Vpp，抖动为±20ns。
（2）单端非平衡连接，使用RCA插头的音频同轴电缆。
（3）光学连接，使用光纤连接器。
AES/EBU是大约85（还是87年，不记得了）发布的一种数字音频传输的标准，到现在起码已经有4代的更新了。
最早AES/EBU是用XLR（卡农）连接平衡的110欧姆，RS422电平的传输通道，以后又补充了使用BNC的75欧姆0.5伏的不平衡接口方式。
SPDIF数字传输接口
SPDIF数字传输接口概念解析S/PDIF简介S/PDIF，全名为Sony/Philips Digital Interconnect Format，是Sony和Philips这两大巨头在80年代为一般家用器材所定制出来的一种数字讯号传输接口，基本上是以AES/EBU(也称为AES3)专业用数字接口为参考然后做了一些小变动而成的家用版本，可以使用成本比较低的硬件来实现数字讯号传输。
为了定制一个统一的接口规格，在现今以IEC 60958标准规范来囊括取代AES/EBU与S/PDIF规范，而IEC 60958定义了三种主要型态：• IEC 60958 TYPE 1 Balanced ─三线式传输，使用110 Ohm阻抗的线材以及XLR接头，使用于专业场合。
• IEC 60958 TYPE 2 Unbalanced ─使用75 Ohm阻抗的铜轴线以及RCA接头，使用于一般家用场合。
• IEC 60958 TYPE 2 Optical ─使用光纤传输以及F05光纤接头，也是使用于一般家用场合事实上，IEC 60958有时会简称为IEC958，而IEC 60958 TYPE 1即为AES/EBU(或着称为AES3)界面，而IEC 60958 TYPE 2即为S/PDIF接口，而虽然在IEC 60958 TYPE 2的接头规范里是使用RCA或着光纤接头，不过近年来一些使用S/PDIF的专业器材改用BNC接头搭配上75 Ohm的同轴线以得到比较好的传输质量，下表为AES/EBU与S/PDIF的比较表。
AES/EBU与S/PDIF比较表AES/EBU S/PDIF线材 110 Ohm屏蔽绞线 75 Ohm同轴线或是光纤线接头 XLR 3 Pin接头 RCA或BNC接头最大位数 24 Bits 标准为20 Bits(可支持到24 Bits)讯号电平 3 ~ 10V 0.5 ~ 1V编码双相符号编码(Biphase Mark Code) 双相符号编码(Biphase Mark Code)IEC958使用的编码方法图说：双相符号编码(Biphase Mark Code)的运作原理示意图。
小议音频数字接口SPDIF
小议音频数字接口Ｓ／ＰＤＩＦ由◆北京小烧于同＂Ｎｑ禾１３佑图二家ＨＤ解码器的上市，央视的高清频道终于可以收看了，对于高清电视观众和卫视烧友来说，真是一大乐事。
随着近年来的数字化、网络化给广播影视带来一场技术的变革，成为世界电视广播业发展的潮流。
数字电视不仅可以提供高品质的图像和声音，而且可以提高网络传输容量，现有的一路ＰＡＬ制模拟电视带宽内可以传输６～８套数字电视节目，高清节目提供更加清晰的图像信号和高保真的电视伴音，但因为数据量过大占用带宽．普通８ＭＨｚ带宽只传１～２套高清节目。
这里要说明一点，我们通常所说的数字电视并不是高清电视。
虽然数字电视在我国开播已久，数字电视的概念已是家喻户晓。
但是目前绝大部分数字电视频道播放的都是标准清晰度数字电视节目（ＳＤＴＶ），而不是高清晰度数字电视节目（ＨＤＴＶ）。
高清数字电视的规格要求为：能接收地面标准的射频、屏幕图像清晰度即水平和垂直不ｄ＼于７２０电视线、分辨率为１９２０ｘ１０８０ｉ、屏幕宽高比为１６：９、向下兼容标清电视等，与标清数字电视相比，高清数字电视清晰度更高，声音信号更好，达到５．１环绕声效果，如收看足球比赛，球迷的呐喊、教练的私语及点球射门时的声响都能听见。
在过去一两年里，全世界越来越多的标清数字电视广播商，如英国的Ｓｋｙ、德国的ＰｒｏＳｉｅｂｅｎ和澳大利亚的第九频道，都已开始频繁地采用杜比数字多声道技术播出震撼人心的电影、音乐会和体育赛事。
最新的例子就是奥地一６６一利ＯＲＦ广播公司采用杜比数字音频向全世界１０亿观众转播了２００３年维也纳新年音乐会。
高清数字电视占用较多的系统资源．不过毕竟是大事所趋，科技的不断发展带动人们生活水平的提高，物质需求得到满足后，人们开始追求精神方面的享受，于是例如“ＤＶＳ”“ＨＤＭＩ”等等新技术，新产品如雨后春笋般的“冒”了出来。
说到Ｓ／ＰＤＩＦ。
懂音响的朋友可能知道一些。
Ｓ／ＰＤＩＦ是Ｓｏｎｙ／ＰｈｉｌｉｐｓＤｉｇｉｔａｌＩｎｔｅｒｆａｃｅ的缩写，可翻译成ＳｏＮＹ／ＰＨＩＬＩＰＳ数字接口，是由Ｓｏｎｙ与Ｐｈｉｌｉｐｓ两大公司携手合作所开发关于ＩＥＣ９５８标准ＩＥＣ９５８是一个新标准，周来取代ＡＥＳ／ＥＢＵ的Ｓ／ＰＤＩＦ。
RealtekHD声卡+HDMI声卡+SPDIF问题
RealtekHD声卡+HDMI声卡+SPDIF问题Realtek HD声卡+ HDMI声卡+SPDIF问题0、最新HD声卡驱动下载HD Audio Codec Driver1、HD Audio声卡使⽤简介此⽂档已经收录在丹丁主板光盘\guide⽬录下。
电信⽤户下载：ftp:///doc/3cccfe1bfc4ffe473368abae.html /dtm/new/HD_Audio_guide.pdf⽹通⽤户下载：ftp:///doc/3cccfe1bfc4ffe473368abae.html /dtm/new/HD_Audio_guide.pdf2、关于解码器问题⾳频、视频的解码⼯具，推荐使⽤[迪奥作品]Kmplayer Plus 20090214 (⽹盘下载)，在使⽤前请卸载如“暴风影⾳”类的解码器后重启系统再装。
3、关于声卡光纤输出到外置解码的正确设置看到很多⼈都在问光纤输出只有2声道的问题，我在这⾥说明⼀下，希望能够给使⽤spdif输出的朋友⼀些帮助。
正确的声卡光纤输出的是未经解码的数字信号，是直接从⽚源上读取的0和1。
因为没有经过解码所以电脑是不会知道声道的。
所以软件默认显⽰的是分离器分离出来的编码格式，采样率，位数，2声道（多数声卡驱动的默认声道）。
⽽数字流进⼊解码功放或者解码器后，被解码还原成原来的5.1或者7.1。
所以显⽰2声道是正常的，这是因为声卡驱动中默认光纤输出的声道数是2.0。
所以虽然软件中显⽰的是2.0，但是如果功放设置正确，并且⾳箱连接正确的话，还是会正确发声的。
正确设置声卡光纤输出步骤是：1、在控制⾯板中运⾏声卡设置，打开光纤输出（spdif）也叫digital pcm。
2、在播放器中打开解码器设置，如ac3、intervideo、cyberlink等，打开光纤输出。
之前有看过⼀些帖⼦说要开重编码，⼀定不要那样做。
3、享受科技带给我们的快乐！很多⼈都说软件中显⽰的是2.0，出声不正常，能不能把你们的解码器或者解码功放的设置的情况说⼀下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板光纤音频输出（SPDIF）使用详解在观看HDTV时想要获得和DVD一样的多声道影院效果，最好的方案肯定是将音频用SPDIF （Sony-Philips Digital Interface Format，索尼-飞利浦数字界面格式）输出到功放，然后由功放来解码播放。
从理论上来说，这样的效果肯定比从声卡上接出模拟信号到功放上的要好，事实也的确如此。
目前的HDTV影片中，音频部分基本上都是采用AC3,DTS,AAC这三种格式进行编码，这三种格式都可以提供多声道的影院效果。
在开始搭建HTPC家庭影院之前，先简单了解一下什么是什么是AC3,DTS和AAC：
1. AC3, 全称为Audio Coding version 3，是Dolby实验室所发展的有损音频编码格式。
AC3最被广泛应用于5.1声道，是Dolby Pro Logic的继承者，不同的地方在于AC3提供6个独立的声道而Pro Logic混合其环绕声道。
AC3普及度很高，以384-448 kbps的码率应用于LaserDisc和DVD，也经常以640 kbps的码率广泛用在电影院。
2. DTS,全称为Digital Theater Systems(数字影院系统)，是一种有损多声道家庭影院音频格式，但它用了很高的码率进行编码，通常为768-1536kbps，能够营造出比AC3更好的影院效果。
3. AAC，全称为Advanced Audio Coding(高级音频解码)，是一种由MPEG-4标准定义的有损音频压缩格式，由Fraunhofer发展，Dolby, Sony和AT&T是主要的贡献者。
在使用MP4作为各种内容的容器格式的新多媒体MPEG-4标准中，它是MPEG Layer III( MP3)的天然后继者。
AAC能够在一条音轨中包括48条全带宽（直到96khz）音频声道，加上15条低频增强（LFE，限制到120Hz）声道，直到15条数据流并且更多。
了解了AC3,DTS,AAC之后，下面我们开始着手打造我们的HTPC家庭影院。
因为已经有相当多的现成攻略介绍如何选购HTPC和家庭影院，本文不作讨论。
我只是简单介绍一下如何进行SPDIF连接，并通过软/硬件设置来实现AC3,DTS,AAC多声道SPDIF输出：
1. 在组装HTPC时，一定要选一块带SPDIF输出的主板。
现在Intel平台和AMD平台的主流主板，如945, NF4 等全部有集成声卡并且基本上都自带了SPDIF输出接口，部分型号甚至还带有SPDIF输入接口。
至于集成的声卡支不支持7.1声道，倒并不是特别重要，因为我们并不会用声卡的7.1解码输出。
需要注意的是，SPDIF 接口有两种，一种是光纤，一种是同轴，至少有一种就行了。
如果主板集成的声卡没有SPDIF输出接口，单独买一块带SPDIF输出的声卡也可以，但最便宜的估计也要200块左右。
2. 去音响市场（不是电子市场）去买一条光纤线，光纤接口分为大头和小头两种，要两边都是大
头接口的（大头对大头，晕！）。
如果你不知道怎么描述，就跟老板说买一条从DVD机接到功放机的数字光纤线。
价格从几十到几百都有，低于50的最好不要买，质量实在太差，达不到想要的效果。
一般情况下买条100块左右的就可以满足要求了。
当然了，如果你有的是Money，那就买MONSTER（音魔）吧，绝对不会让你失望！使用同轴SPDIF连接的方法和使用光纤是一样的，卖光纤线的地方一定也有同轴线卖，效果跟光纤几乎一样。
有些网友称用RCA口的音频线就可以当同轴线用，我没试过，在这里就不多说了。
如果有光纤口，建议大家还是用光纤，除非主板上只有同轴口（有些品牌的主板上只有同轴SPDIF，而没有光纤SPDIF）。
3. 线买回来后，连接的时候一定要注意：主板上要插在SPDIF输出口上，功放上要插在SPDIF输入口上，不会的可以参照主板和功放的说明书。
主板上一般都只有SPDIF输出口，很少有SPDIF输入口的，但是功放上一定会有SPDIF输出/输入口。
输入和输出是一定不能搞错的，否则就会反了。
4. 线接好后，先要设置一下功放，功放的功能越多，设置越麻烦，所以建议先仔细阅读一下功放的说明书，实在搞不定，就去求教卖功放给你的JS。
其实也不是很难，以我的功放为例，总共有2个光纤输入，2个同轴输入，1个光纤输出，1个同轴输出：第一个光纤输入接入的是DVD机，所以我把从电脑上接过来的那根光纤接入了第2个光纤输入口。
进入功放设置菜单，我把CD模式的输入源设为“DIG.2”（第2个SPDIF输入口），所以我以后看HDTV时，选择“CD模式” ，用DVD机看影碟时切换到”DVD模式”就可以了。
接下来了，需要在电脑上进行设置了。
声卡的驱动程序一般都附带专门的设置程序，进入操作系统后，打开声卡的设置程序，将“SPDIF输出功能”打开就行了。
设置完成后，打开MediaPlayer，随便放点声音，立即就可以从功放推动的音箱上听见你的PC上输出的声音。
声卡会将解码后的音频同时发送到声卡上的普通音箱接口和SPDIF数字输出接口，这时你的功放获得的是2声道的立体声音频。
5. 完成了上面的所有操作，你仍然只能获得2声道的音频，而且是用PC上的声卡解码，并不能享受到强大的功放解码带来的多声道影院效果。
如何才能获得多声道效果？这个其实也很简单，论坛上也有很多这样的攻略。
原理就是将你使用的音频解码器的AC3,DTS，AAC的SPDIF输出功能打开，在播放HDTV的时候，AC3,DTS,AAC等多声道音频就会以PCM方式完整的发送到功放上去解码，这样你就会从功放上获得杜比、DTS等多声道影院效果。
目前大家常用的AC3,DTS,AAC音频解码器，如AC3 Filter, Gabest audio decoder, Intervedio audio decoder, Ffdshow audio decoder等都支持AC3,DTS,AAC的SPDIF输出。
成功设置后，播放AC3,DTS和AAC音频时在你的功放上会显示DB digital或DTS的Logo，OK，大功告成！
设置解码器开启AC3,DTS,AAC的SPDIF输出图示：
1、AC3 Filter
2、Gabest audio decoder
3、Intervedio audio decoder
Intervedio audio decoder 的SPDIF输出设置和其他解码器有点区别。
在未使用该解码器的时候，无法设置为SPDIF输出。
只有当打开一个视频文件，并且启用了该解码器后，再进入Intervedio audio decoder的设置窗口，这时就可以选择SPDIF输出，设置完成退出后会自动记忆，下次就不用再设了。
4、Ffdshow audio decoder
最后，我想单独讨论一下AC3 Filter 和Intervedio audio decoder。
因为这两个解码器都非常优秀，大家用的也最多。
AC3 Filter 大名鼎鼎，早在以前播放用mpeg4技术压缩的DVDrip时，差不多就是人手必备的工具了。
用AC3 Filter 来进行AC3 (杜比)和DTS 解码，是大多数人的方案。
Intervedio audio decoder则是WINDVD里附带的音频解码器, 不但可以进行AC3,DTS等音频格式的解码，而且同样支持将AC3,DTS的SPDIF数码输出。
成功安装WINDVD后，你的机器上就已经包含了此音频解码器，用其他支持插件的播放器（比如KMPLAY,BSPLAY,暴风等）就可以调用此音频解码器。
以我个人的使用经验，我偏好于使用Intervedio audio decoder，无论是低音，还是中高音，效果都比AC3 Filter要好很多，能够营造出比AC3 Filter更好的影院效果。
特别是在看一些大片时，音效从气势上就压倒了AC3 Filter，跟用DVD机看影碟时的效果不相上下。
AC3 Filter 是一款公认的优秀解码器（免费的），但是在我的机器上，始终展示不出它的效果，连起码的音量都不够（调高功放的音量是没用的，没有那种恢弘气势）。
