高压母线在线测试温度
10千伏高压母线试验项目和标准
10千伏高压母线试验项目和标准高压母线是电力系统中的重要组成部分，用于输送电能。
为了确保高压母线的安全运行，需要进行试验项目和遵循相关标准。
下面将介绍一些常见的10千伏高压母线试验项目和标准。
1.绝缘电阻测试：绝缘电阻测试是检测高压母线的绝缘性能的一种试验方法。
该试验通常使用绝缘电阻表进行，其目的是检测高压母线与大地之间的绝缘电阻是否符合要求。
按照标准要求，高压母线的绝缘电阻应该大于10兆欧姆。
2.介质损耗测试：介质损耗测试是评估高压母线绝缘材料性能的一种试验方法。
该试验通常使用介质损耗测试仪进行，其目的是测试绝缘材料在电场作用下的能量损耗情况。
按照标准要求，高压母线的介质损耗应该小于0.004。
3.交流耐压测试：交流耐压测试是评估高压母线抗击穿性能的一种试验方法。
该试验通常使用交流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。
按照标准要求，高压母线应该能够承受1分钟的交流耐压测试，无击穿现象。
4.直流耐压测试：直流耐压测试是评估高压母线抗击穿性能的一种试验方法。
该试验通常使用直流耐压试验设备进行，其目的是检测高压母线在给定电压下是否能够承受电压的冲击而不发生击穿。
按照标准要求，高压母线应该能够承受15分钟的直流耐压测试，无击穿现象。
5.雷电冲击试验：雷电冲击试验是评估高压母线抗雷击性能的一种试验方法。
该试验通常使用雷电冲击测试装置进行，其目的是检测高压母线在雷电冲击下是否能够正常运行。
按照标准要求，高压母线应该能够承受5次雷电冲击测试，无故障发生。
以上是一些常见的10千伏高压母线试验项目和标准，这些试验项目和标准的制定和执行，有助于确保高压母线的安全运行，保障电力系统的正常供电。
在进行试验时，应严格按照相关标准进行操作，确保测试结果的准确性和可靠性。
同时，还需要定期对高压母线进行检测和维护，以保持其良好的工作状态。
只有这样，才能确保高压母线的安全可靠运行，为电力系统的运行提供良好的保障。
ZHWW-100无线测温说明书
ZHWW-100无线式高压设备温度在线监测系统目录一.概述 (2)二. 系统的组成 (3)1.1、ZHWW-100 无线汇集终端 (3)1.2、ZHWW-100T型无线测温终端 (4)1.3、ZHWW-100M型无线中继站 (5)2、系统软件 (6)3、系统的特点 (7)三、系统解决方案 (7)四、售后服务 (12)一.概述在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后能使相邻的带电部件性能劣化，甚至击穿，根据电力安全监督部门提供数据分析，全国电力单位每年因为高压开关、母线温度过高引发的重大事故上千起，给生产和经营造成巨大经济损失。
通过监测母线接点、高压电缆接头、高压开关触点温度的运行情况，可有效防止高压输、变电故障的发生，为实现安全生产提供有效保障。
因此采取有效措施监测高压母线及高压开关接触温度是电力系统急需解决的重大课题。
许多母线以及开关处于高电位，目前国内专门用于高压母线、高压开关及电接触发热测量的仪器还很少。
温度监测的方法，一种是在高压电接触表面涂一层颜色随温度变化的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行定量测量；另外一种方法是利用辐射特性的红外热像仪，准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格较高，推广应用有一定困难。
更重要的是以上两种方式都需要人工进行巡查，不能实时得到温度数据，所得到的数据永远是滞后的，起不到温度实时报警功能。
而有线通讯方式的电子仪表不符合电力高压环境测量仪表规范。
我公司自主研发的“电力工业无线温度监控系统”解决了目前存在的上述问题,可在高压环境下精确测量温度,准确有效地实现了实时监控。
该系统已通过华北电力大学、国家无线电检测中心、国家计算机检测中心、北京市技术监督局、西北电科院等相关部门的前期综合测试，并在内蒙古阿拉善电管局、陕西韩城电厂等单位进行了安装和现场运行测试，该系统完全符合高压环境仪表的要求，运行稳定,能在高压环境下准确及时处理数据、传输数据。
高压电缆温度及电缆沟环境在线监测系统
高压电缆温度及电缆沟环境在线监测系统摘要:电缆沟电缆温度监测，电缆沟微环境监测，包括环境感烟，明火，水浸，人员小动物入侵，井盖开盖等监测。
关键词:高压电缆，温度在线监测，电缆沟环境，电缆沟防火防盗；1、引言电力行业中高压电缆安全在线监测能够有效的避免电缆火灾等事故的发生，其中温度在线检测是防止电缆火灾保证电缆系统安全运行的重要手段，传统的测温法是将点式感温装置如热电偶装在电缆重点检测的部位，这种方法只能对局部位置进行监测，而无法对整条线路进行监控，采用一线式温度传感器接合数字通信技术可用一条电缆监测1.2公里内128个部位的温度，施工简单，可靠性高，布线方便等特点，并且可与人员和老鼠探测、感烟，明火，水位监测系统组成电缆沟环境监控综合在线检测．为电缆温度监测和安全运行提供科学依据，有效避免高压电缆安全事故地发生。
2、电缆温度和电缆沟微环境安全监测技术2.1概述电缆沟环境在线监测系统能有效地辨识电缆及其接头的老化所发生的过热和火灾事故隐患，同时该系统又是电缆设备故障的预知维修系统，它能在电缆及被检测设备发生故障之前发出报警及检修建议。
并且通过使用低成本测控设备实现电缆地沟温度的稳定测量，实现数据的长期记录和采集。
2.2系统结构2.3 现场探测器工作原理和技术指标2.3.1 电缆温度传感器电缆温度传感器是采用美国DALLAS公司生产的 DS18B20可组网数字温度传感器芯片和远距离通信芯片封装而成，独特的单线接口方式，在与温度监测器连接时仅需要一条双绞线即可实现供电与双向通讯。
采用不锈钢外壳，具有耐磨耐碰，体积小，使用方便，防水封装等优点。
2.3.2 明火探测器明火探测器利用特定幅度、频率的高压信号激励紫外光敏管，使其发射特殊波长的感应信号的方式精确接受、分析火焰中的紫外线，及时发出声光报警。
2.3.3 红外微波探测器智能红外微波三鉴探测器采用了微波多普勒效应、光谱分析、光量子探测等尖端技术的智能红外微波三鉴探测器。

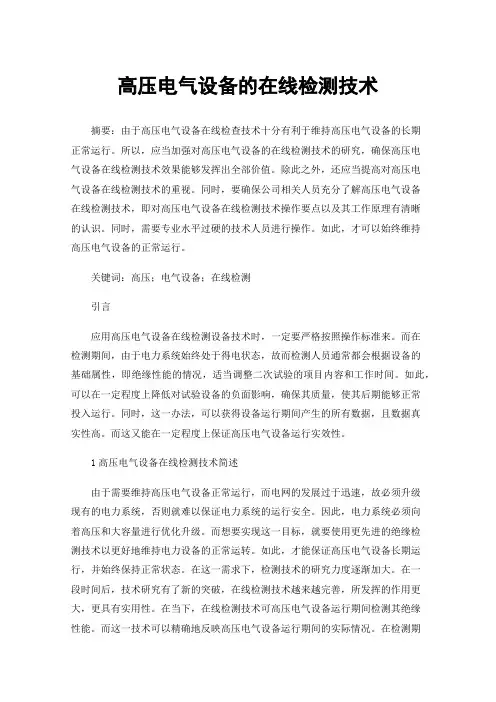

高压电气设备的在线检测技术
高压电气设备的在线检测技术摘要：由于高压电气设备在线检查技术十分有利于维持高压电气设备的长期正常运行。
所以，应当加强对高压电气设备的在线检测技术的研究，确保高压电气设备在线检测技术效果能够发挥出全部价值。
除此之外，还应当提高对高压电气设备在线检测技术的重视。
同时，要确保公司相关人员充分了解高压电气设备在线检测技术，即对高压电气设备在线检测技术操作要点以及其工作原理有清晰的认识。
同时，需要专业水平过硬的技术人员进行操作。
如此，才可以始终维持高压电气设备的正常运行。
关键词：高压；电气设备；在线检测引言应用高压电气设备在线检测设备技术时，一定要严格按照操作标准来。
而在检测期间，由于电力系统始终处于得电状态，故而检测人员通常都会根据设备的基础属性，即绝缘性能的情况，适当调整二次试验的项目内容和工作时间。
如此，可以在一定程度上降低对试验设备的负面影响，确保其质量，使其后期能够正常投入运行。
同时，这一办法，可以获得设备运行期间产生的所有数据，且数据真实性高。
而这又能在一定程度上保证高压电气设备运行实效性。
1高压电气设备在线检测技术简述由于需要维持高压电气设备正常运行，而电网的发展过于迅速，故必须升级现有的电力系统，否则就难以保证电力系统的运行安全。
因此，电力系统必须向着高压和大容量进行优化升级。
而想要实现这一目标，就要使用更先进的绝缘检测技术以更好地维持电力设备的正常运转。
如此，才能保证高压电气设备长期运行，并始终保持正常状态。
在这一需求下，检测技术的研究力度逐渐加大。
在一段时间后，技术研究有了新的突破，在线检测技术越来越完善，所发挥的作用更大，更具有实用性。
在当下，在线检测技术可高压电气设备运行期间检测其绝缘性能。
而这一技术可以精确地反映高压电气设备运行期间的实际情况。
在检测期间，设备可以不停电，故而可一直维持供电，从而保证居民的日常生活用电。
高压电气设备运行期间，也能更好地观察其绝缘状态，其检测效果会更好。
高压开关柜的在线监测与故障诊断技术（三篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中重要的电气设备之一，用于控制和保护电力系统中的电器设备。
其在线监测与故障诊断技术的研究和应用对于确保电力系统的稳定运行和故障快速处理具有重要意义。
本文将从高压开关柜的在线监测技术和故障诊断技术两个方面展开论述。
高压开关柜的在线监测技术是指通过传感器和数据采集装置将开关柜的运行状态参数进行实时监测，并通过远程通信技术传输到监控中心，进行实时分析和监控。
其主要包括以下几个方面的内容：第一，温度监测。
高压开关柜中的电器设备在运行时会产生一定的热量，如果温度过高可能导致设备失效或发生故障。
因此，通过设置温度传感器对高压开关柜的关键部位进行温度监测，可以及时发现异常情况并进行预警。
第二，电流监测。
高压开关柜中的电流是电力系统正常运行的基本依据，通过安装电流传感器对高压开关柜中电流进行实时监测，可以掌握设备的运行状态，提前预防设备过载或短路等故障的发生。
第三，压力监测。
高压开关柜中的气体压力是其正常运行的重要参数，通过安装压力传感器对高压开关柜中的气体压力进行监测，可以及时发现气体泄漏或压力异常，防止设备损坏或发生爆炸等事故。
第四，湿度监测。
高压开关柜中的湿度会影响设备的绝缘性能和运行稳定性，通过安装湿度传感器对高压开关柜中的湿度进行监测，可以及时发现湿度过高或过低的情况，采取相应的措施保障设备的正常运行。
高压开关柜的故障诊断技术是指通过监测和分析高压开关柜运行时产生的信号，判断设备是否存在故障，并通过相应的算法和方法对故障进行诊断和定位。
其主要包括以下几个方面的内容：第一，振动分析。
高压开关柜在运行时会产生一定的振动信号，通过对振动信号进行分析，可以判断设备是否存在运行不稳定、松动或其他故障。
第二，红外热像技术。
通过红外热像仪对高压开关柜的外观进行拍摄，可以观察设备局部温度分布情况，通过温度异常点的识别和定位，判断设备是否存在故障。
第三，气体分析。
高压开关柜在运行时会产生一定的气体，通过对开关柜内气体的成分和浓度进行分析，可以判断设备是否存在绝缘失效、短路故障等情况。
浅谈智能化变电站10kV高压开关柜在线测温技术
浅谈智能化变电站10kV高压开关柜在线测温技术摘要：随着时代的发展，越来越多的设备逐渐走向智能化，变电站也是如此。
在智能化变电站中，分析其基本结构以及基本运行方式，进而能最终实现10kV高压开关柜在线测温技术的投入使用。
本文在这前提下，主要介绍10kV高压开关柜在线测温技术的重要内容，同时分析该技术的实际应用过程，期望以供参考。
关键词：智能化变电站；测量温度；高压智能化变电站主要是电力系统直接向10kV配电网合理分配电气的设备，在时间较长的条件下，部分高压开关柜很可能通过4000A的电流。
在较高的工作电流和高压开关柜内部各插头发生位置偏移、动静触头较为松动、不合理的用料等因素的影响下，造成相应的电阻明显增加，进而导致10kV高压开关柜的内部严重发热。
我国对10kV高压开关柜具有严格规定（提供的产品应该符合国家鉴定文件或同有效证明文件）：如果超过允许的温度值，则会严重影响10kV高压开关柜的运行效率，从而造成事故。
因此，采取有效的在线测温技术，准确、实时监测10kV高压开关柜的内部温度是至关重要的。
一、10kV高压开关柜在线测温技术的基本内容与特点一般情况下，10kV 高压开关柜的柜体是全封闭式，其柜内所含有的空间范围很小，柜中包含较多的设备，造成电气设备之间的安全距离很短，这在一定程度上导致测温工作难度明显增加。
传统测温技术（温度传感器传送被监测点温度时，将自身编号ID也进行传输，当传输到计算器时，则会自动显示各监测点温度）大多存在或多或少的问题，如果使用传统测温技术对10kV高压开关进行测温操作，一般不能达到良好的效果。
因此，研究新型在线测温系统是很有必要的。
（一）原理10kV高压开关柜在线测温技术的工作原理为：采集器通过利用天线对SAW （表面声波）传感器传输无线电磁波信号，该传感器收到电池波信号后，叉指换能器（广泛应用的有效瑞利表面波换能器）就会引发声表面波，使得声表面波能顺着电压基材表面传递到反射区，再传递回叉指换能器，最终让叉指换能器利用天线，对采集器发射反向电磁波，最后采集器进行接收即可[1]。
高压开关柜母线温升在线测量装置的设计
过 大 时 经 常 出 现 温 升 过 高 ， 使 相 邻 的 绝 缘 部 件 性 能 而 劣 化 ， 至击 穿 而 造 成 事 故 。据 统 计 ， 甚 电力 系 统 发 生 事 故 原 因 中 有 相 当一 部 分 与 热 问题 有 关 。 因此 ， 须 采 取 必 有效措施监控 母线温度 。 由于 母 线 处于 高 电位 ， 测 量 它 的温 度 并 非 易 事 。 要 目前 专 门 用 于 高 压 母 线 温 度 测 量 的方 法 不 多 ， 是 在 一
值 时 ， 发 出报 警 信号 及 时 提 醒 有 关 人员 采 取 措 施 ， 它 避
免 事 故 的发 生 。
ＤＳ ８ ０具 有 独 特 的 单 线 接 口 ， 需 要 外 部 元 件 ， １２ 不 不 需 备 份 电源 ， 用 数 据 线 供 电 （ 生 电源 方 式 ） 其 接 可 寄 ，
ａｐ ｉａｔｏｎ ｅ ａｍ ｐ ｅ ｉ ｖ ｎ． ｐｌｃ ｉ ｘ ｌ ｓ ｇｉ ｅ
Ｋ ｅ ｏｒ ｓ： Ｖ ｕ ｂ ｒ ｔ ｍ ｐ ｒ ｔ ｒ ｉｅ； ｎ－ ｌ ｅｍ ｅ ｓ ｒｎ ｙｗ ｄ Ｈ ｂ ｓ ａ ；ｅ ｅ ａ ｕ ｅｒｓ ｏ － ｉ ａ ｕ ｉ ｇ ｎ
示 及 报 警 三 个 部 分 组 成 。 母 线 温 度 — ｎｋ
（ ｐ ． ｅ ｔ Ｅｎ Ｈ ｕｎ Ｄｅ ｔ ｏｆＥｌ ｃ ． ｇ， ａｎ Ｅｎｇ ｎｅ ｉ ｎｓ ｉｕｔ Ｘｉ ｇｔ ｎ ４１ ０１， ｉ ｅ ｎｇ Ｉ ｔｔ ｅ， ａｎ ａ １１ Ｃｈｉ ｎａ）
Ａ ｂｓ ｒ ｃ ： ｔ ａ ｔ Ａｍ ｅ ｈ ｄ ｏ ｕ ｂ ｒｔｍ ｐ ｒ ｔ ｒ ｉｅｏ ｔ ｏ ｆｂ ｓ ａ ｅ ｅ ａ ｕ ｅｒｓ ｎ— ｈｎ ｅ ｓ ｒｎ ｏ Ｖ ｗ ｉｃ ｏ ｒ ｓｉ ｓｒ ｄ ｃ ｄ， ｎ ｈ ｅｍ ａ ｕ ｉ ｇ ｆ ｒＨ ｓ ｔｈ ｂ ａ ｄ ｉ ｎ ｔｏ ｕ ｅ ａ ｄ ｔ ｅ
常见的电力电缆状态在线监测方法综述
常见的电力电缆状态在线监测方法综述李文泉;兰生【摘要】电力电缆的在线监测项目包括绝缘电阻、介质损耗、局部放电、接地电流和温度等参数.对国内外现有电力电缆绝缘及温度在线监测方法进行介绍,分析其优缺点,对其发展趋势进行了预测.【期刊名称】《电气开关》【年(卷),期】2013(051)006【总页数】7页(P1-7)【关键词】电力电缆;状态;在线监测【作者】李文泉;兰生【作者单位】福州大学电气工程与自动化学院,福建福州350108;福州大学电气工程与自动化学院,福建福州350108【正文语种】中文【中图分类】TM247电力电缆由于占地面积小、供电安全可靠、对周围环境电磁干扰小等优点而获得了越来越广泛的应用，至今已有百余年的历史。
电力电缆在使用过程中，由于电磁、热、机械、化学等多方面的作用会逐渐老化，进而产生破坏性的故障。
早期电缆以本体故障为主，近期以过载性故障居多，当前电缆终端和中间接头故障成为电缆故障的主要原因。
对电缆状态进行监测，是预防电缆故障发生的重要手段。
传统的电力电缆预防性试验需停电检测、试验电压低、试验周期长，属于离线检测[1,2]，已经越来越不能适应电力不间断生产和供应的要求。
研究电力电缆状态在线监测技术，实时显示电缆运行状态，保证供电安全可靠已成为各国电力系统的发展趋势。
国外从20世纪六七十年代开始就已经开始研究电缆绝缘监测与故障诊断技术[3-5]，我国在这方面起步较晚，但近几年发展较快。
本文对国内外现有电力电缆状态在线监测技术进行归纳和总结，分析其技术特点，并对未来电力电缆状态监测技术进行展望。
研究表明，电力电缆的树枝状放电是造成绝缘劣化和击穿的主要原因，针对水树枝产生的直流电流分量、低频电流分量、电容电流分量等特征信号，产生了诸如直流法、低频法、接地线电流法等多种在线监测方法。
针对电缆局部放电产生的声、热等效应，又产生了多种局部放电在线监测方法。
2.1 直流法当电力电缆在导电线芯侧或外皮侧存在水树枝缺陷时，水树枝突起可视为尖电极，电缆外皮可视为板电极，在外施交流电压正、负半周时，树枝放电表现出不同的电荷注入与中和特性，而电缆外皮将始终有一部分负电荷或正电荷注入，即从导电芯线到外皮始终有一直流电流流过，此现象即为水树枝的“整流效应”。
高压电力设备热点温度在线监测系统及其应用
１ 电力设备 热点温度监 测技术现状分析
用 于 高 电压设 备 发 热测 量 的仪器 种 类 比较 少 ， 总结现 有技术 ，电 力系统 中高 电压设备 的温 度监 测
主要有 两种方 法 。
１１ 示 温蜡 片测试 ．
示 温蜡 片是 最早被 用 于电气接 头过 热示 温 的产
品 ， 高压 设 备 的 易过 热点 贴上 不 同颜 色 （ 点 不 在 熔 同１的示 温 蜡 片 ， 过 观 察示 温 蜡 片 的熔 化 情 况 来 通
（ ）红 外 热传 感 技 术 ， 用 红 外 温度 接 收 器将 ２ 利
一
热 事故 ， 成火 灾 和大面 积 的停 电事 故 。 决 开关过 造 解 热 问题是 杜绝此 类事 故发 生 的关 键 ，而实 现 温度存
定 距 离 ｆ ，Ｆ ０ ｌ１ ： ３ ０ＩＩ ］ ｌ ）内的发 热物 体 的红外 线 光 Ｉ
２１ 系统组成 ．
量温 度 ， 电池预 置 于传感 器 内 ， 为传 感 器提 供 电源 ，
用 光纤连接 激光温度 传感器 与测温仪 表Ｉ 。
开 关 柜
立 装 裸露 接 头 ｌ 的 圯针 温 发ｆ ＃ 蛐 器
高压 电力设 备热点 温度在线 监测 系统 （ 图３ 见 ） 主要 由无线温度 采集 器 、无线式 温度监测仪 和温度
谱转 化 为 电 信号 ， ／ ＡＤ转换 电路 用 于 将 温 度 电 信 号 进行 放大 、 滤波 与模数 转换 ， 信号 传输用 于将 转换 结
果不 误码地 传送 到 主机 ， 而实 现对温 度 的监 测 ， 从 其
结构 如 图 １ 所示
线监 测是 保证 高压设 备安 全运行 的重要 手段Ｉ Ｉ 。
关键词 ： 高压 电力设备 ； 热点温度 ； 线监测 系统 在
高压断路器梅花触头的温度检测
高压断路器梅花触头的温度检测侯磊【摘要】随着电力系统的发展,高压电气设备的安全性、可靠性凸显重要.而高压断路器工作于最佳状态又是设备安全可靠的重要保证.为了实现高压断路器中设备的接触点和开断点——梅花触头处的温升的实时检测,本文介绍了基于蓝牙传输的无线测温系统,克服了高压电力系统中检测困难,测量精度差等难题,为设备的故障发现、维修提供了可靠的依据.【期刊名称】《传感器世界》【年(卷),期】2019(025)006【总页数】4页(P13-16)【关键词】高压断路器;温度检测;蓝牙【作者】侯磊【作者单位】福州职业技术学院,福建福州 350108【正文语种】中文【中图分类】TP27一、前言高压断路器的可靠性会直接影响电网运行过程中的安全与稳定，因此是电力系统中最重要的设备之一。
国内外很多公司和机构对于高压断路器测温技术的研究，基本上分为接触式测温和非接触式测温两种。
本文采用的无线测温技术解决了高压断路器测温系统高、低压侧之间的高压绝缘问题，属于接触式测温方法，此方法可以解决红外测温法难以监测高压断路器内触点运行温度的问题[1]。
分布式测温节点直接安装在断路器需要测温的地方，数据接收装置放在距离断路器触头一定距离的地方，分布式测温节点与数据接收装置之间采用蓝牙无线传输方式进行数据的传输，从而实现高压隔离问题和数据的有效传输，克服了高压断路器内触点的温度不易被红外测温法监测的难题[2]。
二、系统总体设计高压断路器无线测温系统由三大部分组成：高压侧发射端、低压侧接收端和数据处理控制单元。
考虑到高压断路器三相的上、下触臂共有6个梅花触头，所以提供了6路相互独立的温度检测模块以及相应的蓝牙无线传输通道。
系统总体设计框图如下图1所示。
高压侧部分主要包括CT互感器电源、温度采集模块、蓝牙发送模块等部分；低压侧主要包括低压侧供电电源、蓝牙接收模块、数据处理控制单元、LCD显示单元、键盘输入等部分。
在高压侧通过6个温度检测模块来对高压断路器6个梅花触头的温度信号进行采集，利用蓝牙传输将相应通道的温度数据发送出去，在低压侧利用蓝牙模块将对应通道的温度数据接收，送给数据处理控制单元处理，得到6个触头的温度数据，并用LCD显示。
高压母线温度在线测量装置（二篇）
高压母线温度在线测量装置在电力系统中，高压开关、GIS（气体绝缘变电站）等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后温度有可能使相邻的绝缘部件性能劣化，甚至击穿。
据统计，电力系统发生事故原因中有相当部分与过热问题有关，因此采取有效措施监测母线及电接触温度是电力系统需要解决的课题。
运行中的载流母线、高压开关等处于高电位，其温度测量装置具有以下特点：a.处于高电压环境中；b.允许系统在短时间内过载运行，但必须在母线温度危及运行安全之前发出报警信号；c.由于温升是由负载电流引起的，温度随负载（时间）而变化，因此需要实时在线监测并按规定的时间间隔记录；d.母线温度是电力系统状态参数之一，为综合监测系统状态，要求母线温度测量装置数字化输出，以便于计算机处理，并可与其他电气参数相配合，成为电力在线监测系统的一部分。
1、高压母线温度测量技术现状母线处于高电位，目前国内专门用于高压母线及电接触发热测量的仪器还很少。
温度监测的主要方法一是在电接触表面涂一层随温度变化颜色的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行定量测量；另外一种方法是利用光（红外）辐射特性的红外测温仪，它能测量0℃~200℃之间温度，基本误差为±（1%×t十0.5%），准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格也比较高，推广应用有一定困难。
2、高压母线温度测量解决方案根据高电压作业环境下温度测量的特点，母线和电接触温度测量装置采取温度就地测量，数据遥送地面，由计算机进行处理的方法。
温度传感器由浮动充电电池供电，减少高低压之间的电气联系，采用全数字方式工作，抗干扰能力强、精度高、体积小。
经系统综合测试，其工作稳定可靠，能够满足高压母线温度测量的要求。
2.1数字温度传感器的研制在本装置中，采用热敏电阻作为温度传感器：与金属材料相比，热敏电阻的电阻率温度系数为金属材料的10倍~100倍，甚至更高，而且根据选择的半导体材料不同，电阻率温度系数可有-6%/℃~+60%/℃范围的各种数值，而且由于半导体材料电阻率远高于金属，因此热敏电阻的尺寸可以很小。
高压开关柜的在线监测与故障诊断技术（二篇）
高压开关柜的在线监测与故障诊断技术高压开关柜是电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
同时，随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜的运行状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。
它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。
高压开关柜分户内式和户外式两种，10kV及以下多采用户内式，根据一次线路方案的不同，可分为进出线开关柜、联络开关柜、母线分段柜等。
10kV进出线开关柜内多安装少油断路器或真空断路器，断路器所配的操动机构多弹簧操动机构或电磁操动机构，也有配手动操动机构或永磁操动机构的。
不同的开关柜在结构上有很大的差别，这将影响到传感器的安装和选择。
1.高压开关柜的故障表现及其原因调查统计表明，高压开关柜的故障主要有以下几类：（1）拒动、误动故障：这种故障是高压开关柜最主要的故障，其原因可分为两类：一类是因操动机构及传动系统的机械故障造成；另一类是因电气控制和辅助回路造成。
（2）开断与关合故障：这类故障是由断路器本体造成的，对少油断路器而言，主要表现为喷油短路、灭弧室烧损、开断能力不足、关合时爆炸等。
对于真空断路器而言，表现为灭弧室及波纹管漏气、真空度降低、切电容器组重燃、陶瓷管破裂等。
（3）绝缘故障：表现为外绝缘对地闪络击穿,内绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压闪络击穿，瓷瓶套管、电容套管闪络、污闪、击穿、爆炸，提升杆闪络，ＣＴ闪络、击穿、爆炸，瓷瓶断裂等。
（4）载流故障：7.2～12ｋＶ电压等级发生载流故障主要原因是开关柜隔离插头接触不良导致触头烧融。
（5）外力及其他故障：包括异物撞击，自然灾害，小动物短路等。
2.高压开关柜的监测与诊断方法针对高压开关柜的不同故障类型，相应有不同的故障检测方法：（1）机械特性在线检测，其监测的内容有：合、分闸线圈回路，合、分闸线圈电流、电压，断路器动触头行程，断路器触头速度，合闸弹簧状态，断路器动作过程中的机械振动，断路器操作次数统计等。
WTM温度在线监测系统说明书
第一章 概述变电场、变电站的高压开关柜、母线接头、室内外刀闸开关等重要设备在长期的运行过程中会出现表面氧化腐蚀，紧固螺丝松动、触点和母线排连接处老化等问题，导致接触电阻增大，而随着电力系统的发展，负荷也越来越大，这些都易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
近年来，在电厂和变电站已发生多起开关过热事件，造成火灾和大面积停电事故，解决开关过热是杜绝此类事故发生的关键，实现温度在线监测管理是保证高压设备安全运行的重要手段。
长沙星联电力自动化技术有限公司生产的WTM-800温度在线监测系统采用Zigbee 技术，通过无线的方式将现场温度传送到WTM-800温度在线监测装置，然后采用RS485或者网络和PC机（后台管理系统）交换数据，从而组成WTM-800温度在线监测系统。
该系统可对电力系统的高压、超高压母线，高压开关触点（以及人员无法接近的其它危险、恶劣环境）的温度进行实时在线监测。
经过与电力系统自动化连接，在中心监控室内就可以实时监视运行设备的温度状况，真正做到了温度信息的远距离遥测。
无线测温发射器与被测试点直接接触，测得的温度及时准确，当被测点温度超过预先设定的阀值时，就发出报警信号及时提醒有关人员采取措施。
该系统可以应用于电力、化工、冶炼、石油等行业。
与其它测温方式比较，本系统具有如下优势：a) 普通测温：常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
而本系统采用无线传输，具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
b) 红外测温：目前传统的测温方式为人工手持红外测温设备定期巡检，这样的操作方式存在以下缺点：Ⅰ) 测点多、劳动强度大；Ⅱ) 某些地区或设备不适合人工检测；Ⅲ) 不能及时发现温升情况；Ⅳ) 开关柜内无法进行测量；Ⅴ) 测温不准确，人为、环境干扰因素大；Ⅵ) 无法积累历史数据，分析温升变化（尤其是对设备老化问题的分析）；Ⅶ) 无法向综合自动化系统提供温度信息；Ⅷ) 无法实现电站无人值班。
母线试验报告
试验时间：2016 年 05 月 07 日 装置地点 运行编号 母线规格 湖滨花园 5#配电所 1：10kVⅠ段母线
TMY-3×（50×5）
天气：多云 温度：25℃ 湿度：65%
2：10kVⅡ段母线
TMY-3×（50×5）
3：0.4kVⅠ段母线
TMY-（4×60×6） +（1×40×4）
一
致
2：10kVIⅡ段母线
2500+
2500+
一
致
3：0.4kVIⅠ段母线
500+
500+
一
致
4：0.4kVIⅡ段母线 使 用 仪 表 备 注
ห้องสมุดไป่ตู้
500+
500+
一
致
500V 型摇表 ； 2500V 摇表 ； 50kV 试验器
结 合 论 格 （加盖检验专用章有效）
审 核：
工作负责人：
试验员：
4：0.4kVⅡ段母线
TMY-（4×60×6） +（1×40×4）
试 绝缘电阻(MΩ )
验 数 据
交 序 号 耐压前 2500+ 耐压后 2500+
流 耐 压
相位检查
1：10kVIⅠ段母线
相间及相对地之间， 交流耐压 30kV60 秒通过无异常。 相间及相对地之间， 交流耐压 30kV60 秒通过无异常。 相间及相对地之间， 交流耐压 2kV60 秒通过无异常。 相间及相对地之间， 交流耐压 2kV60 秒通过无异常。
高压开关柜触头及母排测温实用方案设计
高压开关触头及母排测温实用方案设计陈建平胡占强钱昱澎（西安森源配电自动化设备有限公司）2012.05【摘要】文章描述了国内目前高压开关柜触头及母排测温常用三种方案的优缺点，重点介绍实用新型产品设计方案---无线射频通讯测温【关键词】高压开关; 光学测温; 红外通讯测温; 无线射频通讯测温。
【Abstract】 : This paper introduce excellent-imperfect three kind method in high-voltage circuit breaker in common use contactorand busbar measure temperature in China。
wirelesscommunication measure temperature product design projectare described emphatically【Key words】: high-voltage circuit breaker; optics measure temperature;infrared ray communication measure temperature;wireless communication measure temperature。
一、引言随着电网容量的不断增加，对电网的可靠性要求越来越高。
为了提高供电的可靠性，减少停电的时间，不但要求高压电器产品有高的质量，也要求设备在运行时，具有自诊断功能，检测它的状态，让管理人员及时发现故障前兆，提前采取防患措施，变“定期检修”为“按状态检修”。
电力设备的导电母排接头、高压开关的触头、刀闸开关、干式变压器、箱式变电站等设备的表面，在母线承载电流过大或开关接触电阻过大时，极易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
及时测量高压开关触头和高压母线接头温度，为采取有效措施提供准确信息，将是电力系统安全运行的重要保障。
电力电源配电柜母线测温方式的原理与选择
电力电源配电柜母线测温方式的原理与选择【摘要】无线测温系统是将温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警。
还可与电力自动化系统连接，用户在远端监视设备温度运行状态，系统发现设备温度异常，自动远程报警，以便及时消除事故隐患。
【关键字】配电柜无源无线无线测温0 引言随着现代电力系统向着智能化，大机组、大容量的迅速发展，对电力系统供电可靠性的需求越来越高。
影响变电站电力系统安全运行的因素最重要方面是电气设备自身的安全运行问题。
变电站中大多数开关电源设备处于长期运行过程中，电源柜中的触点和母线排连接处等部位因老化或接触电阻过大而发热，而这些发热部位封闭在柜内其结果是导致热量集结加剧[1]，因此时常会出现异常温升，甚至导致火灾、人身、设备事故及大面积停电，如果不对温升采取有效的监测措施，将会危及电气设备的安全运行。
1 测温技术分类在电力系统发生事故，原因中有相当一部分与过热问题有关，因此电源开关柜母线温度在线监测问题已经成为电力系统中电源开关柜安全运行所急需解决的实际问题，这对保障电力系统安全稳定运行具有十分重要的意义。
由于开关柜长期处于运行状态，机柜内有着强大的电流和和强磁场环境，在温度测试过程中，这就要求对机柜内的温度测试需要考虑种种情况，包括，监控对象和检测仪器的隔离问题，信号传输问题，都是难于解决的问题，因此一些常规的测温方法很难适合在高压电气设备中得到应用，目前，母线温度检测主要有以下几种方案：采用普通的测温、红外测温、光纤测温、色片测温、无线测温[2]。
下面就各种测温方式进行对比介绍。
1)普通测温常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
这些温度传感器都需要金属导线传输信号，由于无法保证具有稳定的绝缘性能，无法在高压开关柜内的触点上使用。
2)红外测温优点是测量范围大，准确度高，缺点是红外成像仪无法透过柜门测量内部设备，开关柜运行时必须关闭柜门，导致红外方式无法测量，而且无法实现高压设备和温度在线检测的一体化集成，而红外测温为非接触式测温，易受环境及周围的电磁场干扰，需人工操作。
35kV高压开关柜及母线的交流耐压试验的技术方案
BPXZ—HT—108kV A/108kV调频式串联谐振试验装置一、被试品对象1、35kV，500mm²及以下，长度500m以下的电缆交流耐压试验，电容量≤0.116μF，试验频率为30-300Hz，试验电压52kV。
2、35kV/40MV A变压器的交流耐压试验,电容量≤0。
015F，试验频率为45-65Hz，试验电压68kV。
3、35kV高压开关柜及母线的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。
工作环境1.环境温度：－150C–45 0C;2.相对湿度:≤90%RH;3.海拔高度: ≤2500米;二、装置主要技术参数及功能1.额定容量:108kV A;2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流:1A；4A；5.工作频率:30—300Hz；6.波形畸变率：输出电压波形畸变率≤1％；7.工作时间:额定负载下允许连续60min；8.温升：额定负载下连续运行60min后温升≤65K;9.品质因素:装置自身Q≥30（f=45Hz）；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229—88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094。
6—96 《外壳防护等级》GB2900《电工名词术语》GB/T16927。
1~2-1997《高电压试验技术》四、装置容量确定：35kV,500mm²及以下,长度500m以下的电缆交流耐压试验，电容量≤0.116μF,试验频率为30—300Hz,试验电压52kV。
频率取50Hz试验电流 I=2πfCU=2π×50×0。
116×10—6×52×103=1。
高压电缆在线监测系统
高压电缆在线监测系统简介高压电缆在线监测系统是一种针对高压电力电缆的监测方案，可对电缆进行全面、实时、准确的监测。
该系统的主要作用是提高电力输送可靠性和供电质量，防止事故发生，以及减少停电时间和维修成本。
检测项目高压电缆在线监测系统主要监测以下几个项目：1. 温度检测高压电缆的温度是影响其使用寿命的主要因素之一，而高压电缆在线监测系统可对电缆温度进行实时监测，及早发现异常情况，确保电缆的安全运行。
2. 声波检测高压电缆线路中存在着一些不良的接头、内部缺陷等问题，会产生声波信号，因此声波监测是监测电缆线路状态的一项重要手段。
3. 电流检测电缆的电流是否正常，是评估其运行状态的关键指标之一。
高压电缆在线监测系统可以实时监测电流的变化，以确定电缆是否正常运行。
4. 电压检测电压是影响电力输送稳定性的主要因素之一。
高压电缆在线监测系统可以实时监测电压的变化，以保证电力输送质量。
原理高压电缆在线监测系统的主要原理是采用传感器自动捕捉电缆中的信号，并将信号传输到机房内的监测设备中进行分析处理。
当监测设备检测到异常情况时，会对运维人员自动报警，及时处理故障，防止事故的发生。
优点高压电缆在线监测系统具有以下几个优点：1. 无需停电高压电缆在线监测系统无需对电缆进行拆卸，也无需人员进入现场，即可实现全面监测。
2. 实时监测系统可以实时监测电缆的状态，能够及早发现异常情况，以强化电缆的监管。
3. 精准诊断高压电缆在线监测系统结合了多种检测手段，能够实现精准诊断，并能够有效地防止误报和漏报情况的发生。
4. 系统升级方便该系统采用智能化设备，可以根据厂家的需求，随时进行升级以适应更多的使用环境和监测需求。
高压电缆在线监测系统是智能化的高压电缆监测方案，具有多项优点。
通过系统的实时监测，能够及早发现异常情况，并及时处理故障，保障供电质量和电缆的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【学员问题】高压母线在线测试温度?
【解答】在电力系统中，高压开关、GIS(气体绝缘变电站)等高压电器和载流母线等电力设备在负载电流过大时会出现温升过高，最后温度有可能使相邻的绝缘部件性能劣化，甚至击穿。
据统计，电力系统发生事故原因中有相当部分与过热问题有关，因此采取有效措施监测母线及电接触温度是电力系统需要解决的课题。
运行中的载流母线、高压开关等处于高电位，其温度测量装置具有以下特点：
a.处于高电压环境中;
b.允许系统在短时间内过载运行，但必须在母线温度危及运行安全之前发出报警信号;
c.由于温升是由负载电流引起的，温度随负载(时间)而变化，因此需要实时在线监测并按规定的时间间隔记录;
d.母线温度是电力系统状态参数之一，为综合监测系统状态，要求母线温度测量装置数字化输出，以便于计算机处理，并可与其他电气参数相配合，成为电力在线监测系统的一部分。
1、高压母线温度测量技术现状
母线处于高电位，目前国内专门用于高压母线及电接触发热测量的仪器还很少。
温度监测的主要方法一是在电接触表面涂一层随温度变化颜色的发光材料，通过观察其颜色变化来大致确定温度范围，这种方法准确度低、可靠性差，不能进行定量测量;另外一种方法是利用光(红外)辐射特性的红外测温仪，它能测量0℃~200℃之间温度，基本误差为±(1%×t十0.5%)，准确度较高，但由于需要光学器件，在高压开关柜等特定场合使用不太方便，而且价格也比较高，推广应用有一定困难。
2、高压母线温度测量解决方案
根据高电压作业环境下温度测量的特点，母线和电接触温度测量装置采取温度就地测量，数据遥送地面，由计算机进行处理的方法。
温度传感器由浮动充电电池供电，减少高低压之间的电气联系，采用全数字方式工作，抗干扰能力强、精度高、体积小。
经系统综合测试，其工作稳定可靠，能够满足高压母线温度测量的要求。
2.1数字温度传感器的研制
在本装置中，采用热敏电阻作为温度传感器：与金属材料相比，热敏电阻的电阻率温度系数为金属材料的10倍~100倍，甚至更高，而且根据选择的半导体材料不同，电阻率温度系数可有-6%/℃~+60%/℃范围的各种数值，而且由于半导体材料电阻率远高于金属，因此热敏电阻的尺寸可以很小。
例如，珠形热敏电阻可小至直径为0.2mm的珠形体，这样微小的测温元件不仅热惯性小、响应速度快、对待测的环境影响很小，而且可以用于测量非常狭窄空间的温度，例如空隙、高压触头间隙等。
由于热敏电阻不存在类似使用热电偶时的冷端补偿问
题，也无需考虑线路引线电阻和接线方式对测温精度的影响，因此使用比较方便。
由于NTC 负温度系数热敏电阻具有性能稳定、灵敏度高、动态性能好、价格适中等优点，能够满足高电压环境下母线温度测量的要求，因此将NTC负温度系数热敏电阻作为优选传感元件。
为了得到数字化的温度传感信号，便于逻辑处理，在本装置中将热敏电阻阻值的变化转换为脉冲周期变化，再对脉冲计数可以得到与温度值有一定关系的数字信号，经微机处理后得到待测物体的温度值。
由热敏电阻、高精度标准电阻、电容等元件与定时触发器555构成的温度传感器电路如图1所示。
触发器555输出为方波脉冲：高电平脉冲T1=RlCln2，低电平脉冲T2=RtCln2，为减少电容C对测量精度的影响，取Tl/T2的比值作为传感信号，Rt=R1T2/Tl，由测量信号的2个脉冲Tl，T2和阻值R1计算出对应测量温度下的热敏电阻阻值R，从而由Rt-T关系曲线计算出被测温度值。
传感器的热敏电阻从电路板上引出敷贴于被测量的母线表面，传感器安装在邻近测量点的适当位置上。
2.2传感信号逻辑处理
温度传感电路中得到的信号是充放电脉冲T1，T2，为取得T1/T2的比值，用计数时钟脉冲调制T1，T2，并对其进行计数，得到T1，T2两个计数值，再由单片机进行处理。
为满足数据传输的需要，采用相邻周期的T1，T2.由于一个充放电周期约为几十毫秒，在此区间内由于热惯性，待测母线温度变化很小，可以不考虑由此造成的误差。
在传感信号逻辑处理中，主要考虑以下几点：
a.为了减小功耗，在数字温度传感器中采用CMOSIC.
b.误差：由于计数器工作时最低位计数的随机性，为了减小测量误差，计数器采用“减计数”的方法，将初始值设置成11111111(FF)状态。
在高温情况下，虽然相应的T2脉冲宽度很小，但可以得到较大的计数值，能有效地减小测量误差。
虽然在温度较低时误差会很大，但由于高压母线温度测量只在温度较高的情况下才有意义，应主要考虑在高温时的测量误差。
因此采用“减计数”的方法是正确的
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
