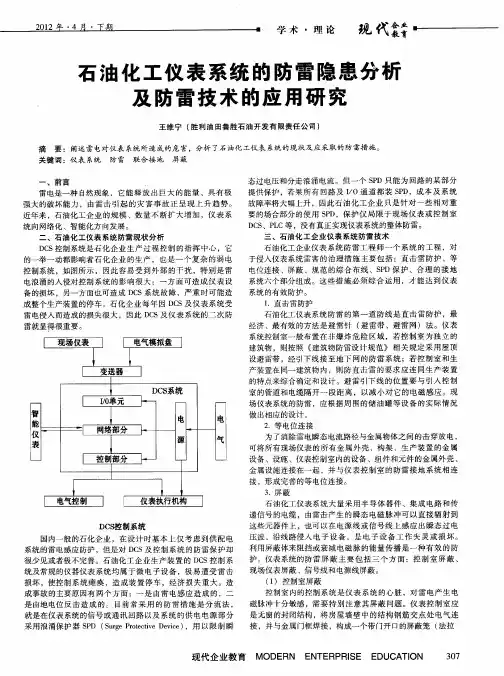

石油化工仪表系统的防雷隐患分析及防雷技术的应用研究
关键词 ：仪表 系统
一
前 言 雷 电是 一 种 自然 现 象 ，它 能 释 放 出 巨 大 的 能 量 、具 有 极
、
强大的破坏 能力 ，由雷击 引起 的灾 害 事故 正呈 现上 升 趋势 。 近年来 ，石 油化工 企业 的规模 、数 量不断 扩大增 加 ，仪表 系 统 向网络化 、智 能化方 向发展 。 二、石油化 工仪表系统 防雷现状分析 Ｄ Ｓ控 制 系 统 是 石 化 企 业 生 产 过 程 控 制 的 指 挥 中 心 ，它 Ｃ 的一举 一动都影响着石化企 业 的生产 ，也是 一个 复杂 的弱 电 控制系统 ，如图所示 ，因此 容易 受到外 部的 干扰 ，特别 是雷 电浪涌的入侵对控制系统 的影 响很大 ：一 方面可 造成仪 表设 备的损坏 ，另一方面也可造成 Ｄ Ｓ系统故 障 ，严重 时可能造 Ｃ 成整个生产装置的停车 ，石化企业每 年 因 Ｄ Ｓ及仪表 系统受 Ｃ 雷 电侵入而造成的损失很大 ，因此 Ｄ Ｓ及仪 表系统 的二次 防 Ｃ
现 代企 业教 育
ＭＯＤＥ Ｅ Ｔ Ｒ Ｒ Ｓ Ｅ Ｕ ＴＯＮ ＲＮ Ｎ Ｅ Ｐ ＩＥ Ｄ ＣＡ Ｉ
３７ ０
百 。 论 Ｉ 斟 云
爱 的 力量一 电影 《 弱点》 的教 育解 读
石 摘 飞 （ 山东丝绸纺织职业学院 山东 淄博 ２５ ０ ） ５ ３ ０ 要 ：本 文以美国电影 《 弱点》 的为例 ，结合影片情节反思 了爱在教 育中的重要作 用，指 出育人需先润心 ，爱是教 师工 电影 《 弱点》 教 育
设避雷带 ，经引下线 接至地下 网 的防雷 系统 ；若控制 室和 生 产装置 在同一建筑物 内 ，则防直 击雷 的要求应 连 同生 产装 置 的特点来综合确定 和设计 。避雷 引下线 的位置 要与 引入控制 室的管道和电缆 隔开一段 距离 ，以减小对 它 的电磁感应 。现 场仪表系统的防雷 ，应 根据周 围的储 油罐等设 备 的实 际情 况
仪表系统防雷工程设计及应用
仪表系统防雷工程设计及应用摘要：介绍了仪表系统防雷等级划分方法，结合高雷区仪表系统的防雷工程设计，从控制室建筑物、现场仪表系统、控制室内仪表系统几个方面阐述了仪表系统防雷工程的设计及应用。
关键词：防雷工程；电涌防护器；接地；雷电防护等级近年来，由于仪表系统遭受雷击或雷电电磁脉冲而造成生产装置、大型机组停车的情况屡有发生。
为保证仪表系统的正常运行，避免或减少雷电袭击导致的直接及间接经济损失，对仪表系统实施适宜的防雷工程是很有必要的。
1仪表系统雷电防护等级划分及防雷工程实施仪表系统雷电防护等级的划分，采用被保护系统的重要程度结合当地年平均雷暴日来分级确定，具体见表1。
被保护系统的社会、经济和安全重要程度主要根据安全等级的评价、事故可能伤亡人数及事故可能造成的经济损失来综合评定。
其分类可以参考SH/T 3164-2012《石油化工仪表系统防雷设计规范》的表3.3来确定。
举例：项目所在地年平均雷暴日53d/a，社会、经济和安全重要程度分类为第二类，因此根据表1综合评估，该项目仪表系统雷电防护等级按一级防护划分。
根据SH/T 3164-2012《石油化工仪表系统防雷设计规范》第5.1.2条，防雷等级为一级的区域和控制室应实施仪表系统防雷工程。
2仪表系统雷电综合防护仪表系统防雷工程是一项系统工程，由多专业配合完成，才能达到仪表系统的有效防护。
IEC1024-1 中提出外部防雷和内部防雷的概念，按此分类主要的雷电防护措施如下：外部雷电防护（直击雷防护）措施包括接闪器、引下线、接地装置等。
其作用是：拦截击向建筑物的雷击，把雷电电流从雷击点直接引入大地泄放。
内部雷电防护（感应雷、反击雷）措施包括等电位连接与接地、屏蔽、合理布线、设置电涌防护器以及采用高抗干扰度的仪表系统等。
以下主要从控制室防直击雷、现场仪表和控制室内仪表系统几方面来介绍仪表系统的防雷设计。
3控制室防直击雷设计控制室的防雷设计主要由建筑和电气专业参照GB50057《建筑物防雷设计规范》及电气专业的有关规范进行设计。
SH3081-1997石油化工仪表接地设计规范
4仪表系统防雷接地
4.0.1为了增强仪表控制系统的防雷效果，保护现场仪表、DCS及PLC的I/O卡件在遭受雷击时免遭损坏，可在现场变送器上和控制室现场电缆引入处加装浪涌保护器。浪涌保护器能将雷击时几十微秒内产生的感应电流、感应电压引入大地，以免损坏敏感的电子部件。
2保护接地
2.0.2对于安全电压值的规定，各国并不完全相同。我国习惯采用36V和12V，国外有的规定为50V和25V，日本有的公司规定60V以下的用电仪表可以不作保护接地。本规范中规定24V或低于24V供电的现场仪表，变送器、就地开关等，若无特殊要求时可不作保护接地。
3工作接地
3.0.4在仪表系统中，传输各类信号时，为了减少噪声的干扰，大量使用屏蔽电缆。当信号源没有接地时，屏蔽电缆应在控制室侧接地；当信号源本身接地时，如接地热电偶、氧化还原电极、PH值电极等，屏蔽电缆应在现场信号源侧接地。
5.0.1仪表、PLC、DCS、计算机系统等电子设备的保护接地，应接至厂区电气系统接地网，接地电阻小于4Ω。
5.0.2仪表、PLC、DCS、计算机系统等电子设备的工作接地（信号回路接地、屏蔽接地），可按以下两种方式进行：
5.0.2.1当厂区电气系统地网接地电阻值小于4Ω，且能满足仪表系统的要求而仪表制造厂又无特殊要求时，可直接接至厂区电气系统接地网；
