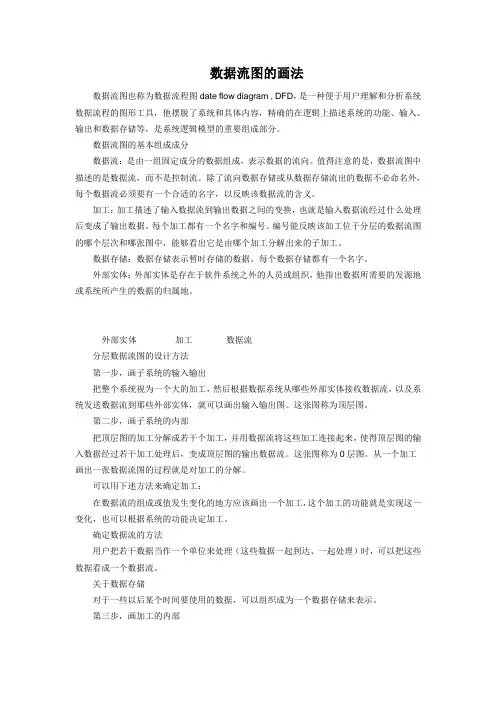

数据流图的画法数据流图也称为数据流程图date flow diagram , DFD，是一种便于用户理解和分析系统数据流程的图形工具，他摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分。
数据流图的基本组成成分数据流：是由一组固定成分的数据组成，表示数据的流向。
值得注意的是，数据流图中描述的是数据流，而不是控制流。
除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义。
加工：加工描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据。
每个加工都有一个名字和编号。
编号能反映该加工位于分层的数据流图的哪个层次和哪张图中，能够看出它是由哪个加工分解出来的子加工。
数据存储：数据存储表示暂时存储的数据。
每个数据存储都有一个名字。
外部实体：外部实体是存在于软件系统之外的人员或组织，他指出数据所需要的发源地或系统所产生的数据的归属地。
外部实体加工数据流分层数据流图的设计方法第一步，画子系统的输入输出把整个系统视为一个大的加工，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输入输出图。
这张图称为顶层图。
第二步，画子系统的内部把顶层图的加工分解成若干个加工，并用数据流将这些加工连接起来，使得顶层图的输入数据经过若干加工处理后，变成顶层图的输出数据流。
这张图称为0层图。
从一个加工画出一张数据流图的过程就是对加工的分解。
可以用下述方法来确定加工：在数据流的组成或值发生变化的地方应该画出一个加工，这个加工的功能就是实现这一变化，也可以根据系统的功能决定加工。
确定数据流的方法用户把若干数据当作一个单位来处理（这些数据一起到达、一起处理）时，可以把这些数据看成一个数据流。
关于数据存储对于一些以后某个时间要使用的数据，可以组织成为一个数据存储来表示。
第三步，画加工的内部把每个加工看作一个小系统，把加工的输入输出数据流看成小系统的输入输出流。
教你怎么画数据流图包括数据流图实例PPT课件
2021/3/9
管理信息系统》
第一步，画出关联数据流图。
S1顾客
F1订单
P 图书预订
F2汇总订单
S2 出 版 社
图书预订系统关联图
2021/3/9
管理信息系统》
第二步，逐层分解加工，画出下层DFD。注意到根据题意，当绘出系统 顶层图后并不能将所有加工分解成基本加工，还要进行二层图分解。 并在分解加工过程中逐步充实进数据存储。见图。
2021/3/9
管理信息系统》
（3）加工 加工又称处理亦称变换，它表示对数据流的操作。 加工的符号分成上、下两部分，从上到下分别是标识部分和功能描 述部分。 标识部分用于标注加工编号，加工编号应具有唯一性，以标识加工 ，以“P”开头。 功能描述部分用来写加工名。为使DFD清晰易读，加工名应简单，能 概括地说明对数据的加工行为，其详细描述在数据词典中定义。 加工要逐层分解，以求得分解后的加工功能简单、易于理解。
建立新系统的DFD是一项十分重要的工作。因为建立的DFD是系统 开发乃至系统维护的依据，是系统的重要文档之一。系统分析员要在 详细调查中，在与用户的反复交流中修改DFD，力求新建DFD是正确的 、准确的。
2021/3/9
管理信息系统》
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
21
D5 订单数目
D6
顾
P2.2
客
情
订单分类
况
D7
D4 出版社要求
P3 发送订单
F2汇总订单
S2 出 版社
优
P2.3
先
订
随时处理
单
D3
D8
数据流图的画法以及实例（精选）
数据流图的画法以及实例（精选）数据流图也称为数据流程图date flow diagram , DFD，是⼀种便于⽤户理解和分析系统数据流程的图形⼯具，他摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输⼊、输出和数据存储等，是系统逻辑模型的重要组成部分。
数据流图的基本组成成分数据流：是由⼀组固定成分的数据组成，表⽰数据的流向。
值得注意的是，数据流图中描述的是数据流，⽽不是控制流。
除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有⼀个合适的名字，以反映该数据流的含义。
加⼯：加⼯描述了输⼊数据流到输出数据之间的变换，也就是输⼊数据流经过什么处理后变成了输出数据。
每个加⼯都有⼀个名字和编号。
编号能反映该加⼯位于分层的数据流图的哪个层次和哪张图中，能够看出它是由哪个加⼯分解出来的⼦加⼯。
数据存储：数据存储表⽰暂时存储的数据。
每个数据存储都有⼀个名字。
外部实体：外部实体是存在于软件系统之外的⼈员或组织，他指出数据所需要的发源地或系统所产⽣的数据的归属地。
外部实体加⼯数据流分层数据流图的设计⽅法第⼀步，画⼦系统的输⼊输出把整个系统视为⼀个⼤的加⼯，然后根据数据系统从哪些外部实体接收数据流，以及系统发送数据流到那些外部实体，就可以画出输⼊输出图。
这张图称为顶层图。
第⼆步，画⼦系统的内部把顶层图的加⼯分解成若⼲个加⼯，并⽤数据流将这些加⼯连接起来，使得顶层图的输⼊数据经过若⼲加⼯处理后，变成顶层图的输出数据流。
这张图称为0层图。
从⼀个加⼯画出⼀张数据流图的过程就是对加⼯的分解。
可以⽤下述⽅法来确定加⼯：在数据流的组成或值发⽣变化的地⽅应该画出⼀个加⼯，这个加⼯的功能就是实现这⼀变化，也可以根据系统的功能决定加⼯。
确定数据流的⽅法⽤户把若⼲数据当作⼀个单位来处理（这些数据⼀起到达、⼀起处理）时，可以把这些数据看成⼀个数据流。
关于数据存储对于⼀些以后某个时间要使⽤的数据，可以组织成为⼀个数据存储来表⽰。
数据流图画法
数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由基本符号组成，见图5－4－1所示。
图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。
图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。
2.数据流数据流由一组确定的数据组成。
例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。
数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。
数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。
对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。
而别的数据流则必须标出名字，名字应能反映数据流的含义。
数据流不允许同名。
两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。
例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。
两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如图5－4－3(b)所示。
（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。
如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。
3.加工处理加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。
每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。
名字中必须包含一个动词，例如“计算”、“打印”等。
对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。
4.文件文件是存贮数据的工具。
软件工程数据流图的画法

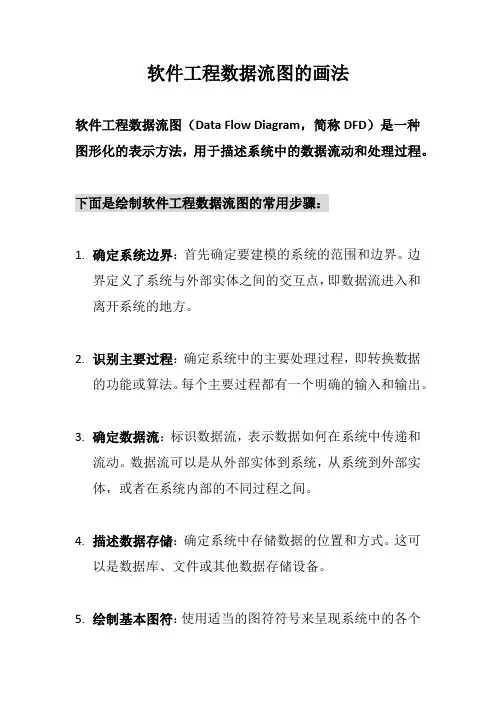

软件工程数据流图的画法软件工程数据流图（Data Flow Diagram，简称DFD）是一种图形化的表示方法，用于描述系统中的数据流动和处理过程。
