配电变压器高低压熔丝选型与使用注意事项
宋 亚 军
国网山东成武县供 电公 司 山东 成武
２ ７ ４ ２ ０ ０
【 摘 要 】改革开放 以后我 国经济得到 了快速发展 ，尤其是我 国工业企业 已经改变 了传统的能源 ，更多的工业 能源被 电能所替代，这样就给我 国电 力企业带来 了巨大的压 力。我 国电力设施在近些年不断兴建，在这个过程 中也 出现 了许多 问题 ， 供 电企 业对 于我 国电网事故作 出了总结，在 电网事 故 中起到保护作 用的熔断器，其主要 工作 原理 就是通 过熔丝熔 断对 电网进行保护 隔离。 那 么对于 电网建设过程 中配电变压器高低压熔 丝的选择也戍 为供 电企业所关注的 ， 这 不仅会对 电网产生重要的影响，也为人 民群众的生命安全提供 了基础保 障。在本文 中就简单介绍下配电变压 器高低压熔丝 如何合理选择 ，同时在熔丝投 产使用过程 中应 该注意哪些要点 问题 ，从 而确保 电网安全可靠的运 行。 【 关键词 】配电变压器 高低压熔丝 选型 使 用注意事项
变压器跌落保险高压熔丝的选择
变压器跌落保险高压熔丝的选择如250KVA变压器高压端跌落保险高压熔丝的选择计算方法是：I=S/(1.732*10*0.75).I是电流，S是容量，1.732就是根号3啦，0.75是一般的功率因数。
I=250/(1.732*10*0.75)=19.25A选择熔丝Ie=20A.如何正确选用变压器熔断器保护熔断器由于结构简单，运行维护方便，价格低廉，所以一直在低压小容量的电网中广泛应用。
在高压电网上使用的熔断器，虽有限流式和跌落式等种类，但使用量大的则是户外跌落式熔断器。
农村配电网使用的跌落式熔断器。
存在着熔管自动跌落，铜铝接触不良，导电系统过热，触头熔焊，熔管变形或烧坏，合闸操作动触头摇摆，特性曲线不稳定，不能可靠动作等问题。
甚至造成变压器高压绕组谐振过电压，在断开保障电流时，产生反喷造成相间短路或烧坏熔断器。
这主要是由于产品的电气机械.性能、制造质量、选择不匹配和运行维护等方面的原因造成的。
为了保证熔断器的安全运行，除对产品质量运行整顿、改进和提高外，还要正确地选择和使用，应符合可靠性、选择性和灵敏性的要求，不致于发生误动和拒动，因此首先要正确地选择其额定电流和额定断流容量。
小容量的变压器，一般采用熔断器保护。
低压倒熔断器可根据变压器的额定电流并适当考虑其过负荷能力，即熔丝额定电流等于或略大于变压器的额定电流进行选择。
变压器高压倒的熔断器，为保证其有选择性地动作，应与低压侧熔断器保持一定的关系：容量在150千伏安以下的变压器，可按其额定电流的2～3倍选择;容量在150千伏安以上的变压器，按其1.5～2倍的额定电流选择。
按此原则，320千伏安以下容量的变压器，高压侧熔丝选择可参照表1。
熔丝通过的电流与熔化时间(秒)的关系称为安秒特性。
也可根据安秒特性进行熔丝选择，要求高低压熔丝安秒特性曲线的时限阶段大于0.5秒。
熔断器是一种依靠自身能量灭弧的开断电器，因此选择熔断器时还应考虑其额定断流容量，并与技装地点的实际短路容量相匹配。
变压器高压熔丝对照表
变压器高压熔丝对照表变压器高压熔丝对照表：1、100伏熔丝：电压容量100伏，熔断能力10A，外形尺寸22×117mm2、125伏熔丝：电压容量125伏，熔断能力15A，外形尺寸22×117mm3、150伏熔丝：电压容量150伏，熔断能力20A，外形尺寸22×117mm4、175伏熔丝：电压容量175伏，熔断能力25A，外形尺寸22×117mm5、200伏熔丝：电压容量200伏，熔断能力30A，外形尺寸22×117mm6、225伏熔丝：电压容量225伏，熔断能力35A，外形尺寸22×117mm7、250伏熔丝：电压容量250伏，熔断能力40A，外形尺寸22×117mm8、275伏熔丝：电压容量275伏，熔断能力45A，外形尺寸22×117mm9、300伏熔丝：电压容量300伏，熔断能力50A，外形尺寸22×117mm10、325伏熔丝：电压容量325伏，熔断能力55A，外形尺寸22×117mm11、350伏熔丝：电压容量350伏，熔断能力60A，外形尺寸22×117mm13、400伏熔丝：电压容量400伏，熔断能力70A，外形尺寸22×117mm14、425伏熔丝：电压容量425伏，熔断能力75A，外形尺寸22×117mm15、450伏熔丝：电压容量450伏，熔断能力80A，外形尺寸22×117mm16、475伏熔丝：电压容量475伏，熔断能力85A，外形尺寸22×117mm17、500伏熔丝：电压容量500伏，熔断能力90A，外形尺寸22×117mm18、525伏熔丝：电压容量525伏，熔断能力95A，外形尺寸22×117mm19、550伏熔丝：电压容量550伏，熔断能力100A，外形尺寸22×117mm20、575伏熔丝：电压容量575伏，熔断能力105A，外形尺寸22×117mm21、600伏熔丝：电压容量600伏，熔断能力110A，外形尺寸22×117mm22、625伏熔丝：电压容量625伏，熔断能力115A，外形尺寸22×117mm23、650伏熔丝：电压容量650伏，熔断能力120A，外形尺寸22×117mm24、675伏熔丝：电压容量675伏，熔断能力125A，外形尺寸22×117mm26、725伏熔丝：电压容量725伏，熔断能力135A，外形尺寸22×117mm27、750伏熔丝：电压容量750伏，熔断能力140A，外形尺寸22×117mm28、775伏熔丝：电压容量775伏，熔断能力145A，外形尺寸22×117mm29、800伏熔丝：电压容量800伏，熔断能力150A，外形尺寸22×117mm30、825伏熔丝：电压容量825伏，熔断能力155A，外形尺寸22×117mm31、850伏熔丝：电压容量850伏，熔断能力160A，外形尺寸22×117mm32、875伏熔丝：电压容量875伏，熔断能力165A，外形尺寸22×117mm33、900伏熔丝：电压容量900伏，熔断能力170A，外形尺寸22×117mm34、925伏熔丝：电压容量925伏，熔断能力175A，外形尺寸22×117mm35、950伏熔丝：电压容量950伏，熔断能力180A，外形尺寸22×117mm36、975伏熔丝：电压容量975伏，熔断能力185A，外形尺寸22×117mm37、1000伏熔丝：电压容量1000伏，熔断能力190A。
高(低)压熔断器及熔丝选择标准
熔丝额定电流（A）
额定电流（A）
熔丝额定电流（A）
5
0.48
3
7.2
7.5
0.296
3
14.4
15
0.58
3
14.4
15
15
1.44
3
21.6
25
0.87
3
21.6
25
20
1.92
3
28.8
30
1.16
3
28.8
30
25
2.4
5
35
45
1.45
3
35
45
30
2.88
19.24
30
288
280
11.54
15
288
280
240
23.1
45
345
400
13.85
20
345
400
315
30
50
451
500
18.5
30
451
500
560
53.87
60
806
800
32.4
50
806
800
5
43.2
45
1.78
5
43.2
45
50
4.81
7.5
72
75
2.89
5
72
75
75
7.21
10
108
120
4.34
7.5
108
120
100
9.62
15
144
150
5.8
10
配电变压器高低压侧熔丝如何选择
变压器熔丝选择应按熔丝的安一秒特性曲线选型。
如没有特性曲线可按以下规定选用：
①一次熔丝的额定电流按变压器额定电流的倍数选定，10-100kVA变压器为1-3倍；100kVA 以上变压器为1.5-2倍。
干式变压器温控器
②多台变压器共用一组熔丝时，其熔丝的额定电流按照各变压器额定电流之和的1.0-1.5倍选用。
③二次熔丝的额定电流按变压器二次额定电流选用。
④单台电动机的专用变压器，考虑起动电流的影响，二次熔丝额定电流可按变压器额定电流的
1.3倍选用。
⑤熔丝的选定应考虑上下级保护的配合。
高压熔丝的选择最大规格不宜超过40A，规格越大，故障熔断时间越长。
根据熔丝的熔断特性曲线，在0.1秒内使熔丝熔断的电流应不小于其额定电流的20倍：即短路点发生在分支干线处时，短路电流可能达到800A时才会在0.1秒内熔断。
熔丝在0.5秒内熔断的电流于是熔丝额定电流的4倍即160A。
低压熔丝的选择，变压器低压侧熔丝可按变送器的额定电流或过负荷能力来选择，一般按过负荷20%选择。
对于分支线上或重合保险的熔丝选择，要保证各熔丝相互之间的选择性。
两级保护之间，熔丝的额定电流最少应相差一级。
装在变送器高压侧的熔断器，应与供电线路的继电保护装置相互配合。
熔丝的熔断时间应小于电源侧的继电保护的动作时间。
配电变压器高低压熔丝安装及使用注意事项
1、在安装熔丝过程中要控制用力程度，防止用力过猛导致熔丝损坏。
使用过一段时间的熔丝往往会改变原有放置位置和受力点，这点必须引起广大电气人的注意，不然发生电网事故时，可能存在电流增大却不能确保熔丝及时熔断的现象。

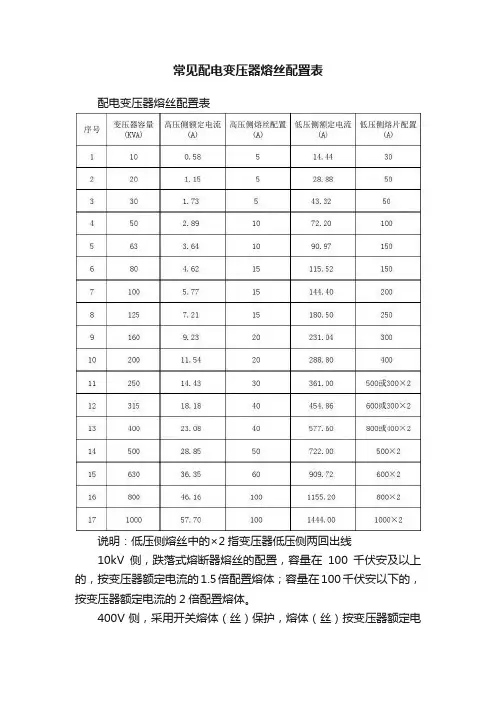

常见配电变压器熔丝配置表
常见配电变压器熔丝配置表
配电变压器熔丝配置表
说明：低压侧熔丝中的×2指变压器低压侧两回出线
10kV侧，跌落式熔断器熔丝的配置，容量在100千伏安及以上的，按变压器额定电流的1.5倍配置熔体；容量在100千伏安以下的，按变压器额定电流的2倍配置熔体。
400V侧，采用开关熔体（丝）保护，熔体（丝）按变压器额定电
流配置。
采用塑壳空气开关保护，开关额定电流按变压器额定电流的1.3倍选择。
馈（分）线开关额定电流，按出线回路数平均分配变压器额定电流的1.2倍选择。
一般情况下总开关开断电流不小于50kA，馈（分）线开关开断电流不小于35kA，总开关配置三段式过流保护（瞬时、短延时、长延时），缺相保护及故障类显示指示灯；馈（分）线开关设二段式过流保护（瞬时、长延时）。
变压器高压熔丝的选择计算
变压器高压熔丝的选择计算变压器高压熔丝的选择计算是为了确保变压器的正常运行和保护电路的安全。
在变压器的高压侧，通常需要安装熔断器或熔断开关以保护变压器和下游电气设备。
选择正确的高压熔丝需要考虑多个因素，如变压器的额定容量、负荷电流、短路电流等。
首先，我们需要确定变压器的额定容量。
变压器的额定容量指的是变压器能正常运行和传输的功率大小。
在选择高压熔丝时，我们应根据变压器的额定容量进行选择。
一般情况下，变压器的额定容量可从设备的名称牌上查看，通常以千伏安（kVA）为单位。
接下来，我们需要确定变压器的负荷电流。
负荷电流是指变压器在额定负载下所需的电流值。
根据变压器的额定容量和变压器的额定电压，我们可以通过计算得到变压器的负荷电流。
计算公式如下：负荷电流（A）= 变压器额定容量（kVA）/（根号3 × 变压器额定电压（kV））在计算负荷电流时，需要注意采用恒定或极端负载条件来计算。
一般来说，我们应该采用极端负载条件下的最大负荷电流来选择高压熔丝，以确保能够满足最高负荷条件下的保护需求。
此外，我们还需要考虑变压器的短路电流。
短路电流是指在变压器的高压侧出现短路时所产生的电流。
变压器的短路电流通常由供电系统和变压器的参数决定。
在选择高压熔丝时，我们需要确保所选熔丝的熔断能力能够满足变压器高压侧的短路电流。
为了选择合适的高压熔丝，我们需要参考熔丝的技术规格表。
熔丝的技术规格表列出了各种电流、电压和熔断能力的熔丝。
根据变压器的负荷电流和短路电流，我们可以选择能够满足这些要求的熔丝。
在选择熔丝时，还需要考虑熔丝的动作特性。
熔丝的动作特性是指熔丝在超过其额定电流时的保护动作时间。
根据需要对电路进行的不同类型保护，我们可以选择不同动作特性的熔丝，如超速熔断器、快速熔断器和延时熔断器等。
最后，在选择高压熔丝时，我们需要注意正确安装和合理配备熔丝座。
熔丝座的额定电压和电流应与所选熔丝相匹配，以确保熔丝能正常工作并正确保护电路。
变压器高低压熔丝配置表电子教案
序号
变压器容量( kva)
高压侧电流(A)
高压侧熔丝型号(A)
低压侧电流(A)
低压侧熔丝型号(A)
1
5
0.29
3
7.22
10
2
10
0.58
3
14.43
20
3
20
1.15
3
28.87
30
4
30
1.73
5
43.30
50
5
50
2.89
10
72.17
75
6
80
4.62
10
115.47
150
BLV、BV单根电线在空气中敷设允许截流量
截面
（平方毫米）
长期连续负荷允许载流量（A）
备注
铜芯
铝芯
穿铁管和塑管敷设时，不应采用本表数据
2．5
32
25
4
42
32
6
55
42
7
100
5.77
15
144.34
150
8
125
7.22
15
180.43
200
9
160
9.24
20
230.95
250
10
200ห้องสมุดไป่ตู้
11.55
20
288.68
300
11
250
14.43
25
360.85
400
12
315
18.19
30
454.68
500
13
400
23.09
40
577.37
10kV及以下配电线路杆上设备部分设计要则2010
10kV及以下配电线路杆上设备部分设计要则一、单相变杆上设备1、终端杆、直线杆杆上单相变安装图均按低压出线方式及安装台数（电缆和架空、单台和两台）与低压配电箱布置方式组合成各种典型安装图。
2、电杆的选用：推荐城市区域选用15米ø190梢径型杆；农村区域可选用12米ø190梢径型杆。
3、变压器安装方式采用吊挂加托担保护。
安装高度不低于4米。
安装节点采用防盗螺栓，安装完成后将节点螺栓焊死。
4、高压引下线采用绝缘线JKLYJ-10-50，变压器低压侧至低压配电箱电缆根据变压器容量选择。
低压配电箱出线视需要选择电缆敷设或架空绝缘或裸（农村电网）导线架设。
低压电缆应有保护管保护，保护管内径不小于电缆外径的1.5倍，施工完成后，保护管管口应用防火泥封堵密实。
5、过电压保护及接地：（1）、保护：为防止线路侵入的雷电波过电压，在杆上单相变高压侧安装一组避雷器HY5WS-17/50。
（2）、电杆周围做集中接地，接地电阻应不大于10欧姆。
6、低压电气接线：（1）、单相变的低压均需经低压配电箱出线。
出线回路根据需要采用1~2路。
（2）、低压侧可采用三极塑壳断路器，彻底隔离变压器与用户的联络，相线和中性线均接入塑壳断路器。
（3）、电能计量装置可根据省公司有关要求配置。
（4）、由于单相变容量较小，本典设不考虑安装低压电容器作集中补偿。
7、变压器高压侧安装一组高压跌落，高压跌落熔丝按下表选择：表1 ：配电变压器一次侧熔丝配置表8、使用范围（1）、设计图集仅适用于容量为不大于80kVA的单相变压器。
（2）、对于单相负荷相对集中的城市、农村供电区域，如一般居民住宅小区、别墅区、街道居民点、农村地区等，应结合实际情况，因地制宜地积极推广应用10kV单相变压器。
二、三相变杆上设备1、配变台架、综合配电箱安装（1）、配电变压器台架应设在负荷中心或重要负荷附近便于更换和检修设备的地方。
其容量应考虑负荷的发展，运行的经济性等。
胜天交直流熔丝配置表
4. 操作队交直流熔丝（控制开关）运行维护标准化作业指导卡1总则1.1 交直流回路的熔丝（控制开关）应满足逐级配合的原则，级差符合有关规程要求。
1.2 操作队应建立变电站每个回路交直流熔丝（控制开关）的参数表，即交直流熔丝（控制开关）配置一览表（格式参见附件1～附件3）或直接在交直流系统图（含电压互感器二次回路）中标明各回路熔丝（控制开关）参数，通过交直流系统图或交直流熔丝（控制开关）配置一览表可以清晰核对熔丝的上下级配合关系。
1.3 备用熔丝（控制开关）运行维护要求。
（1）每种型号熔丝，变电站中应至少有3个备品，每种型号控制开关，变电站应根据实际情况有足够的备品。
（2）备用熔丝（控制开关）应定量定位、分类存放并确保质量良好，在存放备用熔丝（控制开关）的地方应有备用熔丝使用情况登记表。
2 建立交直流熔丝（控制开关）检查核对制度2.1操作队应建立熔丝（控制开关）检查更换记录表（具体格式参见变电站管理规范），定期对熔丝（控制开关）进行检查。
对存在问题的应及时进行更换，并做好记录。
2.2 运行人员结合停电对各回路的熔丝（控制开关）进行检查，主要检查项目。
（1）对照交直流熔丝（控制开关）配置一览表或图检查各回路熔丝（控制开关）额定电流等参数是否符合要求，对不符合要求的要及时报告有关技术管理部门并进行处理，防止熔丝（控制开关）越级熔断（脱扣）。
（2）熔丝（控制开关）是否完好，对存在接触不良或端帽松动等问题要及时处理。
（3）检查直流回路所用控制开关是否使用专用直流控制开关。
（4）对更换的熔丝（控制开关）要做好记录。
3附件3.1 站用交流系统熔丝（控制开关）配置一览表（范本）（见附件1）3.2 直流系统熔丝（控制开关）配置一览表（范本）（见附件2）3.3 电压互感器熔丝（控制开关）配置一览表（范本）（见附件3）附件1：66kV六合变电站用交流系统熔丝（控制开关）配置一览表23456789附件2：66kV六合变电站直流系统熔丝（控制开关）配置一览表10电压互感器熔丝（控制开关）配置一览表5. 变电站直流接地故障处理标准化作业指导卡注 1. 如运行人员按上述处理步骤仍无法确定接地故障位置，应及时通知有关专业人员处理。
