捷能汽轮机之汽轮机调速系统篇
捷能汽轮机之汽轮机调速系统篇
电调
一：自动调节
1、自动调节：使被调量或被调参数按要求规律变化。
2、蒸汽轮机自动调节的基本法：
● 汽轮机的工作介质：蒸气
● 发电用汽轮机的能量转换过程：蒸汽的能——轴系的机械能（动能）——电能
● 函：
● 汽轮机的功率公式：
N=D0xΔHxη0i/3600 KW
D：蒸汽流量kg/h
H：蒸汽透平的绝热函降kJ/kg
Δ
η0i：汽轮机的效率
N：功率
● 被调量或调节参数：表象看：转速、功率、排汽压力、进汽压力、抽汽压力等
●实际调节量或参数：蒸汽流量、调节汽阀的开度
I二：电调系统的定义、分类和组成
1、电调系统的定义：在全液压调节的基础上，某些环节由电子产品所代替的调节系统。
优点：精度高、更稳定、操作便
缺点：安全性能低——通过冗余和保护来解决
2、分类：
厂产品：KD系列K系列
按反馈式分：电反馈、液压反馈、机械反馈
按所选用的电调产品分：Woodward系列、ABB系列、HLS系列、新华系列等3、电调系统与液压调节系统的比较：

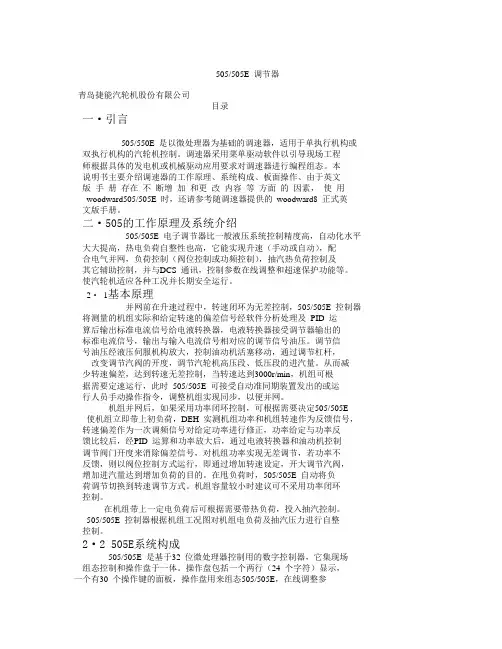

三：常用的电调产品及介绍
（1）组成：数字调节器+电液转换器
（2）厂家：WoodWard、HLS、新华等
（3）作用：
数字调节器（CPU）：采集各种需要的数据和接收用户的指令，按照预先设定的程序进行运算、判断、比较等操作，决定输出的状态或大小。
指令
电液转换器：把数字调节器输出的电信号转换成一定的液压信号
(5)外观：505/505E：
正面：显示屏、数字键、功能键、选择键等
背面：接线端子、通讯接口、电源接口
(6)输入/输出（以505E为例）
输入：模拟量8个2个必选（转速输入）+6个可选
开关量16个4个必选：停机NC、复位、转速升、转速降
12个可选（如果是发电用机组，GB（发电机油开关）和TB（电网油开关）是必选的）
输出：模拟量8个2个必选（执行器）+6个可选
开关量8个2个必选：报警、停机NC
6个可选
（7）电源：三种24VDC
110VAC/110VDC
220VAC
505E/505本身具备断电延时功能，以便断电时顺利地切换到UPS供电。
（8）505/505E的三种模式
程序模式：停机状态下对调节器进行编程组态，或者在运行中查看编程容。
运行模式：调节器接收参数和指令，运行程序，对机组进行有效控制。
服务模式：故障诊断及部参数的更改。
所有的模式的操作都可以就地在面板上操作完成。
运行时一些常用的指令可以通过组态好的开关量输入来完成。
通信式有两种：ASCII，RTU
除了个别功能外，以上三种模式的决大多数操作都可以通过通信完成。
(9)基本控制原理图
(9)电液转换器
CPC Voith阀DDV阀摩根阀等
电器部分：电源（24VDC）、信号输入（4～20mA）、输出
液压部分：压力源（高压油）、泄油、工作油压
特点：信号输入（4～20mA）与工作油压成线形关系
调整：通过电位器调整工作油压，使其输出压力与输入的信号一一对应并且为设计值。
高频震荡：防卡涉
I四：几个典型的调节系统的分析
1、青汽厂单抽12MW全液压调节系统
（1）重要的几个系统图
调节保安油路系统图
热力系统图
电气保护系统图
外部油管路系统图
（2）调节保安油路系统图
组成：调节部分+保安部分（机械式）+部分油系统
调节部分：
一次脉冲油路：主油泵、一次脉冲节流、压力变换器、高压错油门、高压油动机
二次脉冲油路：主油泵、二次脉冲节流、压力变换器、低压错油门、低压油动机
系统图、油路图、工作原理
工作原理：
纯凝工况：抽汽不投入，抽汽调压器解除；二次节流旋塞关闭，低压油动机全开。
电负荷↓→转速↑→主油泵出口油压P1↑→压力变换器滑阀上移，f2↓→一次脉冲油压P01瞬间↑→错油门滑阀上移，油动机下腔室进油，上腔室回油，调节汽阀关小→转速↓
反馈：油动机上移→反馈窗口f3↑，当|△f2|=|△f3|，流量重新平衡，P01回到平衡
状态，错油门滑阀回到平衡位置，油动机静止，调节系统平衡。
增加负荷：手摇同步器（向下）→压力变换器滑阀下移，f2↑→一次脉冲油压P01瞬间↓→错油门滑阀下移，油动机上腔室进油，下腔室回油，调节汽阀开大→负荷↑
反馈：油动机下移→反馈窗口f3↓，当|△f2|=|△f3|，流量重新平衡，P01回到平衡状态，错油门滑阀回到平衡位置，油动机静止，调节系统平衡。
抽汽工况：特点：同时调整电负荷和热负荷
增加负荷：手摇同步器（向下）→压力变换器滑阀下移，f2↑、f02↑→一次脉冲油压P01瞬间↓、二次脉冲油压P02瞬间↓→高低压错油门滑阀下移，高低压油动机上腔室进油，下腔室
回油，高低压调节汽阀开大→负荷↑
Q2
Q1
反馈：同上
对热负荷的影响：高压调节汽阀↑→Q0↑,N1↑
低压调节汽阀↑→Q2↑,N2↑
因为：Q0=Q1+Q2 （不考虑汽封漏汽等的影响）
当△Q0=△Q2时，Q1保持不变，即热负荷维持不变
热负荷波动对调节系统的要求：
热负荷↓→抽汽压力↑→抽汽调压器滑阀上移→f3↓,f03↑→一次脉冲油压P01瞬间↑、二次脉冲油压P02瞬间↓→高压错油门滑阀上移，高压油动机下腔室进油，上腔室回油，高压调节汽阀关小；低压错油门滑阀下移，低压油动机上腔室进油，下腔室回油，低压调节汽阀开大→热负荷↓
对电负荷的影响：高压调节汽阀↓→Q0↓,N1↓
低压调节汽阀↑→Q2↑,N2↑
因为：N= N1+ N2
当∣△N1∣=∣△N2∣时，N保持不变，即电负荷维持不变
当然，由于计算和加工上的误差，热电互不干扰只是相对的，并非绝对的。
(4)保安部分：
轴向位移遮断器：
危急遮断器、危急遮断油门：
电磁阀
启动阀：
油路遮断阀：
湿式电磁换向阀
压力变换器甩负荷保护：
2、青汽厂KD系列调节系统图（1）
指令
框图
传感器
数字运算器（CPU）
电液转换器
调节滑阀
错油门
油动机及连杆汽阀
转子
（2）组成
（3）系统图、油路、工作原理
(5)工作原理
当CPC1出口压力升高时→调节滑阀上移,f2↑→一次脉冲油压P01瞬间↓→错油门滑阀下移，油动机上腔室进油，下腔室回油，调节汽阀开大CPC1每输出一个压力，对应调节汽阀一个开度，且成线形关系。
CPC2及二次脉冲油路一样。
因为S1=1/2S0
所以P0=1/2P1
(4)工作原理
当CPC1出口压力升高时→调节滑阀上移,f2↑→一次脉冲油压P01瞬间↓→错油门滑阀下移，油动机上腔室进油，下腔室回油，调节汽阀开大CPC1每输出一个压力，对应调节汽阀一个开度，且成线形关系。
CPC2及二次脉冲油路一样。
(5)启动阀和错油门底托的作用
四：电液调节机组的调试运行
1、接线按接线图接
2、跳线（505/505E/CPC）
3、组态
4、静态调试
5、启机
三种启机式：自动半自动手动自动启机过程：。
