电类发明专利申请实例
一种锂离子电池的充电方法[发明专利]
![一种锂离子电池的充电方法[发明专利]](https://img.taocdn.com/s3/m/b3b65599d0f34693daef5ef7ba0d4a7302766cdd.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910610644.5(22)申请日 2019.07.08(71)申请人 江苏塔菲尔新能源科技股份有限公司地址 211100 江苏省南京市江宁区空港经济开发区蓝天路249号申请人 东莞塔菲尔新能源科技有限公司 深圳塔菲尔新能源科技有限公司(72)发明人 董秋实 李恺 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 张春水 杜嘉伟(51)Int.Cl.H01M 10/44(2006.01)(54)发明名称一种锂离子电池的充电方法(57)摘要本发明公开了一种锂离子电池的充电方法，包括N个充电阶段，针对各充电阶段分别预设有一对应的充电倍率、充电截止电压和最小电流；各充电阶段包括：采用预设的充电倍率对锂离子电池进行恒流充电，直至电压达到该阶段的充电截止电压；使用充电截止电压进行恒压充电，直至电流达到该阶段的最小电流；重复进行N个充电阶段后停止充电；第N个充电阶段中，充电截止电压等于充电上限电压V B ，最小电流为I ＝0.05C0，C0为电芯容量。
本发明通过优化阶梯充电方式，有效地缩短了锂电池的充电时间，提高了充电效率；此外，本发明提供的阶梯充电方式降低了对电池寿命的影响，从而在提高充电效率的同时延长了电池的使用寿命。
权利要求书1页 说明书5页 附图2页CN 110165321 A 2019.08.23C N 110165321A1.一种锂离子电池的充电方法，其特征在于，包括N个充电阶段，针对各所述充电阶段分别预设有一对应的充电倍率、充电截止电压和最小电流；各所述充电阶段包括以下步骤：采用预设的充电倍率对锂离子电池进行恒流充电，直至电压达到该阶段的充电截止电压；使用所述充电截止电压进行恒压充电，直至电流达到该阶段的最小电流；重复进行N个充电阶段后停止充电；第N个充电阶段中，充电截止电压等于锂离子的充电上限电压VB ，最小电流为I＝0.05C0，C0为电芯容量。
永动式发电机[发明专利]
![永动式发电机[发明专利]](https://img.taocdn.com/s3/m/f2781a71326c1eb91a37f111f18583d049640f6e.png)
[19]中华人民共和国国家知识产权局[12]发明专利申请公开说明书[11]公开号CN 1210944A[43]公开日1999年3月17日[21]申请号98108653.5[21]申请号98108653.5[22]申请日98.5.22[71]申请人马琛恩地址745000甘肃省西峰市安定路25号庆阳地区中级人民法院[72]发明人马琛恩[51]Int.CI 6F03G 7/10权利要求书 2 页 说明书 5 页 附图 5 页[54]发明名称永动式发电机[57]摘要本发明属于发电装置,是一种靠纯自然力开动的不消耗能源物质型发电装置。
由发电机和自动空气能量采收动力装置构成。
通过在机械运动中使阻力空气流经导流箱进入增压腔内增压加速后产生的高速气流,冲击惯力叶轮飞速旋转,带动液压泵向喷射器贮压缸中输入压力液,再通过液压喷射来推动液压转子转动作功发电。
适于各种大、中、小型发电站及家庭等发电之用。
其动力系统还可作其它机械装置的动力,或作交通工具独立使用。
98108653.5权 利 要 求 书第1/2页 永动式发电机1、一种永动式发电机。
由发电装置与自动采能动力装置构成。
发电装置与现有各种机械式发电装置构造一致，其动力装置属于自然力利用式不消耗能源物质型机械装置。
其特征是，所说的自动采能动力装置是一种靠空气能量和液体压力开动的纯自然力利用型自动能量采收动力装置。
由采能系统、储能系统和能量释放作功系统构成。
采能系统由风口[1]、导流箱[2]、增压腔[4]、惯力叶轮[6]等构成；贮能系统由液压泵[7]、贮压缸[9]、蓄电池[25]、贮液箱[24]、车用补偿发电机等构成；能量释放作功系统由喷射器[8]、液压转子[18]、调速控制器[17]、车用马达[28]等构成。
其工作原理是，在机械运转装置的运动部位设置风口，将风口置于与空气接触或具有一定压强存在的气体环境中，使其在运动中让与风口相对作用的阻力空气自动进入风口，经过导流箱的空气通道进入增压腔内自动增压加速后，在冲出增压腔口的过程中，靠增压气流的冲击力带动惯力叶轮旋转，使与之联接的液压泵工作，向贮压缸中注入压力液使能量储存，然后通过喷射器喷射高压液流束，冲击液压转子转动，从而带动整个机械运转作功。

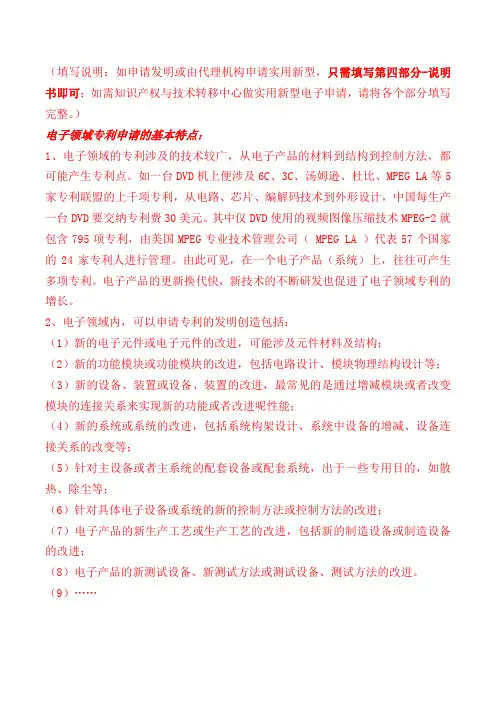

05-电子类专利撰写模板地大
（填写说明：如申请发明或由代理机构申请实用新型，只需填写第四部分-说明书即可；如需知识产权与技术转移中心做实用新型电子申请，请将各个部分填写完整。
）电子领域专利申请的基本特点：1、电子领域的专利涉及的技术较广，从电子产品的材料到结构到控制方法，都可能产生专利点。
如一台DVD机上便涉及6C、3C、汤姆逊、杜比、MPEG LA等5家专利联盟的上千项专利，从电路、芯片、编解码技术到外形设计，中国每生产一台DVD要交纳专利费30美元。
其中仅DVD使用的视频图像压缩技术MPEG-2就包含795项专利，由美国MPEG专业技术管理公司（ MPEG LA ）代表57个国家的24家专利人进行管理。
由此可见，在一个电子产品（系统）上，往往可产生多项专利。
电子产品的更新换代快，新技术的不断研发也促进了电子领域专利的增长。
2、电子领域内，可以申请专利的发明创造包括：（1）新的电子元件或电子元件的改进，可能涉及元件材料及结构；（2）新的功能模块或功能模块的改进，包括电路设计、模块物理结构设计等；（3）新的设备、装置或设备、装置的改进，最常见的是通过增减模块或者改变模块的连接关系来实现新的功能或者改进呢性能；（4）新的系统或系统的改进，包括系统构架设计、系统中设备的增减、设备连接关系的改变等；（5）针对主设备或者主系统的配套设备或配套系统，出于一些专用目的，如散热、除尘等；（6）针对具体电子设备或系统的新的控制方法或控制方法的改进；（7）电子产品的新生产工艺或生产工艺的改进，包括新的制造设备或制造设备的改进；（8）电子产品的新测试设备、新测试方法或测试设备、测试方法的改进。
（9）……一、说明书摘要本发明（实用新型）公开了一种XXXl简要写明发明（实用新型）的名称、技术方案的要点以及主要用途，尤其是写明发明内容主要的技术特征（构造和/或电连接关系），获得的有益效果。
注意：字数不超过300字。
二、摘要附图指定一幅最能从整体上反映本发明的图。
发明专利申请书范文四篇
发明专利申请书范文四篇篇一：发明专利申请书范文发明名称：安全温水瓶摘要：本发明公开了一种安全温水瓶，它属于家庭生活用品，其解决了现有技术中温水壶爆存在裂危险的技术缺陷，它主要包括内胆、外壳、立式提手、横式提手、瓶塞。
内胆内测涂有保温材料，外壳用于保护内胆，立式提手用于提水，横式提手用于使用开水时的倒水，瓶塞用于保温，它主要用于家庭生活中开水的保存。
权利要求书：1、一种安全温水瓶，包括内胆、外壳、立式提手、横式提手、瓶塞，其特征在于内胆由外壳上部固定，外壳下部起到一个美观、平衡温水瓶的作用。
2、根据权利要求1 所述的安全温水瓶，其特征在于：在内外壳接口处，外壳下部设计成螺杆，外壳上部设计成螺母，通过外壳上部与外壳下部的相对旋转而固定3、根据权利要求2 所述的安全温水瓶，其特征在于：在内外壳接口处，外加四颗螺钉固定；外壳底部外侧有一个小孔。
4、根据权利要求1 所述的安全温水瓶，其特征在于外壳上部设计有保护内胆的突出槽，内胆置于突出槽内，外壳上部与突出槽无缝连接，外壳上部与下部接口处于横式提手之间。
5、一种安全温水瓶，为了换内胆方便，在外壳上部立式提手以上设计同样的开口。
说明书：安全温水瓶技术领域：本发明涉及一种家庭生活用品，具体地说，涉及一种温水瓶。
背景技术：日常生活中，很容易出现温水壶破裂的情况，破裂事小，但伤人事大，一方面是热水伤人，另一方面是内胆碎屑伤人，内胆破裂后打扫也不方便。
发明内容：为了解决现有技术中温水瓶使用时的易破裂，破裂后内胆屑容易伤人，不易打扫且所装开水也会产生一定的伤害的技术问题，本发明提供了一种安全温水瓶。
现有技术中的温水瓶外壳也分上下部分，但上下部分的连接在底部，容易出现危险，本发明中的连接处在横式提手之间，且采用自身螺母，螺杆固定与外加螺钉固定两种方法，更安全。
内胆由外壳上部的突起槽固定，组合的时候，突起槽就位于外壳下部内，若出现内胆破裂的情况，也可由外壳下部收集内胆碎片，减少了危险。
一种光电开关[发明专利]
![一种光电开关[发明专利]](https://img.taocdn.com/s3/m/a705b758c77da26924c5b0af.png)
专利名称：一种光电开关
专利类型：发明专利
发明人：周青红,杨荣彩
申请号：CN202011462346.5申请日：20201211
公开号：CN112511147A
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本发明提供一种光电开关，包括：光源管、外壳、闭光部件、旋钮、固定座、旋杆、连接杆、固定套、遮光板、卡齿一、卡齿二、活动遮板一、活动遮板二、活动遮板三、固定扣、凹槽、凸面镜一、凹面镜一、凸面镜二、凹面镜二、伸缩环、滑轮、固定杆、滑槽、固定壳一、固定环、固定壳二、固定板以及反射仓，所述光源管右端面安装固定有外壳，所述外壳右端面安装有闭光部件，所述固定壳一右端面安装有固定环，所述旋钮下端面安装有旋杆，所述凹槽内侧粘贴连接有凸面镜一，与现有技术相比，本发明具有如下的有益效果：避免了装置闭合光信号较差的问题，解决了原有装置无法接连多组光源管的问题，提高了本发明的传导效果。
申请人：珠海横琴新区辉腾电子科技有限公司
地址：519000 广东省珠海市横琴新区宝华路6号105室-54168(集中办公区)
国籍：CN
代理机构：中山市粤捷信知识产权代理事务所(普通合伙)
代理人：张谦
更多信息请下载全文后查看。
防水电机专利申请书模板
专利申请书申请专利名称：防水电机申报类别：发明摘要：本发明涉及电机技术领域，具体为一种防水电机。
该电机采用特殊设计，能够在水分侵入的情况下正常运行，提高了电机的可靠性和使用寿命。
本发明的防水电机具有结构简单、防水效果好、运行稳定等特点，适用于各种潮湿环境下的电机应用。
说明书摘要：本发明的防水电机采用以下技术方案实现：1. 电机壳体采用防水材料制成，具有良好的密封性能，能够防止水分侵入电机内部；2. 电机端盖设置有防水密封圈，与电机壳体配合，进一步提高了防水效果；3. 电机轴设有防水密封结构，防止水分侵入电机转轴部分；4. 电机内部线路板设有防水涂层，提高了线路板的防水性能；5. 电机接口处设有防水盖，防止水分侵入电机接口部分；6. 电机内部设有排水通道，能够将侵入电机内部的水分及时排出；7. 电机控制系统设有防水保护措施，提高了控制系统的可靠性。
附图说明：图1为本发明的防水电机结构示意图；图2为本发明的防水电机端盖结构示意图；图3为本发明的防水电机轴密封结构示意图；图4为本发明的防水电机接口结构示意图；图5为本发明的防水电机排水通道结构示意图；图6为本发明的防水电机控制系统示意图。
权利要求书：1. 一种防水电机，包括电机壳体（1）、电机端盖（2）、电机轴（3）、电机内部线路板（4）、电机接口处（5）、电机内部排水通道（6）和电机控制系统（7），其特征在于，电机壳体（1）采用防水材料制成，具有良好的密封性能；电机端盖（2）设置有防水密封圈（21），与电机壳体（1）配合，进一步提高了防水效果；电机轴（3）设有防水密封结构（31），防止水分侵入电机转轴部分；电机内部线路板（4）设有防水涂层（41），提高了线路板的防水性能；电机接口处（5）设有防水盖（51），防止水分侵入电机接口部分；电机内部设有排水通道（6），能够将侵入电机内部的水分及时排出；电机控制系统（7）设有防水保护措施，提高了控制系统的可靠性。
家电发明专利申请书模板(3篇)
第1篇申请号：_______发明名称：_______申请人：_______地址：_______邮政编码：_______联系电话：_______电子邮箱：_______发明人：_______地址：_______邮政编码：_______联系电话：_______电子邮箱：_______摘要：本发明涉及家电领域，具体涉及一种新型_______（产品名称）。
本发明旨在提供一种具有_______（技术效果）的家电产品，以解决现有技术中_______（现有技术存在的问题）。
技术领域：本发明涉及家电领域，尤其涉及一种新型_______（产品名称）。
背景技术：在_______（相关技术领域）领域，现有的_______（产品名称）存在以下问题：1. _______（问题一）2. _______（问题二）3. _______（问题三）这些问题使得_______（产品名称）在使用过程中存在诸多不便，因此，有必要对现有技术进行改进。
发明内容：本发明的目的在于提供一种具有以下技术效果的_______（产品名称）：1. 提高_______（技术效果一）2. 降低_______（技术效果二）3. 增强_______（技术效果三）为了实现上述目的，本发明采用以下技术方案：一种_______（产品名称），其特征在于，包括：1. _______（组成部分一）2. _______（组成部分二）3. _______（组成部分三）其中，_______（组成部分一）具有_______（技术特征一），_______（组成部分二）具有_______（技术特征二），_______（组成部分三）具有_______（技术特征三）。
进一步地，本发明的_______（产品名称）还可以包括以下技术特征：1. _______（技术特征四）2. _______（技术特征五）3. _______（技术特征六）以下是对本发明的详细描述：具体实施方式：以下结合附图和具体实施例对本发明进行详细描述。
新型实用专利申请范本
新型实用专利申请范本1.实用新型专利申请书范文内容：：微图文实用新型专利申请书三篇篇一：实用新型专利申请书（分立电路）名称：一种同时匹配的低噪声放大器说明书摘要1、本实用新型公开了一种同时匹配的低噪声放大器（LowNoiseAmplifier-LNA），特别涉及一种应用在分立电路（LumpCircuit）设计中的同时匹配的低噪声放大器。
为了克服现有技术中低噪声放大器难以在输入级同时实现噪声匹配和功率增益匹配的缺陷，本实用新型采用了由有源器件、源简并电感（SourceDegenerationInductance）、输入匹配电路、输出匹配电路和直流偏置电路所构成的低噪声放大器。
放大器首先通过一个源简并电感串联在MOS管的源极和地电位之间用来提供串联负反馈效应，使得MOS管栅极的输入阻抗等于或近似等于噪声最优源阻抗的共轭；然后利用一个输入匹配网络，将MOS管的栅极匹配到信号源，从而使得低噪声放大器的输入级同时实现了噪声匹配和功率增益匹配，不仅能够达到低噪声放大器的最小噪声系数，而且实现了功率的最大传输；最后利用一个输出匹配网络，实现有源器件的输出端口与负载之间的匹配。
本实用新型方法简单，能够很好地被设计者掌握并应用到实际设计中。
2、摘要附图3、权利要求书4、一种同时匹配的低噪声放大器，其特征在于，用分立电路（LumpCircuit）实现，即利用分立的有源和无源元器件制作在射频电路板上来实现低噪声放大器的设计，并且在输入级能够同时实现噪声匹配和功率增益匹配设计。
5、如权利要求1所述的一种同时匹配的低噪声放大器，其。
2.实用新型专利申请模板(1)申请发明或者实用新型专利的，应当提交请求书、说明书及其摘要和权利要求书等文件。
请求书应当写明发明或者实用新型的名称，发明人或者设计人的姓名，申请人姓名或者名称、地址，以及其他事项。
(2)说明书应当对发明或者实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准；必要的时候，应当有附图。
循环水发电装置[发明专利]
![循环水发电装置[发明专利]](https://img.taocdn.com/s3/m/0e7f4776b207e87101f69e3143323968011cf4c3.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202111585613.2(22)申请日 2021.12.22(71)申请人 轩新国地址 100086 北京市海淀区学院路甲5号（768创意园B座物业办）(72)发明人 轩新国 (51)Int.Cl.F03B 13/06(2006.01)H02J 7/32(2006.01)H02J 7/00(2006.01)F21S 9/02(2006.01)(54)发明名称循环水发电装置(57)摘要循环水发电装置，是为解决国民家庭用电问题而发明设计的，是节能环保的装置。
循环水发电装置，是用水泵给水抽到高处的水箱里。
再放出水带动发电机发电和供电装置。
在水向下落差带动三台或者四台发电机发电。
发出来的48V～52V的电冲到蓄电瓶里，同过逆变器给电压升高，供用电设备用电。
权利要求书1页 说明书1页 附图1页CN 114278486 A 2022.04.05C N 114278486A1.循环水发电装置，是节能环保装置，是用水泵给水抽到高处的水箱里。
再放出水带动发电机发电和供电装置。
2.循环水发电装置是为家庭用电发明设计的。
在水向下落差带动三台或者四台发电机发电。
发出来的48V～52V的电冲到蓄电瓶里，(这个过程是有电能转化成化学能，蓄电瓶要求快充式，象好手机电池一样，充几个小时，就充满了，能用十几个小时电)同过逆变器给电压升高，供用电设备用电。
3.一台发电机发的电专供水泵用电，一台发电机发的电专供家庭照明和插座用电。
一台发电机发的电供冰箱和空调用电。
4.一台发电机连接两组蓄电瓶，供电的专管供电，不能充电和供电同时进行。
一组蓄电瓶供电同时另一组蓄电瓶充电过程。
设计一个自动切换电路的控制盘，(用交流接器和摆针式电压表以及光电开关等电器原件，就可制成自动切换电路的控制盘)。
权 利 要 求 书1/1页CN 114278486 A循环水发电装置技术领域[0001]本发明涉及家庭用电或者工厂单位用电发明设计的。
发明专利申请书模板(Word版实例范文2)
一种锂电池的电芯自动入壳装置技术领域 本发明涉及锂离子电池技术领域，具体而言涉及一种锂电池的电芯自动入壳装置。
背景技术 目前锂离子电池的封装通常采用以下步骤：人工或采用机械方式将卷绕好的电芯塞入铝壳中，然后再将盖板与铝壳进行激光焊接，从而将电芯封闭在铝壳内部。
实际生产中，由于铝壳为一端开口的长方形壳体，端口的两条长边易发生向内的塌陷变形，电芯在入壳过程中会发生剐蹭现象，这在一定程度上会降低电池品质， 同时也增加了由电芯隔膜破损导致电池短路报废的风险。
本发明装置采用薄壁喇叭 口过渡部件，在有效保证定位精度的同时，可有效避免上述风险的发生。
发明内容 本发明的目的在于提供一种锂电池的电芯自动入壳装置，该装置能够有效提高电芯、铝壳的定位精度，避免了电芯由于剐蹭造成报废的风险。
本发明装置布局紧 凑、结构简单合理，即使在长期使用后仍具有良好的性能表现，可有效降低电池制 造成本，提高电池制造企业的竞争力。
为实现上述目的，本发明采用了以下技术方案： 一种锂电池的电芯自动入壳装置，主要由铝壳定位组件、薄壁喇叭口、立板、 夹辊、限位滚轮、电芯定位组件等组成。
进一步的，铝壳定位组件包括：铝壳气缸、铝壳推板、铝壳垫板、铝壳垫板支 架、铝壳固定限位板、铝壳限位气缸、铝壳限位推板等； 进一步的，电芯定位组件包括：电芯气缸、电芯推板、电芯垫板、电芯垫板支 架、电芯固定限位板、电芯限位气缸、电芯限位推板等； 本发明的工作原理及工作过程为： 铝壳取料机械手将铝壳放置在铝壳垫板上，铝壳开口正对薄壁喇叭口的小口端，1铝壳限位气缸驱动铝壳限位推板动作，铝壳通过铝壳固定限位板、铝壳限位推板实 现定位，铝壳气缸再驱动铝壳推板动作，由于薄壁喇叭口小口端的尺寸略大于铝壳 的内部开口尺寸，当铝壳气缸驱动铝壳紧贴在薄壁喇叭口小口端时，铝壳的开口部 位会被略微撑开；电芯取料机械手将电芯放置在电芯垫板上，电芯尾部正对薄壁喇叭口的大口端， 电芯限位气缸驱动电芯限位推板动作，电芯通过电芯固定限位板、电芯限位推板实 现定位，电芯气缸再驱动电芯推板动作，电芯依次通过限位滚轮、夹辊、薄壁喇叭 口后进入铝壳内部；电芯进入铝壳后，铝壳气缸、铝壳限位气缸、电芯气缸、电芯限位气缸均恢复 到初始状态，再由下料机械手将电池从铝壳垫板上取出，使其流入后段工序。
锂电池外观专利申请书范本
锂电池外观专利申请书范本一、发明人信息发明人姓名：XX发明人手机：XX发明人身份证：XX二、名称本发明名称为：锂电池外观设计三、技术领域本发明涉及锂电池外观设计领域，具体为一种具有独特外观设计的锂电池。
四、现有技术状况及存在的问题现有的锂电池外观设计普遍较为简单，缺乏创新性和吸引力，无法满足消费者对高颜值和个性化产品的需求。
此外，现有的锂电池外观设计在保护电池安全性和使用寿命方面也存在一定的不足。
五、技术内容本发明提供了一种具有独特外观设计的锂电池，通过改进电池的结构和材料，实现了美观与实用的完美结合。
具体而言，本发明提供的锂电池外观设计包括以下几个方面：1. 电池外壳：本发明采用了一种新型的材料，使得电池外壳具有耐磨、抗刮、防滑等特点，同时外观色彩鲜艳，质感出众，能够满足消费者对高颜值产品的需求。
2. 电池形状：本发明改进了电池的形状设计，使其更加符合人体工程学，便于用户握持和使用。
同时，电池的边缘设计采用流线型，减少了电池在运输和使用过程中的碰撞和磨损。
3. 电池标识：本发明在电池上设置了一种独特的标识设计，既能够提高产品的识别度，又能够增加产品的美观度。
4. 电池安全保护：本发明改进了电池的安全保护设计，通过增加电池内部的温度传感器和过充保护电路，有效防止电池过热和过充现象，提高了电池的使用安全性和寿命。
六、技术效果与现有技术相比，本发明具有以下优点：1. 独特的外观设计，提高产品的识别度和美观度；2. 改进的材料和结构设计，提高了电池的安全性和使用寿命；3. 流线型的边缘设计，减少了电池在运输和使用过程中的碰撞和磨损；4. 易于握持和使用，提高了用户的使用体验。
七、附图说明本发明详细的结构和形状设计请参考附件中的图片。
八、权利要求书1. 一种具有独特外观设计的锂电池，包括新型的材料制成的电池外壳，电池外壳具有耐磨、抗刮、防滑等特点，外观色彩鲜艳，质感出众；2. 根据权利要求1所述的锂电池，其中电池形状设计符合人体工程学，便于用户握持和使用；3. 根据权利要求1所述的锂电池，其中电池边缘设计采用流线型，减少电池在运输和使用过程中的碰撞和磨损；4. 根据权利要求1所述的锂电池，其中电池上设置有独特的标识设计，提高产品的识别度和美观度；5. 根据权利要求1所述的锂电池，其中电池内部增加温度传感器和过充保护电路，有效防止电池过热和过充现象，提高电池的使用安全性和寿命。
一种锂离子电池[发明专利]
![一种锂离子电池[发明专利]](https://img.taocdn.com/s3/m/5fffb1f5a2161479161128ad.png)
专利名称：一种锂离子电池
专利类型：发明专利
发明人：张礼芳,李磊,许辉
申请号：CN201710509889.X 申请日：20170628
公开号：CN107482175A
公开日：
20171215
专利内容由知识产权出版社提供
摘要：本发明提供一种锂离子电池，包括正极片、负极片、隔膜及电解液，正极片包括正极集流体及涂覆于正极集流体表面的正极浆料，负极片包括负极集流体及涂覆于负极集流体表面的负极浆料，正极浆料包括质量百分比为(95％‑98％)：(0.01％‑2％)：(2％‑4％)的正极材料、正极导电剂及正极粘结剂；负极浆料包括质量百分比为(94％‑97.5％)：(0.1％‑2％)：(2.5％‑4％)的负极材料、负极导电剂及负极粘结剂；正极材料为Li(NiCoMn)O，其中，0
申请人：深圳市沃特玛电池有限公司
地址：518000 广东省深圳市坪山新区坪山竹坑社区工业区9栋1-3层
国籍：CN
更多信息请下载全文后查看。
一种节能节电器[发明专利]
![一种节能节电器[发明专利]](https://img.taocdn.com/s3/m/075259975acfa1c7ab00cc01.png)
专利名称：一种节能节电器专利类型：发明专利
发明人：杜普
申请号：CN201910593020.7申请日：20190703
公开号：CN110176777A
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本发明公开了一种节能节电器，包括中央处理器，其特征在于：所述中央处理器通过导线连接电压检测电路、相位判断电路、强行功率因数补偿电路、检测电流电路、程序烧录电路和数码管显示电路，所述强行功率因数补偿电路通过导线连接电源。
该节能节电器，通过设备的整体结构，能够调整三相电流的大小，使其接近于均衡，从而达到节能的效果；通过设有强行功率因数补偿电路，功率因数误差太大时，软件不能完成功率因数补偿，通过强制补偿电路补偿，能够有效的节约电能。
申请人：北京速利达科贸有限公司
地址：100000 北京市门头沟区石龙经济开发区永安路20号3号楼B1-2245室
国籍：CN
更多信息请下载全文后查看。
一种供电方法、供电电路及电子设备[发明专利]
![一种供电方法、供电电路及电子设备[发明专利]](https://img.taocdn.com/s3/m/aaf710f7fc4ffe473268ab80.png)
专利名称：一种供电方法、供电电路及电子设备专利类型：发明专利
发明人：高宽志,王清金,曲泰元
申请号：CN201510438459.4
申请日：20120625
公开号：CN105099202A
公开日：
20151125
专利内容由知识产权出版社提供
摘要：本申请公开了一种供电方法、供电电路及电子设备，供电电路与一电子设备中的整流模块连接，所述电子设备包括工作状态和待机状态，所述供电电路包括：控制模块，与所述整流模块相连；转换模块，与所述控制模块相连，用于将整流模块提供的工作电压转换为可供所述电子设备中至少一个用电模块使用的输出电压；反馈模块，与所述控制模块相连。
申请人：青岛海信电器股份有限公司
地址：266100 山东省青岛市崂山区株洲路151号
国籍：CN
代理机构：青岛联智专利商标事务所有限公司
代理人：邵新华
更多信息请下载全文后查看。
电动直驱自循环发电机组[发明专利]
![电动直驱自循环发电机组[发明专利]](https://img.taocdn.com/s3/m/dd73bf32360cba1aa811daef.png)
专利名称：电动直驱自循环发电机组专利类型：发明专利
发明人：何绍汉
申请号：CN201810212828.1
申请日：20180304
公开号：CN108599528A
公开日：
20180928
专利内容由知识产权出版社提供
摘要：本发明用于电力生产领域，电动直驱自循环发电机组有基座板，板上设驱动电动机，发电机和助力电动机，驱动电动机与发电机之间两齿轮相咬合，发电机轴上固定一飞轮，三个传动皮带轮经传动带连接到三个助力电动机上，在此可用齿轮传动轴形式传力传动，也可用链轮链条，在驱动电动机驱动下发电机发出电流，由三个传动皮带轮带动三个助力电动机上的皮带轮，后逐个打开开关将电流输到三助力电动机上使电能转变成机械能，然后再将机械能返传给发电机，从而实现发电机与助力电动机之间的自循环发电。
申请人：何绍汉,何维
地址：410000 湖南省长沙市星沙漓湘中路6号楚天世纪城3栋1单元410室
国籍：CN
更多信息请下载全文后查看。
电路设计专利申请
电路设计专利申请一、背景电路设计是现代科技发展中不可或缺的一环。
随着科技的不断进步，人们对电路设计的需求也越来越高。
为了满足市场需求，提高电路设计的效率和质量，我提出了一种创新的电路设计方法，特此申请电路设计专利。
二、发明内容本发明提供了一种基于人类视角的电路设计方法，旨在提高电路设计的可靠性和效率。
该方法结合了人类的思维过程和电路设计的要求，实现了更加智能化的电路设计。
三、实施步骤1. 首先，根据电路设计的需求，明确电路的功能和性能要求。
2. 然后，通过分析电路的功能和性能要求，确定电路设计的基本框架。
3. 接下来，基于基本框架，进行电路元器件的选择和布局。
4. 在选择和布局电路元器件的过程中，充分考虑人类的视觉感知和操作习惯，以提高电路设计的易用性和可读性。
5. 在电路元器件选择和布局的基础上，进行电路参数的计算和优化。
6. 在电路参数计算和优化的过程中，避免使用复杂的数学公式或计算公式，以提高普通人的理解和接受度。
7. 最后，根据电路设计的要求，进行电路原理图的绘制和仿真验证。
四、创新点本发明的创新点在于将人类的视角融入到电路设计中，使电路设计更加贴近人类的需求和习惯。
通过合理的选择和布局电路元器件，以及简化的计算和优化方法，实现了电路设计的智能化和高效化。
五、效果与优势相比传统的电路设计方法，本发明具有以下优势：1. 提高了电路设计的可靠性和效率，减少了设计错误和重复工作。
2. 提高了电路设计的易用性和可读性，降低了对专业知识的依赖程度。
3. 降低了电路设计的成本和周期，提高了市场竞争力。
4. 充分考虑了人类的视觉感知和操作习惯，提高了用户体验和满意度。
六、结论本发明提供了一种基于人类视角的电路设计方法，通过融合人类的思维过程和电路设计的要求，实现了更加智能化和高效化的电路设计。
相信该方法将对电路设计领域产生重要的影响和推动作用，具有广阔的市场前景和应用前景。
七、致谢衷心感谢所有对本发明提供支持和帮助的人士和机构。
水轮泵发电专利申请书范本
标题：水轮泵发电专利申请书范本所属技术领域：本发明涉及水轮泵发电技术领域，尤其是一种水轮泵发电装置及方法。
背景技术：随着社会的发展和人类对能源需求的增加，传统的火力发电和核电发电已经无法满足人们对环保和能源需求的要求。
而水力发电作为一种清洁、可再生的能源，具有广泛的应用前景。
然而，传统的水力发电装置需要建造大型的水库和堤坝，投资成本高，占地面积大，对环境的影响也较大。
因此，开发一种投资成本低、占地面积小、环境影响小的新型水力发电技术具有重要的意义。
发明内容：本发明的目的在于提供一种水轮泵发电装置及方法，该装置及方法具有投资成本低、占地面积小、环境影响小的优点。
本发明的技术方案是：一种水轮泵发电装置，包括：水轮泵、发电机、传动装置和控制系统。
水轮泵设置在水轮泵发电装置的进水端，用于将水引入装置中，并将其加速旋转；发电机设置在水轮泵发电装置的出水端，用于将水的旋转动能转化为电能；传动装置用于将水轮泵的旋转动力传递给发电机；控制系统用于控制水轮泵发电装置的运行。
在水轮泵发电装置中，水轮泵的叶轮和发电机的转子之间通过传动装置连接，使叶轮的旋转动力能够传递给转子，从而驱动发电机发电。
同时，控制系统可以对水轮泵发电装置进行实时监控和控制，确保其稳定运行。
有益效果：与现有技术相比，本发明具有以下优点：1. 本发明采用水轮泵作为动力源，利用水的旋转动能直接驱动发电机发电，无需建造大型水库和堤坝，投资成本低，占地面积小，环境影响小；2. 本发明通过传动装置将水轮泵的旋转动力传递给发电机，使发电机能够高效地转换水的旋转动能为电能，提高了能量转换效率；3. 本发明还具有控制系统，可以对水轮泵发电装置进行实时监控和控制，确保其稳定运行。
本发明的实施例尚属说明性质，其目的在于给出一种水轮泵发电专利申请的示例，并不能限制本发明的保护范围。
本领域的普通技术人员在本发明的启示下，可以做出许多不同的变化和修饰，这些变化和修饰都应包含在本发明的保护范围内。
电路[发明专利]
![电路[发明专利]](https://img.taocdn.com/s3/m/2ed7719902768e9950e738c1.png)
专利名称：电路
专利类型：发明专利
发明人：木村肇,渡边康子申请号：CN03100794.5申请日：20030117
公开号：CN1433143A 公开日：
20030730
专利内容由知识产权出版社提供
摘要：对于晶体管，由于制造工艺和所使用基片的不同出现栅极绝缘膜的变化以及由此在沟道形成区结晶状态的变化等因素是部分一致的，因此产生晶体管的阈值电压和迁移率的变化。
本发明提供一种使用整流型器件的电路，其中当在该器件两端的电极施加电位差时，仅在单一方向产生电流。
其次，本发明提供一种电路，它利用了一个事实，即当信号电压被输入到整流型器件的一个端子时，另一端子的电位成为只被整流型器件的阈值电压补偿的电位。
申请人：株式会社半导体能源研究所
地址：日本神奈川县
国籍：JP
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。
电力发动机[发明专利]
![电力发动机[发明专利]](https://img.taocdn.com/s3/m/46b1cde2bb68a98270fefa33.png)
专利名称：电力发动机
专利类型：发明专利
发明人：贾立进
申请号：CN201010171217.0申请日：20100513
公开号：CN101860168A
公开日：
20101013
专利内容由知识产权出版社提供
摘要：电力发动机电力发动机属汽车、节能减排、低碳、环保领域，整合燃油发动机动力性能强和电动机低碳、环保优点。
把传统发动机供气、供油、排气、点火系统去掉，用电磁铁组件替代，活塞内部嵌入永久磁铁，永久磁铁N极上，S极下。
因无须压燃或点燃，因此，无须密闭空间，缸体结构紧凑。
电力发动机主要运用于汽车、摩托车等交通工具。
申请人：贾立进
地址：223464 江苏省淮安市涟水县浅集乡李庄村贾庄组4号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
元件间互联关系
中华人民共和国国家知识产权局
案例一：压控振荡器
谐振电路 特征6：
元件间互联关系
二极管D11（在第一实施方式中）或晶体管Q21（在 第二实施方式中）的一端直接与所述带状传输线谐 振器L11的中间抽头CT1连接，其另一端通过所述隔 直电容器C13接地并且通过所述电阻器（R11）的另 一端与所述控制端（13）连接，
中华人民共和国国家知识产权局
案例一：压控振荡器
4. 确定本发明所要解决的技术问题及其相应的必要技术特征
特征6所述改进的电路结构，实现了“阻止了干扰 噪音通过开关元件和控制端之间的节点A流入带状 传输线谐振器”这一技术效果 技术问题的解决与限定振荡电路2是何种具体电路组 成特征7无关
中华人民共和国国家知识产权局
独立权利要求1相对于对比文件1具有新颖性
中华人民共和国国家知识产权局
案例一：压控振荡器
6.说明所撰写的独立权利要求具有新颖性、创造性
所撰写的独立权利要求1与检索到的现有技术对比文件2 相比，其区别技术特征是：所述开关元件的一端直接与所 述带状传输线谐振器的中间抽头连接，其另一端通过所述 隔直电容器接地，控制端通过所述电阻器连接至所述开关 元件。
通过在控制端13施加电压来控制所述二极管D11或晶 体管Q21的导通和截止。
元件间电功能关系
中华人民共和国国家知识产权局
案例一：压控振荡器
振荡电路 特征7:振荡电路2是以共射极方式工作的考毕兹 振荡电路，其包括：晶体管Q1,用于产生反馈 容量的电容器C4,电容器C5、C6、 C7,作为扼 流圈的电感线圈L3
其区别技术特征既未在申请人提供的现有技术对比文 件1中披露，也不属于本领域技术人员解决“对干扰噪 音的灵敏度非常低”这一技术问题的惯用技术手段，并 且也不属于本领域技术人员的公知常识
独立权利要求1相对于检索到的对比文件2、客户提供 的现有技术对比文件1以及本领域的公知常识是非显而易 见的，具有创造性。
4. 确定本发明所要解决的技术问题及其相应的必要技术特征 对比文件2所存在的不足是：当二极管D1截止时，阻抗噪音 通过点A和隔直电容器C3进入带状传输线谐振器L11，压控振 荡器容易受到来自外部的高频噪声的干扰
技术问题是： “提供一种对干 扰噪音的灵敏度 非常低的可工作 于两个不同频率 的压控振荡器”
案例一：压控振荡器
两个改进结构的共同点
三个主要的组成部分
改进： 1)中间抽头CT1与节点A之间 串联一个开关元件 ; 2)在节点A与地之间都串联一 个隔直电容器
中华人民共和国国家知识产权局
案例一：压控振荡器
两个改进结构的区别点 实施1：中间抽头CT1 与节点A之间串联一个 二极管D11
实施2：中间抽头CT1 与节点A之间串联一个 晶体管Q21
案例一：压控振荡器
谐振电路的差异点
元件间互联关系
特征9:中间抽头CT1连接到晶体管Q21的发射 极，晶体管Q21的集电极通过隔直电容器C13 接地，晶体管Q21的基极通过电阻器R11连接 到控制端13。
第二实施方式：
中华人民共和国国家知识产权局
案例一：压控振荡器
3.分析研究现有技术，确定最接近的现有技术
中华人民共和国国家知识产权局
案例一：压控振荡器
4. 确定本发明所要解决的技术问题及其相应的必要技术特征 特征1-4所限定的压控振荡器主要组成部分及它 们之间的连接或信号流向关系使压控振荡器正 常工作，因此是解决本发明技术问题的必要技 术特征 特征5所描述电路与特征6所描述的改进电路的共同 作用才能使得本案例的技术问题得以解决
电功能性特征：各组成部分彼此间的动态工作关系的
中华人民共和国国家知识产权局
案例一
11 申请案的介绍 2 权利要求的撰写 3 推荐的说明书及其摘要
中华人民共和国国家知识产权局
案例一：压控振荡器
申请案情况 介绍
客户提供的现有技术 客户提供的技术交底书中发明内容的具体介绍
检索到的对比文件
中华人民共和国国家知识产权局
涉及压控振荡器“主要组成部分”的特征 特征1：一种工作于两个不同频率的压控振荡器10或 20包括谐振电路11或21、振荡电路2和缓冲电路3。
中华人民共和国国家知识产权局
案例一：压控振荡器
涉及“各组成部分功能或信号流向关系”的特征 特征2：谐振电路11或21能够选择两个不同频率中的 一个，并且输出在所选择的频率谐振的信号
5.撰写独立权利要求 6.说明所撰写的独立权利要求具有新颖性、创造性
7.撰写从属权利要求 8.撰写说明书和说明书摘要
中华人民共和国国家知识产权局
案例一：压控振荡器
权利要求书和说明书的撰写思路
1.理解客户技术交底书中 有关发明的实质内容
两个改进结构的共同点 两个改进结构的区别点
中华人民共和国国家知识产权局
中华人民共和国国家知识产权局
案例一：压控振荡器
7.撰写从属权利要求 两个并列关系的实施方式包含了已经撰写的独立权利
要求1中的所有技术特征，只是在开关元件及其连接关 系上存在进一步的不同。
所撰写的独立权利要求1中已经用“开关元件”进行 了上位的概括。
因此：以分别引用已经撰写的独立权利要求1的方式进 一步撰写两项并列的从属权利要求2和3，对具体的开关 元件及其与相关元件的互联关系作进一步的限定。
独立权利要求1相对于对比文件2具有新颖性
独立权利要求1相对于检索到的对比文件2、客户提供 的现有技术对比文件1以及本领域的公知常识是非显而易 见的，具有突出的实质性特点。
中华人民共和国国家知识产权局
案例一：压控振荡器
6.说明所撰写的独立权利要求具有新颖性、创造性
独立权利要求相对于该最接近的现有技术（对比文件 2）实际要解决的技术问题是提供一种对干扰噪音的灵 敏度非常低的可工作于两个不同频率的压控振荡器。
案例一：压控振荡器
5.撰写独立权利要求
写入独立权利要求 1的前序部分
与最接近现有技术共有的必要技术特征：特征1-4和特征5； 与最接近现有技术区别的必要技术特征：技术特征6。
写入到独立权利要 求1的特征部分
兼顾满足“权利要求应当得到说明书支持” 等要求的同时尽可能地扩大权利要求的保护 范围
将 “二极管D11或晶体管Q21”的特
中华人民共和国国家知识产权局
案例一：压控振荡器
7.撰写从属权利要求
2．根据权利要求1所述的压控振荡器，其特征在于，所 述开关元件是二极管（D11），所述二极管（D11）的阴极 直接与所述带状传输线谐振器（L11）的中间抽头（CT1） 连接，其阳极通过所述隔直电容器（C13）接地，所述阳极 通过电阻器（R11）连接到控制端（13）。
案例一：压控振荡器
客户提供的现有技术
压控振荡器10具有不必频繁调节带状线性电感L11和L12的特点
中华人民共和国国家知识产权局
案例一：压控振荡器
客户提供的技术交底书中发明内容的具体介绍
第一种改进结构的压控振荡器的电路图及其输出特性图
中华人民共和国国家知识产权局
案例一：压控振荡器
客户提供的技术交底书中发明内容的具体介绍
“组成部分内部构成元件”＋“元件间电功能关系”
中华人民共和国国家知识产权局
案例一：压控振荡器
谐振电路的差异点
元件间互联关系
特征8:所述中间抽头CT1连接到二极管 D11的阴极，二极管D11的阳极通过隔 直电容器C13接地，并通过电阻器R11 连接到控制端13
第一实施方式：
中华人民共和国国家知识产权局
其特征在于： 所述开关元件（D11、Q21）的一端直接与所述带状传输线 谐振器（L11）的中间抽头（CT1）连接，其另一端通过所述 隔直电容器（C13）接地并且通过所述电阻器（R11）的另一 端与所述控制端（13）连接，通过在控制端（13）施加电压 来控制所述开关元件(D11、Q21)的导通和截止。”
案例一：压控振荡器
5.撰写独立权利要求
……所述变容二极管（VD11）的阳极接地，其阴极通过所 述电感线圈（L12）连接到电源电压（12），所述变容二极管 （VD11）与所述电感线圈（L12）之间的节点通过两个串接 的耦合电容器（C11、C12）连接到所述振荡电路（2），所 述带状传输线谐振器（L11）的一端连接到所述两个耦合电容 器（C11、C12）之间，另一端接地，控制端（13）连接所 述电阻器（R11）的一端；
特征3：振荡电路2用于接收来自所述谐振电路的信 号，以所述谐振电路的谐振频率振荡。
特征4：缓冲电路3用于放大来自所述振荡电路2的振荡信号
中华人民共和国国家知识产权局
案例一：压控振荡器
谐振电路 特征5：
涉及“组成部分内部构成元件
谐振电路11或21由变容二极管VD11、电感线圈L12、带状 传输线谐振器L11、两个耦合电容器C11、C12、二极管 D11（在第一实施方式中）或晶体管Q21（在第二实施方 式中）、隔直电容器C13和电阻器R11构成；
征概括至覆盖其所有的等同替代方
式的“开关元件”
中华人民共和国国家知识产权局
案例一：压控振荡器
5.撰写独立权利要求 “1. 一种工作于两个不同频率的压控振荡器，包括： 谐振电路（11；21），能够选择两个不同频率中的一个
，并且输出在所选择的频率谐振的信号； 振荡电路（2），接收来自所述谐振电路的信号，以所述
谐振电路的谐振频率振荡； 缓冲电路（3），放大来自所述振荡电路的振荡信号； 所述谐振电路（11；21）由变容二极管（VD11）、电感
线圈（L12）、带状传输线谐振器（L11）、两个耦合电容 器（C11、C12）、开关元件（D11；Q21）、隔直电容器 （C13）和电阻器（R11）构成；……
中华人民共和国国家知识产权局
所述变容二极管VD11的阳极接地，其阴极通过所述电感线 圈L12连接到电源电压12，所述变容二极管VD11与所述电 感线圈L12之间的节点通过两个串接的耦合电容器C11、 C12连接到所述振荡电路2，所述带状传输线谐振器L11的 一端连接到所述两个耦合电容器C11、C12之间，另一端 接地，控制端13连接所述电阻器R11的一端。
