ad原理图绘制基础
AD10 pcb绘制 原理图技巧
AD10 PCB绘制1、先绘制原理图~ 网络报表~ pcb布局~ 布线~ 检查~手工调整2、新建pcb文件a、文件~ 新建pcbb、File ~ pcb board wizard，当然还有pcb模板（pcbtemplates）,原理图、工程文件可类似创建3、在pcb界面，去掉白色外围，右键~ options ~ board options显示页面选项4、pcb ~ board insight ,微距放大，看到局部信息，可封装编辑5、选择网络，edit ~ select ~ net ，点击元件即可显示该元件所在网络6、Edit ~ change 改变元器件属性7、Edit ~Slice tracks 切割线8、View Flip board 水平翻转pcb板，顶层与底层翻转9、Edit ~ align 对齐操作10、Edit ~ origin 设置参考点11、Edit ~ jump 跳转12、Edit ~ find similar objects 查找相似元件，统一修改封装13、Edit ~ refresh 更新14、Pcb ~ 3D可视化三个角度查看pcb板15、View ~ toggle units ，切换单位英制~米制16、Design ~ rules 规则设计pcb规则17、Design ~ board shape pcb 板外形设计a、redefine board shape 重新定义pcb的外形b、move board shape 移动pcb板18、Design ~ layer stack manger 层堆积管理器19、board ~ layers Pcb 板的管理设计20、生产pcb 元件库，design ~ make pcb library ，生产pcb元件库21、Tool ~ design rule check ，设计规则检查，对pcb板进行检查22、Tool ~ Browse violations ,浏览规则检查23、Tool ~ manage 3 D bodies…. 管理3D模型24、Tool ~ un-route 拆除布线，或者网络25、Tool ~ density map 图密度查看pcb布线密度26、Tool ~ re-annotate 重新标号、注释27、Tool ~ 从pcb库更新，库文件元件封装有改动，更新至pcb板28、Tool ~ cross probe 交叉探针，用于pcb图元件封装图与原理图切换29、Tool ~ teardrops 泪滴，增强导线与焊盘的连接性，30、Tool ~ preference 参数设置31、不同层之间的切换，ctrl+shift+滑轮32、Reports ~ measure primitives ，测量某一元件或导线的长度33、Report ~ measure selected objects ,先选中物体，进行测量34、从原理图导入pcb，一般由于以下两点导致无法成功a、某一元件无封装b、对应的封装库未导入35、层的概念a、Top Layer 顶层b、Bottom Layer 底层c、Mechanical 机械层d、Top overlay 顶层丝印层e、Bottom overlay 底层丝印层f、Top paste 顶层焊接层g、Bottom paste 底层焊接层h、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
Altium Designer 入门教程
Altium Designer 20使用教程Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。
Altium Designer通过把原理图绘制编辑、印制电路板图（PCB）设计、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行电子线路系统设计。
熟练使用Altium Designer，使电子线路系统设计的质量和效率大大提高。
Altium Designer有很多版本，以下是以Altium Designer 20（简称AD20）为例进行阐述。
1 电子线路系统原理图设计绘制电子线路系统原理图和设计PCB图时，常用的文件类型有四种。
在SchDoc类型上绘制元器件原理图，在SchLib类型中添加或绘制在AD20自带原理图库中找不到的元器件，在PcbDoc类型中设计元器件印制电路板图（PCB），在PcbLib类型中添加或绘制自制的元器件封装。
熟练掌握这四种类型文件的使用方法后，要想进一步设计出高质量的电路板，就需要勤学多练，积累大量电子线路系统设计知识和经验，掌握布线、布板、信号完整性等方面的知识和技巧。
以图1所示的正弦波发生器电路为例，介绍电子线路系统原理图的设计方法。
图1 正弦波发生器电路1）创建工程项目打开AD20软件，在菜单栏点击“文件”，选择下拉列表中的“新的…”选项，然后选择下拉列表中的“项目”选项，弹出界面如图2所示。
输入项目文件名，选择存储路径后点击“Create”，就创建了一个新的工程项目文件。
图2 选择工程项目路径2) 创建原理图文件在菜单栏点击“文件”，选择下拉列表中的“新的…”选项，然后选择下拉列表中的“原理图”选项，创建原理图文件并保存，如图3所示。
图3 创建原理图文件3) 绘制原理图(1）元器件放置①大多数常见的元器件可以在AD20自带的元器件库中找到，比如电阻、电容、光耦等，点击工具条中的元器件图标或在菜单栏点击“放置”，选择下拉列表中的“器件（P）…”选项，然后在弹出元器件库列表中找到需要的元器件，如图4所示，向右滑动可以查看元器件的其它信息。
学习入门-Altium Designer第2章-原理图设计基础
（a）“Customizing Sch Editor”命令对话框
（b）“Customizing Sch Editor”工具栏对话框 图2.2.3 “Customizing Sch Editor”设置对话框
பைடு நூலகம் 1.“标准”工具栏
“标准”工具栏如图2.2.4所示，主要为用户提供了一些常用 的文件操作快捷方式，如打印、缩放、复制和粘贴等，并以 按钮图标的形式表示出来。如果将光标悬停在某个按钮图标 上，则该按钮所要完成的功能就会在图标下方显示出来，便 于用户操作。
在原理图上所设计的电路，通常需要安装在PCB上，实 现电路功能。
在原理图上用符号表示的各个组成部分与PCB（印制电路板 ）各个组成部分的对应关系具体如下：
（1）Component（元件）：在原理图设计中，元件将以元 件符号的形式出现。元件符号主要由元件管脚和边框组成， 其中元件管脚需要和实际的元件一一对应。
2.“连线”工具栏
“连线”工具栏如图2.2.5所示，主要用于放置原理图中的元 件、电源、接地、端口、图纸符号和未用引脚标志等，同时完 成连线操作。
元器件符号表示实际电路中的元器件。 连线表示的是实际电路中的连接导线。 结点表示几个元器件引脚或几条导线之间相互的连接关系。 注释用来说明元器件的型号、名称等等。
原理图是绘制在一张图纸上的图，在绘制过程中采用的 全部是符号，没有涉及实物，因此原理图上没有任何实 物尺寸的概念。
原理图能够帮助用户更好地理解电路的设计原理，而更 重要的用途就是为PCB（印制电路板）设计提供元件信 息、电气连接和网络信息等。
误后进行修改。 （9）打印输出：对原理图进行打印，或制作各种输出文件。
2.2 原理图编辑器 2.2.1 打开原理图编辑器

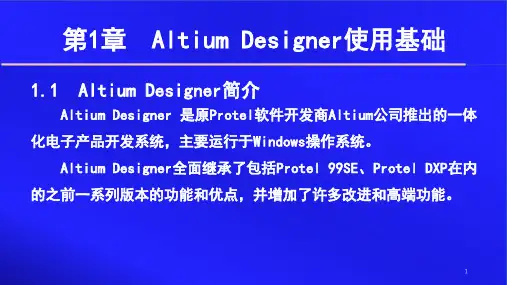

Altium Designer 14原理图与PCB设计教程 第一章 Altium Designer使用基础
1.2 Altium Designer文档管理
3．项目中的文件管理
（3）打开文件
执行菜单命令File → Open或用鼠标左键单击No Document Tools工具栏上的Open Any Existing Document或利用快捷键【Ctrl】+【O】即可调出对 话框Choose Document to Open，选择需要打开的文 件，用鼠标左键单击【打开】按钮即可。
21
启动altiumdesigner11altiumdesigner简介认识altiumdesigner窗口界面altiumdesigner窗口界面介绍11altiumdesigner简介认识altiumdesigner面板11altiumdesigner简介files面板projects面板空的navigator面板认识altiumdesigner面板打开一个工程文件中的原理图文件11altiumdesigner简介面板显示工程中所有原理图元件之间的连接网络和元件列表打开原理图后的navigator面板11altiumdesigner简介激活favorites面板认识altiumdesigner面板添加当前文档至favorites面板11altiumdesigner简介clipboard面板library面板认识altiumdesigner面板1
在弹出的菜单中选择Close Project
14
第1章 Altium Designer使用基础
1.2 Altium Designer文档管理
3．项目中的文件管理 （1）新建文件
在工程中，执行菜单命令File → New，在弹出的菜单 中可以选择需要新建的文件
执行菜单命令File → New新建文件
即可将相应文件从工程中删除，但是文件本身并没 有从电脑中删除。例如，将文件Sheet1.SchDoc从工 程中删除，只需在文件Sheet1.SchDoc单击鼠标右键， 在弹出的菜单中选择Remove from Project命令，如 图所示，文件Sheet1.SchDoc即可从工程中删除。
AltiumDesigner电路设计之原理图设计基础
总结词
元件库缺失是电路设计中最常见的问题 之一，它可能导致设计无法进行或无法 正确进行。
VS
பைடு நூலகம்
详细描述
当设计师在Altium Designer中找不到所 需的元件库时，可以尝试以下解决方案： 1. 检查元件库是否已经正确安装；2. 确 认元件库的路径是否正确；3. 尝试在网 上查找该元件库并下载安装；4. 如果以 上方法都无法解决问题，可以联系 Altium Designer的技术支持寻求帮助。
PROTEL
一款经典的电路设计软件 ，具有丰富的元件库和强 大的布线功能。
02 原理图设计基本元素
电路元件
电阻（Resistor）
电容（Capacitor）
表示电路中电阻的元件，用于限制电流。
表示电路中电容的元件，用于存储电荷。
电感（Inductor）
二极管（Diode）
表示电路中电感的元件，用于存储磁场能 量。
通过原理图，设计师可以清晰 地理解电路的工作原理，便于 后续的电路板设计和调试。
原理图设计通常使用专门的原 理图设计软件，如Altium Designer。
原理图设计流程
收集资料
收集相关的电路元件资料、芯 片数据手册等。
检查与修改
对绘制的原理图进行检查和修 改，确保其正确性和可实现性 。
确定设计目标
模块化设计
详细描述
层次化电路原理图设计是将整个电路按照功能划分为若干个模块，每个模块对应一个子图。这种设计方法有利于 提高电路的可读性和可维护性，便于多人协作设计和项目管理。在设计时，应遵循模块化设计原则，合理划分模 块，明确模块间的接口和信号传递关系。
实例四：混合电路原理图设计
总结词
多种元件与技术融合
ad原理图绘制基础要点
AD原理图绘制基础要点在进行电路设计和仿真之前，我们通常需要进行AD原理图绘制，而AD原理图绘制是将电路中的元器件按照一定的电路连接方式连接起来，形成一张符号化的电路图，AD原理图绘制作为电路设计的重要环节，其准确性、简便性和美观性对于电路设计的成果有着较大的影响。
下面，我们将介绍AD原理图绘制的一些基础要点。
1. 元器件库在进行AD原理图绘制之前，我们需要从AD元器件库中选择所需的元器件，并将其拖拽到原理图中。
AD元器件库中包含了各种类型的元器件，如：电阻、电容、电感、晶体管、集成电路等。
在选择元器件时，需要注意其性能参数是否满足设计要求，并选择符合实际情况的元器件进行绘制。
2. 仿真方式在AD原理图绘制中，我们通常需要进行电路仿真，在进行仿真前，需要选择合适的仿真方式。
常用的仿真方式有：直流仿真、交流仿真、传输线仿真、噪声仿真等。
不同的仿真方式适用于不同的电路，选择合适的仿真方式能够提高仿真的准确性和效率。
3. 元器件连接在进行AD原理图绘制时，需要按照实际电路中元器件的连接方式进行连接。
常见的连接方式有：串联连接、并联连接、互作用连接等。
在进行连接时，需要注意连接的方向是否正确，以及元器件之间的连接是否符合电路的实际情况。
4. 元器件参数在进行AD原理图绘制时，需要设定元器件的参数，如：阻值、电容值、电感值、电流、电压等。
在设定元器件参数时，需要根据实际要求进行相应的调整，以便能够满足设计要求。
5. 信号源在进行AD原理图绘制时，通常需要设置信号源。
信号源是指为电路注入信号的器件，可以是电压源、电流源或其他信号源。
在设置信号源时，需要根据电路的实际情况选择合适的信号源，并将其设置到电路中。
6. 地电位在进行AD原理图绘制时，需要设置地电位，即电路中的公共信号参考点。
地电位是电路中的一个重要参考点，在电路中起到连接各个部件的作用。
在进行AD 原理图绘制时，需要将电路中的各个元器件接地，以确保电路的可靠性。
AltiumDesigner绘制电路原理图
AltiumDesigner绘制电路原理图图3- 72用公共导线连接总线入口图3- 73总线进入的四种状态图3- 74总线入口属性设置网络号的放置:网络号的放置对于总线系统是必要的。
没有网络号的总线没有实际的电气意义。
两端连接到总线的设备数量相同的引脚将具有电气连接。
因为总线系统通常用来表示芯片的地址总线和数据总线，所以连接到总线的导线通常称为AD0~AD8等。
当放置第一个网络标签时，按[Tab]键将网络名称更改为AD0，则以后放置的网络名称的标签将自动增加。
下一节将详细解释网络标签的放置和设置。
3.3.5公共汽车入口处的公共电线连接放置网络标签网络标签的应用在上一节的总线放置过程中已经提到。
事实上，网络标签的应用远非如此。
网络标签是一种无线线路，具有相同网络标签的电气节点以电气关系连接在一起。
无论它们之间是否存在实际的导线连接，对于复杂的电路设计来说，用导线将各种具有电连接的节点连接起来是不容易的，这常常使得电路难以读取，而网络标签正好可以解决这个问题。
执行[广场]菜单中的[网络标签]命令或单击工具栏上的按按钮输入网络徽标。
号码放置状态。
此时，鼠标将变成一个白色的“x”形光标，并附有网络标签。
如果网络标签中有数字，网络标签中的数字会在每次放置时自动增加。
将光标移动到导线上，当光标抓住导线时，它将变成与网络标签相同的“x”形。
此时，单击鼠标左键以成功放置网络标签。
同时，导线的网络名称也将被重命名为网络标签名称。
在Altium Designer的电路设计中，每个实际的电气连接都属于一个网络，并有一个网络名称。
当鼠标在线路上停留一段时间后，系统会自动提示该线路所属的网络名称，如图3-76的左图所示。
网络:网络C3_1意味着网络连接到电容器C3的第一个引脚。
当放置名为AD1的网络标签时，网络的网络名称变为AD1。
图3- 75网络标签的放置图3- 76线网名称的变化图3- 77网络标签放置前放置网络标签后的网络标签属性设置网络标签最重要的属性是它所属网络的网络名称。
ad基础电路设计
AD基础电路设计是指使用AD软件进行电路设计的过程。
以下是一个简单的步骤指南：
1. 打开AD软件并创建一个新的项目。
2. 在项目中添加一个新的原理图文件。
这可以通过点击菜单栏中的“File”然后选择“New”来完成，再从下拉菜单中选择“Schematic”。
3. 在原理图编辑器中，可以从右侧的库浏览器中拖动所需的元件到原理图中。
你可以在库浏览器中搜索元件，例如电阻、电容、三极管等。
4. 放置元件后，需要使用AD软件中的布线工具将它们连接起来。
可以通过点击菜单栏中的“Place Wire”来开始布线。
5. 在完成原理图设计后，可以生成网络表文件，以便进行PCB设计。
点击菜单栏中的“Design”然后选择“Generate Netlist”。
6. 接下来，可以开始进行PCB设计。
在项目中添加一个新的PCB文件。
这可以通过点击菜单栏中的“File”然后选择“New”来完成，再从下拉菜单中选择“PCB”。
7. 在PCB编辑器中，可以将元件从原理图拖动到PCB 中，并使用AD软件中的布局和布线工具进行布局和布线。
8. 在完成PCB设计后，可以将其导出为Gerber文件或其他制造文件格式，以便将其发送给制造商进行制造。
以上是一个简单的AD基础电路设计流程，具体的步骤可能会因AD软件的版本和用户的具体需求而有所不同。
AD15电路原理图设计 PPT
2.2.2 原理图编辑界面
➢ 1. 主菜单栏
➢2. 标准工具栏
➢3. 布线工具栏
2.2.2 原理图编辑界面
➢ 4. 实用工具栏
➢ 5. 格式化工具栏
➢ 6. 编辑窗口
编辑窗口就是进行电路原理图设计的工作平台。在此窗口内，用户可以新画一个原理图，也可 以对现有的原理图进行编辑和修改。
➢ 7. 【图纸】框
2.6.1 原理图连接方法
➢ 1.使用菜单命令 执行【放置】命令，则弹出菜单列表。 2.使用【布线】工具栏
【放置】菜单中，直接单击该工具栏中的相应图标，即可完成相 同的功能操作。 3.使用快捷键 在Altium Designer系统中，提供了一个专用的【快捷方式】面 板，用于显示所有可用的快捷操作，用户可随时查阅。
2.6.7 放置输入/输出端口
（1）执行【放置】/【端口】命令，光标变为十字型，并带有一个输入输出端口符号。 （2）移动光标到适当位置处，当出现红色米字标志时，表示光标已捕捉到电气连接点。单击鼠 标确定端口的一端位置，然后拖动鼠标使端口的大小合适，再次单击鼠标确定端口的另一端位置， 即完成了输入输出端口的一次放置。 （3）双击所放置的端口（或在放置状态下，按Tab键），打开【端口属性】对话框。 （4）单击鼠标右键或按Esc键即可退出放置状态。
ad15电路原理图设计21电路原理图的设计步骤22原理图编辑环境221创建原理图文件222原理图编辑界面223原理图编辑画面管理224原理图纸的设置225原理图工作区参数设置226元器件库的操作23元器件的放置231使用实用工具栏或菜单命令放置元器件232使用元器件库管理器放置元器件24编辑及调整元器件的属性241元器件属性的编辑242元器件自动标号243快速自动标号与恢复25调整元器件251元器件位置的调整252元器件的简单复制与粘贴253元器件的智能粘贴254元器件的阵列粘贴26绘制电路原理图261原理图连接方法262绘制导线263放置电源和地端口264绘制总线265放置总线入口266放置网络标号267放置输入输出端口268放置线束269放置电气节点2610放置没有erc标志27思考与练习大家学习辛苦了还是要坚持大家学习辛苦了还是要坚持继续保持安静继续保持安静布线工具栏222编辑窗口编辑窗口就是进行电路原理图设计的工作平台
ad原理图绘制基础
第4章 Altium Designer本理图画造前提之阳早格格创做（LM317 的路径与硬件版本有闭系，该文路径是鉴于winter09的）4.1真验脚段1、掌握Altium Designer 本理图环境的基础使用要领；2、掌握Altium Designer 本理图中元器件的晃搁、连交、元件属性的建改等支配；3. 掌握元件自动编号的要领；4. 掌握本理图元件库的增加、建改战使用；5. 明白战掌握搜集标号的用法.4.2真验本理本真验通过画造一个应用电路的电源模块本理图，去认识Altium Designer的本理图的画造要领.4.3真验真质用Altium Designer安排一个应用电源模块的本理图，该电路采与二套输进电源（均为5~9伏）分别通过变换后、得到二套输出电压，一种是1.8V，另一种是3.3V，为了真止那个目标不妨使用二套LM317S芯片，其启拆为SOT223.将所需用到的元器件晃搁正在本理图上，建改元器件属性使其切合电子线路的标记尺度，元器件的参数切合自己的安排；距离近的用导线连交，距离近的不妨用搜集标号连交.电路本理图：图1电源本理图4.4真验步调1、正在桌里新建文献夹“MY SCH”，挨启桌里上的AltiumDesigner Winter 09，新建工程，工程称呼为“power supply”，面打保存，采用保存正在新建的文献夹内.2、正在工程中新建本理图文献，并保存到刚刚才的文献夹内.3、挨启本理图，增加元件库文献a)单打挨启编写界里左侧的Libraries(如果左侧不则可面打左下圆的Systems---libraise 举止增加)b)面打挨启上图中左上角的libraries ，面打Add libraies采用增加以下二个时常使用集成库文献战LM317s天圆的库文献（路径与简曲拆置路径有闭）C：\program File\Altium Designerwinter09\Library\Miscellaneous Devices. IntLibC：\program File\Altium Designerwinter09\Library\Miscellaneous Connector. IntLib（注：AD6.6版本的是NSC mgt voltage regulator）4.采用、搁置元件以及搁置电源标记战天标记.1）面打Libraries，采用相映的库，搜索元件名，单打搜索到的元件加进搁置状态.LM317S正在库中不妨找到；）战P1(Header2)正在Miscellaneous Connector. IntLib库中查找；D1（LED0）正在Miscellaneous Devices. IntLib库中查找；电阻电容正在Utilities 工具菜单中不妨找到（本次真验用到的是有极性的电容，需注意）电源战GND正在wiring 工具菜单中不妨增加2）当元件出当前图纸上后，按下Tab键，加进元件编写界里（也可单打元件建改属性）.编写元件相闭参数.3）元件转动，按下空格键，元件顺时针转动90°.4）元件对于齐.采用所有要对于齐的元件，edit->Align，之后可采用对于齐办法.最先选中要排列战对于齐的元件；而后真止下令【edit】/【Align】/【Align TOP】使元件上端对于齐；其余另有左端对于齐、左端对于齐、底部对于齐等排列办法，不妨自己动脚试一下；4）简略元器件，真止菜单下令edit->Delete，光标形成十字，将光标移至要简略的元件之上，单打鼠标左键，即可简略或者先选中要简略的元件，利用键盘上的快速键Delete举止简略支配.5. 对于本理图中的元器件可举止元件编号自动调配以图示电容的自动编号为例证明：真止菜单下令Tools—>Annotated Schematic；弹出Annotate编写窗心；单打上图中的选项，弹出下图所示对于话框，面打OK；单打Annotate编写窗心中的选项，弹出下图所示窗心；单打上图中选项，Check栏出现，而后再举止下一步；单打选项Done栏出现，证明自动调配标号乐成；而后不妨单打选项，采用查看举止了哪些标号的调配；末尾面打Close，退出标号调配界里.6. 建坐电气连交1）利用导线曲交正在元件间建坐电气连交：单打布线工具栏中画导线的按钮，即可加进画导线的状态，之后光标形成十字形状.起初面单打鼠标左键，而后将光标移至末面，再次单打鼠标左键.2）树坐导线宽度：当光标形成十字后，按下Tab键，便可加进Wire（导线属性树坐）对于话框，可树坐导线颜色战宽度；7. 搁置搜集标号(注意区别大小写)底下以正在U1输出端战P1的2号引足之间搁置搜集标号为例证明；单打wiring工具栏中的Net按钮，光标形成十字；按下Tab键，加进标号编写界里；此处可建改标号颜色，字体等疑息，咱们将标号名树坐为VCC33，其余为默认值，单打OK，十字中间的字符形成了VCC33；将光标移至需要搁置标号的场合，单打鼠标左键，搜集标号便搁置乐成了.3.5普及题1. 根据所画造的本理图死成自己的元件标记库并举止保存.⑴真止菜单下令 [Design]/[Make Schematic Library]⑵真止保存支配.2. 新建一个本理图元件库，并建坐一个元件标记.以一个电阻为例，证明元件标记的创造历程a)真止菜单下令 [File]/[New] /[Library] /[Schematic Library]b)真止如下支配，移动元件时，将不以网格为最小移动单位c)搁置矩形d)搁置引足（Place pin ）e)正在界里左下角挨启SCH Libraryf)单打Component_1,挨启如下对于话框g)树坐如下Default Designator：R? Comment：Res2Description：ResistorSymbol Reference：Res2h)面打Parameters for Res2 栏底下的Add，树坐如下：最后如下，面打Ok即可.3.6思索题1、画造本理图时的电源战天标记正在电路板中是可有对于应的本质元件？2、搜集标号所起的效率是什么？。
Altium Designer 14原理图与PCB设计教程 第二章 绘制原理图
★★ 2.2 绘制简单原理图
17
3．放置元器件符号 ① 执行菜单命令Place → Part，弹出Place Part放置元器件符号对话框， 如图2-2-14所示。 ② 将表2-1中R1的属性值分别输入到各自 对应项中，输入完毕单击【OK】按钮。 ③ 此时可按【空格】键旋转方向，按【X】 键水平翻转，按【Y】键垂直翻转，确定方向后， 在适当位置单击，放置好一个符号。 单击【Cancel】按钮退出。
② 按【Tab】键，弹出Power Port电源符
号属性对话框。
● Net：电源、接地符号的网络标号
● Style：电源、接地符号的各种显示形式
● Color：电源、接地符号的显示颜色
图2-2-21 Power Port电源符号属性对话框
★★ 2.2 绘制简单原理图
22
③ 在属性对话框的Net中输入GND，单击Style旁的下拉菜单按钮，从中选择 Power Ground，取消勾选Show Net Name右侧复选框，单击【OK】按钮。
★★ 2.1 原理图图纸设置和画面管理
2
③ 执行菜单命令File → Save，选择项目文件ch2_1.PrjPcb所在文件夹， 并将该原理图文件命名为li2-1.SchDoc，单击【保存】按钮。
AltiumDesigner绘制原理图学习教案
在Library面板中，选中待添加的元件，单击“Place XXX”放置元件
在放置元件的过程中，可以：
Space、Shift+Space：旋转元件
X、Y：翻转元件 Tab：修改元件属性
G：切换捕捉栅格(10、5、1)
左键单击：放置元件
右键单击：停止放置
第13页/共31页
– 具有相关功能的导线和总线的集合
• 网络标号(Net Lable)“P-N”
பைடு நூலகம்
–
将未用导线连接的网络标示为具有电气连接
• 电源端口(Power Port) “P-O”
– 永远具有全局意义的端口，一般用于电源
• 端口(Port)“P-R”
– 层次结构中图 纸到父图的连接，或平行结构中图纸间的连接
• 跨图纸连接(Off Sheet Connector)“P-C”
使用库
使用库
Library面板 - Libraries…
工作区中的工程中 的库文件(自己绘制 的库会显示在这里)
正在被使用的库 Miscellaneous Devices和 Miscellaneous Connector
两个集成库是包含众多常用元件和接插件 的库，常常被使用
添加库
第10页/共31页
第1页/共31页
第二页，编辑于星期五：十九点 二十二分。
原理图选项
快捷键“D - O” - Sheet Options
图纸放置方 向，横、纵
标题栏 一般可使用默认的 “标准”标题栏， 也可自行绘制，存
为模板
标题栏中图纸号
”Sheet of”的间距
图纸引用区域
图纸尺边框
边框颜色和背 景颜色
AD10 pcb绘制 原理图技巧(word文档良心出品)
AD10 PCB绘制1、先绘制原理图~ 网络报表~ pcb布局~ 布线~ 检查~手工调整2、新建pcb文件a、文件~ 新建pcbb、File ~ pcb board wizard，当然还有pcb模板（pcbtemplates）,原理图、工程文件可类似创建3、在pcb界面，去掉白色外围，右键~ options ~ board options显示页面选项4、pcb ~ board insight ,微距放大，看到局部信息，可封装编辑5、选择网络，edit ~ select ~ net ，点击元件即可显示该元件所在网络6、Edit ~ change 改变元器件属性7、Edit ~Slice tracks 切割线8、View Flip board 水平翻转pcb板，顶层与底层翻转9、Edit ~ align 对齐操作10、Edit ~ origin 设置参考点11、Edit ~ jump 跳转12、Edit ~ find similar objects 查找相似元件，统一修改封装13、Edit ~ refresh 更新14、Pcb ~ 3D可视化三个角度查看pcb板15、View ~ toggle units ，切换单位英制~米制16、Design ~ rules 规则设计pcb规则17、Design ~ board shape pcb 板外形设计a、redefine board shape 重新定义pcb的外形b、move board shape 移动pcb板18、Design ~ layer stack manger 层堆积管理器19、board ~ layers Pcb 板的管理设计20、生产pcb 元件库，design ~ make pcb library ，生产pcb元件库21、Tool ~ design rule check ，设计规则检查，对pcb板进行检查22、Tool ~ Browse violations ,浏览规则检查23、Tool ~ manage 3 D bodies…. 管理3D模型24、Tool ~ un-route 拆除布线，或者网络25、Tool ~ density map 图密度查看pcb布线密度26、Tool ~ re-annotate 重新标号、注释27、Tool ~ 从pcb库更新，库文件元件封装有改动，更新至pcb板28、Tool ~ cross probe 交叉探针，用于pcb图元件封装图与原理图切换29、Tool ~ teardrops 泪滴，增强导线与焊盘的连接性，30、Tool ~ preference 参数设置31、不同层之间的切换，ctrl+shift+滑轮32、Reports ~ measure primitives ，测量某一元件或导线的长度33、Report ~ measure selected objects ,先选中物体，进行测量34、从原理图导入pcb，一般由于以下两点导致无法成功a、某一元件无封装b、对应的封装库未导入35、层的概念a、Top Layer 顶层b、Bottom Layer 底层c、Mechanical 机械层d、Top overlay 顶层丝印层e、Bottom overlay 底层丝印层f、Top paste 顶层焊接层g、Bottom paste 底层焊接层h、TOP/BOTTOM SOLDER（顶层/底层阻焊绿油层）：顶层/底层敷设阻焊绿油，以防止铜箔上锡，保持绝缘。
Altium-Designer绘制电路原理图
Altium Designer绘制电路原理图时间:2011-08-28 22:19来源:作者:点击: 513 次•第3章绘制电路原理图o 3.1 元件库操作▪ 3.1.1 元件库的加载与卸载▪ 3.1.2 查找元器件o 3.2 元器件操作▪ 3.2.1 放置元器件▪ 3.2.2 编辑元件属性▪ 3.2.3 元件的选取▪ 3.2.4 元件剪切板操作▪ 3.2.5 撤销与重做▪ 3.2.6 元件的移动与旋转▪ 3.2.7 元件的排列o 3.3 电气连接▪ 3.3.1 绘制导线▪ 3.3.2 导线的属性与编辑▪ 3.3.3 放置节点▪ 3.3.4 绘制总线▪ 3.3.5 放置网络标号▪ 3.3.6 放置电源和地o 3.4 放置非电气对象▪ 3.4.1 绘制图形▪ 3.4.2 放置字符串▪ 3.4.3 放置文本框▪ 3.4.4 放置注释o 3.5 放置指示符▪ 3.5.1 放置忽略错误规则检查▪ 3.5.2 放置编译屏蔽▪ 3.5.3 放置PCB布局第3章绘制电路原理图通过上一章的学习，相信读者对Altium Designer 7.0的原理图编辑环境有了深刻的了解，本章将以一个51单片机工作系统为总体脉络详细介绍Altium Designer 7.0原理图的编辑操作和技巧，该单片机系统以Philips公司的P89C51RC2HBP单片机为核心实现一个实时时钟数码管显示的功能，并能够通过RS232串口与上位机通信。
请读者打开附带光盘中的“源文件MCU51.PrjPCB”工程或者自己建立一个“MCU51.PrjPCB”来跟随本书循序渐进的学习Altium Designer 7.0的原理图编辑。
——附带光盘“视频3.avi”文件。
元件库的操作查找与放置元器件元件的属性编辑元件的选取、剪切与移动导线的绘制与编辑总线的绘制与编辑网络标号的应用几何图形的绘制字符串、文本框和注释的操作常见指示符的应用单片机控制的实时时钟数码管显示系统本章要点本章案例3.1 元件库操作在第一章的实例中，我们已经简单的介绍过Altium Designer的元器件调用操作，在用Altium Designer绘制原理图时，首先要装载相应的元件库，只有这样设计者才能从元件库中选择自己需要的器件放置到原理图中。
AD绘图
第3章Altium Designer绘制基础3.1实验目的1、熟悉Altium Designer的设计环境;2、掌握Altium Designer 文件管理操作;3、熟悉Altium Designer 原理图绘制界面;4. 掌握原理图元件库的添加、修改和使用.3.2实验原理本实验通过打开Altium Designer界面来熟悉Altium Designer界面，并掌握其文件管理方法，如何添加删除删除原理图库文件，并熟悉原理图文件的环境及原理图元件的摆放（选择/取消、复制/粘贴、移动、旋转、对齐等）、连接、修改等相关操作。
3.3实验内容1. 首先打开Altium Designer软件，并熟悉Altium Designer 的基本界面及各文件的组成，初步了解各个菜单的功能和用法；2．对文件管理进行实践操作；2. 用Altium Designer绘制一个初步的电路原理图，来熟悉原理图编辑界面的操作方法。
3.4实验步骤1、打开桌面上的Altium Designer ，熟悉其操作界面和基本组成。
2、在桌面新建文件夹，并命名为“My PCB”;3、创建一个工程文件，保存并命名为“My First Project”,●执行菜单命令[File]/[New] /[Project] /[PCB project]●执行菜单命令[File]/ [Save Project]，选择保存路径为上述新建的文件夹“My PCB”之中●执行菜单命令[File]/[New] /[Schematic] （或右键左边导航该工程名，选择新建原理图）”My FirstSch。
（注意文件后缀），保存路径仍然为上述文件夹中；●其余新建文件与上述步骤类似，分别建立my first pcb.PcbDoc，my first schlib.SchLib，my firstpcblib.PcbLib。
保存路径仍然为上述文件夹。
5. 观察上述文件均为新建工程内的相关文件，并回到电脑桌面观察，MY PCB文件夹中的各个文件。
(完整版)ad原理图绘制基础
(完整版)a d原理图绘制基础-CAL-FENGHAI.-(YICAI)-Company One1第4章 Altium Designer原理图绘制基础（LM317 的路径与软件版本有关系，该文路径是基于winter09的）4.1实验目的1、掌握Altium Designer 原理图环境的基本使用方法；2、掌握Altium Designer 原理图中元器件的摆放、连接、元件属性的修改等操作；3. 掌握元件自动编号的方法；4. 掌握原理图元件库的添加、修改和使用；5. 理解和掌握网络标号的用法。
4.2实验原理本实验通过绘制一个应用电路的电源模块原理图，来熟悉Altium Designer的原理图的绘制方法。
4.3实验内容用Altium Designer设计一个应用电源模块的原理图，该电路采用两套输入电源（均为5~9伏）分别经过转换后、得到两套输出电压，一种是1.8V，另一种是3.3V，为了实现这个目标可以使用两套LM317S芯片，其封装为SOT223。
将所需用到的元器件摆放在原理图上，修改元器件属性使其符合电子线路的标识标准，元器件的参数符合自己的设计；距离近的用导线连接，距离远的可以用网络标号连接。
电路原理图：图1电源原理图4.4实验步骤1、在桌面新建文件夹“MY SCH”，打开桌面上的Altium Designer Winter 09，新建工程，工程名称为“power supply”，点击保存，选择保存在新建的文件夹内。
2、在工程中新建原理图文件，并保存到刚才的文件夹内。
3、打开原理图，添加元件库文件a)单击打开编辑界面右侧的Libraries(如果右侧没有则可点击右下方的Systems---libraise 进行添加)b)点击打开上图中左上角的libraries ，点击Add libraies选择添加以下两个常用集成库文件和LM317s所在的库文件（路径与具体安装路径有关）C：\program File\Altium Designer winter09\Library\Miscellaneous Devices. IntLibC：\program File\Altium Designer winter09\Library\Miscellaneous Connector.IntLibC:\Program Files\Altium Designer Summer 09\Library\National Semiconductor\NSC LDO.IntLib（注：AD6.6版本的是NSC mgt voltage regulator）4. 选择、放置元件以及放置电源符号和地符号。
ad原理图绘制基础要点
AD原理图绘制基础要点AD原理图绘制是电子工程师进行电路设计和验证必备的技能之一。
本文将介绍AD原理图绘制的基础要点，包括常用的符号和线路连接方式、最小线宽和间距、引脚编号规则等。
常用符号和线路连接方式在AD原理图中，各种元器件和电路都使用标准化的符号来表示。
以下是一些常用的符号：1.电阻：长方形2.电容：两条平行的线3.电感：螺旋线圈4.晶体管：三角形和一个圆点5.二极管：半圆6.地线：水平线（实线或虚线）在连接这些元器件时，通常使用以下方法：1.直接连接：将两个元件的引脚直接相连。
2.单向连接：将两个元件的引脚连接在一起，但是只能让电流在一个方向上流动。
3.并联连接：将多个元件连接在一起，它们的引脚都连接到一个连线上。
最小线宽和间距在AD原理图中，线宽和间距的大小是非常重要的，因为它们会影响到PCB制造的质量。
最小线宽和间距必须符合PCB制造商的要求，一般情况下，最小线宽为0.1mm，最小间距为0.1mm。
如果线宽太小，容易导致线路烧坏；如果间距太小，容易导致两条线路之间的放电。
引脚编号规则在AD原理图中，引脚编号很重要，因为它能够帮助工程师更好地理解电路，并且能够让PCB布局变得更加简单。
一般情况下，引脚编号规则如下：1.对于二极管，其阳极为1，阴极为2。
2.对于MOS管，其源极为1，栅极为2，漏极为3。
3.对于五极管，其发射极为1，基极为2，集电极为3。
4.对于三极管，其发射极为1，基极为2，集电极为3。
除了上述规则外，每种元器件都有对应的引脚编号规则，需要在使用时仔细查阅资料。
AD原理图是电子工程师进行电路设计和验证的重要工具。
在AD原理图绘制时，需要使用标准化符号和连接方式，合理设计线宽和间距，严格遵循引脚编号规则。
这些基础要点能够帮助工程师高效地进行电路设计和验证，提高工作效率。
个人经验分享AD绘制PCB(入门教程)
个人经验分享AD绘制PCB（入门教程）AD是Altium Designer的简称，是一款专业的电子设计自动化软件。
它可以用来进行原理图设计、PCB绘制、仿真分析等工作。
对于想要入门AD绘制PCB的人来说，以下是一些个人经验分享。
在AD中，我们首先需要创建一个新工程。
选择"File"菜单下的"New"，然后选择"Project"，输入工程的名称和路径，点击"Next"。
然后选择"PCB Project"，点击"Finish"。
接下来，我们需要在新工程中创建原理图和PCB。
创建原理图时，我们可以通过拖拽元件来添加到原理图中。
在右侧的工具栏中，选择"Place"，然后选择要添加的元件类型，再在原理图上点击鼠标左键来放置元件。
在放置元件时，可以按下键盘上的R键将元件旋转90度。
放置完元件后，我们可以使用"Wire"工具来进行连接，也可以使用"Port"工具来添加引脚。
接下来，我们需要将原理图与PCB关联起来。
在左侧的工具栏中，选择"Design"，然后选择"Update PCB Document"，将原理图关联到PCB上。
然后，我们就可以开始在PCB中布局元器件。
在PCB中，我们可以使用"Place"工具选择元器件并放置在PCB上。
可以使用鼠标滚轮进行放大和缩小，使用鼠标右键进行拖动和旋转。
放置元器件时，可以在PCB上按下M键进行移动，按下D键删除元器件。
我们还可以使用"Route"工具进行导线的绘制，以连接各个元器件。
选择"Route"工具后，可以通过点击元器件的引脚来进行连接，也可以通过拖拽鼠标来进行线路的绘制。
绘制完PCB后，我们可以使用AD进行校验和仿真分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4章Altium Designer原理图绘制基础（LM317 的路径与软件版本有关系，该文路径是基于winter09的）4.1实验目的
1、掌握Altium Designer 原理图环境的基本使用方法；
2、掌握Altium Designer 原理图中元器件的摆放、连接、元件属性的修改等操作；
3. 掌握元件自动编号的方法；
4. 掌握原理图元件库的添加、修改和使用；
5. 理解和掌握网络标号的用法。
4.2实验原理
本实验通过绘制一个应用电路的电源模块原理图，来熟悉Altium Designer的原理图的绘制方法。
4.3实验内容
用Altium Designer设计一个应用电源模块的原理图，该电路采用两套输入电源（均为5~9伏）分别经过转换后、得到两套输出电压，一种是1.8V，另一种是
3.3V，为了实现这个目标可以使用两套LM317S芯片，其封装为SOT223。
将所需
用到的元器件摆放在原理图上，修改元器件属性使其符合电子线路的标识标准，元器件的参数符合自己的设计；距离近的用导线连接，距离远的可以用网络标号连接。
电路原理图：
图1电源原理图
4.4实验步骤
1、在桌面新建文件夹“MY SCH”，打开桌面上的Altium Designer Winter 09，新建
工程，工程名称为“power supply”，点击保存，选择保存在新建的文件夹内。
2、在工程中新建原理图文件，并保存到刚才的文件夹内。
3、打开原理图，添加元件库文件
a)单击打开编辑界面右侧的Libraries(如果右侧没有则可点击右下方的
Systems---libraise 进行添加)
b)点击打开上图中左上角的libraries ，点击Add libraies
选择添加以下两个常用集成库文件和LM317s所在的库文件（路径与具体安装路径有关）
C：\program File\Altium Designer winter09\Library\Miscellaneous Devices. IntLib
C：\program File\Altium Designer winter09\Library\Miscellaneous Connector. IntLib C:\Program Files\Altium Designer Summer 09\Library\National Semiconductor\NSC LDO.IntLib（注：AD6.6版本的是NSC mgt voltage regulator）
4. 选择、放置元件以及放置电源符号和地符号。
1）点击Libraries，选择相应的库，搜索元件名，双击搜索到的元件进入放置状态。
LM317S在NSC LDO.IntLib库中可以找到；
J1（PWR2.5）和P1(Header2)在Miscellaneous Connector. IntLib库中查找；
D1（LED0）在Miscellaneous Devices. IntLib库中查找；
电阻电容在Utilities 工具菜单中可以找到（本次实验用到的是有极性的电容，需注意）
电源和GND在wiring 工具菜单中可以添加
2）当元件出现在图纸上后，按下Tab键，进入元件编辑界面（也可双击元件修改属性）。
编辑元件相关参数。
3）元件旋转，按下空格键，元件逆时针旋转90°。
4）元件对齐。
选择所有要对齐的元件，edit->Align，之后可选择对齐方式。
首先选中要排列和对齐的元件；
然后执行命令【edit】/【Align】/【Align TOP】使元件上端对齐；另外还有左端对齐、右端对齐、底部对齐等排列方式，可以自己动手试一下；
4）删除元器件，执行菜单命令edit->Delete，光标变为十字，将光标移至要删除的元件之上，单击鼠标左键，即可删除
或先选中要删除的元件，利用键盘上的快捷键Delete进行删除操作。
5. 对原理图中的元器件可进行元件编号自动分配
以图示电容的自动编号为例说明：
执行菜单命令Tools—>Annotated Schematic；
弹出Annotate编辑窗口；
单击上图中的选项，弹出下图所示对话框，点击OK；
单击Annotate编辑窗口中的选项，弹出下图所示窗口；
单击上图中选项，Check栏出现，然后再进行下一步；
单击选项Done栏出现，说明自动分配标号成功；
然后可以单击选项，选择查看进行了哪些标号的分配；
最后点击Close，退出标号分配界面。
6. 建立电气连接
1）利用导线直接在元件间建立电气连接：单击布线工具栏中画导线的按钮，即
可进入画导线的状态，之后光标变为十字形状。
起始点单击鼠标左键，然后将光标移至终点，再次单击鼠标左键。
2）设置导线宽度：当光标变为十字后，按下Tab键，就可进入Wire（导线属性设置）对话框，可设置导线颜色和宽度；
7. 放置网络标号(注意区分大小写)
下面以在U1输出端和P1的2号引脚之间放置网络标号为例说明；
单击wiring工具栏中的Net按钮，光标变为十字；
按下Tab键，进入标号编辑界面；
此处可修改标号颜色，字体等信息，我们将标号名设置为VCC33，其它为默认值，单击OK，十字旁边的字符变成了VCC33；
将光标移至需要放置标号的地方，单击鼠标左键，网络标号就放置成功了。
3.5提高题
1. 根据所绘制的原理图生成自己的元件符号库并进行保存。
⑴执行菜单命令[Design]/[Make Schematic Library]
⑵执行保存操作。
2. 新建一个原理图元件库，并建立一个元件符号。
以一个电阻为例，说明元件符号的创建过程
a)执行菜单命令[File]/[New] /[Library] /[Schematic Library]
b)执行如下操作，移动元件时，将不以网格为最小移动单位
c)放置矩形
d)放置引脚（Place pin ）
e)在界面右下角打开SCH Library
f)双击Component_1,打开如下对话框
g)设置如下Default Designator：R? Comment：Res2 Description：Resistor
Symbol Reference：Res2
h)点击Parameters for Res2 栏下面的Add，设置如下：
最终如下，点击Ok即可。
3.6思考题
1、绘制原理图时的电源和地符号在电路板中是否有对应的实际元件？
2、网络标号所起的作用是什么？。
