• 桩架的选择应考虑桩锤类型、桩的长度和施工现场的条件等因素。
• 桩架的高度 = 桩长＋桩锤高度＋滑轮组高＋起锤移位高度＋安全工作间隙
• 3．动力装置的选择
• 动力装置的选择应根据桩锤的类型来确定。
• （二）沉桩前的准备工作
• 1．清除地上、地下障碍物，对场地进行平整并做好排水工作。
• 2．放出桩的基准线并定出桩位，在不受打桩影响的适当位置设置水准点，
• （一）静力压桩的施工工艺
• 施工程序为：
• 测量定位→压桩机就位→吊桩、插桩→ 桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→终止压桩→截桩。
• （二）施工注意事项
• 1．压桩施工时应随时注意使桩保持轴心受压，接桩时也应保证上下接桩的轴线一致，并使接桩时间尽可能地缩短，否则，间歇时间过长会由于土体固结导致发生压不下去的事故。
• （一）振动沉桩
• 振动沉桩是利用固定在桩顶部的振动器所产生的激振力，通过桩身使土颗粒受迫振动，使其改变排列组织，产生收缩和位移，这样桩表面与土层间的摩擦力就减少，桩在自重和振动力共同作用下沉人士中（图2-9）。适用于在粘土、松散砂土及黄土和软土中沉桩，更适合于打钢板桩，同时借助起重设备可以拔桩。
• 3．接通现场的水、电管线，准备好施工机具；做好对桩的质量检验。
• 4．进行打桩试验，以便检验设备和工艺是否符合要求。
• 5确定打桩顺序
• 打桩顺序一般分为：逐排打、自边缘向中央打、自中央向边缘打和分段打等四种
• （三）打入桩的施工工艺 • 1．桩机就位 • 2．吊桩 • 3．打桩 • 4．接桩 • 5．送桩 • 6．截桩：
• 一、干作业成孔灌注桩
• 干作业成孔灌注桩适用于成孔深度内没有地下水的情况，成孔时不必采取护壁措施而直接取土成孔。

02_第二章_深基础工程c-PPT文档资料

打； 3) 当桩的规格不同时，先大后小，先长后短； 4) 当桩尖设计标高不同时，先深后浅。
工艺顺序：设置标尺→桩架就位→吊桩就位→扣桩帽、落锤、脱吊钩→低锤轻打→正式打（接桩，截桩，静、动载试验，承台施工）。要点：
采用重锤低击，开始要轻打；注意贯入度变化，做好打桩记录（编号、每米锤击
（4）进行打桩试验：≮2根，检验工艺、
设备是否符合要求。
打桩顺序：
避免入土深度不一，导致不均匀沉降；
难打易碎；邻桩移位倾斜。
1) 当桩中心距<4倍桩径时，可：①自中间向四周环绕或放射打； ②由中心向两侧对称打； ③分段对称打； 2) 当桩中心距4倍桩径时，可按施工方便顺序
5. 提高桩承载力的方法
锤击沉管灌注桩：单打法—— 复打法 —— 单打时不放钢筋笼，混凝土初凝前原位打
混凝土预制桩的接桩
焊接
法兰接硫磺胶泥锚接 P75
第三节灌注桩施工
一、钻孔灌注桩：
施工无振动无噪音，但比同径预制桩承载低、沉降大。
（一）干作业法（用于无地下水或已降水）
1、成孔机械：

螺旋钻－长：钻杆长10m以上,φ 400～600

短：钻杆长3～5m，φ 300～400
+M
(3)吊、运平稳，避免损坏。
3．堆放
高度不超过四层；
地面坚实、平整，垫长枕木；支承点在吊点位置，垫木上下对齐。
三、打桩施工
1、准备工作
（ 1 ）场地准备：清除地上、地下障碍物，平整、压实场地，设置排水沟；（ 2 ）放轴线、定桩位、设置水准点（≮2个）；（3）确定打桩顺序：

第2章深基础工程PPT课件

另一种是装在履带底盘上的桩
架。
14
第14页/共63页
（二）钢筋混凝土预制桩的沉桩
• ① 多能桩架（图2-3）由立柱、斜撑、回转工作台、底盘、及传动机构组成。它的机动性和适应性很大，在水平方向可作360°回转，立柱可前后倾斜，底盘下装有铁轮，可在轨道上行走。这种桩架可适应各种预制桩，也可用于灌筑桩施工。缺点是机构较庞大，现场组装和拆迁比较麻烦。
节点的设置如图2-1所示。
5
第5页/共63页
第一节桩基础
堆放桩的地面必须平整、坚实，垫木间距应与吊点位置相同，各层垫木应位于同一垂直线上，堆放层数不宜超过4层。不同规格的桩，应分别堆放。
6
第6页/共63页
第一节桩基础 • （二）钢筋混凝土预制桩的沉桩
• 沉桩方法：锤击法、静压法、振动法、水冲法等。
• 打桩的公害
• 噪音、振动、挤压、泥浆等。
22
第22页/共63页
（二）钢筋混凝土预制桩的沉桩
• 2、静力压桩 • 静力压桩是利用静压力将桩压入土中，施工中虽然仍然存在挤土效应，但没
有振动和噪音，适用于软弱土层和邻近有怕振动的建（构）筑物的情况。 • 静力压桩机有机械式和液压式之分，目前使用的多为液压式静力压桩机，压力可达 8000kN。
2.0t，2.5t，3.5t，4.5t，6.0t，7.2t等数种。每分钟锤击次数约40～80次。可以用于大型混凝土桩和钢管桩等。
8
第8页/共63页
（二）钢筋混凝土预制桩的沉桩
• ③ 蒸汽锤 • 蒸汽锤利用蒸汽的动力进行锤击。根据其工作情况又可分为单动式汽锤与双动式汽锤。单动式汽锤的冲击
体只在上升时耗用动力，下降靠自重；双动式汽锤的冲击体升降均由蒸汽推动。蒸汽锤需要配备一套锅炉设备。 • 单动式汽锤的冲击力较大，可以打各种桩，常用锤重为3～10t。每分钟锤击数为25～30次。 • 双动式汽锤的外壳（即汽缸）是固定在桩头上的，而锤是在外壳内上下运动。因冲击频率高（100～200次 /min），所以工作效率高。它适宜打各种桩，也可在水下打桩并用于拔桩。锤重一般为0.6～6t。

02深基础工程及地基处理施工

⑴打桩机就位后，将桩锤和桩帽吊起，然后吊桩并送至导杆内，垂直对准桩位缓缓送下插入土中，垂直度偏差不得超过0.5%，然后固定桩帽和桩锤，使桩、桩帽、桩锤在同一铅垂线上，确保桩能垂直下沉。在桩锤和桩帽之间应加弹性衬垫，桩帽和桩顶周围四周应有5~10mm的间隙，以防损伤桩顶。
2019年5月23日星期四
2019年5月23日星期四
31
2.2.1泥浆护壁成孔灌注桩
泥浆护壁成孔是用泥浆保护孔壁并排出土渣而成孔。泥浆护壁钻孔灌注桩适用于地下水位以下的粘性土、粉土、砂土、填土、碎 ( 砾 ) 石土及风化岩层；以及地质情况复杂，夹层多、风化不均、软硬变化较大的岩层，冲孔灌注桩除适应上述地质情况外，还能穿透旧基础、大孤石等障碍物，但在岩溶发育地区应慎重使用。
关键词：找根源，提建议
2019年5月23日星期四
8
2.1 预制混凝土桩施工
2.1.1桩的预制、起吊、运输、堆放 1 桩的预制
场地压实、平整→场地地坪作三七灰土或浇筑混凝土→支模→绑扎钢筋骨架、安设吊环→浇筑混凝土→养护至30％设计强度拆模→ 支间隔端头模板、刷隔离剂、绑钢筋→浇筑间隔桩混凝土→同法间隔制作第二层桩→养护至 70%设计强度起吊→达100%设计强度后运输。 2 桩的起吊桩在起吊和搬运时，必须平稳，并且不得损坏。吊点应符合设计要求，一般吊点的设置如下图所示。
第二章深基础工程及地基处理
2019年5月23日星期四
1
述概
在土建、交通、水利工程中，当天然的地基的强度和变形不能满足工程要求时，需要对地基进行人工处理，以满足工程建设的需要，保证建筑安全可靠。地基处理方法众多，对每一个具体的工程往往都有其特殊性。常用的地基处理方法有：排水固结法，振密、挤密法，置换及拌入法，灌浆法，加筋法和托换法等,当作为地基的土层软弱，建筑物对其变形与稳定要求较高时，就必须采用深基础。常见的深基础有：桩基础，沉井基础，沉箱基础，地下连续墙等

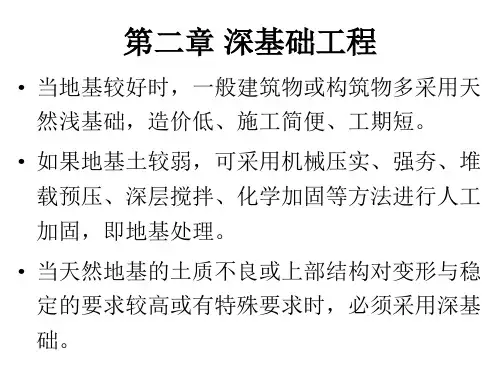

2nbsp;深基础工程

• 2.打桩 • (1)打桩顺序 • 考虑地形、土质、桩群的密集程度以及桩的类型等
因素确定打桩顺序。
• 根据桩的密集程度，打桩顺序分为自中央向两侧打 (桩距小于4倍桩径) 、自中央向四周打(桩距小于4倍桩径) 、逐排打(桩距大于4倍桩径)。如图2-5所示。
• 当桩的设计深度不同时，先深后浅；当桩的规格尺寸不同时，先大后小，先长后短。
• 振动锤：
• 桩锤重量的选择：根据现场的情况，桩锤的重量一
般为桩身重量的0.8～1.5倍。
柴油打桩锤的工作原理图(导杆式) 1-汽缸；2-喷嘴
筒式柴油锤工作原理图
单动汽锤工作原理图
双动汽锤工作原理图
• (2)桩架 • 作用：吊桩就位，悬吊桩锤，引导桩身方向。 • 桩架分为：滚管式桩架、轨道式桩架、步履式桩架、
钻孔灌注桩的钢筋笼成型
超声波检测桩身质量的预埋钢管
钻孔灌注桩是一种基本的工程结构基础桩。
• 2.泥浆护壁钻孔灌注桩 (1)钻孔机械设备钻孔机械：回转钻机、潜水电钻、冲抓锥、冲击钻回转钻机：特点：钻头回转切削、泥浆循环排土、泥浆保护孔壁。应用条件：地下水位较高的硬粘土或软石，孔径 Φ<1m，孔深度20~30m。泥浆循环方式：正循环：适合小直径孔(Φ<0.8m)；反循环：适合大直径孔(Φ>0.8m)
统施加压力将预制桩分节压入土中。如图2-6所示。 • 特点：桩位定点准确，可提高桩基施工质量；施工
无噪声、无振动、无污染、速度快。一般适用于软弱土层。
• 静力压桩机分为机械式和液压式两种。
全液压式静力压桩机压桩示意图
2．静力压桩：
活动压梁是利用压桩桩机架桩导架向自笼重和配重的静压力，将桩逐节压入土中。

《土木工程施工课件》第二章深基础工程

桩基工程
02
桩基工程概述
桩基工程是土木工程中一种常见的基础形式，主要用于承受建筑物荷载，将建筑物荷载传递到下层土体中。
桩基工程的设计和施工需要综合考虑地质条件、建筑物荷载、施工条件等因素。
桩基工程具有较高的承载力和稳定性，能够满足不同建筑物对基础的要求。
桩基的分类
根据桩身的材料不同，桩基可以分为混凝土桩、钢桩、木桩等。
地下连续墙工程
03
地下连续墙工程概述
地下连续墙是一种在地下建筑中采用连续墙体进行围护的结构形式，广泛应用于深基础工程中。
地下连续墙具有较高的结构强度和刚度，能够承受较大的侧向土压力和水平荷载。
地下连续墙的墙体材料多为混凝土或钢筋混凝土，根据工程需要可采用不同的厚度和深度。
地下连续墙的施工方法
垫层施工
在基础底部铺设垫层，起到找平、扩散荷载和改善地基的作用。
回填土方
扩基结构施工完成后，进行回填土方，确保基础稳定。
扩基的检测与验收
检测方法
采用沉降观测、倾斜测量、土压力检测等方法对扩基工程的施工过程和效果进行监测和评估。
验收标准
根据设计要求、相关规范和施工经验，制定验收标准，确保扩基工程的质量和安全性能符合要求。
保证建筑物的正常使用和安全。
深基础工程的分类
• 总结词：深基础工程可以根据不同的分类标准进行分类，如根据施工方法可分为桩基、扩基、地下连续墙等；根据地质条件可分为岩基、软基等。
• 详细描述：根据施工方法的不同，深基础工程可以分为桩基、扩基、地下连续墙等不同类型。桩基是深基础工程中最常用的一种类型，它通过将建筑物荷载传递到下层土体或岩层上，以提高地基的承载力和稳定性。扩基则是通过扩大基础底面积来减小建筑物沉降和变形的一种方法。地下连续墙则是在地下构筑一道连续的墙体，以提高地基的抗剪切和抗滑移能力。根据地质条件的不同，深基础工程又可以分为岩基和软基等类型。岩基是指地基土体为岩石或坚硬土层的地基，通常采用桩基或扩基等方法进行加固。软基则是指地基土体为软弱土层的地基，通常采用换填、排水固结等方法进行加固。
