第1章 工程材料
上一页 下一页 返回
1.1 金属材料的力学性能
3.维氏硬度及显微硬度 1)维氏硬度试验原理 维氏硬度的试验原理与布氏硬度的相同.也是根据压痕单位面 积所承受的载荷来计算硬度值。所不同的是.维氏硬度试验的 压头不是球体.而是两相对面夹角为136°的正四棱锥体金刚 石. 压头在载荷F(kg)的作用下.保持一定时间后卸除载荷.将 在试样表面压出一个正四棱锥形的压痕.测量出试样表面压痕 对角线长度d(mm)用以计算硬度值。维氏硬度和压痕表面 积除载荷的商成比例.
上一页 下一页 返回
1.1 金属材料的力学性能
2)应用及优缺点 布氏硬度试验时一般采用直径较大的压头.因而所得压痕面积 较大。压痕面积大的一个优点是其硬度值能反映金属材料在 较大范围内各组成相的平均性能.而不受个别组成相及微小不 均匀性的影响。因此.布氏硬度试验特别适用于测定灰铸铁、 轴承合金等具有粗大晶粒或组成相的金属材料的硬度。压痕 较大的另一个优点是试验数据稳定.重复性好。布氏硬度试验 的缺点是对不同金属材料需要更换不同直径的压头和改变载 荷.压痕直径的测量也较麻烦.因而用于自动检测时受到限制; 当压痕较大时不宜在成品上进行试验。
上一页 下一页 返回
1.1 金属材料的力学性能
1.1.4冲击韧性与疲劳强度
1.冲击韧性 金属材料抵抗冲击载荷作用而不破坏的能力称为冲击韧性。 1)冲击试验的原理 冲击韧性通常采用摆锤式冲击试验机测定。测定时一般是将 带缺日的标准冲击试样放在试验机上.然后用摆锤将其一次冲 断.并以试样缺口处单位截面积上所吸收的冲击功表示其冲击 韧性。
上一页 下一页 返回
1.1 金属材料的力学性能
4.里氏硬度 里氏硬度是一种动载荷试验方法。其基本原理是用规定质量 的冲击体(碳化钨球冲头)在弹力作用下以一定速度冲击试样 表面.用冲头在距试样表面1mm处的回弹速度vR与冲击、速 度vA的比值计算硬度值。 里氏硬度试验法有其独特的优点.它主要用于大型金属产品及 部件的硬度检验.特别适用于其他硬度计难以胜任的、不易移 动的大型工件和不易拆卸的大型部件及构件的硬度检验。其 缺点是试验结果的准确性受人为因索影响较大.硬度测量精度 较低。
1.1 金属材料的力学性能
3.维氏硬度及显微硬度 1)维氏硬度试验原理 维氏硬度的试验原理与布氏硬度的相同.也是根据压痕单位面 积所承受的载荷来计算硬度值。所不同的是.维氏硬度试验的 压头不是球体.而是两相对面夹角为136°的正四棱锥体金刚 石. 压头在载荷F(kg)的作用下.保持一定时间后卸除载荷.将 在试样表面压出一个正四棱锥形的压痕.测量出试样表面压痕 对角线长度d(mm)用以计算硬度值。维氏硬度和压痕表面 积除载荷的商成比例.
上一页 下一页 返回
1.1 金属材料的力学性能
2)应用及优缺点 布氏硬度试验时一般采用直径较大的压头.因而所得压痕面积 较大。压痕面积大的一个优点是其硬度值能反映金属材料在 较大范围内各组成相的平均性能.而不受个别组成相及微小不 均匀性的影响。因此.布氏硬度试验特别适用于测定灰铸铁、 轴承合金等具有粗大晶粒或组成相的金属材料的硬度。压痕 较大的另一个优点是试验数据稳定.重复性好。布氏硬度试验 的缺点是对不同金属材料需要更换不同直径的压头和改变载 荷.压痕直径的测量也较麻烦.因而用于自动检测时受到限制; 当压痕较大时不宜在成品上进行试验。
上一页 下一页 返回
1.1 金属材料的力学性能
1.1.4冲击韧性与疲劳强度
1.冲击韧性 金属材料抵抗冲击载荷作用而不破坏的能力称为冲击韧性。 1)冲击试验的原理 冲击韧性通常采用摆锤式冲击试验机测定。测定时一般是将 带缺日的标准冲击试样放在试验机上.然后用摆锤将其一次冲 断.并以试样缺口处单位截面积上所吸收的冲击功表示其冲击 韧性。
上一页 下一页 返回
1.1 金属材料的力学性能
4.里氏硬度 里氏硬度是一种动载荷试验方法。其基本原理是用规定质量 的冲击体(碳化钨球冲头)在弹力作用下以一定速度冲击试样 表面.用冲头在距试样表面1mm处的回弹速度vR与冲击、速 度vA的比值计算硬度值。 里氏硬度试验法有其独特的优点.它主要用于大型金属产品及 部件的硬度检验.特别适用于其他硬度计难以胜任的、不易移 动的大型工件和不易拆卸的大型部件及构件的硬度检验。其 缺点是试验结果的准确性受人为因索影响较大.硬度测量精度 较低。
材料工程基础第一章精品PPT课件
红色 黑色 黄褐色 淡黄色
赤铁矿
菱 铁 矿
磁铁矿
褐 铁 矿
一、生铁冶炼
对铁矿石的要求：
1、炼铁的原料
含铁量愈高愈好；30~70%，贫矿：Fe%＜45%
富矿：Fe%＞45%
还原性好；
粒度适中；通常为10~25mm
脉石成分中碱性氧化物含量高；
杂质含量少；S% ＜0.15%，P% ＜0.4%，As% ＜0.1%
要求：
含碳量高； 有害杂质硫、磷及水分、灰分、挥发分的含量低； 在常温及高温下要有足够的机械强度； 气孔率要大，粒度要均匀
常用的燃料：
焦炭 喷吹用燃料：10~30%，有的达40~50%，包括气体燃料（天然气、焦炉 煤气等）、液体燃料（重油、柴油、焦油）、固体燃料（无烟煤粉）
2、高炉设备及工艺过程

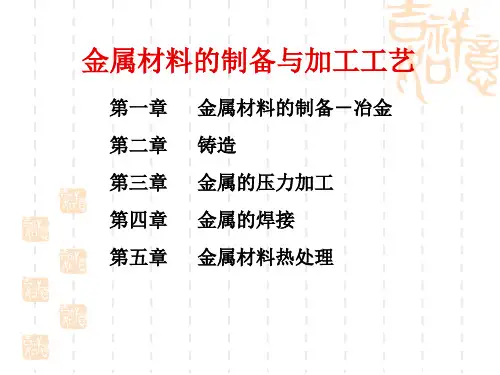

金属材料的制备与加工工艺
第一章 第二章 第三章 第四章 第五章
金属材料的制备－冶金 铸造 金属的压力加工 金属的焊接 金属材料热处理
第一章 金属材料的制备－冶金
第一节 冶金工艺概述 第二节 钢铁冶炼 第三节 有色金属冶炼
第一节 冶金工艺概述
冶金是基于矿产资源的开发利用和金属材料生产加 工过程的工程技术。
➢ 工艺过程：
浸取
固液 分离
溶液 净化
金属或化 合物提取
第一节 冶金工艺概述
电冶金
➢ 定义：利用电能从矿石或其它原料中提取、回收、精
炼金属的冶金过程。
➢ 工艺分类：
电热冶金 ：直接用电加热生产金属的一种冶金方法。包
括电弧熔炼、电阻熔炼、等离子熔炼和感应熔炼等。
电化学冶金：利用电化学反应，使金属从含金属盐类的水 溶液或熔体中析出的冶金方法。包括水溶液电解和熔盐电 解
工程材料基础课件
γ=σmin/σmax
式中σmin --循环应力中数值最小的应力； σmax --循环应力中数值最大的应力。 试 样 承 受 不 同 的 应 力 幅 σa[σa=(σmax-
σmin )/2]与循环断裂周次N之间的关系曲线， 称疲劳曲线，如图1-7所示。
五、硬度
硬度(Hardness)是指更硬的 外来物体作用于固体材料上时， 固体材料抵抗塑性变形、压入或 压痕的能力。
第2节 金属材料的结构
一、 金属的晶体结构
1）晶体。 其内部原子在空间作有规则的排列，如食盐、 金刚石等；纯金属及合金均属于晶体。
（二）抗折（弯）强度
图1-4(a) ，1-4(b)分别为三点、四点弯曲加 载示意图
其中三点弯曲抗折强度计算公式为：
3PL
f
2bh2
式中，P为断裂载荷（N），L为下支点间跨距 （mm），b为试样的宽度（mm），h为试样 的厚度（mm）。强度单位为MPa。
二、塑性
工程材料的塑性(plasticity)是指工程材料在外 力作用下产生塑性变形而不被破坏的能力。对应 拉伸变形，通常用两种方式来表示，即伸长率 （δ ）和断面收缩率(Ψ )。
1、金属材料抗拉强度 图1-2a为低碳钢的拉伸曲线。 图1-2b为不同金属材料的应力－应变拉伸曲线图。
抗拉强度是表示材料在拉伸过程中单位面积所能承受的
最大拉伸力 σb=Pb/A0
，
用
σb
（
单
位
MPa
）
表
示
，
计
算
方
法
为
：
式中：Pb——试样拉伸时的最大拉力（N）
A0——试样的原始载面积（m2） 屈服强度是工程材料在外力作用下开始产生屈服时单位 面积所能承受的最大拉伸力。用σs表示，计算方法为： σs=Ps/A0 式中：Ps ——试样产生屈服现象时的对应载荷（N）。 2、高分子材料抗张（拉）强度 图1-3为高分子聚合物在不同温度范围时的拉伸曲线。
式中σmin --循环应力中数值最小的应力； σmax --循环应力中数值最大的应力。 试 样 承 受 不 同 的 应 力 幅 σa[σa=(σmax-
σmin )/2]与循环断裂周次N之间的关系曲线， 称疲劳曲线，如图1-7所示。
五、硬度
硬度(Hardness)是指更硬的 外来物体作用于固体材料上时， 固体材料抵抗塑性变形、压入或 压痕的能力。
第2节 金属材料的结构
一、 金属的晶体结构
1）晶体。 其内部原子在空间作有规则的排列，如食盐、 金刚石等；纯金属及合金均属于晶体。
（二）抗折（弯）强度
图1-4(a) ，1-4(b)分别为三点、四点弯曲加 载示意图
其中三点弯曲抗折强度计算公式为：
3PL
f
2bh2
式中，P为断裂载荷（N），L为下支点间跨距 （mm），b为试样的宽度（mm），h为试样 的厚度（mm）。强度单位为MPa。
二、塑性
工程材料的塑性(plasticity)是指工程材料在外 力作用下产生塑性变形而不被破坏的能力。对应 拉伸变形，通常用两种方式来表示，即伸长率 （δ ）和断面收缩率(Ψ )。
1、金属材料抗拉强度 图1-2a为低碳钢的拉伸曲线。 图1-2b为不同金属材料的应力－应变拉伸曲线图。
抗拉强度是表示材料在拉伸过程中单位面积所能承受的
最大拉伸力 σb=Pb/A0
，
用
σb
（
单
位
MPa
）
表
示
，
计
算
方
法
为
：
式中：Pb——试样拉伸时的最大拉力（N）
A0——试样的原始载面积（m2） 屈服强度是工程材料在外力作用下开始产生屈服时单位 面积所能承受的最大拉伸力。用σs表示，计算方法为： σs=Ps/A0 式中：Ps ——试样产生屈服现象时的对应载荷（N）。 2、高分子材料抗张（拉）强度 图1-3为高分子聚合物在不同温度范围时的拉伸曲线。
第1章 工程材料基础
0 6）晶格常数。 晶胞中各棱边的长度，单位为A1A 1010 m 0
7）金属中常见的晶体结构 体心立方晶格：晶胞是一个正六方体，立方体的八 个角上和立方体的中心各有一个原子，如图1-2a。其原 子个数为：1 / 8 8 1 2 ，如铬、钠等。
图1-2a 体心立方晶格
面心立方晶格：晶胞是一个正六方体，立方体的八个 角上和立方体的六个面的中心各有一个原子，如图1-2b。 其原子个数为： 1 / 8 8 1 / 2 6 4，如铝，铜等。
图1-2b ቤተ መጻሕፍቲ ባይዱ心立方晶格
密排六方晶格：晶胞是一个正六方柱体，在六方柱体 的十二个角上和上、下底面的中心各有一个原子，在上、 下底面之间还均匀分布着三个原子如图1-2c。其原子个数 1 / 6 12 1 / 2 2 3 6 ，如镁、锌等。 为：
4）结晶过程。 晶体形核和成长过程。如图1-7所示，在 液体金属开始结晶时，在液体中某些区域形成一些有规则 排列的原子团，成为结晶的核心，即晶核 （形核过程）。 然后原子按一定规律向这些晶核聚集，而不断长大，形成 晶粒（成长过程）。在晶体长大的同时，新的晶核又继续 产生并长大。当全部长大的晶体都互相接触，液态金属完 全消失，结晶完成。由于各个晶粒成长时的方向不一，大 小不等，在晶粒和晶粒之间形成界面，称为晶界。
图1-7 结晶过程示意图
5）单晶体。 结晶后，每个晶核长成为一个晶体，称为 单晶体。
6）多晶体。 由许多外形不规则、大小不等、排列位向 不同的小颗粒晶体组成。在多晶体中，这些小颗粒晶体 叫晶粒；晶粒与晶粒之间的界面叫晶界。晶粒的大小影 响材料的力学、物理、化学性能，一般情况下，晶粒越 细，强度和硬度越高，塑性和韧性越好。因为晶粒越细 小，晶界就多，晶界处的晶体排列极不规则，界面犬牙 交错，互相咬合，因而加强了金属之间的结合力。 7 ）细晶强化。 用细化晶粒的方法来提高金属材料的力 学性能。金属凝固后的晶粒大小与凝固过程中形核的多 少和晶核长大速度有关，晶核越多，长大速度越慢，晶 粒越细。而过冷度越大，产生的晶核越多，晶核多，每 个晶核长大受到制约，形成的晶粒就越细小。
工程材料及其成形技术基础(1-5章)ppt课件
工程材料及其成形技术基础
.
绪论
1 本课程的性质
本课程是研究材料及其成形方法的技术基础课。它是 机械类及近机类各专业必修的一门课程。
2 学习目的
(1)获得常用工程材料及各类成形方法和加工工艺知 识，能合理地选材、正确地制定材料的加工程序。
(2)初步了解与本科程有关的新技术、新材料和新 工艺，为学习其它相关课程及以后从事机械设计和加 工制造方面的工作奠定必要的理论基础。
化学
金属材料
合金钢
成分
轻有色金属
分类
有色金属 重有色金属
机
塑料
稀有金属
械
有机高分子材料 合成橡胶
工
合成纤维
程
有机胶粘剂及涂料
材
陶瓷材料
硅酸盐材料
料
新型陶瓷
复合材料
非金属基复合材料 金属基复合材料 .
机械 工程 材料
功能分类
结构材料：用于制造实现运动和传递动力的零件 功能材料：用于制造实现其他功能的零件的材料
S0——试样原始横截面积（mm2 ）。
.
4 塑性
即断裂前材料发生不可逆永久变形的能力。 常用的塑性判据是伸长率和断面收缩率。
.
（1）伸长率 即试样拉断后标距的伸长与原始标距的百分比。
δ=(L1 - L0)/ L0 ×100%
式中ห้องสมุดไป่ตู้
δ——伸长率（%）； L1——试样拉断后标距（mm)； L0 ——试样原始标距（mm)。
σs=Fs/S0
式中
σs——屈服点（ MPa ）； Fs——试样开始产生屈服现象时的（N）； S0——试样原始横.截面积（ mm2）。
(2) 抗拉强度：即试样拉断前承受的最大标称拉应力。
.
绪论
1 本课程的性质
本课程是研究材料及其成形方法的技术基础课。它是 机械类及近机类各专业必修的一门课程。
2 学习目的
(1)获得常用工程材料及各类成形方法和加工工艺知 识，能合理地选材、正确地制定材料的加工程序。
(2)初步了解与本科程有关的新技术、新材料和新 工艺，为学习其它相关课程及以后从事机械设计和加 工制造方面的工作奠定必要的理论基础。
化学
金属材料
合金钢
成分
轻有色金属
分类
有色金属 重有色金属
机
塑料
稀有金属
械
有机高分子材料 合成橡胶
工
合成纤维
程
有机胶粘剂及涂料
材
陶瓷材料
硅酸盐材料
料
新型陶瓷
复合材料
非金属基复合材料 金属基复合材料 .
机械 工程 材料
功能分类
结构材料：用于制造实现运动和传递动力的零件 功能材料：用于制造实现其他功能的零件的材料
S0——试样原始横截面积（mm2 ）。
.
4 塑性
即断裂前材料发生不可逆永久变形的能力。 常用的塑性判据是伸长率和断面收缩率。
.
（1）伸长率 即试样拉断后标距的伸长与原始标距的百分比。
δ=(L1 - L0)/ L0 ×100%
式中ห้องสมุดไป่ตู้
δ——伸长率（%）； L1——试样拉断后标距（mm)； L0 ——试样原始标距（mm)。
σs=Fs/S0
式中
σs——屈服点（ MPa ）； Fs——试样开始产生屈服现象时的（N）； S0——试样原始横.截面积（ mm2）。
(2) 抗拉强度：即试样拉断前承受的最大标称拉应力。
第一章常用工程材料基础PPT课件
与化学成分和热处理状态有关。
控制晶粒细小的措施： 1）增加过冷度，即快速冷却； 2）加入合金元素，进行变质处理； 或选用含有合金元素的材料； 3）结晶时，进行振动操作。
化学工业出9版社
1.3铁碳合金
1.3.1铁碳合金的基本组织及性能 1.铁素体（F） 碳溶于α-Fe中形成的间隙固溶体，体心立方晶格。 一般在低于T≥727℃时出现； Wcmax＝0.218﹪，它溶解碳的能力很低，其特点是强度、
名义屈服极限σ0.2 :即没有明显屈服变形的材料产生0.2﹪的 塑性应变时的应力，适用于脆性材料。
抗拉极限σb ： 材料断裂时的应力值，适用于脆性材料。
抗弯强度σbb 和抗压强度σbc、σ0.2c等。
化学工业出3版社
1.1金属材料的机械性能
1.1.2塑性 它是指材料在静载荷作用下，产生塑性变形而不发生破
数字+HRC，数字+HRB，数字+HRA。
（3）维氏硬度：适合于测量表面处理层的硬度——薄层。 用数字+HV表示。
化学工业出5版社
1.1金属材料的力学性能
1.1.4冲击韧度 韧性是指材料抵抗冲击载荷的能力。 用ɑKV表示，单位J/㎝2。它主要取决于材料强度和塑性的
综合性能指标。 模具行业中还有用断裂挠度f和断裂韧度Kic等表示。
1.1.5材料的工艺性能 1.铸造性能 2.锻造性能 3.切削加工工艺性能 4.焊接性能 5.热处理性能
化学工业出6版社
1.2晶体的结构与结晶
1.2.1晶体的结构 1.2.1.1晶体结构的基本概念
1.晶体与非晶体 2.晶格与晶胞 1.2.1.2金属的晶体结构（与金属元素组成及温度有关） （1）体心立方晶格（α-Fe） 晶胞是一个立方体，各顶点 有一个原子、立方体中心有一个原子，即2个原子。 一般出现在低于727℃时。 （2）面心立方晶格（ｒ-Fe） 晶胞是一个立方体，各顶点 有一个原子、立方体各面中心各有一个原子，即4个原子。 一般出现在高于727℃时，比体心立方晶格尺寸大，且紧密。 （3）密排六方晶格 晶胞是一个正六方柱体，各顶点有一个 原子，上、下底面中心各有一个原子，在上下底面之间还有三 个原子，即6个原子。（硬而脆）
控制晶粒细小的措施： 1）增加过冷度，即快速冷却； 2）加入合金元素，进行变质处理； 或选用含有合金元素的材料； 3）结晶时，进行振动操作。
化学工业出9版社
1.3铁碳合金
1.3.1铁碳合金的基本组织及性能 1.铁素体（F） 碳溶于α-Fe中形成的间隙固溶体，体心立方晶格。 一般在低于T≥727℃时出现； Wcmax＝0.218﹪，它溶解碳的能力很低，其特点是强度、
名义屈服极限σ0.2 :即没有明显屈服变形的材料产生0.2﹪的 塑性应变时的应力，适用于脆性材料。
抗拉极限σb ： 材料断裂时的应力值，适用于脆性材料。
抗弯强度σbb 和抗压强度σbc、σ0.2c等。
化学工业出3版社
1.1金属材料的机械性能
1.1.2塑性 它是指材料在静载荷作用下，产生塑性变形而不发生破
数字+HRC，数字+HRB，数字+HRA。
（3）维氏硬度：适合于测量表面处理层的硬度——薄层。 用数字+HV表示。
化学工业出5版社
1.1金属材料的力学性能
1.1.4冲击韧度 韧性是指材料抵抗冲击载荷的能力。 用ɑKV表示，单位J/㎝2。它主要取决于材料强度和塑性的
综合性能指标。 模具行业中还有用断裂挠度f和断裂韧度Kic等表示。
1.1.5材料的工艺性能 1.铸造性能 2.锻造性能 3.切削加工工艺性能 4.焊接性能 5.热处理性能
化学工业出6版社
1.2晶体的结构与结晶
1.2.1晶体的结构 1.2.1.1晶体结构的基本概念
1.晶体与非晶体 2.晶格与晶胞 1.2.1.2金属的晶体结构（与金属元素组成及温度有关） （1）体心立方晶格（α-Fe） 晶胞是一个立方体，各顶点 有一个原子、立方体中心有一个原子，即2个原子。 一般出现在低于727℃时。 （2）面心立方晶格（ｒ-Fe） 晶胞是一个立方体，各顶点 有一个原子、立方体各面中心各有一个原子，即4个原子。 一般出现在高于727℃时，比体心立方晶格尺寸大，且紧密。 （3）密排六方晶格 晶胞是一个正六方柱体，各顶点有一个 原子，上、下底面中心各有一个原子，在上下底面之间还有三 个原子，即6个原子。（硬而脆）
