TCL液晶电视经典维修案例共84页PPT资料
TCL L37E9型液晶彩电三无故障维修
A P P L-I A N I C E T R E PA H R IT SJG康佳LED32F3200CE型液晶彩电背光不亮故障裣修□代家勋一台康佳LED32F3200C E型液晶电视（主板 型号为35017303),开机后背光不亮。
拆机检查，上电测量恒流板输出的LED+电压【测试点为滤波电容C753 (22|j l F/250V)两端I,待机时（红灯亮）为58V,二次开机后为96V(明显 低于正常值150V),用LED灯条测试仪测量两组 灯条的工作电压68V,判断灯条正常，故障原因应 是恒流板上的升压电路未工作。
检查由 V D751、N701、V701、L701 和L702组成的恒流电路，发现二极管V D751已击 穿，如图1所示。
VD51的原型号是SB2200(最大 区间电流为2A,耐压为200V)，换用SB5200型二 极管(5A/200V)后开机，背光点亮，此时测量C753 两端电压已升到150V。
接入信号，声音、图像都正 常。
考虑到L ED背光灯条易损坏，为延长灯条的使用寿命，决定降低灯条工作电流。
该机的背光电流调节电路由R760(2〇a),R76l(l〇a),R759(4.7f l)'R758( 4.7f t)并联组成，如图2所示。
经过实验，拆下R758后，灯条电流减少了 100m A,且图像亮度无明显下降。
31①②TCL L37E9型液晶彩电三无故障绻修□黄宏章—台TCL L37E9型液晶彩电,三无。
在市电输入电路中串联一只1A交流电流表，通电试机，电流表指针摆动,说明交流输入通道正 常。
因面板指示灯不亮，故怀疑开关电源电路有问 题。
拆机检查,发现电源板上+12V滤波电容CS5~ CS7(均为1000(x F/16V)有鼓包现象，见图1;拆下 实测，其容量分别为1〇8#、115#、122#。
更换 CS5-CS7后上电，电源指示灯仍不亮。
继续检测，发现5V整流二极管DB11已短路。
TCL液晶维修案例及通用屏介绍(武汉)
有24V,无 SW(3-5V)
无24V，有 SW(3-5V) N
无指 示灯
测量待机 STB5V Y
指示灯 灯状态
测量LVDS数据 的CLK+,CLK是否正常 Y
指示灯是 否为待机 （红灯）
Y
电源板故障
遥控和按 键是否能 开机
N
Y
表明开机， 数字板故障
Page 6
表明不开机，数字 板故障
液晶屏 问题
二、电源板的维修方法及维修案例
Page 4
2.初步检修步骤：
故障现象
无像、像不良、无 声、遥控按键无作 用及一些软件故障
灯不亮,不开机
无光、无像、花屏 、竖线、横线
数字板故障
电源板故障
液晶屏故障
Page 5
3.一般故障的确定：
Y
无像 数字板开机否
测背光亮否
N 测量 24V,SW(3-5V)
Page 3
F: 排除法： 缩小检修范围，准确判断故障位置（如信号源部分、信号通道部分）。 G: 逻辑检修法： 该方法要求对所修板件的信号流程、电源逻辑关系非常熟悉，可以确定 维修的顺序：是先从后级向前级检修，还是单一通道向公共通道检修等等。 H: 满足法： 先大体确定故障部位后，再检修部分电路的工作条件是否满足（特殊情 况下可人为制造工作条件）。 对比法： 条件允许的情况下，可以对比好的板件进行检修，也可以对比同一板件 上相同的电路（对称电路）来进行检修。 I: J：先软件后硬件： 软件涉及的故障范围广，但是需要检修的范围小，对于一些软故障，建 议先升级软件。
Page 17
谢谢！
Page 18
Page 7
三、数字板的维修方法及维修案例
机型：LCD32K73.（ＭＳ1８） 故障现象：不开机 (数字板) 分析与检修：首先开机测试，发现机器没有开机，一直处于待机状态。测试电源 只是有5VSTB的电压，而主电源没有12V电压。经更换电源板，排除电源板 问题，问题在主板。根据电源的逻辑关系图，待机时电源板提供5VSTB电 压，供给U110产生2.5V、供给U112产生3.3V，这些电压提供给U100和 U103、U102使机器处于待机状态。正常工作时数字板给电源板一个开机信 号，电源板开始工作。分析故障原因可能为：1.没有收到开机信号；2.收到信 号后，没有发出开机指令；3.发出的开机指令没有送到电源板。 依次检查，首先检测U100的供电、振荡、复位、总线都没有问题，检测 总线之间有数据传输，说明机器已经开机工作。再检测S111的3脚没有开机 信号的电压（开机时电压为2.2V）。按动遥控器测试，U100的P65脚有电压 波动，说明机器收到遥控信号。于是检测U100的P60脚控制输出，电压为0V 正常，说明后面的控制电路有问题。于是检修Q107，发现Q107短路，造成 没有控制电压送到电源板。更换后开机测试，故障排除。 说明： U100 P60脚待机电压是1V；开机电压是0V。
TCLCRT高清彩电维修实例
TCLCRT高清彩电维修实例机型：HD21M62S故障现象：黑屏分析与检修：开机测量电源输出，D825 没有整流输出，测D825 已经击穿，F803 已经烧坏，更换后机器正常工作，试机5 小时后，故障重现，D825 与F803 又烧坏，重新更换后测电压，测得数字板4v 供电有3.7v，而且5C26 IC 发热快，更换后试机2 天没有出现问题，故障排除。
[天津分公司任旭红提供]机型：HD21M62S故障现象：灯亮不开机检修与分析：开机测+B 为70V 左右，所以电压都降低，然后断开+B，发现电源已正常，是不是电源带不起负载，用一个40W 的灯接上去，电源已正常，然后判断电源应该是正常，当断开行振荡的时候电源也是正常的，是不是负载有问题，断开200V，行场故障依旧，最后代换高压包故障还是未排除，然后想是不是偏转出问题了，取下偏转线，已可以开机，但发现CRT打火，原来是CRT 打火打坏了偏转，所以开不了机，更换CRT 后故障排除。
（北京分公司候建轩提供）机型：HD21M62S 机芯：HY11故障现象：二次开机自动关机分析与检修：待机状态下B+为60V，二次开机时听到行起振，高压瞬间起来后即保护关机。
经查排除场保护引起关机。
此时断开行供电试机，电源部分二次开机B+为135V 正常。
接上行负载，让行推动变压器短路，发现开机B+正常。
怀疑行部分有交流短路，最先怀疑行输出27-0107X。
拆下发现在高压包加连极引钱处鼓出一小包。
代换一新高压包，开机恢复正常工作。
总结：HY11 25 寸机中使用27-0107X 已有多个坏的引起二次开机故障。
（杭州分公司熊道军提供）机型：HD21M62S 机芯：HY11故障现象：三无（烧行管）分析与检修：不开机，指示灯不亮。
测+B 电压为0V，检测行输出已短路，行管Q402 坏。
换上新管试机放上20 分钟出现行幅变窄，测+B 电压拉底到70V，行管发荡，测量电流达到1.2A，问题出现在电源部分还是在行部分？在出现问题时短开行输出测量+B 电压为117V 正常。
TCL彩电维修实例

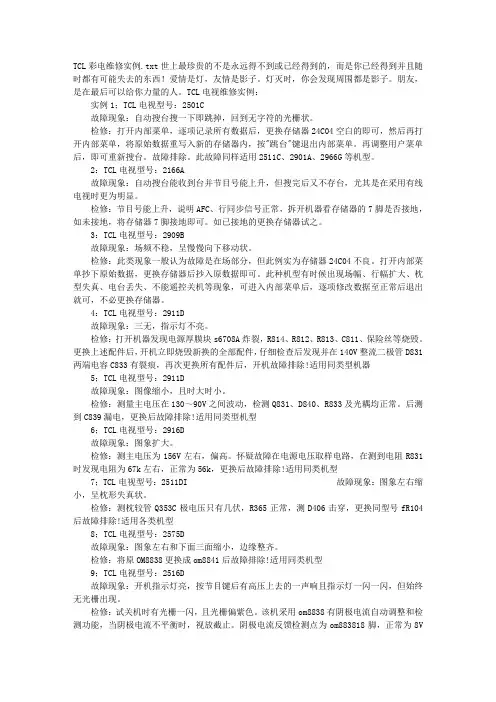

TCL彩电维修实例.txt世上最珍贵的不是永远得不到或已经得到的，而是你已经得到并且随时都有可能失去的东西！爱情是灯，友情是影子。
灯灭时，你会发现周围都是影子。
朋友，是在最后可以给你力量的人。
TCL电视维修实例：实例1；TCL电视型号：2501C故障现象：自动搜台搜一下即跳掉，回到无字符的光栅状。
检修：打开内部菜单，逐项记录所有数据后，更换存储器24C04空白的即可，然后再打开内部菜单，将原始数据重写入新的存储器内，按"跳台"键退出内部菜单。
再调整用户菜单后，即可重新搜台。
故障排除。
此故障同样适用2511C、2901A、2966G等机型。
2：TCL电视型号：2166A故障现象：自动搜台能收到台并节目号能上升，但搜完后又不存台，尤其是在采用有线电视时更为明显。
检修：节目号能上升，说明AFC、行同步信号正常，拆开机器看存储器的7脚是否接地，如未接地，将存储器7脚接地即可。
如已接地的更换存储器试之。
3：TCL电视型号：2909B故障现象：场频不稳，呈慢慢向下移动状。
检修：此类现象一般认为故障是在场部分，但此例实为存储器24C04不良。
打开内部菜单抄下原始数据，更换存储器后抄入原数据即可。
此种机型有时候出现场幅、行幅扩大、枕型失真、电台丢失、不能遥控关机等现象，可进入内部菜单后，逐项修改数据至正常后退出就可，不必更换存储器。
4：TCL电视型号：2911D故障现象：三无，指示灯不亮。
检修：打开机器发现电源厚膜块s6708A炸裂，R814、R812、R813、C811、保险丝等烧毁。
更换上述配件后，开机立即烧毁新换的全部配件，仔细检查后发现并在140V整流二极管D831两端电容C833有裂痕，再次更换所有配件后，开机故障排除!适用同类型机器5；TCL电视型号：2911D故障现象：图像缩小，且时大时小。
检修：测量主电压在130～90V之间波动，检测Q831、D840、R833及光耦均正常。
TCL液晶电视维修案例1
PPT文档演模板
•26
TCL液晶电视维修案例1
PPT文档演模板
•27
TCL液晶电视维修案例1
17.机型：L42M9HBD,机芯：MS68
故障现象：热机无声
检修分析：刚开机图像和声音都正常，老化十几 分钟后出现无声故障，一般情况下，针对无声故 障，我们会从以下五方面入手：一是电源供电； 二是声音通道；三是重抄软件；四是静音控制； 五是IC总线。故障出现时测伴音功放U601的电 源供电和静音控制电压正常，测电子转换开关 U901的供电正常，第10脚为伴音切换控制脚， 测该脚电压是0伏，正常是10伏，顺着线路测开 关管Q904基极有0.7伏，不正常，最后发现是数 字板漏电，R977到R288之间有漏电，刮断该区 域铜皮，用电线连接R977和R288。故障排除。
（福州分公司谢作庆提供）
PPT文档演模板
TCL液晶电视维修案例1
如图
PPT文档演模板
•IC型号 1953D
TCL液晶电视维修案例1
6．机型：L32E5200BE 机芯：MS48IA 故障现象：升级后花屏 检修分析：这是一块网点寄修板，装上机架配
屏是AU试机发现彩色不良，进入工厂1950第5项 发现里面配的是三星LTA320AP18调到AU屏后按 菜单退出，断电重启后还是彩色不良，进入工厂 发现还是配原来的三星屏，由于是升级后出现的 故障怀疑是软件没升级好，进入系统发现软件版 本是V8-MS9810-LF056正常应该是V8-MS48IALF***明显是软件升错了，找来48IA的软件改名为 V8-MS9810-LF***（不改名的话搜索不到升级文 件）后重新升级故障排除。
（福州分公司谢作庆提供）
PPT文档演模板
TCL液晶电视维修案例1
TCL液晶电视屏驱动板的维修方法（图）
TCL液晶电视屏驱动板的维修方法（图）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。
或者长按二维码加群主微信。
空调维修技术教学群纯教学群。
全部视频讲课，每节课都有实物演示。
一休哥主讲。
空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。
让你在短时间内掌握空调维修技能。
教学时常一年。
每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。
有意者联系群主一休哥。
LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS 信号转换成TTL 信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。
根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。
正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8 位LVDS 传输，包括8 位数据，2 位时钟共10 条数据线；全高清屏（1920X1080）均为双路LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。
因为LVDS 信号电平为1V 左右，通过万用表可以测出来。
液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。
在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。
TCL维修资料
TCL维修资料---超级单片系列机型：A T25U159问题：遥控关机后再手动关机有异响。
解决方案：取消D606二极管。
机型：A T2575S问题1：冷机开机电源有响声。
解决方案：将R807由4.7K 1/6W改为3.9K 1/6W。
问题2：场中心偏低。
解决方案：增加R317 1K 1/2W电阻，并联于R311 （P411负载）到地之间。
问题3：丽彩效果不明显。
解决方案：R501，R505，R510由1.5K改为1.8K 1/6W，R526由4.7K改为2.7K 1/6W。
机型：A T21S192问题1：全屏最大亮度不达标。
解决方案：将R414由24K改为20K 1/6W的电阻。
问题2：高温老化“不能开机”。
解决方案：D802取消，板底加1K 1/6W从J803到806（+）端，R806由4.7K 1/6W电阻改为3.3K 1/6W，R807A由飞线改为820欧姆1/6W，C814由100PF 50V改为330PF 50V的电容。
问题3：高温老化场幅底部反折。
解决方案：R306由4.3欧2W改为1.8欧2W的电阻，工厂数据：VCEN由12改为06。
问题4：A V无蓝场。
解决方案：Q202E极到地加220UF 16V，由J002由飞线改为22UH的电感。
问题5：伴音载频过调制时所引起的伴音通到电压谐波失真。
解决方案：C603增加10UF 16V的电解电容，R006由8.2K改为7.5K 1/6W的电阻。
机型：A T25A192问题1：实际收看个出现跑台的现象。
解决方案：C028由4700PF 50V改为220PF 50V的电容。
问题2；图象竖线干扰。
解决方案：C501，C502 C503由680PF 50V改为1N 50V，CRT板上板底的220PF 50V改为100PF 50V的电容。
问题3：字符拖尾（亮度，对比度加到最大时）。
解决方案：将R210，R211，R212由2.2K改为750欧1/6W的电阻。
TCL维修案例
TCL厂家发布维修案例2011-3案例1•机型：L40F11•机芯：MS48•故障：不定时无台•分析与检修：因为此机是不定时出现故障的，从经验和理论上判断故障应该是有元件不良或是元件接触不良。
首先对数字板轻轻敲动几下，故障未出现，于是把数字板上机架试机大概两个小时后故障出现。
用万用表测量TU2（高频头）的5V供电正常，AGC电压4.5V也正常，BT电压也在正常范围之内；当测到SCL、SDA两脚电压为0.8V 明显偏低，怀疑是高频头内部不良把电压拉低，于是更换高频头试机故障依旧；后试想SCL、SDA两个电压分别是由两个上拉电阻提供，于是顺着线路一直查找到R120、R122（1K5电阻）这两个电阻。
当想用铬铁焊下它们测量时，在铬铁头碰到它们的一瞬间，两个电阻都已裂开了，于是可以确定就是这两个电阻不良导致的故障，将它们换后试机几天一切正常，故障排除。
案例2•机型：L32F11•机芯：MT23L•故障：有时不开机•分析与检修：经过长时间试机，当故障出现时，首先测量P101插头P1、2脚的12V供电电压正常，再下测量U103（AS1117-3.3）的P2脚输出电压均比正常值偏低，而且波动好大，然后相继测量其P3脚输入电压才为3V左右，明显不正常。
因为U103的输入电压是由DC-DC 电路（12V转5V电路）供过来的，再测量U103的P3脚对地电阻相比正常的也无异常，说明故障就在12V转5V电路当中，于是将U108（MP1482）更换后试机，故障依旧，接着又检查电路中的反馈电阻R147（51K）、R148（11K）也正常，然后又对U108的外围元件一一检查。
当焊下C172来测量时，发现其已漏电，将其更换后长时间试机一切正常，故障排除。
案例2案例3•机型：L32F11•机芯：MT23L•故障：不开机•分析与检修：首先测量P101插头P1、2脚的12V供电电压正常，然后测U104（AS1117AD）P2脚电压为2.5V正常；再下测量U103（AS1117-3.3）的P2脚输出电压才2.3V，比正常值偏低，正常应为3.3V，说明故障就应该出现在这3.3V的供电上；而测其P3脚输入电压为5V正常，接着测其P2脚的对地电阻也无漏电现象，手摸其温度也无发烫，怀疑U103内部不良，果断将其更换后测其P2脚输出电压马上恢复正常的3.3V，试机一切正常，故障排除。
TCL A620系列液晶电视故障检修实例
TCL A620系列液晶电视故障检修翱□赵一鸣例1：一台D55A620U型机，上电后不开机。
分析检修：该机采用TCL T968A机芯，主芯片为Amlogic（晶晨半导体）公司生产的T968A,网LD11 2.2uH—rvw>—络和音频处理芯片为P220（U751）,功放采用TAS5707（UA01）o上电,测得开关电源输出的12V电压正常，再9...3测主板上DC-DC电路输出电12VVin=4.5V—17V"Ta>i9UDI1Vref=O.8VTTH FBVIN PVCCSW EN/SYNCGND BOOT-«)140.1UIRD15|22kIRD16|l2kR01382k—{=1—[RD14〔30kDDR fOWSTB RD：73'k4-15)12FSW=500kHz压，发现UDIl（RT7296A）输出电压仅为0.9V,正常值应为1.5V O检查UDI1及其外围电路，如图1所示，发现⑧脚（FB）外接反馈取样电阻RD16阻值更换RD16后试机，故已增大。
①下工作于省电模式;CD13OD55A620U型机，上电后指示灯気，—次不开机O过渡阈值设置端，当外接电阻分压时，UDI1在轻负载状态脚为使能端，启动时该脚电压高于1.4V。
⑤脚接自举电容当连接到PVCC端时，则UDI1工作于强制PWM模式。
⑥障排除。
测试UDI1输出15V正常，并能正常开机了。
提示：UDI1（RT7296A）①脚为例2：—台q2zI4T覷5vision AT=>F>L JANOW RE1=»AIRI7MG分析检修：通电试机，面板指示灯闪烁，由此推断主芯片已启动。
该机主板供电系统如图2所示。
上电，测得UDN1输出3.3V.Q100输岀3.3V.UD018A输出1.8V.U1输出0.9V.Q104输出3.3V.UDM1A输出12V.UDB0输出0.9V.UDI1输出 1.5V,均正常。
TCL液晶电视MS19C机芯维修方法案例
PPT文档演模板
TCL液晶电视MS19C机芯维修方法 案例
•维修案例8
• 机型:L32M9B
• 故障现象:按键失灵
• 检修方法:AV输入正常。尝试软件升级，无效。高频头5V 正常，SDA/SCL脚也为5V，无明显异常。只是自动搜台 时高频头BT脚一直为33V不变，正常机应该从13V左右 开始逐渐上升到30V左右，怀疑高频头不良，代换却无效 。是不是总线控制出了问题，CPU虽然发出搜索指令，但 高频头未执行？对照图纸，发现高频头的SDA/SCL通过 Q106/Q107后挂到主芯片U201的数据线上。 Q106/Q107由R151和R153对5V-IF电压分压控制。查 Q106/Q107的G极电压为零！测C145已短路，换后能搜 到台了。（正常机高频头SDA/SCL电压为4.9V，供电为 5.0V）
PPT文档演模板
TCL液晶电视MS19C机芯维修方法 案例
•维修案例3
• 机型:L26M9B • 故障现象:热机不定时关机 • 检修方法:该机板为送修机板,上机架老化一小时左右出
现关机,在开机十分钟左右又出现自动关机现象,出现这 种现象一般有元件热稳定性不好引起,再次开机,首先检 测主IC各路供电,测的各路电压正常,测到U801时发现输 出为3.6V偏高,正常为3.3V.是个3.3V的三端稳压,多放 几分钟U801的输出电压还在上升.而U801的输入电压是 稳定的5V电压,说明U801三端稳压不良,换后老化数小时 再未出现问题,故障排除.
PPT文档演模板
TCL液晶电视MS19C机芯维修方法 案例
•维修案例5
• 机型:L32M9B • 故障现象:AV1无图 • 检修方法:检查其它电路信号都正常,只有AV1无图.说明
公共通道正常,用示波器测试AV1输入波形,测到主 ICU201的输入脚波形都正常,应该是主IC坏引起,换后开 机AV1图像正常.故障排除 • 总结:现在的主板各路视频信号基本上都是直接输入到 主芯片进行信源切换,出现某一路视频异常,外围的耦合 和匹配电路非常简单,很好检查,而主IC坏的概率非常高 .
tcl液晶电视维修典型案例
故障检修：怀疑C203变质，在C203处并联一个等容量的电 容，再次开机，机器还是开机慢。于是升级程序，故障依 旧。怀疑程序工作不正常，于是趁机器还没开机时测量程 序块供电，发现程序块第7脚芯片选择脚电压偏低2.9V，。 于是测量R297另一端电压和过孔，电压3.3V过孔也是通的， 断电测量R297阻值时发现阻值偏大，于是更换后机器开机 正常。
这台机部开机初步测量电压5v正常12v只有7v这这种板的5v和12v都是由u3以及其外围电路构成输出的5v正常就先不用怀疑u3的异常量t1变压器一脚电压为315v正常怀疑是变压器坏了于是更换变压器故障依旧既然变压器是好的应该就是在12v取样电路上出了问题在以往的维修经验中tl431这个三端稳压器很容易出故障于是代换它故障还是没有排除r18是一个反馈取样电阻这个电阻一般是非常严格的大小不能随便代换为了确认反馈电路是不是正常这时候不防可以用比r18一个稍大一点或者稍小一点的电阻代换看最后输出电压是否有改变代换后电压任然是7v这时候便更换光耦u2更换后电压恢复正常故障排除
后观察图纸发现R970与Q905的集电极是连在一起的，于 是测量R970与Q905之间是阻值为无穷大，用导线连接后， AV1、AV2、TV声音都正常。再次测量U901的9脚和10脚， 电压转换正常。
机型：L46E9FBD/MS68 故障：无伴音 原因：U601
故障分析：无伴音的维修应先看屏参是否正确，再确定 伴音通道是公共通道还是功放部分引起的。因为此机芯 的伴音是由U201一站式解码出来的，AV，TV几组伴音信 号送到U901切换出一路信号送到U601功放输出。
阻值变大， 在数字板
TCL液晶电视维修案例(PPT 30张)
故障时2V左右， 正常时3.3V
机型：L32F11 机芯：MT23L 故障现象：有时不开机 分析与检修：由于是有时不开机所以只能开机老化至故障出 现后测量P101插头P1、2脚的12V供电电压正常，说明不是 电源板故障，再下测量U103（AS1117-3.3）的输出电压比 正常值偏低，测量其输入脚电压只有3V左右，明显不正常。 由于U103的输入电压是由DC-DC电路（12V转5V电路）供过 来的，再测量U103的P3脚对地电阻相比正常的也无异常，说 明故障就在12V转5V电路当中，试更换U108（MP1482）试机， 故障依旧，继续检查电路中的反馈电阻R147（51K）、R148 （11K）也正常，然后又对U108的外围元件一一检查。当焊 下C172来测量时，发现其已漏电，将其更换后长时间老化试 机一切正常，故障排除。
更换 Q1600
机型：L32P60BD 机芯：MS48 故障现象：有时不开机 分析与检修：通电检测，3V3电压正常，反馈电压1V6（正 常应为3V0），但此时开机正常，复位总线均未发现问题， 初步怀疑就是因反馈电压低而引起的，测量P—ON脚，此脚 由R853连接至解码，发现其阻值只有1K左右（正常2K）， 切断R853，发现是解码端阻值变小，切断解码P212脚外围 铜皮，测量阻值恢复正常，由此可判断是铜皮存在阻值所 致，切断铜皮，用飞线连接R853与解码P212脚，通电检测 ，反馈电电压2.8V，老化检测，故障排除。
机型：L32F3300B 机芯：MS81L 故障现象：不开机 分析与检修：开机后红灯亮，按键遥控都开不了机，测量 P100插座处3.3V和 12V正常，说明电源板已工作正常，故 障出在数字板上，首先检查主板上各供电稳压IC， U102(RT9166-3.3V)、U103(AS1117-2.5V)、U105(AS11173.3V)的输出电压，当测量到U103时输出电压为3.9V明显不 正常，正常时为2.5V给DDR供电的，更换U103后电压恢复 正常故障排除。 此故障已发现多例
TcL液晶电视维修2
TCL L32F3320电视机故障维修一例（含电路图）
一台TcL液晶电视,故障为：有声音无图像，开机仔细观察屏幕闪亮一下，检查背光灯，发现开机启动时屏背光灯一闪亮即灭。
该机背光灯与电源部分一体，线路板板号SHG3203A一101H,背光电源管理芯片Mp3394,测量去灯管CN2电压为62V，逐步下降到电源电压24V,在电压下降过程中可以观察到背光灯闪亮一下。
电源、背光灯线路图：
为了清楚起见背光灯局部电路：
上网查询，有人说把R212由原有160K改为75K故障排除，并且确实有些人跟着这个思路也能修好。
但也有人说改R212不一定能根治，并且说改后确实也能显示，只是稍暗，但拆屏灯条发现一条不亮，另外两条上都有一个灯珠不亮，换灯条才能根治此故障。
根据此机芯灯条资料，一条灯条为9只LED灯组成，每只灯工作电压6V，那么灯条是工作是54V，即CN2的1、2、9、10脚电压应该为54V。
该电压的稳压过程是由R212、R229、R228组成的分压电路，检测该分压器两端的电压变化，通过R230送到IC201⑿脚，检测、调整得到一稳定的电压。
通过电路分析，减小R212只会使分压器两端的电压升高，故减小R212不一定是跟除故障的办法，我赞同一定要检查灯的工作状态是否正常。
TCL王牌彩电维修大全
自动搜台时该处的AFT电压在0.2-5V之间变化，但现在87CK38(13)脚的电压没有这种变化。仔 细检查(13)脚的引线，发现引线铜皮上有一处小蚀点，将该断裂处焊通后故障排除。
例2机型：2101AS
故障现象 ：在VHF-L、VHF-H、UHF的高频段收不到台，但低频段能收到。
分析与检修： 根据故障现象分析，可能是UT电压的动态范围不够宽所致。经过仔细检查，
24C04损坏，因而不能执行开机操作的外部表现。
需要说明一点，210lAS彩电使用ST24C04E2PROM电擦写只读存储器，TCL厂家提供的24C04备用品已写入了初始化数据，从市面购买的ST24C04是没有有效数据的芯片，需先使用专 用设备写入初始化数据后才能使用。
例4机型：2101AS
故障现象 ：接收电视台节目时，VHF-H频段无图像。
发现+33V电压的稳压二极管D001端电压只有9V，说明该管已击穿损坏。更换D001后其端电
压能稳压在33V，故障也随之排除。
例3机型：2101AS
故障现象 ：接通交流电源后，待机指示灯亮，按遥控器STANDBY键，待机指示灯熄灭，几 秒钟后，又自动转入待机状态。在指示灯熄灭期间，屏幕为静噪蓝屏。
分析与检修 ：待机状态可转换，几秒钟后，自动返回待机状态，待机指示灯又亮，说明开关 稳压电源及遥控系统功能正常，这种现象是与存储器相连的I2C总线系统不正常或节目存储器
例5机型：2101AS
故障现象： 接通交流电源后，待机指示灯亮，但不能进入正常接收状态(不能开机)。
分析与检修 ：为了排除因遥控器故障致使不能开机的可能性，换另一个确知无故障的同机型 遥控器作试验仍不能开机。检查IC001的(31)脚有正常的8MHz正弦波振荡，说明IC001无故 障，进一步检查IC001的复位系统，发现D004和Q007均已击穿短路，IC001(33)脚得不到
