高架火炬岗位操作规程1.岗位任务及职责1.1岗位任务本岗位的任务是保证项目在正常生产、开停车及事故的状态下的放空气能够及时、安全、可靠地放空燃烧，保证在运行过程中实现低噪音无烟燃烧，以确保装置的安全稳定生产、环保的达标排放及相关人员的安全，并且承担环保排放的任务，本岗位的操作好坏对本公司环保工作及安全生产有直接关系。

1.2岗位职责1、在车间的统一指挥下，严格执行操作规程及各项规章制度，自觉搞好本岗位的操作，发现问题及时解决并向车间汇报。

2、本岗位主要任务是负责火炬及配套设施的正常操作及管理维护，确保火炬正常运行。

3、负责压送分液罐，保持水封罐的正常液位，使之不空，不满，真正起到液封作用。

4、负责本岗位设备的使用和维护保养，做好管线仪表的使用保养和冬季防冻防凝工作。

5、负责本岗位消防设施及工具的管理工作严禁残油随地排放及杂物随地堆积的各种不安全因素存在。

6、认真填写好设备的使用记录及交接班日记。

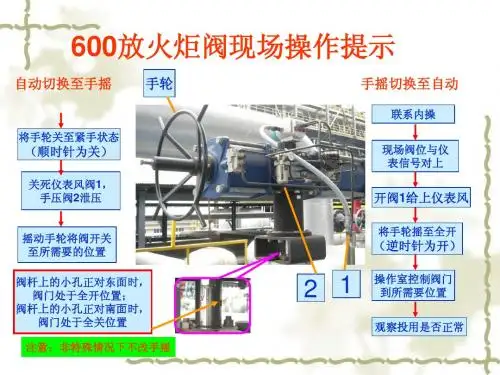

2.岗位操作范围本高架火炬系统主要由以下三个伙计系统组成:富氢火炬系统、乙二醇火炬系统、酸性气火炬系统。

火炬系统采用塔架式结构，共用一个塔架，火炬总高89米，塔架高度82米，根开14×14米，采用热浸锌防腐。

富氢火炬的处理能力236940Nm3/h,乙二醇火炬的处理能力146743Nm3/h，酸性火炬的处理能力7616Nm3/h,908-1工况排放量2983Nm3/h.高架火炬由火炬DCS控制室、火炬气排放管道（三条管道）、富氢火炬分液罐（V7401）、富氢火炬水封罐（V7402）、乙二醇火炬分液罐（V7403)、酸性火炬分液罐（V7404）、地面爆燃点火控制盘、高空点火装置、火炬筒体、分子封（酸性气火炬无）、火炬头、污水槽、污水槽离心泵、3台分液罐离心泵及附塔管线、仪表、电缆、有毒有害气体报警仪、可燃气体报警仪等部分组成。

3.编制依据（1）济南同智创新科技有限公司高架火炬操作手册4.产品及原辅材料耗量及产量序号名称规格公称直径消耗量备注1 蒸汽0.6MPa(G) 6”2t/h 伴热11t/h 消烟2 燃料气0.5MPa(G)环境温度3”200Nm3/h（瞬时）掺烧9×3Nm3/h（瞬时）4套引火筒用气9×1.5Nm3/h（连续）9套长明灯用气3 氮气0.5MPa(G)环境温度1”90Nm3/h（间断）富氢火炬分子封吹扫1”70Nm3/h（间断）乙二醇火炬分子封吹扫2”90Nm3/h（间断）富氢火炬吹扫2”70Nm3/h（间断）乙二醇火炬吹扫1”35Nm3/h（间断）酸性气吹扫4 仪表空气0.5-0.8MPa(G)环境温度4”5Nm3/h（连续）气动仪表用气5电380V/220V50HZ瞬时20kw火炬自动点火系统用电间断2kw 电气仪表等启动合计最大22KW所有电气设备同时启动6 新鲜水0.4MPa(G)环境温度4”8t/h水封罐补水5.工艺原理及火炬设备简介5.1工艺原理当开、停车及紧急事故时，可燃放空气体由装置经放空气体管道排放至火炬系统，经分液罐、水封罐后排入火炬筒体，经过分子密封器排出火炬头，并由长明灯点火器点燃。

点火系统选用长明灯点火器自动点燃系统，当有放空气体排放时，由自动点火系统启动点火，自动点火过程中需打开燃气管道上的电磁阀组，点火成功后关闭电磁阀组或保持常开做长明灯使用。

当无放空气体排放时，由自动点火系统控制打开氮气管道上的电磁阀组，往火炬内充氮气，以防止火炬回火。

界区内的燃料气、蒸汽、仪表空气、氮气和新鲜水由系统管网引至火炬装置。

管线的材质为碳钢。

1、氮气：氮气作为分子封的密封气体，管线进入界区后经总阀后接入分子封的氮气管口。

2、燃料气：结合本系统火炬头的构造，燃料气自燃料气管网进入界区后分成4路：1路接做地面爆燃点火器，2路作为长明灯的燃料气气源，3路作为富氢火炬燃烧伴烧，4路作为酸性气火炬燃烧伴烧。

3、仪表空气：仪表空气管线经总阀后接至地面爆燃点火器，同时也作为界区内仪表气源。

4、新鲜水：水封罐补水采用新鲜水，进入界区的新鲜水经总阀、气动切断阀后接入水封罐的新鲜水管口。

5、蒸汽：a、由界区外来蒸汽管线经总阀后分为6路支管，分别为：分子封密封器用蒸汽、分液罐、水封罐、仪表伴热蒸汽、乙二醇火炬蒸汽消烟、富氢火炬蒸汽消烟。

B、分液罐的加热蒸汽由手动阀控制。

C、所有蒸汽管路在低点设疏水阀。

5.2火炬系统设备简介1、分液罐：分液罐的作用是移除火炬排放中的液体、固体,减少火炬气中的凝液量,以免液滴被夹带到火炬头造成“火雨”，有利于火炬系统管网运行,保证火炬安全。

分液罐内设有蒸汽伴热盘管，以防止凝液在冬季低温情况下发生冻结。

当分液罐的水位集散到80cm 时，开启分液罐排凝泵，打开排凝泵后的手阀，当水位降至20cm时停止排凝泵。

注意：不要把分液罐的凝液全部放完，以防止放散气由排凝泵管道排出。

分液罐用于缓冲分离排放气体中直径大于600um凝液，防止下火雨。

2、水封罐：火炬气通过水封罐进口管道，进入水封罐内的水面以下，达到一定压力后冲破水封进入火炬筒体进行放散。

水封罐的作用是防止回火现象的发生，假设发生回火，火焰通过火炬气出口进入水封罐后，因为入口管道在水面以下，因此杜绝了火焰的继续传播。

水封罐进口管道插入深度和液位计57mm出平齐，正常放散时，水位保持在550m~650cm 之间，即放散气突破水封的高度在5~6KPa。

3、分子密封器（简称分子封）：保证在排放气中断后阻止空气倒流入火炬筒体内，确保再次排放时不会发生回火或爆炸。

分子封的工作原理是采用分子量较空气小的氮气作为密封气，密封气体由于浮力的作用充满分子封工作段的上部，这样空气只可能依靠分子扩散进入火炬筒体，如果使氮气流速大于分子扩散速度即可达到阻止空气倒流至火炬筒体内。

分子密封器上设置蒸汽伴热接口，冬季应开启伴热系统，防止冻结。

4、火炬头：火炬头是整个火炬设施中最关键的设备，采用了较高的排放流速及火焰稳定技术形成湍流燃烧火焰，火焰稳定、长度短、烟气少，能满足环保要求。

火炬头采用无烟燃烧型火、低噪音喷嘴。

火炬头上部采用耐热不锈钢以保证火炬头的高温强度和抗腐蚀性能。

配置节能长明灯，长明灯为空气予混型燃烧器，具有高效节能，抗恶劣气候能力强，能抵御大风及暴风雨雪等特点。

5、地面爆燃点火装置：地面爆燃式点火器是火炬系统重要设备之一，目前国内点火器制造厂生产的地面点火器普遍存在点火成功率低和不防爆等缺点。

地面点火器的点火通过高压点火点火装置和防爆式内传焰式点火枪实现。

火炬系统设1台现场地面爆燃点火器，可通过手动方式点燃长明灯。

地面爆燃操作燃气空气之比在1：8到1~10之间调节。

高能点火器将AC220V电压转换成2200V脉冲波，通过高压电缆及点火杆送到防爆式内传焰式点火枪，在点火嘴内生成电火花，用于引燃燃料气。

地面爆燃点火装置工作原理：带一定流量、压力的净化压缩空气和燃料气，通过各自管道混合后进入爆燃发生室，当二者的浓度达到爆燃范围时，点火器输入AC220V电压，其利用高能发生器输出17KV高能电压至高能半导体电嘴，高能半导体电嘴在爆燃室内高压放电产生电火花，引燃爆燃气体，爆燃气体产生的火焰通过爆燃管引至长明灯，并点燃长明灯。

净化压缩空气和燃料气管道上均设置了自力式调节器，以保持恒定压力(在管路上均设置了压力表)；在地面点火器主控箱内部设置限流孔板以维持一定流量（净化压缩空气：燃料气=2：1），使爆燃气体达到爆燃浓度范围，使点火成功率大大提高。

6、高空点火装置：高空点火装置可在控制室远程控制实现自动、手动及现场手动点火。

若设在长明灯上的热电偶检测到长明灯熄灭，操作人员可在控制室控制高空点火装置将熄灭的长明灯重新点燃。

高空点火装置的组成：高空点火装置由高能点火器、高压点火电缆及点火杆组成。

高能点火装置可通过触摸屏上的点火按钮、就地控制柜上的点火按钮控制，每次按下点火按钮，由设置在点火器控制回路中的延时继电器控制，点火器工作15s（时间可通过就地控制柜中的时间继电器调节，建议最长时间不大于30s）后自动停止，若要再次点火，需重新按下点火按钮。

高空点火控制系统同时接受来自控制室的远程点火信号。

高空点火杆安装在火炬头长明灯旁边。

点火杆发出的电火花引燃长明灯内的燃料气，从而点燃长明灯。

长明灯采用部分预混空气燃烧方式；它通过文丘里引射原理，引射部分空气，在点火管处被点火设备点燃。

这样可以增强火焰的刚性，减小恶劣气象条件对常明灯的影响，同时可消除黑烟。

长明灯主要由喷头、混合管、点火管、稳焰筒等部件组成。

长明灯在火炬头体对称布置，可保证在任何风向的情况下可靠点燃。

长明灯全部采用耐热不锈钢1Cr25Ni20Si2加工。

高能点火器安装在火炬塔顶的平台上，可改善高能点火器的工作环境。

高能点火器和点火杆之间通过高压点火电缆连接。

火炬系统设置9套高空点火装置，其中1、2、3、4、号为富氢火炬用长明灯用，5、6、7为乙二醇火炬用长明灯用，7、8号为酸性气火炬长明灯用，9为地面爆燃用点火装置。

可保证火炬设施点火的可靠性。

高空点火装置由高能点火发生器、高压电缆及高空点火枪组成。

高空点火枪安装在火炬头长明灯旁，用于引燃长明灯。

高空点火装置的主要技术特性：工作电压220VAC 、50Hz、工作电流4A、火花频率10±2 SPS 、工作周期（通/断）≤30/60S 、工作温度-20～85℃、点火枪寿命20万次火花、点火枪中心电路阻值<0.02Ω、点火枪发火端耐温1500℃、防爆专用电缆电路阻值<0.05Ω6.操作过程6.1原始开车前的准备工作工程安装结束后应按照有关的规范进行验收，合格后方可进行试车。

大修结束后，由于部分管线的更换、拆装，故须对照详细设计图纸，核对现场管线是否按图施工。

核对无误后方可继续投用。

1、检查管道、管材、法兰、垫片、螺栓及螺母其材质、等级、尺寸是否符合图纸的要求。

2、检查阀门及各部件的编号、流动方向，上下安装方向是否符合图纸的要求。

3、检查法兰螺栓、螺母是否全部均匀紧固。

4、检查螺纹连接部分是否按照规定施工，密封带是否卷好。

以上如有不符合图纸和规范要求之处，必须进行返工，直到确认整个系统装置无质量问题后方可进行试车。

6.1.1吹扫及置换1、放散气管线吹扫：吹扫气体为压缩空气，从装置的端头通入吹扫气由上游向下游进行管线吹扫至火炬塔顶，吹扫完毕后用氮气置换并进行气密性试验。

2、氮气管线的吹扫:吹扫气体为氮气，从装置的端头通入吹扫气由上游向下游进行管线吹扫至火炬塔顶，管线必须进行气密性实验，达到无泄漏要求。

3、燃料气管线的吹扫：吹扫气体为氮气，从装置的端头通入吹扫气由上游向下游进行管线吹扫至火炬塔顶，管线必须进行气密性实验，达到无泄漏要求。

4、蒸汽管线的吹扫：吹扫气体为蒸汽，从装置的端头通入吹扫气由上游向下游进行管线吹扫至每个伴热管线，要求无蒸汽冷凝液，去火炬塔顶蒸汽消烟的管线必须吹扫至火炬塔顶。
