2020年(企业诊断)实验一发动机密封性检测与诊断实验

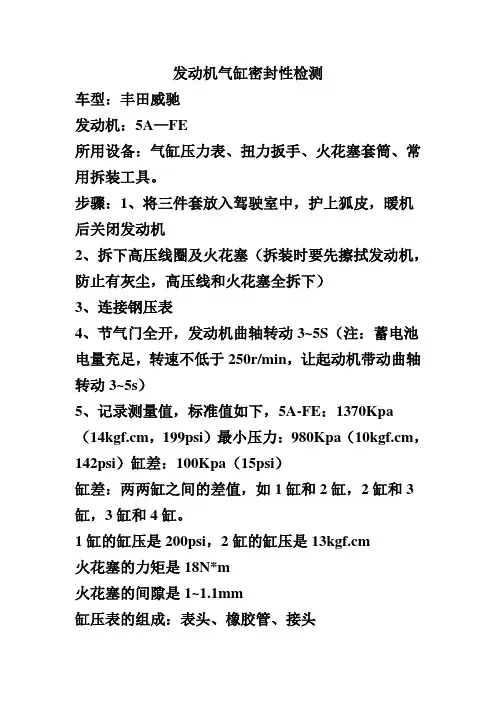

发动机气缸密封性检测
发动机气缸密封性检测车型：丰田威驰发动机：5A—FE所用设备：气缸压力表、扭力扳手、火花塞套筒、常用拆装工具。
步骤：1、将三件套放入驾驶室中，护上狐皮，暖机后关闭发动机2、拆下高压线圈及火花塞（拆装时要先擦拭发动机，防止有灰尘，高压线和火花塞全拆下）3、连接钢压表4、节气门全开，发动机曲轴转动3~5S（注：蓄电池电量充足，转速不低于250r/min，让起动机带动曲轴转动3~5s）5、记录测量值，标准值如下，5A-FE：1370Kpa （14kgf.cm，199psi）最小压力：980Kpa（10kgf.cm，142psi）缸差：100Kpa（15psi）缸差：两两缸之间的差值，如1缸和2缸，2缸和3缸，3缸和4缸。
1缸的缸压是200psi，2缸的缸压是13kgf.cm火花塞的力矩是18N*m火花塞的间隙是1~1.1mm缸压表的组成：表头、橡胶管、接头老师的问题：1、为什么测量发动机气缸密封性时要把节气门踩到底？2、为什么测量发动机气缸密封性时要把喷油器插头拔掉，还有什么方法防止喷油。
3、如果测量值比标准值大或小，什么原因答：1、对于化油器式发动机而言是防止汽油被吸入气缸然后由排气门进入排气管系统，由于三元催化剂温度过高，使汽油燃烧而产生危险。
对于电喷发动机节气门开不开没影响，只要把油路断了就行了。
2、为了防止喷油所以把喷油器插头拔掉了，（因为燃油进入气缸中容易造成积炭使测量值增大，燃油进入气缸中从排气门进入排气系统中，汽车正常启动时，三元催化剂的温度较高，导致燃烧或爆炸），还有将电动汽油泵的保险丝断开或拔掉电动汽油泵的插头，启动发动机1~2两次消耗掉燃油管中的燃油，使燃油压力不足以打开喷油器，（需要泄压后才能做）3、测量结果如果大于标准值可能是由于燃烧室的积炭过多，气缸存垫过薄或缸体和缸盖结合面经多次修理加工过甚造成，测量值低于标准值时，可向该缸火花塞或喷油器中注入少量机油，然后用钢压表测量压力：如果第二次测量出的压力大于第一次，说明气缸、活塞环、活塞磨损过大、活塞环对口、卡死、断裂、缸壁拉伤等原因造成气缸不密封。
NO1：气缸密封性检测、诊断与排除(共47张)
第7页，共47页。
结果分析
①压力时高时低,说明气门关闭不严 ②相邻两缸压力偏低,而其他缸正常，表明此相邻两缸通气 ③一缸或数缸漏气,注入粘度较大机油,则又恢复正常,说明零件磨
损过大
④压力偏高,行驶中出现过热(ɡuò rè)或爆燃,则积炭过多 ⑤GB18565-2001规定，发动机各气缸压缩压力应不小于原设计规定
200
第16页，共47页。
2.诊断分析：
经验法：根据火花塞情况判断发动机工作状 况
1）触摸法：绝缘陶瓷部位感温 2）观色法：旋下火花塞，察看其电极部分 ①赤褐色或铁锈色：正常
②烟熏的黑色：表明燃烧不完全，多半是混合气过浓，机 油(jīyóu)上窜，火花塞冷却型选错
③渍油状：表缸无火，火弱，存油
第17页，共47页。
的空气压力下降为P2，其压力差为：
p1
p2
Q2
2 2 A2
Q---空气漏气量
A----空气量孔截面积
---空气量空阻力系数 ----空气密度
检测仪器标定方法：接通外部压缩空气，关闭出气阀，调整调压阀，
使测量表指针指向额定进气压力，并将其作为0%，气缸不漏气； 打开出气阀，让压缩空气全部经量孔后于大气相通，压力表指针为100%， 等分100分，每一份即为1%的漏气量。
➢测得结果如低于原设计规定
a) 可向该缸火花塞或喷油器孔内注入适量机油，（一般为 20 ～ 30 mL）然
后用气缸压力表重测气缸压力。
b）若再测的压力值明显比第一次的高，接近标准压力，表明是气缸内的
问题。可能是气缸、活塞环、活塞磨损过大或活塞环对口(duìkǒu)、卡死、 断裂及缸壁拉伤等原因所致。
发动机气缸密封性测试方法
5）测试中起动机运转时间不能过长或过短。时间过长会 过多消耗电能和损害起动机，过短则会达不到测试标准
精选ppt
13
测量结果，还与曲轴转速 有关。如发动机汽缸压力与 曲轴转速的关系曲线，只有 当曲轴转速超过1500r/min 以后，汽缸压力曲线才变得 比较平缓。但在低速范围内， 即在检测条件中由起动机带 动曲轴达到的转速范围内，
2）第二次测得的压力值与第一次略同，即仍比标准压力低，说明 进、排气门或汽缸衬垫密封不良。
3）两次结果均表明某相邻汽缸压力都相当低，说明是两相邻处的 汽缸衬垫烧损窜气。
精选ppt
11
在测量汽缸压力后，针对压力低的汽缸，常采用如下简易办法：
拆下滤清器，打开散热器盖、加机油口和节气门，用一条胶管，一头接 在压缩空气气源（600KPa以上），另一头通过锥型橡皮头插在火花塞或喷 油器孔内。
精选ppt
7
检验条件
由于汽缸压力受很多因素影响较大，所以，测量汽缸压力，必须在下列 条件下进行：
1）蓄电池电力充足。 2）用规定的力矩拧紧汽缸盖螺栓。 3）彻底清洗空气滤清器或更换新的空气滤清器。 4）发动机达到正常的工作温度（水温80~90℃，油温70~90℃）。 5）用起动机带动卸除全部火花塞的发动机运转，转速为200~300r/min，
或按原厂规定。
精选ppt
8
检测方法
先用压缩空气吹净火花塞周围的脏物， 拆下全部火花塞。对于汽油机还应把点火系次级高压线拔下并可靠搭铁，
以防止电击或着火。 把专用汽缸压力表的锥形橡皮头插在被测量汽缸的火花塞孔内，扶正压
紧， 将节气门（有阻风门的还包括阻风门）置于全开位置，用起动机带动曲
汽车检测与诊断技术-实验指导
《汽车检测与诊断技术》课程实验指导书实验一发动机气缸密封性的检测一、实验目的通过实验，进一步了解发动机气缸密封性的评价指标，了解发动机气缸压缩压力、气缸漏气率、曲轴箱窜气量的测量方法。
二、实验用仪器设备1．气缸压力表；2．气缸漏气率仪。
3．曲轴箱窜气量测量仪。
4．实验用发动机及测控系统。
三、实验方法和步骤1．气缸压缩压力检测1）将被测发动机起动并运转至正常工作温度，使发动机熄火；2）拧出各缸火花塞，使节气门和阻风门在全开位置；3）将气缸压力表锥形橡胶头压紧在火花塞安装孔上；4）用起动机带动发动机在规定转速下运转3~5秒，测量气缸压缩压力；5）每缸测量2~3次，取平均值作为被测缸的压缩压力。
2．曲轴箱窜气量检测1）堵塞发动机曲轴箱各通风孔、油尺孔等，仅保留机油加注孔为窜气取样孔；2）将仪器取气探头压紧在机油加注孔处。
3）起动发动机，在正常运转状态下进行测试，读取仪器表头上的读数。
四、实验记录表发动机气缸密封性检测记录表实验日期：实验地点：环境温度：气压：发动机曲轴箱窜气量检测记录表五、实验过程中的其他记录：六、对实验结果的分析：七、实验报告要求实验结束后一周内提交实验报告，要求实验报告字迹工整、数据分析合理、数据记录全面、结论合理，杜绝抄袭现象。
《汽车检测与诊断技术》课程实验指导书实验二发动机点火系统检测一、实验目的掌握使用博世FSA560型发动机综合性能分析仪对发动机点火系统相关性能进行检测。
二、实验设备博世FSA560型发动机综合性能分析仪见图1。
图1 FSA560 S4型发动机综合性能分析仪1．仪器组成FSA560 S4型发动机综合性能分析仪的前视图见图2，键盘功能键见图3，其说明见表1。
图2 FSA560 S4型发动机综合性能分析仪前视图1-彩色显示器（旋转式）2-装有传感器的传感器支架3-门（其后面预留空位给打印机）4-放置PC键盘的抽屉5-仪器背部上的电源总开关6-门7-具有覆盖板的废气测试器（特殊配件）8-移动式系统推车图3 键盘功能键表1 键盘功能键的说明2．连接电缆与传感器传感器支架见图4，插口见图5。
实验一 发动机综合性能检测实验
实验一: 发动机的检测与诊断实验——发动机综合性能检测实验适用专业：汽车服务工程专业车辆工程专业实验时数：2学时设计性实验——汽车发动机性能综合测定一、实验目标：1) 掌握实验设计、实验数据处理和分析的基本方法；2) 掌握发动机性能综合分析仪和汽车性能检测仪的接线方法和基本操作；3) 了解发动机性能综合分析仪和汽车性能检测仪的主要功能；二、实验仪器：发动机综合性能分析仪被测车辆:三、实验内容：1)测试设备的安装、调试；2)数据采集、分析；3)故障排除和检验。
四、实验要求：1) 在理论指导下，根据实验目的，在指导教师的指导下完成实验设计，对实验路线和方法的可行性进行分析论证；2) 根据实验设计和实验内容的要求，熟悉掌握所需仪器的结构、原理、操作规范等；3) 根据实验室安排，独立完成实验数据的采集等实操环节；4) 对实验结果进行科学的分析和论证，得出科学的结论；5) 撰写实验报告、答辩。
五、发动机综合性能检测的基本内容及特点发动机是汽车的动力源，是汽车的心脏，汽车的一些基本技术性能都直接或间接地与发动机的相关性能相联系。
因此发动机综合性能的检测对整车性能的了解至关重要。
发动机综合性能检测与发动机台架试验不同，后者是发动机拆离汽车以测功机吸收发动机的输出功率对诸如功率和扭矩以及油耗和排放等最终性能指标进行定量测定，而发动机综合性能检测装置主要是在检测线上或汽车调试站内就车对发动机各系统的工作状态，如点火、喷油、电控系统和传感元件以及进排气系统和机械工作状态等的静态和动态参数进行分析，为发动机技术状态判断和故障诊断提供科学依据，有专家系统的发动机综合分析仪还具有故障自动判断功能，有排气分析选件的综合分析仪还能测定汽车排放指标。
以下简单概括发动机综合分析仪的基本功能:(1)无外载测功功能即加速测功法；(2)检测点火系统。
初级与次级点火波形的采集与处理，平列波、并列波与重叠和重叠角的处理与显示，断电器闭合角和开启角，点火提前角的测定等；(3)机械和电控喷油过程各参数(压力、波形、喷油、脉宽、喷油提前角等)的测定；(4)进气歧管管真空度波形测定与分析；(5)各缸工作均匀性测定；(6)起动过程参数(电压、电流、转速)测定；(7)各缸压缩压力判断；(8)电控供油系统各传感器的参数测定；(9)万用表功能；(10)排气分析功能。
1.1发动机密封性检测
4. 汽缸压力检测结果诊断
根据GB/T15746.2—1995《汽车修理质量检查评定标准 发动机大修》的规定，完成大修后，汽缸压缩压力应符合 原设计规定；每缸压力与各缸平均压力的差，汽油机应小 于8%，柴油机应小于10%。汽缸压缩压力超过标准，过 低或过高，说明发动机技术状况不良，存在故障。通常可 根据以下几种情况做出诊断。 （1）有的汽缸在2～3次测量中，压力读数时高时低， 相差较大，说明气门有时关闭不严密。 （2）相邻两缸压力读数偏低或很低，而其他缸正常， 是由于相邻两缸间汽缸垫漏气或缸盖螺栓未拧紧所致。 （3）一缸或数缸压力读数偏低，可以用清洁而黏度 较大的机油20mL～30mL，注入偏低缸后再测量汽缸压 力，若压力读数上升说明汽缸与活塞组零件磨损过大；如 读数基本上无变化说明气门关闭不严。
3. 进气管真空度检测标准
根据GB/T15746.2—1995《汽车修理质量检查评定标 准 发动机大修》的规定，大修竣工的汽油发动机在怠速 时，进气歧管真空度应在57kPa～70kPa范围内。进气歧 管真空度波动：六缸汽油机不超过3kPa，四缸汽油机不 超过5kPa(大气压力以海平面为准)。 进气管真空度随海拔高度升高而降低。海拔每升高 1000m，真空度将降低10kPa左右。因此检测发动机进气 管真空度时，应根据当地海拔高度修正检测标准。
发动机曲轴箱通风
当 发动机运转时，总有极少量可燃混合气经活塞环漏到曲轴箱内。漏到曲轴箱 内的汽油蒸汽凝结后将稀释汽油，使机油粘度变小；废气中的水蒸气凝结于 润滑油中形成 泡沫，破坏润滑油的供给；废气中的水蒸气和酸性物质将侵蚀 零件和使得润滑油性能变坏；同时，漏入曲轴箱内的气体使得曲轴箱内压力 和温度升高，讲造成机油从 油封，衬垫处泄露而流失。因此曲轴箱必须设有 曲轴箱通风装置，使漏入的气体排出并加以利用，同时使新鲜的空气进去曲 轴箱，形成不断的对流。 曲轴箱通风的方法有两种：一是利用汽车行驶的风扇所形成的气流，使与曲轴 箱相连的出气管口处形成一定的真空度，从而将气体抽出曲轴箱外的所谓自 然通风法。一般多用于柴油机上。二是利用发动机进气管道的真空度作用， 使曲轴箱内气体被吸入气缸的所谓强制通风法。 现在的大部分汽车发动机曲轴箱一般都是采用强制通风。
发动机气缸密封性测试方法 ppt课件
发动机气缸密封性测试方法
发动机气缸密封性测试方法
（1）压力传感器式汽缸压力检测仪 它是利用压力传感器拾取汽缸内的压力信号，经A/D转换器进行
模、数转换，在显示装置上显示出汽缸压力。测量时，卸下被测 汽缸的火花塞，旋上仪器配置的传感器，用起动机带动曲轴旋转 3-5秒，读出显示数值即为该汽缸压力值
4）由于缸压测量具有一定的偶然性，只测一次往往不准 确，只有经过2~3次测试然后取其平均值，测试结果才有 效。
5）测试中起动机运转时间不能过长或过短。时间过长会 过多消耗电能和损害起动机，过短则会达不到测试标准
测量结果，还与曲轴转速 有关。如发动机汽缸压力与 曲轴转速的关系曲线，只有 当曲轴转速超过1500r/min 以后，汽缸压力曲线才变得 比较平缓。但在低速范围内， 即在检测条件中由起动机带 动曲轴达到的转速范围内，
检测缸压注意事项：
1）不能在凉车时测缸压。由于温度和大气压等因素的影 响，只有在发动机达到正常的工作温度时测得的缸压才具 有实质性的参考价值。
2）对于电喷车在测试中必须拆下然油泵保险或其他继电 器、保险再测量，否则往往会导致“淹缸”以及缸压偏低 的情况。
3）测试过程中，必须将节气门、阻风门全部打开。否则 会由于燃烧室内进气量不足，从而导致缸压偏低。
发动机气缸密封性测试 方法
发动机气缸密封性测试方法
气缸磨损 活塞环损坏 活塞磨损 气门、气门座损坏 气门导管磨损 气缸垫损坏 气门间隙
发动机气缸密封性测试方法
测量汽缸压力、 曲轴箱窜气量、 汽缸漏气量与漏气率， 进气管真空度， 汽缸活塞组因磨损过大引起异响的振动测量 曲轴箱内磨损金属等颗粒含量的测定。
发动机气缸密封性测试方法
气缸密封性检测实训报告
一、实训背景气缸密封性是发动机正常工作的重要保证，它直接影响发动机的动力性、经济性和排放性能。
为了保证发动机的良好性能，定期对气缸密封性进行检测是必不可少的。
本实训旨在通过实践操作，使学生掌握气缸密封性检测的方法和技巧，提高学生的实际操作能力。
二、实训目的1. 了解气缸密封性的重要性及其对发动机性能的影响。
2. 掌握气缸密封性检测的原理和方法。
3. 熟悉气缸压力表的使用方法及注意事项。
4. 学会分析气缸密封性检测结果，判断故障原因。
三、实训器材1. 发动机一台（待检测）2. 气缸压力表一套3. 火花塞扳手一把4. 机油一支5. 其他辅助工具四、实训步骤1. 准备工作（1）检查发动机外观，确保无漏油、漏水等现象。
（2）检查气缸压力表，确保其完好、准确。
（3）将机油加入发动机，使发动机运转至正常工作温度。
2. 拆卸火花塞（1）使用火花塞扳手，依次拆卸所有火花塞。
（2）注意保持火花塞的清洁，防止杂质进入发动机。
3. 连接气缸压力表（1）根据发动机类型（汽油机或柴油机），选择合适的气缸压力表接头。
（2）将气缸压力表接头压紧在待测气缸的火花塞孔内，或拧在火花塞孔上。
（3）确保气缸压力表接头与火花塞孔连接紧密，防止漏气。
4. 测量气缸压力（1）使用起动机带动曲轴旋转3~5秒，使发动机达到压缩行程上止点。
（2）观察气缸压力表指针，待指针稳定后读取读数。
（3）按下单向阀，使指针回零，准备下一次测量。
5. 重复测量（1）按照上述方法，依次测量其他气缸的压力。
（2）每个气缸的测量次数应不少于两次，取平均值作为最终结果。
6. 分析结果（1）将测量结果与标准值进行对比，判断气缸密封性是否良好。
（2）分析气缸压力值偏低、偏高或波动较大的原因，如气门关闭不严、气缸垫漏气、活塞环磨损等。
7. 故障排除（1）根据分析结果，针对故障原因进行相应的维修处理。
（2）维修后，重新进行气缸密封性检测，确保故障得到有效排除。
五、实训总结通过本次实训，我们掌握了气缸密封性检测的原理和方法，熟悉了气缸压力表的使用技巧，并学会了分析检测结果和排除故障。
发动机气缸密封性试验
五、实验方法和步骤
1．气缸压缩压力检测
2) 利用气缸压力测试仪检测 (1) 用气缸压力传感器式气缸压力测试仪检测。
先拆下被测气缸的火花塞或喷油器，旋上仪器 配置的压力传感器，用起动机转动曲轴3～5 s， 由传感器输出的关于气缸压力的信号经放大后 送入A/D转换器进行数模转换，输入显示装置 即可指示出所测气缸的压缩压力。
1、 实验过程的详细记录。 2、实验数据的记录和数据处理。 3、分析密封性状况及可能产生的故障。
二、实验目的及要求
1、 测定气缸压缩压力、气缸漏气率、进气 管真空度、曲轴箱窜气量等评价参数。
2、 熟悉实验步骤，掌握实验台各相关仪器 的使用方法。
三、实验所用的主要仪器和设备
(1) 气缸压力表 (2) 气缸压力传感器式气缸 压力测试仪。 (3) QLY-l型气缸漏气量检 测仪。 (4) 曲轴箱气量检测仪
五、实验方法和步骤
2．气缸漏气量(率)检测方法
检测时，发动机不运转，活塞处于压缩行程上止点 。 (1) 发动机预热至正常工作温度。 (2) 用压缩空气吹净火花塞周围，清除脏物，而后拧下所
有气缸的火花塞，并在火花塞孔上装好充气嘴。 (3) 接好压缩空气源，在检测仪出气口堵塞的情况下，用
调压阀调节进气压力，使测量表指针指示0.4 MPa。 (4) 卸下分电器盖，安装好活塞定位盘 。
五、实验方法和步骤
1．气缸压缩压力检测
2) 利用气缸压力测试仪检测 (2) 用起动电流或起动电压降式气缸压力测试仪检测。
发动机应首先运转至正常工作温度，并把节气门和阻 风门置于全开位置。 ① 拆下任一缸火花塞，把缸压传感器安装在火花塞孔中。 ② 把电流传感器夹在蓄电池的搭铁线上，传感器上箭头 指向蓄电池负极，两爪对正、密合；转速传感器按要 求连接。 ③ 用起动机带动发动机运转4～6 s，仪器将会自动打印 出各缸的压缩压力值。缸压传感器所在缸为标准缸， 其余各缸的压缩压力值从标准缸以下按点火次序排列。
气缸密封性检测实验报告（最终五篇）
气缸密封性检测实验报告（最终五篇）第一篇：气缸密封性检测实验报告项目二汽车汽缸密封性的检测一、实验内容与要求1、能够严格遵守安全操作规程；2、能够熟练使用汽车汽缸压力表；3、了解利用汽车压力表的指示数字分析进行故障诊断。
二、实验学时2学时三、实验器材气缸压力表、真空压力表各一只，汽车一辆，火花塞套筒等常规工具一套。
四、操作内容气缸压力表1、用途：专门用于检查气缸内气体压缩压力大小的仪器。
2、使用方法：（1）启动发动机并运转到正常工作温度，熄火并等发动机停止运转后，卸下全部火花塞；（2）使节气门全开，将压力表的连接头压紧在火花塞孔上；（3）运转起动机使发动机转动，此时仪表上的指针会逐渐上升，到某一数值即会停止，此时的指示值就是气缸的压缩压力；（4）按一下按钮，使指针归零；（5）按以上步骤，重复测量2~3次，以提高测量精度。
如测定值小于规定值，而进气系统正常，可说明气缸与活塞、缸盖存在泄漏，可能的原因为气缸、活塞、气门、活塞环出现磨损、烧蚀等不良情况。
如测定值大于规定值，而进排气系统正常，可能的原因为燃烧室严重积炭。
真空压力表1、用途：测定运转中发动机进气歧管中的真空度，由指针的摆动状态能够判断发动机的运转状态是否正常。
2、使用方法：（1）启动发动机并运转到正常工作温度，使发动机保持稳定运转；（2）使用合适的接头将真空压力表装在指定的位置即可测定；（3）使用真空压力表测定时，为了避免指针急速承受压力而影响测定精度，最好按照规定方法装设，开始时请系紧橡胶导管，然后再缓缓使指针摆动。
怠速时，表针应稳定在64-71kPa之间，迅速开闭节气门，表针应在6.7-84.6kPa之间灵敏摆动。
否则，发动机密封性能，发动机点火正时、配气正时和电火花不良时或发动机排气系统可能存在异常情况。
对实验获得的数据应详细分析，找出可能存在的故障及隐患五、注意事项1.使用时，要规范操作，防止仪表掉落在地；2.橡胶接头要连接牢固，以免漏气。
发动机气缸密封性检测
发动机技术状况检测与诊断
1.2 气缸密封性检测
另外还可以利用发动机性能综合分析仪检测汽缸压缩压力。下面以EA3000便携式发 动机性能综合分析仪为例检测汽缸压缩压力。 （1）测试前的连接 在检测之前，须将大电流钳测试线夹在与电瓶相连的电动机电流线上（大电流钳测试线 箭头的指向应与电流的流向相同），将电瓶电压充电电压测试线的红夹、黑夹分别夹在 电瓶的正、负极，将一缸信号适配器夹在一缸高压线上，如图2.19所示。 （2）测试 在汽油机测试菜单下点击“汽缸相对压缩压力”图标，进入测试界面。 点击“测试”图标，系统进入测试状态；如汽车已经起动，则会弹出对话框，提示用户 先关闭发动机。 起动发动机，系统测试完毕将自动显示发动机起动转速、电瓶电压值、汽缸相对压缩压 力直方图及起动电流波形，如图10所示。， 点击“保存波形”图标可将波形保存于指定目录。 点击“保存数据”图标可将检测有效结果进行保存。 点击“图形打印”图标可对界面有效区域进行图形打印。 点击“帮助”图标可进入帮助系统。 点击“返回”图标可返回上级菜单。 正常缸特征点直方图颜色为绿色，有故障或不良的缸，其特征点直方图为红色。 点击“显示专家分析”图标，可显示本项目测试的智能提示内容。
发动机技术状况检测与诊断
1.2 气缸密封性检测
气缸密封性的检测内容一般包括气缸压缩压力的检测、气缸 漏气量的检测、曲轴箱窜气量的检测、进气歧管真空度的检测。 实际检测时只要进行上述一项或两项，就可确定气缸的密封性。
1．气缸压缩压力的检测 检测活塞到达压缩终了上止点时气缸压缩压力（以下简称为 “气缸压力”）的大小，可以表明气缸的密封性。可用气缸压力 表检测气缸压力，由于仪表具有价格低廉，轻便小巧，实用性强 和检测方法简便等优点，在汽车维修企业中应用非常广泛。 检测方法和步骤：起动发动机，使其运转至正常工作温度 （冷却水温80-90℃）后熄火，清除发动机火花塞或喷油器（柴 油机）周围脏物并将火花塞或喷油全部拆下。把节气门和阻风门 置于全开位置，并把气缸压力表的锥形橡胶接头压紧在被测气缸 的火花塞孔内（或把螺纹管接头拧在火花塞孔上）。用起动机带 动曲轴旋转3-5s（不少于四个压缩行程），指针稳定后读取读数， 然后按下单向阀使指针回零。重复上一步骤。需要说明的是：每 个气缸的测量次数应不少于二次，测量结果应取其测量次数的平 均值。按上述方法依次检测各个气缸。
气缸密封性检测实验
气缸密封性检测实验一、实验目的及要求1、发动机密封性检测2、掌握发动机气缸密封性检测仪器结构与原理3、掌握发动机气缸密封性检测方法二、实验预习与准备发动机气缸密封性与气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等零件的技术状况有关，在发动机使用过程中，由于上述零件的磨损、烧蚀、结胶和积炭等原因，导致了发动机气缸密封性的下降，进而影响了发动机的动力性、经济性及其使用寿命。
因此，有必要定期对发动机气缸密封性进行检测与判断，并使其能尽可能地保持良好的工作状态。
发动机气缸密封性好坏主要是通过检测气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等参数来进行分析判断。
实验原理：发动机气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度等检测诊断参数与气缸密封性有着直接的关系。
当上述参数符合发动机技术要求时，表明气缸密封性较好，发动机性能较佳；反之，当上述参数不符合发动机技术要求时，则表明气缸、气缸盖、气缸衬垫、活塞、活塞环及进排气门等部分或全部零件技术状况变坏，气缸密封性变差，发动机性能下降。
因此，可以通过检测发动机工作时气缸压缩压力、曲轴箱漏气量、气缸漏气量(率) 以及进气管真空度中某一项或某几项参数值，并与相应发动机的标准参数值进行比较，来判断发动机气缸密封性和发动机性能好坏。
实验仪器及设备：1、电控发动机实验台架或整车2、气缸压力表三、气缸压力表结构与检测原理常用的气缸压力表是弹簧管式压力表，它主要由压力表头、一个止回和放气阀(单向阀)、导管和接头等组成。
其检测原理是利用表内弹性元件在压力作用下的弹性变形来测量压力，当传递被测压力的介质进入自由端封闭的弹簧管时，管子产生弹性变形，使弹簧管向外伸张，在自由端产生位移，此位移经齿轮机构拨动指针，指示压力值。
气缸压力表接头有螺纹接头和锥形或阶梯橡胶接头两种。
螺纹接头可以拧在火花塞或喷油器的螺纹中，橡胶接头可以压紧在火花塞或喷油器孔中。
发动机气缸密封性测试方法全版.ppt
最新.
1
影响汽缸密封性的因素
气缸磨损 活塞环损坏 活塞磨损 气门、气门座损坏 气门导管磨损 气缸垫损坏 气门间隙
最新.
2
常用的诊断方法有
测量汽缸压力、 曲轴箱窜气量、 汽缸漏气量与漏气率， 进气管真空度， 汽缸活塞组因磨损过大引起异响的振动测量 曲轴箱内磨损金属等颗粒含量的测定。
4）由于缸压测量具有一定的偶然性，只测一次往往不准 确，只有经过2~3次测试然后取其平均值，测试结果才有 效。
5）测试中起动机运转时间不能过长或过短。时间过长会
过多消耗电能和损害起动机，过短则会达不到测试标准
最新.
13
测量结果，还与曲轴转速
有关。如发动机汽缸压力与 曲轴转速的关系曲线，只有 当曲轴转速超过1500r/min 以后，汽缸压力曲线才变得 比较平缓。但在低速范围内， 即在检测条件中由起动机带 动曲轴达到的转速范围内，
最新.
9
结果分析
若测得的结果超出原厂标准，说明燃烧室内积炭过多，汽缸垫
过薄或缸体和缸盖结合平面经多次维修磨削过多造成。测得的结 果如低于原厂标准，说明汽缸密封性变差，可向该缸火花塞孔内 注入20-30ml机油，然后用汽缸压力表重测汽缸压力.
最新.
10
1）第二次测得的压力值比第一次高，接近标准压力，表明是汽缸 活塞环、活塞磨损过大或活塞环对口、卡死、断裂及缸壁拉伤等 原因造成汽缸密封不严。
最新.
3
一、汽缸压缩压力的测量
汽缸压缩压力是指四冲程发动机压缩终了时的压力。 汽缸压力与机油粘度、汽缸活塞组配合情况、配气机构调整的
正确性和汽缸垫的密封性等因素有关。所以，测量发动机汽缸 的压力，可以诊断汽缸、活塞组的密封情况，活塞环、气门、 汽缸垫密封性是否良好和气门间隙是否适当等。
03发动机气缸密封性检测
实验三、发动机气缸密封性检测实验实验目的：1.掌握发动机气缸密封性检测基本原理和方法，并能正确分析故障原因。
2.掌握相关仪器设备的测量原理和使用方法。
实验仪器：气缸压力表发动机测试实验台实验内容：采用气缸压力表对各缸密封性进行检测实验原理：气缸密封性是衡量活塞式内燃发动机技术状况的一项重要内容，如果气缸漏气，则压缩压力将受影响，会导致功率下降、比油耗增大，烧机油严重，启动困难。
因此，气缸密封性参数的测量，对于确定在用发动机的质量是十分必要的。
气缸密封性的测量方法，国内外目前使用的有气缸压缩压力检查，气缸漏气率测试，曲轴箱漏气量测试、气缸压缩均衡程度的检测等。
气缸密封性常规的检查方法是采用气缸压力表。
用它测量起动电机拖动时的最大气缸压缩压力。
这种方法操作简单，使用方便，利用它可了解气缸、活塞组、气门、气缸垫等部位的技术状况。
实验步骤：1、学习和掌握气缸压力表的使用；2、预热发动机至正常热状况（冷却水温达70℃~80℃）后停机；3、拆下各缸火花塞（或喷油嘴）以减少曲柄转动时的阻力，节气门和阻风门全开；4、安装气缸压力表；5、用起动机带动发动机旋转3~5s，对汽油机转速应≥130r/min~250r/min，柴油机转速应≥500r/min，压力表指示值即为该缸的压缩压力；6、各缸应重复测量2~3次，依次测量各缸。
实验报告：1、整理实验数据，判断实验发动机的气缸密封性。
2、分析不正常气缸压力（①压力不足，加注润滑油后气缸压缩压力升高；②压力不足，加注润滑油后气缸压缩压力不变；③气缸压缩压力偏高；④相邻两缸偏低）的导致原因。
汽车检测与故障诊断项目九 发动机气缸密封性的检测与故障诊断
（3）维修人员进行检查，当拆下火花塞时，发现火 花塞有严重的积炭。
（4）测量气缸压力，3缸压力低于正常值。 拆下缸盖检查发现，3缸活塞顶部及燃烧室、气门
座圈有大量的积炭，
当拆下3缸的进、排气门油封时，发现其中的1个 进气门油封有严重的变形。
（5）更换气门油封，加大油门时排气管不冒蓝烟。 此后对该车进行电话跟踪，未出现不正常机油缺少 现象。
3、故障总结
由于该气门油封变形，导致密封不严，从 而造成烧机油现象发生，同时气缸压力也 下降，可以通过检测气缸压缩压力方法找 出故障部位。
【课后思考】
气缸密封性不好，对发动机工作有何影响 ？伴随哪些现象？
本节学习结束。
任务二 发动机进气歧管真空度 的检测与故障诊断
【任务目标】
1、理解进气歧管真空度与发动机性能的 关系。
2、用真空表检测进气歧管真空度
（1）测试条件及操作方法 ① 起动发动机并运转到正常工作温度。 ② 将真空表软管接到进气歧管的测压孔上（ 如果没有测压孔，可以拆开进气歧管上的一 个真空管，用一个三通连接真空表）。 ③ 变速器挂空档，发动机怠速运转。 ④ 读取真空表上的示值。
图2-104 用真空表检测进气管真空度
8、检测气缸压缩压力注意事项
（1）不能在凉车时测缸压， （2）对于电喷车在测试中必须拆下汽油泵保险丝或 继电器, （3）测试过程中，必须将节气门、阻风门全部打开, （4）只有经过2～3次测试然后取其平均值，测试结 果才有效， （5）测试中起动机运转时间不能过长或过短。
【案例分析】
1、故障现象
一辆宝来1.8轿车，发动机机油消耗过快。
2、故障诊断与排除
（1）该车在行驶15000km时，用户反映亏机油 维修人员仔细检查未发现有机油渗漏之处， 观察排气管有轻微的蓝烟排出，故认为缺失的机
