半月板损伤的诊断

半月板的解剖 半月板的主要功能 半月板临床检查方法 半月板MR检查的目的 半月板MR检查序列的选择 半月板正常MRI表现 半月板内异常信号 半月板撕裂 特殊类型的半月板损伤 半月板挫伤
安徽医科大学第一附属医院放射科
半月板的解剖



内、外侧半月板位于胫骨和股骨之间，其上面 微凹，与股骨内、外髁相适应，而其下面平坦， 与胫骨平台相连接。 内侧半月板为一环型软骨，后角比前角宽。 外侧半月板为一2/3环形软骨（其C形开口较内 侧半月板为小），其前角、体部、后角的宽度 相近。每个半月板周缘约5mm高，往中间逐渐 变薄，在断面上呈等边三角形。
膝关节损伤MR诊断的原则



了解膝关节损伤的常见种类。 如果发现关节内有较多的积液、甚至积 血，一定有必要明确是否有损伤存在， 需要仔细观察损伤的部位和程度。 如果发现膝关节内有一个结构的损伤， 要注意有无其他结构的损伤。 密切结合临床病史和体征。
安徽医科大学第一附属医院放射科




临床检查的价值




临床体检的敏感性： (半月板 87%; 前交叉韧 带 74%; 后交叉韧带 81%) 特异性 (半月板 92%; 前交叉韧带95%; 后交叉韧带 95%)。 Lachman 试验比抽屉试验的敏感性和特异性 要高 。 对于半月板撕裂，关节间隙的压痛的敏感性 75%，但特异性低，只有27%；而McMurray 试验的特异性是97%，敏感性是52% MR的敏感性和特异性要明显高于临床体检。
安徽医科大学第一附属医院放射科
半月板的解剖


半月板的血供来自内、外侧膝状动脉沿着每个 半月板的外周形成的毛细血管网。在婴儿，小 血管扩展到整个半月板，但到约10岁，小血管 退化，只有半月板的外20－30％有血管分布。 半月板的外1/3因富血供被称为红带（red zone），而相对的无血管分布的内2/3称为白 带（white zone）。
安徽医科大学第一附属医院放射科
传统的自旋回波序列（上），快速自旋回波序列（下）
安徽医科大学第一附属医院放射科
内侧半月板（Medial meniscus）



内侧半月板前角通常是两侧半月板各部中 最小的部分，在矢状位图像上，内侧半月 板前角通常约后角的1/3－1/2大小； 在3-4mm层厚的周边矢状位图像上，半月 板体部呈蝴蝶结形结构； 在冠状位图像上，半月板前、后角呈带状， 而体部略呈等边三角形。
安徽医科大学第一附属医院放射科
斜行板板韧带：横断位STIR图像示斜行板板韧带 （oblique meniscomeniscal ligament）起自外侧半月板 后角（小箭），通过前（箭头）、后交叉韧带（大箭） 之间的髁间突到内侧半月板前角。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
半月板的主要功能


帮助负荷的分散，重力的吸收，本体感受(半 月板前后角内的神经纤维)，润滑（可能因为 其表面液体渗出），稳定。有40％－70％的 负荷作用于半月板，其余作用于相互接触的 关节面软骨。 在膝关节运动过程中，半月板随着胫骨和股 骨运动，增加了接触面并有效地分配作用于 膝关节的力量，对于保持关节的完整性十分 重要。
自旋回波序列和快速自旋回波序列对于半月 板撕裂诊断的准确率、敏感性和特异有差异， 有报道的差异性较小，有的差异性较大（约 10％左右）。 TE短的序列（T1WI和PD）对于半月板撕裂 诊断的准确率要高于TE长的序列。 在选用快速序列时，要注意平衡好图像的信 ／噪比和扫描的时间。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
临床检查方法
3.强力过伸或过屈试验：将膝关节强力被 动过伸或过屈，如半月板前部损伤，过 伸可引起疼痛；如半月板后部损伤，过 屈可引起疼痛。 4.侧压试验：膝伸直位，强力被动内收或 外展膝部，如有半月板损伤，患侧关节 间隙处因受挤压引起疼痛。
安徽医科大学第一附属医院放射科
月板形态规则。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
Ⅰ级：表现为不与半月板关节面相接触的
灶性的椭圆形或球状的信号增高影。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
Ⅱ级： 表现为线性的半月板内信号增高，可延 伸至半月板的关节囊缘，但未达到半月板的关 节面缘-半月板内撕裂。
外侧半月板后角的垂直纵向撕裂 安徽医科大学第一附属医院放射科

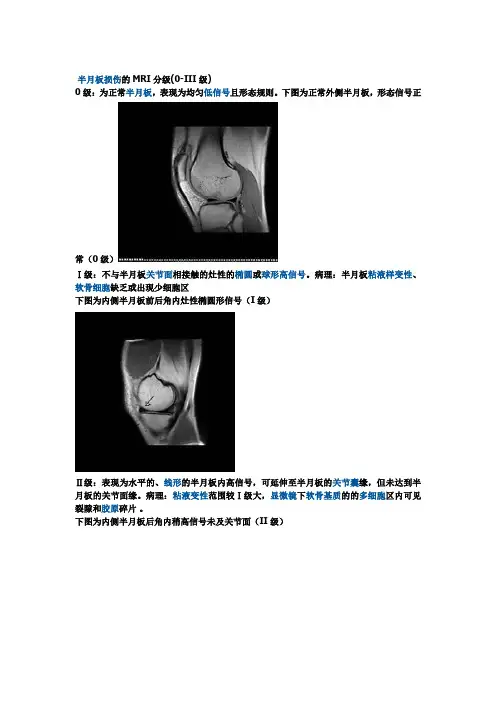

半月板内异常信号的MRI分级
1、0－Ⅲ级法：Reicher MA和Lotysch于 1986年首先提出。 2、八分法：0－Ⅷ级，Mesgarzadeb于 1993年提出,认为更有利于半月板撕裂 的诊断。
安徽医科大学第一附属医院放射科
0 级：为正常的半月板，呈均匀的低信号，半
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
半月板的解剖



内侧半月板的活动度要小于外侧半月板。 由于内侧半月板较紧密地附着在内侧副 韧带上，其承受的负荷也较外侧半月板 大。 内侧半月板更容易受大损伤。 半月板和韧带撕裂一般都有明确的外伤 史。
安徽医科大学第一附属医院放射科
膝关节的影像检查原则


X线平片是膝关节首选的检查方法。 CT是细微骨质异常首选的检查方法。 MR检查是膝关节功能紊乱的最好检查方法。 超声检查可以作为膝关节周围软组织肿胀和 韧带初步检查方法。 膝关节手术以后，最好的检查方法是MR或 CT关节造影检查。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
半月板MR检查的目的



明确有无异常 。 明确是什么异常 。 明确半月板异常处于什么样状态：如撕 裂的分型、分期、碎片的移位。 帮助制定治疗方案，判断治疗效果、预 后。
安徽医科大学第一附属医院放射科
半月板MR检查序列的选择
自旋回波序列（SE）： T1W,T2W 和PD 快速自旋回波序列（FSE）： T2W 和PD 梯度回波序列（GRE）： 快速梯度回波序列FGRE 三维傅里叶转换体积成像（3DFT）:
安徽医科大学第一附属医院放射科
内侧半月板：矢状位梯度回波图像示：A－内 侧半月板较小的前角和大的后角，简示锐利的 游离缘
。
安徽医科大学第一附属医院放射科
内侧半月板：矢状位梯度回波图像示：B-呈蝴
蝶结状的体部
安徽医科大学第一附属医院放射科
冠状位解剖：T1WI示两侧半月板的体部呈低信 号、略呈等边三角形；注意箭示内侧半月板附 着于内侧副韧带的深部纤维。
安徽医科大学第一附属医院放射科
A－矢状位梯度回波图像示呈等边三角形的外
侧半月板前后角；
安徽医科大学第一附属医院放射科
B－矢状位STIR示上部的腘－半月板束（箭） 从外侧半月板后角跨过充满液体的腘肌腱鞘 （箭头）。
安徽医科大学第一附属医院放射科
膝横韧带

从外侧半月板前角上缘向内并略向前延伸 的纤维带，位于ACL胫骨附着点上方，与 内侧半月板前上缘融合，约1-4mm厚。
外侧半月板（Lateral meniscus）



外侧半月板形成较紧的C形结构（与内侧半月板 比较，即有文献描述为O形）；其前、后角大小 较一致，在矢状位图像上表现类似等边三角形； 与内侧半月板类似，外侧半月板体部在靠边缘 的矢状位图像上表现为蝴蝶结状结构，在冠状 位图像上略呈等边三角形。 外侧半月板与关节囊联系较松散，尤其是在其 后外侧面、腘肌腱通过其关节内管道时；在这 个区域，上、下腘－半月板束从半月板外界围 绕腘肌腱系于关节囊。
安徽医科大学第一附属医院放射科
临床检查方法
1.压痛：在膝关节内侧和外侧间隙，沿胫骨髁的 上缘(即半月板的边缘部)，用拇指由前往后逐 点按压，在半月板损伤处有固定压痛。 2.麦氏(McMurray)试验(回旋挤压试验)：患者仰 卧，检查者一手握小腿踝部，另一手扶住膝部 将髋与膝尽量屈曲，然后使小腿外展、外旋和 外展、内旋、或内收、内旋、或内收、外旋， 逐渐伸直。出现疼痛或响声即为阳性，根据疼 痛和响声部位确定损伤的部位。
安徽医科大学第一附属医院放射科
A－矢状位STIR示Wrisberg韧带经过
PCL的后方（箭）；
安徽医科大学第一附属医院放射科
B－冠状位STIR示板股韧带（黑箭）自外
侧半月板后角（白箭）到股骨内侧髁。
安徽医科大学第一附属医院放射科
Humphry韧带：
安徽医科大学第一附属医院放射科
板股韧带易误诊为半月板撕裂。
半月板损伤的MRI诊断
徐丽艳
安徽医科大学第一附属医院放射科
膝关节是人体内最大的关节，也是 最常发生损伤的关节，影像学检查是损 伤部位的确定、损伤程度判断、治疗方 案的制定、治疗效果的预测和评价的必 不可少的方法。
安徽医科大学第一附属医院放射科
膝关节MR检查的价值
• 在美国，骨骼肌肉疾病可占门诊病人的1/4。 • 膝关节手术是关节手术中最多的一个手术。 • 膝关节镜手术是最多见的骨科手术。 • 越来越多的骨科医生都意识到，膝关节手术前 的MR检查是必不可少的。 • MR对半月板撕裂诊断的准确率为90％－95％， 对于交叉韧带诊断的准确率为95％－100％
安徽医科大学第一附属医院放射科
内侧半月板（Medial meniscus）


内侧半月板前角系于内侧胫骨突、即前交叉 韧带（ACL）插入部的前方，而后角系于后 交叉韧带（PCL）插入部的后方；明确在矢 状位图像上内侧半月板后角邻近PCL是重要 的，不要将其误认为半月板撕裂。 与外侧半月板比较，内侧半月板与关节囊连 接更紧密、少移动；内侧半月板通过冠状韧 带（内侧副韧带的深部纤维）系于股骨内侧 髁和胫骨平台，通常在冠状位图像上显示较 好。
安徽医科大学第一附属医院放射科
半月板的解剖


半月板的上缘即上关节面，下缘即下关 节面。关节镜检查时上关节面可见，下 关节面部分可见，而关节囊缘不可见。 两侧半月板前角间由半月板间膝横韧带 连接。
安徽医科半月板主要由排成束的Ⅰ型胶原纤维组成 。 大多数纤维环周状走向，平行于半月板的长轴， 少部分纤维呈放射状排列，起维持稳定的“系纤 维”的作用；当关节承受轴向压力时，大多数环 周分布的胶原束允许半月板变形，通过关节面分 配压力，从而保护关节软骨。 即使仅移除了16－34％的半月板，关节软骨面的 接触力可增加350％，这就解释了为什么损伤后 半月板组织切除的数目和继发骨关节炎的相关性， 这也说明了半月板的保存是手术的首要目标。

安徽医科大学第一附属医院放射科


常用的序列： 矢状面：T1WI、PD和/或T2WI、脂肪抑制 冠状面：T2WI 横断面：T2WI 特殊检查技术： 放射状扫描：T2WI MR增强扫描：T1WI+脂肪抑制 MR关节造影：直接关节造影、间接关节造影
安徽医科大学第一附属医院放射科
序列的选择原则




Garyun B. Blackmon (AJR 2005： 184:1740-1743) 在432个半月板中，传统的自旋回波序列 发现170个撕裂，快速自旋回波序列仅发 现128个撕裂， 其敏感性分别是 93% 和 80%, 其中 72 个半月板的诊断是不一致 的(17%, p < 0.01)，因此提倡传统的自旋 回波序列。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
III级：半月板内的高信号达到半月板的
关节面 = 半月板的撕裂。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科

八分法 0型、Ⅰ型和Ⅱ型对应于上述的0级、Ⅰ级和 Ⅱ级。 Ⅲ型：半月板异常变小。 Ⅳ型：半月板截断。 Ⅴ型：半月板内的高信号带达一侧关节面。 Ⅵ型：半月板内的高信号带达双侧关节面。 Ⅶ型：混合性信号增高。
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
安徽医科大学第一附属医院放射科
板股韧带： （the meniscofemoral ligaments）

板股韧带起自外侧半月板后角、通过PCL的任意 一边，系于内侧股骨髁的内缘；Humphry韧带行 经PCL的前方，而Wrisberg韧带经过PCL的后方。 大约70％的膝关节可见其中之一，而只有6％两者 均可见。
