SE小单元式石材幕墙干挂件技术应用
石材幕墙之SE干挂体系的应用思考
石材幕墙之SE干挂体系的应用思考无论是T型挂件体系还是后切背栓体系，都具有一定的特点可以说各自都有自己的优势，我们不能给予否定的说哪种干挂体系就一定好，只要我们能够根据所使用的部位、选择适合该部位的干挂体系、再结合施工操作者的认真对待我个人觉得就能做出好的石材幕墙产品。
由于石材幕墙在我国的年生产量逐年曾增加趋势，现有的石材幕墙干挂体系已经远远不能满足实际生产量的需要，在那关键的阶段，我国的石材专业者就跟据石材施工安装的经验开发出一种新的干挂体系“分离式可拆卸干挂体系”构件，该体系在《干挂饰面石材及其金属挂件》JC830.2—2005标准中就已经编入，这就是常说的R型、SE型组合挂件。
（图1）R型组合挂件实物照片（图2）SE型组合挂件实物照片（图3）R型组合挂件分离图（图4）R型组合挂件组合图（图5）SE型组合挂件分离图（图6）SE型组合挂件组合图通过以上的分离式组合石材幕墙挂件实物照片及图纸，我们就清楚的认识到，无论是初期的钢销式挂件还是发展中的T型不锈钢挂件，它们都是一种比较独立的单体挂件，所以在实际使用上才造成许多不便之处，比如板块如果需要更换比较困难，逐步使用的后切背栓干挂体系，虽然由背栓及其金属挂件组合，但是使用部位有一定的局限性而且单位成本较高，也不容易被使用单位所接受，然而分离式组合挂件首先就解决了T型不锈钢挂件体系所造成的不可拆卸的问题，其次解决了后切背栓体系所造成单位成本高的问题，最主要的一个问题是解决了施工难度大的问题。
一、分离式干挂体系应用分析：分离式干挂体系的组合金属挂件与常说的短槽干挂体系是一致的，属于同一种类型；石材板块安装槽口的切割方式简单易于操作，既可以在石材工厂切割开槽也可以在满足条件的环境下现场切割开槽；与其它形式干挂体系类同首先是注意石材幕墙龙骨的安装质量符合相关验收规范的要求；分离式干挂体系的金属转接挂件与水平横向龙骨的安装质量符合相关验收规范的要求；（图8）金属挂接转接件与水平横向龙骨安装分离式金属挂件与石材之间的安装固定，为了保证生产质量最好是在工厂内完成安装及养护工作，当然如果现场具备条件也可以，但是一定注意不可以象T 型不锈钢挂件那样，将石材板块与挂件同时进行安装，待调整后再进行采用石材安装用环氧树脂胶固定；（图9）金属挂接件与石材板块安装分离式石材幕墙同样可以按照从下至上的顺序完成安装；（图10）分离式石材板块正常顺序安装分离式石材幕墙也可以打乱常规顺序，任意一块石材板块都可以进行安装；（图11）分离式石材板块自由顺序安装分离式石材干挂体系，让石材幕墙中的每一块板块都可以自由拆卸、自由安装，特别有利于由于石材板块供货不及时的幕墙安装。
建筑外墙干挂石材幕墙施工技术应用
建筑外墙干挂石材幕墙施工技术应用摘要：对于建筑物来说，外墙不仅可以维护建筑物，而且可以装饰和美观并且清洁建筑物，是建筑物非常重要的组成部分。
对于当代饰面和材料装修中的新型建筑外墙施工技术来说，石材干挂施工技术可以减轻劳动强度，可以提高施工效率，而且能够增强建筑物的安全性和持为胜，对于外墙建筑施工和施工过程中有非常重要的地位和作用。
本文专门介绍干挂石材幕墙施工的优势与特点，同时介绍建筑外墙干挂石材幕墙施工技术分析。
关键词：外墙;石材干挂;施工技术引言干挂技术的原理是直接在板上钻孔，并通过结构上固定的嵌入式部件和与之相连的金属悬挂部件将单板悬挂起来，使分散的板相互连接，并成为装饰结构外部的表面。
一、干挂石材幕墙施工的优势与特点（1）可以有效避免石材表面因污染、耐碱、变色等而发生变化，能够长久维持石材的颜色与光泽度。
（2）可以明显减少气候对干挂石材幕墙在实际使用过程中的影响。
最为直接的表现就是可以大大降低石材脱落的概率，进而有效控制施工成本，减少维护方面的资金投入。
（3）可以显著减轻建筑自身的重量与实际所承受的压力，为后续的安装更换工作提供便利，可以大大提升安装施工的灵活性。
与此同时，由于干挂石材幕墙之间的连接较为紧密，因此就不会在安装施工中影响到石材的性能，并且可以提升幕墙整体的抗震性能。
二、建筑外墙干挂石材幕墙施工技术分析2.1现场测量放线在现场测量放线施工中，要想保证各项施工活动的有序开展，首先就要制定切实可行的设计方案，增强设计方案在具体实施过程中的针对性与有效性，以便为外墙干挂石材幕墙施工技术的应用提供可靠的参考依据。
其次，测量放线人员在日常施工中，一定要严格遵循规范性与专业性的施工作业原则，增强设计方案与施工图纸之间的紧密结合，以便对不同部位实施高效的编号处理。
与此同时，测量放线人员还应该从整体出发，逐步完成局部的放线施工操作，尽量将误差控制在允许的范围内。
在分析工程项目类别差异较大的结构图纸时，一定要结合施工实际，对结构控制点进行严格控制，并且要对轴线实施更加全面的检查，进一步明确各个轴线与位线的位置，以此来大大提升测量放线的精准度。

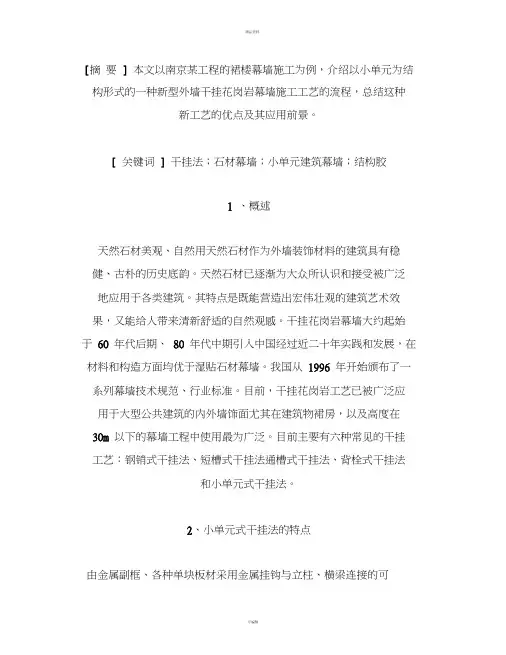

小单元式干挂花岗岩幕墙新工艺的应用(精)
[摘要] 本文以南京某工程的裙楼幕墙施工为例，介绍以小单元为结构形式的一种新型外墙干挂花岗岩幕墙施工工艺的流程，总结这种新工艺的优点及其应用前景。
[ 关键词] 干挂法；石材幕墙；小单元建筑幕墙；结构胶1 、概述天然石材美观、自然用天然石材作为外墙装饰材料的建筑具有稳健、古朴的历史底韵。
天然石材已逐渐为大众所认识和接受被广泛地应用于各类建筑。
其特点是既能营造出宏伟壮观的建筑艺术效果，又能给人带来清新舒适的自然观感。
干挂花岗岩幕墙大约起始于60 年代后期、80 年代中期引入中国经过近二十年实践和发展，在材料和构造方面均优于湿贴石材幕墙。
我国从1996 年开始颁布了一系列幕墙技术规范、行业标准。
目前，干挂花岗岩工艺已被广泛应用于大型公共建筑的内外墙饰面尤其在建筑物裙房，以及高度在30m 以下的幕墙工程中使用最为广泛。
目前主要有六种常见的干挂工艺：钢销式干挂法、短槽式干挂法通槽式干挂法、背栓式干挂法和小单元式干挂法。
2、小单元式干挂法的特点由金属副框、各种单块板材采用金属挂钩与立柱、横梁连接的可拆装的建筑幕墙称为小单元建筑幕墙。
小单元式干挂法工艺中的石材虽然还是通过铝合金卡条与骨架相连但不同的是相临的石材均是独立与骨架（铝合金主梁相连这一连接方式彻底改变了传统干挂石材幕墙的物理性能、设计方法、加工方法和施工工艺，各种干挂工艺的技术性能比较如表1所示。
« MX r*MHy；鸽.•严滓■她印faS!46g^!8S8：LLLlJJkUWtaHiaM .3、小单元式干挂法的施工工艺流程1.1工程概况南京某工程，地上35层地下3层;地面以上主体结构高145.15m, 屋顶标高166. 45m地下三层楼面标高为-13.200m, +-0.000室内外高差最高处为0.45m。
建筑等级为一类建筑1--3层为裙楼4--35层为办公层，36--39层为设备层。
结构形式为钢筋混凝土框筒结构，外墙装饰采用幕墙体系。
其中裙楼的石材幕墙系的结构形式为小单元式干挂法〔裙楼幕墙最高点标高23.500m风压高度变化系数为0.90。

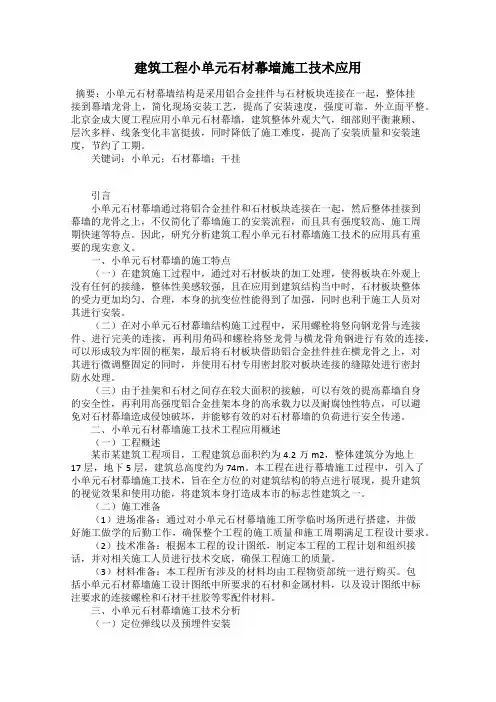

建筑工程小单元石材幕墙施工技术应用
建筑工程小单元石材幕墙施工技术应用摘要：小单元石材幕墙结构是采用铝合金挂件与石材板块连接在一起，整体挂接到幕墙龙骨上，简化现场安装工艺，提高了安装速度，强度可靠，外立面平整。
北京金成大厦工程应用小单元石材幕墙，建筑整体外观大气，细部则平衡兼顾、层次多样、线条变化丰富挺拔，同时降低了施工难度，提高了安装质量和安装速度，节约了工期。
关键词：小单元；石材幕墙；干挂引言小单元石材幕墙通过将铝合金挂件和石材板块连接在一起，然后整体挂接到幕墙的龙骨之上，不仅简化了幕墙施工的安装流程，而且具有强度较高、施工周期快速等特点。
因此，研究分析建筑工程小单元石材幕墙施工技术的应用具有重要的现实意义。
一、小单元石材幕墙的施工特点（一）在建筑施工过程中，通过对石材板块的加工处理，使得板块在外观上没有任何的接缝，整体性美感较强，且在应用到建筑结构当中时，石材板块整体的受力更加均匀、合理，本身的抗变位性能得到了加强，同时也利于施工人员对其进行安装。
（二）在对小单元石材幕墙结构施工过程中，采用螺栓将竖向钢龙骨与连接件、进行完美的连接，再利用角码和螺栓将竖龙骨与横龙骨角钢进行有效的连接，可以形成较为牢固的框架，最后将石材板块借助铝合金挂件挂在横龙骨之上，对其进行微调整固定的同时，并使用石材专用密封胶对板块连接的缝隙处进行密封防水处理。
（三）由于挂架和石材之间存在较大面积的接触，可以有效的提高幕墙自身的安全性，再利用高强度铝合金挂架本身的高承载力以及耐腐蚀性特点，可以避免对石材幕墙造成侵蚀破坏，并能够有效的对石材幕墙的负荷进行安全传递。
二、小单元石材幕墙施工技术工程应用概述（一）工程概述某市某建筑工程项目，工程建筑总面积约为4.2万m2，整体建筑分为地上17层，地下5层，建筑总高度约为74m。
本工程在进行幕墙施工过程中，引入了小单元石材幕墙施工技术，旨在全方位的对建筑结构的特点进行展现，提升建筑的视觉效果和使用功能，将建筑本身打造成本市的标志性建筑之一。
SE干挂件石材幕墙
三、SE干挂件的基本结构
SE又称小单元组件，由一个主件和S型、E型两个副件组成。
基本结构如图1所示，
其中主件结构间图2、3，
副件结构见图4、5。
主件与副件在滑槽内为滑动配合，槽内设有贴在侧壁（一般在主件的右壁）上的橡胶
条，以避免主件和副件的硬性接触。
主件的平板上设有安装孔，与次龙骨上的角钢用螺栓连接。
副件嵌板槽开口向上的为S型副件，嵌板槽开口向下的副件为E型副件。
主件的滑槽是一个时，安装在最上层或最下层。
主件的滑槽为两个时，两滑槽应上下
排列，安装在中间各层。
S型副件与主件位于上面的滑槽配合，E型副件与主件位于下面的滑槽配合。
当主件设有一个滑槽时，其平板与右壁的连接部位可以在右壁的中部，或在下部，使其底面同滑槽底面形成一个平面，也可以根据制造和使用上的便利选择其他任意部位。
当主件设有两个滑槽时，其平板与右壁的连接部位可以在右壁的中部，或与上、下滑槽的底面位于同一平面，或根据制造和使用上的便利选择其他任意部位。
四、SE挂件的主要性能
在矩形石材装饰板的上、下两边定位切槽，可保证整个幕墙垂直度的平整。
该件为组合式挂件，其强度大，牢固性强，提高了抗震性能。
以角钢作为次龙骨，可增加其承载荷重，同时可满足板材尺寸加大的要求。
此种挂件上、下板与板之。
建筑干挂石材幕墙的技术应用
建筑干挂石材幕墙的技术应用金薇林1张君成2（1.南京市建筑安装工程质量监督站210016；2.深圳市方大装饰工程有限公司）[摘要]本文通过干挂石材幕墙在建筑工程中的实例应用，简单介绍了幕墙主体骨架的螺栓连接技术的应用、节点构造（同样也适用于金属幕墙），及主要工艺要求。
[关键词]干挂石材幕墙骨架螺栓连接密封胶一、石材幕墙概述建筑幕墙是指悬吊挂于主体结构外侧的轻质围护墙。
石材幕墙是利用金属挂件将石材饰面板直接悬挂在主体结构上。
石材幕墙是一个完整的围护结构体系，它具有承受自重荷载、风荷载、地震荷载和温度应力的作用，还应能适应主体结构位移影响。
近年来，在高级建筑装饰幕墙工程中，用得最多的当属干挂石材幕墙。
随着《金属与石材幕墙工程技术规范》（JGJ 133—2001）（以下简称规范）的颁布实施，其中幕墙骨架的螺栓连接作为强制性条文要求，已成为一种应用技术被广泛采用。
在某工程石材幕墙施工中，骨架全部采用螺栓机械连接方式，骨架节点施工基本无焊接作业。
但是，在相当一部分石材及金属板幕墙工程施工中，特别是作为幕墙主体的骨架施工，从其设计方案到工程实施，仍大量采用节点焊接操作，严格来说，这种设计图纸和施工方法是不符合《规范》强制性条文精神的。
二、石材幕墙的适用范围根据《规范》规定，石材幕墙适用于建筑高度不大于100m，设防烈度不大于8度的民用建筑工程。
对于超适用范围的幕墙工程，应从设计制作安装等进行充分的可行性技术论证，从严控制掌握。
建筑外装饰石材幕墙，目前普遍采用干挂法，其设计必须保证建筑物的结构安全和使用功能，对其安全性必须征得原设计单位或具备相应资质的设计单位进行核验确认。
三、建筑工程石材幕墙构造要求1.幕墙预埋件对实施干挂法施工的高层建筑，应随着主体结构的施工按设计要求进行幕墙预埋件的埋设工作。
对于改造工程或主体结构已完工而没有埋设预埋件的建筑，可以采用其他可靠的连接措施，应通过试验决定其承载力。
例如植化学锚栓或者不锈钢膨胀螺栓以取代预埋。
小单元石材幕墙施工技术应用(精)
建筑技术Architecture Technology第41卷第8期2010年8月Vol．41No．8Aug．2010金成大厦工程位于北京市西城区金融街F10地块内，北临金城坊东街，西临金城坊南街，南临广宁伯街，东侧为规划要求保留的传统民居四合院。
总建筑面积为42072m 2，地下5层、地上17层，主体建筑高度为74m 。
本工程利用小单元石材幕墙的先进技术对每一个细微部位所代表的建筑符号进行全方位展现，无论在视觉效果还是在使用功能上都达到非常高的境界，成为金融街上又一耀眼的标志性建筑。
目前诸多的石材幕墙，其实是属于干挂石材，并非真正意义上的幕墙，真正意义上的石材幕墙应是可移动、可拆装式的。
小单元式石材幕墙在国外已大量采用，而在国内尚属新兴类型。
小单元石材幕墙结构是采用铝合金挂件与石材板块连接在一起，整体挂接到幕墙龙骨上，简化了现场安装工艺，大大提高了安装速度，且强度可靠，并能保证外立面平整。
1小单元石材幕墙的施工特点（1）石材板块在被加工后，板块之间在外观上没有任何接缝，浑然一体，石材板块整体受力更趋合理，抗变位能力强，安装也更方便。
（2）小单元石材幕墙结构系统，将竖向钢龙骨与连接件用螺栓连接后，与预埋件连接，横龙骨角钢再通过角码和螺栓与竖龙骨连接，形成框架调整牢固后，石材板块通过铝合金挂件挂在横龙骨上，调整后固定，板块缝处用石材专用密封胶做板缝防水处理。
（3）挂件与石材之间接触面积大，增加了幕墙系统的安全性，且高强度铝合金挂件承载力高，不生锈，对石材幕墙无侵蚀，可安全传递石材幕墙系统的荷载。
2施工工艺小单元式石材幕墙的施工工序为：定位弹线→预埋件安装→金属骨架安装→避雷连接→金属框架防腐防锈处理→石材加工、开槽→高强度铝合金挂件安装→石材安装→板缝注胶→板面清理。
2．1定位弹线根据基准标高和轴线等控制点测放幕墙施工控制线，根据设计图提供的数据引放垂直、中心、标高控制线，弹出金属龙骨的横、竖安装位置线。
小单元石材幕墙施工技术应用
Ｖｏ ． ｌ Ｎｏ ８ １ ． ４ ＡＵ ．２ １ ｇ ００
Ａｒ ｈ ｔ ｃｕ ｅ Ｔ ｃ ｎ ｌ ｇ ｃ ｉ ｔ ｒ ｅ ｈ ｏ ｏ ｙ ｅ
建
筑
技
术 ・２ ７ ３・小单 元 石 材 幕 墙 施 工 技 术 应 用
赵 磊 ，阮跃 华 ，刘 军
ｃ ｎ ｔ ｃｉｎ ｉ ｉｕ ｔ ｉ ｒ ｄ ｃ ｄ ｉｓａｌｔ ｎ ｑ ａｉ ａ ｄ ｓ ｅ ｄ ａｅ ｉ ｒｖ ｄ ａ ｄ ｃ ｎ ｔ ｃｉｎ ｅ ｉｄ ｉ ｏ ｓｒ ｔｏ ｄ ｆ ｃ ｌ ｕ ｆ ｙ ｓ ｅ ｕ ｅ ， ｎ ｔｌ ｉ ｕ ｌ ｙ ｎ ｐ ｅ ｒ ｍｐ ｏ ｅ ， ｎ ｏ ｓｒ ｔｏ ｐ ｒ ｓ ａｏ ｔ ｕ ｏ
（ 京 市 第 二 建 筑 工 程 有 限 责 任 公 司 ，０ １ １ 北 京 ） 北 １ ０４ ，
摘
要 ： 单 元 石 材 幕 墙 结 构 是 采 用 铝 合 金 挂 件 与 石 材 板 块 连 接在 一起 ， 体 挂 接 到幕 墙 龙 骨 上 ， 小 整 简化 现
场 安装 工 艺 ， 高 了 安装 速 度 ， 度 可 靠 ， 立面 平整 。 京 金成 大 厦 工程 应用 小 单 元石 材 幕 墙 ， 筑整 体 外 观 大 提 强 外 北 建 气， 细部 则平 衡 兼 顾 、 次 多样 、 条 变 化 丰富 挺 拔 ， 层 线 同时 降低 了施 工 难 度 ， 高 了 安装 质 量 和 安 装 速 度 ， 约 了 提 节
ｅ ｇｎ ｅｉ ｇ ｏ ｅ ｉｅ ｅ ｅｏ ｓ ｕｉ ｉｇ ｐ ｅ ｒｎ ｅ ｂ ｌｎ ｅ ｅａｌ， ｄｖ ｒｉ ｌｙ ｒ ａ ｄ ａｔｒ ｓ Ｉ ａ ｄ ｔ ｎ， ｎ ｉｅ ｒｎ ｔ ｒ ａ ｚ ｇ ｎ ｒｕ ｂ ｌ ｎ ａ ｐ ａａ ｃ ， ａａ ｃ ｄ ｔ ｉ ｌ ｄ ｓ ｉｅｓｆ ａ ｅｓ ｎ ｐ ｔｅｎ ． ｎ ｄ ｉ ｏ ｙ ｉ
一种新型可拆卸SE挂件石材幕墙系统应用研究
一种新型可拆卸SE挂件石材幕墙系统应用研究摘要：SE挂件石材幕墙系统主要是通过两个铝合金挂件固定在铝合金底座上，再将底座固定在横龙骨上，用以实现石材的固定。
这种SE挂件系统，具有可拆卸性，可实现三维调节及微调功能，能够满足现代化幕墙的真正需要。
关键词：石材幕墙；SE挂件系统；三维调节。
1.工程概况泛海国际公寓（10号地块）二期幕墙工程，位于上海市董家渡10号地块，总建筑面积为18.6万平方米，主要由六栋高层住宅组成。
本工程建筑主体外装饰面主要采用石材幕墙及铝合金窗相结合，其中石材幕墙主要采用铝合金SE挂件系统。
2.新型SE挂件基本构成新型SE挂件主要由三部分构成，铝合金挂件S、铝合金挂件E、铝合金底座。
如下图所示：图1 SE挂件基本构成3.施工工艺流程测量放线→预埋件安装→钢龙骨安装→防火保温棉安装→铝合金底座安装→石材板块安装→板块注胶与清洁处理3.1测量放线测量放线的原则：接收总包移交的平面和高程基准点，建立平面控制网和高程控制网；校核主体结构、埋件偏差根据测量成果绘图，施工放线。
3.2预埋件安装预埋件安装原则：埋件在放置时应与主体结构钢筋进行点焊，以保证埋件不移位；埋件应埋设牢固，位置准确，埋件标高差不应大于10mm，埋件位置与设计位置的偏差不应大于20mm。
3.3钢龙骨安装（1）安装说明a.钢龙骨在安装之前，首先对其进行直线度的检查。
b.钢龙骨的安装按照先竖后横的顺序；安装从底层向上逐层推移。
c.安装时，将根据实际进行调整，使其垂直度、平整度满足设计要求。
d.竖龙骨的安装时，每个楼层间设置一处20mm伸缩缝间隙，上下龙骨之间采用长度不小于250㎜钢插芯连接；并在缝隙处用硅酮耐候密封胶填充。
e.竖向钢龙骨安装完毕后，进行横向钢龙骨的安装。
（2）技术措施a.竖龙骨安装规范要求：标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm，相邻两根竖龙骨安装标高偏差不应大于3mm；同层竖龙骨最大标高偏差不应大于5mm，相邻两根竖龙骨的距离偏差不应大于2mm。
建筑幕墙施工中石材干挂技术的应用
建筑幕墙施工中石材干挂技术的应用摘要：我国建筑行业的飞速发展给社会经济的提升提供了较大的推动力，在开展项目建设施工的过程中可以对多样化的施工形式进行利用，从而达到项目建设施工目标。
幕墙施工时建筑工程行业发展的重要组成部分，在开展这类工程项目建设施工时，可以利用石材干挂等技术形式，提高施工质量。
文章主要对建筑幕墙施工中石材干挂技术的施工优势进行分析，对其在实际施工中的应用进行简要的探讨。
关键词：建筑幕墙；石材干挂技术；施工应用在人们的生活水平逐渐提升的当下，越来越多人开始关注建筑工程项目建设施工，希望能够产生良好的施工效用及质量保障。
幕墙施工中石材干挂技术的应用可以让建筑幕墙更加完整，通过对施工材料的科学应用提高建筑物的美观性及性能保证，这对于加强建筑物的稳定性及坚固性也有较大的作用。
一、干挂石材幕墙施工优势干挂石材幕墙施工要求技术人员通过对连接构件的利用在建筑物表面安装一定数量的石材，使其能够起到保护作用，同时能够提高建筑物的美观性，提高装饰效果。
在幕墙施工中采取干挂石材技术可以有效避免表面变质问题的产生，在施工的过程中使用的石材光泽度和颜色都可以得到保证，因此不会受到外在因素的影响导致石材发生变化。
在使用干挂石材幕墙时，其不会像其他建筑物一样受到较大的气候因素的影响，所以在建筑物使用的过程中产生石材脱落等问题的几率较小，可以减少工程维修方面的投入。
技术人员在使用干挂石材幕墙时，可以减少建筑物受到的压力，在后期建设安装施工中可以减少相关问题的产生，促使整体项目建设施工更加灵活。
另外，这种幕墙形式的抗震性能相对于一般的建筑工程项目建设施工形式来说更佳，可以提高建筑物的安全性，给人们的生活提供安全保障。
二、建筑幕墙施工中石材干挂技术的应用1、施工准备阶段干挂石材技术在建筑幕墙工程项目建设施工中的应用越发广泛，并且产生了一定的效果，所以很多相关施工管理人员已经具备了比较丰富的经验。
在开展项目建设施工之前，需要在施工准备阶段当中进行完善，有经验的工作人员要针对工程项目建设施工实际情况掌握其中的影响因素，对各项施工要点进行明确分析，促使实际工作的开展有条不紊。
采用SE挂件安装石材幕墙施工工法
采用SE挂件安装石材幕墙施工工法一、前言石材幕墙作为一种常见的建筑幕墙形式，具有美观、耐用等特点，在建筑设计中被广泛采用。
为了满足施工的需要，采用SE挂件安装石材幕墙施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以期为读者提供关于该工法的全面指导和应用参考。
二、工法特点采用SE挂件安装石材幕墙施工工法具有以下几个特点：1. 灵活性强：该工法可以根据建筑结构和设计要求进行灵活的变化和适应。
2. 施工快速：通过预制和标准化的挂件安装系统，可以大幅度缩短施工周期。
3. 安装方便：挂件系统简单易用，可以快速、准确地进行安装，节省人力成本。
4. 抗震性能好：采用SE挂件安装系统能够提供较好的抗震性能，使石材幕墙在地震等自然灾害中具有较高的安全性。
三、适应范围采用SE挂件安装石材幕墙施工工法适用于以下几种建筑类型：1. 高层建筑：该工法适用于高层建筑的石材幕墙安装，尤其对于大型高层建筑具有较高的适应性。
2. 商业建筑：商业建筑幕墙通常需要更高的美观性和商业性能，采用此工法能够满足商业建筑对石材幕墙的要求。
3. 文化建筑：文化建筑的石材幕墙通常具有较高的艺术性和装饰性，采用此工法能够更好地保证幕墙的美观性和装饰性。
四、工艺原理该工法通过采取预制的SE挂件系统，将石材板通过挂件固定在钢结构或混凝土结构上。
具体原理是通过SE挂件系统中的悬挂件和锚固件来实现对石材幕墙的固定。
挂件系统提供了可调节的悬挂件和锚固件，以适应不同尺寸和类型的石材板。
悬挂件和锚固件的设计和安装能够达到较好的承载能力和抗震性能。
五、施工工艺1. 准备工作：包括材料准备、设备组织、工地布置等。
2. 安装挂件：按照设计要求，将挂件固定在建筑结构上。
3. 安装石材板：根据设计要求，将预制好的石材板通过挂件固定到建筑结构上。
4. 水平调整：对安装的石材板进行垂直、水平的调整，确保整体效果。
图文解析：石材幕墙的7种干挂方式及特点
图文解析：石材幕墙的7种干挂方式及特点相信大家都很清楚石材幕墙，但是不一定清楚石材幕墙是如何存在于建筑上。
石材幕墙一般采用干挂方式存在于建筑。
今天，小编就整理了一些石材幕墙的干挂方式，让大家一目了然。
石材干挂法又名空挂法，是当代饰面饰材装修中一种新型的施工工艺。
以金属挂件将饰面石材直接吊挂于建筑结构或空挂于钢架之上，不需再灌浆粘贴。
其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上。
石材干挂方式分类(1)钢销式干挂法钢销式干挂法又称插针法，是干挂石工艺中最早、最简洁的做法，钢销式又分两侧连接和四侧连接，结构特点是相邻两块石材面板固定在同一支钢销上，钢销固定在连接板上，连接板再与骨架固定。
(2)单肢短槽式干挂法立剖面平剖面将相邻两块石材面板共同固定在“T”形卡条上，“T”形卡条为不锈钢或铝合金，卡条再与骨架固定。
但是现在“T”形卡条已经被淘汰，只能使用“L”形卡条。
(3)双肢短槽式干挂法双肢短槽式干挂法是单肢短槽的改进做法，将相邻的两块石材面板共同固定在“干”形卡条上，“干”形卡条一般采用铝合金挤压成型，与骨架固定。
(4)通槽式干挂法通槽式挂法一般采用铝合金SE组合挂件(部分采用T型或蝶形挂件)，在每块石板上下边开通长槽，槽深度小于15mm，开槽宽度宜为6mm，挂件厚度大于4mm。
(5)小单元式干挂法立剖面平剖面(6)背栓式背栓式干挂法是将石材饰面板与龙骨结构进行连接，然后借助预埋件将龙骨结构固定在建筑结构上，同时借助底部拓孔技术将背栓的挂件与石材的饰面板进行有效固定，进而可以有效地避免两者连接处的开缝问题，并消弱石材饰面板对龙骨结构的反作用，很大程度上避免了石材局部的破坏。
(7)托板式连接形式——铝合金托板连接，粘接在工厂内完成，质量可靠。
安装结构——采用挂式结构，安装时可三维调整。
使用弹性胶垫安装，可实现柔性连接，提高抗震性能。
希望这些石材幕墙干挂方式的图文解读能够对大家有用，记得动动手转发评论和点赞哦!来源：中国幕墙网【中国石材网小程序】。
小单元石材幕墙安装施工工法(附节点详图)
小单元石材幕墙安装施工工法1 前言小单元石材幕墙结构是采用铝合金挂件与石材板块连接在一起，整体挂接到幕墙龙骨上，简化现场安装工艺，大大提高了安装速度，强度可靠，保证外立面平整。
其主要特点是：石材板块在被加工后成为一个整体，板块之间在外观上没有任何接缝，浑然一体，石材板块整体受力更趋合理，抗变位能力强，安装更方便。
小单元石材与普通石材的区别主要在于，小单元石材采用石材荒料一次加工成型，保证了石材特有的天然质感效果。
2 技术特点2.0.1 小单元石材幕墙结构系统，采用挂钩可拆卸。
将竖向钢龙骨与连接件用螺栓连接好后，与预埋件连接，横龙骨角钢再通过角码和螺栓与竖龙骨连接，形成框架调整牢固后，石材板块通过铝合金挂接挂在横龙骨上，调整后固定，板块缝处用石材专用密封胶做板缝防水处理。
2.0.2 石材板块在被加工后成为一个整体，板块之间在外观上没有任何接缝，浑然一体。
提高了石材幕墙整体的天然质感，使得幕墙达到了更佳的外观效果。
2.0.3 竖龙骨为方钢管，横龙骨为角钢，钢材表面热镀锌处理，连接件及托件采用铝合金型材，石材采用40mm厚洞石。
2.0.4 高强度铝合金挂件石材幕墙，挂件与石材之间接触面积大，增加了幕墙系统的安全可靠性。
2.0.5 高强度铝合金挂件耐腐蚀，不生锈对石材幕墙无侵蚀。
2.0.6 高强度铝合金挂件承载力高，可安全传递石材幕墙系统的荷载。
3 适用范围该工艺适用于建筑高度不大于100m、抗震设防烈度不大于8度的石材幕墙工程的施工。
4 工艺原理小单元石材与普通石材的区别主要在于，小单元石材采用石材荒料一次加工成型，保证了石材特有的天然质感效果。
而且，仅需要将石材主受力面通过高强度铝合金挂件与主体结构相连。
即避免了小件石材干挂困难的情况，降低了施工难度，保证了石材幕墙的外观效果。
小单元石材幕墙采用高强度铝合金挂件，挂件与石材之间接触面积大，增加了幕墙系统的安全可靠性。
高强度铝合金挂件组装方便，便于安装。
探究建筑幕墙施工中石材干挂技术的应用要点
探究建筑幕墙施工中石材干挂技术的应用要点摘要：对石材干挂技术当前在建筑幕墙施工过程中的实际运用情况进行探究，且开展深入分析，对该技术具备的特点进行阐述，比如，可以最大程度上对石材自身的颜色进行保护，施工过程具备较高的灵活性，让建筑在抗震方面具备更高的性能等，基于分析的结果，对该技术在幕墙施工中运用时需要特别关注的方面进行强调，给相关工作的开展提供一定参考。
关键词：建筑幕墙；石材干挂施工技术在各类石材幕墙中，干挂型属于运用较多的一种，它的整体造型是非常优美的，能够体现出比较强烈的艺术感，基于该优势，其得到了更加广泛的运用。
对建筑幕墙进行施工的过程中，合理的对石材干挂技术进行运用，能够让施工的整体质量得到显著提升。
为了让该技术发挥更好的效用，对其在运用过程中需要注意的方面进行了分析。
1 建筑幕墙施工中石材干挂技术的特点分析干挂施工技术的具体含义为，通过特定的，具备连接功能的构件，把石材安至建筑表层。
对该技术进行合理的运用，使其能够充分发挥效用，可以让建筑的外墙得到非常有效的保护，使其使用的时间能够得到延长，同时其也能够发挥较好的装饰效用。
跟传统湿贴技术相比，该类干挂技术具备的优势有：（1）不会对石材原有的颜色造成显著干扰，使其能够维持本色，同时能够避免石材的表面的性质发生改变。
（2）在大部分情况中，对该类施工技术进行有效的使用，可以让幕墙施工对外界干扰有更强的抵抗作用，进而保证最终的施工质量不会受到外界因素，如气候变化等的显著干扰，避免构成幕墙的石材发生大范围脱落的情况。
（3）该技术在实际运用的时候具备较高的灵活性，相关人员在施工的过程中大都是通过钢架与SE挂件来完成相关操作的，每个板材都要具备独自承受荷载的能力，便于后期维护工作的开展。
（4）在施工中运用该类工艺，可以让最终建成的幕墙在抗震方面具备更高的性能，使各个板材间相互连接的位置具备更强的牢固程度，进而更加充分的发挥石材自身具备的性能。
（5）由于该类施工技术中涉及的作业材料，都要在加工厂中进行特定处理，所以实际施工过程中，相关人员能够通过特定的机械设备来完成施工过程，让石材之间保持适当距离，将误差控制在尽可能小的范围内，让幕墙整体的平整度得到有效提升[1]。
石材幕墙SE铝合金挂件施工工法(2)
石材幕墙SE铝合金挂件施工工法石材幕墙SE铝合金挂件施工工法一、前言在建筑外墙装饰中，石材幕墙因其美观、耐久、环保等特点，越来越受到设计师和业主的青睐。
而石材幕墙SE铝合金挂件施工工法作为一种常用的施工方式，被广泛应用于各类高层建筑的幕墙装饰中。
本文将对该工法进行详细介绍，对其工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析等方面进行阐述。
二、工法特点1. 种类繁多：该工法适用于大部分常见的石材幕墙挂件，包括大理石、花岗岩、石英石等多种石材。
2. 结构简单：采用SE铝合金挂件作为支撑结构，结构简单、安装方便。
3. 抗风能力强：SE铝合金挂件固定后的石材幕墙具有良好的整体刚度和抗风能力。
4. 视觉效果好：采用该工法搭建的石材幕墙外观平整、美观大方，给人一种高贵、豪华的感觉。
5. 施工周期短：采用该工法施工石材幕墙，施工周期短，能够实现快速装修。
三、适应范围该工法适用于各类高层建筑、商业综合体、办公楼等需要石材幕墙装饰的建筑物，对石材的选材和尺寸要求较为宽松。
四、工艺原理该工法的实际工程应用取决于石材幕墙挂件与实际工程之间的联系，以及采取的技术措施。
首先，在施工前需要进行详细的工程测量和定位，确定挂件位置和孔洞尺寸。
其次，根据设计要求和挂件的特点，选择适当的固定方式和安装方案。
最后，在实际施工过程中，需要严格按照施工工艺和规范要求进行施工，确保挂件的正确安装和固定。
五、施工工艺1. 设计和制作挂件支架：根据设计和实际需求，设计和制作SE铝合金挂件支架，并进行表面处理和防腐处理。
2. 定位和打孔：根据施工图纸和测量结果，在预先确定好的位置上进行挂件定位，并进行相应的孔洞打钻作业。
3. 安装挂件支架：将制作好的挂件支架安装在预先打好的孔洞中，并进行稳固固定。
4. 挂装石材：将经过测量和加工的石材板材安装在挂件支架上，并进行整体调整和修正，使其达到设计要求的水平和垂直度。
5. 粘贴和填缝：在石材板材与挂件支架之间，进行粘贴和填缝，使其达到结构牢固、无裂缝、平整美观的效果。
建筑工程小单元石材幕墙施工技术应用
建筑工程小单元石材幕墙施工技术应用摘要：天然石材既美观又自然。
天然石材在建筑工程外墙施工中的应用，可以体现建筑温馨简约的历史背景。
既能营造出富丽堂皇的建筑艺术效果，又能给人带来清新舒适的自然观感。
小单元石幕墙施工技术改变了传统石幕墙受力状态混乱的现象，抗震性能有了很大的提高，现场施工方便，安装拆卸方便，才是幕墙的真正意义所在。
因此，对小单元石幕墙施工技术的研究和分析具有重要的现实意义。
关键词：建筑工程；小单元；石材幕墙；施工技术；应用1小单元石材幕墙概述1.1不同幕墙施工工艺的对比小单元石材幕墙、石材幕墙、也称为SE组件由SE挂在石面板外侧单元组件的龙骨,SE单元由一个主要组成部分和S型、E型的两个副本,铝合金材料,它彻底改变了传统的物理性能,干挂石材幕墙的设计方法、处理方法及施工工艺。
从对比分析的角度来看，常见石材幕墙施工工艺的技术性能对比如表1所示。
表1不同石材幕墙施工工艺技术性能比较1.2小单元石材幕墙施工特点1)采用小单位干挂技术,石头板和铝合金年代,E辅助部件组合在一起,石厂,并组装成小单元组合部分,运输到施工现场,直接固定在主要部分,易于安装,可有效缩短施工周期,并减少了施工现场石材开槽造成的粉尘污染。
2)石板受力独立，传力路径简单，不会产生相互连接造成的不确定应力集中和应力积累。
3)简化了幕墙的安装方法，提高了幕墙的安装质量和安装速度，同时实现了单板的移动和拆卸，便于以后的维护和维修。
4)石材和副件可使用固化时间较长的干挂AB胶进行粘结，杜绝了云石胶的使用，提高了挂件与石材的粘结强度和可靠性。
2实例分析小单元石材幕墙施工技术某医院住院大楼建筑工程项目，建筑总面积约为2.34万m2，建筑高度约为58.8m，其中地下1层，地上15层。
本工程为一类高层建筑，抗震设防烈度为6度。
工程建设幕墙施工采用小单元石材幕墙技术(见图1)，在确保建筑质量的同时，保障施工进度。
具体施工技术要点如下。
图1小单元石材幕墙纵横向节点图2.1施工流程施工前准备→测量放线→后置埋件安装→幕墙钢骨架安装→小单元石材组件加工→石材面板安装→耐候胶嵌缝。
SE石材幕墙挂件的性能
SE石材幕墙挂件的性能、特点及经济分析一． SE石材幕墙挂件的技术性能依据执行国家行业标准《金属与石材幕墙工程技术规范》（TGJ133—2001），选用材质为6063—T5（LD31—RCS）铝合金《GB5237—2000规范》，挤压成型，体积轻，抗老化，耐腐蚀，耐高温等。
同时，满足建设部行业标准《干挂石材幕墙用环氧胶粘剂》（JC887—2001）的规范要求，也就是工厂化生产----在小单元工厂化程度最高的一种石材幕墙加工组装，将石材板面和挂件中的SE件工厂化生产用石材干挂胶粘接加工完成，形成小单元组合。
二．SE石材幕墙挂件的技术特点定位切槽，保证整个石材幕墙的垂直度的平整，该件为小单元式挂件，其强度大，牢固性强，独立承载，提高了抗震性此件上下板连接处相互之间无联系，不会产生相互连接造成不可确定性应力集中和应力积累，受力简洁明确，在正常使用状态下能充分利用板材扩弯强度，当主体结构产生较大位移或温差变化时，不会在板内部附加应力。
三． SE石材幕墙挂件适用范围特别适用于高层建筑和抗震建筑的石材幕墙，真正意义上可拆装，能移动的石材幕墙。
四.石材干挂件的性能VS经济分析目前，诸多的石材幕墙其实都属于干挂石材，非真正意义上的石材幕墙，其工法各异，有针销式（传统工法已被淘汰）、缝挂式、背挂式和背栓式等，技术特征各有千秋，为石材干挂的发展和石材幕墙的逐步奠定了基础，提供了可参考的依据。
而真正意义上的石材幕墙应该是可移动的，可拆装式的，这只能依靠SE型的工法和挂件才能使干挂的石材移动起来，真正展现其“幕”墙的作用和意义。
随着科学技术的高速发展和国民经济的不断增长所带来的需求，建筑幕墙行业得到迅猛的发展，建筑幕墙技术飞速进步，各种新型的建筑幕墙层出不穷。
作为外围护结构的幕墙，虽然不承受主体结构的荷重，但由于处在建筑物的外表面，除承受本身自重外，还要承受风载荷，地震作用和温差变化作的影响，而其材料是保证幕墙质量和安全的物质基础，应保证符合国家和行业标准的要求和规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SE小单元式石材幕墙干挂件的技术应用
编者按：小单元式石材幕墙的出现为石材幕墙行业增加了新的课题，注入了新的血液，将传统的石材干挂推向了历史。
可移动的才称之为“幕墙”，李怀亮于2003年11月在《石材》杂志、2003年12月在《全国商情·建材市场》刊登的这篇文章引起了行业强烈反响，为石材幕墙行业的技术发展奠定了基础。
李怀亮
自改革开放20多年以来，全国各地的城市建设发展的进度日渐加快，各种建筑方式及相关的建筑材料、装饰材料纷纷进入市场，使城市的面貌发生了日新月异的变化。
建筑幕墙已成为建筑物的必然，我国的幕墙已成为世界上第一生产大国和使用大国，石材幕墙的采用已占据了相当大的比例，其华贵典雅的外表确
实为装点城市面孔增添了不少的光彩。
在众多的石材幕墙金属材料中，挂件是一个不怎么起眼而实际却起着非常重要的作用，如今市场中的挂件样式繁多，工法各异，但SE型的幕墙挂件却一直没有在市场中流通，只限于在个别设计师的图纸中，而更多的幕墙设计师、施工单位无从认识，在遇到用此件施工的设计要求时，无据可依，无样可参，无法掌握其真正的技术特征，无法应用其技术性能，为施工带来了诸多的不便。
本文就SE石材幕墙挂件作阐述，以便于让更多的业内人士对此件的了解和认识。
一、SE石材幕墙挂件的由来
北京爱乐贴有限公司自上世纪九十年代中期，从事石材干挂件研究以来，吸取了国内外的先进技术，凭借自身的知识产权，研发、实践、应用、生产出了新型专利产品。
该公司已利用现代制造技术将制造成本控制到了可以接受的水平，其结构已得到了完善，具有轻质、高强、平整度高等性能，完全能满足现代石材幕墙的真正要求。
现已被诸多大型石材幕墙工程采用。
二、现有石材幕墙挂件的基本结构及缺陷
现有石材幕墙挂件的基本结构为一个平板，该平板的一端设有垂直向上或向下的插板，使用时将这种挂件固定在墙体的次龙骨上，插板端向外排列，石材装饰板上、下两边分别设置与上、下挂件的插板相配合的槽，现场通过挂件插板插入石材槽内，槽和插板之间用胶粘接，将石材固定在挂件上。
这种挂件的缺陷是：一、石材同挂件只能现场连接，不仅操作不便、效率低，而且只能使用快干胶粘
接，粘接强度低；二、幕墙安装后石材不可拆卸，不利于维修和保养。
三、SE干挂件的基本结构
SE又称小单元式组件，由一个主件和S型、E型两个副件组成。
基本结构如图1所示，其中主件结构见图2、3，副件结构见图4、5。
主件与副件在滑槽内为滑动配合，槽内设有贴在侧壁（一般在主件的右壁）上的橡胶条，以避免主件和副件的硬性接触》
主件的平板上设有安装孔，与次龙骨上的角钢用螺栓连接。
副件嵌板槽开口向的为S型副件，嵌板槽开口向下的副件为E型副件。
主件的滑槽是一个时，安装在最上层或最下层。
主件的滑槽为两个时，两滑槽应上下排列，安装在中间各层。
S型副件与主件位于上面的滑槽配合，E型副件与主件位于下面的滑槽配合。
当主件设有一个滑槽时，其平板与右壁的连接部位可以在右壁的中部，或在下部，使其底面同滑槽底形成一个平面，也可以根据制造和使用上的便利选择其
他任意部位。
当主件设有两个滑槽时，其平板与右壁的连接都部位可以在右壁的中部，或与上、下滑槽的底面位于同一平面，或根据制造和使用上的便利选择苍任意部位。
四、SE挂件的主要性能
在矩形石材装饰板的上、下两边定位切槽，可保证整个幕墙垂直度的平整。
该件为组合式挂件，其强度大，牢固性强，提高了抗震性能。
以角钢作为次龙骨，可增加其承载荷重，同时可满足板材尺寸加大的要求。
此种挂件上、下板之间没
有联系，不会产生相应连接造成的不可确定性应力集中。
受力简洁明确，在正常使用状态下能充分利用板材抗弯强度，当主体结构产生较大位移或温差较大时，不会在板材内部有附加应力，因而特别适用于高层建筑和抗震建筑幕墙，是真正
意义上可拆装，可移动的石材幕墙。
S型或E型副件的嵌板槽内分别与插入的石材装饰板，采用石材干挂胶各自粘接成小单元式组件。
先将主件分层固定在幕墙次龙骨上，再将小单元式组件S 型、E型两副件的滑槽分别与主件的滑槽相配合，就可形成可拆卸的石材幕墙。
这种小单元式组件允许采用工业方式生产，简化了石材幕墙的安装方式，提高了安装质量，石材装饰板与副件采用干挂胶粘接，提高了粘接强度和可靠性，小单元式组件安装拆卸简单，方便了幕墙的保养和维修。
五、SE挂件的主要特点
1、拆装方便，为维修保养提供了便利。
2、可左右移动，为拼装创造了发展空间，直接区分了石材幕墙与干挂石材
长期被混淆的概念。
3、由角钢作为次龙骨，为增加板材厚度和宽度所造成的荷载加大提供了保
障，提高了安全系数。
4、石材装饰板与板之间没有联系，确立了完全的独立承载，不会产生相互
连接造成了不可确定性应力集中和应力积累。
5、生产小单元式组件，成为在工厂中加工程度最高的一种石材幕墙，将石材面板和挂件中的S、E副件在工厂加工好，组装成小单元式组合件，运往工地直接固定在主件上，最终完成整幅幕墙。
采用这种小单元式组件安装石材幕墙最大的特点是工程工期短，同时由于在工厂组装，可以采用各种构图来组合，拼装
成形形色色的单元组件，这就为了建筑师们发挥想象力提供了广阔的空间。
6、因为SE挂件与石材面板开槽处，完全可以采用石材干挂胶粘接，其强度大大高于大力士胶好多倍，同时也符合行业标准《干挂石材幕墙用环氧胶粘剂》（JC887—2001）的规范要求。
改变了长期以来在石材幕墙的施工过程中错误采
用大力士胶替代石材干挂胶的一种做法。
采用新型SE石材幕墙挂件克服了现有技术的缺陷。
这种干挂件在施工现场中不需要进行石材装饰板和挂件之间的连接。
SE干挂件的显著效果是：简化了石材幕墙安装方式，提高了安装质量和安装速度；小单元式组件可以在工厂中通过工业方式生产，提高了生产效率；石材装饰板和副件之间可以使用固化时间较长的石材干挂胶粘接，提高了粘接强度和可靠性；通过主件和副件的滑动配合方式，实现了石材幕墙可移动和可拆卸，方
便了幕墙保养和维修。
新型的SE干挂件使石材装饰板简便的移动起来，真正展现了其“幕”墙的
作用和意义。
