干挂石材施工工艺及验收标准及图例解释【图解】

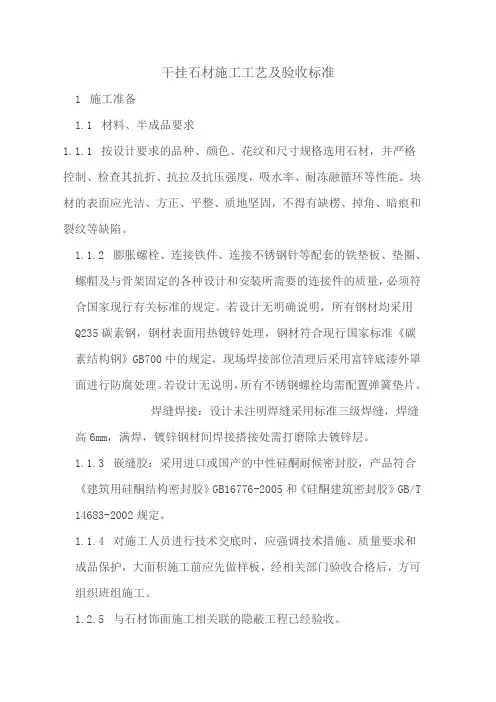

干挂石材施工工艺及验收标准1施工准备1.1材料、半成品要求1.1.1按设计要求的品种、颜色、花纹和尺寸规格选用石材，并严格控制、检查其抗折、抗拉及抗压强度，吸水率、耐冻融循环等性能。
块材的表面应光洁、方正、平整、质地坚固，不得有缺楞、掉角、暗痕和裂纹等缺陷。
1.1.2膨胀螺栓、连接铁件、连接不锈钢针等配套的铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件的质量，必须符合国家现行有关标准的规定。
若设计无明确说明，所有钢材均采用Q235碳素钢，钢材表面用热镀锌处理，钢材符合现行国家标准《碳素结构钢》GB700中的规定，现场焊接部位清理后采用富锌底漆外罩面进行防腐处理。
若设计无说明，所有不锈钢螺栓均需配置弹簧垫片。
焊缝焊接：设计未注明焊缝采用标准三级焊缝，焊缝高6mm，满焊，镀锌钢材间焊接搭接处需打磨除去镀锌层。
1.1.3嵌缝胶：采用进口或国产的中性硅酮耐候密封胶，产品符合《建筑用硅酮结构密封胶》GB16776-2005和《硅酮建筑密封胶》GB/T 14683-2002规定。
1.1.4对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护，大面积施工前应先做样板，经相关部门验收合格后，方可组织班组施工。
1.2.5与石材饰面施工相关联的隐蔽工程已经验收。
2施工工艺2.1 工艺流程石材验收——石材表面处理及开槽——搭设脚手架——测量放线——安装钢构件——底层石材安装——上层石材安装（整体安装完毕）——密封填缝——清理——验收2.2操作工艺2.2.1石材验收：材料进场要对每块石材进行验收，要认真检查材料的规格、型号是否正确，与料单是否相符，是否有破碎、缺楞、掉角、暗痕、裂纹、局部污染、表面洼坑、麻点、有无风化及进行边角垂直和平整度测量，对存有明显上述缺陷和隐伤的要挑出单独码放，不得使用。
石材堆放地要夯实，垫10cm×10cm通长方木，让其高出地面8cm以上，方木上最好钉上橡胶条，让石材按75°立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放。
墙面石材干挂(背栓式)施工工艺
墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。
它不适用于砖墙和加气混凝土墙。
根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。
但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。
为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。
1. 操作要点2. 操作要点2.1 出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。
2.2 进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。
B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。
2.3 基层检测处理基层面检测垂直度和平整度。
平整度误差不能大于10mm。
超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。
2.4 基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。
B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。
2.5 基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。
孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。
孔径深度必须达到选用膨胀螺栓胀管的长度。
2.6 安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。
钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。
B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。
干挂石材施工工艺及方法
干挂石材施工工艺及方法一、劳动力及机具准备1、主要劳动力：施工员、石材工、杂工等。
2、主要机具：冲击钻、手枪钻、云石机、磨光机、活动扳手、水平尺、铝合金靠尺、白线、钢卷尺、铁锤、扫帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、灰盆、钳子等。
二、材料准备1、石材定货加工：按照设计确定得石材及石材样品对石材进行放样、定货加工。
必须注意加工得质量，它关系到现场得施工质量。
2、石材进场检查：石材进场时必须按照设计要求得饰面石材规格、品种、颜色、花纹进行检查，石材质量必须满足设计要求。
石材具有合格证与检验报告。
检查合格后按照石材排板图对石材进行编号保存备用。
3、钢骨架：干挂石材使用得钢骨架主要材料8#镀锌槽钢，按照设计要求准备齐全，使用得钢材必须有合格证、检验报告，材质符合设计要求。
4、其她配件：根据设计要求选择好不锈钢挂件、挂件与骨架得固定螺栓，要求不锈钢挂件与螺栓具有合格证，不锈钢挂件具有受力得试验报告。
并运至现场后及时检验、保存。
5、按照现场情况及设计要求准备好膨胀螺栓、填缝胶等辅助材料。
三、干挂石材施工工艺流程图四、干挂石材操作方法1、基层处理：墙面基层表面用扫帚清扫干净，局部有影响骨架安装得凸出部分要剔凿干净。
饰面基层、构造层得强度、密实度符合规范要求。
根据装饰墙面得位置检查墙体，就是否有局部剔凿，保证装饰厚度。
2、放控制线：石材干挂施工前必须按照设计标高要求在墙体上弹出50mm水平控制线与每层石材标高线，并在墙上做上控制桩，拉白线控制墙体水平位置，控制与找平房间、墙面得规矩与方正。
3、根据石材分割图弹线，确定金属胀管安装位置或石材骨架得安装位置。
4、挑选石材：石材进场到现场必须对其材质、加工质量花纹尺寸等要求进行检查，并将色差较大、缺棱掉角、崩边等有缺陷得石材挑出、更换。
5、预埋石材：将挑选出来得石材按照使用得部位与安装顺序进行编号，并选择较为平整得场地做预排，检查并接出来得板块就是否有色差与满足现场尺寸得要求，完成此项工作后将板材按号存放好备用。
2018：石材幕墙干挂做法(图文详解)
2018：石材幕墙干挂做法(图文详解)2018最新版：石材幕墙干挂做法（图文详解）一、传统湿贴工艺的主要弊端八十年代初，无论建筑物外墙，还是内墙的石材石材饰板安装，均采用墙面加钢筋网片，用铜丝固定板材，分层灌注水泥沙浆粘贴的旧工艺。
该工艺用于外墙面有许多弊病，不仅因水泥沙浆粘贴板材后碳酸氢钙析出(泛白霜)和出现水渍，使墙面石材变色，形成色差，污染墙面;而且还由于温度变化等原因，易造成墙面空鼓、开裂、甚至脱落等质量通病。
如：如太原市天龙大厦的外墙面装饰，选用600X600mm 的磨光济南青花岗岩板材，尽管在安装过程中采用了环氧树脂胶勾缝等措施，但在完工1年多后依然出现出现泛白、变色现象，而且部分空鼓、开裂。
为此，大厦只得采取加固措施，在每块花岗岩板材上打φ8的两个孔，孔深为10cm，上斜角度为15°;钉φ6.5cm钢筋销钉,灌环氧树脂胶,并于加固后重新进行了清洗。
如此处理后，虽花岗岩饰板得到了加固，但外观效果仍不理想。
再如太原市金融大厦裙楼的花岗岩外墙，同样由于采用湿贴工艺，竣工不久即逐步出现泛白、变色、空鼓、开裂等现象。
二、石材饰板干挂法的原理及主要技术石材干挂法又名空挂法。
该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。
其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙。
适用于建筑高度不大于30m，非抗震设计或抗震设计不大于7度的建筑石材幕墙工程.优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落等现象，明显提高了建筑物的安全性和耐久性;优点2：可以完全避免传统湿贴工艺板面呈现的泛白、变色等现象，有利于保持幕墙清洁雅观;优点3：.在肯定程度上改良施工人员的劳动条件，避免湿作业，少受气候变化影响，节省冬施、雨施费用，也有助于加速工程进度。
干挂石材幕墙作为一种新型安装工艺，在美观、耐久、不易变色及平整度上都达到了一个新的水平。
石材干挂施工工艺

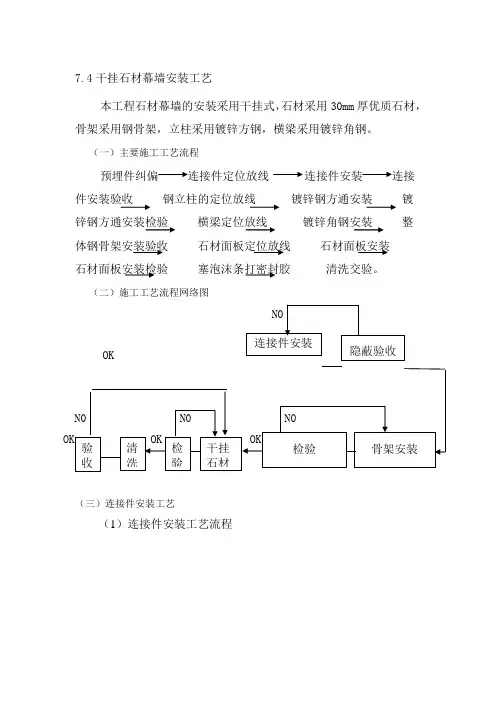

7.4干挂石材幕墙安装工艺本工程石材幕墙的安装采用干挂式，石材采用30mm 厚优质石材，骨架采用钢骨架，立柱采用镀锌方钢，横梁采用镀锌角钢。
（一）主要施工工艺流程预埋件纠偏 连接件定位放线 连接件安装 件安装验收 钢立柱的定位放线 镀锌钢方通安装 镀锌钢方通安装检验 横梁定位放线 镀锌角钢安装 整体钢骨架安装验收 石材面板定位放线 石材面板安装 石材面板安装检验 塞泡沫条打密封胶 清洗交验。
（二）施工工艺流程网络图OK（三）连接件安装工艺 （1）连接件安装工艺流程熟悉图纸及技术交底熟悉施工现场寻准预埋件对准立柱线拉水平线控制水平高度及进深位置暂固定检查最终固定防腐记录。
（2）工艺概述连接件安装之前，预埋件有偏差的需先按设计要求进行处理，无预埋件的需进行后埋处理，后埋处理采用后埋件通过植化学螺栓与砼结构墙连接，确保安全、经济又能满足相关规范及设计要求。
连接件安装调整：插接件安装时，先宜暂时固定在节点位置，等幕墙竖料安装至少相邻三根后，调整连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。
连接件与埋件是通过焊接连接。
预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理（后埋处理采用后埋件通过植化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。
安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整（骨架调平还可利用连接件调节孔进行调整）。
角码安装需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验。
验收合格后，需进行防腐处理即涂刷防腐漆。
1）验收依据：《金属与石材幕墙工程技术规范》JGJ113-2001《建筑装饰装修工程质量验收规范》GB50210-2001《建筑工程质量检验评定标准》GBJ301-882）质量要求：A、严格按照图纸施工，做到无图纸或图纸不符合规范不施工；B、螺栓连接的其结合面必须加垫片，保证连接牢固可靠；C、做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm；D、做好质量及隐蔽验收记录：对每道工序的检查、验收、返工等质量情况进行详细记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑精选课件
7
• 石板应尽可能采用同一矿脉的石材进行加工，安 装前要挑选并编号以保证石材纹理及方向正确， 要求过渡自然、无色差。同时对石材的质量要求 如下： a.一般外挂石材分磨光和烧毛两种，磨光板 纹理要清晰，表面光亮，烧毛板要均匀，板面无 裂纹，无缺棱掉角，切割宜采用砂锯切割。 b.石板材应符合《中华人民共和国建材行业 标准》中的《天然花岗石建筑板材》（JC205-92） 标准中的优等品的要求。 c.放射性符合《天然石材产品放射防护分类 控制标准》（JC518-93）标准中的A级。 d.加工过程要求包括磨边、倒角、开槽、防 水防污、抛光等工艺。 e.要求石材供货单位应详细编制保证石材质 量的加工、运输等技术组织措施。
建筑精选课件
8
• 石材的选用应符合以下国家标准的规定： 《天然花岗石荒料》JC204《天然花岗石建筑板材》
JC205《天然饰面石材试验方法、干燥、水饱和、冻融循 环后压缩强度试验方法》GB9966.1《天然饰面石材试验 方法、弯曲强度试验方法、体积、密度、真密度、真气孔 率、吸水率的试验方法））GB9966.3《天然饰面石材试 验方法、耐磨性试验方法》6139966.5《天然饰面石材试 验方法、耐酸性试验方法》GB9966.6为了色彩匀称，一 个工程要使用同一矿脉石材，在加工时要按照安装位置图， 一个部位要选用同一荒料，相同的结晶方向，以确保安装 后的色差。表面耍抛光处理，光泽度不应低于75光泽单位。 为准确石材安装后下雨淋不造成色斑，要求成品的石材在 安装前要经过防水防污表面处理。
建筑精选课件
4
• 根据抗震要求，与主体焊接的连接件采 用Q235低碳钢，其化学成分、机械性能包 括屈服点应符合“GB700一88”国家标准规 定，其余所有挂件均采用不锈钢板（不锈 钢材质为0Cr18Ni9）加工制成，并按 “GB4237一92”标准检测不锈钢化学成分 和强度极限、延伸率等物理性能，挂件要 有承载抗剪及挠度试验。焊条采用E4303碳 钢焊条，焊条应符合“GB5117一85”国家 标准。
建筑精选课件
9
三、石材幕墙的性能与构造要求
• 石材幕墙的设计还要考虑满足建筑物的使用功能. 包括：隔声、防水、密封、还要考虑保温隔热等 性能。如干挂石材的基面为砖墙或钢筋砼墙体， 隔声能满足建筑物本身的需要，不需另作处理； 防水设计除4mm的拼缝采用硅酮耐候密封胶密封 外，在幕墙的上口均采用石材封口，幕墙的收口 最容易出现漏水问题，尽量采用结构防水。在石 材幕墙的施工应确保密封，以防止小动物的进入 后尸体的腐臭气味。此外还要考虑防火、防雷等 要求。
建筑精选课件
5
二、外墙干挂石材幕墙外表的美观 性
• 1.分格及装饰线条（颜色）的应用 要深刻地领会原建筑设计的意图，包
括石材的颜色、线条、形式、业主的要求 以及结构上必须要的东西比如造型、雨蓬 等，要与整个大楼的风格一同考虑，分格 布置还要考虑施工的方便。
建筑精选课件
6
• 2.石材的质量及加土的质量，亦影响到干挂 石幕墙的美观性 首先应对石材厂家进行认真的考查， 确定石材厂家和石材品种。加工时对品种 和厚度及性能都有要求，并且向石材加工 厂商提供了完整的下料设计图。要想尺寸 及开槽部位准确，加工生产要尽量工厂化， 因为施工现场工具、场地、人员技术专长 均对现场加工造成影响，所以要尽量减少 现场加工的工作量。这就要求二次设计要 完善、详细。对于转角、柱造型、封口均 要出大样图，表明其相互间的关系，这样 石材的下料图表才能准确清晰。
干挂石材
建筑精选课件
1ห้องสมุดไป่ตู้
• 石材干挂法又名空挂法，是当代饰面饰材装修中一种新型 的施工工艺。该方法以金属挂件将饰面石材直接吊挂于墙 面或空挂于钢架之上，不需再灌浆粘贴。其原理是在主体 结构上设主要受力点，通过金属挂件将石材固定在建筑物 上，形成石材装饰幕墙。
• 优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、 开裂、脱落等现象，明显提高了建筑物的安全性和耐久性；
建筑精选课件
10
四、外墙干挂石材幕墙的施工工艺 外墙饰面石材干挂法是利用高强耐腐蚀的金
属挂件，把饰面石材通过托、吊、销、栓的方法 固定在建筑物外表面。合理的挂件设计与严格的 施工工艺是保证外饰石材安全美观的关键。干挂 施工以预制组装的方式取代了传统的湿作业施工， 其优越性主要体现在：
a.可避免表面污染、变色“反碱”，使石板 保持色彩光泽。b.可避免湿作业，少受气候变化 影响，节约冬施、雨施费用。c.可避免石材脱落， 减少维修费用。d.连续作业，可提高施工速度。e. 减轻了构筑物自重并预留保温空间。
建筑精选课件
3
• 干挂的主次框架（即立柱与横梁）的结构稳定性 应符合设计要求。考虑到工程施工的方便，立柱 的布置应同石材的竖向缝的布置相配合；横梁的 布置应同石材的横向缝的布置相配合。立柱与结 构的连接：在墙体结构上每隔2米设预埋铁，立柱 与预埋铁通过短接（10号槽钢）焊接，立柱施工 时考虑到温度应力的影响，每6米断开，中间设 15mm的缝隙。注意断开处要错开横梁的连接处。 横梁与立柱的连接亦应考虑到温度应力的影响， 连接通过角码、螺栓与立柱连接。立柱与横梁与 结构面根据龙骨的大小、施工的方便一般均保留 30一50mm的间距，这样即有利于立柱横梁的安 装，又有利消除施工（结构面、立柱与横梁）误 差，工程采用的立柱槽钢、横梁角钢大小应符合 设计要求。
• 优点2：可以完全避免传统湿贴工艺板面出现的泛白、变 色等现象，有利于保持幕墙清洁美观；
• 优点3：.在一定程度上改善施工人员的劳动条件，减轻了 劳动强度，也有助于加快工程进度。
建筑精选课件
2
施工工艺
• 一、外墙干挂石材幕墙结构的稳定性 干挂石材幕墙本身的强度，涉及到石
材的厚度长宽尺寸大小与干挂的固定方一 式。根据金属与石材幕墙工程技术规范 （JGJl33-2001）的要求：用于石材幕墙的 石材厚度不应小于25mm，石块面积不宜大 于1.5m2，挂件一般采用不锈钢挂件。角钢 连接件、不锈钢挂件、螺栓、焊条、结构 胶均应有材质证明、出厂合格证及检验报 告
