工程的定位和放线
工程施工定位放线报告
工程施工定位放线报告一、前言随着我国经济的快速发展，建筑工程事业取得了显著的成果。
在建筑工程施工过程中，施工定位和放线工作是至关重要的环节，它直接影响到工程的质量和进度。
本文将以某工程项目为例，详细介绍工程施工定位和放线的方法及注意事项。
二、工程概况本工程为某城市一座大型综合体建筑，包括地上建筑面积XXXX平方米，地下建筑面积XXXX平方米。
建筑结构复杂，功能齐全，包括商业、办公、住宅等多种业态。
为确保施工质量和进度，提高施测效率，本项目将全面推行数字化测量控制技术，为施工过程、施工质量提供控制依据。
三、工程施工定位1. 控制测量为确保工程施工定位的准确性，项目总包测量部提供了控制测量资料，作为整个工程施工放样的基准。
控制测量资料包括场区整体控制网和高程控制网，分为两级。
第一级为场区整体控制网，第二级为各分区工程施工的控制网。
2. 建筑物定位根据总平面图和建筑施工图纸，本项目采用1980西安坐标系进行建筑物定位。
建筑物定位工作主要包括以下步骤：（1）根据控制测量资料，设置建筑物定位桩。
（2）利用全站仪等测量仪器，测定建筑物定位桩的位置，确保其准确性。
（3）在施工现场设置明显的定位标志，以便施工人员遵循。
四、工程施工放线1. 放线依据本项目的放线工作主要依据以下资料进行：（1）红线图或甲方提供的图纸（设计图）坐标资料。
（2）中华人民共和国规范标准：《城市测量规范》CIJ8-99、《工程测量规范》GB50026-93、《建筑工程规划定位测量技术规定》YB004-001。
（3）所用仪器：全站仪、水准仪等。
2. 放线方法及步骤（1）根据放线图纸上的坐标点，利用全站仪等测量仪器进行定位放线。
（2）放线过程中，确保各放线点相对于控制点的点位误差在规定范围内。
（3）在实地勘察的基础上，确保放线点均在GPS施测范围内。
（4）采用钉木桩的方法进行放桩。
五、质量控制与验收工程施工定位放线工作完成后，需进行质量控制与验收。
放线、测量、定位的技术措施
放线、测量、定位的技术措施一、测量控制方式根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。
使用精密水准仪进行高程控制，辅以全站仪进行校核。
现场测量工作包括：建筑物平面控制；高程控制；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等。
对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。
对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。
二、钢结构施工测量构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。
测量人员随时检查构件的几何尺寸与设计值是否相符。
1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。
以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。
预埋钢板位置允许偏差预埋钢板位置允许偏差钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。
监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。
具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤。
第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。
2、柱平面控制线测放首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。
其次，在柱的下端与基础控制线相对应位置画出明显标记。
柱安装允许偏差标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。
在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。

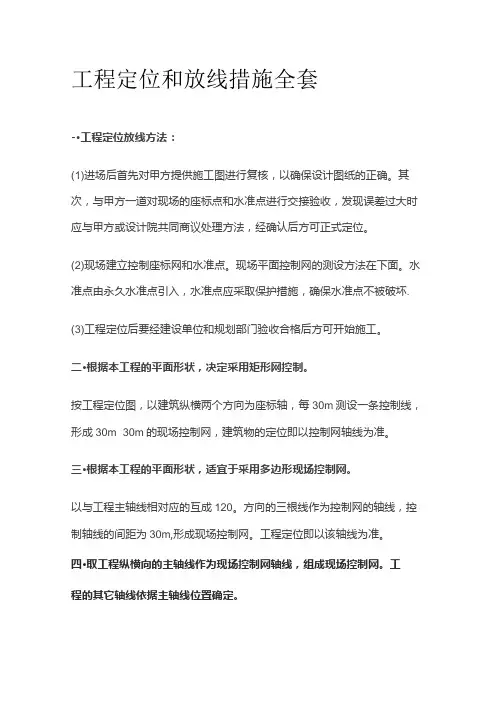

工程定位和放线措施全套
工程定位和放线措施全套-•工程定位放线方法：(1)进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
(2)现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏.(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二•根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m的现场控制网，建筑物的定位即以控制网轴线为准。
三•根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120。
方向的三根线作为控制网的轴线，控制轴线的间距为30m,形成现场控制网。
工程定位即以该轴线为准。
四•取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五•在土方开挖期间，对于标高的测定，采用专人负责，随搭随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六•地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±0.00以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时(>5mm)应予调整。
七•外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
Q)测前要对经纬仪的轴线关系进行严格的检校观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。
(2)轴线的延长桩点要准确，标志要准确、明显，并妥善保护好。
土建工程定位和测量放线方案
土建工程定位和测量放线方案一、前言土建工程的定位和测量放线是工程建设中非常重要的一环，它直接关系到工程的准确性、稳定性和施工顺利进行。
本文将结合实际工程案例，详细介绍土建工程定位和测量放线的方案。
二、定位和测量放线前的准备工作1.确定控制点：首先根据工程图纸确定需要放线的位置和方向，并且选取几个控制点。
控制点需要具备稳定性和能够准确测量的条件，通常选择建筑物角点或者标志物。
2.测量仪器和设备准备：根据工程的要求和精度要求选择合适的测量仪器和设备，例如全站仪、水平仪、测距仪等。
需要提前检查仪器的精度和工作状况。
3.工程图纸准备：将工程图纸进行放大和标注，使其便于测量放线。
1.控制点的测量：首先利用全站仪或者GPS等仪器测量控制点的坐标，并标注在图纸上。
控制点的测量需要有两个以上的点来确定，通过计算坐标的平差得到系统的误差和变形。
2.定位点的测量：根据工程图纸上的要求，选取需要放线的位置和方向，利用全站仪进行定位点的测量。
放线的位置要符合设计要求，方向要与地理方位相符，可以通过磁针进行校正。
3.放线方式选择：根据土建工程的不同特点和要求，选择合适的放线方式。
常见的放线方式有基准线放线、交点放线、中心放线等。
放线需要利用测距仪、水平仪等仪器进行精确的测量和放线，确保放线的准确性。
4. 放线精度的控制：根据工程的要求和精度要求，控制放线的精度。
一般情况下，放线精度应控制在±5mm以内，可以通过多次测量和平差来控制精度。
四、实际工程案例以大型商业建筑项目为例，介绍定位和测量放线的具体步骤和方案。
1.根据工程图纸确定控制点：选取了建筑物四个角点作为控制点，确保了测量的稳定性和准确性。
2.测量仪器和设备准备：选用了高精度全站仪、水平仪和测距仪等测量仪器，并在实际测量前进行了仪器的校准和功能测试。
3.工程图纸准备：对工程图纸进行了放大和标注，方便后续的测量和放线。
4.控制点的测量：利用全站仪对控制点进行测量，得到了控制点的坐标，并标注在图纸上。
定位和测量放线方案
定位和测量放线方案第一节、控制网测量为保证总体工程和各分项工程测量工作的统一性、完整性和延续性，本工程建立统一的平面控制网和高程控制网。
控制网分为两级。
第一级为长期保存高精度整体控制网，第二级为配合各项工程施工的半永久性施工控制网。
一、高精度整体控制网的布设根据场区平面规划和招标人提供的测量基准点（红线桩或城市导线）为依据。
建立十字型场地平面控制网。
首级高程控制借用平面控制网的桩点，进行布设。
这两个控制网是工程整体控制和变型监测的依据和基准，用以保证各单项工程之间的连贯性和统一性。
二、施工控制网的布设施工控制网是根据施工进度分不同阶段进行测设。
它的布设原则是要满足相关施工细部测量或施工控制的要求，全面覆盖。
其网形依具体使用对象而定。
建筑施工平面控制网为矩形网，采用场地坐标系，市政管线施工控制网为导线网，采用城市坐标系。
三、控制网的精度设计等级边长(m) 测角中误差边长相对中误差相邻两点距离误差第一级 200～300 ±5 1/40000 ±3mm第二级 <10 ±10 1/20000 ±3mm 一级高程控制网的技术指标按国家二等水准测量的精度要求进行引测，相邻两点高程误差要求小于± 0.1mm。
二级高程控制网的技术指标按国家三等水准测量的精度要求进行引测，相邻两点高程误差要求小于±1.0mm。
引测方法采用附和或结点水准测量。
对于钢结构，比赛设施及辅助系统等高精度安装工程，建立局部高精度控制网，以保证施工测控的精度。
四、首级控制网测设平面控制网测设在满足规划主要条件的前提下，根据红线桩用坐标测量的方法首先测设出中心点KO；用全圆归零测法依次定出KN、KW、KS、KE的方向点位；依次测量相邻两点的距离及∠KN、∠KW、∠KS、∠KE的角度值；根据观测数据对控制网进行严密平差；根据平差结果对桩点进行修正。
首级高程控制采用精密数字水准仪附合水准测量进行引测；引测校核精度合格后，根据观测数据对高程控制网进行严密平差；根据平差结果对桩点高程进行修正。
工程定位测量 放线方案
工程定位测量放线方案一、引言工程定位测量是工程施工中不可缺少的一环。
它是将设计图纸上的线路、点位及建筑物位置等准确的映射到施工现场上的一项重要工作。
放线是工程定位测量的重要环节，它直接影响到后续施工的准确性和效率。
因此，合理并严谨的放线方案是确保工程施工质量的关键。
本文将结合工程实践，从放线的目的、原则、工具、程序、注意事项等方面，对工程定位测量放线方案进行详细阐述。
二、放线的目的1. 确保施工的准确性：放线是将设计图纸上的线路、点位映射到实际施工现场上的过程，通过放线，可以保证施工的准确性，防止施工过程中出现偏差，保障工程质量。
2. 提高施工效率：通过放线，可以直接在施工现场上对建筑物的位置、线路等进行标识，为施工人员提供了明确的指引，提高了施工的效率。
3. 为后续工序提供依据：放线完成后，可以为后续的土建施工、设备安装、管线敷设等工序提供准确的基准，保证后续工序的顺利进行。
三、放线的原则1. 准确性原则：放线必须准确、精细，按照设计要求进行，并符合实际情况。
2. 布设原则：放线时应合理地确定放线方向和范围，以使其在施工过程中起到最大的作用。
3. 可靠性原则：放线点应布设在地势平坦、土质坚实、易于保持平整状态的地方，以确保放线的稳定性。
4. 经济性原则：在放线时尽可能减少工时、材料和人力，以确保放线成本的控制。
四、放线工具1. 放线标尺：用于测量距离。
2. 粉笔或荧光粉：用于在地面上做标记。
3. 测距仪：用于测量距离或点位的高程。
4. 大地坐标仪：用于获取放线点的大地坐标信息。
5. 三角架、水平仪：用于放线点的校正和水平检测。
五、放线程序1. 准备工作：根据设计图纸确定放线的起点、终点以及放线点，选择合适的放线工具并进行检测和校准。
2. 测量点的基准：根据设计图纸确定放线点的大地坐标信息，并将其记录在放线记录册上。
3. 放线：根据设计图纸上的距离、角度、高程等数据，使用放线工具进行放线。
4. 校验：放线结束后，使用测距仪、水平仪等工具对放线的准确性进行校验。
工程定位放线方案
工程定位放线方案在建筑工程中，工程定位是关键步骤之一。
工程定位的目的是为了将设计方案中的坐标系通过一定方式转换成现场中具体的点位，通过工程定位，施工人员可以按照设计方案的要求在实际场地进行施工，确保施工的准确性和稳定性。
在工程定位中，放线是必不可少的环节之一，下面将介绍一些常见的工程定位放线方案。
直角三边定位法直角三边定位法适用于三角形三边比例较小的情况。
具体操作步骤如下：1.根据图纸确定第一个基准点及三边的长度（如 A、B、C）。
2.以 A 点为圆心，以 AB 的长度为半径画一个圆。
3.以 C 点为圆心，以 BC 的长度为半径画一个圆，交于点 D。
4.连接 AD，在 AD 上到 A 点为 AB + BC 的长度，在 AD 上到 D 点为 AC的长度，从而确定第二个基准点 D。
5.在 BD 上到 B 点为 AB 的长度，在 BD 上到 D 点为 BC 的长度，从而确定第三个基准点。
通过直角三边定位法可以比较准确的确定一个三角形的位置。
等边三角形定位法等边三角形定位法适用于三边比例较大的情况，具体操作步骤如下：1.根据图纸确定第一个基准点及一个边的长度（如 A、AB）。
2.以 A 点为圆心，以 AB 的长度为半径画一个圆。
3.在圆上找到两个点 C 和 D ，使得 AC=AB，AD=2AB。
4.连接 BD 和 CD，则 BD 和 CD 的交点 E 即为第二个基准点。
5.以 BE 的长度为半径，以 E 点为圆心画圆，得到第三个基准点。
通过等边三角形定位法可以比较准确的确定一个等边三角形的位置。
根据坐标定位根据坐标定位是比较常见的工程定位方式。
通过建立平面直角坐标系，并在坐标系中确定一个或多个基准点，将坐标系中的点位坐标对应到现场中的实际点位。
坐标系的建立以及基准点的确定需要有专业的仪器和技术支持，一般由测量员进行操作。
高精度全站仪定位高精度全站仪定位是当前常用的一种定位方式，通过使用全站仪对建筑工程或其它工程实际点位进行精确定位。
工程施工_坐标_定位方法
在现代建筑工程中，精确的工程施工定位和坐标测量放线是保证工程质量、进度和成本控制的关键环节。
本文将详细介绍工程施工定位和坐标放线的相关方法。
一、工程施工定位方法1. 平面控制网建立为保证工程测量的统一性和连续性，建立统一的平面控制网是必要的。
平面控制网分为场区整体控制网和分区工程施工控制网。
场区整体控制网应覆盖整个工程区域，而分区控制网则根据工程分部、分项的需要进行设置。
2. 高程控制网建立高程控制网的建立应与平面控制网相结合，以确保工程的高程精度。
高程控制网可分为场区整体高程控制网和分区高程控制网。
场区整体高程控制网应为一个闭合系统，而分区高程控制网则可根据工程需要设置。
3. 施工定位方法（1）采用全站仪测量法：全站仪测量法是一种集光、电、磁于一体的现代化测量仪器。
通过全站仪测定建筑物的轴线与已知控制点之间的角度和距离，从而确定建筑物的位置。
（2）采用GPS测量法：全球定位系统（GPS）是一种高精度、全时段的定位技术。
通过在工程区域设置若干个GPS基准站，接收卫星信号，计算出工程部位的坐标。
（3）采用激光测距法：激光测距法具有测距速度快、精度高、不受天气影响等优点。
通过激光测距仪测定建筑物轴线与已知控制点之间的距离，从而实现施工定位。
二、坐标放线方法1. 数字化测量控制技术数字化测量控制技术是一种基于计算机技术的测量方法。
通过将设计图纸与实际工程现场相结合，利用专业软件进行坐标放线，提高放线效率和精度。
2. 传统测量放线方法（1）采用尺量法：通过钢尺直接测量建筑物轴线与已知控制点之间的距离和角度，从而确定建筑物的位置。
（2）采用光学测量法：利用经纬仪、水准仪等光学仪器测定建筑物轴线与已知控制点之间的角度和距离，实现坐标放线。
3. 现代测量放线方法（1）采用全站仪坐标放线：通过全站仪测定建筑物轴线与已知控制点之间的角度和距离，利用坐标转换公式计算出建筑物的坐标，实现坐标放线。
（2）采用激光扫描放线：利用激光扫描仪对建筑物进行三维扫描，获取建筑物的空间坐标，再利用专业软件进行坐标放线。
工程定位测量及放线方案
工程定位测量及放线方案一、前言随着现代工程建设的日益复杂和精细，工程定位测量及放线成为工程测量的重要环节。
工程定位测量及放线作为保证工程建设质量的重要手段，其准确性直接影响着工程的施工质量和工程的整体效果，因此需要采用科学的方法和合理的方案进行实施。
本文将结合实际工程案例，从测量技术、放线手段、设备选择、施工流程等方面进行详细说明，以期为工程定位测量及放线提供合理可行的方案。
二、测量技术1.全站仪测量技术：全站仪是一种高精度的测量仪器，其高度测量精度和测量范围广泛的特点，使其成为工程定位测量中常用的仪器之一。
全站仪测量技术具有测量快速、精度高、误差小等优点，可以满足工程建设的测量需求。
2.DGPS测量技术：差分全球定位系统(DGPS)是一种高精度的定位测量技术，其利用多个GPS基站进行数据处理，实现高精度的定位测量。
DGPS测量技术在工程定位测量中可以满足高精度、长距离、复杂环境的测量需求。
3.激光测距仪测量技术：激光测距仪是一种测距精度高、测量速度快的测量仪器，其广泛应用于工程定位测量中。
激光测距仪测量技术适用于短距离、室内外等多种环境下的测量需求。
以上测量技术可以根据工程实际需求进行灵活选择，结合现代化测量技术和仪器设备，可以保证工程定位测量的准确性和可靠性。
三、放线手段1.地面放线：地面放线是一种常用的放线手段，其通过在地面上进行临时标记、划线等方式，实现放线的目的。
地面放线的优点是操作简单、成本低廉、适用范围广泛，是工程定位测量中常用的放线手段之一。
2.激光放线：激光放线是一种高精度、快速、自动化的放线手段，其通过激光测距仪、激光标记仪等设备实现放线的目的。
激光放线可以适用于长距离、复杂环境等工程定位测量中的放线需求。
3.GPS放线：全球定位系统(GPS)是一种高精度的定位系统，其通过卫星信号进行定位测量，实现放线的目的。
GPS放线适用于大范围、长距离的工程定位测量，具有快速、精度高的特点。
工程施工定位放线技巧
工程施工定位放线技巧在建筑工程中，施工定位放线是至关重要的一环，它关系到整个工程的质量和进度。
准确的施工定位放线能够确保建筑物的各项参数符合设计要求，避免后期施工中的返工和调整，提高施工效率。
本文将从以下几个方面介绍工程施工定位放线的技巧。
一、复核规划定位施工放线的第一步是复核规划定点位置。
在施工总平面图上，规划部门已经绘出了建筑物的理论坐标，但在实际操作中，理论值与现场建筑物的实际位置往往存在差异。
因此，必须进行现场复核和纠正。
复核时，要综合考虑设计意图和现场实际情况，确定建筑物的最终位置，并将控制点引出建筑物场外，保护好桩位。
二、测定建筑物轴线和标高在确定建筑物位置后，接下来要测定建筑物的轴线和标高。
常规做法是打龙门桩、钉铁钉，标记红三角标高。
然后依次往上弹线，挖土方洒灰线，捣制垫层后弹墨线。
特别要注意，垫层上要弹出柱子的位置，并用红油漆标记四个角，以便柱子钢筋定位。
在地梁处（0.000）准确弹出各轴线网，并复核各轴线间的距离是否吻合。
三、建筑物定位桩的引伸和保护在建筑物定位桩设定后，要将定位桩引伸到拟建建筑物周围的永久建筑物或固定物上，以防止定位桩被破坏。
这一步骤需要特别注意，因为它是确保建筑物轴线准确性的关键。
四、基础施工放线基础施工放线是在建筑物定位桩设定后进行的。
此时，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核。
放线工具为经纬仪。
根据建筑物大小，可以选择轴线间隔放线。
放线完成后，依据定位的轴线放出基础的边线，进行基础开挖。
五、主体施工放线主体施工放线是在基础工程施工完成后进行的。
此时，施工单位的专业测量人员根据已经确定的建筑物的轴线和控制点，进行主体结构的放线。
放线工具仍为经纬仪。
总之，施工定位放线是建筑工程中至关重要的环节。
只有通过严谨、细致的放线工作，才能确保建筑物的各项参数符合设计要求，提高施工质量和效率。
在实际操作中，要根据现场实际情况和设计意图，合理选择放线方法和工具，并加强复核和保护工作，以保证放线的准确性。
工程定位测量放线方案
工程定位测量放线方案一、背景介绍随着现代建筑工程的发展，工程定位测量放线成为了建筑施工过程中一个非常重要的环节。
工程定位测量放线是指在建筑施工之前，利用测量仪器进行精确的放线，确定建筑的位置和方向，以保证建筑施工的准确性和质量。
在建筑工程中，工程定位测量放线不仅仅是简单的测量工作，还包括了对建筑设计图纸的理解和对施工现场实际情况的分析。
因此，必须要制定科学的放线方案，以确保测量工作的准确性和施工工序的顺利进行。
二、测量放线的内容1.测量点的确定在进行工程定位测量放线之前，首先需要确定测量点。
通常情况下，测量点的选择应该考虑到建筑设计的要求以及施工现场的实际情况。
在选择测量点的时候，需要考虑到地形地貌的情况、地面的平整程度以及未来建筑的结构和布局。
通过综合分析这些因素，可以确定出准确的测量点，并且保证测量的结果符合建筑设计的要求。
2.放线测量的精度要求在进行工程定位测量放线的过程中，精度要求是非常重要的一个方面。
因为放线测量的精确性直接影响到建筑施工的准确性和质量。
所以在制定放线方案的时候，必须要考虑到放线测量的精度要求。
根据建筑设计图纸和工程施工要求，确定出放线测量的精度要求，并且制定出相应的测量方法和措施，保证测量的精确性。
3.放线测量的安全措施在进行工程定位测量放线的时候，必须要确保施工现场的安全。
因为测量放线工作通常都是在建筑施工现场进行，所以必须要注意施工现场的安全问题。
在制定放线方案的时候，需要考虑到施工现场的安全情况，制定出相应的安全措施，并且让施工人员严格遵守，确保测量放线工作的安全进行。
三、测量放线的具体步骤1.测量放线前的准备工作在进行工程定位测量放线之前，需要进行一系列的准备工作。
首先是对测量仪器和工具进行检查和校准，确保测量仪器的正常运行。
另外，还需要准备好所需的图纸和资料，以及与工程相关的技术文件和规范。
同时，还需要对施工现场进行勘察和评估，了解施工现场的实际情况，为测量放线工作做好准备。
工程定位及放线质量的控制要点
工程定位及放线质量的控制要点一、引言工程定位及放线在建筑施工中起着至关重要的作用。
准确的工程定位和精确的放线质量能够直接影响整个工程的施工进度和施工质量。
对于工程建设方来说，掌握工程定位及放线质量的控制要点至关重要。
本文将介绍关于工程定位及放线质量的控制要点，以帮助工程建设方更好地管理和控制工程进度和质量。
二、工程定位的重要性1. 确定工程位置和范围：工程定位主要是确定工程的空间位置和范围，包括地面上的位置和地下设施的位置。
准确的工程定位可以避免工程范围的误差和重复施工的问题。
2. 保证工程的连续性和一致性：工程定位决定了整个工程的连续性和一致性。
准确的工程定位可以确保工程各个部分之间的衔接和协调，避免出现工程断层和不连贯的情况。
3. 确保工程与周围环境的协调性：工程定位还需要考虑周围环境的因素，如周边建筑物、道路、地形等。
准确的工程定位可以保证工程与周围环境的协调性，避免影响周边环境和其他工程的正常运行。
三、工程定位的控制要点1. 获取准确的工程地理信息：在进行工程定位前，需要获取准确的工程地理信息，包括地形、土质、水文等各种因素。
这些信息可以通过测量、勘察等方式进行获取，以便对工程进行合理的定位。
2. 使用精确的仪器设备：在进行工程定位时，需要使用精确的测量仪器设备，如全站仪、经纬仪等。
这些设备可以提高测量的准确度和精确度，对于确保工程定位的准确性非常重要。
3. 严格执行工程设计标准：工程定位需要根据工程设计标准进行执行，包括工程的坐标、高程、方位角等参数。
严格执行设计标准可以确保工程定位的准确性和一致性。
四、放线质量的重要性1. 确保工程准确施工：放线是工程施工的基础，放线质量直接影响工程的准确施工。
准确的放线能够为施工人员提供可靠的参考和依据，避免施工误差和质量问题。
2. 提高工程施工效率：放线质量的好坏会直接影响工程的施工效率。
准确的放线可以减少施工人员的调整和修正工作，提高施工效率，加快工程进度。
定位和测量放线施工方案
定位和测量放线施工方案1. 引言定位和测量在建筑施工中属于非常重要的环节，尤其是在放线施工过程中更是必不可少的步骤。
准确的放线施工方案能够确保施工的精度和质量，减少误差和疏忽带来的风险。
本文将介绍定位和测量放线施工方案的根本原那么和步骤，以及需要注意的问题。
2. 方案设计2.1 确定坐标系在进行定位和测量放线施工之前，需要先确定一个坐标系。
常用的坐标系包括全站仪坐标系、工程坐标系等。
根据实际情况选择适合的坐标系，确保施工过程的一致性和准确性。
2.2 确定基准点基准点是定位和测量放线的起点，一般选择在工地的固定地点，如角点、墙边等。
选择基准点时需要考虑到其稳定性和易辨识性，以便后续的放线工作可以基于该点进行计算和测量。
2.3 线路布置线路布置是定位和测量的重要步骤，其目的是确定放线的路径和方向。
根据施工图纸和设计要求，确定需要放线的点位和线路，并使用测量工具〔如全站仪、测量尺等〕进行测量和标记。
3. 测量方法3.1 使用全站仪全站仪是一种高精度的测量仪器，可以同时进行距离、角度和高差的测量。
使用全站仪进行测量时，需要设置好测量参数和目标点，在测量过程中保持稳定和准确。
3.2 使用测量尺测量尺是一种常见且简便的测量工具，适用于一些简单的测量任务。
在使用测量尺进行测量时，要保持尺子的水平和直立，减小误差的发生。
3.3 使用放线仪放线仪是专门用于放线工作的工具，可以通过拉线或发出激光等方式进行放线。
使用放线仪进行放线时，要注意保持仪器的稳定和准确，防止产生误差。
4. 考前须知4.1 系统校验在进行定位和测量放线之前，需要对测量仪器进行系统校验，确保仪器的准确性。
校验的内容包括校正仪器的误差、检查仪器的状态等。
4.2 数据记录在进行定位和测量放线时，要及时记录测量数据，并进行标注。
记录的内容包括测量的位置坐标、测量的误差等，以备后续的施工和验收。
4.3 现场环境定位和测量放线时，需要考虑现场的环境因素对测量的影响。
定位和测量放线施工方案
定位和测量放线施工方案放线施工是指在土地工程施工前进行地面标志和测量的工作，以确定建筑物或结构物在固定位置上的具体坐标，确保工程的准确性和准确度。
放线施工是土地工程施工的重要一环，其准确性直接影响到后续施工的质量和进度。
本文将介绍放线施工的定位和测量方案。
一、定位方案：1.确定基准点在放线施工前，需要先确定一个具有固定坐标的基准点，以此为参照点进行测量和定位。
一般选择临近工程地块的政府测绘机构提供的控制点作为基准点。
2.建立控制网采用网格法或三角剖分法，根据工程的大小和特点，在工程区域内选择适量的控制点。
通过这些控制点，可以形成一个控制网，用于后续的测量和定位工作。
3.建立放线基线在工程区域内，根据工程设计图纸确定主要放线基线。
一般采用主要建筑物边缘、主要道路中心线等作为基线。
通过这些基线，可以实现工程区域内的放线和测量。
4.等距放线按照建筑物或结构物的设计尺寸，确定放线点的坐标，并使用放线仪进行等距放线。
放线点的坐标可以根据图纸进行计算，或者通过实地测量获得。
5.标记放线点在放线点上进行标记，使用喷涂油漆或其他标记设备，将放线点标记清晰可见。
标记的内容应包括放线点编号、地理坐标、设计标高等信息，以便施工人员进行参考。
二、测量方案：1.三角测量法通过测量三边的长度和三个角度的大小，计算出放线点的坐标。
这种方法适用于平面简单、点位稀疏的场地，但是对于存在障碍物或复杂地形的场地，准确度会受到影响。
2.GPS测量法利用全球定位系统（GPS）进行测量，可以快速获得放线点的经纬度坐标。
这种方法适用于室外施工场地，但在室内或有大量遮挡物的场地效果不佳。
3.光电测量法通过激光仪器或电子测距仪测量点到点的距离，结合方位角测量点的位置。
这种方法适用于室内和室外施工场地，准确度较高。
4.全站仪测量法通过全站仪进行测量，可以同时测量点位的水平和垂直角度，以及距离和高差等参数。
这种方法适用于复杂场地和大型工程，准确度较高。
定位与测量放线施工方案
定位与测量放线施工方案一、方案制定1.明确施工目标：首先要明确施工的目标，确定放线的范围和要求。
2.确定放线方式：根据工程的特点和施工要求，选择合适的放线方式，包括传统放线和现代放线技术。
3.确定放线工具：根据放线方式和工程特点，确定需要使用的放线工具，包括测距仪、放线器、开槽刀等。
4.编制放线图纸：根据工程设计图纸，编制放线图纸，并确定主要放线控制点。
5.确定放线时间：根据工程进度和天气条件，确定最佳放线时间。
二、放线前准备1.准备放线工具：检查放线工具的完整性和性能，确保放线工具能够正常使用。
2.准备放线材料：准备好足够数量的放线绳、放线木桩或其他定位工具。
3.检查放线点座标：根据设计图纸，检查放线点的座标是否准确，并校对控制点的座标。
4.调查地形环境：对施工现场的地形环境进行调查，了解地势情况和影响放线的因素。
5.与相关部门协调：与土木工程、测绘工程、电力工程等相关部门进行沟通和协调，确保施工的顺利进行。
三、放线操作步骤1.选择主要控制点：根据放线图纸，选择主要控制点，并在现场标出。
2.放线固定点：根据放线图纸，选择合适的放线固定点，将放线绳、放线木桩等固定在控制点上。
3.确定放线方向：根据工程需要和施工要求，确定放线的方向，标出放线的起点和终点。
4.放线：使用测距仪、放线器等工具，按照放线图纸上的要求，顺利进行放线操作。
5.检查放线结果：放线完成后，对放线结果进行检查和核对，确保放线的准确性。
四、安全注意事项1.放线时要注意安全，避免发生意外事故，必要时要佩戴安全防护装备。
2.施工现场要注意清理，确保不影响放线操作，同时要注意维护环境卫生。
3.注意与其他施工人员的协调，避免发生误操作和冲突。
4.遇到施工问题要及时与项目负责人或相关部门进行沟通和协调解决。
以上是一个关于定位与测量放线施工方案的简要范例，具体方案还需要根据工程的实际情况进行细化和调整。
在实际施工中，还需要根据工程的具体要求和标准进行操作，确保施工的准确性和安全性。
建筑工程放线和定位
土建/房屋工程施工放线是从建筑物定位开始的，一直到主体工程封顶都离不开施工放线。
大致分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。
一、建筑物定位，是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。
放线工具为“全站仪”或“比较高级的经纬仪”。
二、基础施工放线，建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。
放线工具为“经纬仪”。
基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。
放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。
小工程可能没有测量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。
根据轴线定位桩及外引的轴线基准线进行施工放线。
用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。
施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定，一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确，这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
工程的定位和放线方法
工程的定位和放线方法工程的定位和放线方法提要：控制桩的埋设和保护控制桩应按照规程规定的标准进行埋设，一般应埋设在距基坑放坡线1m以外的坚固地方，其深度应大于当地的冻土线深度更多精品方案工程的定位和放线方法一.工程定位放线方法：进场后首先对甲方提供施工图进行复核，以确保设计图纸的正确。
其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
现场建立控制座标网和水准点。
现场平面控制网的测设方法在下面。
水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
工程定位后要经建设单位和规划部门验收合格后方可开始施工。
二.根据本工程的平面形状，决定采用矩形网控制。
按工程定位图，以建筑纵横两个方向为座标轴，每30m测设一条控制线，形成30m×30m 的现场控制网，建筑物的定位即以控制网轴线为准。
三.根据本工程的平面形状，适宜于采用多边形现场控制网。
以与工程主轴线相对应的互成120°方向的三根线作为控制网的轴线，控制轴线的间距为30m，形成现场控制网。
工程定位即以该轴线为准。
四.取工程纵横向的主轴线作为现场控制网轴线，组成现场控制网。
工程的其它轴线依据主轴线位置确定。
五.在土方开挖期间，对于标高的测定，采用专人负责，随挖随测的方法。
在接近基底时，应将标高点引到基坑内，可在工程桩钢筋上做记号。
作为底板施工阶段垫层浇筑、支底板模板的依据。
六.地下室施工阶段标高测量方法为了保证建筑全高控制的精度要求，在基础施工中就应注意准确地测设标高。
为±以上的标高传递打好基础。
采用经纬仪将现场水准点标高引测至地下室基坑内，可在基坑四周的挡土桩上画出整米数的水平线，作为地下室标高测量的依据。
标高控制线应根据施工需要画出多处，对于各条标高线，应予校测，误差较大时应予调整。
七.外控法施工要点：施测时将经纬仪安置在建筑附近进行竖向投测。
测量放线及工程定位专项施工方案.(DOC)
测量放线及工程定位专项施工方案
一、概述
放线及工程定位是施工工程中至关重要的工作环节，它直接关系到工程的质量
和进度。
本文将针对放线及工程定位的专项施工方案进行详细讨论，包括操作流程和注意事项等内容。
二、操作流程
1. 前期准备
在进行放线及工程定位工作之前，需要做好充分的前期准备工作，包括准备必
要的测量仪器设备、查看施工图纸等。
2. 放线过程
放线是指利用测量仪器在施工现场进行基准点的测量和标定，确定工程的坐标
位置。
放线过程需要严格按照设计图纸和要求进行操作，确保准确性和精度。
3. 工程定位
工程定位是根据放线结果，在实际施工中进行地面标志的设置和物料的放置等
工作。
工程定位需要结合实际情况进行调整，确保施工的准确性和顺利进行。
三、注意事项
1. 精确性
在进行放线及工程定位时，必须保证操作的精确性和准确性，避免出现误差和
偏差，影响工程质量。
2. 安全性
放线及工程定位过程中，需要注意施工现场的安全问题，保障工作人员的安全，避免发生意外事故。
3. 现场管理
在放线及工程定位过程中，需要做好现场管理工作，保持施工现场的整洁和有序，提高工作效率。
四、总结
放线及工程定位作为施工工程中的重要环节，对工程质量和进度有着重要影响。
只有严格按照操作流程进行操作，并注意事项，才能保证施工的顺利进行。
希望本文提供的专项施工方案能为相关施工人员提供参考，提高工程施工质量。
工程定位和放线方法
工程定位和放线方法引言工程定位和放线是在建筑、土木工程等项目中非常重要的环节。
准确的工程定位和放线是保证项目质量和进度的基础，它涉及到测量技术、地理信息系统和工程测量等多个领域。
本文将介绍工程定位和放线的基本概念、常用方法和实施过程。
1. 工程定位工程定位是确定工程项目在地球上的准确位置和坐标的过程。
在工程建设前，准确定位是必要的，这涉及到地理坐标系、大地坐标系和平面坐标系等基础概念。
1.1 地理坐标系地理坐标系是以地球球心为原点，经度和纬度为坐标的一种坐标系。
地理坐标系能够确定地球上任意点的位置，以经度和纬度表示，具有全球通用性。
1.2 大地坐标系大地坐标系是基于地球椭球体形状的坐标系。
它考虑了地球的形状，通过椭球参数来描述地球的几何形状和坐标变换关系。
大地坐标系是地球测量和地图制图中常用的坐标系统。
1.3 平面坐标系平面坐标系是地球表面局部区域所采用的坐标系统，它采用平面坐标表示位置信息。
平面坐标系通常根据具体的工程要求和地理位置来选择，最常用的是UTM坐标系。
2. 放线方法放线是将设计方案中的图纸上的位置和尺寸精确标定到施工现场的过程。
放线基本原理是将设计图纸上的各种尺寸和角度按比例放大或缩小后，通过测绘仪器将这些尺寸和角度标定在实际施工现场上。
2.1 传统放线方法传统放线方法通常使用传统测量工具，如经纬仪、水平仪、测绳、测距仪等。
这些工具是通过测量实际物体的尺寸和角度，然后根据设计图纸上的比例关系进行测量，最后将测量结果标定在施工现场上。
2.2 全站仪放线方法全站仪是一种集测角、测距、测高、数据处理等功能于一体的高精度仪器。
全站仪放线方法利用全站仪的定位和测量功能，可以直接在现场进行角度、距离和高程的测量，大大提高了放线的精度和效率。
2.3 GPS放线方法GPS（全球定位系统）是一种卫星导航系统，通过接收卫星发射的信号来确定接收器的位置和速度。
GPS放线方法利用GPS技术进行放线定位，能够实现全球范围内的高精度定位。
工程测量定位放线方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，工程建设规模不断扩大，工程质量要求日益提高。
工程测量定位放线是工程建设中的一项基础性工作，它直接关系到工程建设的质量、进度和安全。
为了确保工程建设顺利进行，本方案针对某工程项目，制定一套科学、合理的工程测量定位放线方案。
