管内穿线施工工法
论西气东输管道定向钻穿越施工技术
石
油
工
程
建
设
!""# 年 $ 月
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!" !!!!!"
论西气东输管道定向钻穿越施工技术
史兴全
（ 中国石油天然气集团公司，北京
道 一 般 沿 地 势 起 伏 走 向 埋 设 在 地 表 以 下 %-! 1 %-#
#’
石
油
工
程
建
设
!""# 年 $ 月
的，泥浆浪费量大。因此需要研制泥浆快速水化 装置和泥浆循环与净化系统。
输形式，以三维坐标值在计算机上显示出来，然 后将人工标图与设计曲线对照，调整参数，以保 证控向。由于人工操作精度低易造成井眼报废等 事故，中国石油天然气管道局课题组进行了定向 钻控向测量参数图形界面图像的软件设计，并且 在黄河穿越现场试验成功。此软件以图形用户界 面的形式，根据长度、深度、入土角、出土角等 参数自动形成穿越设计曲线。在钻导向孔时，实 时显示钻头的方位、偏差，直观反应实际曲线与 设计曲线的吻合程度，实现了人机对话、坐标实 时查询、钻头掘进趋势显示、超差点报警提示等 多 种 功 能 。 控 向 工 作 完 全 处 于 受 控 状 态 （计 算 机 控制） 。
#
泥浆水化装置，泥浆循环和净化系统 从 黄 河 定 向 钻 穿 越 得 知 ， " ))) * 的 !" )"$
** 管 道 穿 越 用 泥 浆 +) ))) *! 之 多 ， 若 全 部 用 开
放式机械搅拌系统，则工作量很大；若边配边注 入，水化不完全，效果不好，泥浆成本高。而且 有时还不能保证泥浆的连续供给，造成停钻而黏 卡。更为严重的是由于膨润土、聚合醇等添加剂 不能充分水化使泥浆性能不稳定，达不到预期目
第二章管道穿跨越工程使用说明.
第⼆章管道穿跨越⼯程使⽤说明.第⼆章管道穿跨越⼯程使⽤说明⼀、本章适⽤于长距离输送管道⼯程穿跨越公路、铁路、河流、管道、电缆、光缆及其它穿跨越⼯程。
⼆、本章包括：穿跨越直管段安装⼯程（通⽤）、公路穿越、河流穿越（开挖）、管道跨越、地下建、构筑物穿越、定向钻穿越等⼯程。
三、穿跨越⼯程的场地平整、⼟⽯⽅⼯程套⽤本册相应⼦⽬；⽔⼯保护、便道、便桥等项⽬可执⾏⼯程所在地建筑、市政⼯程定额。
四、穿跨越管道安装1、隧道内管道安装⑴、⼭体隧道内管道安装a、本定额是按隧道坡度⼩于10°、隧道主体施⼯完成、隧道内墙、底板的平直度、坡度达到管道施⼯条件情况下考虑的，坡度⼤于10°的⼭体隧道安装，按施⼯⽅案另计。
b、卷扬机牵引有轨⾃制⼩车运布管按隧道长度500m取定,隧道长度每增减100m时，⼈、机增减1.1系数。
c、牵引车牵引⽆轨⾃制⼩车运布管的牵引设备已综合考虑，使⽤时不再调整。
d、牵引车牵引⽆轨⾃制⼩车运布管按隧道长度1000m取定,从隧道⼀侧往另⼀侧全线布管考虑的，隧道长度每增减100m时，⼈、机增减1.04系数。
e、⼭体隧道内的管道布管按单线施⼯取定，设计为双线施⼯时，第⼆条管线的⼈、机调增系数见下表：f、⼭体隧道内的管道安装按单线施⼯取定，设计为双线施⼯时，第⼆条管线的⼈、机调增系数见下表：g、隧道内的吊管龙门架、焊接⾏⾛⼩车、牵引车带的⽆轨⾃制⼩车已在定额型钢⽀架⽤量中摊销计⼊。
h、⼭体隧道内管道安装不包括的内容：（a）、⼭体隧道外的临时堆管场平整、卷扬机安装及基础施⼯固定等。
(b)、坡度⼤于10°的隧道运布管、焊接施⼯措施费。
(c)、⼭体隧道内的轨道安拆、通风、照明等安装施⼯措施。
（d）、⼭体隧道内的管道⽀墩上的管道⽀架的制作安装。
（2）、盾构隧道管道安装a、隧道运布管（a）、运布管是按单线施⼯编制的，双线施⼯时，第⼆条管线按第⼀条管线⼈⼯机械乘1.7倍系数。
(b)、隧道内吊管⽀架、临时管⽀敦已在型钢⽀架消耗量中摊销计⼊。

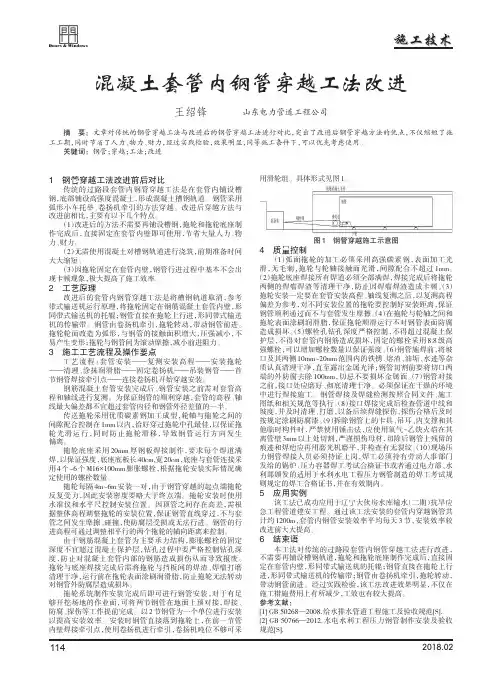

混凝土套管内钢管穿越工法改进
114
用滑轮组。具体形式见图 1。
图 1 钢管穿越施工示意图
4 质量控制
（1）弧面拖轮的加工必须采用高强碳素钢，表面加工光 滑，无毛刺，拖轮与轮轴接触面光滑，间隙配合不超过 1mm。 （2）拖轮底座焊接所有焊道必须全部满焊，焊接完成后将拖轮 两侧的焊瘤焊渣等清理干净，防止因焊瘤焊渣造成卡顿。（3） 拖轮安装一定要在套管安装高程、轴线复测之后，以复测高程 偏差为参考，对不同安装位置的拖轮要控制好安装距离，保证 钢管顺利通过而不与套管发生摩擦。（4）在拖轮与轮轴之间和 拖轮表面涂刷润滑脂，保证拖轮顺滑运行不对钢管表面防腐 造成损坏。（5）螺栓孔钻孔深度严格控制，不得超过混凝土保 护层，不得对套管内钢筋造成损坏，固定的螺栓采用 8.8 级高 强螺栓，可以增加螺栓数量以保证强度。（6）钢管施焊前，将坡 口及其两侧 10mm~20mm 范围内的铁锈、熔渣、油垢、水迹等杂 质认真清理干净，直至露出金属光泽；钢管切割前要将切口两 端的外防腐去除 100mm，切忌不要损坏金属面。（7）钢管对接 之前，接口处应磨好、彻底清理干净。必须保证在干燥的环境 中进行焊接施工。钢管焊接及焊缝检测按照合同文件、施工 图纸和相关规范等执行。（8）接口焊接完成后检查管道中线和 坡度，并及时清理、打磨，以备后续焊缝探伤，探伤合格后及时 按规定涂刷防腐漆。（9）拆除钢管上的卡具、吊耳、内支撑和其 他临时构件时，严禁使用锤击法，应使用氧气-乙炔火焰在其 离管壁 3mm 以上处切割，严谨损伤母材，切除后钢管上残留的 痕迹和焊疤应再用磨光机磨平，并检查有无裂纹。（10）现场压 力钢管焊接人员必须持证上岗，焊工必须持有劳动人事部门 发给的锅炉、压力容器焊工考试合格证书或者通过电力部、水 利部颁发的适用于水利水电工程压力钢管制造的焊工考试规 则规定的焊工合格证书，并在有效期内。
金属结构设备安装施工方案
金属结构设备安装施工方案1、设备安装通常步骤如下：2、设备安装的一般技术要求1）地脚螺栓a.地脚螺栓的光杆部分必须清洁无油污，必要时采用明火烧烤，清除油污，螺纹部分应涂油脂。
b.螺栓拧紧后，螺栓必须露出1.5～5个螺距。
c.地脚螺栓与基础孔壁的距离应大于15mm。
d.地脚螺栓与孔底应留30～50mm的距离。
2) 垫铁a.每个地脚螺栓的近旁至少应有一组垫铁，在不影响二次灌浆的情况下，尽量靠近地脚螺栓。
b.相邻两组垫铁的间距一般为500mm，对承重较大的重型设备，其间距应为250mm。
c.斜垫铁必须成对使用，其斜度一般为1/20至1/10，对重心较高或振动较大的设备，采用1/20的斜度为宜。
d.每组垫铁应减少块数，一般不超过三块，摆放时，成对斜垫铁在上，平垫铁应放在下面。
e.配对的斜垫铁应接触平稳，其搭接接触长度不少于总长度的3/4，用0.25kg手锤敲击每组垫铁，听声音应实在，且无松动现象，用0.05mm塞尺检查不应塞入宽度的1/5。
f.设备找正找平后，垫铁应露出设备底座外缘，平垫铁应露出10～30mm，斜垫铁应露出10～50mm。
3) 灌浆a.设备在就位、找正找平后应及时灌浆，灌浆前应将基础孔内浇入少量的水，灌浆处应清洗干净，不得有油污物。
b.灌浆使用的碎石混凝土应比原基础的混凝土的标号高一个等级，浇灌时应捣固密实，并不应使地脚螺栓歪斜和影响设备的精度。
c.孔洞灌满后，其地面上的灌浆层不应小于25mm。
d.为使垫铁与设备底座地面、灌浆层的接触良好，也可以采用我公司常用的压浆工法施工。
e.灌浆完毕后，应将螺栓和设备上的砂浆清理干净，每天应进行浇水养护二次，养护期一般为7～12天，视气温的高低而定。
4)设备的精平a．设备精调采用0.02/1000的精密框式水平仪调校，应在设备的主要工作面或加工精度较高的表面以及支承滑动部件的导向面上进行。
b.精调选择点必须是纵向和横向，且间距不宜过大。
3、闸门安装设备到货后，清点数量，检查各部件质量，方闸板与门框应进行一次预装，检查止水结合间隙，间隙≯0.01mm，特别是要检查导板、斜榫、密封条有无损坏情况，因闸门承受的水头高，门的受力大，而且止水要求很高，一定要确保设备质量和安装质量。
电气工程配管安装施工工艺工法标准
电气工程配管安装施工工艺工法标准1．钢管敷设1.1 暗配管施工1.1.1工艺流程1.1.2暗配管操作工艺管子煨弯：对于直径小于等于32mm 钢管，一般采用手动弯管器在现场直接煨弯。
对于大于等于40mm 至100mm 直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。
对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。
无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。
管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。
1.1.3暗配钢管的基本要求敷设于多尘和潮湿场所的电气管路的管口、管子连接处均应做好密封处理。
暗配管路宜沿最近的路径敷设，并应减少弯曲。
埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm 。
埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。
进入箱盒的管路排列应整齐，管口应在一个标高线上。
对于落地箱，管口应高出地面不少于50mm 。
对于悬挂箱，管子进入长度应为露出锁紧螺母5mm 为宜，箱外箱内均应安装锁紧螺母。
管子镀锌破损处均应做防腐处理。
1.1.4管子加工钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口放线测量加工预制 管路敷设地线连接 箱盒安装 管路与箱盒连接 防腐处理应无毛刺，并处理光滑。
管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。
1.1.5测定盒、箱位置根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。
暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求：为防止暗装接线盒内灌进水泥浆或其它污物，应填充苯板或使用甲方认可的其它材料来保护，直至器具安装完毕为止。
1.1.6管路连接管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。
塑料排水管管道穿越楼板直埋施工工法.doc
UPVC排水管道穿现浇混凝土楼板防渗漏施工工法工法编号：FJGFEJ07-2011完成单位：福建省第五建筑工程公司主要完成人：洪河堂林新恭黄志坚姚志煌骆志明1 前言随着城市建设高速发展，新型建材UPVC管越来越被广泛地应用于生产生活排污排水中，在施工建筑排水管道安装过程中，特别是管道穿过混凝土楼板时施工工艺十分繁杂，通常是在排水管穿楼板处预留穿楼板孔洞，混凝土成型后再穿管安装、支模、二次浇筑，并作防水处理。
我公司在经过安装工程施工的摸索和实践，并结合市场上新型施工材料，编制了排水支管穿越混凝土楼板一次成型的操作工法——“UPVC排水管道穿现浇混凝土楼板防渗漏施工工法”，并在多幢安装工程中应用，能基本消除管道周边楼板洞渗漏的质量通病。
该工法做到工艺先进、质量保证、操作简单、效果显著，能取得明显的社会和经济效益，在建筑安装工程中具有较好的应用推广前景。
2 特了点2.0.1施工操作简便：在结构主体施工时穿插进行穿板防渗预埋件的定位预埋，施工操作方便，受周围条件限制较少。
2.0.2施工工艺科学可行：UPVC排水管直穿楼板施工采用的防渗预埋件设置有多道止水环槽，可在混凝土浇筑时与楼板密切结合，防渗漏效果显著，可避免因管道周边楼板洞渗漏引起不利社会影响。
2.0.3施工效果经济节能：UPVC排水管道采用防渗预埋件穿楼板施工可以避免了旧施工工艺穿楼板处二次浇筑修复工序，缩短了施工周期，减少施工资源消耗。
3 适用范围本工法适用于现浇混凝土楼板上的UPVC 排水管支管穿楼板施工，主要作为以往UPVC 排水支管道穿楼板处出现管道周边漏渗的防治措施。
4 工艺原理在建筑主体施工图纸时，根据排水设计要求，参阅国标相关图集，绘制穿楼板防渗预埋件固定大样图，在现浇混凝土楼板中直接预埋安装防渗预埋件，UPVC排水管道安装时与穿楼板防渗预埋件胶水粘结。
穿楼板处管道不需预留和修整孔洞，不需支模、二次浇筑，从根本上解决了UPVC排水支管道穿楼板而引起渗漏的质量通病。
2021年套接紧定式薄壁镀锌钢管施工工法
套接紧定式薄壁镀锌钢管电气线路敷设施工工法欧阳光明（2021.03.07）1.前言套接紧定式薄壁钢导管，是电气安装新型专用导管。
该导管系列根据中华人民共和国国家标准《电气安装用导管特殊要求》（GB/T14823.1-93）,并参照国际IEC标准和日本等国外同类技术，针对国标GB50258-96镀锌钢管和薄壁钢管的跨接地线不应采用熔焊连接以及金属导管施工复杂、施工成本和材料成本高等缺点进行设计制造的。
属国家专利，以其技术先进、结构合理、施工方便等特点被专家誉为是建筑电气线路敷设的一项重大革新。
2.特点2.1 施工方便。
管与管连接用紧定螺钉紧定连接方式取代传统的螺纹连接和焊接施工，无需再做跨接线即可保证良好的电气连续性；管与盒连接采用爪形锁母紧锁，即可达到安装要求，省去了套丝等工序，有利于提高工效，节省施工成本。
2.2 价格便宜。
以薄代厚，大大增加了单位重量的延长米数，因而单位长度的价格大幅度下降，既降低工程造价，又为国家节省大量钢材，并且因重量轻而搬运方便，从而减轻整体工程的有效荷载。
2.3 管路配套，各种配件、工具齐全。
2.4 使用范围广。
双面镀锌防腐，暗敷明敷均适用。
2.5 质量特性统一、稳定，不因操作工人的技术差异而造成质量差异。
2.6 不用刷漆、减少污染，符合环保施工要求。
2.7 不用电焊，节能环保、增效。
2.8 不用做跨接地线，省工、省料、省钱。
3.适用范围该工法导管适用于导管在无特殊规定的室内干燥场所的电气系统布线（1KV及以下）及智能建筑综合布线系统。
4.构造4.1 导管套接紧定式薄壁钢导管一般采用优质Q235冷轧带钢，经高频焊管机自动焊缝成型。
卷焊圆度高，壁厚均匀，与管接头公差配合好；焊缝小而圆顺，与端口无毛刺，穿线安全快捷，塑性好，弯曲方便。
双面镀锌保护，应用范围广。
4.2 附件4.2.1 直管接头：采用优质钢材加工而成，双面镀锌保护，供管于管连接使用。
具体见图：管接头中间有一道用滚压工艺压出的凹槽，所形成的锥度，可使导管插紧定位，密封性能好，暗敷时沙浆甚至水份不宜进入导管内；而凹槽深度与导管壁厚一致，导管插入后内壁平整光滑，不影响穿线。
最新版电气工程管内穿线和槽盒内敷线分项工程检验批质量验收记录
管内穿线和槽盒内敷线分项工程检验批质量检验说明
1、检验批容量填写:（检验批划分的界区，依据庭院大小、投运时间先后、功能区块划分，检验批容量为该检验批所代表的批量(按本规范28.0.1第二款填写）
2、最小/实际检查数量栏中,实际检查数量：（≥统一标准表3.0.9）,最小数量填写：（统一标准表
3.0.9）。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
5、施工依据应填写施工操作规程、工法、工艺标准、企业操作标准等，不应填写验收标准（规范）。
近距离下穿地下构筑物挤压式顶管施工工法
近距离下穿地下构筑物挤压式顶管施工工法近距离下穿地下构筑物挤压式顶管施工工法一、前言近年来，城市化进程的加快导致了城市地下空间的不断扩展和改造，而地下管线的布设也成为了现代城市建设不可或缺的一部分。
然而，在已建成的地下空间中进行管线布设是一项具有挑战性的任务。
近距离下穿地下构筑物挤压式顶管施工工法作为一种有效的解决方案，得到了广泛应用。
二、工法特点近距离下穿地下构筑物挤压式顶管施工工法采用挤压管顶进法，即通过推进机械将管顶挤入地层，同时进行管顶面与周围土层的收拢作用。
这种施工工法具有以下特点：1. 顶管穿越程度大：能够实现对跨越大小为1.5倍的直径范围内的地下构筑物进行穿越。
2. 施工速度快：相对于传统的沉管施工工法，挤压式顶管施工工法具有更高的施工效率，能够大大缩短施工周期。
3. 施工风险小：挤压式顶管施工工法相较于开挖方式，能够减少地下管线工程对周围环境的影响，减少地层沉降和管道破坏的风险。
4. 施工成本低：挤压式顶管施工工法的施工过程简单、机械化程度高，可以减少人力和材料投入，从而降低施工成本。
三、适应范围近距离下穿地下构筑物挤压式顶管施工工法适用于以下情况：1. 地下管线需要穿越已建成的地下构筑物，如地铁、桥梁等。
2. 施工空间有限，无法采用传统的开挖方式施工。
3. 需要快速完成地下管线的布设，以满足城市建设进度。
四、工艺原理近距离下穿地下构筑物挤压式顶管施工工法的核心原理是通过推进机械，将挤压管顶推入地下构筑物下方的土层中，并实现管顶面与周围土层的收拢作用。
该工法通过施工工法与实际工程之间的联系及采取的技术措施进行具体分析和解释，让读者了解该工法的理论依据和实际应用。
五、施工工艺 1. 建立施工控制点：确定施工起点和终点，并进行测量和定位。
2. 配备推进机械：根据施工现场的具体情况，选择合适的推进机械，并进行调试和准备工作。
3. 土层准备：在推进路径上进行土层准备，确保土层的稳定性和可挤压性。
砌体免开槽电管线隐蔽施工工法(2)
砌体免开槽电管线隐蔽施工工法砌体免开槽电管线隐蔽施工工法一、前言砌体免开槽电管线隐蔽施工工法是一种在墙体内部进行电线安装的方法。
相比传统的开槽施工方式，这种工法更加美观，减轻了对建筑结构的破坏，提高了施工效率。
在本文中，我们将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一些工程实例，以便读者对该工法有更全面的了解。
二、工法特点砌体免开槽电管线隐蔽施工工法的主要特点包括:1.美观高效：该工法避免了传统开槽施工方式中出现的槽口破坏，使墙体表面更加平整美观。
同时，由于不需要进行大面积的开槽工作，施工速度也得到了大幅度提升。
2.减少噪音和尘土：开槽施工时会产生较大的噪音和灰尘，而砌体免开槽电管线隐蔽施工工法能够有效减少这些问题的产生，在室内施工中更加适用。
3.减少结构破坏：开槽施工容易造成墙体结构破坏，而这种隐蔽施工工法可以最大程度地减少对墙体结构的破坏，保护建筑物的完整性。
4.施工质量可靠：通过合理的施工工艺和质量控制措施，可以确保电线安装的质量符合设计要求，提高电线的稳定性和使用寿命。
三、适应范围砌体免开槽电管线隐蔽施工工法适用于各种砌体墙体结构，尤其适用于公共建筑、商业建筑和住宅建筑等需要保持美观的场所。
该工法适用于各类电线线缆的安装，如照明线路、插座线路、弱电线路等。
四、工艺原理砌体免开槽电管线隐蔽施工工法的实际应用建立在施工工艺与实际工程之间的联系和采取的技术措施上。
首先，施工工艺需要在墙体砌筑过程中预留电线管道。
然后通过选择合适的电线管材料，并根据需要进行修剪和连接，确保电线管的弯曲和连接平滑。
施工过程中还需要注意电线管的安装位置和布置，以及与其他建筑构件的协调。
最后，施工完成后需要进行电线的穿线和固定。
五、施工工艺砌体免开槽电管线隐蔽施工工法的各个施工阶段包括:1.预留电线管道：在墙体砌筑过程中，根据设计要求，在墙体内部预留电线管道的位置。
ppr管施工工艺
PP-R管道施工工法一、施工准备1. 施工技术人员认真熟悉图纸，领会设计意图，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。
安装人员须熟悉-PP-R管的一般性能，掌握必须的操作要点。
2. 在各项预制加工项目开始前，根据设计施工图编制材料计划，，将需要的材料、设备等按规格、型号准备好，运至现场。
3. 材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，核对质保书，规格、型号等，合格后放能入库，并分别作好标识。
1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
2）管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
3）管件和管材不应长期置于阳光下照射，为避免管子在储运时弯曲，堆放应平整。
搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。
4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使其温度接近施工现场环境温度。
二、管道安安装工艺及要求（一）一般规定1、管道在安装施工前，应具下列条件：a施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；b施工方案、施工技术、材料机具供应等能保证正常施工；c施了人员应经过建筑给水聚丙烯管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得使用有损坏迹象的材料。
如发现管道质量有异常，应在使用前进行技术鉴定或复检。
4、管道系统安装过程中的开口处应及时封堵。
5、施工安装时应复核冷、热水管压力等级和使用场合。
管道标记应面向外侧，处于显眼位置。
（二）管道敷设安装要点1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为De十20mm，宽度为干De＋40～60mm。
凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7．5级水泥砂浆填补密实。
电气导管穿结构梁底免开孔施工工法
电气导管穿结构梁底免开孔施工工法电气导管穿结构梁底免开孔施工工法一、前言电气导管的穿越结构梁底进行布线是建筑工程中常见的工作，传统的施工方法是通过开孔的方式，但这样会破坏梁的完整性，同时也会增加工程施工难度和成本。
为了解决这个问题，电气导管穿结构梁底免开孔施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点电气导管穿结构梁底免开孔施工工法的特点如下：1. 无需开孔：该工法通过合理设计导管弯道，使其能够穿越结构梁底，从而避免了开孔的破坏。
2. 施工简便：相比传统的开孔施工方法，该工法不需要进行砌体开孔、装修修补等工序，节省了大量的施工时间和人力成本。
3. 成本节约：免去了开孔的材料和人力成本，降低了施工成本。
4. 保护结构安全：免开孔施工工法不会破坏梁体完整性，保证了结构的安全和稳定性。
5. 环保节能：减少了室内外的粉尘、噪音和空气污染，符合现代社会对于环保节能的要求。
三、适应范围电气导管穿结构梁底免开孔施工工法适用于以下范围：1. 住宅建筑：公寓楼、别墅等住宅建筑的电气布线。
2. 商业建筑：商场、写字楼、宾馆等商业建筑中的电气布线。
3. 工业建筑：厂房、车间等工业建筑的电气布线。
四、工艺原理电气导管穿结构梁底免开孔施工工法的工艺原理是通过合理的导管弯道设计，使电气导管能够穿越结构梁底。
具体的工艺原理如下：1. 计算弯曲半径：根据导管直径、导线数量和规格、梁底高度等参数，计算出导管弯曲半径，确保导管能够顺利穿越结构梁底。
2. 制作导管弯头：根据计算结果，制作出合适的导管弯头，使其能够顺利穿越结构梁底。
3. 导管安装：根据设计要求，将导管安装在结构梁底。
五、施工工艺电气导管穿结构梁底免开孔施工工法的施工工艺包括以下几个阶段：1. 布置工地：清理施工现场，摆放材料和设备。
2. 测量设计：根据设计要求，测量导管弯曲半径和位置，制作出合适的导管弯头。
长距离、大口径钢管水平定向 钻穿越施工工法
长距离、大口径钢管水平定向钻穿越施工工法长距离、大口径钢管水平定向钻穿越施工工法一、前言长距离、大口径钢管水平定向钻穿越施工工法是一种利用大型水平定向钻机进行长距离、大口径管道穿越施工的技术手段。
该工法在解决城市建设中长距离、大口径管道穿越困难的问题上具有重要意义，因此，它在市政、水利、能源等领域应用广泛。
二、工法特点该工法具有以下特点：1. 高效快速：相比传统施工工法，该工法施工速度更快，能够在较短时间内完成长距离、大口径管道的穿越施工。
2. 精确控制：通过对钢管水平定向钻机的控制，可以实现对穿越管道的精确定位，确保施工质量和减少对周边环境的影响。
3. 施工范围广：适用于各种工程领域的管道穿越施工，如城市地下管网、隧道、河流、海洋等。
4. 技术难度大：由于施工范围广，工法应对的地质情况复杂多样，因此施工技术难度相对较大。
5. 工程经济效益好：该工法在保证施工质量的同时，能够有效控制工程成本，降低施工的投资风险。
三、适应范围该工法适用于以下工程领域：1. 城市排水系统：能够穿越各类市政排水管网，解决城市排水问题。
2.供水系统：能够穿越供水管网，保障城市供水安全。
3. 城市燃气系统：能够穿越燃气管网，确保城市燃气供应。
4. 电力系统：能够穿越电力管网，实现电力输送。
5. 城市地下综合管廊：能够穿越地下综合管廊，解决城市地下空间利用问题。
四、工艺原理该工法通过钢管水平定向钻机进行管道的穿越施工，具体分析如下：1. 施工工法与实际工程之间的联系：工法的施工工艺与实际工程的需求相匹配，能够满足长距离、大口径管道的穿越需求。
2. 采取的技术措施：通过精确的导向系统和控制技术，实现对钢管水平定向钻机的准确定位和控制，确保穿越管道的高质量施工。
五、施工工艺该工法的施工工艺包括以下几个主要步骤：1. 地质勘测：对施工工地地质条件进行详细勘测和分析，确定施工方案。
2. 钻井准备：安装钢管水平定向钻机，并进行机具设备的调试和检验。
电缆过道过路施工工法
电缆过道过路拉管施工工法一、前言随着近几年我国铁路及公路建设的跨跃式发展，全国铁路已经经历了6次大提速，公路等级在不断的提高。
原有的采用明挖的方式过道及过路已经不能满足铁路及公路高速运行的需要。
电缆采用拉管施工方法进行过道，可以在不影响行车的情况下进行施工。
二、工法特点施工过程中不影响行车，提高施工的安全性，施工过后不用对线路进行从新养护。
三、工法适用范围本工法适用于电力电缆过轨及过路的施工。
四、工艺原理电缆过道及过路施工可以在不影响行车的条件下进行施工，提高施工的安全性。
五、施工工艺（一）工序流程图定向钻机施工示意图入土工作坑 穿越管线 出土工作坑（二）操作要领 1.准备工作（1）首先熟悉电缆线路的图纸，并准备材料工机具等。
定位放线 管线探测 地质勘探路径规划挖工作坑管道焊接管道回拖准备工作设备就位打导向孔回扩成孔钻机试压验收成品保护 电缆穿管敷设清场退场火车轨道（2）在施工现场对照设计图纸进行现场调查确认进行拉管施工的地点，仔细审核施工放线的依据。
（3）对本工程使用的测量仪器进行复核，确保精度要求。
没有检验合格证或仪器超出检验时效地严禁使用。
2、定位放线根据设计图纸，利用经纬仪、水平议、长尺等测量仪器和工具，准确测定预敷设管道的位置，被在线路上每隔3米作一标记，同时要做好闭合效验。
高程控制采用两次仪器高程前后视等距法，保持精度。
为保证设计方向、位置的正确性，控制线的传递使用经纬仪进行引侧，保证平面位置的准确。
3.管线探测利用管线探测仪，在预敷设管道位置及周围，精确测定原有地下管线，明确原有管线的位置、埋深及管径，做好记录并标注在路面上，供导向孔使用。
4.地质勘探在预敷设管道的位置或周围，选择适当的位置打深孔或挖深坑，明确地下地质情况，以确定地下地质情况，以确定托管用泥浆的最佳配比和敷管深度。
5.路径规划根据地下管线探测和地质勘测结果，选择恰当的敷管深度，绘制路径规划图，在规划图中预敷设管道每隔3米标注自然深度一次，供打导向孔使用。
非开挖水平定向钻进管线铺设工法
非开挖水平定向钻进管线铺设工法【1】工法特点1、采用非开挖水平定向钻进技术，地上功能正常使用：穿过公路、铁路、机场可不阻断交通；穿过河流可保证河流通畅、不阻断通航、有利于排洪等。
2、环保型施工：由于采用非开挖技术，减少了大量工程土的堆放，对环境影响最小。
减少了地面开挖、恢复造成的浪费。
3、缩短工期，节约工程成本：采用非开挖钻孔施工速度快，地上工程保护好，极大地节约了建设成本。
4、节省劳力，安全可靠：与明挖开槽埋管相比较，明显减少了劳动力。
定向钻机上配置钻杆自动装卸系统，定长的钻杆排列在一个“传送盘”上，使增加或卸下钻杆的操作可以在钻孔作业不停的状态下完成，加快了施工效率，施工安全，减轻了劳动强度等。
【2】适用范围水平定向钻进法的适用范围为：管径为300～1500mm；管线长度最大可达1500m，管材为钢管、PE管等。
主要应用于穿越河流和水渠、街道、高速公路、铁路、机场跑道、海滩、岛屿、建筑物拥挤的地方、管线通道和运河等的石油、天然气、自来水、污水管线及其它流体的管线铺设和电力与电讯电缆的导管铺设等。
【3】工艺原理1、采用矩形切削刀，提高在砂僵土中的耐磨性能；2、钻头整体采用标准螺旋型，具有切削和扩孔双重功能，到达减小扩孔阻力，提高钻进效率；3、钻头前端设置梅花型喷射水眼，有利于保护砂僵土管道内壁；4、在钻头上设置3道凹槽流线，极利于砂僵土形成的泥浆流动以及钻头的冷却，提高扩孔效率。
将定向钻机设在地面上，在不开挖土壤的条件下，采用探测仪导向，在不同地层和深度控制钻杆钻头方向，达到设计轴线的要求，先用导向钻具钻进小口径的导向孔，然后用回扩钻头经多次扩孔，拖拉管道回拉就位，完成管道敷设。
【4】工艺流程及操作要点【4.1】水平定向钻轨迹设计与原理导向孔轨迹设计是在管线剖面图基础上，设计出钻孔的最佳曲线。
根据开挖的工作坑、接收坑结合设计井位，按照设计管道水力坡度标高来设计钻进轨迹。
不仅需要考虑避开穿越区域的地下管线，还要考虑到水文地质、地面环境、铺设管道的管径材质、穿越长度深度、钻机的性能等因素。
安装工程施工方案及主要施工方法
安装工程施工方案及主要施工方法一、安装工程按三个阶段组织施工1.配合土建施工阶段：密切配合土建做好预留孔洞和暗敷管线的敷设，配合阶段内安排预埋件、支吊架等的制作。
2.集中安装阶段：在主体工程具备安装条件时组织力量按系统进行全面安装。
3.调试竣工验收阶段：安装完成后组织调试，同时整理竣工资料，做好交工验收准备。
在安装施工的全过程中，必须严格遵守施工规范和操作规程，做到按图施工，确保合格工程。
二、给排水系统工程给排水部分：主要有生活给水系统、生活污水系统、消火栓给水系统等。
生活给水立管采用钢塑复合压力管，污水立管采用带阻火装置的旋流加强型特殊单立管，立管管材采用高密度聚乙烯排水管(HDPE)，排水横支管硬聚氯乙烯排水管（PVC-U），消防给水管采用内外壁热浸镀锌钢管，管径DN≤80采用丝扣连接，管径DN≥80采用卡箍连接。
（一）管道系统的施工方法与准备工作给排水管道采用预制和现场安装相结合的流水作业施工法。
1.配合做好钢管穿楼空中预埋其主要工作内容有：电源引入预埋套管、电视电话通讯及网络引入预埋套管、水源引入预埋套管、排水排污预埋套管、消防系统引入预埋套管等。
施工特点是数量多、分部广，工作繁琐，及易发生渗漏和位置不准等缺陷。
钢套管及钢管穿楼地面堵洞，采取“三步法”施工：(1)消除洞内污物和松动层面（用钢丝刷）；(2)刷素水泥浆（用毛刷）；(3)细石混凝土人工振实（振出浆），并不得高出地面，应低于毛面15－20mm。
待土建找平时一次完成。
施工人员必须严格遵守《采暖及卫生工程施工及验收规范》和《通风空调工程施工及验收规范》冷媒管道部分和规定。
2.准备工作注意事项在安装过程中，应与土建人员密切配合，做好孔洞的预留和支吊架的预埋，严禁错埋、漏埋现象发生。
资料和装备在安装前，应按设计请求核验规格、型号和质量，符合请求方可利用。
管道在安装前，必须肃清内部污垢和杂物，安装中断处或完毕的敞口处，应临时关闭。
本工程的各种材质证实、产品合格证、阀门耐强度试验记录、系统水压试验记录和质量评定等记录应与施工同步进行。
