12v、24v无刷直流水泵
壁挂炉水泵参数表
壁挂炉水泵TF30B-H 壁挂炉水泵•电机种类: 无刷DC电机•最大流量: 液:0.35L/Min,气:4.5L/Min•最大扬程&真空: ≥10M , -60Kpa•电压: 12V/24V•理想使用寿命: 10000小时•功能: 可空转，可自吸•可制定■ 壁挂炉水泵概观隔膜泵原理: 安装在偏心曲轴上的弹性膜片在电机的带动下，上下往复,使得腔体发生形变隔膜原理，实现介质的抽入和排出。
泵在转移，疏散及压缩介质的过程完全无油。
TF30B系列膜片泵可用作液泵，液泵&真空两用泵。
产品结构设计&先进工艺同国外KNF,Parker 大品牌, 整体设计合理,紧凑,高性能低功耗，低噪音低振动，长寿命，免维护。
泵可以任何方向安装，TF30B系列参数可达1bar, 350ml/min.壁挂炉水泵特点1.设计紧凑，体积小，高性能2.自吸能力强，压力大。
吸力大于50kpa, 压力>1bar.3.可空转，经久耐用，零维护。
自主开发设计高性能电机，高档有刷寿命可达3000 小时,空心杯无刷长达15000小时。
4.噪音低50dB，采用双滚珠进口轴承,更静音，更耐磨；5.无油介质环保无污染6.采用金属平衡块,产品平衡性能好,振动小.7.专利的膜片结构，并且采用进口橡胶材料,纯度高耐磨性能好,使用寿命长，免维护。
8.气密性好：拥有最优结构，最新设计的膜片&阀片，精确配置的泵头&完备密封体系，泵整体的气密达到最佳水平。
9.根据您的运用需求提供最佳选择：我们有不同寿命的电机，不同电压配置，不同材料可选(EPDM, PTFE 膜片, EPDM,FPM,FFPM阀片可选，有很强的抗化学耐腐蚀性能)，根据您的实际运用，我们会相应推荐最合适，性价比最高的选择。
型号系列电机类型W: 扬程≥10M, 0.35LV: 真空 60Kpa, 4.5LC电机- 无刷电机，寿命10000小时（说明：其他寿命的电机可选：A电机-3000小时普通有刷；C&D-15000小时空心杯无刷；）壁挂炉水泵运用：微型DC膜片泵运用广泛，对许多行业运用泵匹配方面有丰富的经验，几个典型运用如下：液体采样分析数码喷印，打印设备实验室设备工业应用，水处理，清洁设备医疗设备，血液透析仪壁炉，水培除了以上的应用外，我们还在其他许多领域有丰富的经验。
24v低压潜水泵参数
24v低压潜水泵参数
24v低压潜水泵参数：
24v低压潜水泵是一种使用24伏直流电源供电的潜水泵。
它主要用于从水源中提取水或排除水的任务。
以下是该潜水泵的一些重要参数：
1. 电压：24伏直流电压是该潜水泵的工作电压。
这种低压设计旨在确保安全可靠的运行，并同时使其更加高效。
2. 功率：通常，24v低压潜水泵具有适当的功率以满足其设计输送水的要求。
功率大小可能因不同的型号而有所不同。
3. 流量：流量是指潜水泵能够每小时输送的水的容量。
24v低压潜水泵的流量可以根据具体型号和用途的不同而有所不同。
通常，在购买时需要根据需求选择合适的流量值。
4. 扬程：扬程是指潜水泵能够将水抬升的高度。
24v低压潜水泵的扬程也因型号和用途而有所不同。
厂家通常会提供关于不同扬程的详细参数。
5. 材料：该潜水泵通常采用耐腐蚀材料制造，以确保其在水中长时间运行时的持久性和可靠性。
以上是关于24v低压潜水泵参数的基本介绍。
这些参数对于选择合适的潜水泵至关重要，购买时应与供应商详细讨论，并确保其符合特定需求。
24伏水泵
24伏水泵我们通常说的24伏水泵大多是指利用24伏直流电来供电从而对水进行一个循环或者增压的器械日常用的都是交流电（市电），我们需要用转换器来将交流电转换成直流电，电压也要从AC220伏(交流220伏)转换到我们需要的DC24伏(直流24伏)。
直流水泵的换向是通过直流电产生磁场而驱动轴承转动，其转速很高。
其优点是：可以耐高温，体积小，环保安全，低能耗，高效率。
成都诺成科技专业12v水泵，如需详细咨询，180********参数：--NC34系列电压范围：直流3.5v-12v;扬程范围：0.3m-2m；流量范围：90-240L/HNC34系列：尺寸：36.5*34*39mm(可定制24V)--NC35系列电压范围：直流4.5v-12v; 扬程范围：0.4m-3m;流量范围：100-250L/HNC35系列：尺寸：54*35*45mm(可定制24V)--NC42系列电压范围：直流4.2v-24v; 扬程范围：1.5m-7m;流量范围：246-620L/HNC42系列：尺寸83*48*67mm--NC50A系列电压范围：直流12v-24v; 扬程范围：1.5m-16m;流量范围：800-1200L/HNC50A系列：尺寸97*60*87.6mm--NC50B系列电压范围：直流12v-24v; 扬程范围：1.5m-8m;流量范围：1030-2200L/HNC50B系列：尺寸106.5*60*86.6mm--NC50C系列电压范围：直流12v-24v; 扬程范围：1.5m-6m;流量范围：1260-3000L/HNC50C系列：尺寸107.5*60*87.6mm特点：1.寿命长，无需保养，体积小效率高，功耗低2.供电方式多，如太阳能光伏板，蓄电池，干电池，电源模块，开关电源等等3.水润滑，无需润滑油，省事省力4.防水等级IP68,100%防水(在水中使用有水冷却,效果更佳)5.节能环保,安全放心（无碳刷或钢刷磨损和损耗,因而将每一分电力都做到了最有效的应用）6、具有传统直流水泵的优点，同时又取消了碳刷、滑环结构；7、体积小、重量轻、效率高；8、转矩特性优异，中、低速转矩性能好，启动转矩大，启动电流小；9、无级调速，调速范围广，过载能力强；10、软启软停、制动特性好，可省去原有的机械制动或电磁制动装置；11、效率高，水泵本身没有励磁损耗和碳刷损耗，消除了多级减速耗，综合节电率可达20%~60%。

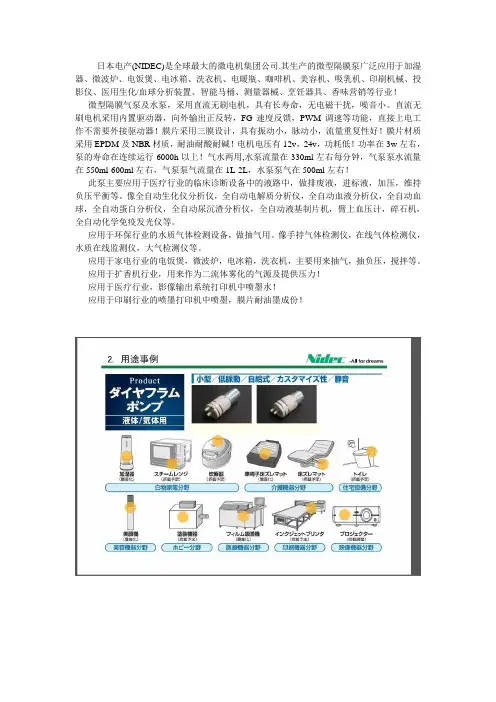

日本电产nidec泵介绍
日本电产(NIDEC)是全球最大的微电机集团公司.其生产的微型隔膜泵广泛应用于加湿器、微波炉、电饭煲、电冰箱、洗衣机、电暖瓶、咖啡机、美容机、吸乳机、印刷机械、投影仪、医用生化/血球分析装置、智能马桶、测量器械、烹饪器具、香味营销等行业！
微型隔膜气泵及水泵，采用直流无刷电机，具有长寿命，无电磁干扰，噪音小。
直流无刷电机采用内置驱动器，向外输出正反转，FG速度反馈，PWM调速等功能，直接上电工作不需要外接驱动器！膜片采用三膜设计，具有振动小，脉动小，流量重复性好！膜片材质采用EPDM及NBR材质，耐油耐酸耐碱！电机电压有12v，24v，功耗低！功率在3w左右，泵的寿命在连续运行6000h以上！气水两用,水泵流量在330ml左右每分钟，气泵泵水流量在550ml-600ml左右，气泵泵气流量在1L-2L，水泵泵气在500ml左右！
此泵主要应用于医疗行业的临床诊断设备中的液路中，做排废液，进标液，加压，维持负压平衡等。
像全自动生化仪分析仪，全自动电解质分析仪，全自动血液分析仪，全自动血球，全自动蛋白分析仪，全自动尿沉渣分析仪，全自动液基制片机，臂上血压计，碎石机，全自动化学免疫发光仪等。
应用于环保行业的水质气体检测设备，做抽气用。
像手持气体检测仪，在线气体检测仪，水质在线监测仪，大气检测仪等。
应用于家电行业的电饭煲，微波炉，电冰箱，洗衣机，主要用来抽气，抽负压，搅拌等。
应用于扩香机行业，用来作为二流体雾化的气源及提供压力！
应用于医疗行业，影像输出系统打印机中喷墨水！
应用于印刷行业的喷墨打印机中喷墨，膜片耐油墨成份！。
12V-24V直流水泵型号与特点
水泵行业经过几十年的发展，体积小巧、便于携带的微型直流水泵，越来越多地受到了广大客户的欢迎. 特别是科研、实验室，对水泵体积、噪音、功耗有较高要求等。
希望水泵能做得体积更小、功耗更低、可便于携带，这就要求微型水泵生产厂家对水泵的精度、可靠性必须要严格考核了。
大部分微型水泵，都是电动微型水泵，即通过电机驱动泵工作(电机和泵腔集成一体，通过直流供电让泵工作)。
所以也可以叫"直流微型水泵"，故可按电机的种类分为：有刷微型水泵、无刷微型水泵。
【无刷直流水泵特点】优点：采用电子换向，没有有刷微型水泵的电刷磨损限制，所以寿命较长，更适合采用PWM(脉宽调制)，只要符合PWM调制的规范，利用单片机等控制电路进行控制更方便，甚至可以完成更复杂的恒流、恒压、恒加速度等更加高级的应用。
如果要求泵的可靠性高，寿命长，建议采用中、高档的无刷直流水泵，微型调速水泵（可调流量）。
比如在国内专注于无刷微型泵生产的成都“新为诚”科技有限公司，生产的微型无刷水泵，采用的就全部是进口中高档无刷电机；分为不可调速的长寿命微型水泵和可调速的微型调速水泵两大类，常见规格有以下几种：一、12V无刷水泵,水气两用泵---WKY系列主要特点：1.微型无刷水泵WKY系列，属长寿命水泵，具有非常独特的抽气、抽水两用泵，工作介质可以为气体和液体，无油无污染、免维护.....2.可耐高温(100度)；体积超小(比手掌还小)；可长时间空转、干转，遇水抽水，遇气抽气；3.长寿命：优质无刷电机驱动，采用更好的原材料、设备、工艺制造，全部运动部件使用耐久型产品，全方位提高泵寿命。
4.低干扰：不干扰周围电子元器件、不污染电源，不会造成控制电路、液晶屏等死机；5.流量大(最大可达1.0L/MIN)，自吸快(最高可达3米)；6.具有完善的自我保护自动停机功能；二、微型调速水泵, 无刷直流水泵---WNY系列主要特点：1.微型水泵WNY系列属可调流量的微型水泵，独有的抽气、抽水两用功能，可昼夜不停长期连续运转，缺水空转也不会损坏。
ZFK-136微型水泵说明书
ZFK-136微型水泵说明书
1. ZFK-136微型水泵不能超压使用，请使用对应的额定电压12V或24V直流电源为水泵供电，如果不知道输入电压是多少，请先测试一下，不然超电压输入会造成水泵烧坏。
2.无刷直流水泵为离心泵，不能自动排空气、不能自吸，必须安装在液面以下才能使用。
3.杂质和颗粒进入泵体会损坏水泵，请保证水源清洁，尤其是在民用时特别需要注意，建议加装过滤装置; 水泵切忌干烧(无水空运转)，长时间的无水空转会烧毁水泵。
4.水泵的扬程不是指喷射高度，而是指接上水管之后的垂直送水高度。
5.不允许有铁磁杂质、颗粒进入磁力转动器各轴承摩擦; 在输送易结晶或沉淀的介质后要及时冲洗(操作是:将水泵转子取出清理); 在传送有固体颗粒的介质时，应在泵流管入口处过滤。
6.水泵应在规定温度下运行，严禁介质温度超标，这样容易导致磁铁退磁和控制电路性能退化。
7.水泵电源线红色线接正极，黑色线接负极，正负极不能反接，反接会短路烧坏水泵。
8. 水泵在潜水情况下才属于最静音。
9.输入电流不能低于水泵额定电流，否则水泵没有办法正常工作，一般表现为流量变小，大于额定电流没有关系，一般也不要过大，因为过大的话如果水泵出现短路情况，水泵极容易烧坏。
10.保证管路中的最小管径不小于出入水口内径，小于会造成水泵憋压，从而使水泵转子高速旋转，进而噪音大是一方面，还会降低水泵寿命。
11.中科水泵空转不能超过一分钟，因为没有水的话转子会高速旋转，致使其温度会升高到200-300度，造成叶轮变形或者是水泵壳体损坏，从而造成水泵损坏。
12.如果是调速的水泵，注意水泵的调速线绝对不能碰到一起，那样子会烧坏水泵。
中科水泵3000使用说明
中科水泵3000使用说明一、通电前的准备工作，先检查变频器的接线和配线。
a、检查进出线主电源连接是否正确、可靠。
电源电压的等级是否符合变频器使用说明的要求，连接是否牢固。
绝缘层有无破损。
仔细检查端子排有无松脱，是否存在短路等隐性故障。
接地是否良好。
b、检查变频柜内控制回路的进线连接和电压等级是否符合变频柜的应用要求。
各连接线连接是否牢固，绝缘层有无破损，各电路板连接插头接插是否牢固。
c、清理变频柜内部杂物，再次确认主电源进线、控制回路线路、接地线、零线的连接有无不当之处.保持变频器周围的环境清洁、干燥，严禁在变频器附近放置杂物。
认真检查有无遗漏的螺丝及导线等，防止小金属物品造成变频器短路事故。
二、咨询用户的系统控制要求及管中国压力设定要求，记录下来。
三、如果变频柜控制的是潜水泵，咨询用户明确潜水泵的电机相关参数：额定功率、额定转速、额定电流等，确认后记录下来。
如果控制的是离心泵或风机就将电动机铭牌上的参数记录下来，以便在进行变频器的程序设定时能将电动机的参数准确输入，从而实现变频器保护的准确和控制的精确。
四、检查用户的管中国安装连接是否符合我们的安装图如果用户未按照我们的图纸安装施工，特别要注意的是单流阀和检测仪表的安装位置。
我们要向用户陈述让其明白不当安装的利害关系。
如果控制的是深井潜水泵，不安装单流阀在停泵的时候，管道中的水会往井内倒流这样不仅造成了电能的白白浪费。
又因潜水电泵是禁止反转运行的而水在回流的过程中会引起潜水电泵的反向运转，常期会造成潜水电泵内的紧固件松动，发生机械故障。
其次，因为我们的供水管道是个全密闭的系统，管道中的水在往井内回流的过程中，会在管道内部形成近似真空的状态，而我们安装在管道上的压力检测仪表会因为管道内的真空负压反吸而造成损坏，进而造成我们的设备因检测仪表的失灵而无法启动。
检查压力检测仪表与变频器的接线是否牢固，连接是否正确。
我们的压力检测仪表的接线规则：屏蔽线的红色线接仪表内的红色引出线、屏蔽线的黄色线接仪表内的黄色引出线、屏蔽线的绿色线线接仪表内的蓝色引出线。
24v直流无刷电机产品技术参数与应用
无刷直流电机是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。
区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料；24V直流无刷电机是一种小功率微型传动电机，主要传动结构由直流无刷电机、减速齿轮（齿轮箱）组装而成，具有减速、传动、提升扭矩功能，是一种运用非常广泛的减速电机设备；24V直流无刷电机广泛运用在智能家居、智能通讯、智能医疗、工业自动化设备、智能机器人、电子产品设备中；通常采用定制技术参数开发而成，例如驱动功率，减速比，扭矩，适用温度，噪音，精度等参数是定制开发而成。
24v直流无刷电机参数：产品分类：直流减速电机外径：22mm材质：塑料适用电机：无刷电机旋转方向：cc&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤50N(烧结轴承);≤100N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)24V38mm直流无刷减速电机产品分类：直流减速电机外径：38mm电压：24VDC驱动电机：无刷电机旋转方向：cc&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)24V直流无刷电机定制参数范围：直径3.4mm-38mm，功率：0.01-40W，输出转速5-2000rpm，减速比5-1500，输出扭矩1gf.cm到50Kgf.cm；24V直流无刷电机应用24V直流无刷电机通常是按照应用产品、设备需求定制技术参数、性能特点，广泛应用在：1.智能汽车传动主要涵盖了电子驻车系统、汽车大灯调节器、后视镜调节、天窗调节、尾门推杆电机齿轮箱、雨刷电机、汽车座椅调节、安全头枕保护调节、自动方向盘调节齿轮箱等。
微型潜水泵参数表
两相直流与三相直流的差别
参数规格
序号
类别
1 尺寸及重量 2 水泵进水口直径
3 水泵出水口直径
4 驱动方式 5 水泵壳体材料 6 使用方式 7 使用介质 8 最大工作温度 9 功耗 10 额定电压 11 使用电压 12 最大负载电流 13 最大流量 14 最大静态扬程 15 噪音 16 防水等级 17 寿命 18 供电方式
无刷直流水泵专家(2)
DC30A 系列
特点
➢无刷直流，永磁磁铁驱动，免维护，长寿命。 ➢体积小，效率高，功耗低，噪音小。 ➢水泵定子和转子完全隔离，定子及电路板部分采用环氧树脂灌封，解决了电机式水泵
的渗水隐患，可潜水安装并完全防水。 ➢参数可调，12V可调制1.5M扬程，也可调制3M扬程。 ➢水泵自带可拆卸固定底座。 ➢可定制。
12
3.8
2150
4.0
45.6
DC50C-2430T
DC50C-2430S 24
1.5
1700
3.0
36.0
DC50C-2430A
DC50C-2440T
DC50C-2440S 24
1.9
2150
4.0
45.6
DC50C-2440A
DC50C-2450S DC50C-2450A
24
2.9
2300
5.0
两相直流与三相直流的差别
两相 由传感器驱动，传感器必须置于泵体内部。
直流三相和交流三相完全不同，三相指的是无传感器驱动，其 供电方式和两厢或单相直流水泵一样只有正极负极两根线。
三相
由程序驱动，整个控制电路可以放在泵体外面。 速度可由PWM、模拟信号（0~5V）或电位器调节。
堵转保护，卡死保护，反接保护，过载和过温保护。
无刷直流水泵全部参数
1产品系列：NC34系列：尺寸：36.5*34*39mmNC35系列：尺寸：54*35*45mmNC42系列：尺寸83*48*67mmNC42A系列：尺寸88.8*48*66.2mmNC50A系列：尺寸97*60*87.6mmNC50B系列：尺寸106.5*60*86.6mmNC50C系列：尺寸107.5*60*87.6mm如有请1/80/48/5/8/16/46。
2参数范围：电压范围：4.5V-24V(直流DC)，可根据客户要求订制电压参数。
电流范围：0.1A-3.6A扬程范围：0.4M-16M流量范围：1.6L/min-60L/min功率范围：0.5W-91W产品耐温：0摄氏度—100摄氏度噪音：≤ 40dB 或者35dB（1米的距离）防水：完全防水（防水等级IP68），水陆两用设计成都-诺成无刷直流水泵系列以及相关尺寸和参数：NC34系列：尺寸：36.5*34*39mm电压范围：直流4.5v-12v; 扬程范围：0.4m-1.9m; 流量范围：100-230L/HNC35系列：尺寸：54*35*45mm电压范围：直流4.5v-12v; 扬程范围：0.4m-3m; 流量范围：100-230L/HNC42系列：尺寸：83*48*67mm电压范围：直流 6v-24v; 扬程范围：1.5m-7m; 流量范围：252-620L/HNC42A系列：尺寸：88.8*48*66.2mm电压范围：直流 6v-24v; 扬程范围：3m-6m; 流量范围：600-960L/HNC50A系列:尺寸：97*60*87.6mm电压范围：直流 12v-24v; 扬程范围：5m-15m; 流量范围：810-1200L/HNC50B系列：尺寸：106.5*60*86.6mm电压范围：直流 12v-24v; 扬程范围：2m-8m; 流量范围：1290-2220L/HNC50C系列：尺寸：107.5*60*87.6mm电压范围：直流12v-24v; 扬程范围：2.51.5m-5m; 流量范围：2000-3600L/H刘*云*-萍 180/48-58/16-46成都-诺成无刷直流水泵特点：1.寿命长，无需保养，体积小,相同参数的水泵在同行业中效率高，功耗低，发热小。
ZKJD三合一水泵Zp-s600系列参数规格
三合一Zp-s600系列（中科机电ZKJD）外观图参数规格序号类别规格1 泵体尺寸及重量71.5mm*70mm*50mm2 水泵出水口外径16mm3 驱动方式无刷，磁力隔离4 水泵壳体材料ABS,PES/SPS/PPS/PA66+30%GF (可选配)5 使用方式潜水使用6 使用介质水，油，以及其他酸碱溶液7 最大工作温度60℃8 功耗5w9 额定电压12vdc10 最大负载电流0.42A11 最大流量10L/MIN12 最大静态扬程1M13 噪音<35dB14 防水等级IP68(潜水安装)15 寿命大于30000小时16 供电方式太阳能板，蓄电池，适配器，电源模块17 保护功能缺水保护、空转保护、堵转保护、卡死保护（选配）产品特点12V/24V 低压直流，专注安全，中国水族潜水泵第一品牌。
增氧，过滤，循环，一泵搞定纯铜电机，无碳刷，无污染，电子换向，发热小，效率高，寿命超长。
无需保养，体积小效率高，功耗低，抗干扰能力强，运行平稳。
超级省电，比普通的水泵省电50%以上。
减震吸盘，吸收震动，降低噪音，方便安装。
外壳采用优质塑料制成，防腐蚀，耐撞击，经久耐用，耐酸碱，抗腐蚀。
电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，解决了水泵长期潜水产生的漏电问题，完全防水。
解决了水泵在复杂环境中出现的卡死、水泵突然不启动等一系列问题。
水泵可选配缺水保护、空转保护、堵转保护、卡死保护等功能。
解决了水泵驱动的死亡率问题，目前市面上的水泵死亡率大概在2%~3%左右。
经过长时间科研研究将水泵的死亡率降低到了万分之五以内。
可根据用户要求定制设计水泵及其相关控制系统。
三合一水泵加大鱼缸的造流加氧性，对于稀氧的鱼缸来说也是不错的选择，省去了气泵的成本；水泵抽便力度强，不容易造成堵泵、停泵；水泵下端连接管经过改造，可以轻松过滤油膜；使用注意事项1、三合一水泵使用时最需要注意的泵体必须贴近缸底，这样可以有效的增加水泵抽取缸底便便和沉淀；2、在使用水泵前必须先检查水泵上的铭牌所标额定电压与实际使用电压是否一致；3、需经常清洗过滤花头，以保证正常进水及良好的过滤效果；4；水泵必须入水中工作，不能让泵体在水面以外空转，以免伤害泵体。
热水循环泵参数
热水循环泵热水循环泵TL-B10最大流量: 7L/min 9L/MIN12L/MIN最大扬程: 3M 5 M 8 M额定电压: 12V / 24V叶轮类型: 封闭式叶轮电机类型: 无刷直流电机食品级（是/否）: 是■热水循环泵概观TL-B 系列是微型无刷直流磁驱离心泵，此系列的水泵设计结构紧凑，轻便且非常的静音。
包含无泄漏的静态密封，宽范围操作电压，性能稳定，长寿命，食品级材料，耐高温等多个特点。
热水循环泵特点1. 先进的磁驱技术，静密封，永无泄漏2. 可长时间连接24小时工作2. 高效的ECM无刷电机，长寿命20000小时3. 电机优化设计，低功率，低启动电压6V4. 无噪音的石墨轴承5. 防水等级：IP66 (B10可订制潜水)6. 低或零维护不是悬浮转子热水循环泵运用无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用是最理想选择。
可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体1. 常用水传输2. 水暖床垫3. 热水循环4. 水冷系统5. 食品，饮料加工，自动贩卖机器水供给和传送6. 家用，露营和船只的循环系统7. 清洁设备，净化和水处理8. 喷泉，水族和小型鱼缸9. 电动车：散热器，加热器10. 汽车空调11. 电脑CPU冷却循环注意事项1. 禁止正负极反接（特殊定制除外）2. 如有掉落或剧烈振动，请勿使用3. 禁止使用含杂质或磁性微粒的液体4. 液体温度不能高于80°C （高温型号除外）5. 禁止使用酸性或碱性液体（特殊定制除外）■技术指标1 最大流量7L/min 9L/MIN 12L/MIN2 最大扬程3M 5 M 8 M3 额定电压12V / 24V4 叶轮类型Closed impeller5 电机类型brushless DC motor6 液体温度0-100°C7 水泵原理Centrifugal pump8 环境温度-10-50°C9 介质Pure Water10 防水等级IP42 or Submersible (optional)11 使用场所Indoor Outdoor12 工作电压范围6~14V or 12~26V13 功率7~32W14 1米噪音40dB /Max15 寿命20000 Hours16 工作方式Continuous17 进水口外径18 mm18 出水口外径10.8 mm19 尺寸81.9x46.31x61.36 mm20 供电方式DC power supply, battery, solar powered21 保护功能过载保护22 附注禁止空转，无自吸功能■参数型号Product Code 最大流量(L/M)额定电压(DC)电流(A)最大扬程(M)功率(W)TL-B10H-A12-0703 7L 12VDC 0.6 3 7TL-B10H-A12-0905 9L 12VDC 1.4 5 16.8TL-B10H-B12-0703 7L 12VDC 0.6 3 7 TL-B10H TL-B10H-B12-0905 9L 12VDC 1.4 5 16.8 (≤100℃) TL-B10H-A24-0703 7L 24VDC 0.4 3 10 TL-B10H-A24-0905 9L 24VDC 0.6 5 15TL-B10H-B24-0703 7L 24VDC 0.4 3 10TL-B10H-B24-0905 9L 24VDC 0.6 5 15 TL-B10 TL-B10-A24-1208 12L 24VDC 1.3 8 31.2 (≤70℃) TL-B10-B24-1208 12L 24VDC 1.3 8 31.2TL-B10/5V-A24-1208 12L 24VDC 1.3 8 31.2 TL-B10/5V TL-B10/5V-B24-1208 12L 24VDC 1.3 8 31.2(≤70℃) 特殊高压力或快速电热水器泵带0~5V调速线( 0V不工作, 5V 全速)TL-B10H/PV取消了 TL-B10H/PV-B12-1006 10L 12V (7V ～24V)1.4 6 16.8 (≤100℃) TL-B10H/PV-B24-1006 10L 24V (14V ～32V)0.6 6 15 专业设计specializing design for solar panel, pump can be powered by solar panel directly.注：1. 泵本身满足：F/食品级 2.H/ 液体温度≤100℃， 非常H 的 ≤70℃ 3.S/ 可订制潜水，潜水液体温度需 4. /PV 可以太阳能板直接驱动.。
直流水泵
直流水泵目录24V无刷直流静音加压增压泵12v24v48v直流潜水泵DPS微型直流隔膜泵直流加油泵24v无刷直流静音加压增压泵性能参数：（购买此宝贝请点击这里）工作电压:直流24v最大电流:1.8a(max)流量:20l/min(max)扬程:9m(max)流体温度:0~110℃进出水口径：4分外螺纹优点：不怕水，不怕潮，不会漏电，24v安全电压！不怕空转，不怕憋水，无需排气，没有安装方向要求，静音长寿命。
应用典例:制冷系统，水循环系统，太阳能集热循环，太阳能温差循环，热水器用水管道循环（实现一开就有热水需配电磁阀），冷热水增压，饮水机，开水输送，太阳能地暖，床垫，地暖，喷泉等此泵为水陆两用泵，可以不潜水使用，也可以潜水（仅限冷水）。
耐高温：采用的是聚四氟乙烯内衬（俗称特氟龙，固化温度在200°以上）和电子组件换向、高性能耐瓷轴和陶瓷轴套电机，环氧树脂灌封。
耐温可达130°低功耗、节电、节水：最小功率仅有5瓦（能效比极高），对应市场上大于90瓦的循环泵，可节电94.4%。
此无刷直流水泵低功耗，性能好，使用寿命长，工作时间长，可以24小时不间断工作，噪声非常低，效率高，低功耗，安全环保，低工作电压，保护环境，无垃圾，无火花，无震动，无辐射，性能稳定速度快，无干扰.非常低的启动电流，操作简单，可以通过直流电源，大阳能板和电池直接供电。
采用了电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴及陶瓷轴套，轴套通过注塑与磁铁连成整体也就避免了磨损，因此无刷直流磁力式水泵的寿命大大增强了。
磁力隔离式水泵的定子部分和转子部分完全隔离，定子和电路板部分采用环氧树脂灌封，100%防水，转子部分采用永磁磁铁，水泵机身采用环保材料，噪音低，体积小，性能稳定。
可以通过定子的绕线调节各种所需的参数，可以宽电压运行。
优点：寿命长，噪音低可达35db以下，可用于热水循环。
电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而且完全防水，水泵的轴心采用高性能陶瓷轴，精度高，抗震性好。
直流无刷水泵工作原理
直流无刷水泵工作原理
直流无刷水泵，又称为“无刷直流电机”。
它的工作原理是利用了电动机的“电磁感应”原理，它是由转子和定子组成。
在直流无刷水泵中，电动机是一个定子，转子是一个转子，定子通过绕组与电机外壳连接，在外壳的一端有一个通入电源的孔，通过它可以控制电机的启动和停止。
无刷直流水泵是在电动机中加了一个“换向器”，称为换向器（motor）。
换向器外有一条“磁极”，由于电动机转子转动时会产生磁场，而有磁极的一侧受到磁场的作用会产生电流，当有电流通过时，就会在定子绕组中产生感应电压（motorpower）。
感应电压在电机内部会产生感应电流（motorpower），这样就可以通过控制感应电流的大小来改变电机的转速。
无刷直流水泵有一个带开关的启动电路。
当直流无刷水泵通电时，开关闭合，此时电机上只有一个电容C（Current）相当于一个定子绕组的自感电动势（Electro-electrodes），由于电容C存在时间很短所以电容上一定会有电压。
—— 1 —1 —。
电动车专用水泵参数
电动车专用水泵TL-C01-B电动车专用水泵∙最大流量:20L/MIN24L/MIN∙最大扬程:8M,11M∙额定电压:12V/24V∙叶轮类型:封闭式叶轮∙电机:无刷直流电机TL-C1.3.4.5.6.定义空转保护（可定制功能）当驱动电路检测泵腔内无或只有少量液体，泵会自动停止工作免于受损；通过手动断开并重新连接电源后，水泵将重启。
过压保护：当电压高于28V时，水泵会自动保护并断开电源，当电压低于28V时，水泵将自动重启。
过载保护：当电流上升超过额定电流时，如有杂物堵塞叶轮，水泵将自动停止工作，电流下降后又将重新启动。
运用：无刷离心泵专业设计用于常用的，商业的和工业的各种运用，水泵循环运用是最理想选择。
可以用于纯净水，海水和其他各类与水泵材料相兼容的与水粘度相似的液体■参数型号产品编码最大流量(L/Min)额定电压(DC)电流(A)最大扬程(M)功率(W)TL-C01-A12-170617±15%12VDC 2.2±15%6±126.4 TL-C01-B12-160616±15%12VDC 2.2±15%6±126.4TL-C01-A????????? ???TL-C01-C12-170617±15%12VDC 2.2±15%6±126.4circlenozzles????TL-C01-A24-190819±15%24VDC 1.5±15%8±136 ?????????φ18mm/φ18mm??TL-C01-B24-180818±15%24VDC 1.5±15%8±136TL-C01-C24-190819±15%24VDC 1.5±15%8±136/H（70℃＜liquid≤100℃）?TL-C01-B???φ19.5mm/φTL-C01-C?TL-C01/S/PV-B12-1908-W19±15%12V(7V～24V) 2.8±15%8±134 threadnozzles?TL-C01/S/PV-C12-2008-W20±15%12VDC 2.8±15%8±134 G1/2TL-C01/S/PV-A24-2411-W24±15%24V(14V～32V)2±15%11±155 TL-C01/S/PV-B24-2211-W22±15%24V(14V～32V)2±15%11±155TL-C01/S/PV-C24-2411-W24±15%24VDC2±15%11±155specialsubmersiblepumpwith1.5Mcablewire,canbepoweredbysolarpaneldirectly,rated12/24V,usedassubmersibleliquidshouldbe≤50℃.■尺寸。
直流无刷水泵原理及发展.概要
直流无刷水泵的原理及发展第一章直流无刷水泵的基础知识直流无刷微型水泵一. 直流无刷水泵工作原理直流无刷水泵运行转动是由直流无刷电动机驱动的，直流无刷电动机与一般直流有刷电动机具有相同的工作原理和应用特性，而其结构组成是不一样的。
除了电机本身外，直流有刷电机还多一个机械（碳刷和转轴磨擦）换向电路，电机本身和换向电路紧密结合在一起。
许多小功率直流有刷电动机的电机本身是与换向电路合成一体，从外观上看直流无刷电动机与直流有刷电动机可完全一样。
直流有刷水泵电机工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成，只要电机转动碳刷就会产生磨损，电机水泵运行到一定的时候，碳刷磨损间隙变大，声音也会随之增大，连续运行几百小时之后碳刷就不能起到换向的作用了，有刷水泵电机，故称机械换相电机水泵。
直流无刷水泵电动机的电机本身是机电能量转换部分，它除了电机电枢、永磁励磁两部分外，还带有传感器(也有三相无传感器的)，电机本身是直流无刷电机的核心是通电电子换相，克服了有刷直流电机的先天性缺陷，以电子换向器取代了机械换向器，所以无刷直流电机既具有直流电机良好的调速性能等特点，又具有交流电机结构简单、无换向火花、运行可靠和易于维护等优点没有了换向器与碳刷磨损,减小了机械噪音,誔长了水泵的使用寿命，它不仅关系到性能指标、噪声振动、可靠性和使用寿命等，还涉及制造费用及产品成本。
直流无刷电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频水泵,国际通用名词为BLDC.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好.（一）直流无刷水泵的优缺点？优点：1) 电子换向来代替传统的机械换向，性能可靠、永无磨损（无电火花产生）、故障率低，寿命比有刷电机提高了很多倍（一般可连续工作20000小时以上，无刷直流水泵代表了直流水泵的发展方向；2) 属静态电机，空载电流小；3) 效率高；4) 体积小5)．节能环保，无污染，。
家用抽水泵
家用抽水泵目录家用抽水自吸增压泵12v24v48v直流潜水泵GV型潜水排污泵QS家用不锈钢潜水泵QGD家用不锈钢螺杆潜水电泵QJD油浸泵家用深井泵全自动冷热水自吸增压泵一、全自动的概念可以在打开水龙头的时候自动启动，也可以在关闭水龙头的时候，自动关闭。
当然开启水龙头在水压正常的情况下泵也是关闭的不会启动，不正常的时候或者水流很小的时候才启动，开关也是非常灵敏的。
不会一直常开，省点电.（由于水泵配置了压力罐和压力开关，使用时无需切断电源通过开关水龙头可以直接控制水泵）水泵压力可以调节1.5kg-2.2kg 电机运转声音很小，只有58-61分贝，相当于一个人正常说话的声音！如果放在壁橱或者用什么东西罩一下就没什么声音了！电机内配有热保护器,过载、电机过热（120度左右）等情况下自行断开电源保护电机.电机永不烧！水泵安装好之后如果是抽地下水需要第一次灌水，之后就不需要灌水，很方便因为泵里本身就带好止回阀了。
二、使用范围适用于家庭生活取水，井水取水，自来水加压，园林灌溉，蔬菜大棚浇水以及养殖业等场合，也用于家庭浴室。
洗衣机。
厕所给水增压，楼顶水塔增压，花园浇水系统，洗发店，小吃店增压供水，地下井或露天井自动供水，宾馆、澡堂、发廊、房间取暖以及高层住宅自动增压用水，工业设备配套等自动循环供水。
特点:扬程高具备自吸功能，安装方便。
1.安装一楼抽井水或者自来水增压到地面或者向二楼，三楼，甚至四楼也可以（越向上送水，压力越小，出水越小！2.安装楼层里，抽楼下的水到家里或者楼顶太阳能里面。
（水泵安装位置往下9米水管内要有水才能抽上来）3.安装楼顶往下送水。
4.抽河水或者井水浇花，最好进水管那头安装一个过滤底阀，防止杂物注意：如抽井水请跟我们客服讲下，我们给你发抽井水加强款，进水口多加一个进水止回阀。
三、自动冷热水自吸增压泵参数型号：G125WZ功率：125W；电源：220V/50Hz；转速：2800r/min；压力开关：1-1.8kg/cm；口径：25毫米(G1")；最大流量：30L/min；额定流量：16.6L/min；最高扬程：25米；额定扬程：10米；吸程：9米；——————————————————————————————————型号：G250WZ功率：250W；电源：220V/50Hz；转速：2860r/min；压力开关：1.5-2.2kg/cm；口径：25毫米(G1")；最大流量：33L/min；额定流量：16.6L/min；最高扬程：32米；额定扬程：15米；吸程：9米；——————————————————————————————————型号：G300WZ功率：300W；电源：220V/50Hz；转速：2860r/min；压力开关：1.5-2.2kg/cm；口径：25毫米(G1")；最大流量：35L/min；额定流量：18L/min；最高扬程：35米；额定扬程：19米；吸程：9米；——————————————————————————————————型号：G370WZ功率：370W；电源：220V/50Hz；转速：2860r/min；压力开关：1.5-2.2kg/cm；口径：25毫米(G1")；最大流量：33L/min；额定流量：20L/min；最高扬程：35米；额定扬程：17米；吸程：9米；——————————————————————————————————型号：G550WZ功率：550W；电源：220V/50Hz；转速：2860r/min；压力开关：1.8-2.6kg/cm；口径：25毫米(G1")；最大流量：45L/min；额定流量：28L/min；最高扬程：40米；额定扬程：25米；吸程：9米；——————————————————————————————————型号：G750WZ功率：750W；电源：220V/50Hz；转速：2860r/min；压力开关：2.2-3.0kg/cm；口径：25毫米(G1")；最大流量：50L/min；额定流量：33L/min；最高扬程：45米；额定扬程：25米；吸程：9米；——————————————————————————————————型号：G1100WZ功率：1100W；电源：220V/50Hz；转速：2860r/min；压力开关：2.0-3.5kg/cm；口径：40毫米(G11/2")；最大流量：75L/min；额定流量：50L/min；最高扬程：55米；额定扬程：35米；吸程：9米；——————————————————————————————————型号：G1300WZ功率：1300W；电源：220V/50Hz；转速：2860r/min；压力开关：1.0-1.7kg/cm；口径：40毫米(G11/2")；最大流量：280L/min；额定流量：180L/min；最高扬程：20米；额定扬程：13米；吸程：6米；12v24v48v直流潜水泵1、本水泵是采用低电压的电瓶电源，对人体没有触电危险，非常的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳中科世纪-12v/24v无刷直流水泵
1. 产品系列：
--(DC30系列尺寸: 34mmx36mmx39mm)
电压范围：DC4.5v-12v; 扬程范围：0.4m-3m; 流量范围：100-240L/H
--(DC40系列尺寸: 86mmx63mmx48mm)
电压范围：DC 5v-24v; 扬程范围：1.5m-7m; 流量范围：250-1080L/H
--(DC50系列尺寸: 100mmx84mmx64mm)
电压范围：DC12v-24v; 扬程范围：2m-15m; 流量范围：820-3600L/H
2.参数范围：
电压范围：DC 12V-DC 24V
电流范围：1.5A-3.8A
扬程范围：2M-15M
流量范围：800L/H-3600L/H
功率范围：18W-86.4W
工作温度：-35摄氏度—100摄氏度
工作要求：连续不停
噪音：≤ 40dB（1米的距离）
调速(调流量，调扬程)：只适用于三相无刷直流水泵
3.产品优点：
1.体积小,效率高，功耗低，抗干扰能力强，运行平稳。
2.无碳刷，无污染，电子换向，寿命长达30000小时。
3.电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而完全防水。
4.水泵轴心采用高性能陶瓷轴，精度高，耐磨性好，噪音低，可达40分贝以下。
5.水泵可以用于泵水,油,酸和碱溶液，耐酸碱。
6.有各种电源供给:太阳能电池板、直流电源和电池。
7.水泵系列中的三相程序驱动水泵可以实现PWM调速，模拟信号调速，可调节流量及扬程，可订做音乐喷泉。
8.水泵中的三相直流水泵为软启动，启动功耗小，泵体采用耐高温材料，可长期在100度水温中使用。
9.水泵和相关控制系统可以根据客户需求来定制。
10.通过CE认证。
4. 产品应用：
可用于:自动化设备水循环，水制冷等电器,饮水机，卫浴产品，水暖床垫，空调抽水，鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，冷却散热系统，制冷系统，太阳能喷泉，小型灌溉系统, 水处理系统，小型供水系统，汽车循环系统，机床，家用电器, 热水循环系统等.。
