变频器多段调速的PLC控制

图5-2-3 变频器多段调速的 PLC控制项目实物模拟接线图
PLC原理及应用
项目实施（五）程序编写
PLC原理及应用
图5-2-4 变频器多段调速的PLC控制项目状态转移图
项目实施（五）程序编写
PLC原理及应用
图5-2-5 变频器多段调速的PLC控制项目梯形图程序
项目实施（五）程序编写
PLC原理及应用
输入端（I）
输出端（O）
外接元件
输入端子
外接元件
输出端子
起动按钮SB1
X0
变频器STF端子
Y0
停止按钮SB2
X1
变频器RH端子
Y1
变频器RM端子
Y2
变频器RL端子
Y3
PLC原理及应用
项目实施
（二）画出PLC的 I/O接线图
PLC原理及应用
图5-2-2 变频器多段调速的PLC控制项目电气接线原理图
项目实施
备注
“1”表示外接开关接通，“0”表示外接开关断开
PLC原理及应用
项目知识准备
2．用PLC控制变频器实现调速的方法
用变频器进行调速，可将变频器的调速参数预先内部设定，再用变频器的调速输入端子进行选择切换，用PLC进行控制时，PLC的输出端子控制变频器的调速输入端子，通过运行PLC程序实现控制。
PLC原理及应用
项目实施
（六）程序调试 2．输入程序并传送到PLC，然后运行调试，看是否符合要求，否则要检查接线、变频器参数及PLC程序，直至按要求运行。
（1）按下起动按钮SB1，电动机先以30Hz的速度运行6s，后转为以40Hz的速度运行10s，再转为以60Hz的速度运行10s，然后停止运行。运行时观察变频器显示的频率是否正确。

PLC控制变频器的七段调速及指示灯

学生活动
教
学
引
入
导入Байду номын сангаас课：
复习上节课所学内容：
1、PLC控制变频器三段调速的接线方法。
2、三段调速中参数设置
3、编辑PLC程序时应注意什么
回顾前面所学内容，引入本节课内容
新
课
教
学
任务要求：
任意时刻按下启动按钮SB1,5s后电动机以10Hz正向运行同时红灯亮，再5s后电动机以15Hz正向运行同时绿灯亮，再5s后电动机以20Hz正向运行同时红绿灯亮，再5s后电动机以25Hz正向运行同时黄灯亮，再5s后电动机以30Hz正向运行同时黄红灯亮，再5s后电动机以40Hz正向运行同时黄绿灯亮，再5s后电动机以50Hz正向运行同时黄绿红灯亮，再5s后电动机停止工作。任意时刻按下SB2电动机停止工作。
授课班级
17级机电4班
课程名称
机电设备组装与调试
授课日期
2019年4月24日
授课地点
1号实训楼2楼
授课课题
PLC控制变频器的七段调速
教学课时
2课时
教学目标
知识与技能
1、学会变频器七段调速、PLC的接线方法。
2、掌握变频器七段调速的参数设置。
3、学会用PLC程序控制变频器的七段调速和指示灯。
4、掌握如何调试变频器和PLC程序。
2、掌握变频器七段调速的参数设置。
3、学会用PLC程序控制变频器的七段调速和指示灯。
4、掌握如何调试变频器和PLC程序。
教学难点
1、学会用PLC程序控制变频器的七段调速和指示灯。
2、掌握如何调试变频器和PLC程序。
教学方法
阅读法、小组合作法、讲授法、对比教学法
教学准备

试论西门子PLC对变频器的7段调速控制电路

—306—技术改造引言西门子PLC 具有功能强大、可靠性高及响应时间短等优势，在我国化工生产、冶金及印刷等行业有广泛应用。

在各个生产领域，电动机存在多段速运行需求，可通过变频器多段运行实现。

西门子PLC 在变频器多段运行控制方面，呈现出编程简单、运行可靠的优势。

1 西门子PLC 控制变频器的7段调速控制电路西门子PLC 控制变频器的7段调速控制电路如图1所示。

图1 西门子PLC 控制变频器的7段调速控制电路2 西门子PLC 对变频器的7段调速控制电路整体架构本文以某企业的电动机控制系统为例，分析西门子PLC 对变频器的7段调速控制电路。

该企业电动机系统包括变频器、PLC 、断路器、接触器、继电器、电动机及电位器等设备。

其中，变频器选择三菱740型号；PLC 选择S7-200 224XP 型号。

在该企业的调速控制电路设计中，技术人员合理分配PLC 的I/O ，将变频器的按钮、开关与PLC 的各个输入点相对应，分别输出相应的指令，完成控制电路的设计。

在控制电路基本架构完成后，技术人员将变频器通电，输入PLC 程序，并根据参数表设置变频器的各项参数，保障变频器与PLC 的稳定运行；然后，技术人员通过PLC 控制变频器运行输出，完成调速控制电路的运行调试。

运行输出调试流程较复杂，技术人员按照如下规范流程进行:第一，将变频器运行输出按钮按下，输出继电器连接电源，PLC 的1号外接接点通电，常开点开启；第二，变频器外界端子和SD 闭合，转变变频器的频率出现变化，从原本的启动频率，增加到电位器的给定频率；第三，在变频器达到给定频率后，变频器的运行指示灯亮起，并显示屏呈现出“RUN ”字样，电动机按照正转方向运行；第四，关闭PLC 常开点，完成PLC 输入点的自锁，电动机此时持续稳定输出，完成控制电路的调试。

其中，PLC 输入点的自锁可避免操作人员出现误操作，引发变频器失电问题。

3 西门子PLC 对变频器的7段调速控制电路运行流程在西门子PLC 对变频器的7段调速控制电路运行中，变频器按钮及开关的调节有较高要求，PLC 控制程序需规范控制流程，保障变频器的7段调速，确保电动机的转速符合生产要求。

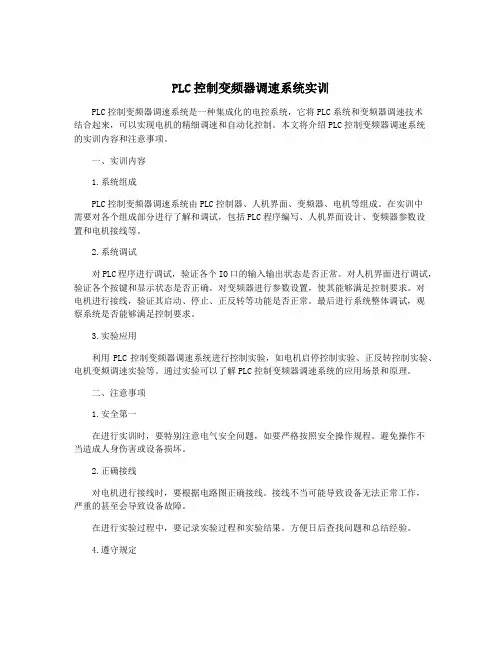

PLC控制变频器调速系统实训

PLC控制变频器调速系统实训PLC控制变频器调速系统是一种集成化的电控系统，它将PLC系统和变频器调速技术结合起来，可以实现电机的精细调速和自动化控制。

本文将介绍PLC控制变频器调速系统的实训内容和注意事项。

一、实训内容1.系统组成PLC控制变频器调速系统由PLC控制器、人机界面、变频器、电机等组成。

在实训中需要对各个组成部分进行了解和调试，包括PLC程序编写、人机界面设计、变频器参数设置和电机接线等。

2.系统调试对PLC程序进行调试，验证各个IO口的输入输出状态是否正常。

对人机界面进行调试，验证各个按键和显示状态是否正确。

对变频器进行参数设置，使其能够满足控制要求。

对电机进行接线，验证其启动、停止、正反转等功能是否正常。

最后进行系统整体调试，观察系统是否能够满足控制要求。

3.实验应用利用PLC控制变频器调速系统进行控制实验，如电机启停控制实验、正反转控制实验、电机变频调速实验等。

通过实验可以了解PLC控制变频器调速系统的应用场景和原理。

二、注意事项1.安全第一在进行实训时，要特别注意电气安全问题，如要严格按照安全操作规程。

避免操作不当造成人身伤害或设备损坏。

2.正确接线对电机进行接线时，要根据电路图正确接线。

接线不当可能导致设备无法正常工作，严重的甚至会导致设备故障。

在进行实验过程中，要记录实验过程和实验结果。

方便日后查找问题和总结经验。

4.遵守规定在使用设备时，要按照设备规定进行使用。

如需更改设备参数，一定要在专业人士的指导下进行更改。

总之，PLC控制变频器调速系统实训内容丰富，注意事项繁多。

学习者要根据实际情况认真学习，积极参与实训，不断提升实习水平。

plc控制变频器调速

基于PLC控制变频器调速实验报告电控学院电气实训目的：本次实验针对电气工程及其自动化专业。

通过综合实验，使学生对所学过的可编程控制器在电动机变频调速控制中的应用有一个系统的认识，并运用自己学过的知识，自己设计变频调速控制系统。

要求用PLC控制变频器，通过光电编码器反馈速度信号达到电动机调速的精确控制，自己设计，自己编程，最后进行硬件、软件联机的综合调试，实现自己的设计思想。

在整个试验过程中，摆脱以往由教师设计，检查处理故障的传统做法，由学生完全自己动手，互相查找处理故障，培养学生动手能力。

学生实验应做到以下几点：1. 通过电动机变频调速控制系统实验，进一步了解可编程控制器在电动机变频调速控制中的应用。

2. 通过系统设计，进一步了解PLC、变频器及编码器之间的配合关系。

3. 通过实验线路的设计，实际操作，使理论与实际相结合，增加感性认识，使书本知识更加巩固。

4. 培养动手能力，增强对可编程控制器运用的能力。

5. 培养分析，查找故障的能力。

6. 增加对可编程控制器外围电路的认识。

实训主要器件：欧姆龙CPM2AH-40CDR可编程控制器（PLC），欧瑞F1000-G系列变频器，三相异步电机第一部分采样转速的采样采用的是欧姆龙的光电编码器，结合PLC的高速计数器端子，实现高精度的采样。

编码器是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是1还是0；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是1还是0，通过1和0的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。

欧姆龙（OMRON）编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。

用PLC控制变频器调速的实例（图与程序）

用PLC控制变频器调速的实例（图与程序）《PLC控制变频器调速》实例的要求用PLC控制变频器，通过光电编码器反馈速度信号达到电动机调速的精确控制。

《PLC控制变频器调速》实例的目的1. 通过电动机变频调速控制系统实验，进一步了解可编程控制器在电动机变频调速控制中的应用。

2. 通过系统设计，进一步了解PLC、变频器及编码器之间的配合关系。

3. 通过实验线路的设计，实际操作，使理论与实际相结合，增加感性认识，使理论知识更加巩固。

4. 培养动手能力，增强对可编程控制器运用的能力。

5. 培养分析，查找故障的能力。

6. 增加对可编程控制器外围电路的认识。

《PLC控制变频器调速》实例的器件欧姆龙CPM2AH-40CDR可编程控制器（PLC），欧瑞F1000-G 系列变频器，三相异步电机。

本次实例由3部分组成第一部分采样：转速的采样采用的是欧姆龙的光电编码器，结合PLC的高速计数器端子，实现高精度的采样。

编码器是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。

编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．欧姆龙（OMRON）编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。

它分为单路输出和双路输出两种。

第二部分控制部分：变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

第三部分软件:：控制的基本思路是讲采样的结果作为反馈量，输入到PLC中与所想要的频率对应值比较，然后再由PLC做出相应的控制。

实例中的电路图与梯形图一、光电编码器二、变频器三、实例总结四、梯形图。
