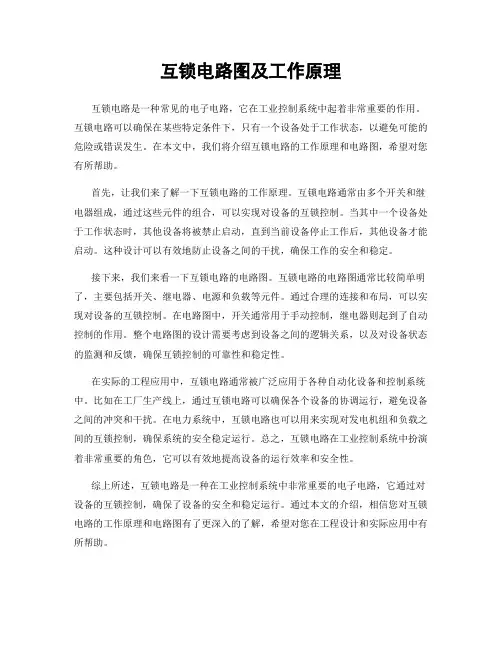

互锁电路图及工作原理
互锁电路图及工作原理互锁电路是一种常见的电子电路，它在工业控制系统中起着非常重要的作用。
互锁电路可以确保在某些特定条件下，只有一个设备处于工作状态，以避免可能的危险或错误发生。
在本文中，我们将介绍互锁电路的工作原理和电路图，希望对您有所帮助。
首先，让我们来了解一下互锁电路的工作原理。
互锁电路通常由多个开关和继电器组成，通过这些元件的组合，可以实现对设备的互锁控制。
当其中一个设备处于工作状态时，其他设备将被禁止启动，直到当前设备停止工作后，其他设备才能启动。
这种设计可以有效地防止设备之间的干扰，确保工作的安全和稳定。
接下来，我们来看一下互锁电路的电路图。
互锁电路的电路图通常比较简单明了，主要包括开关、继电器、电源和负载等元件。
通过合理的连接和布局，可以实现对设备的互锁控制。
在电路图中，开关通常用于手动控制，继电器则起到了自动控制的作用。
整个电路图的设计需要考虑到设备之间的逻辑关系，以及对设备状态的监测和反馈，确保互锁控制的可靠性和稳定性。
在实际的工程应用中，互锁电路通常被广泛应用于各种自动化设备和控制系统中。
比如在工厂生产线上，通过互锁电路可以确保各个设备的协调运行，避免设备之间的冲突和干扰。
在电力系统中，互锁电路也可以用来实现对发电机组和负载之间的互锁控制，确保系统的安全稳定运行。
总之，互锁电路在工业控制系统中扮演着非常重要的角色，它可以有效地提高设备的运行效率和安全性。
综上所述，互锁电路是一种在工业控制系统中非常重要的电子电路，它通过对设备的互锁控制，确保了设备的安全和稳定运行。
通过本文的介绍，相信您对互锁电路的工作原理和电路图有了更深入的了解，希望对您在工程设计和实际应用中有所帮助。
中间继电器自锁线路接法
中间继电器自锁线路接法自锁线路是一种常用于控制系统中的电路设计，它通过使用中间继电器来实现设备的自锁功能。
这种电路设计可以确保设备在启动后能够持续运行，而不需要持续施加操作信号。
在本文中，我将详细介绍中间继电器自锁线路的接法，并提供清晰的条理。
首先，让我们了解一下中间继电器的基本构造和工作原理。
中间继电器通常由一个控制回路和一个负载回路组成。
控制回路负责接收来自操作按钮或其他信号源的输入信号，并通过触点状态的变化来控制负载回路的开关状态。
负载回路则负责连接主要的电气设备，如电动机或灯具。
下面是中间继电器自锁线路的接法步骤：步骤一：准备材料和工具在开始布线之前，您需要准备以下材料和工具：- 中间继电器- 控制按钮（通常为常闭按钮）- 电源线- 电气设备（例如电动机）- 接线盒、导线和端子步骤二：连接电源线将电源线连接到中间继电器的电源引脚上。
确保极性正确，并使用绝缘套管或绝缘胶带对电线进行绝缘处理。
步骤三：连接负载回路将负载回路的电源线连接到继电器的输出触点上。
请注意，这里的极性也应该是正确的。
步骤四：连接控制按钮将控制按钮的一个端子连接到中间继电器的控制回路的一个输入触点上。
将另一个端子连接到常闭触点上。
这样，当您按下按钮时，常闭触点将打开，控制回路将被激活。
步骤五：连接电气设备将电气设备连接到继电器的负载回路上。
确保设备的电源线正确连接到继电器的输出触点上。
步骤六：完成接线检查您的接线是否符合安全规范，并确保所有电线都正确连接。
最好使用接线盒、导线和端子来整理和保护电线。
通过以上步骤，您已经成功地完成了中间继电器自锁线路的接法。
现在，让我们总结一下：1. 准备好所需材料和工具。
2. 连接电源线到继电器的电源引脚。
3. 将负载回路的电源线连接到继电器的输出触点上。
4. 将控制按钮的一个端子连接到继电器的控制回路的一个输入触点上。
5. 将另一个端子连接到常闭触点上。
6. 连接电气设备到继电器的负载回路上。

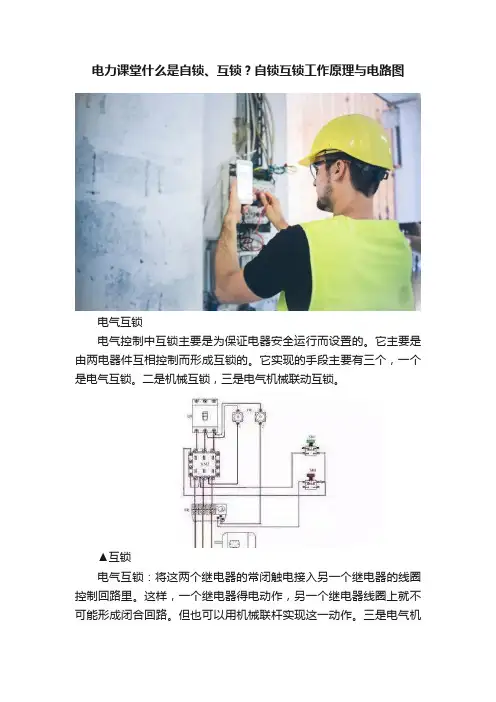

电力课堂什么是自锁、互锁？自锁互锁工作原理与电路图
电力课堂什么是自锁、互锁？自锁互锁工作原理与电路图电气互锁电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
二是机械互锁，三是电气机械联动互锁。
▲互锁电气互锁：将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。
这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。
但也可以用机械联杆实现这一动作。
三是电气机械联动互锁。
如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。
电气互锁就是通过继电器、接触器的触点实现互锁，比如电动机正转时，正转接触器的触点切断反转按钮和反转接触器的电气通路。
机械互锁就是通过机械部件实现互锁，比如两个开关不能同时合上，可以通过机械杠杆，使得一个开关合上时，另一个开关被机械卡住无法合上。
电气互锁比较容易实现、灵活简单，互锁的两个装置可在不同位置安装，但可靠性较差。
机械互锁可靠性高，但比较复杂，有时甚至无法实现。
通常互锁的两个装置要在近邻位置安装。
常用电源恢复供电后可以自动切换到常用电源（当然也可以不切换），电气实现这种功能称为电气互锁，也可以叫电气联锁的。
有很多地方需要电机的正转和反转运行，比如大门的开启和关闭就是电动机的下转和反转控制的，电机的正转和反转是靠对电源的相序进行倒相实现的，正转运行的时候，反转投入运行就会造成相间的短路，烧坏电气设备，这了避免这种情况的发生，在正转的时候将交流接触器的辅助常闭触点串连在电机反转的控制回路中，将反转交流接触器的辅助触点串连在电机下转的控制回路里面，当电机正转的时候用交流接触器的常闭辅助触点切断反转电机的控制回路，使反转无法投入运行。
反转工作的时候用交流接触器的常闭辅助触点切断电机正转的控制回路，使正转的操作不起作用。
电路分为主电路也叫做一次电路（电源的接线）和控制电路也叫做二次电路，二次电路是控制一次主电路的。
中间继电器自锁线路接法
中间继电器自锁线路接法引言：中间继电器自锁线路是一种常用的控制电路，通过合理连接继电器和其他元件，实现电路的自锁功能。
本文将详细介绍中间继电器自锁线路的接法，并提供清晰的图示和实例。
一、中间继电器的基本原理中间继电器是一种特殊的电磁继电器，具有两组触点：主触点和辅助触点。
主触点通常用于控制电路的开关操作，而辅助触点则用于实现自锁功能。
当电路中的继电器被通电时，主触点闭合，电路得以通断。
而当电路中的自锁线路触发时，辅助触点闭合，继电器形成自锁状态。
二、中间继电器自锁线路的接法1. 基本接法中间继电器自锁线路的基本接法如下：（插入图片1）2. 接法说明a. 控制回路：将控制电源与中间继电器的控制端（C）相连，实现对继电器的控制。
b. 主回路：将主电源与中间继电器的主触点（A1、A2）相连，实现对被控对象（例如电机、电磁阀等）的通断控制。
c. 自锁回路：将自锁回路触发元件（例如按钮开关、传感器等）与中间继电器的辅助触点（B1、B2）相连，形成自锁回路。
d. 辅助回路：将被控对象的状态信号反馈至中间继电器的辅助触点，实现状态的监测和反馈。
3. 实例分析为了更好理解中间继电器自锁线路的接法，我们以一个简单的水泵控制系统为例进行分析：（插入图片2）该水泵控制系统包括一个水泵（被控对象）、一个按钮开关（自锁回路触发元件）和一个中间继电器。
按照上述基本接法连接电路元件后，当按下按钮开关时，自锁回路触发，中间继电器的辅助触点闭合，使得继电器保持通电状态，水泵开始运行。
再次按下按钮开关，自锁回路触发，中间继电器的辅助触点断开，继电器失去通电状态，水泵停止运行。
三、注意事项1. 选择合适的中间继电器：根据控制电流、控制电压和被控负载等参数，选择适合的中间继电器。
2. 确保电路安全：在操作过程中，要注意电路的接线是否牢固、绝缘是否良好，以确保安全使用。
3. 考虑反馈和保护功能：根据实际需求，可以添加状态反馈元件和过载保护元件，以增强系统的稳定性和安全性。
不会自锁电路不用怕，直接按俵哥的实物图接线就行
不会自锁电路不用怕，直接按俵哥的实物图接线就行
关于这个自锁电路的接线，我已经发过很多文章了，这是最基础的也是应用最广的接线。
但是给我要自锁实物接线图的朋友依然很多，今天再回顾一次，如果还看不懂，就照我发的实物图接线。
自锁电路
这是完整的自锁接线，主电路很简单，三相电源通过熔断器和接触器热过载继电器的主触点直接到异步电机。
控制电路从熔断器FU2往下接的是热过载继电器的常闭点，出线接的是停止按钮SB1的红色常闭一端，停止按钮出线接的是启动按钮SB2的绿色常开一端。
启动按钮进线端分出一支路接交流接触器的辅助NO常开触点，常开点出线接KM线圈，启动按钮的出线也接线圈。
简易的自锁电路
这个是简易的自锁电路，省掉了一个热过载继电器。
缺点：电机没有过载保护功能
有过载保护的自锁
这个是完整的自锁控制电路（熔断器最好也加上），关于自锁的接线也不是唯一的。
因为很多接触器上都有2个A2触点，这两个A2内部连通。
接线时用一个或者二个都可以，只不过跳线稍有不同。
这是完整自锁电路
谢谢各位支持。
中间继电器自锁和延时断开的几种接法和工作原理
中间继电器自锁和延时断开的几种接法和
工作原理
中间继电器自锁和延时断开的几种接法和工作原理如下：
1、中间继电器自锁的接法和工作原理：
（1）接法：当按下QA，QA得电后，中间继电器ZJ线圈得电，使中间继电器吸合。
此时中间继电器的常开接点也就吸合了。
这时的QA虽然已断开，但电流却经过ZJ已经闭合的常开点，流向中间继电器线圈，而使中间继电器仍吸合，从而起到了自锁的作用。
（2）工作原理：中间继电器的自锁功能是通过其内部的机械结构实现的。
当外部控制信号加到线圈上时，触点组发生动作，并启动时间元件组。
时间元件组会在设定的时间内进行计时，并将计时结果传递给触点组。
如果计时结果达到设定值，则触点组自动断开，被控设备停止工作；否则，触点组将一直保持动作状态。
2、中间继电器延时断开的接法：
（1）当外部控制信号加到线圈上时，触点组发生动作，并启动时间元件组。
时间元件组会在设定的时间内进行计时，并将计时结果传递给触点组。
如果计时结果达到设定值，则触点组自动断开，被控设备停止工作。
（2）如果需要中间继电器在设定的时间内自动断开，可以将时间元件组与中间继电器的触点组连接起来，并设定合适的时间值。
当外部控制信号加到线圈上时，触点组发生动作，启动时间元件组开始计时。
当计时时间达到设定值时，时间元件组会传递信号给触点组，使触点组自动断开。
继电器控制继电器形成自锁互锁电路怎么完成
继电器控制继电器形成自锁互锁电路怎么完成(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除继电器控制继电器形成自锁互锁电路怎么完成.实现自锁和互锁都要用继电器的辅助触点来完成的，首先你要明白什么叫做自锁，什么叫做互锁，自锁就是用自己的触头将本接触器线圈回路的按钮开关给短接掉，在按钮开关松开以后使得线圈回路不断开，这就是自锁。
这样你就可以利用继电器的常开触点并联在按钮开关上，这样当按钮按下时继电器线圈得电，继电器动作，常开触点闭合，这样在松开按钮以后由于继电器的常开触点已经比合了，即使松开按钮，继电器一样得电，这就完成了自锁，互锁：互锁就是由两个或者两个以上的接触器完成的相互有逻辑关系的控制电路，比如继电器2的线圈通过继电器1的常闭触电以后才接通电源，那么如果接触器1一旦动作，那么接触器2就永远不会动作，这就是互锁，这是最简单的互锁，就是由一个控制另一个或着很多个的动作与否！！！自锁是用继电器常开触点并联到启动按钮上，按下启动按钮接触器吸合，常开触头导通这时松开按钮电流从触点导通，能够实现自锁。
互锁是把A线圈串连到B的常闭触头上。
B 吸合时常闭触头断开,A线圈是不可能再吸合。
只有B断开了，它的常闭触头复位导通后A 线圈才有可能导通。
自锁：是继电器的常开触点控制自己的线圈，能在点动后继续工作，而有一个停止按键可以将它停止。
互锁：是继电器A的常闭点控制这继电器B的线圈。
A工作，B不能工作。
反之依然。
自锁：继电器自身的常开触电和控制继电器线圈的开关并联；互锁：两个继电器各自的常闭触点和另外一个继电器的线圈串联继电器自锁可以通过把继电器常开触点与控制线圈串连解决。
继电器互锁可以通过把彼此的常闭触点串接到对方的控制线圈回路中实现。
2。
中间继电器自锁线路接法
标题：中间继电器自锁线路接法一、引言中间继电器自锁线路是一种常用的电气控制线路，通过合理的连接方式能够实现继电器的自锁功能。
本文将详细介绍中间继电器自锁线路的接法，并提供清晰的条理结构，以帮助读者理解和应用该线路。
二、基本原理中间继电器自锁线路主要基于继电器的工作原理和电路连通断开的特性。
继电器是一种电磁装置，能够根据控制信号的输入来控制电路的通断。
利用继电器的两个触点，我们可以构建一个自锁电路，使得电路在某种条件下能够保持稳定状态。
三、线路接法1. 准备工作在开始连接中间继电器自锁线路之前，需要准备以下材料和设备：- 中间继电器：选择适合的继电器，具体参数要根据实际需求进行选择。
- 控制电源：提供足够的电源电压和电流。
- 操作按钮：用于手动控制继电器的通断。
- 开关元件：包括开关、按钮等，用于控制继电器的工作。
2. 连接步骤根据继电器的触点特性和自锁线路的需求，可以按照以下步骤进行连接：步骤一：将控制电源的正极连接到中间继电器的常开触点（通常标记为NO）上。
步骤二：将操作按钮与继电器的控制端子相连。
其中，按钮的一个端子连接到中间继电器的控制端子，另一个端子连接到控制电源的负极。
步骤三：将中间继电器的常闭触点（通常标记为NC）连接到负载电器的控制端子上。
这样，在继电器处于断开状态时，负载电器将保持关闭状态。
步骤四：将负载电器的工作电源与中间继电器的公共端子连接。
这样，在继电器处于闭合状态时，负载电器将接通工作电源，实现开启状态。
四、工作原理中间继电器自锁线路的工作原理如下：1. 初始状态：当系统刚开始运行时，继电器处于断开状态，负载电器处于关闭状态。
2. 按钮操作：当操作按钮被按下时，中间继电器的控制端子与控制电源连接，继电器吸合，触点闭合。
3. 自锁状态：一旦继电器的触点闭合，中间继电器的常闭触点与负载电器的控制端子相连，将负载电器接通工作电源，负载电器处于开启状态。
4. 解锁操作：再次按下操作按钮，中间继电器的控制端子与控制电源断开，继电器解除吸合，触点断开。
继电器自锁控制电路图
继电器自锁控制电路图
本电路是根据学生实训中。
为了充分认识三极管的三种（饱和、放大、截止）工作状态及电磁继电器的使用而设计的，其电路如图1所示。
该电路
利用继电器的常闭触点实现了自锁控制，即报警电路动作后，只有切断电源
才能解除报警。
该电路也可以实现弱电对强电报警装置的控制。
其结构简单、实用。
电路工作原理：电路如图1、图2。
电路接通后，断线L连通时，
V1饱和，V2截止，继电器J不通电，报警电路不工作。
当断线L断开后，V1截止，使V2饱和，继电器通电，常开触点K1闭合（且常闭触点K2断开），报警电路工作报警。
这时如再将断线连通，由于V1不能得到基极偏流。
电路将维持V1截止、V2饱和的状态，实现报警电路自锁功能。
同时，
电路中电容C将人体静电感应电压旁路，避免了线L断开后，手触摸断线时
电路失控。
元件选择：可调电阻Rw为100k2/ ，R1和R2为27kQ ，三极管
V1和v2为9014或9013。
继电器选用9V直流继电器，可用一对或两对触点的（本电路选用一对触点的JZC-23F）。
电源为9V直流电源。
电容c为瓷片
电容0.1μF。
继电器自锁原理
继电器自锁原理
继电器自锁是一种电路设计方法，主要用于在特定条件下，保持继电器状态的稳定性。
该原理基于继电器的控制回路和工作原理。
一般来说，继电器的控制回路由控制电源和控制开关组成。
控制电源为继电器提供电流，使其工作。
控制开关则用于控制继电器的开关状态。
当控制开关闭合时，继电器闭合；当控制开关断开时，继电器断开。
继电器自锁的原理是利用继电器的两组触点：主触点和辅助触点。
主触点用于控制被控设备的电路，而辅助触点用于控制继电器自身的电路。
具体实现方法如下：首先，将主触点的一个端子与辅助触点的一个端子连接，形成一个反馈回路。
然后，在控制开关断开的情况下，继电器不工作，主触点断开，继电器的辅助触点也会断开。
此时，继电器自锁回路中断开，没有电流通过。
当控制开关闭合时，继电器开始工作，主触点闭合。
同时，辅助触点闭合，使自锁回路形成闭合通路，电流在回路中流动。
由于自锁回路中有电流通过，辅助触点会始终保持闭合状态，即使控制开关断开，继电器的状态也不会改变。
这样就实现了继电器的自锁。
继电器自锁的原理可以使继电器在断电或其他异常情况下持续工作，保持被控设备的稳定状态。
但需要注意的是，自锁回路
中的电流不能过大，否则可能会对继电器和被控设备产生不良影响。
因此，在设计和使用自锁回路时，需要合理选取电流大小，并确保继电器和被控设备能够正常工作。
电气控制回路中自锁和互锁原理
电气控制回路中自锁和互锁原理1.自锁原理：自锁原理是指一种在电气控制回路中，当其中一条件满足时，可以将控制电路锁定在一个状态，直到外部条件改变为止。
其目的是为了保证设备的安全和避免误操作。
常见的自锁原理有以下几种：(1)电磁原理：通过电磁继电器的吸合和释放来实现自锁。
在电磁继电器控制回路中，当控制电压加到电磁继电器线圈上，继电器吸合，将自身的触点切换到闭合状态，以保持继电器的吸合。
此时，即使控制电压不再作用于线圈上，继电器仍然保持吸合状态，直到外部的复位信号作用于继电器的复位线圈，使继电器释放。
(2)延时原理：通过延时元件（如计时继电器、PLC等）的作用，使得触点保持在一定的状态下一段时间。
这样可以实现一系列的自锁操作，以满足设备的要求。
(3)机械原理：通过其中一种机械结构实现自锁。
例如，采用螺杆、螺母结构，通过螺杆的旋转运动来实现松紧程度的自锁。
(4)逻辑原理：通过引入逻辑电路，利用与门、或门等逻辑元件的逻辑关系，使得电路在满足其中一条件时能够锁定在一个状态。
2.互锁原理：互锁原理是指一种在电气控制回路中，当其中一条件满足时，可以避免同时发生两个或多个动作，从而保证设备的安全和稳定运行。
常见的互锁原理有以下几种：(1)机械互锁：通过在机械结构中设置互斥的动作部件，使其在同一时间只能有一个动作部件起作用，从而避免同时发生多个动作。
(2)电磁互锁：通过电磁继电器的互锁电路来实现。
互锁电路可以将一些继电器的线圈与其他继电器的触点互锁在一起，使得同时吸合的触点只有一个。
这样，在一个线圈被激活的情况下，其他的线圈将不能被激活，从而实现互锁。
(3)逻辑互锁：通过引入逻辑电路，利用与门、或门等逻辑元件的互锁逻辑关系，使得电路在满足其中一条件时能够互锁。
(4)光电互锁：通过利用光电元件（如光电开关、光电传感器等）的互锁功能来实现互锁。
光电互锁通过检测光电信号的存在与否来确定设备的状态，从而避免同时发生多个动作。
解释电气控制电路中的自锁互锁和联锁
解释电气控制电路中的自锁、互锁和联锁自锁、互锁和联锁的基本概念在电气控制电路中，自锁、互锁和联锁是指一种通过特定的电路设计来实现对电器设备或系统的控制与保护的机制。
它们是工业自动化控制中常用的技术手段，能够确保电器设备的正常运行，并防止操作人员或其他外界条件对设备造成损害或危险。
•自锁：是指一种通过自身状态变化来控制自己的开启或关闭的机制。
当电器设备处于某种特定的状态时，通过电气控制电路可以使其保持在该状态，即使控制信号消失也能继续保持该状态，直到另一个信号的输入才能改变设备的状态。
•互锁：是指通过相互之间的制约关系来控制各个电器设备的工作状态，确保它们不能同时处于某种特定的状态。
当一个设备处于一种特定的状态时，其他设备将被禁止进入相同或相冲突的状态，以避免设备之间的干扰和冲突。
•联锁：是指通过不同设备之间的逻辑关系来实现控制和保护的机制。
联锁通常涉及多个设备之间的信息传递和相互配合，使得整个系统能够协调工作，保证安全和高效的运行，避免危险和故障的发生。
自锁电路的工作原理和应用场景自锁是一种常见的电气控制电路技术，在许多电器设备和系统中被广泛应用。
自锁电路的工作原理基于其特定的电路设计，通过将控制信号与设备的状态进行关联，实现设备状态的自动保持。
以下是一些自锁电路的常见应用场景：1.电磁继电器的自锁：通常在需要长时间保持电器设备状态的应用中使用。
在控制电路中，当控制信号触发继电器后，通过将继电器的触点接通至继电器的励磁回路，实现继电器的自锁状态。
只有当另一个信号输入时，才能改变继电器的状态。
2.独立按键开关的自锁：常见于控制电路中需要手动控制设备状态的场景，如电气控制箱等。
通过在按键开关的回路中添加一个自锁电路，一次按下按键可以控制设备的开启或关闭，并自动保持该状态，直到再次按下按键才能改变设备状态。
3.电动机自锁：适用于需要长时间连续运行电动机的场景。
通过自锁电路将电动机的控制信号与电动机的状态进行关联，实现电动机运行状态的自动保持。
继电器控制电路互锁电路图解
继电器控制电路互锁电路图解在继电器控制电路中，常会遇到互锁的问题。
一、互锁的作用互锁的作用是为了避免接触器、继电器的主回路中的触点竞争所产生的不良后果。
通常情况下是指为了避免接触器的主触点上的相间短路。
二、互锁中的功能控制回路是操作功能，是按工艺要求设计出来的。
互锁的作用只是为了避免触点的竞争，它不能引起操作功能出错。
这一点尤为重要。
1、不可互换工作的互锁不可互换工作的互锁电原理图如下：不可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。
同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。
它的功能是：当KM1在工作时，不能通过SB3直接使KM1停止而让KM2工作，而必须先按下停止钮SB1后，才能通过SB3的操作让KM2工作。
同理，当KM2在工作时，不能通过SB2直接使KM2停止而让KM1工作，而必须先按下停止钮SB1后，才能通过SB2的操作让KM1工作。
这是不可互换工作的互锁方式的工作特点：如当KM1在执行某一工作且必须完成的状况下，才能停止下来，而后KM2才能工作。
同理，如当KM2在执行某一工作且必须完成的状况下，才能停止下来，而后KM1才能工作。
2、可互换工作的互锁可互换工作的互锁电原理图如下：可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。
同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。
它的功能是：当KM1在工作时，可通过SB3直接使KM1停止而让KM2工作，不必先按下停止钮SB1。
同理，当KM2在工作时，可通过SB2直接使KM2停止而让KM1工作，不必先按下停止钮SB1。
这是可互换工作的互锁方式的工作特点：如当KM1在执行某一工作过程中，可直接通过SB3使KM1停止而让KM2工作。
同理，如当KM2在执行某一工作过程中，可直接通过SB2使KM2停止而让KM1工作。
这两种互锁在功能上是不同的，前者是必须完成前一工作后，才能进行后一工作的控制方式；后者是不必完成前一工作而能直接进入后一工作的控制方式。
自锁与互锁的作用原理图解
⾃锁与互锁的作⽤原理图解⾃锁与互锁，是每个电⼯都必须掌握的基础知识，但往往新⼿电⼯对此⽐较容易混淆。
依靠接触器⾃⾝辅助常开触点使其线圈保持通电的作⽤称为“⾃锁”。
实现⾃锁的⽅法是将接触器⾃⾝辅助常开触点与启动按钮并联。
所谓“互锁”是指当⼀个接触器⼯作时，另⼀个接触器不能⼯作。
在控制线路中可以利⽤两个接触器的常闭触点实现相互控制。
⾃锁与互锁的作⽤原理图解⾃锁：⼀般利⽤接触器线圈、接触器常开触点以及按钮使⽤，如下图：⾃锁在接触器线圈得电后，利⽤⾃⾝的常开辅助触点保持回路的接通状态。
如把常开辅助触点与启动的电动开关并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进⾏状态保持，此时再松开启动按钮，接触器也不会失电断开。
⼀般来说，在启动按钮和辅助按钮并联之外，还要在串联⼀个按钮，起停⽌作⽤。
点动开关中作启动⽤的选择常开触点，做停⽌⽤的选常闭触点。
主电路从三相电源端点L1,L2,L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM 到电动机M。
控制电路(或称辅助电路)由按钮SR和接触器线圈KY组成。
⾃锁互锁⼯作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合⼀电动机获电⽽启动；与此同时，接触器KM的常开辅助触点闭合，将按钮SBI的常开触点短接。
从按钮SB1接通到接触器KM常开触点闭合只需数⼗毫秒的时间，因此⼿松开启动按钮后线圈KM已完全可以通过辅助触头KM (1 -2)⽽维持⾃⼰的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运⾏。
把与启动按钮SBI并联的常开辅助触头KM (1⼀2)叫接触器KM的门锁触头，⼜叫⾃保触头。
因接触器的释放时间⽐吸合时间还短，所以只需按⼀下停⽌按钮SB2，接触器KM线圈断电便⽴即释放，其常开辅助触头断开，主触头也断开，电动机就停⽌运⾏。
互锁说得是⼏个回路之间，利⽤某⼀回路的辅助触点，去控制对⽅的线圈回路，进⾏状态保持或功能限制。
自锁互锁工作原理
自锁互锁工作原理
自锁互锁是一种常用于控制设备和机器运作的安全装置，它可以防止在特定条件下设备的误操作。
自锁互锁工作的原理是通过一组互相连接的机械装置来实现的。
这些装置包括传感器、电路、继电器和执行机构等。
首先，传感器用来检测设备的状态，比如开关的位置、门的开闭状态等。
当传感器检测到满足某种条件时，会触发电路。
接下来，电路会根据传感器的信号进行逻辑判断，并控制继电器的开闭。
继电器是一种电磁开关，它可以打开或关闭电路。
在自锁互锁的工作原理中，通常会使用两个或更多的继电器，并通过它们之间的连接来实现互锁。
继电器之间的连接可以是串联也可以是并联的。
当需要互锁的设备之间存在依赖关系时，可以使用串联连接。
这意味着只有当一个设备处于特定状态时，另一个设备才能够工作。
另一种常见的连接方式是并联连接。
在这种情况下，只要任何一个设备处于特定状态，其他设备就无法工作。
最后，执行机构是通过继电器的开闭控制设备的动作。
例如，当继电器闭合时，可以使一个电机工作，从而驱动设备的运行。
总之，自锁互锁工作的原理是通过传感器、电路、继电器和执行机构的协作实现的，以确保设备在特定条件下的安全操作。
通过互锁装置的设置，可以有效地避免设备的误操作，提高工作的安全性和可靠性。
电气原理图自锁
电气原理图自锁
电气原理图的自锁功能可以通过使用一组电磁继电器和控制开关来实现。
在电路中，我们可以使用两个电磁继电器，分别为继电器A和继电器B。
继电器A的线圈接通了一个由控制开关控制的电路，并且在
正常情况下，继电器A的触点处于闭合状态。
继电器B的线
圈也接通一个由继电器A的触点控制的电路，它的触点在正
常情况下是断开的。
当我们按下控制开关时，继电器A的线圈被激活，触点闭合，继电器B的线圈也被激活，触点闭合。
此时，继电器B的线
圈持续激活，即使我们松开控制开关，线路仍然会保持闭合状态。
当我们再次按下控制开关时，继电器A的线圈得到激活，触
点再次闭合，继电器B的线圈也得到激活，触点闭合。
此时，继电器B的线圈持续激活，即使我们再次松开控制开关，线
路仍然保持闭合状态。
只有当我们按下断开开关时，继电器A和继电器B的线圈都
被切断电源，触点同时断开，电路被断开，实现了自锁功能。
通过以上电气原理图的设计，我们可以实现一个自锁电路，无需标题。
注意文中不能有相同的标题文字，以确保理解清晰。
中间继电器的自锁与互锁电路
中间继电器的自锁与互锁电路
在电机的控制中经常听到自锁与互锁，那么什么是自锁，什么是互锁呢，自锁就是通过自身的状态来锁定输出，互锁就是利用对方的状态来限制自身的输出，今天就说下中间继电器是如何实现自锁和互锁。
1自锁
原理图和实物图如下：
自锁电路
利用中间继电器的常开触点进行自锁常开触点与按钮并联接在中间继电器的线圈上，当点击绿色按钮，线圈得电常开触点闭合，此时线圈将保持得电状态，无论绿色按钮是否通断，只有按下红色按钮才能解除线圈得电。
2互锁
互锁是两个以上的中间继电器中间才能进行的，互锁一般是用在电机正反转或两个电机等只能同时有一个工作的场合，
两个中间继电器各自自锁之间互锁原理图如下：
各自自锁之间互锁电路
实物图：
互锁实物图
SB0是停止按钮，SB1是中继K1启动按钮，SB2是中继K2启动
按钮，在各自线圈串联对方常闭触点实现互锁，在K1线圈得电情况下，K2是启动不了的，同样在K2线圈得电情况下，K1也启动不了。
来源：网络，版权归原作者所有。
电路自锁互锁原理
电路自锁互锁原理
电路自锁互锁原理是指通过特定的电路设计，使得电路在运行时能够自动锁死或者相互锁死，从而达到保护设备和人员安全的目的。
电路自锁是指当电路运行时，若某个部件出现故障或者电路出现短路等异常情况，自动断开电源，从而避免电路继续运行导致进一步的损坏或者危险。
电路互锁是指两个或多个电路之间设置互锁关系，当其中一个电路处于运行状态时，另外的电路就会被锁死，使得它们之间不能同时运行，从而避免产生冲突或者危险。
电路自锁互锁的实现，通常需要借助于一些特殊的电器元件或者开关，如继电器、断路器、按钮开关等。
通过这些元件的组合和联动，形成一个相对完善的自锁互锁电路系统，从而实现对电路的全面控制和保护。
总之，电路自锁互锁原理是电路设计和控制中非常重要的一部分，它的实现能够有效保障设备和人员的安全，提高设备的可靠性和稳定性，从而在工业自动化和电气控制等领域得到广泛应用。
- 1 -。
继电器互锁电路
继电器互锁电路
上次给大家介绍了自锁电路，这次再来给大家介绍一个互锁电路，互锁电路在电路中应用也是比较广泛的，互锁电路也是非常简单的，只是比自锁电路稍微复杂一点，
下面先来看看图1，这个图是电路没有接通的情况，可以看出没有电流流过
图1 互锁电路
再来看看图2，这个图是电路接通的情况下，可以看到图中有明显的电流流通，下面我就来说说这个电路的原理，这个电路分别有两个继电器，两个常开按钮，两个常闭按钮，一个电源，首选按下任意一个常开按钮电流就会经过任意一个继电器的常闭触点流过继电器的线圈给线圈一个短时的电流，此时线圈就会产生磁性将触点吸合到常开触点电流就会经过继电器的常开触点给线圈一直提供电流，这样触点就一直被线圈吸合了，从这个图中可以看出不管按那个常开和常闭都能导通和断开电路，因为两个继电器是互相控制的，当RL1吸合时电流会经过RL1的常开触点给RL2线圈提供电流，相反当RL2触点被吸合时电流也会经过RL2的常开触点给RL1的线圈提供电流
图2 互锁电路
是不是看完继电器的互锁电路感觉很简单呢?。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器控制继电器形成自锁互锁电路怎么完成
The manuscript was revised on the evening of 2021
继电器控制继电器形成自锁互锁电路怎么完成.
实现自锁和互锁都要用继电器的辅助触点来完成的，首先你要明白什么叫做自锁，什么叫做互锁，自锁就是用自己的触头将本接触器线圈回路的按钮开关给短接掉，在按钮开关松开以后使得线圈回路不断开，这就是自锁。
这样你就可以利用继电器的常开触点并联在按钮开关上，这样当按钮按下时继电器线圈得电，继电器动作，常开触点闭合，这样在松开按钮以后由于继电器的常开触点已经比合了，即使松开按钮，继电器一样得电，这就完成了自锁，互锁：互锁就是由两个或者两个以上的接触器完成的相互有逻辑关系的控制电路，比如继电器2的线圈通过继电器1的常闭触电以后才接通电源，那么如果接触器1一旦动作，那么接触器2就永远不会动作，这就是互锁，这是最简单的互锁，就是由一个控制另一个或着很多个的动作与否！！！
自锁是用继电器常开触点并联到启动按钮上，按下启动按钮接触器吸合，常开触头导通这时松开按钮电流从触点导通，能够实现自锁。
互锁是把A线圈串连到B的常闭触头上。
B吸合时常闭触头断开,A线圈是不可能再吸合。
只有B断开了，它的常闭触头复位导通后A线圈才有可能导通。
自锁：是继电器的常开触点控制自己的线圈，能在点动后继续工作，而有一个停止按键可以将它停止。
互锁：是继电器A的常闭点控制这继电器B的线圈。
A工作，B不能工作。
反之依然。
自锁：继电器自身的常开触电和控制继电器线圈的开关并联；
互锁：两个继电器各自的常闭触点和另外一个继电器的线圈串联
继电器自锁可以通过把继电器常开触点与控制线圈串连解决。
继电器互锁可以通过把彼此的常闭触点串接到对方的控制线圈回路中实现。
